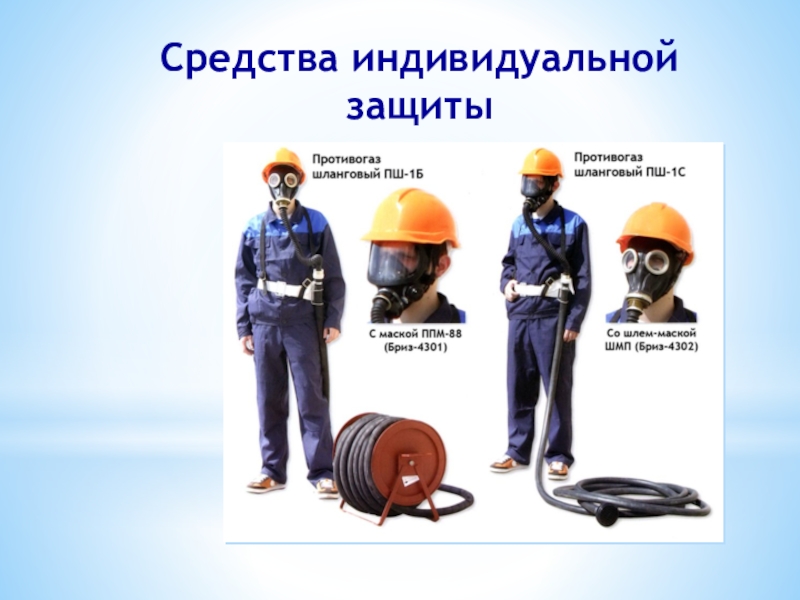

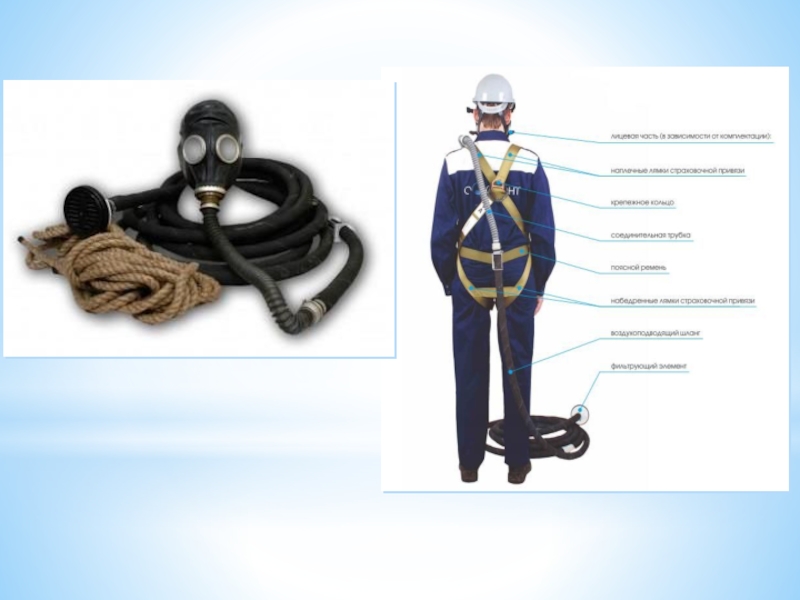

- 10. Средства индивидуальной защиты
- 11. Слайд 11

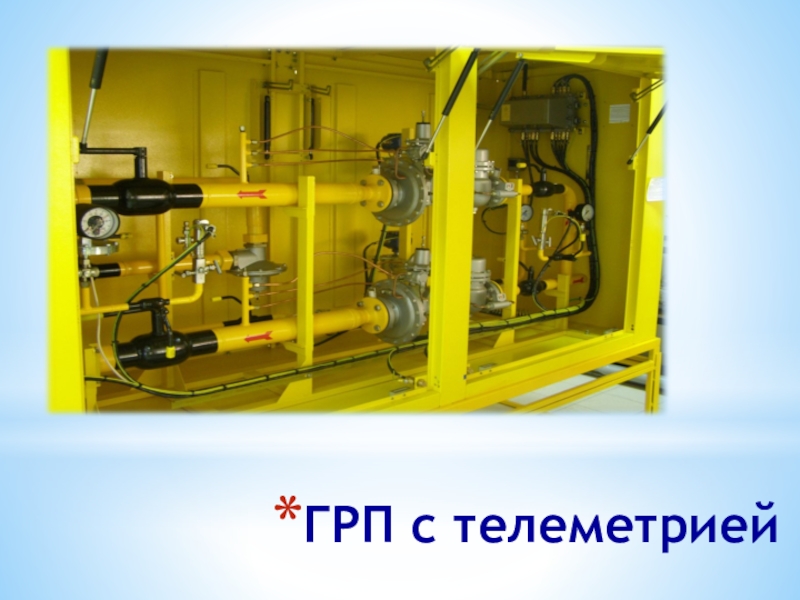

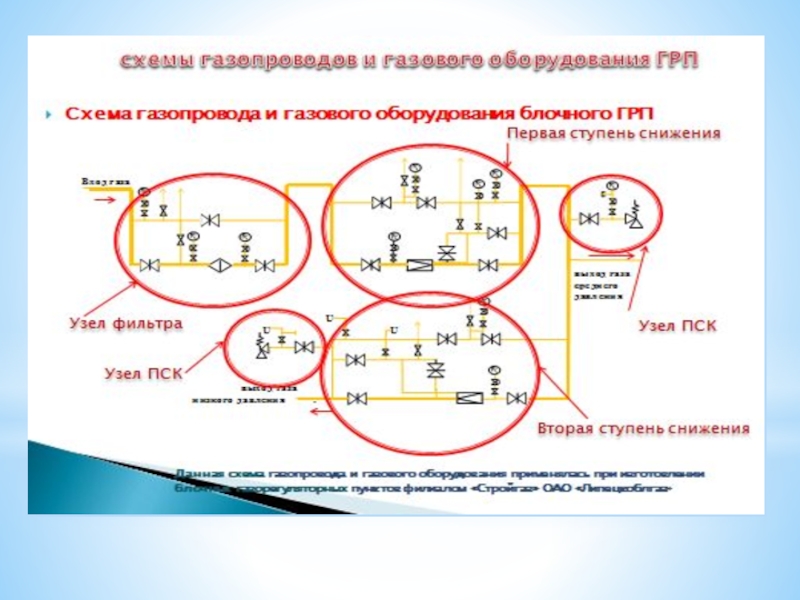

- 12. ГРП с телеметрией
- 13. ПРГ

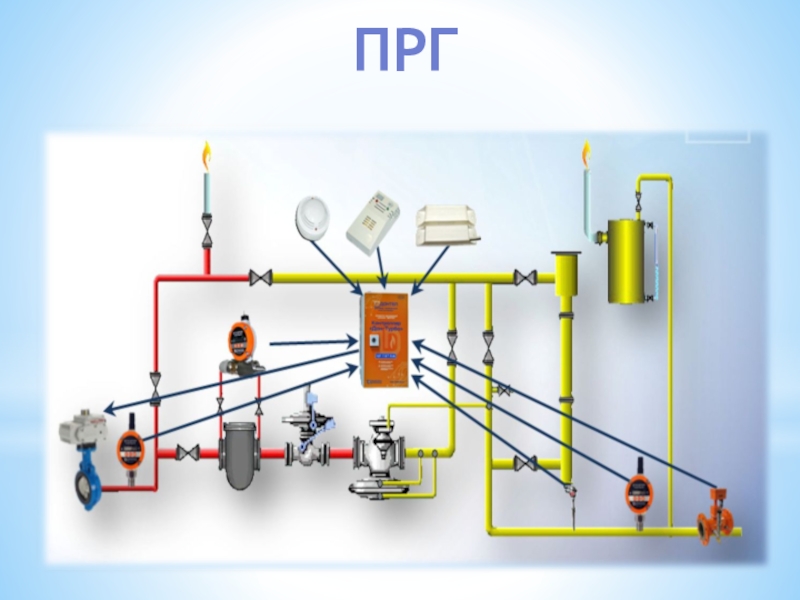

- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Регулятор давления газа осевой с эластичным затвором
- 18. Регулятор давления газа прямоточный - РДП

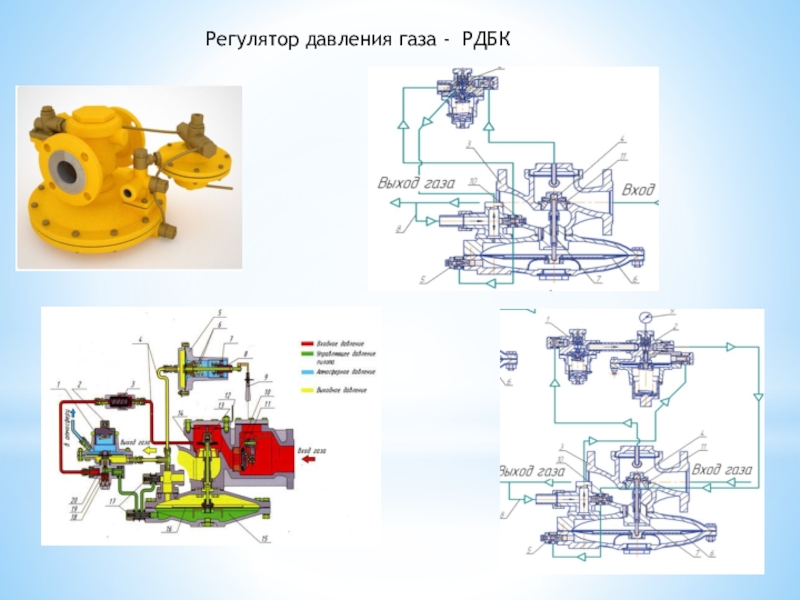

- 19. Регулятор давления газа - РДБК
- 20. СЕТЬ ГАЗОПОТРЕБЛЕНИЯ ДОМА

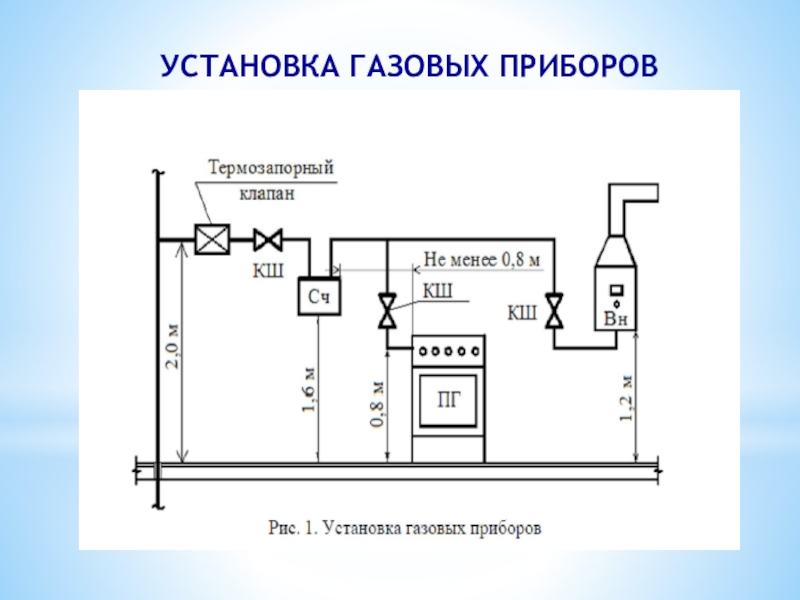

- 21. УСТАНОВКА ГАЗОВЫХ ПРИБОРОВ
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24

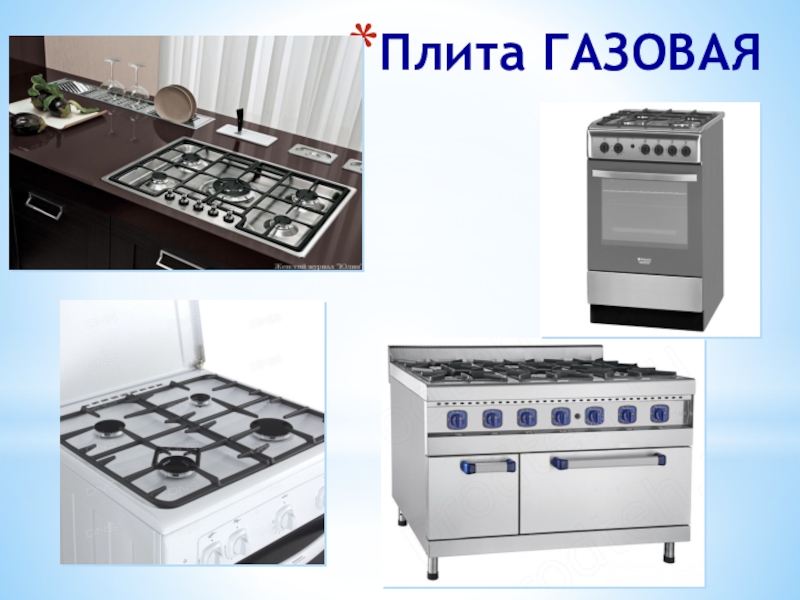

- 25. Плита ГАЗОВАЯ

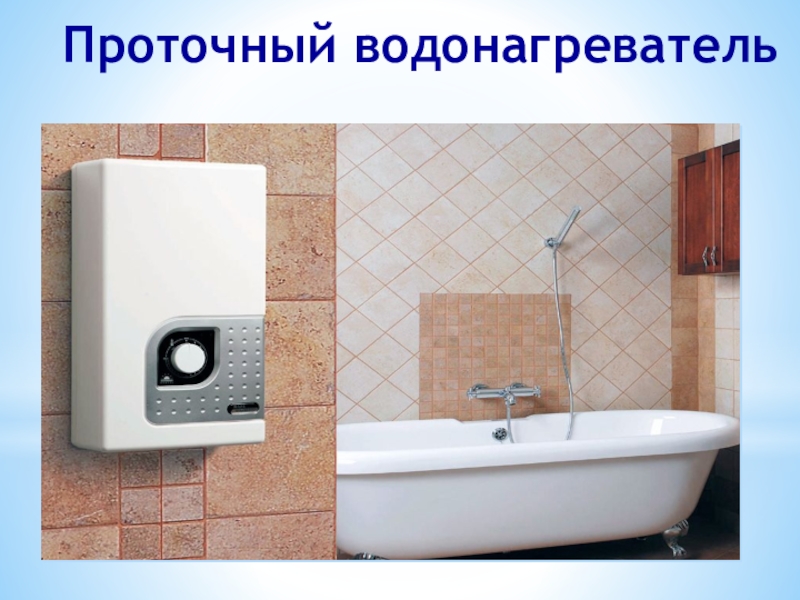

- 26. Проточный водонагреватель

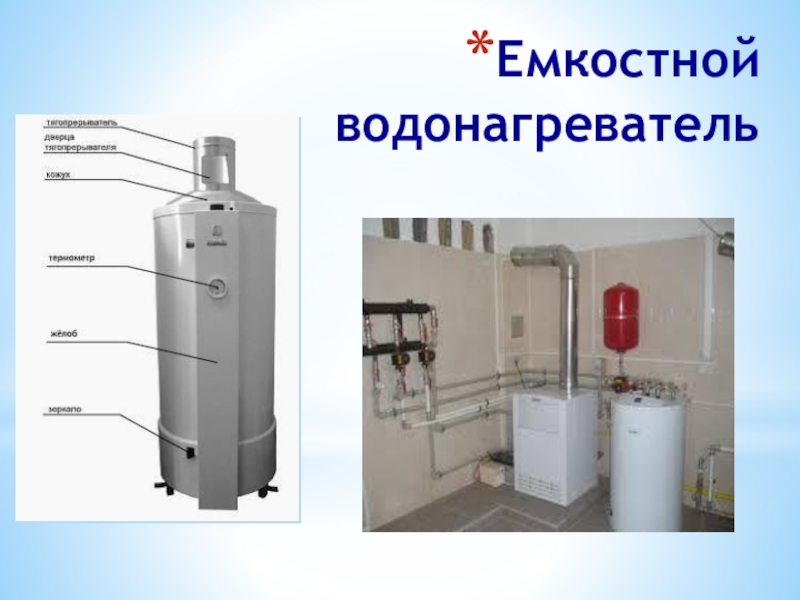

- 27. Емкостной водонагреватель

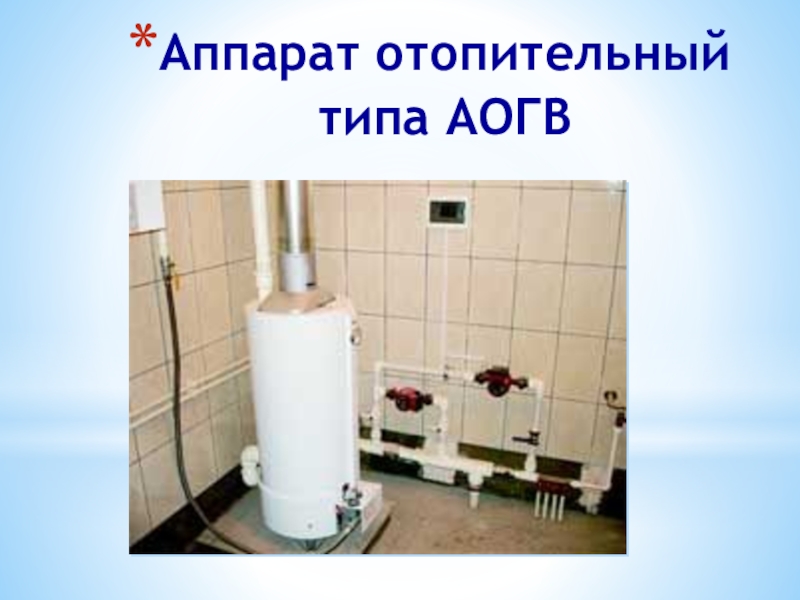

- 28. Аппарат отопительный типа АОГВ

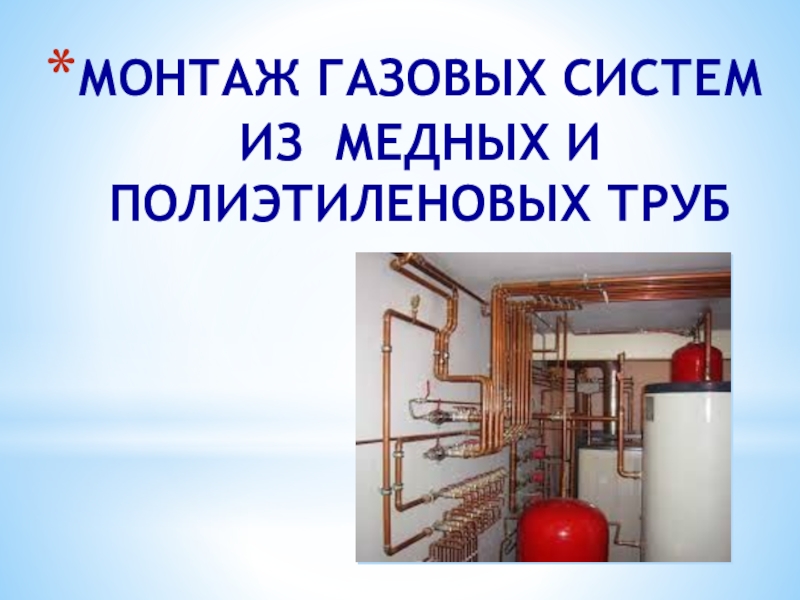

- 29. МОНТАЖ ГАЗОВЫХ СИСТЕМ ИЗ МЕДНЫХ И ПОЛИЭТИЛЕНОВЫХ ТРУБ
- 30. ФИЛЬМФИЛЬМ
- 31. Слайд 31
- 32. Решение задачи по теме: «Газифицированные котельные агрегаты»Твердые
- 33. Слайд 33
- 34. 1 К какой категории относятся газопроводы с давлением газа свыше 0,3 до 0,6 МПа включительно?
- 35. 2 В каком случае не допускается эксплуатация сети газопотребления
- 36. 3 В течение какого времени должны храниться наряды-допуски на производство газоопасных работ?

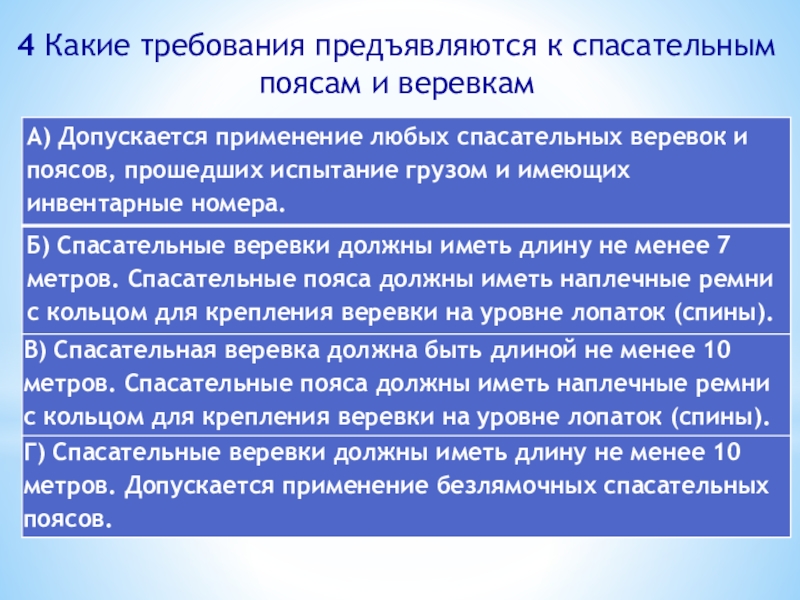

- 37. 4 Какие требования предъявляются к спасательным поясам и веревкам

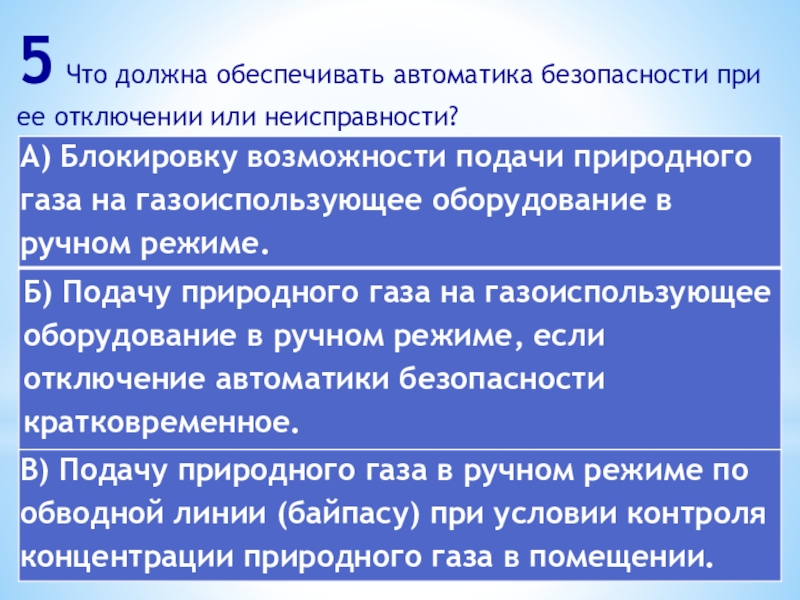

- 38. 5 Что должна обеспечивать автоматика безопасности при ее отключении или неисправности?
- 39. ВЗРЫВБЫТОВОГО ГАЗА
- 40. Слайд 40
- 41. Распределение по видам аварий на опасных производственных объектах газораспределения и газопотребления
- 42. Первый пример.
- 43. ИТОГИ ЗАНЯТИЯ

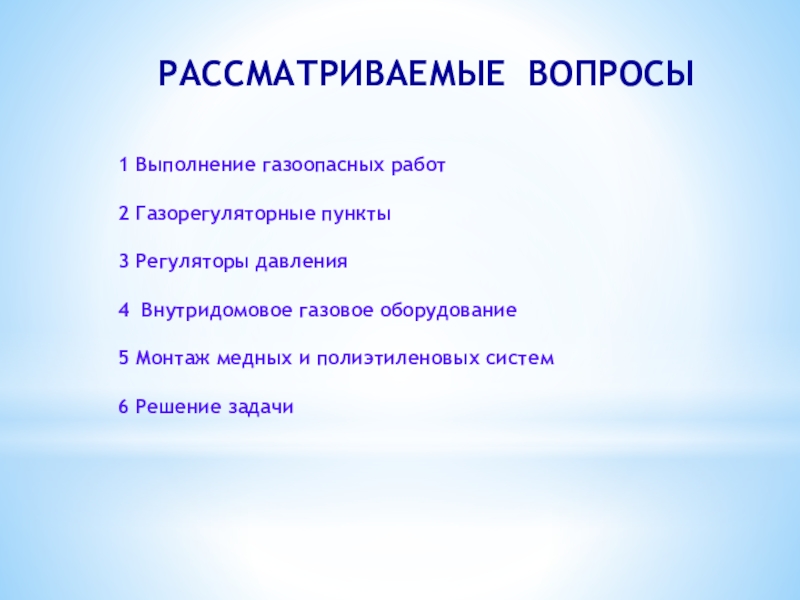

1 Выполнение газоопасных работ2 Газорегуляторные пункты3 Регуляторы давления4 Внутридомовое газовое оборудование5 Монтаж медных и полиэтиленовых систем6 Решение задачиРАССМАТРИВАЕМЫЕ ВОПРОСЫ

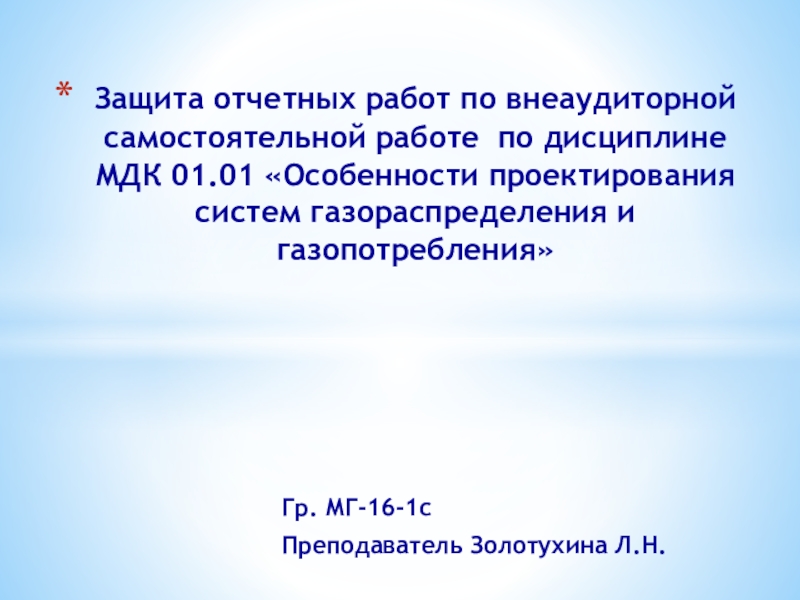

Слайд 1Гр. МГ-16-1с
Преподаватель Золотухина Л.Н.
Защита отчетных работ по внеаудиторной самостоятельной работе по
Слайд 21 Выполнение газоопасных работ
2 Газорегуляторные пункты
3 Регуляторы давления
4 Внутридомовое газовое оборудование
5
Монтаж медных и полиэтиленовых систем
6 Решение задачи
6 Решение задачи
РАССМАТРИВАЕМЫЕ ВОПРОСЫ

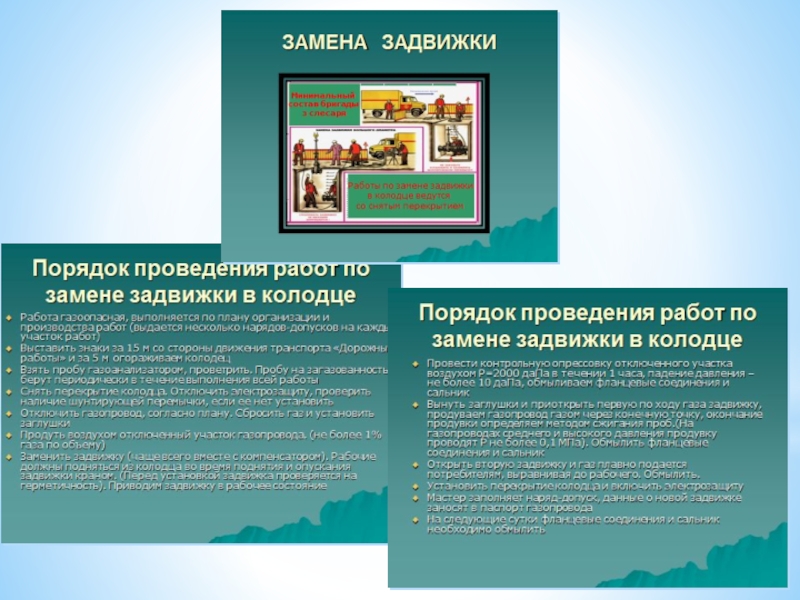

Слайд 4 ВИДЫ ГАЗООПАСНЫХ РАБОТ
ГАЗООПАСНЫЕ РАБОТЫ - Технологические операции, выполняемые в загазованной
среде или при выполнении которых возможен выход газа.
( ГОСТ Системы газораспределительные. Сети газораспределения
природного газа)
( ГОСТ Системы газораспределительные. Сети газораспределения
природного газа)
Технологически сложные работы
выполняемые с нарядом-допуском
ГАЗООПАСНЫЕ РАБОТЫ
Регламентные работы,
выполняемые без наряда-допуска

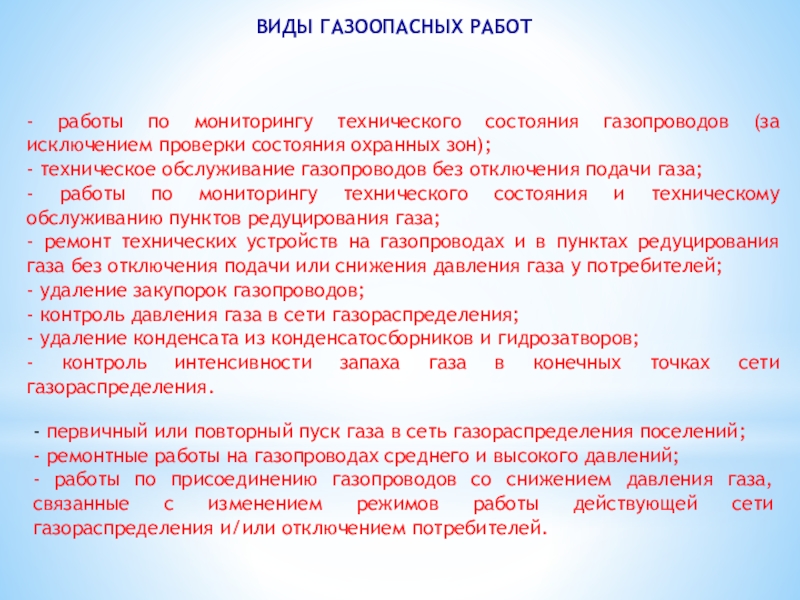

Слайд 5- работы по мониторингу технического состояния газопроводов (за исключением проверки состояния
охранных зон);
- техническое обслуживание газопроводов без отключения подачи газа;
- работы по мониторингу технического состояния и техническому обслуживанию пунктов редуцирования газа;
- ремонт технических устройств на газопроводах и в пунктах редуцирования газа без отключения подачи или снижения давления газа у потребителей;
- удаление закупорок газопроводов;
- контроль давления газа в сети газораспределения;
- удаление конденсата из конденсатосборников и гидрозатворов;
- контроль интенсивности запаха газа в конечных точках сети газораспределения.
- техническое обслуживание газопроводов без отключения подачи газа;
- работы по мониторингу технического состояния и техническому обслуживанию пунктов редуцирования газа;
- ремонт технических устройств на газопроводах и в пунктах редуцирования газа без отключения подачи или снижения давления газа у потребителей;
- удаление закупорок газопроводов;
- контроль давления газа в сети газораспределения;
- удаление конденсата из конденсатосборников и гидрозатворов;
- контроль интенсивности запаха газа в конечных точках сети газораспределения.
- первичный или повторный пуск газа в сеть газораспределения поселений;
- ремонтные работы на газопроводах среднего и высокого давлений;

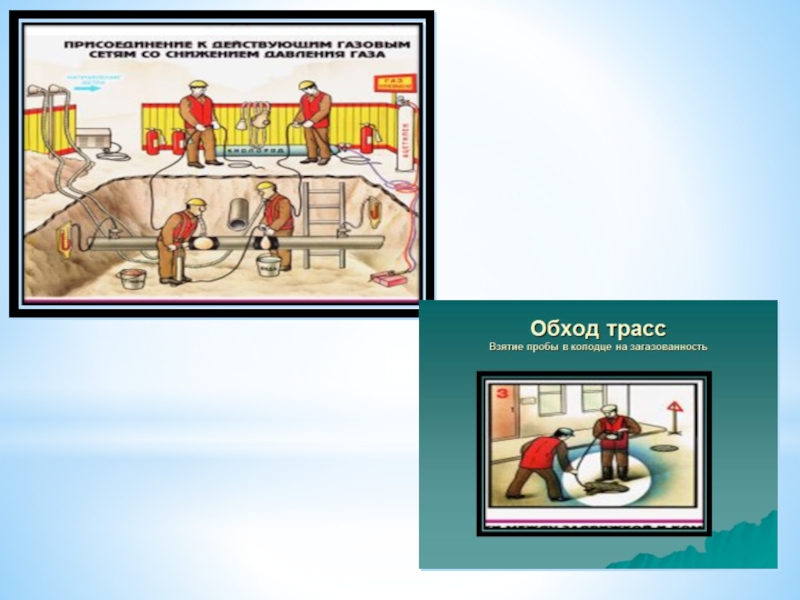

- работы по присоединению газопроводов со снижением давления газа, связанные с изменением режимов работы действующей сети газораспределения и/или отключением потребителей.
ВИДЫ ГАЗООПАСНЫХ РАБОТ

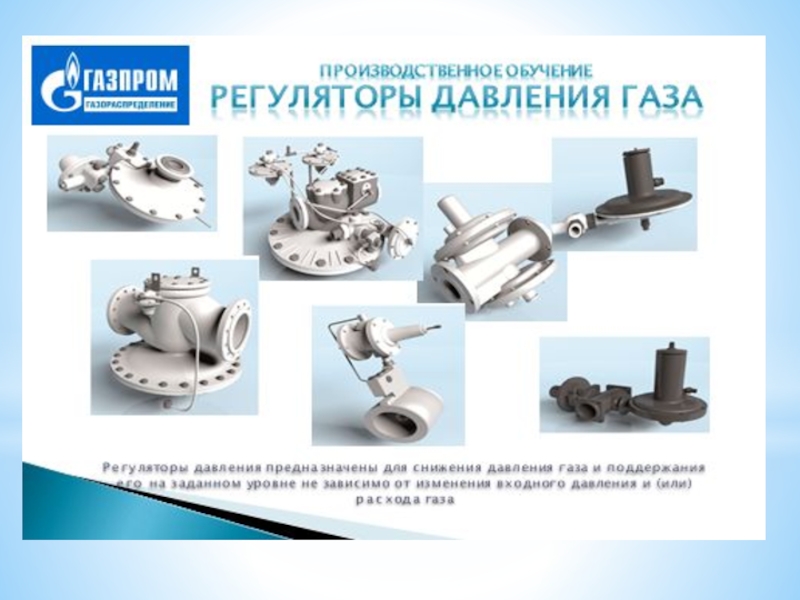

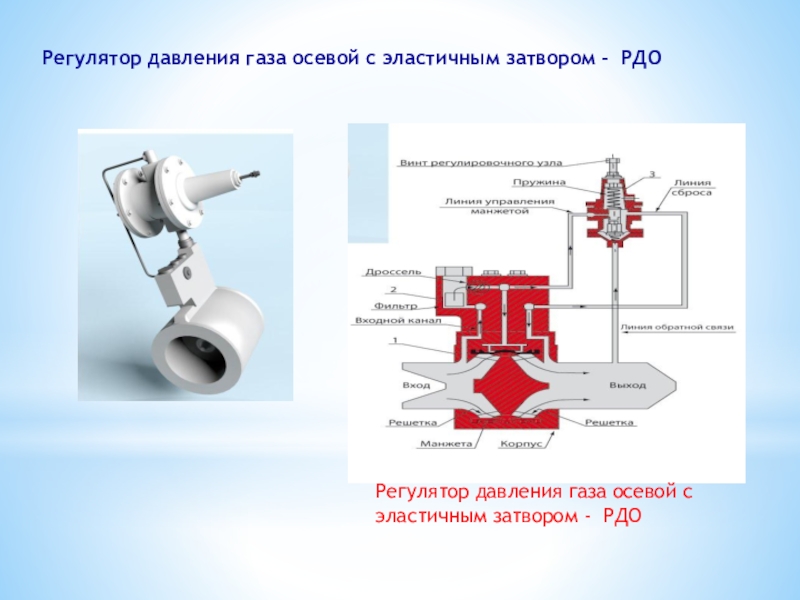

Слайд 17Регулятор давления газа осевой с эластичным затвором - РДО
Регулятор давления газа
осевой с эластичным затвором - РДО

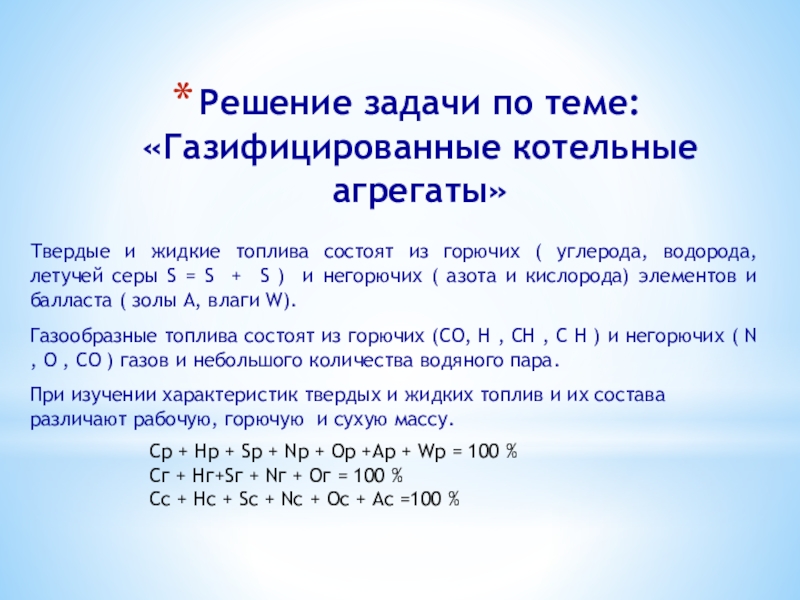

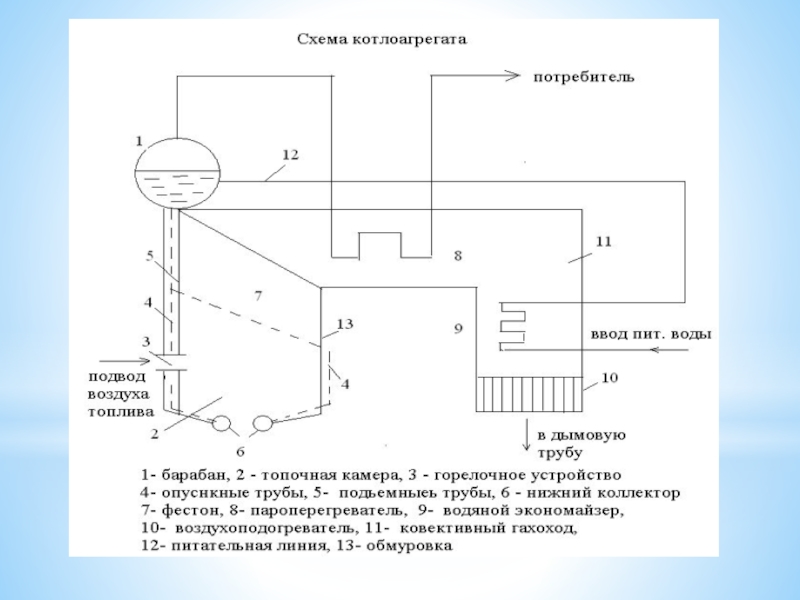

Слайд 32Решение задачи по теме: «Газифицированные котельные агрегаты»
Твердые и жидкие топлива состоят
из горючих ( углерода, водорода, летучей серы S = S + S ) и негорючих ( азота и кислорода) элементов и балласта ( золы А, влаги W).
Газообразные топлива состоят из горючих (СО, Н , СН , С Н ) и негорючих ( N , О , СО ) газов и небольшого количества водяного пара.
При изучении характеристик твердых и жидких топлив и их состава различают рабочую, горючую и сухую массу.
Ср + Нр + Sр + Nр + Ор +Ар + Wр = 100 %
Cг + Нг+Sг + Nг + Ог = 100 %
Сс + Нс + Sс + Nс + Ос + Ас =100 %
Слайд 341 К какой категории относятся газопроводы с давлением газа свыше 0,3
до 0,6 МПа включительно?
Слайд 363 В течение какого времени должны храниться наряды-допуски на производство газоопасных работ?

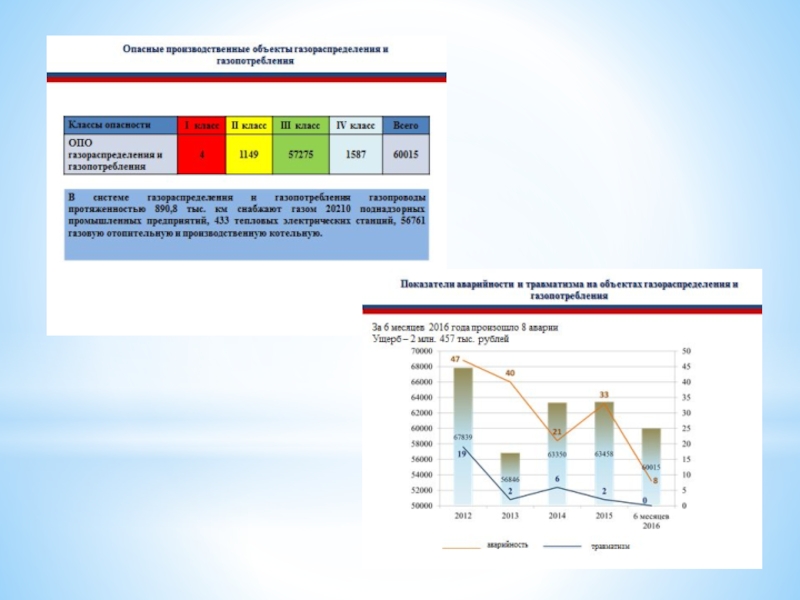

Слайд 41Распределение по видам аварий на опасных производственных объектах газораспределения и газопотребления

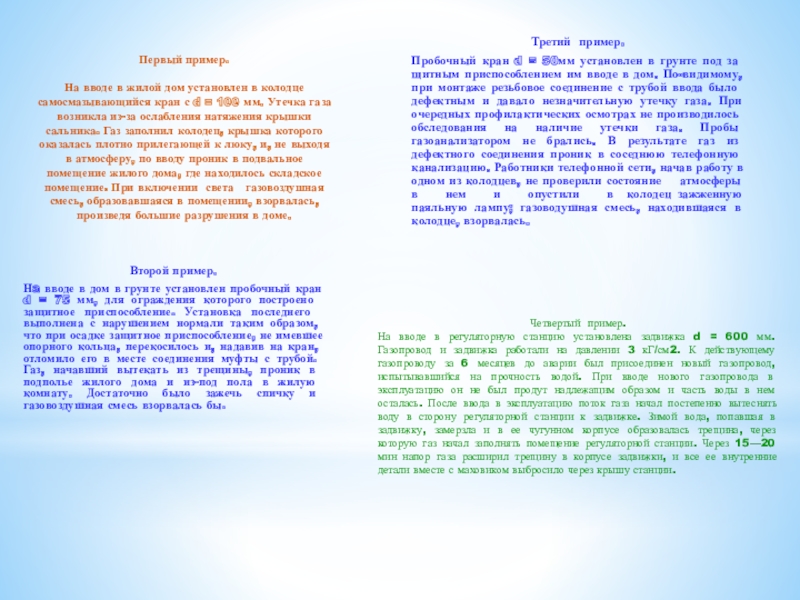

Слайд 42 Первый пример. На вводе в жилой дом установлен в колодце самосмазывающийся
кран с d = 100 мм. Утечка газа возникла из-за ослабления натяжения крышки сальника. Газ заполнил колодец, крышка которого оказалась плотно прилегающей к люку, и, не выходя в атмосферу, по вводу проник в подвальное помещение жилого дома, где находилось складское помещение. При включении света газовоздушная смесь, образовавшаяся в помещении, взорвалась, произведя большие разрушения в доме.
Третий пример.
Пробочный кран d = 50мм установлен в грунте под защитным приспособлением им вводе в дом. По-видимому, при монтаже резьбовое соединение с трубой ввода было дефектным и давало незначительную утечку газа. При очередных профилактических осмотрах не производилось обследования на наличие утечки газа. Пробы газоанализатором не брались. В результате газ из дефектного соединения проник в соседнюю телефонную канализацию. Работники телефонной сети, начав работу в одном из колодцев, не проверили состояние атмосферы в нем и опустили в колодец зажженную паяльную лампу; газоводушная смесь, находившаяся в колодце, взорвалась.
