Презентация, доклад на тему Высокотехнологичные провода
Содержание
- 1. Высокотехнологичные провода
- 2. Причины разработки высокотехнологичных проводов необходимость увеличения пропускной

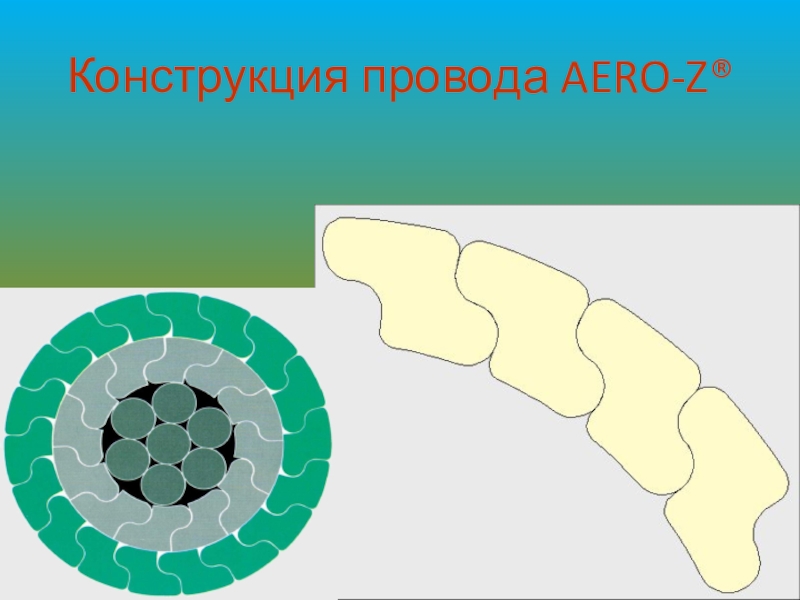

- 3. Конструкция провода AERO-Z®
- 4. Новые высокотехнологичные провода для высоковольтных ЛЭПОдинаковая
- 5. Внешняя коррозия Сравнение результатов испытания провода

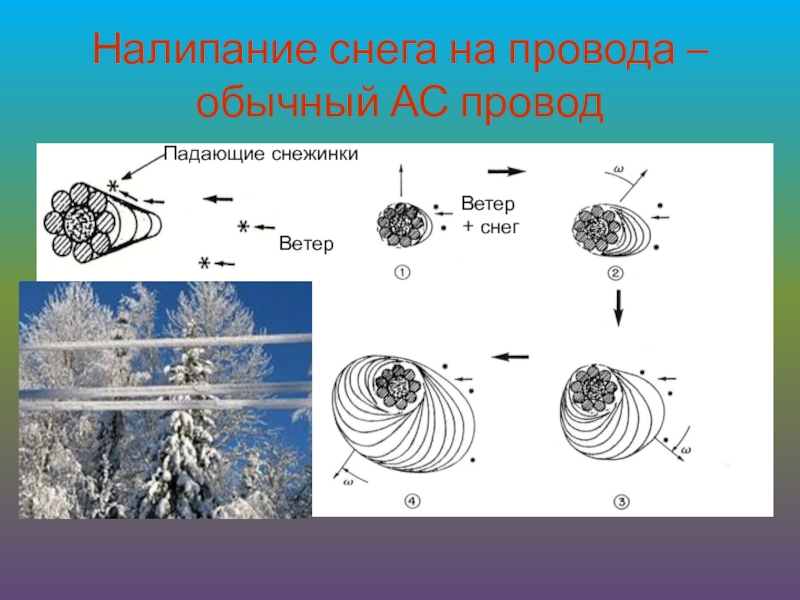

- 6. Налипание снега на провода – обычный АС провод

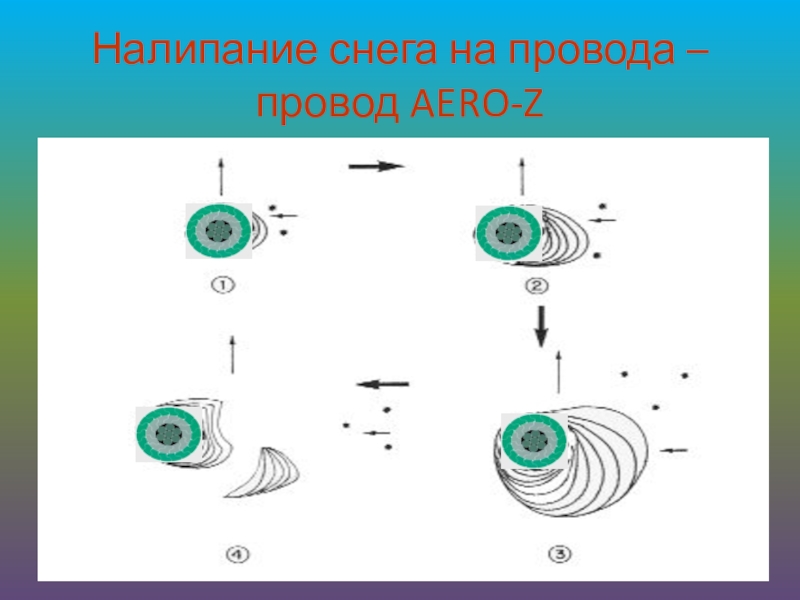

- 7. Налипание снега на провода – провод AERO-Z
- 8. Результаты расчетаИспользуя провод AERO-Z®, мы можем:Снизить потери
- 9. Высокотемпературный провод 3М™ ACCRАлюминиевый провод ACCR дает

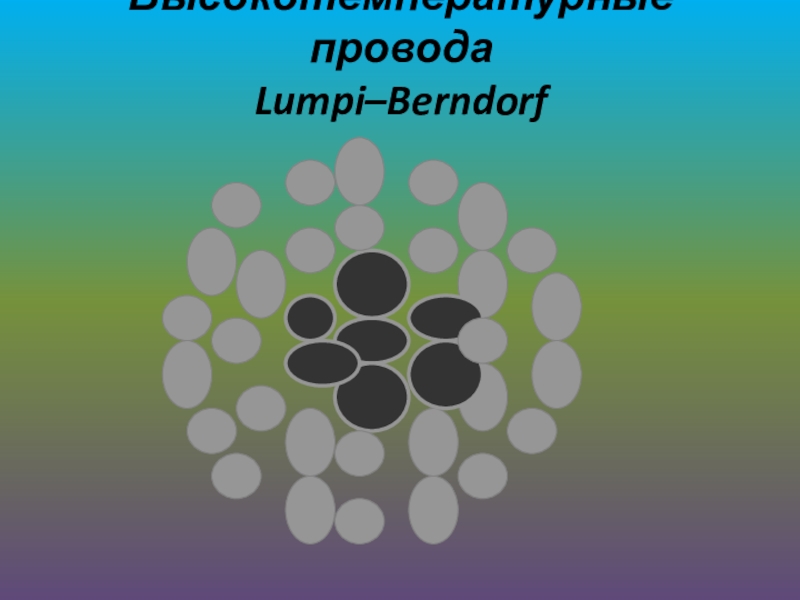

- 10. Высокотемпературные провода Lumpi–Berndorf

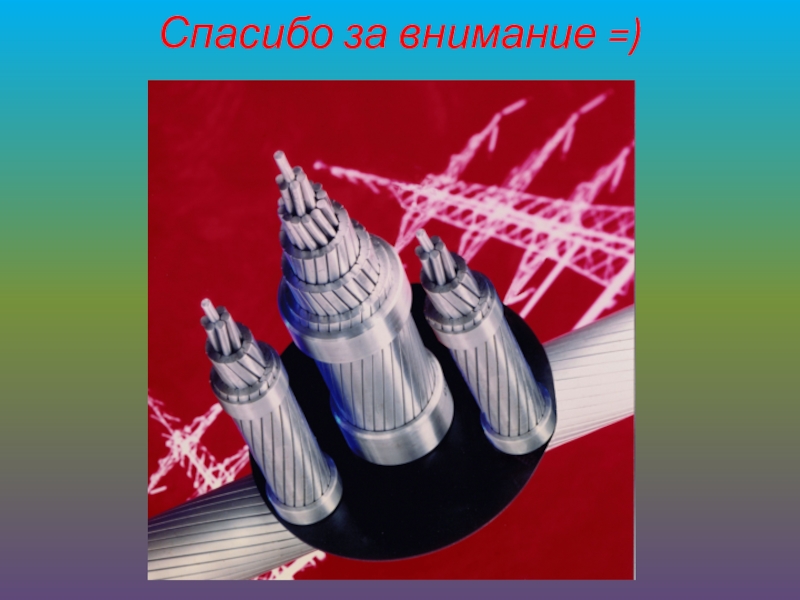

- 11. Спасибо за внимание =)
Причины разработки высокотехнологичных проводов необходимость увеличения пропускной способности существующих линий; снижение механических нагрузок, прикладываемых к опорам ЛЭП из-за пляски проводов; повышение коррозионной стойкости проводов и тросов; снижение риска обрыва провода при частичном повреждении внешних

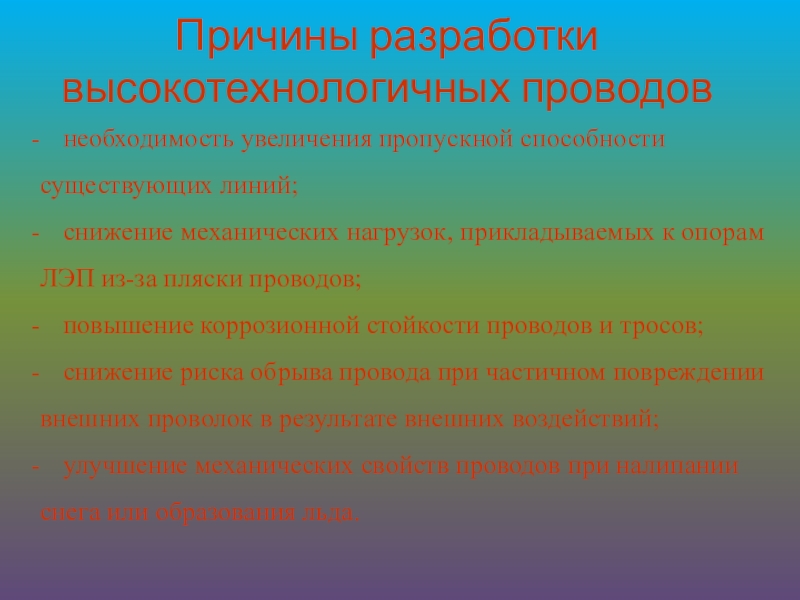

Слайд 2Причины разработки высокотехнологичных проводов
необходимость увеличения пропускной способности
существующих линий;
снижение механических нагрузок, прикладываемых к опорам
ЛЭП из-за пляски проводов;
повышение коррозионной стойкости проводов и тросов;
снижение риска обрыва провода при частичном повреждении
внешних проволок в результате внешних воздействий;
улучшение механических свойств проводов при налипании
снега или образования льда.
ЛЭП из-за пляски проводов;
повышение коррозионной стойкости проводов и тросов;
снижение риска обрыва провода при частичном повреждении
внешних проволок в результате внешних воздействий;
улучшение механических свойств проводов при налипании
снега или образования льда.

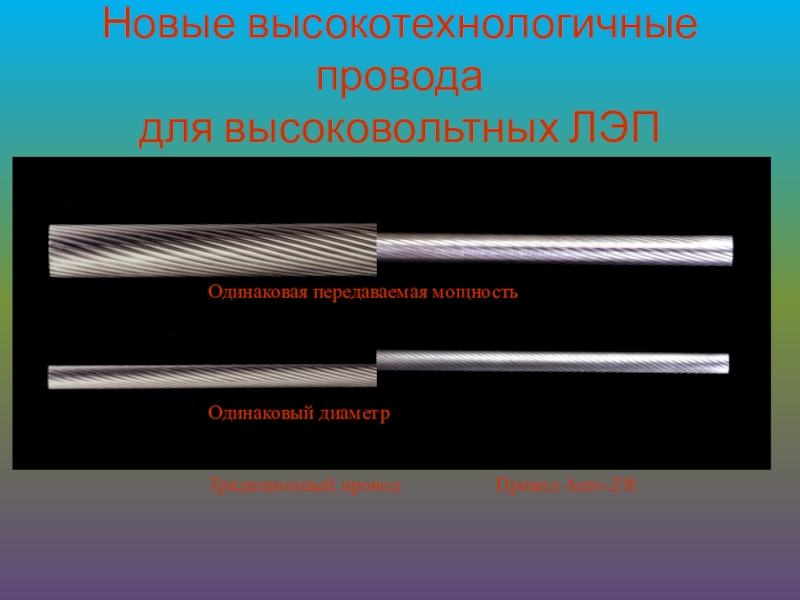

Слайд 4Новые высокотехнологичные провода
для высоковольтных ЛЭП
Одинаковая передаваемая мощность
Одинаковый диаметр
Традиционный провод Провод Aero-Z®

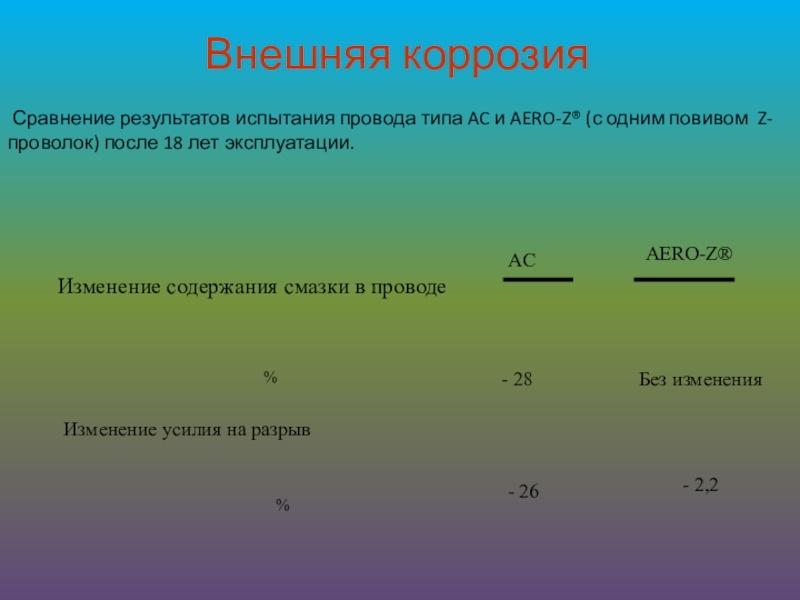

Слайд 5 Внешняя коррозия
Сравнение результатов испытания провода типа AC и AERO-Z®
(с одним повивом Z-проволок) после 18 лет эксплуатации.
Изменение содержания смазки в проводе
%
Изменение усилия на разрыв
%
- 28
Без изменения
AC
AERO-Z®
- 26
- 2,2

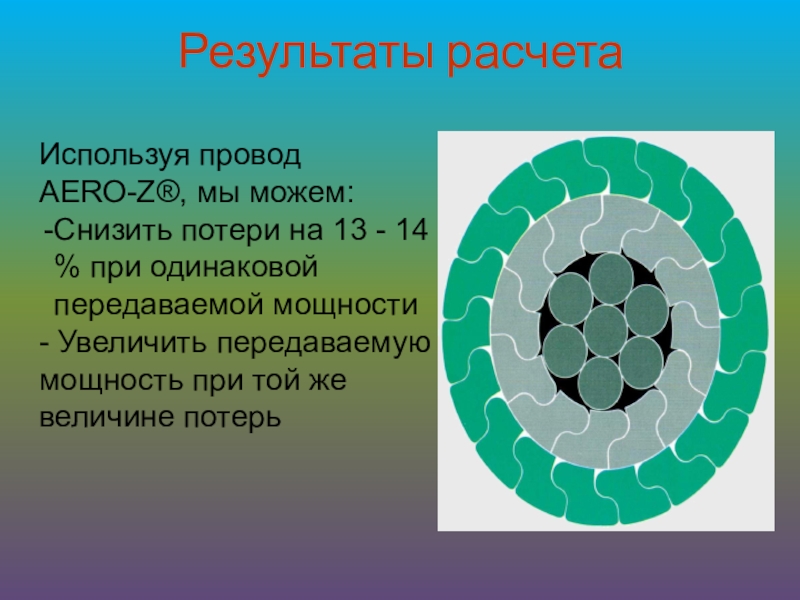

Слайд 8Результаты расчета
Используя провод AERO-Z®, мы можем:
Снизить потери на 13 - 14
% при одинаковой передаваемой мощности
- Увеличить передаваемую мощность при той же величине потерь
- Увеличить передаваемую мощность при той же величине потерь

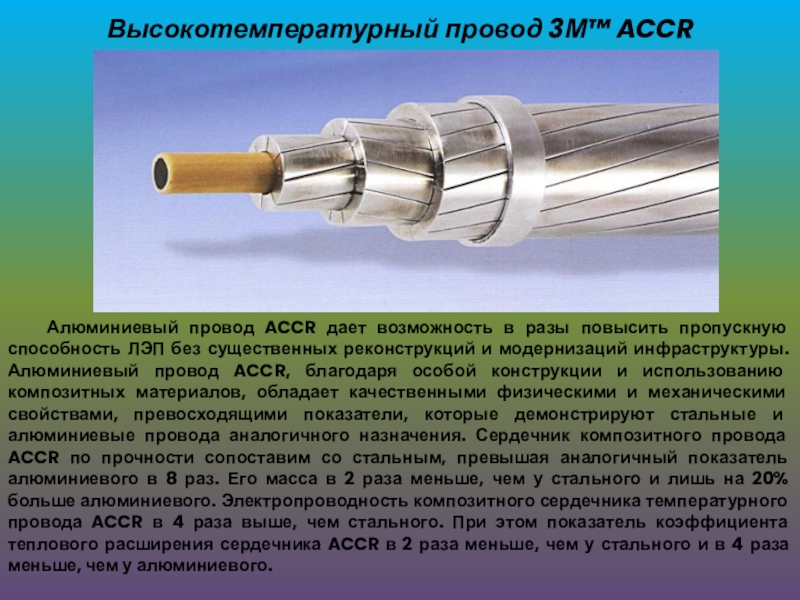

Слайд 9Высокотемпературный провод 3М™ ACCR
Алюминиевый провод ACCR дает возможность в разы повысить
пропускную способность ЛЭП без существенных реконструкций и модернизаций инфраструктуры. Алюминиевый провод ACCR, благодаря особой конструкции и использованию композитных материалов, обладает качественными физическими и механическими свойствами, превосходящими показатели, которые демонстрируют стальные и алюминиевые провода аналогичного назначения. Сердечник композитного провода ACCR по прочности сопоставим со стальным, превышая аналогичный показатель алюминиевого в 8 раз. Его масса в 2 раза меньше, чем у стального и лишь на 20% больше алюминиевого. Электропроводность композитного сердечника температурного провода ACCR в 4 раза выше, чем стального. При этом показатель коэффициента теплового расширения сердечника ACCR в 2 раза меньше, чем у стального и в 4 раза меньше, чем у алюминиевого.
