Презентация, доклад на тему Виды свёрл

и Зенкерование

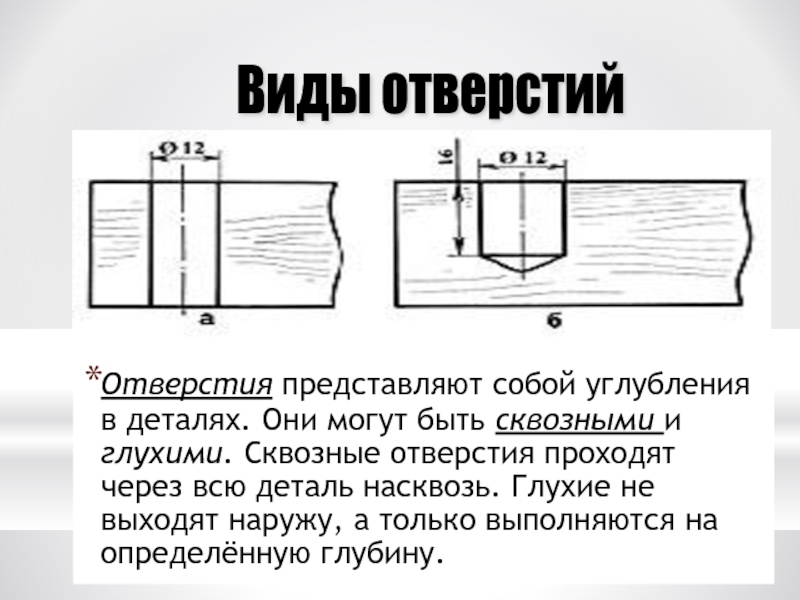

глухими. Сквозные отверстия проходят через всю деталь насквозь. Глухие не выходят наружу, а только выполняются на определённую глубину.

Виды отверстий

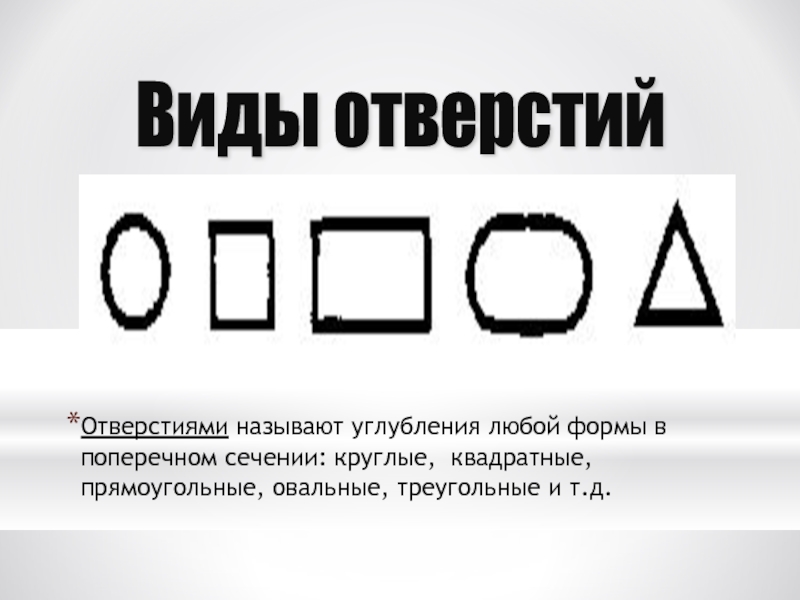

овальные, треугольные и т.д.

Виды отверстий

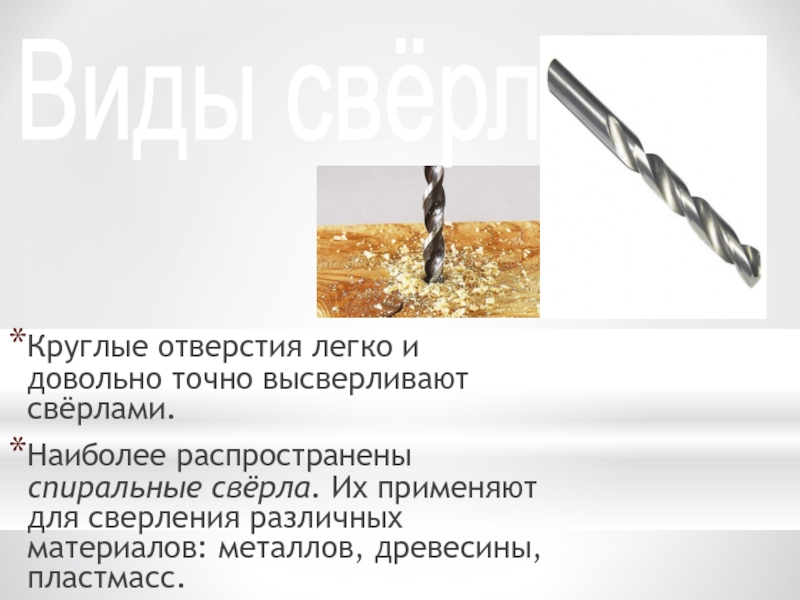

свёрла. Их применяют для сверления различных материалов: металлов, древесины, пластмасс.

Виды свёрл

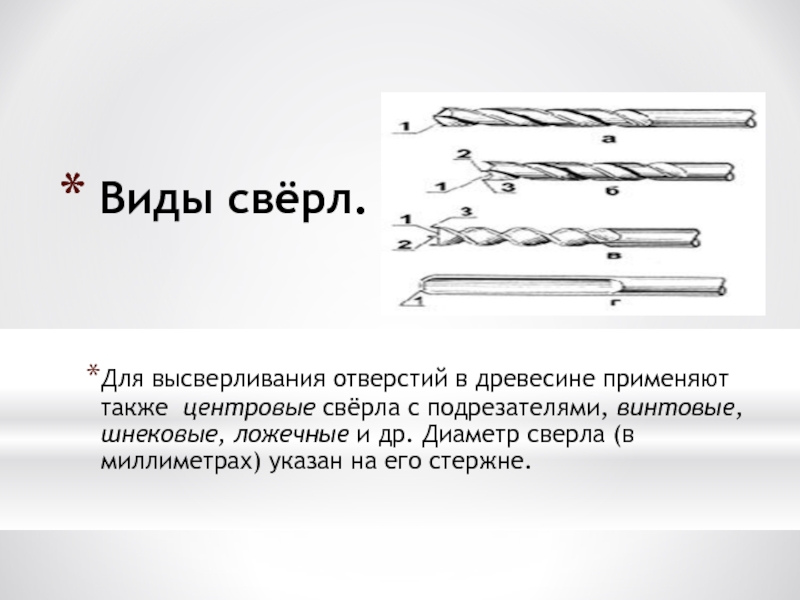

с подрезателями, винтовые, шнековые, ложечные и др. Диаметр сверла (в миллиметрах) указан на его стержне.

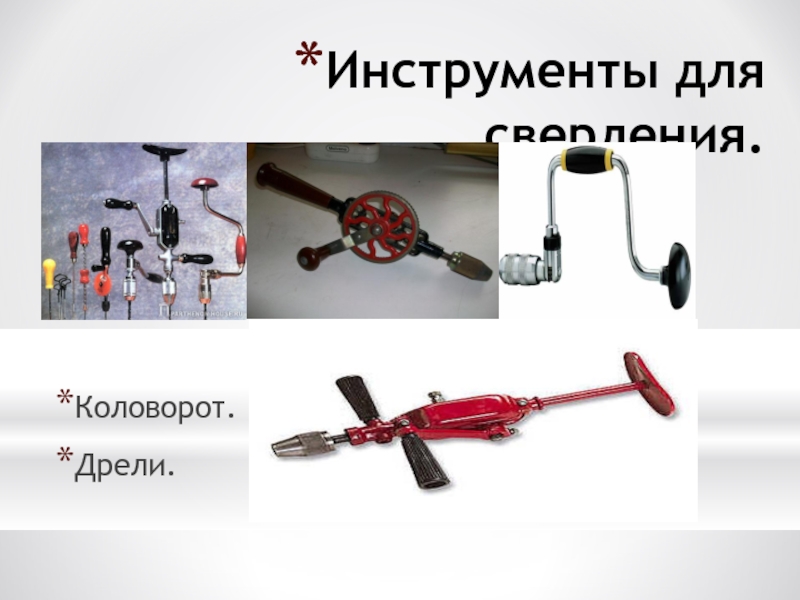

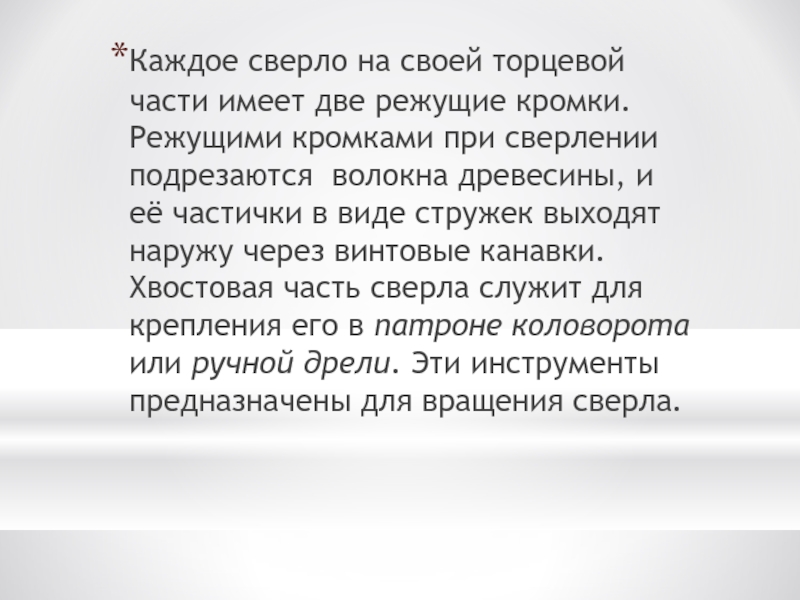

кромками при сверлении подрезаются волокна древесины, и её частички в виде стружек выходят наружу через винтовые канавки. Хвостовая часть сверла служит для крепления его в патроне коловорота или ручной дрели. Эти инструменты предназначены для вращения сверла.

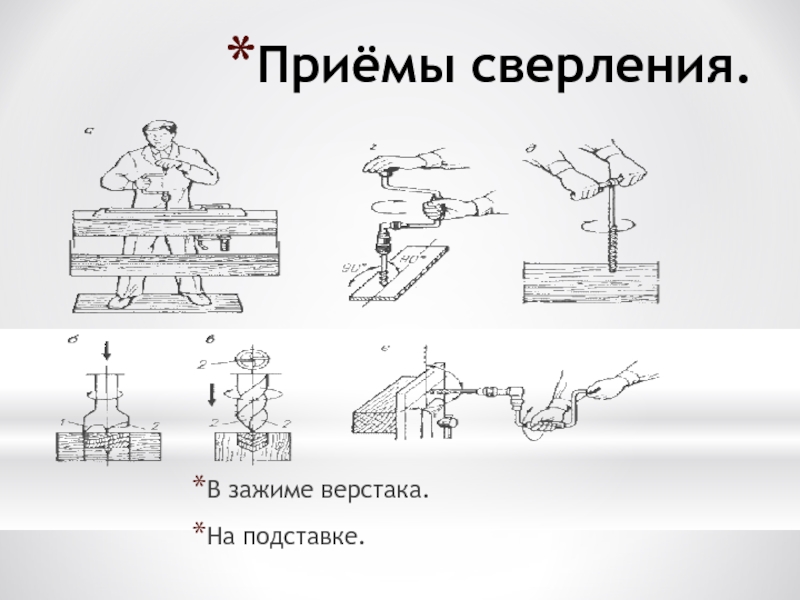

без перекоса, закреплять сверло в патроне, не допуская его перекоса.
Ручку коловорота или дрели вращать свободно, без больших усилий.
Коловорот или дрель класть на верстак сверлом от себя.

режущих лезвий и жесткость зенкера больше чем у сверла, что допускает работу с большей подачей. Число направляющих ленточек у зенкера также больше, что позволяет получить отверстие более чистое и точное, чем при сверлении (в пределах 4 класса точности). Разбивание отверстия при зенкеровании меньше, чем при сверлении.
Зенкеры изготовляются диаметром от 10 до 100 мм.
Зенкеры бывают цельными (диаметром до 32—35 мм) и насадными (диаметром более 25 мм). Цельный имеет 3 винтовые канавки, насадной — 4.

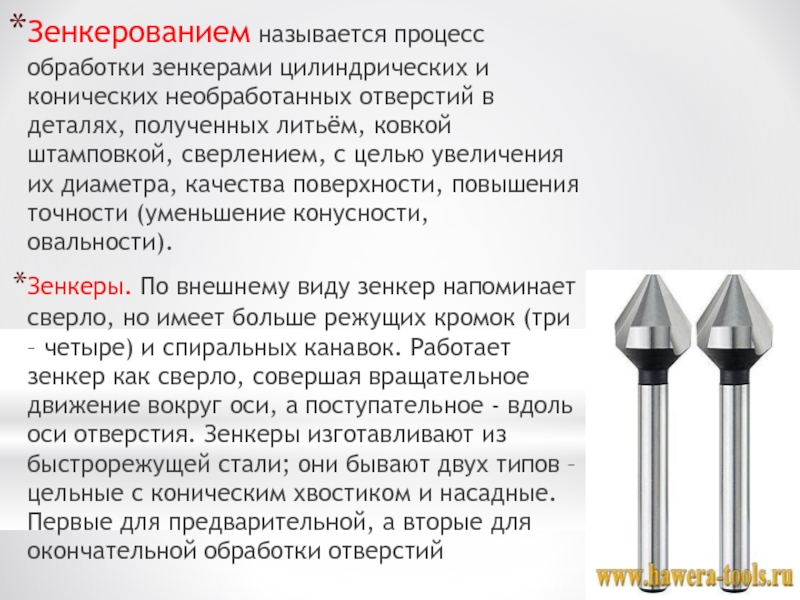

деталях, полученных литьём, ковкой штамповкой, сверлением, с целью увеличения их диаметра, качества поверхности, повышения точности (уменьшение конусности, овальности).
Зенкеры. По внешнему виду зенкер напоминает сверло, но имеет больше режущих кромок (три – четыре) и спиральных канавок. Работает зенкер как сверло, совершая вращательное движение вокруг оси, а поступательное - вдоль оси отверстия. Зенкеры изготавливают из быстрорежущей стали; они бывают двух типов – цельные с коническим хвостиком и насадные. Первые для предварительной, а вторые для окончательной обработки отверстий

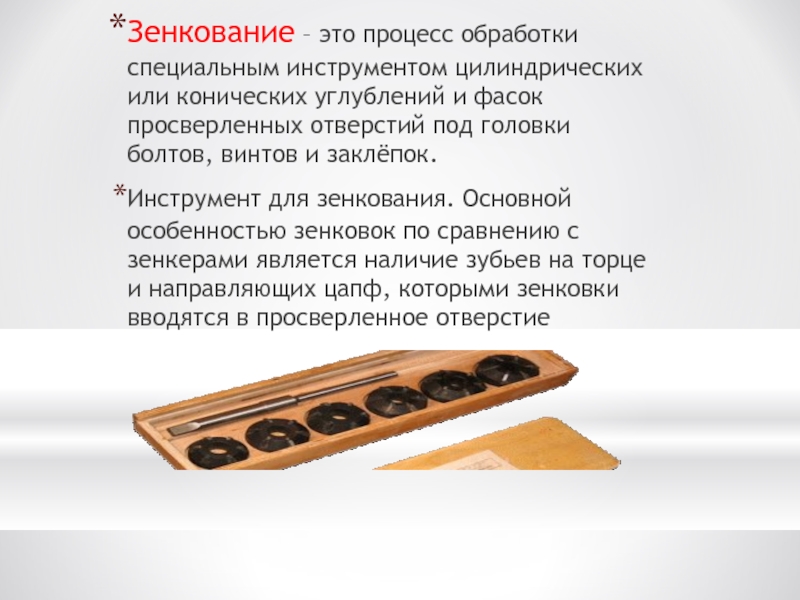

и фасок просверленных отверстий под головки болтов, винтов и заклёпок.
Инструмент для зенкования. Основной особенностью зенковок по сравнению с зенкерами является наличие зубьев на торце и направляющих цапф, которыми зенковки вводятся в просверленное отверстие
