Презентация, доклад на тему УЗЕЛ РЕДУЦИРОВАНИЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОЙ СТАНЦИИ
Содержание
- 1. УЗЕЛ РЕДУЦИРОВАНИЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОЙ СТАНЦИИ
- 2. Нормативная документация ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ. ПРАВИЛА ЭКСПЛУАТАЦИИ. СТО Газпром 2-2.3-1122-2017 НОРМЫТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯМАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВСТО Газпром 2-3.5-051-2006Узел редуцирования ГРС
- 3. Узел редуцирования ГРСНазначение Узел

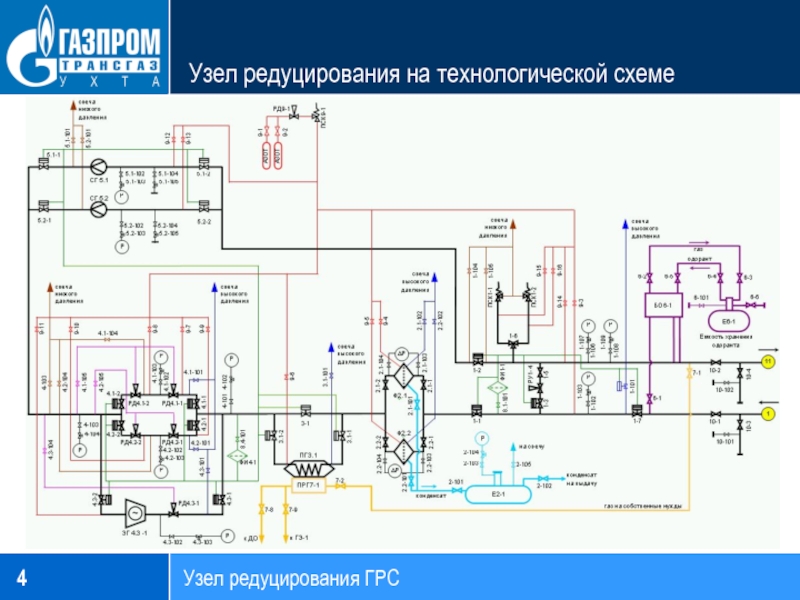

- 4. Узел редуцирования ГРСУзел редуцирования на технологической схеме

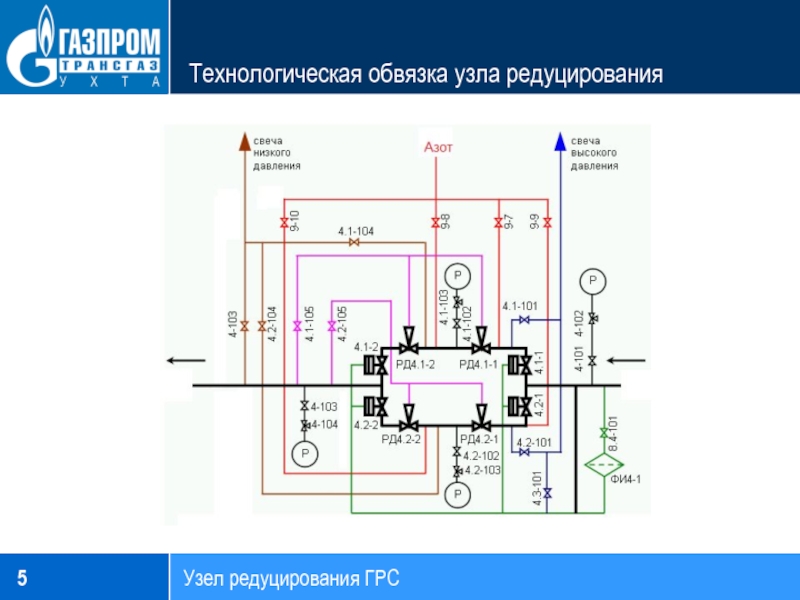

- 5. Узел редуцирования ГРСТехнологическая обвязка узла редуцирования
- 6. Узел редуцирования ГРСРедуцирующие линииВ узле редуцирования
- 7. Осуществление редуцирования газа Узел редуцирования ГРСДвумя линиями
- 8. Узел редуцирования ГРСОсуществление редуцирования газаТремя линиями
- 9. Осуществление редуцирования газа Узел редуцирования ГРСС использованием
- 10. Схемы построения линий редуцирования Узел редуцирования ГРСКран
- 11. Схемы построения линий редуцирования Узел редуцирования ГРСКран
- 12. Схемы построения линий редуцирования Узел редуцирования ГРСКран
- 13. Схемы построения линий редуцирования Узел редуцирования ГРСЛиния
- 14. Перевод линий Узел редуцирования ГРСПеревод с основной
- 15. Пределы срабатывания защит на выходах ГРС Узел
- 16. Вопросы для самоконтроля Узел редуцирования ГРСНазначение узла
- 17. Болотов Юрий ВладимировичПреподаватель УПЦСПАСИБО ЗА ВНИМАНИЕУзел редуцирования ГРС
Нормативная документация ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ. ПРАВИЛА ЭКСПЛУАТАЦИИ. СТО Газпром 2-2.3-1122-2017 НОРМЫТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯМАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВСТО Газпром 2-3.5-051-2006Узел редуцирования ГРС
Слайд 1УЗЕЛ РЕДУЦИРОВАНИЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОЙ СТАНЦИИ
ЛЕКЦИЯ
Преподаватель ОП УПЦ
Болотов Юрий Владимирович
Слайд 2Нормативная документация
ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СТАНЦИИ.
ПРАВИЛА ЭКСПЛУАТАЦИИ.
СТО Газпром 2-2.3-1122-2017
НОРМЫ
ТЕХНОЛОГИЧЕСКОГО ПРОЕКТИРОВАНИЯ
МАГИСТРАЛЬНЫХ
ГАЗОПРОВОДОВ
СТО Газпром 2-3.5-051-2006
СТО Газпром 2-3.5-051-2006
Узел редуцирования ГРС
Слайд 3 Узел редуцирования ГРС
Назначение
Узел редуцирования предназначен для: снижения
и автоматического поддержания заданного давления газа, подаваемого потребителям.
Слайд 6 Узел редуцирования ГРС
Редуцирующие линии
В узле редуцирования газа количество редуцирующих линий
должно быть не менее двух одна рабочая, одна резервная.
Рабочая линия редуцирования – линия действующая в нормальных условиях эксплуатации.
Резервная линия редуцирования – линия предназначенная для включения в работу в случае выхода из строя или отключения рабочей линии редуцирования.
Рабочая линия редуцирования – линия действующая в нормальных условиях эксплуатации.
Резервная линия редуцирования – линия предназначенная для включения в работу в случае выхода из строя или отключения рабочей линии редуцирования.

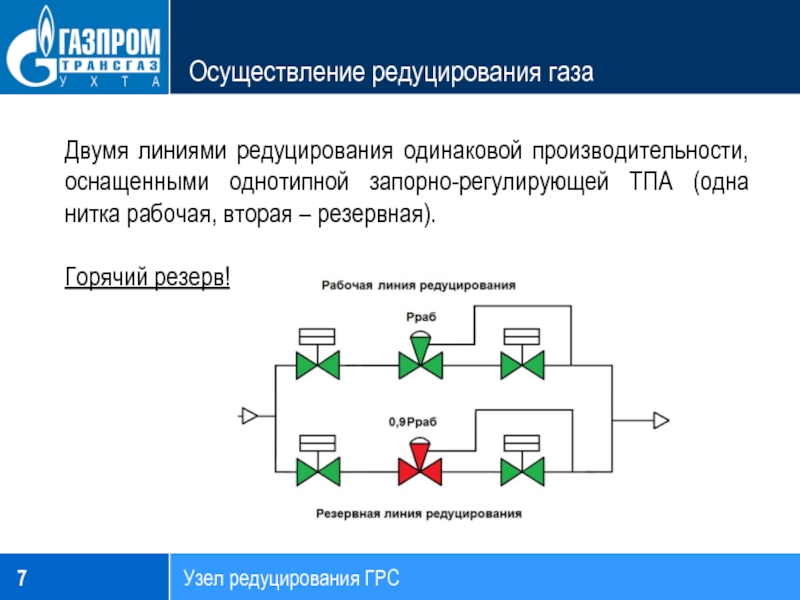

Слайд 7Осуществление редуцирования газа
Узел редуцирования ГРС
Двумя линиями редуцирования одинаковой производительности, оснащенными
однотипной запорно-регулирующей ТПА (одна нитка рабочая, вторая – резервная).
Горячий резерв!
Горячий резерв!

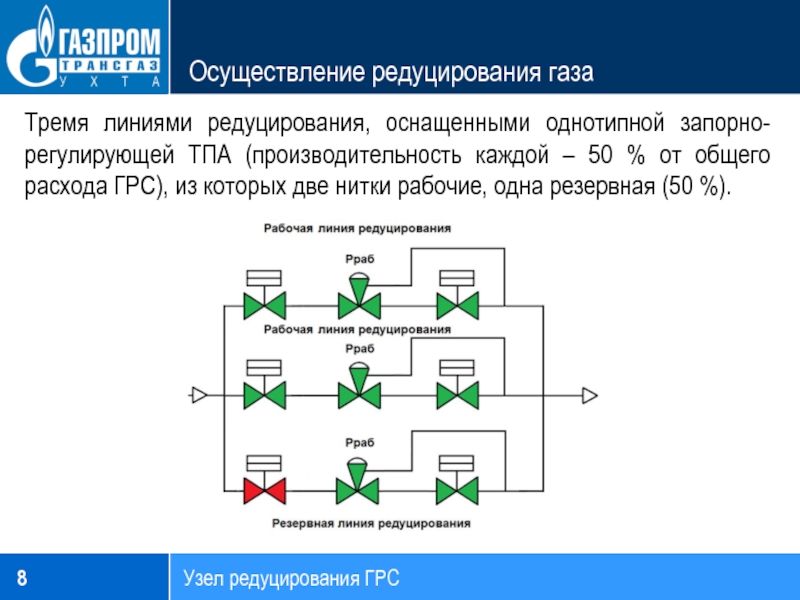

Слайд 8 Узел редуцирования ГРС
Осуществление редуцирования газа
Тремя линиями редуцирования, оснащенными однотипной запорно-регулирующей
ТПА (производительность каждой – 50 % от общего расхода ГРС), из которых две нитки рабочие, одна резервная (50 %).

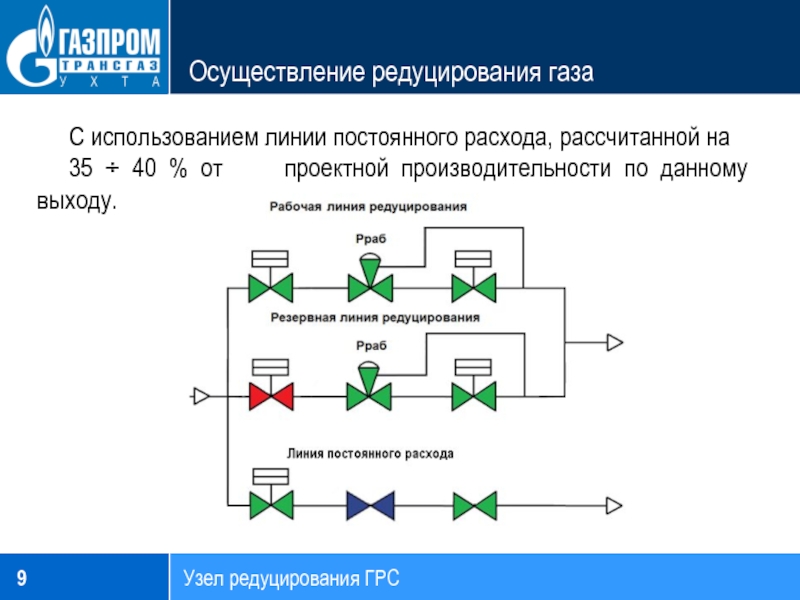

Слайд 9Осуществление редуцирования газа
Узел редуцирования ГРС
С использованием линии постоянного расхода, рассчитанной
на
35 ÷ 40 % от проектной производительности по данному выходу.
35 ÷ 40 % от проектной производительности по данному выходу.

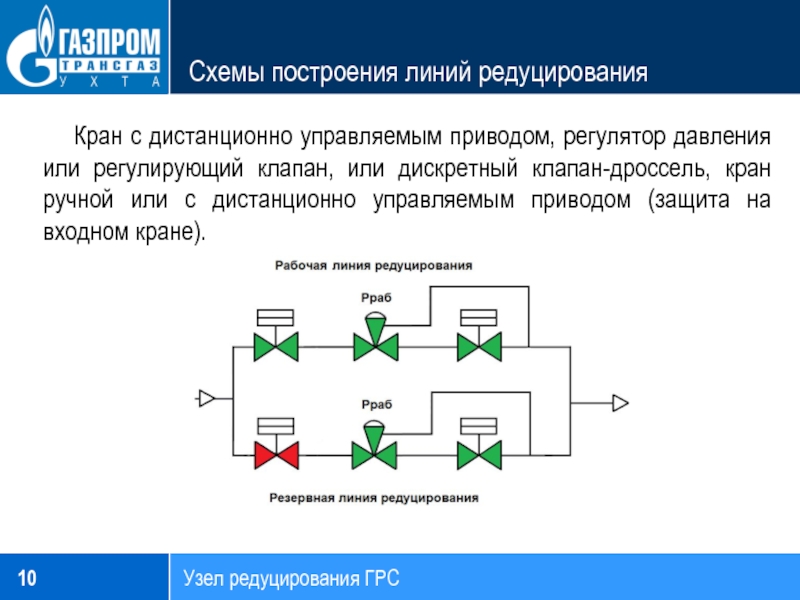

Слайд 10Схемы построения линий редуцирования
Узел редуцирования ГРС
Кран с дистанционно управляемым приводом,
регулятор давления или регулирующий клапан, или дискретный клапан-дроссель, кран ручной или с дистанционно управляемым приводом (защита на входном кране).

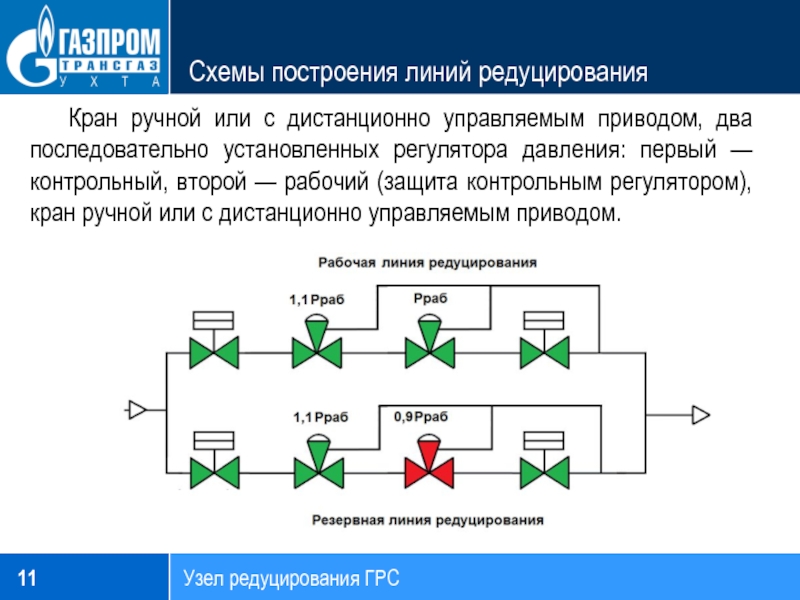

Слайд 11Схемы построения линий редуцирования
Узел редуцирования ГРС
Кран ручной или с дистанционно
управляемым приводом, два последовательно установленных регулятора давления: первый — контрольный, второй — рабочий (защита контрольным регулятором), кран ручной или с дистанционно управляемым приводом.

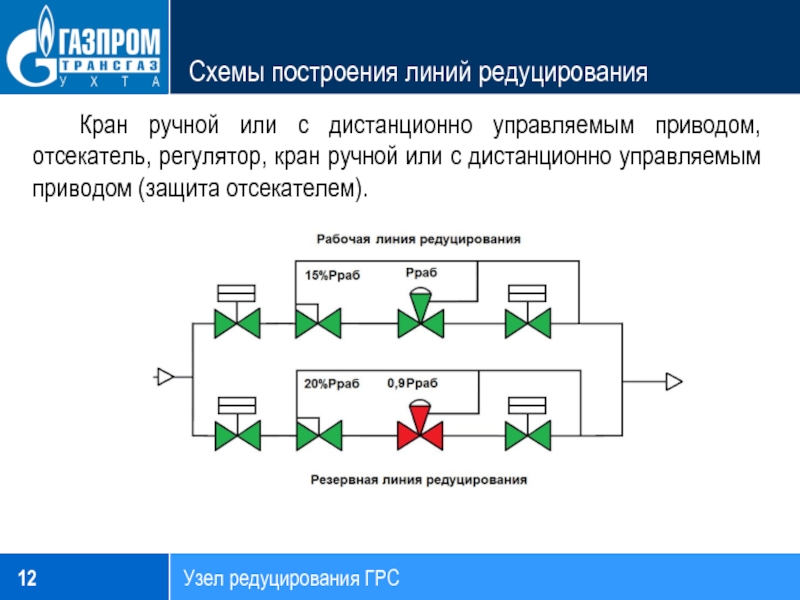

Слайд 12Схемы построения линий редуцирования
Узел редуцирования ГРС
Кран ручной или с дистанционно
управляемым приводом, отсекатель, регулятор, кран ручной или с дистанционно управляемым приводом (защита отсекателем).

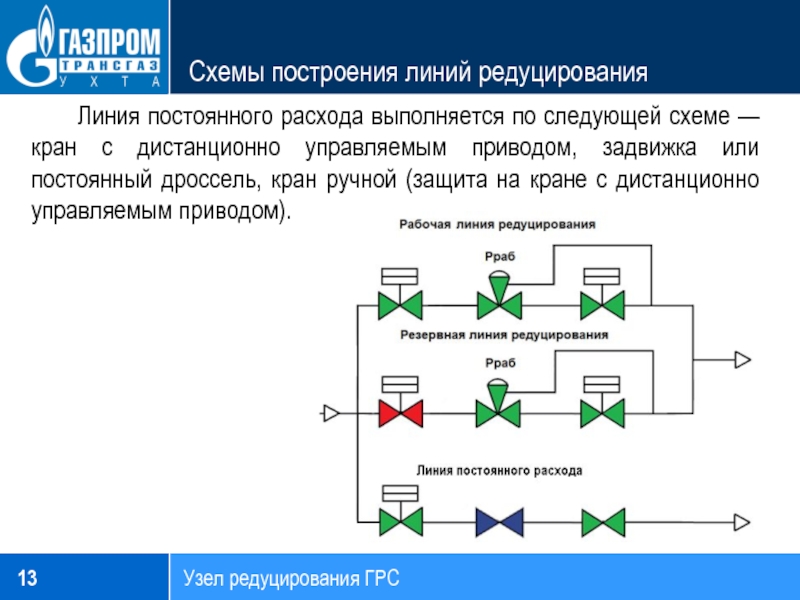

Слайд 13Схемы построения линий редуцирования
Узел редуцирования ГРС
Линия постоянного расхода выполняется по
следующей схеме — кран с дистанционно управляемым приводом, задвижка или постоянный дроссель, кран ручной (защита на кране с дистанционно управляемым приводом).

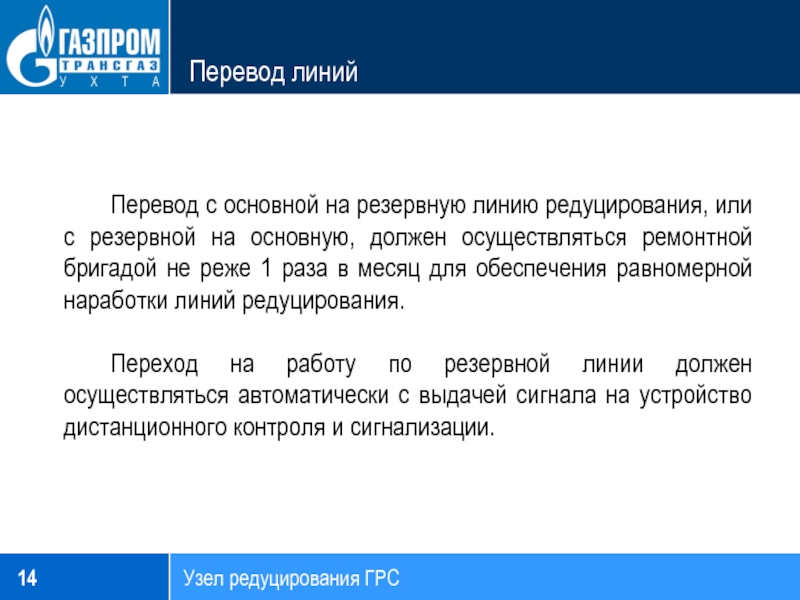

Слайд 14Перевод линий
Узел редуцирования ГРС
Перевод с основной на резервную линию редуцирования,
или с резервной на основную, должен осуществляться ремонтной бригадой не реже 1 раза в месяц для обеспечения равномерной наработки линий редуцирования.
Переход на работу по резервной линии должен осуществляться автоматически с выдачей сигнала на устройство дистанционного контроля и сигнализации.
Переход на работу по резервной линии должен осуществляться автоматически с выдачей сигнала на устройство дистанционного контроля и сигнализации.

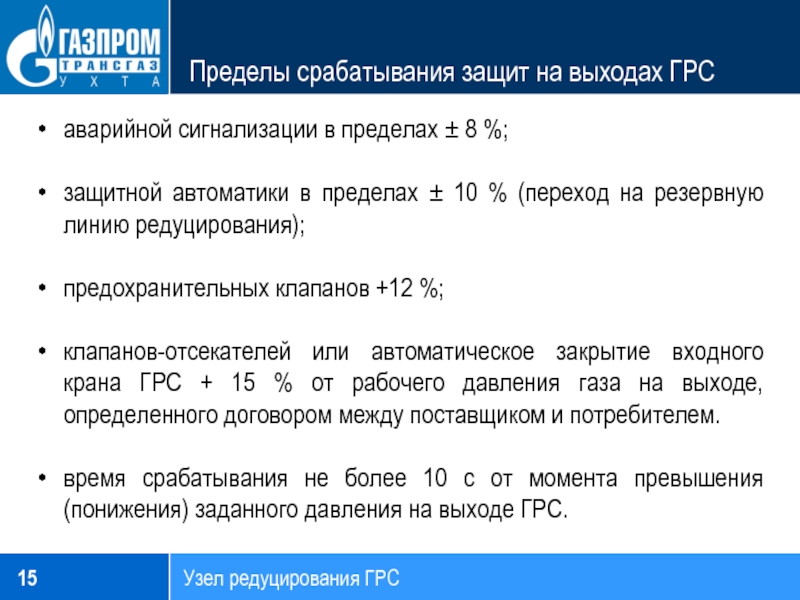

Слайд 15Пределы срабатывания защит на выходах ГРС
Узел редуцирования ГРС
аварийной сигнализации в
пределах ± 8 %;
защитной автоматики в пределах ± 10 % (переход на резервную линию редуцирования);
предохранительных клапанов +12 %;
клапанов-отсекателей или автоматическое закрытие входного крана ГРС + 15 % от рабочего давления газа на выходе, определенного договором между поставщиком и потребителем.
время срабатывания не более 10 с от момента превышения (понижения) заданного давления на выходе ГРС.
защитной автоматики в пределах ± 10 % (переход на резервную линию редуцирования);
предохранительных клапанов +12 %;
клапанов-отсекателей или автоматическое закрытие входного крана ГРС + 15 % от рабочего давления газа на выходе, определенного договором между поставщиком и потребителем.
время срабатывания не более 10 с от момента превышения (понижения) заданного давления на выходе ГРС.

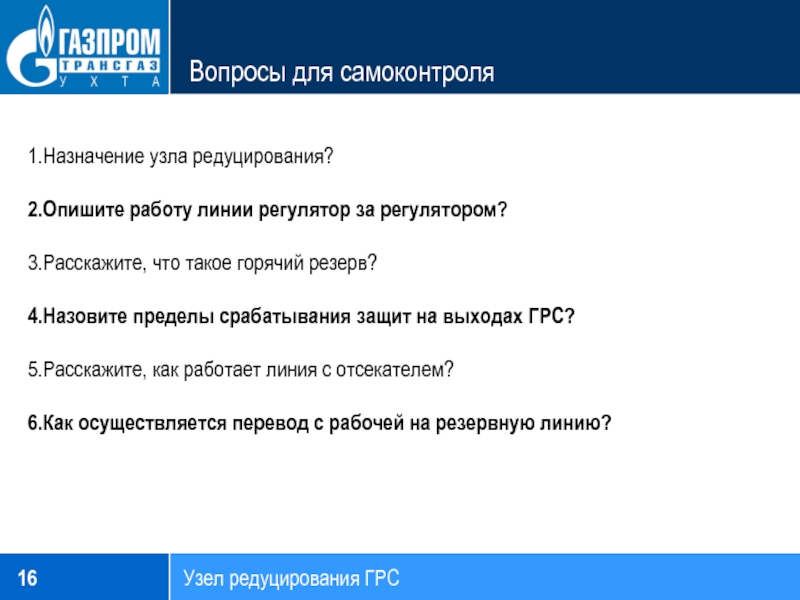

Слайд 16Вопросы для самоконтроля
Узел редуцирования ГРС
Назначение узла редуцирования?
Опишите работу линии регулятор
за регулятором?
Расскажите, что такое горячий резерв?
Назовите пределы срабатывания защит на выходах ГРС?
Расскажите, как работает линия с отсекателем?
Как осуществляется перевод с рабочей на резервную линию?
Расскажите, что такое горячий резерв?
Назовите пределы срабатывания защит на выходах ГРС?
Расскажите, как работает линия с отсекателем?
Как осуществляется перевод с рабочей на резервную линию?
