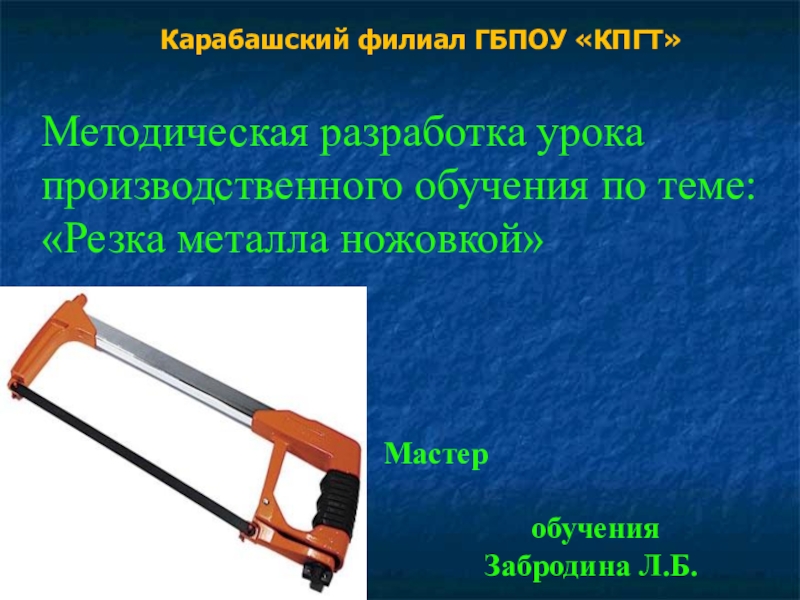

Презентация, доклад на тему Урок производственного обучения по теме Резка металла ножовкой

металла ножовкой»




Мастер производственного
обучения
Забродина Л.Б.

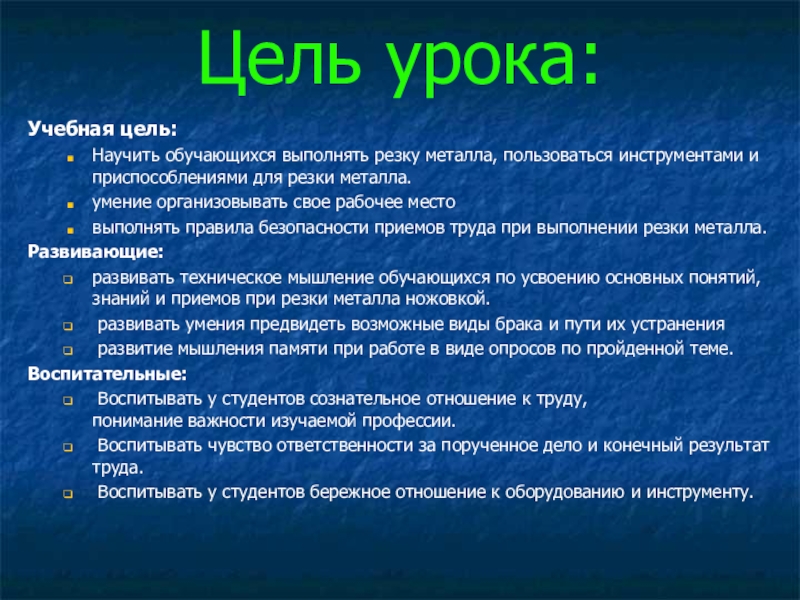

свое рабочее место
выполнять правила безопасности приемов труда при выполнении резки металла.
Развивающие:
развивать техническое мышление обучающихся по усвоению основных понятий, знаний и приемов при резки металла ножовкой.
развивать умения предвидеть возможные виды брака и пути их устранения
развитие мышления памяти при работе в виде опросов по пройденной теме.
Воспитательные:
Воспитывать у студентов сознательное отношение к труду, понимание важности изучаемой профессии.
Воспитывать чувство ответственности за порученное дело и конечный результат труда.
Воспитывать у студентов бережное отношение к оборудованию и инструменту.

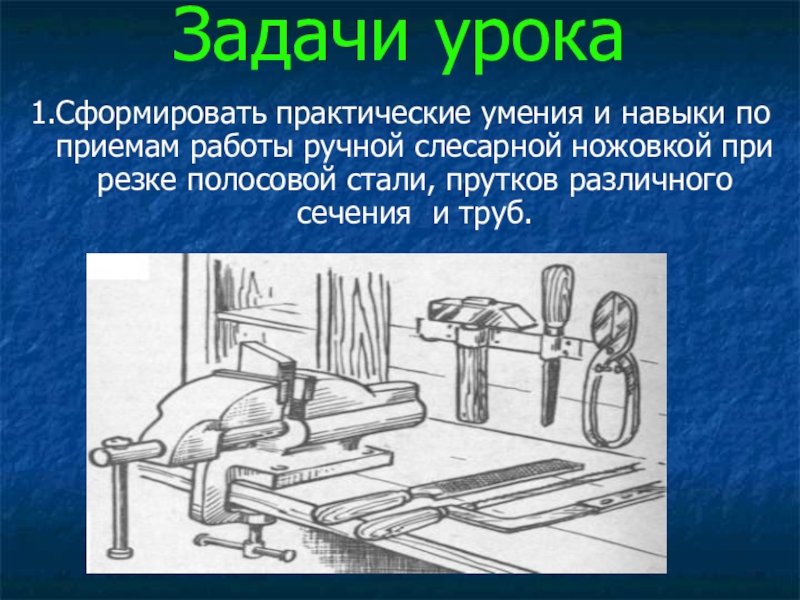

ножовкой при резке полосовой стали, прутков различного сечения и труб.

труда при работе с инструментами.
Знать:
- Назначение, устройство и правила применения слесарного и контрольно-измерительных инструментов и приспособлений
Наблюдать и осознавать цель практической деятельности.
Анализировать приемы работы.
Пользоваться мерительными инструментами.

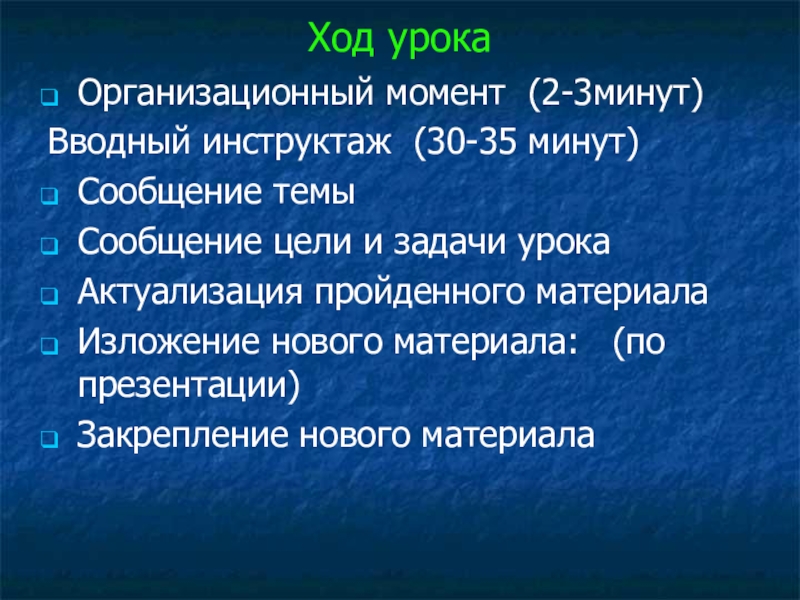

урока
Актуализация пройденного материала
Изложение нового материала: (по презентации)
Закрепление нового материала

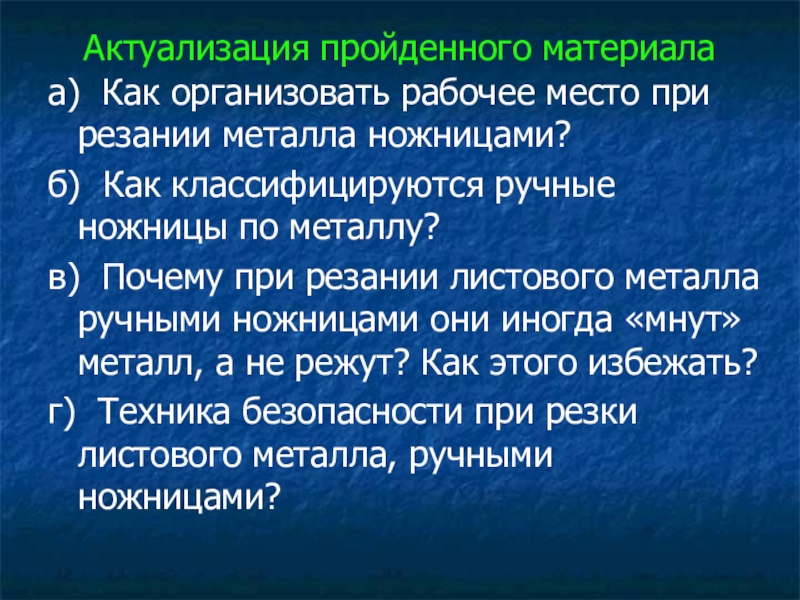

б) Как классифицируются ручные ножницы по металлу?
в) Почему при резании листового металла ручными ножницами они иногда «мнут» металл, а не режут? Как этого избежать?
г) Техника безопасности при резки листового металла, ручными ножницами?

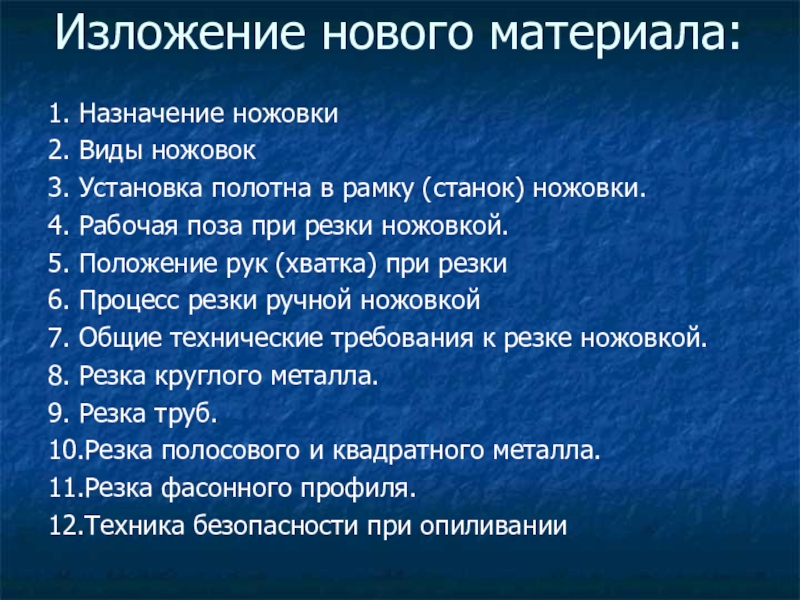

в рамку (станок) ножовки.
4. Рабочая поза при резки ножовкой.
5. Положение рук (хватка) при резки
6. Процесс резки ручной ножовкой
7. Общие технические требования к резке ножовкой.

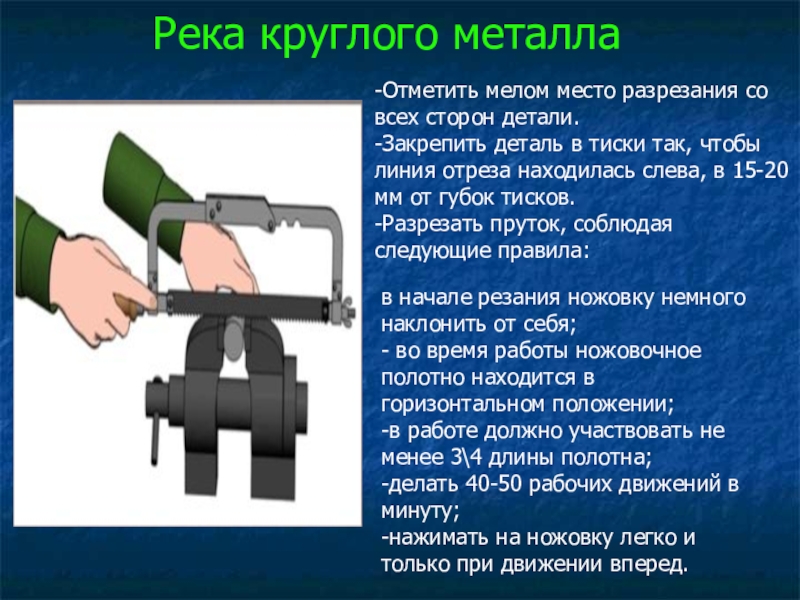

8. Резка круглого металла.
9. Резка труб.
10.Резка полосового и квадратного металла.
11.Резка фасонного профиля.
12.Техника безопасности при опиливании

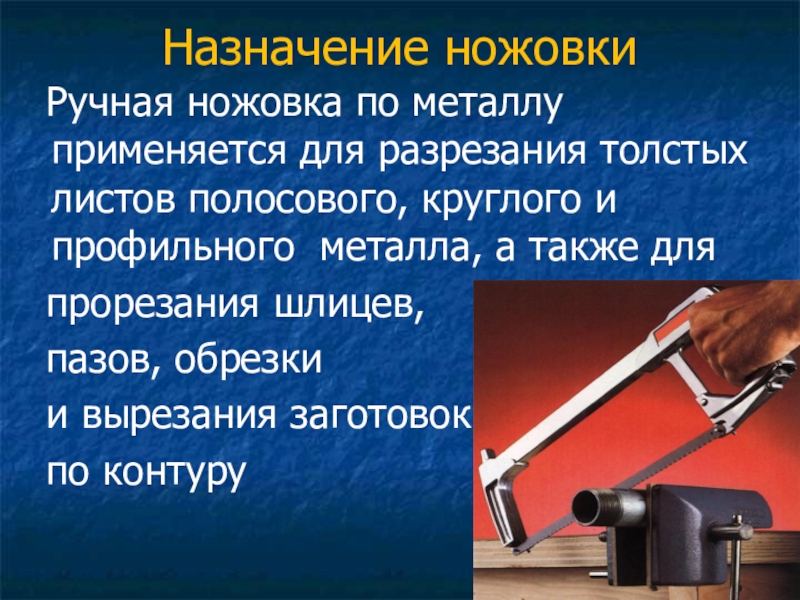

полосового, круглого и профильного металла, а также для
прорезания шлицев,
пазов, обрезки
и вырезания заготовок
по контуру

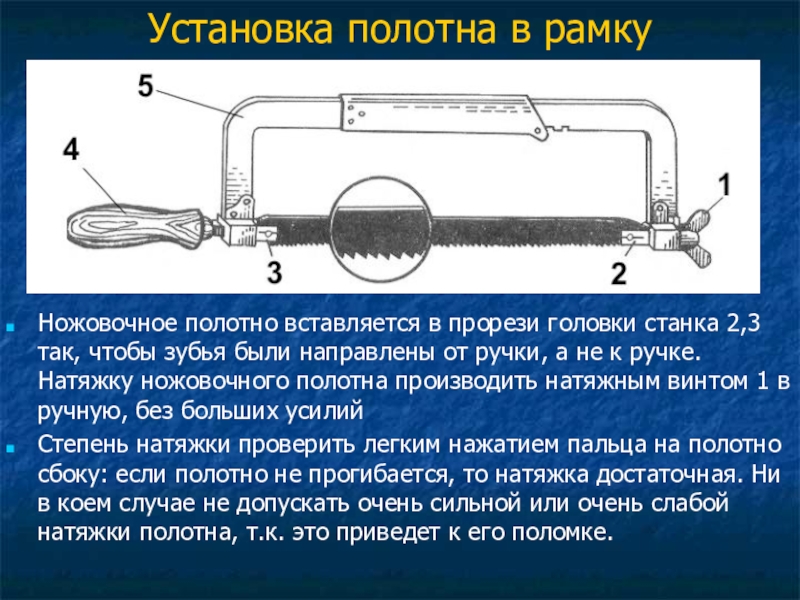

так, чтобы зубья были направлены от ручки, а не к ручке. Натяжку ножовочного полотна производить натяжным винтом 1 в ручную, без больших усилий
Степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, т.к. это приведет к его поломке.

тисками свободно и устойчиво.
Развернуть корпус влево от тисков под углом в 45⁰ (б)
Выставить левую ногу несколько вперед и на неё перенести тяжесть корпуса.
Повернуть правую ногу по отношению к левой ноге на угол 60-70⁰ при этом расстояние между пятками должно быть 200-300мм.

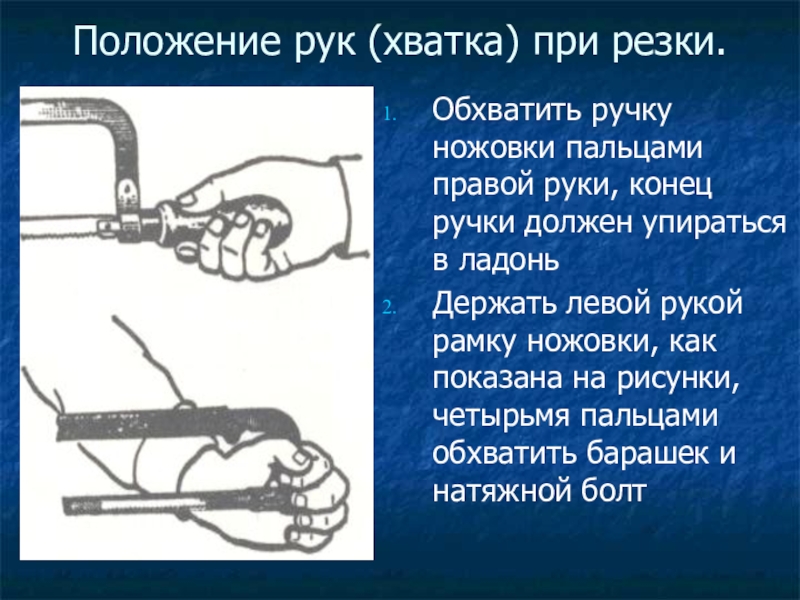

ручки должен упираться в ладонь
Держать левой рукой рамку ножовки, как показана на рисунки, четырьмя пальцами обхватить барашек и натяжной болт

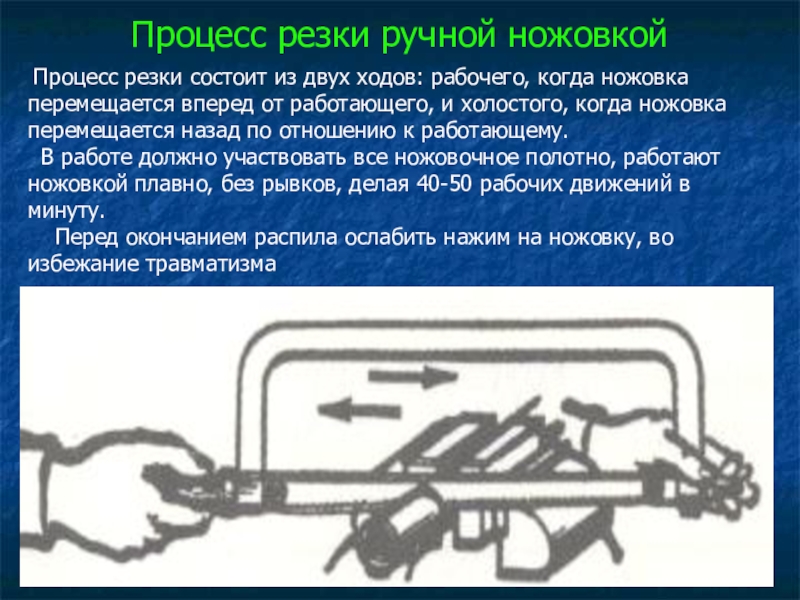

когда ножовка перемещается вперед от работающего, и холостого, когда ножовка перемещается назад по отношению к работающему.
В работе должно участвовать все ножовочное полотно, работают ножовкой плавно, без рывков, делая 40-50 рабочих движений в минуту.
Перед окончанием распила ослабить нажим на ножовку, во избежание травматизма

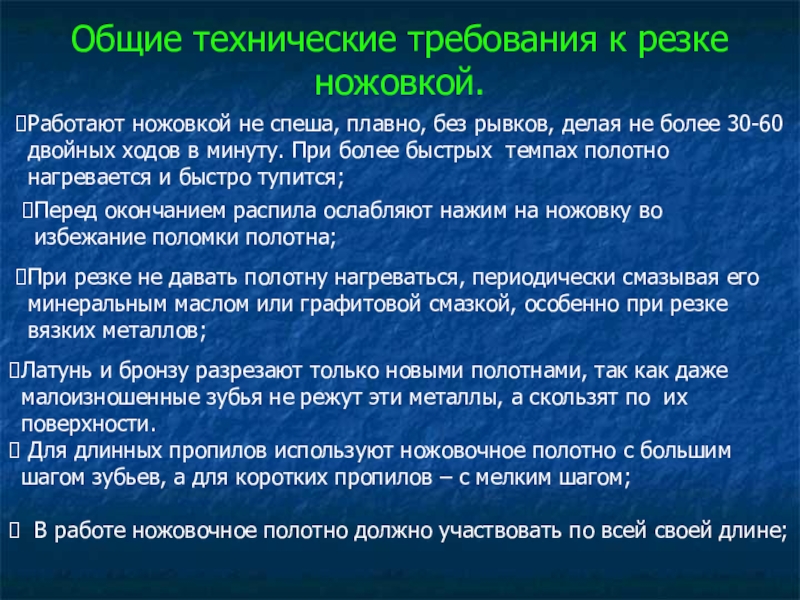

рывков, делая не более 30-60 двойных ходов в минуту. При более быстрых темпах полотно нагревается и быстро тупится;

Перед окончанием распила ослабляют нажим на ножовку во избежание поломки полотна;

При резке не давать полотну нагреваться, периодически смазывая его минеральным маслом или графитовой смазкой, особенно при резке вязких металлов;

Латунь и бронзу разрезают только новыми полотнами, так как даже малоизношенные зубья не режут эти металлы, а скользят по их поверхности.
Для длинных пропилов используют ножовочное полотно с большим шагом зубьев, а для коротких пропилов – с мелким шагом;

В работе ножовочное полотно должно участвовать по всей своей длине;

деталь в тиски так, чтобы линия отреза находилась слева, в 15-20 мм от губок тисков. -Разрезать пруток, соблюдая следующие правила:

в начале резания ножовку немного наклонить от себя; - во время работы ножовочное полотно находится в горизонтальном положении; -в работе должно участвовать не менее 3\4 длины полотна; -делать 40-50 рабочих движений в минуту; -нажимать на ножовку легко и только при движении вперед.

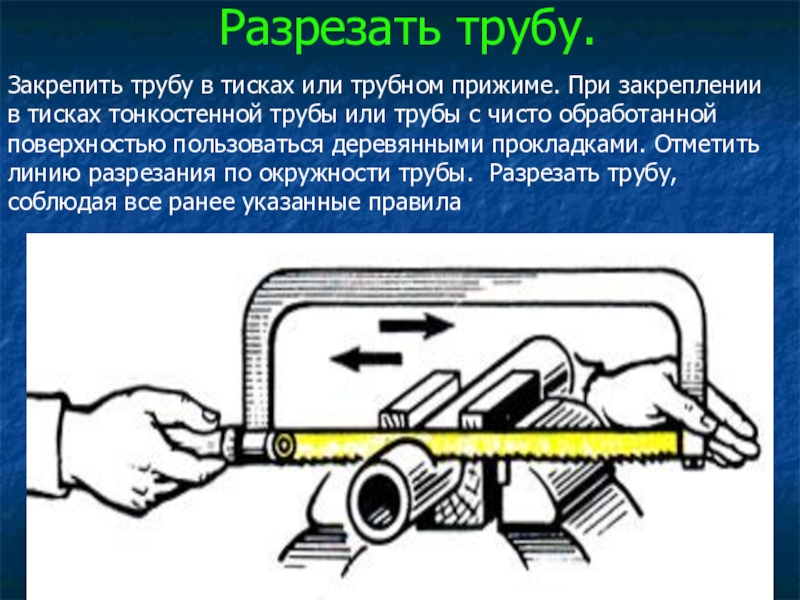

в тисках тонкостенной трубы или трубы с чисто обработанной поверхностью пользоваться деревянными прокладками. Отметить линию разрезания по окружности трубы. Разрезать трубу, соблюдая все ранее указанные правила

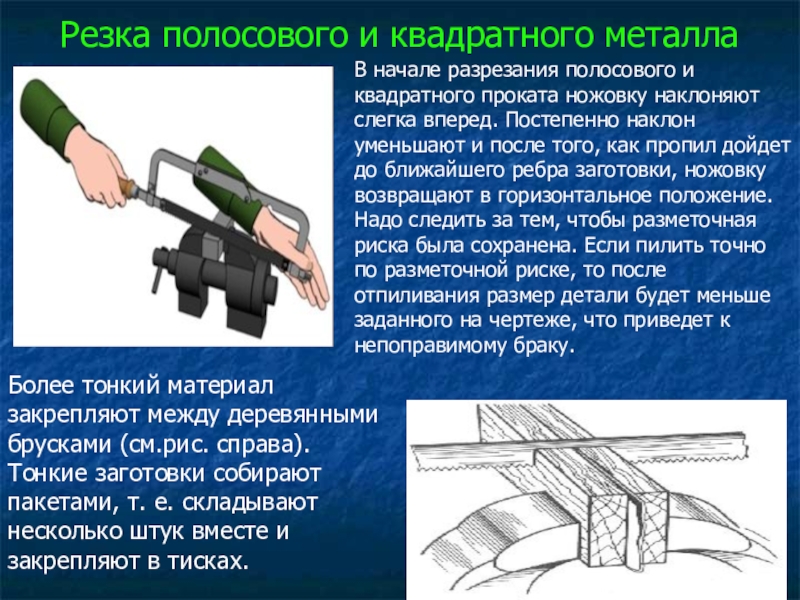

(см.рис. справа). Тонкие заготовки собирают пакетами, т. е. складывают несколько штук вместе и закрепляют в тисках.

В начале разрезания полосового и квадратного проката ножовку наклоняют слегка вперед. Постепенно наклон уменьшают и после того, как пропил дойдет до ближайшего ребра заготовки, ножовку возвращают в горизонтальное положение. Надо следить за тем, чтобы разметочная риска была сохранена. Если пилить точно по разметочной риске, то после отпиливания размер детали будет меньше заданного на чертеже, что приведет к непоправимому браку.

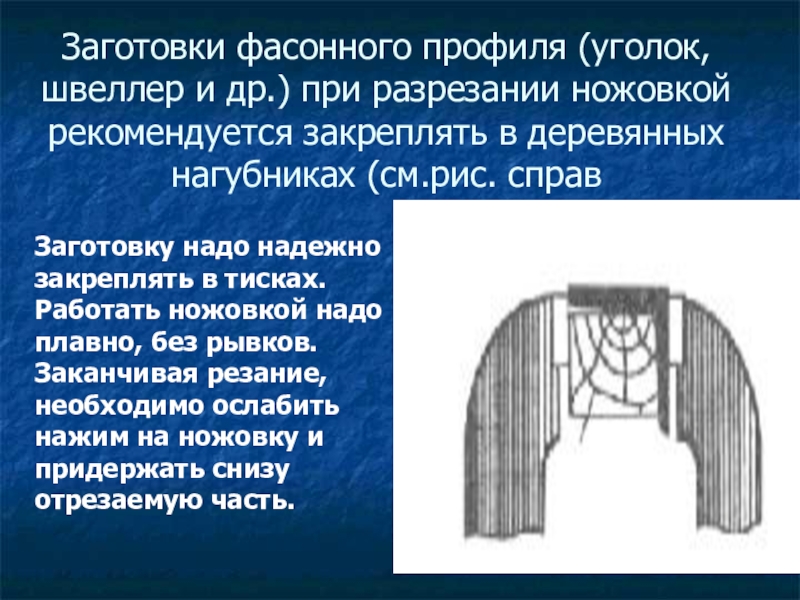

закреплять в деревянных нагубниках (см.рис. справ

Заготовку надо надежно закреплять в тисках. Работать ножовкой надо плавно, без рывков. Заканчивая резание, необходимо ослабить нажим на ножовку и придержать снизу отрезаемую часть.

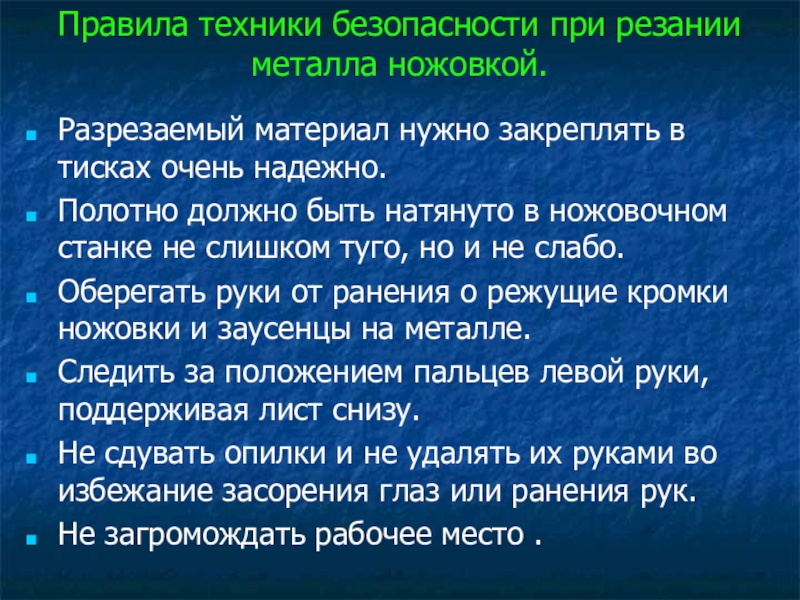

в ножовочном станке не слишком туго, но и не слабо.
Оберегать руки от ранения о режущие кромки ножовки и заусенцы на металле.
Следить за положением пальцев левой руки, поддерживая лист снизу.
Не сдувать опилки и не удалять их руками во избежание засорения глаз или ранения рук.
Не загромождать рабочее место .

Правила техники безопасности при резании металла ножовкой.

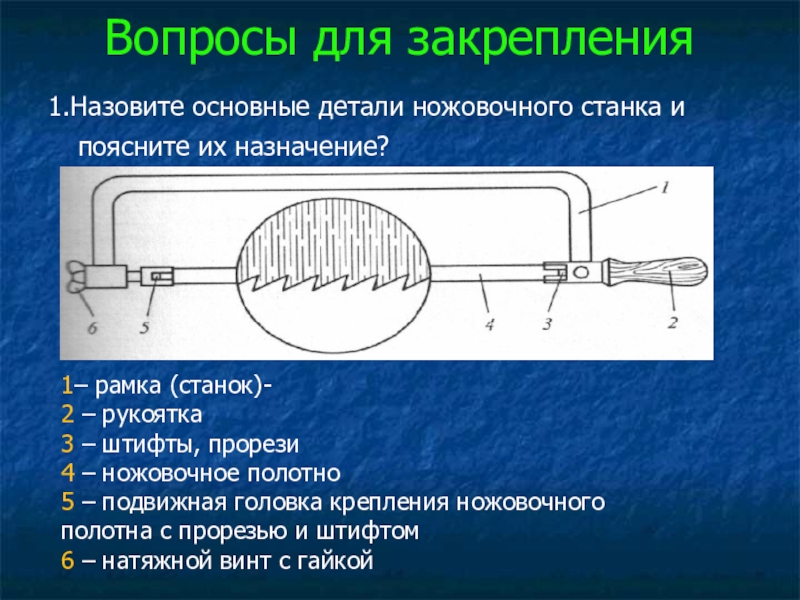

1– рамка (станок)-
2 – рукоятка
3 – штифты, прорези
4 – ножовочное полотно
5 – подвижная головка крепления ножовочного полотна с прорезью и штифтом
6 – натяжной винт с гайкой

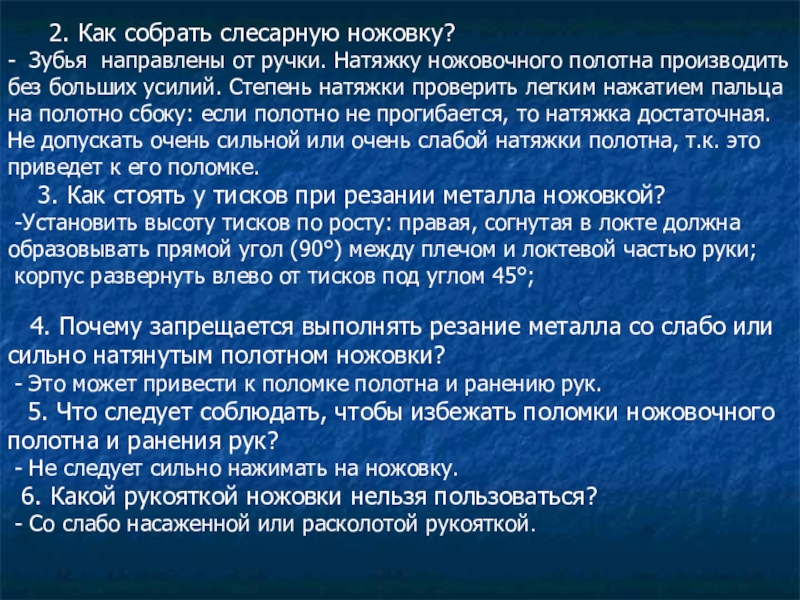

ручки. Натяжку ножовочного полотна производить без больших усилий. Степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная. Не допускать очень сильной или очень слабой натяжки полотна, т.к. это приведет к его поломке.
3. Как стоять у тисков при резании металла ножовкой?
-Установить высоту тисков по росту: правая, согнутая в локте должна образовывать прямой угол (90°) между плечом и локтевой частью руки;
корпус развернуть влево от тисков под углом 45°;

4. Почему запрещается выполнять резание металла со слабо или сильно натянутым полотном ножовки?
- Это может привести к поломке полотна и ранению рук.
5. Что следует соблюдать, чтобы избежать поломки ножовочного полотна и ранения рук?
- Не следует сильно нажимать на ножовку.
6. Какой рукояткой ножовки нельзя пользоваться?
- Со слабо насаженной или расколотой рукояткой.

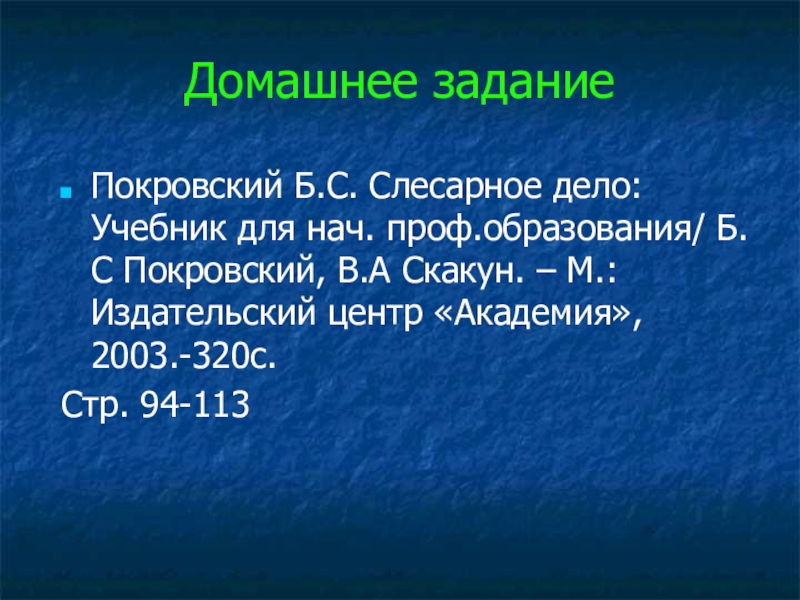

В.А Скакун. – М.: Издательский центр «Академия», 2003.-320с.
Стр. 94-113
