Презентация, доклад на тему Программирование. Arduino. Управление яркостью светодиода
Содержание
- 1. Программирование. Arduino. Управление яркостью светодиода
- 2. Arduino. Программирование Простой пример управления яркостью светодиода
- 3. Arduino. Программирование ШИМ — широтно-импульсная модуляцияМодуляция —
- 4. Arduino. Программирование Подключаем анод (обычно длинная ножка)
- 5. Arduino. Программирование
- 6. Arduino. Программирование В секции setup() кода устанавливаем
- 7. Arduino. Программирование
Слайд 2Arduino. Программирование

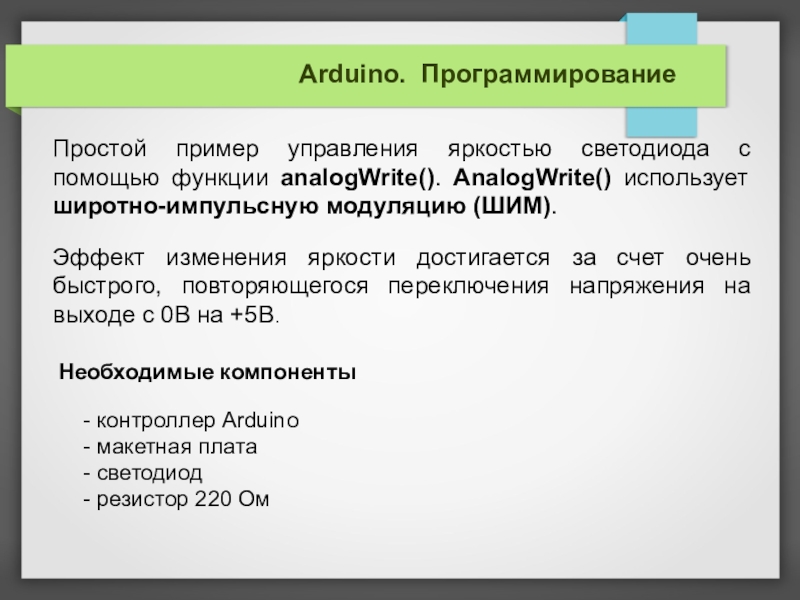

Простой пример управления яркостью светодиода с помощью функции analogWrite().
Эффект изменения яркости достигается за счет очень быстрого, повторяющегося переключения напряжения на выходе с 0В на +5В.
Необходимые компоненты
- контроллер Arduino
- макетная плата
- светодиод
- резистор 220 Ом
Слайд 3Arduino. Программирование

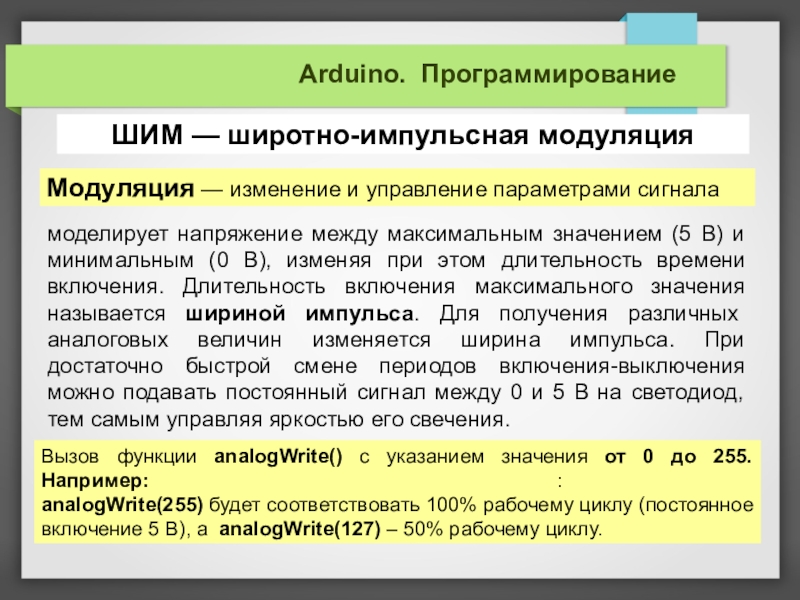

ШИМ — широтно-импульсная модуляция
Модуляция — изменение и управление параметрами
моделирует напряжение между максимальным значением (5 В) и минимальным (0 В), изменяя при этом длительность времени включения. Длительность включения максимального значения называется шириной импульса. Для получения различных аналоговых величин изменяется ширина импульса. При достаточно быстрой смене периодов включения-выключения можно подавать постоянный сигнал между 0 и 5 В на светодиод, тем самым управляя яркостью его свечения.
Вызов функции analogWrite() с указанием значения от 0 до 255.
Например: :
analogWrite(255) будет соответствовать 100% рабочему циклу (постоянное включение 5 В), а analogWrite(127) – 50% рабочему циклу.
Слайд 4Arduino. Программирование

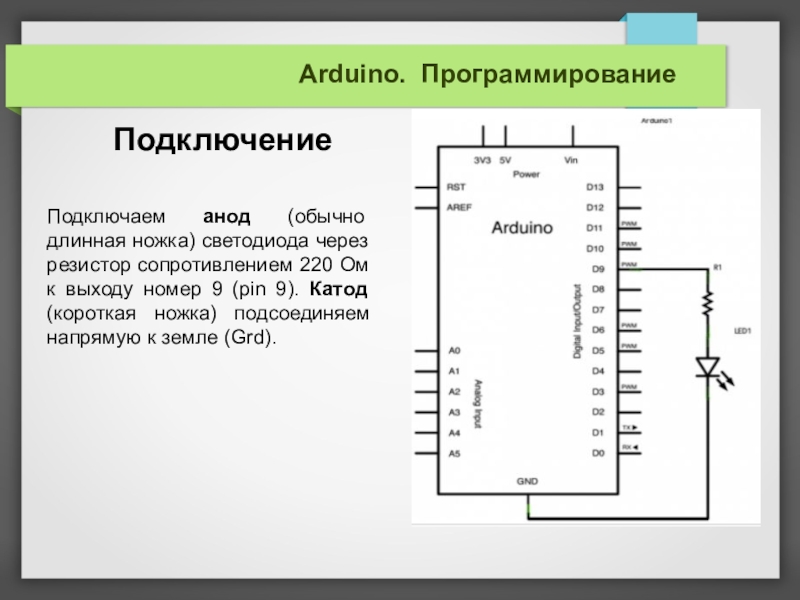

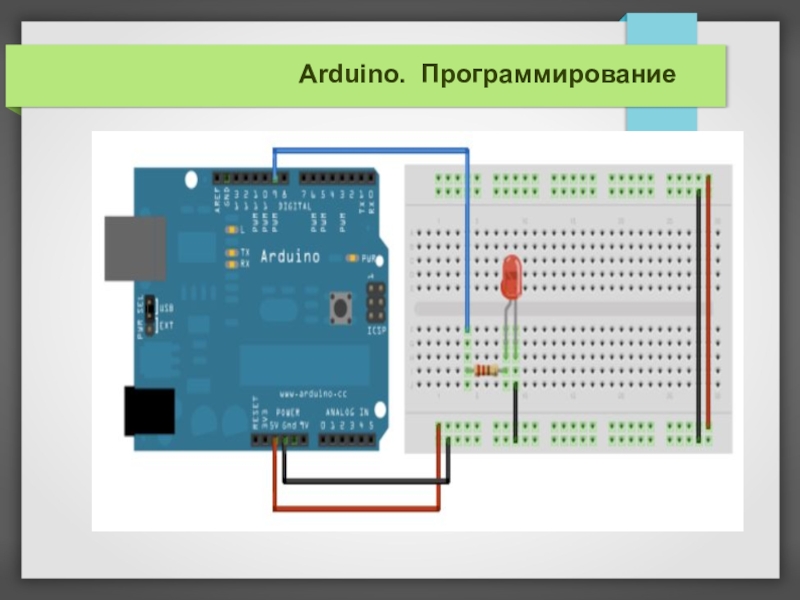

Подключаем анод (обычно длинная ножка) светодиода через резистор сопротивлением
Подключение
Слайд 6Arduino. Программирование

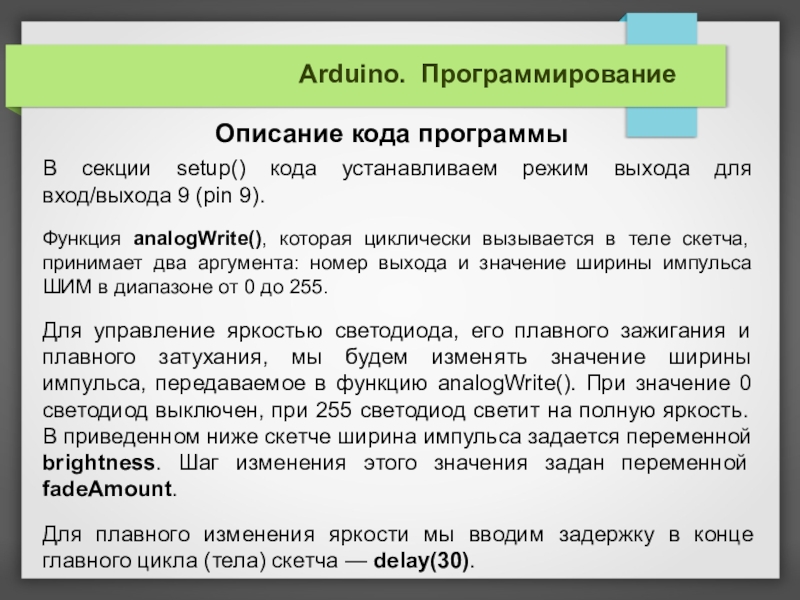

В секции setup() кода устанавливаем режим выхода для вход/выхода
Функция analogWrite(), которая циклически вызывается в теле скетча, принимает два аргумента: номер выхода и значение ширины импульса ШИМ в диапазоне от 0 до 255.

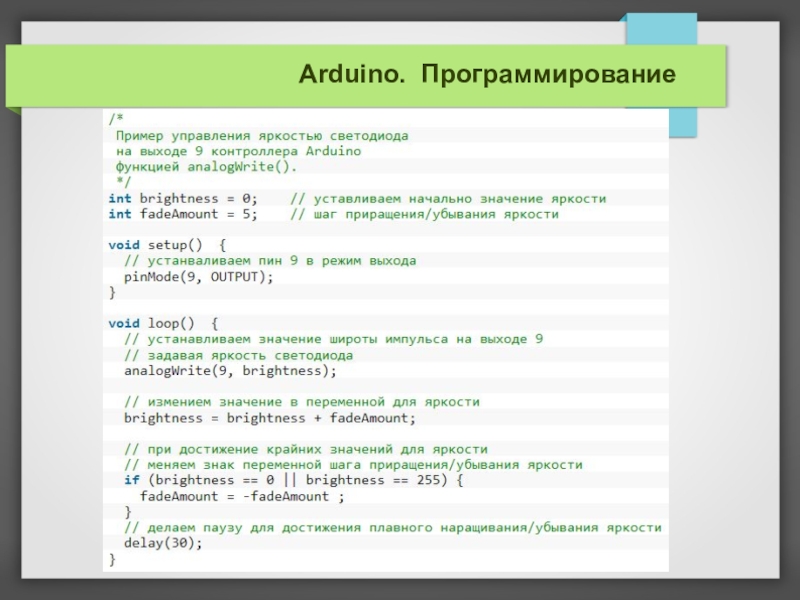

Для управление яркостью светодиода, его плавного зажигания и плавного затухания, мы будем изменять значение ширины импульса, передаваемое в функцию analogWrite(). При значение 0 светодиод выключен, при 255 светодиод светит на полную яркость. В приведенном ниже скетче ширина импульса задается переменной brightness. Шаг изменения этого значения задан переменной fadeAmount.
Для плавного изменения яркости мы вводим задержку в конце главного цикла (тела) скетча — delay(30).
Описание кода программы
