Презентация, доклад на тему Программирование. Arduino. Фоторезистор
Содержание

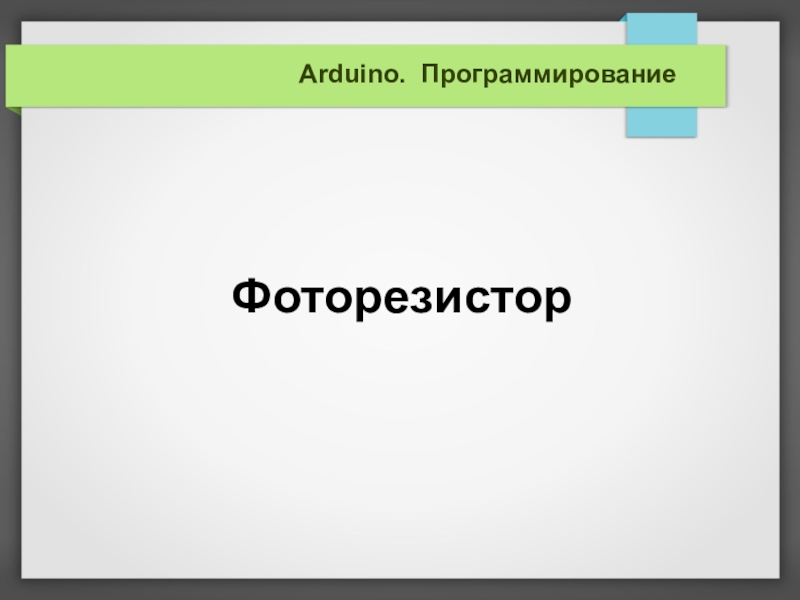

- 1. Программирование. Arduino. Фоторезистор
- 2. Arduino. Программирование Задание. Составить программу для управления
- 3. Arduino. Программирование Arduino не может непосредственно измерять
- 4. Arduino. Программирование Схема подключенияБудем управлять встроенным светодиодом, который должен включаться при уменьшении освещения, и наоборот
- 5. Arduino. Программирование Код программыПримечание. Можно настроить сравниваемое значение (500) для конкретной программы
- 6. Arduino. Программирование Можно не только включать и
- 7. Arduino. Программирование Схема подключения

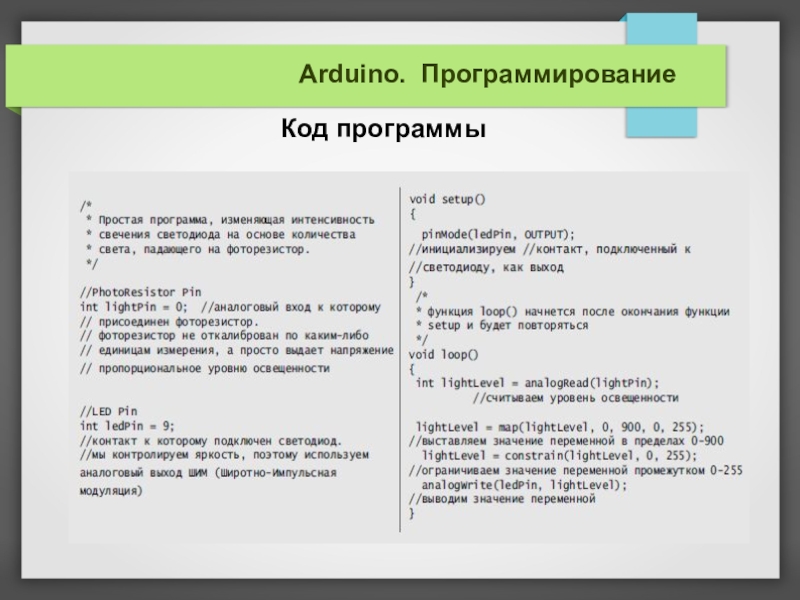

- 8. Arduino. Программирование Код программы
- 9. Arduino. Программирование ПояснениеФункция constrain(x, a, b)Функция
- 10. Arduino. Программирование

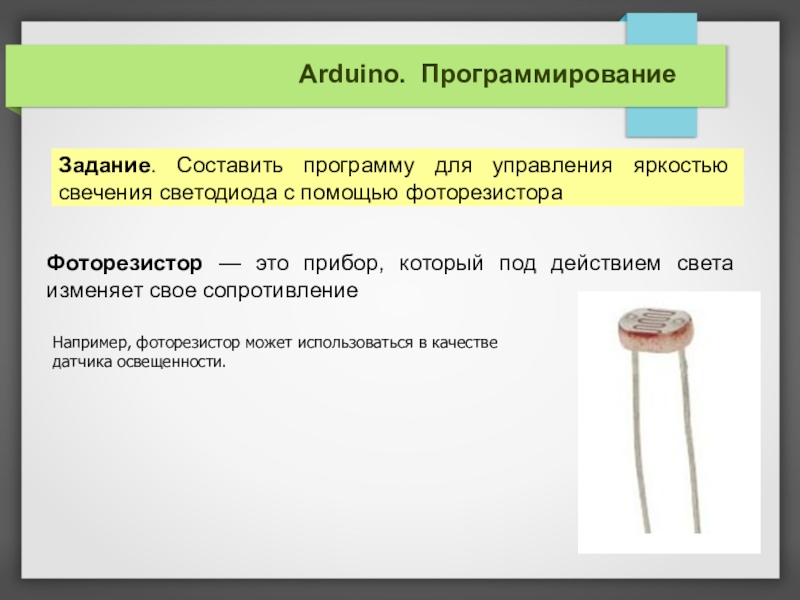

Слайд 2Arduino. Программирование
Задание. Составить программу для управления яркостью свечения светодиода с
Фоторезистор — это прибор, который под действием света изменяет свое сопротивление
Например, фоторезистор может использоваться в качестве датчика освещенности.

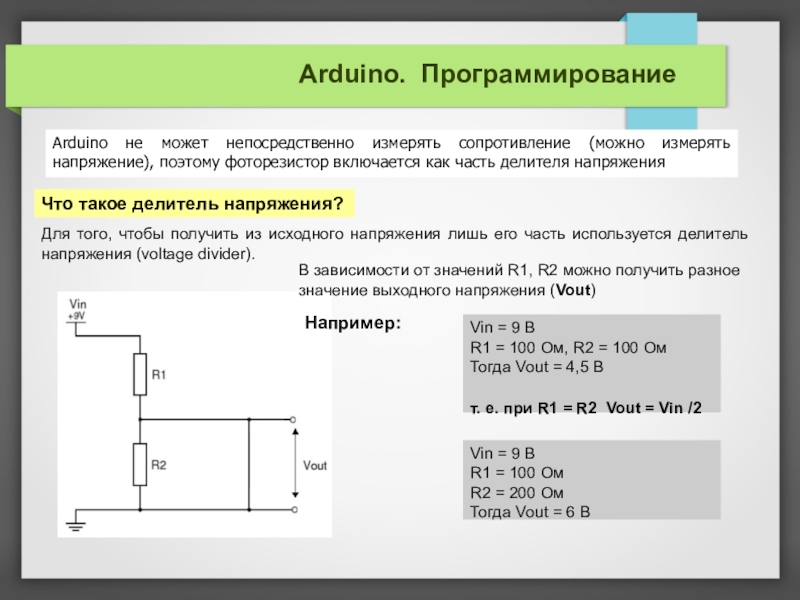

Слайд 3Arduino. Программирование
Arduino не может непосредственно измерять сопротивление (можно измерять напряжение),
Для того, чтобы получить из исходного напряжения лишь его часть используется делитель напряжения (voltage divider).
Что такое делитель напряжения?
В зависимости от значений R1, R2 можно получить разное значение выходного напряжения (Vout)
Например:
Vin = 9 В
R1 = 100 Ом, R2 = 100 Ом
Тогда Vout = 4,5 В
т. е. при R1 = R2 Vout = Vin /2
Vin = 9 В
R1 = 100 Ом
R2 = 200 Ом
Тогда Vout = 6 В

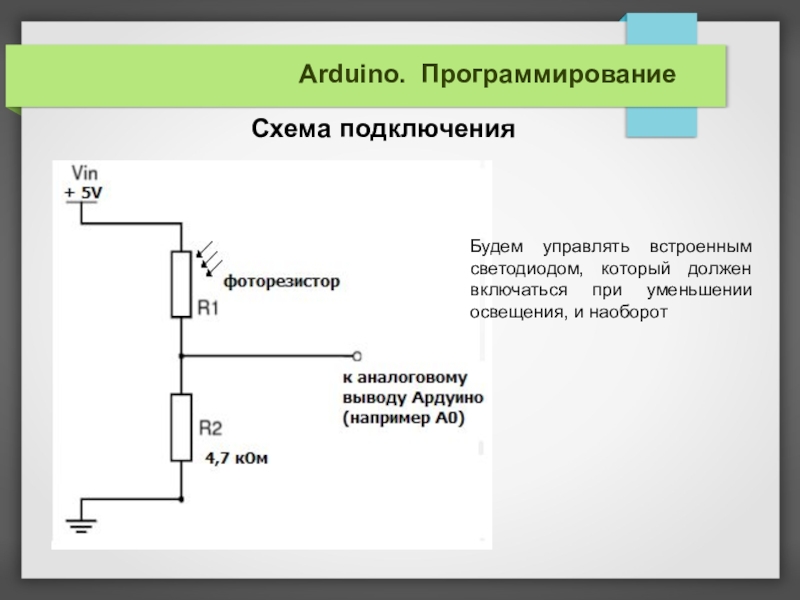

Слайд 4Arduino. Программирование
Схема подключения
Будем управлять встроенным светодиодом, который должен включаться при

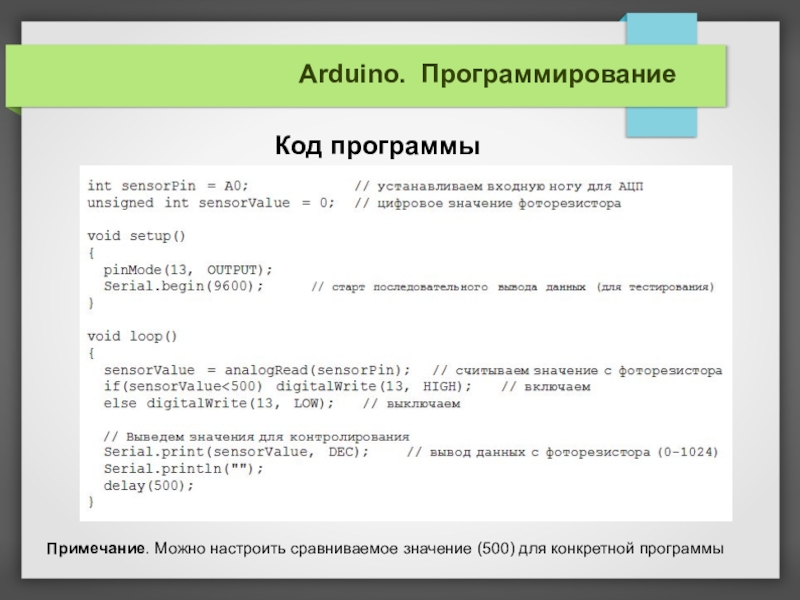

Слайд 5Arduino. Программирование
Код программы
Примечание. Можно настроить сравниваемое значение (500) для конкретной

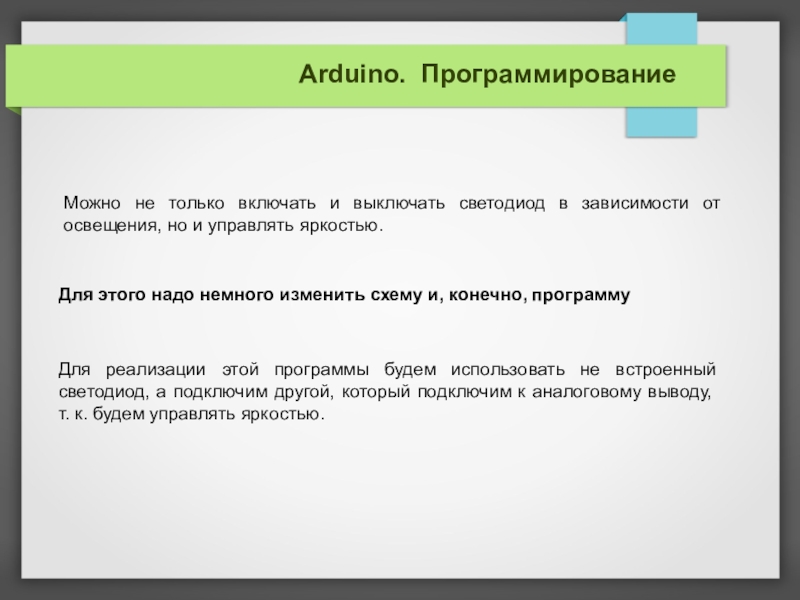

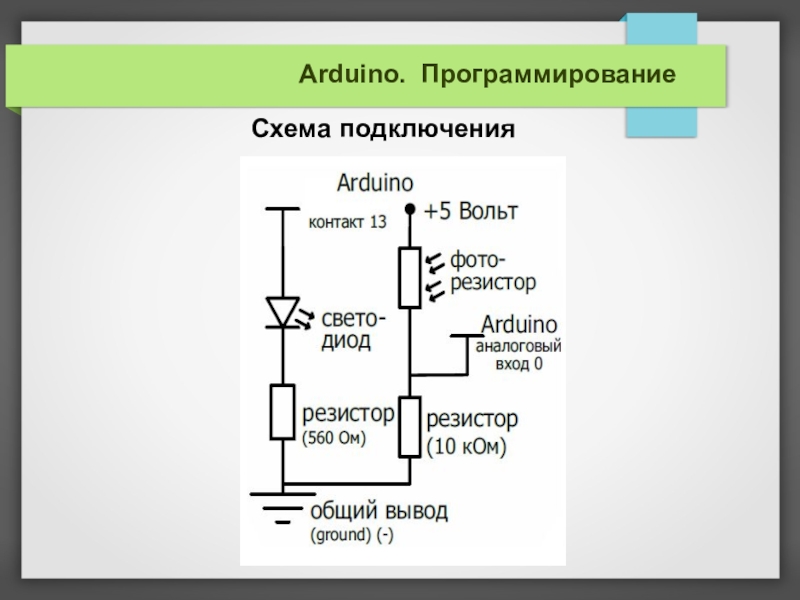

Слайд 6Arduino. Программирование
Можно не только включать и выключать светодиод в зависимости
Для этого надо немного изменить схему и, конечно, программу
Для реализации этой программы будем использовать не встроенный светодиод, а подключим другой, который подключим к аналоговому выводу, т. к. будем управлять яркостью.

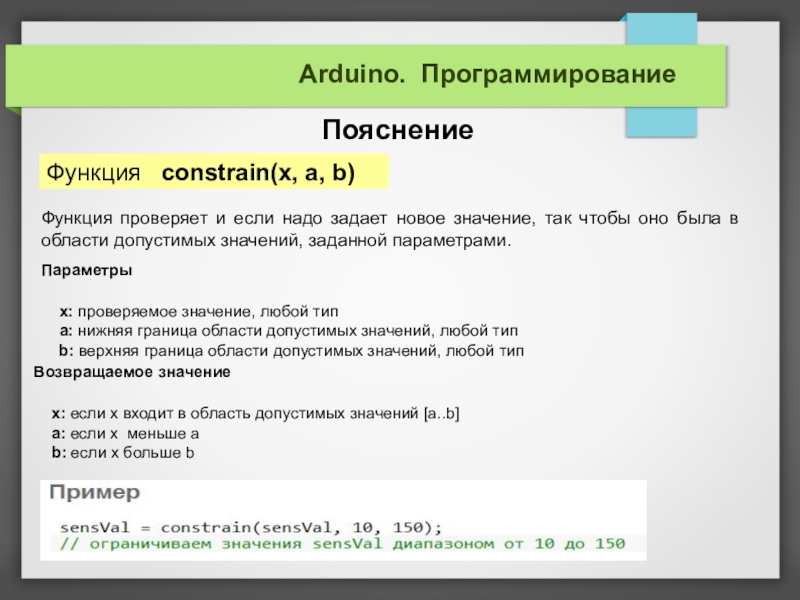

Слайд 9Arduino. Программирование
Пояснение
Функция constrain(x, a, b)
Функция проверяет и если надо
Параметры
x: проверяемое значение, любой тип
a: нижняя граница области допустимых значений, любой тип
b: верхняя граница области допустимых значений, любой тип
Возвращаемое значение
x: если x входит в область допустимых значений [a..b]
a: если x меньше a
b: если x больше b
