Презентация, доклад занятия в системе внеурочной деятельности в 7х - 10х классах по предмету Общее устройство автомобиля. Тема 6. Электрооборудование автомобиля.

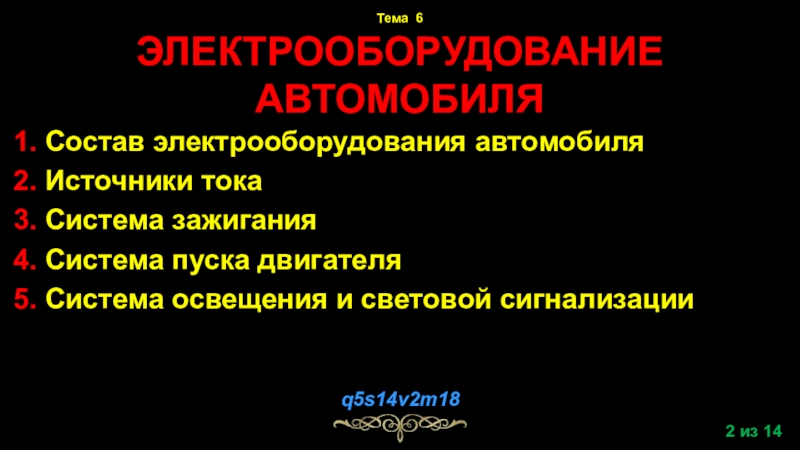

пуска двигателя

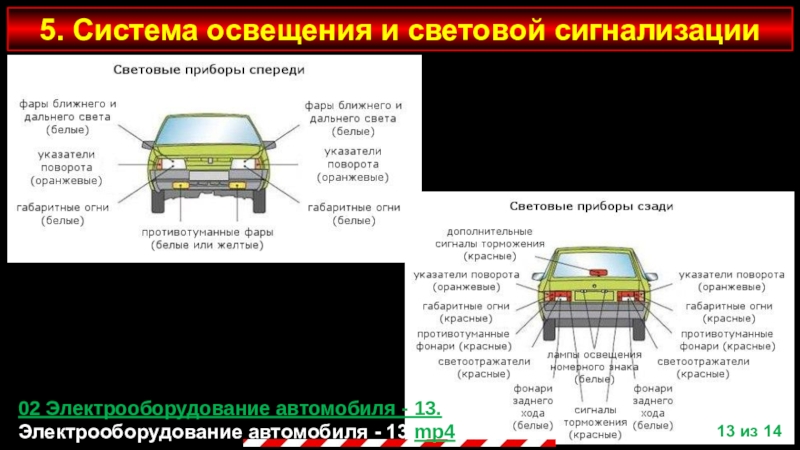

5. Система освещения и световой сигнализации

q5s14v2m18

из 14

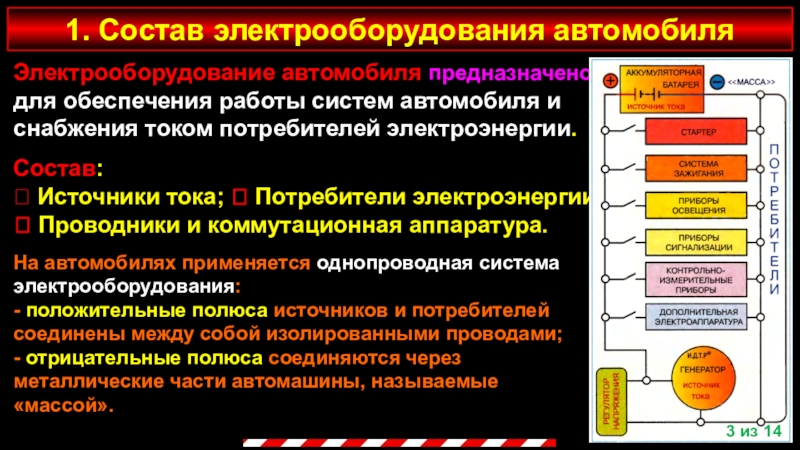

Источники тока; ? Потребители электроэнергии;
? Проводники и коммутационная аппаратура.

На автомобилях применяется однопроводная система электрооборудования:
- положительные полюса источников и потребителей
соединены между собой изолированными проводами;
- отрицательные полюса соединяются через
металлические части автомашины, называемые
«массой».

1. Состав электрооборудования автомобиля

из 14

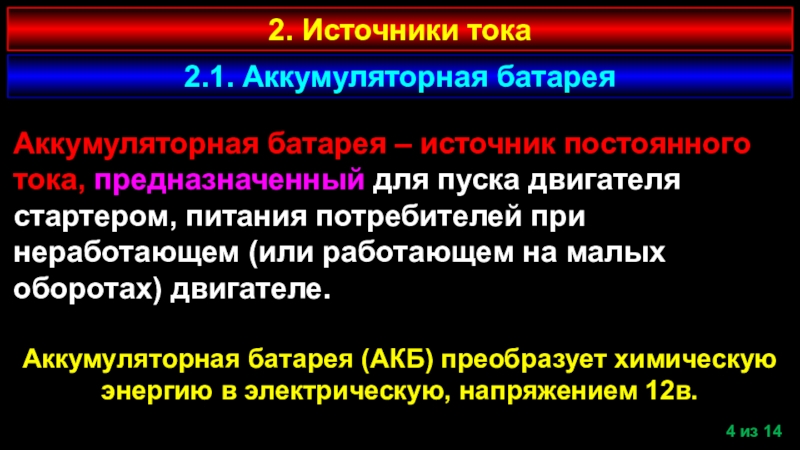

питания потребителей при неработающем (или работающем на малых оборотах) двигателе.

Аккумуляторная батарея (АКБ) преобразует химическую энергию в электрическую, напряжением 12в.

2. Источники тока

2.1. Аккумуляторная батарея

из 14

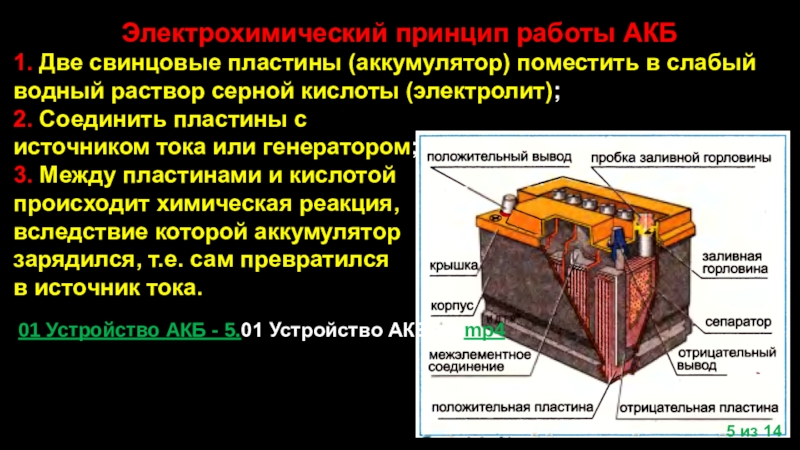

водный раствор серной кислоты (электролит);
2. Соединить пластины с
источником тока или генератором;
3. Между пластинами и кислотой
происходит химическая реакция,
вследствие которой аккумулятор
зарядился, т.е. сам превратился
в источник тока.

из 14

01 Устройство АКБ - 5.01 Устройство АКБ - 5.mp4

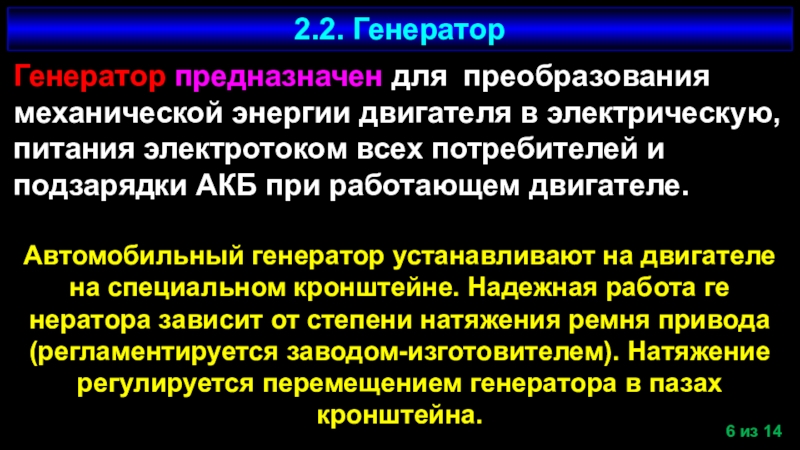

всех потребителей и подзарядки АКБ при работающем двигателе.

Автомобильный генератор устанавливают на двигателе на специальном кронштейне. Надежная работа ге­нератора зависит от степени натяжения ремня приво­да (регламентируется заводом-изготовителем). Натя­жение регулируется перемещением генератора в пазах
кронштейна.

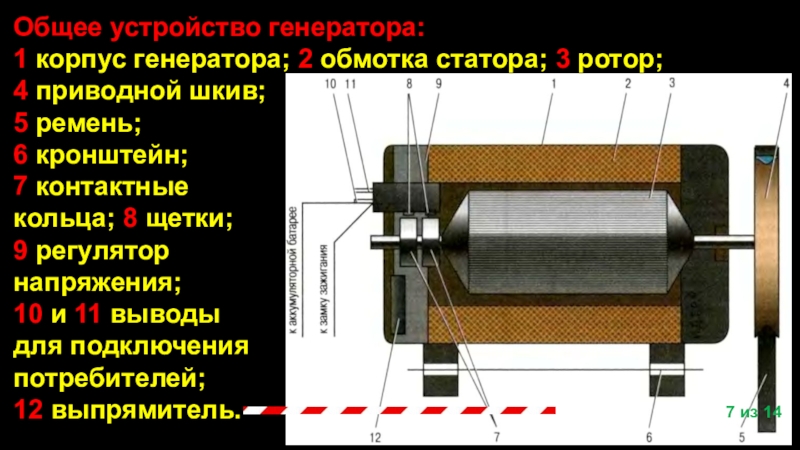

2.2. Генератор

из 14

шкив;
5 ремень;
6 кронштейн;
7 контактные
кольца; 8 щетки;
9 регулятор
напряжения;
10 и 11 выводы
для подключения
потребителей;
12 выпрямитель.

из 14

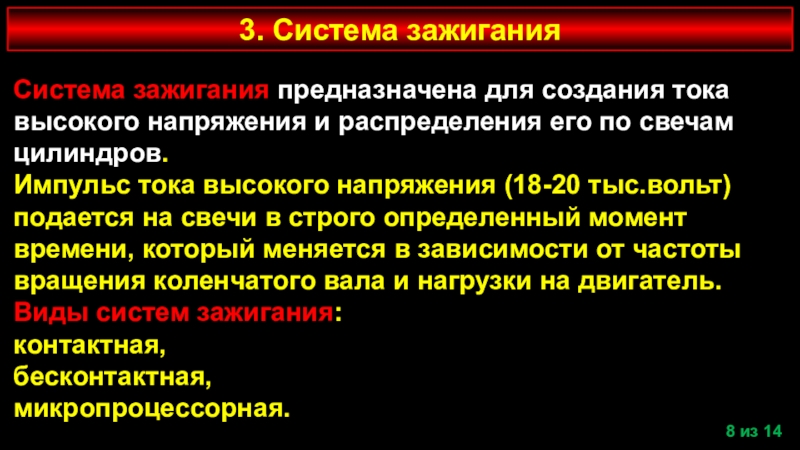

по свечам цилиндров.
Импульс тока высокого напряжения (18-20 тыс.вольт) подается на свечи в строго определенный момент
времени, который меняется в зависимости от частоты вращения коленчатого вала и нагрузки на двигатель.
Виды систем зажигания:
кон­тактная,
бесконтактная,
микропроцессорная.

3. Система зажигания

из 14

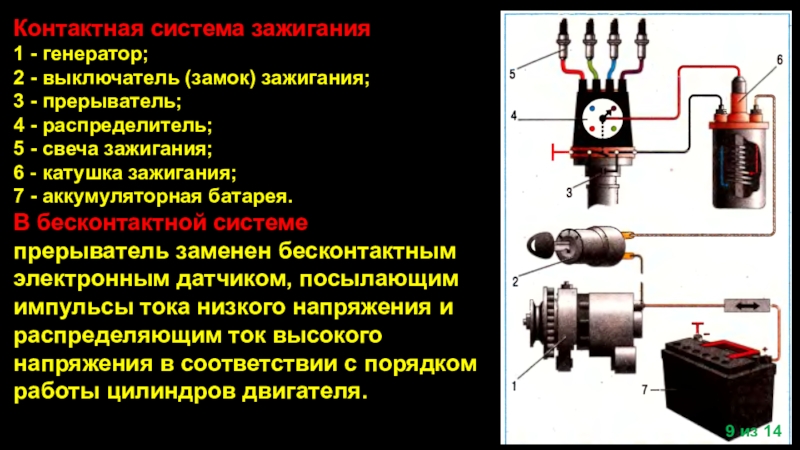

прерыватель;
4 - распределитель;
5 - свеча зажигания;
6 - катушка зажигания;
7 - аккумуляторная батарея.
В бесконтактной системе
прерыватель заменен бесконтактным
электронным датчиком, посылающим импульсы тока низкого напряжения и распределяющим ток высокого
напряжения в соответствии с порядком
работы цилиндров двигателя.

из 14

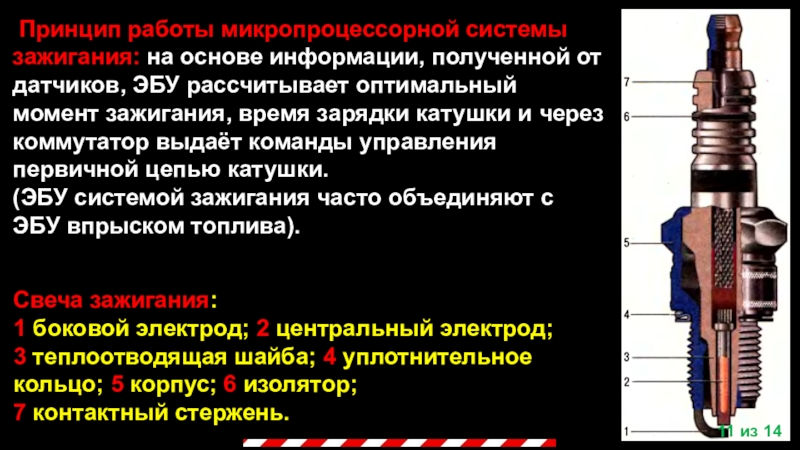

уплотнительное кольцо; 5 корпус; 6 изолятор;
7 контактный стержень.

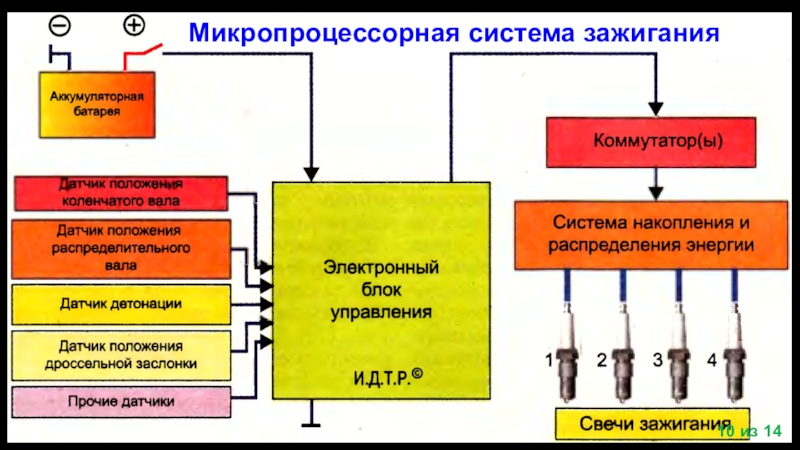

Принцип работы микропроцессорной системы зажигания: на основе информации, полученной от датчиков, ЭБУ рассчитывает оптимальный момент зажи­гания, время зарядки катушки и через коммутатор вы­даёт команды управления первичной цепью катуш­ки.
(ЭБУ системой зажигания часто объединяют с ЭБУ впрыском топлива).

из 14

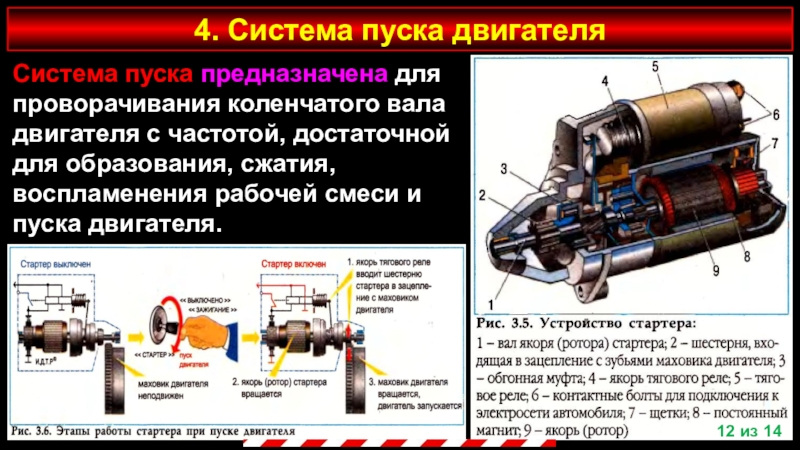

рабочей смеси и
пуска двигателя.

4. Система пуска двигателя

из 14

13.02 Электрооборудование автомобиля - 13.mp4

2008.

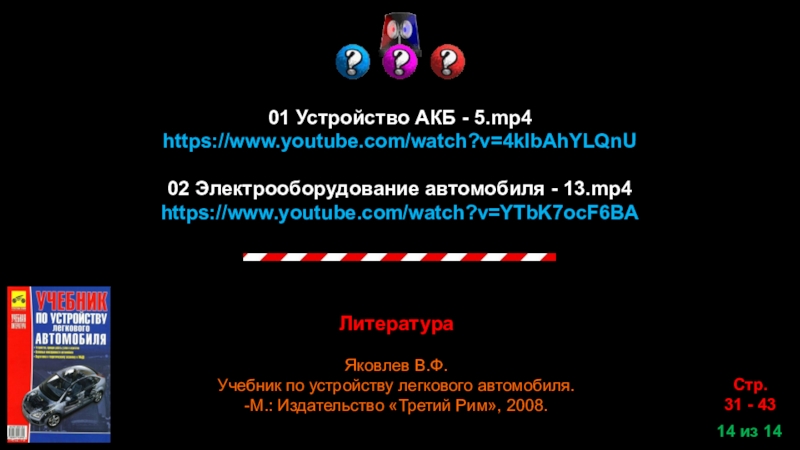

01 Устройство АКБ - 5.mp4
