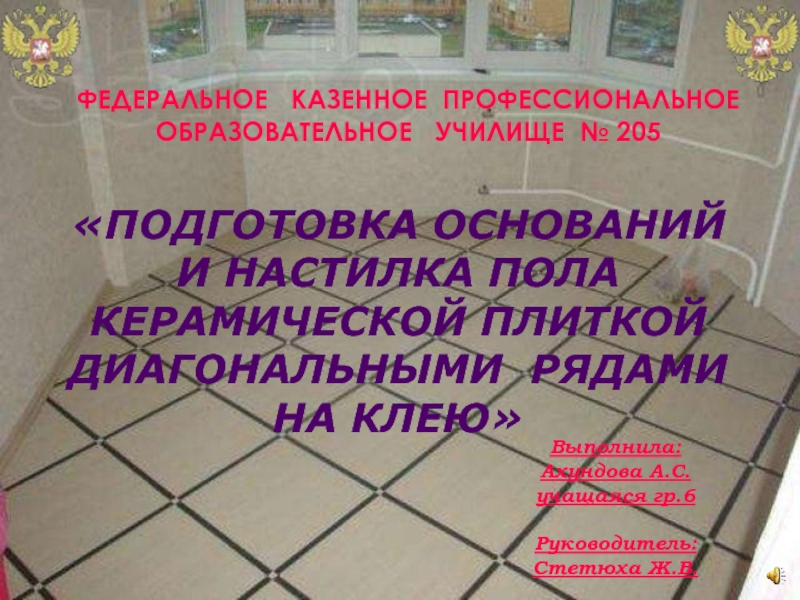

Презентация, доклад выпускной экзаменационной работы на тему Подготовка оснований и настилка пола керамической плиткой на клею диагональными рядами

настилка пола керамической плиткой диагональными рядами на клею»

Выполнила:
Ахундова А.С.
учащаяся гр.6

Руководитель:
Стетюха Ж.В.

вид

-Защищает поверхности от
воздействия воды

- Улучшают санитарно-
гигиенические условия
помещений

-Повышает долговечность и
экономичность

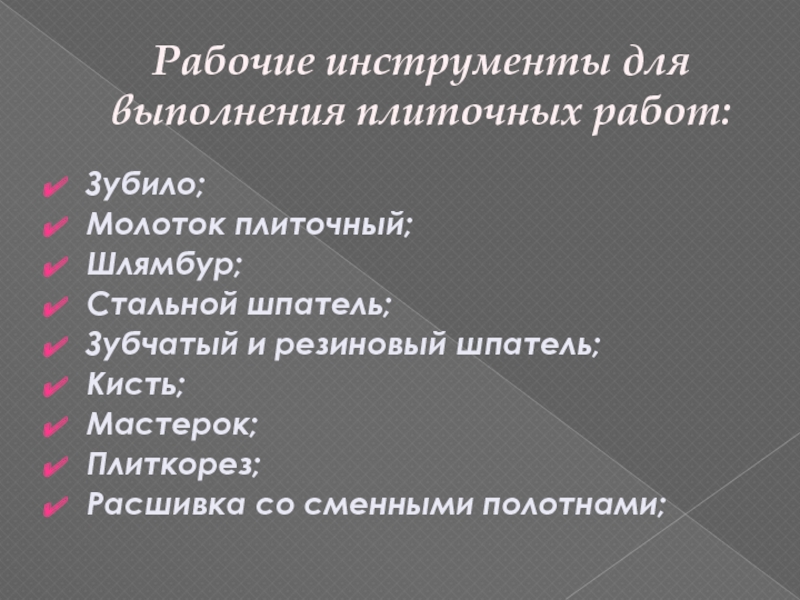

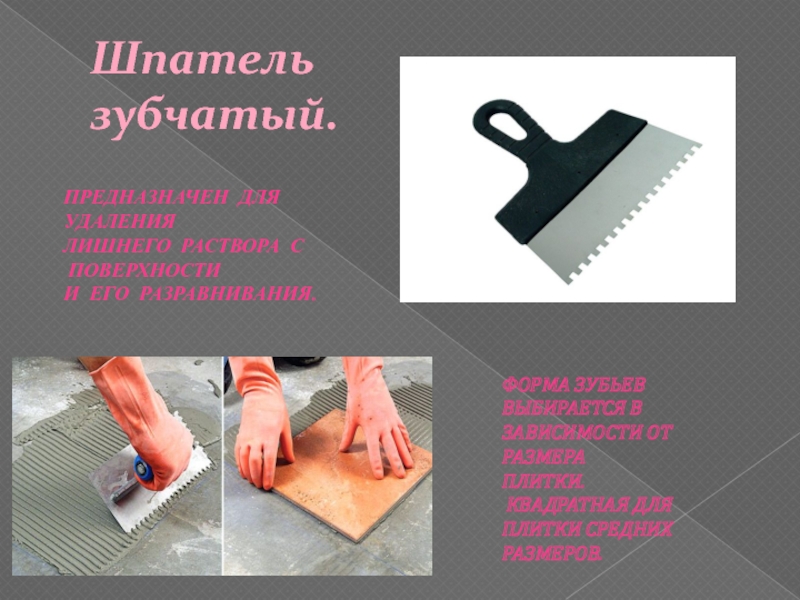

со сменными полотнами;

зависимости от размера
плитки.
Квадратная для
плитки средних размеров.

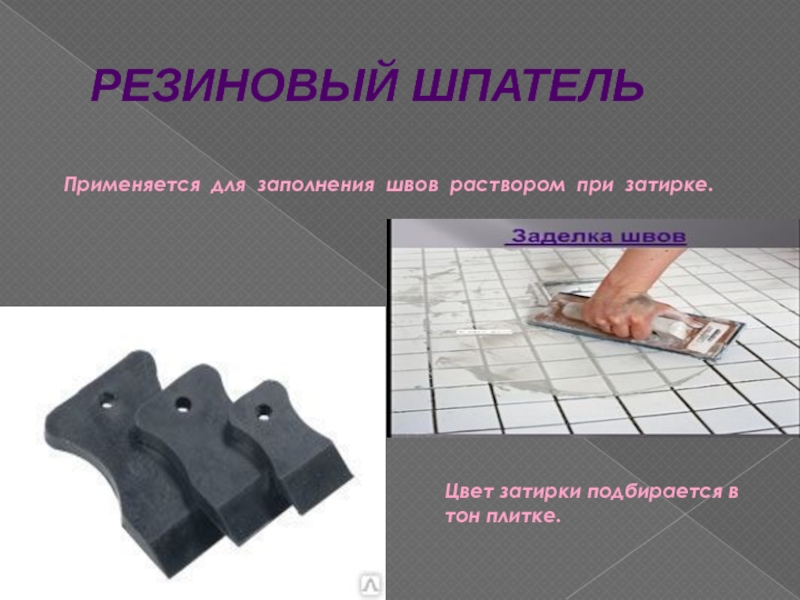

в
тон плитке.

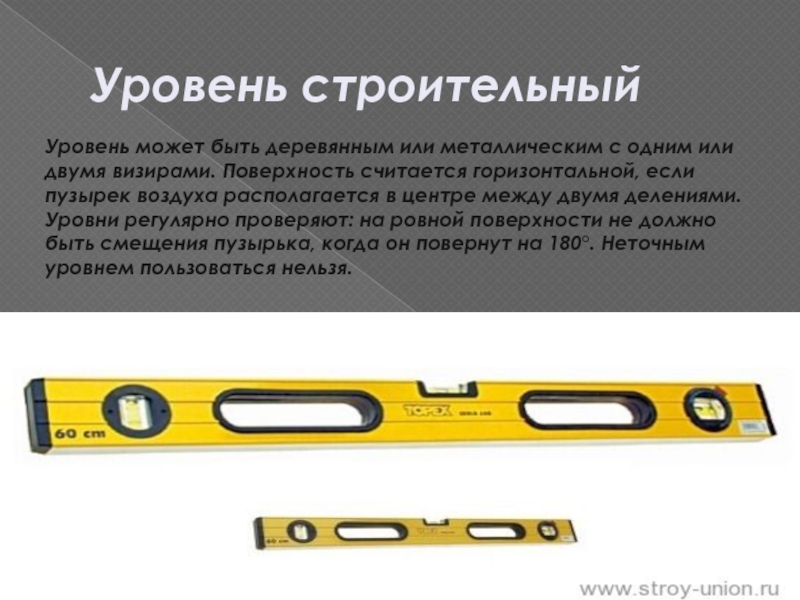

визирами. Поверхность считается горизонтальной, если пузырек воздуха располагается в центре между двумя делениями. Уровни регулярно проверяют: на ровной поверхности не должно быть смещения пузырька, когда он повернут на 180. Неточным уровнем пользоваться нельзя.

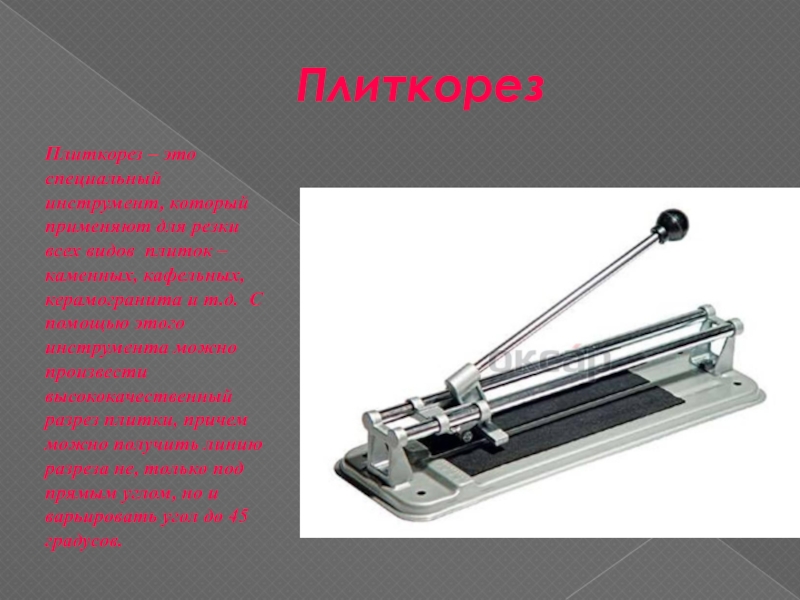

 плиток – каменных, кафельных, керамогранита и т.д.  С помощью этого инструмента можно произвести высококачественный разрез плитки, причем  можно получить линию разреза не, только под прямым углом, но и варьировать угол до 45 градусов.

После окончания работы их очищают, иногда промывают водой и протирают насухо. Бережное и аккуратное пользование инструментом один из резервов повышения качества выполняемых работ.

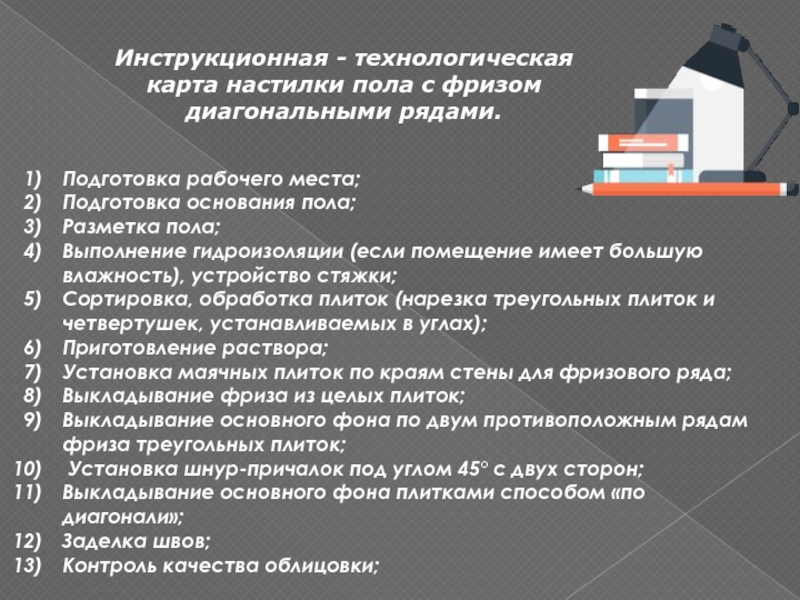

места;
Подготовка основания пола;

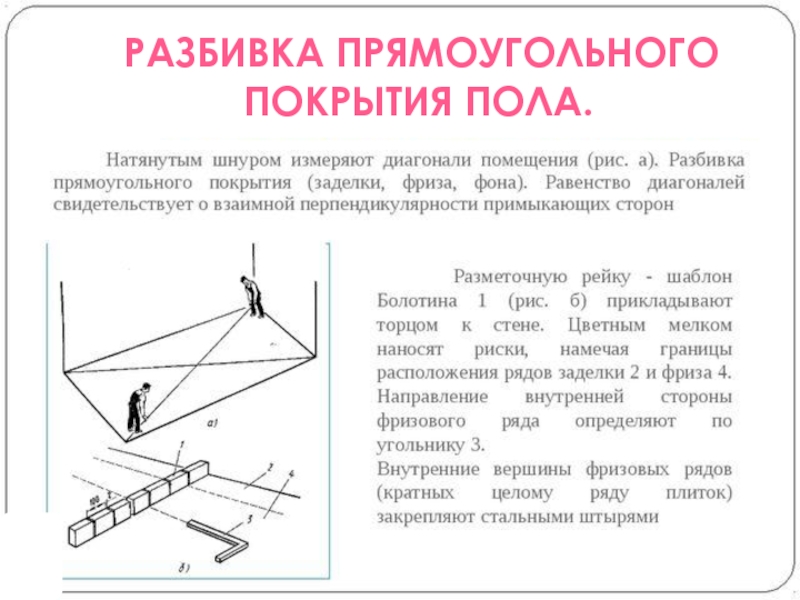

Разметка пола;
Выполнение гидроизоляции (если помещение имеет большую влажность), устройство стяжки;
Сортировка, обработка плиток (нарезка треугольных плиток и четвертушек, устанавливаемых в углах);
Приготовление раствора;
Установка маячных плиток по краям стены для фризового ряда;
Выкладывание фриза из целых плиток;
Выкладывание основного фона по двум противоположным рядам фриза треугольных плиток;
Установка шнур-причалок под углом 45 с двух сторон;
Выкладывание основного фона плитками способом «по диагонали»;
Заделка швов;

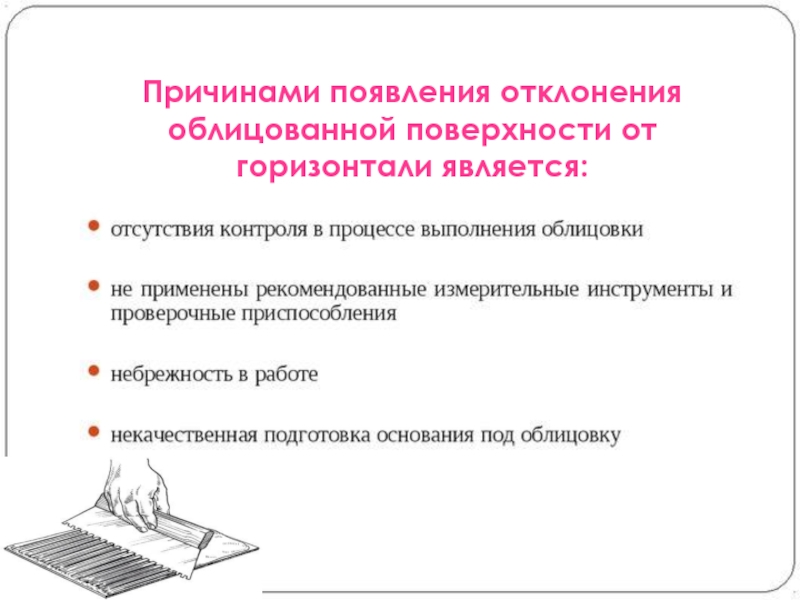

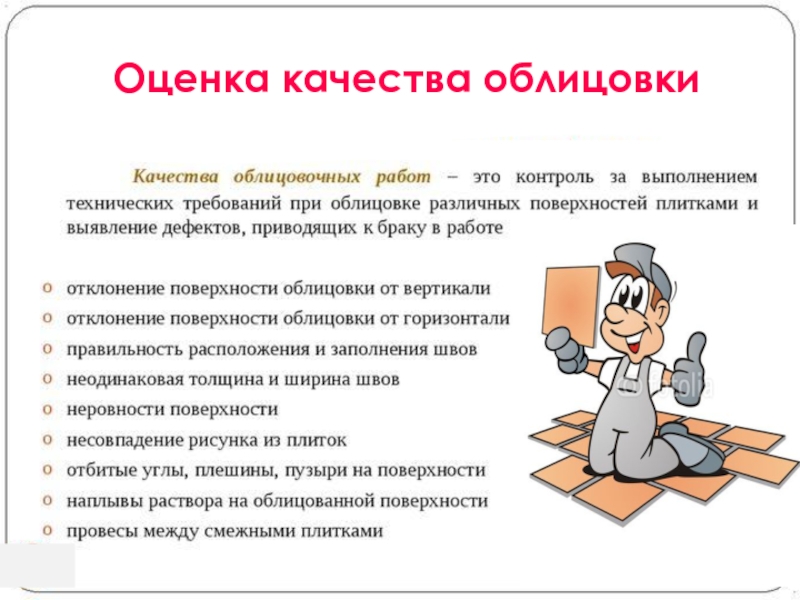

Контроль качества облицовки;

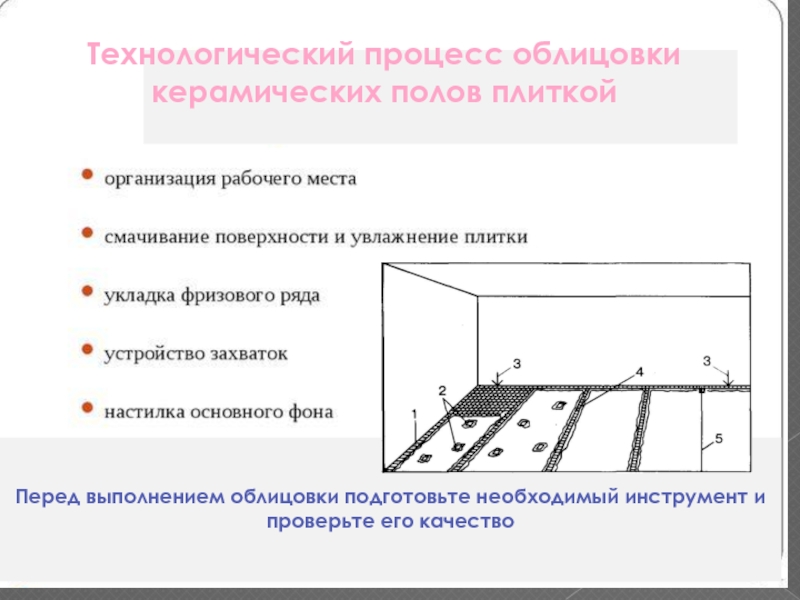

и проверьте его качество

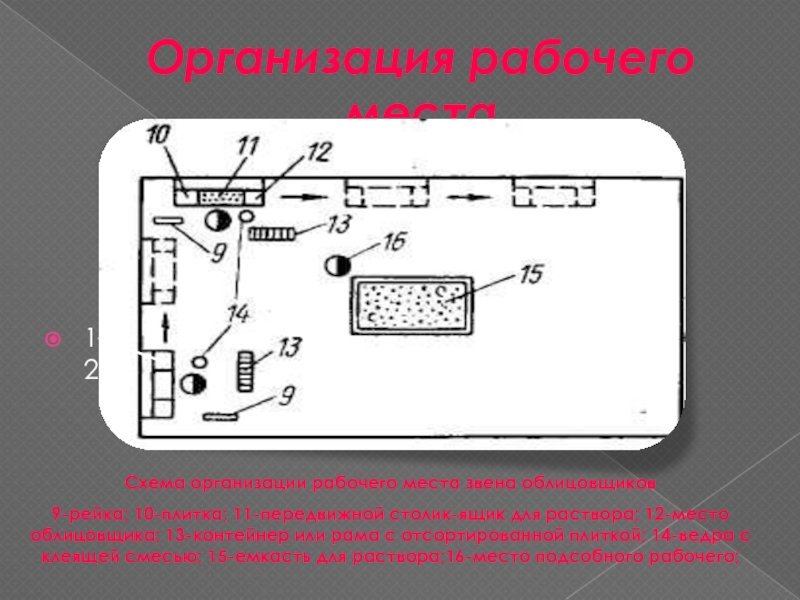

для раствора; 12-место облицовщика; 13-контейнер или рама с отсортированной плиткой; 14-ведра с клеящей смесью; 15-емкасть для раствора;16-место подсобного рабочего;

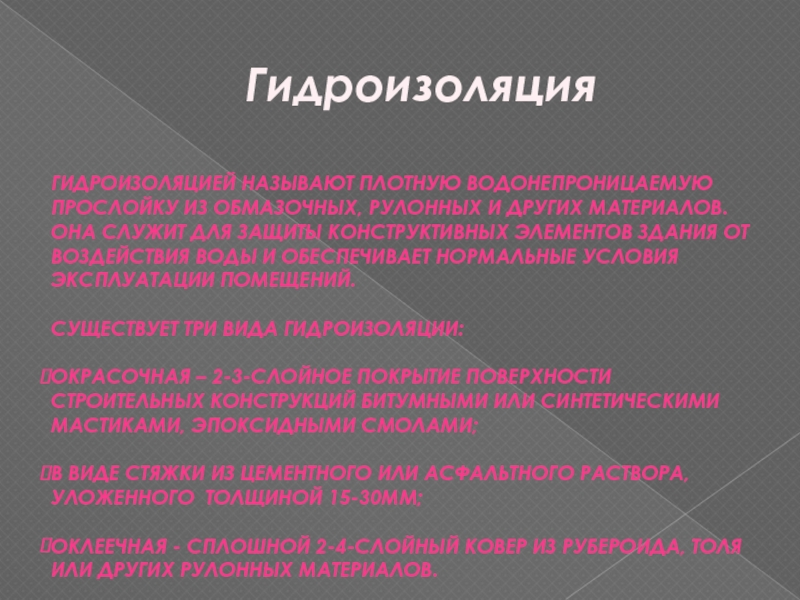

Она служит для защиты конструктивных элементов здания от воздействия воды и обеспечивает нормальные условия эксплуатации помещений.

Существует три вида гидроизоляции:

Окрасочная – 2-3-слойное покрытие поверхности строительных конструкций битумными или синтетическими мастиками, эпоксидными смолами;

В виде стяжки из цементного или асфальтного раствора, уложенного толщиной 15-30мм;

Оклеечная - сплошной 2-4-слойный ковер из рубероида, толя или других рулонных материалов.

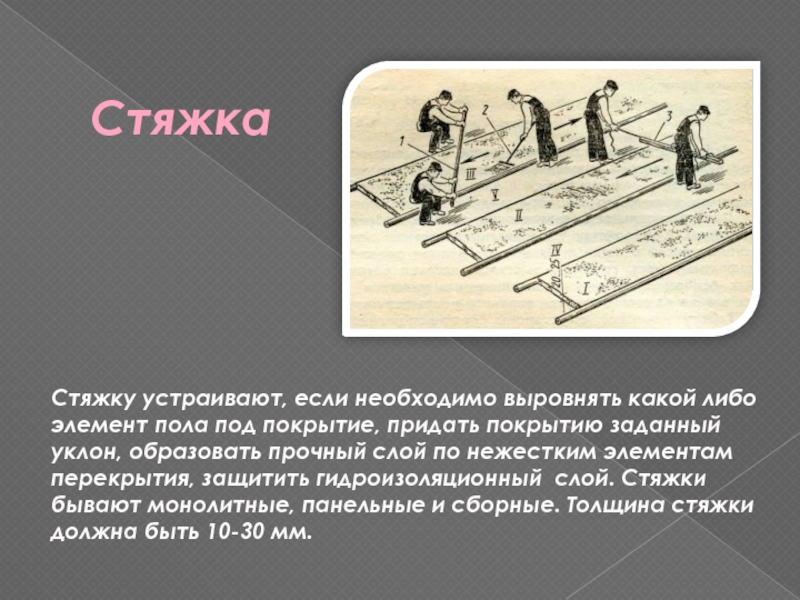

придать покрытию заданный уклон, образовать прочный слой по нежестким элементам перекрытия, защитить гидроизоляционный слой. Стяжки бывают монолитные, панельные и сборные. Толщина стяжки должна быть 10-30 мм.

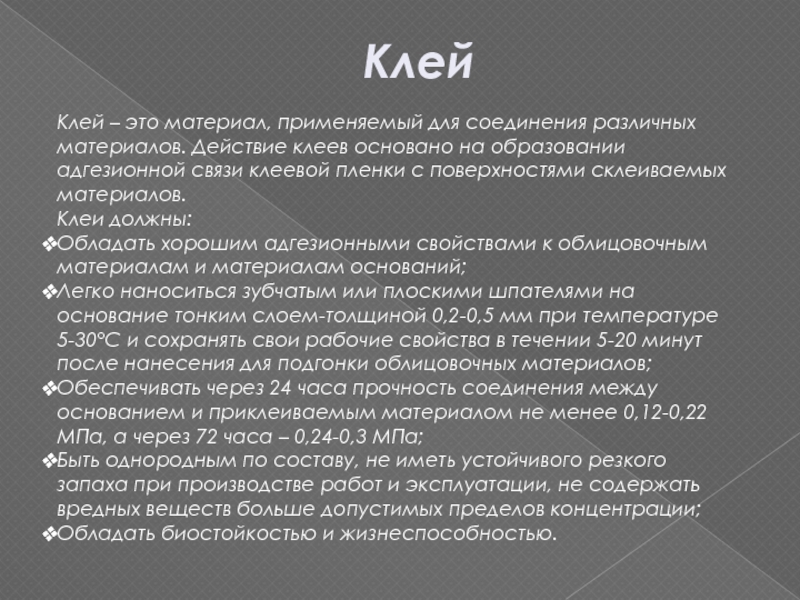

основано на образовании адгезионной связи клеевой пленки с поверхностями склеиваемых материалов.
Клеи должны:
Обладать хорошим адгезионными свойствами к облицовочным материалам и материалам оснований;
Легко наноситься зубчатым или плоскими шпателями на основание тонким слоем-толщиной 0,2-0,5 мм при температуре 5-30С и сохранять свои рабочие свойства в течении 5-20 минут после нанесения для подгонки облицовочных материалов;
Обеспечивать через 24 часа прочность соединения между основанием и приклеиваемым материалом не менее 0,12-0,22 МПа, а через 72 часа – 0,24-0,3 МПа;
Быть однородным по составу, не иметь устойчивого резкого запаха при производстве работ и эксплуатации, не содержать вредных веществ больше допустимых пределов концентрации;
Обладать биостойкостью и жизнеспособностью.

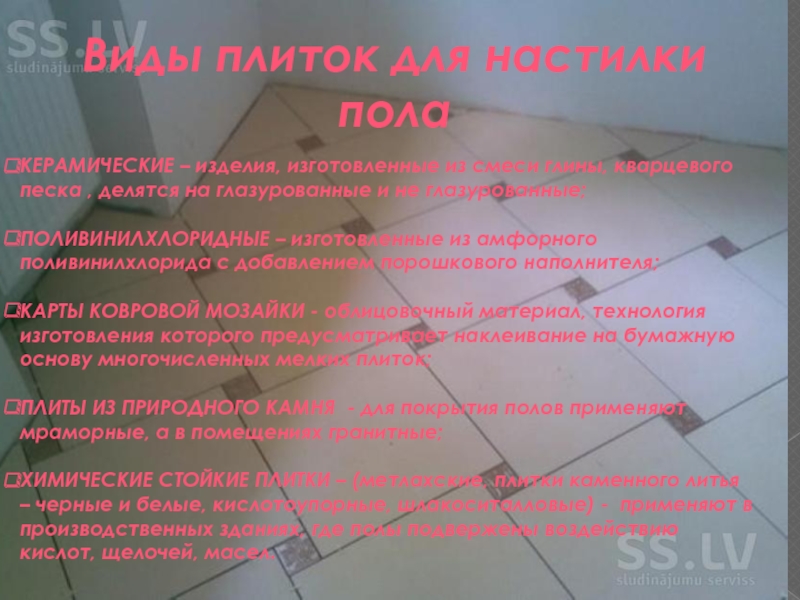

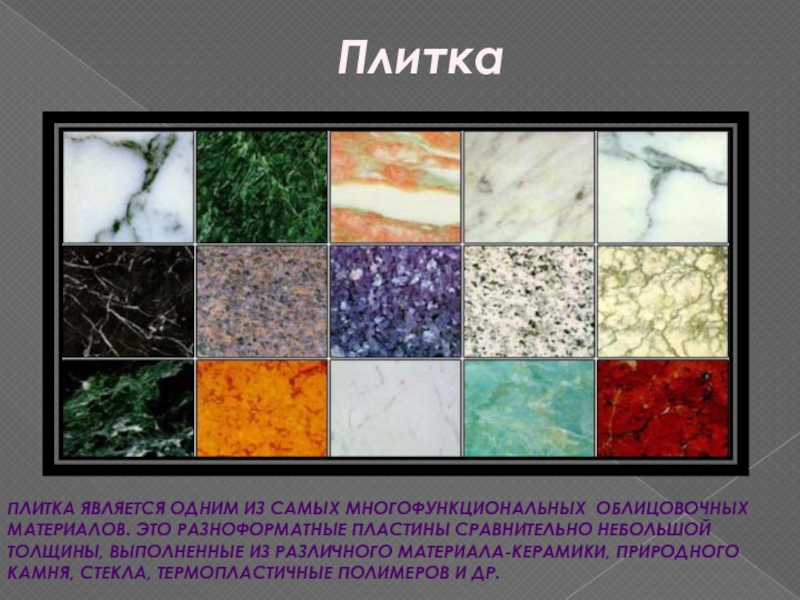

сравнительно небольшой толщины, выполненные из различного материала-керамики, природного камня, стекла, термопластичные полимеров и др.

кварцевого песка , делятся на глазурованные и не глазурованные;

ПОЛИВИНИЛХЛОРИДНЫЕ – изготовленные из амфорного поливинилхлорида с добавлением порошкового наполнителя;

КАРТЫ КОВРОВОЙ МОЗАЙКИ - облицовочный материал, технология изготовления которого предусматривает наклеивание на бумажную основу многочисленных мелких плиток;

ПЛИТЫ ИЗ ПРИРОДНОГО КАМНЯ - для покрытия полов применяют мраморные, а в помещениях гранитные;

ХИМИЧЕСКИЕ СТОЙКИЕ ПЛИТКИ – (метлахские, плитки каменного литья – черные и белые, кислотоупорные, шлакоситалловые) - применяют в производственных зданиях, где полы подвержены воздействию кислот, щелочей, масел.

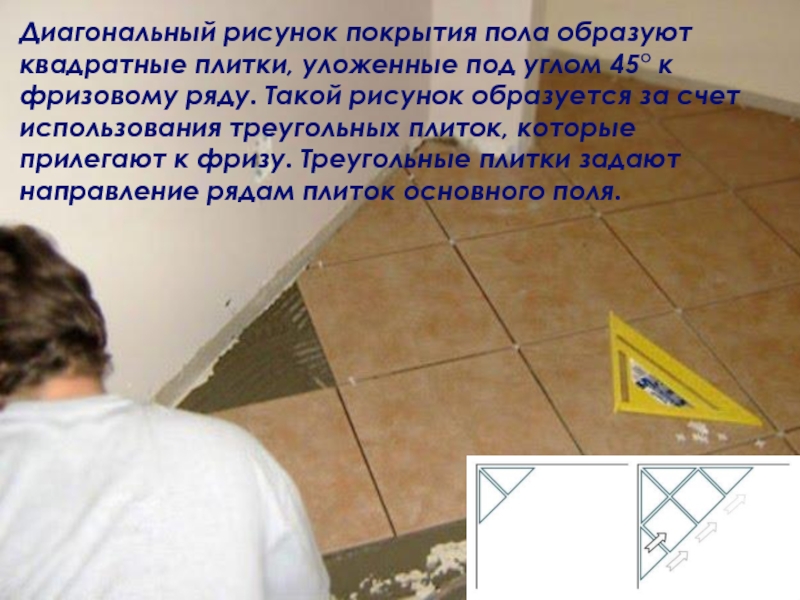

к фризовому ряду. Такой рисунок образуется за счет использования треугольных плиток, которые прилегают к фризу. Треугольные плитки задают направление рядам плиток основного поля.

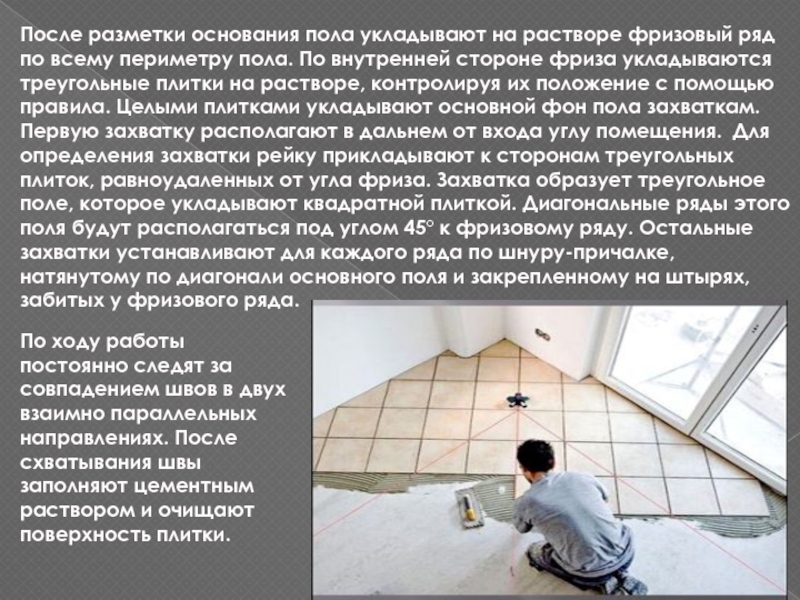

периметру пола. По внутренней стороне фриза укладываются треугольные плитки на растворе, контролируя их положение с помощью правила. Целыми плитками укладывают основной фон пола захваткам. Первую захватку располагают в дальнем от входа углу помещения. Для определения захватки рейку прикладывают к сторонам треугольных плиток, равноудаленных от угла фриза. Захватка образует треугольное поле, которое укладывают квадратной плиткой. Диагональные ряды этого поля будут располагаться под углом 45 к фризовому ряду. Остальные захватки устанавливают для каждого ряда по шнуру-причалке, натянутому по диагонали основного поля и закрепленному на штырях, забитых у фризового ряда.

По ходу работы постоянно следят за совпадением швов в двух взаимно параллельных направлениях. После схватывания швы заполняют цементным раствором и очищают поверхность плитки.

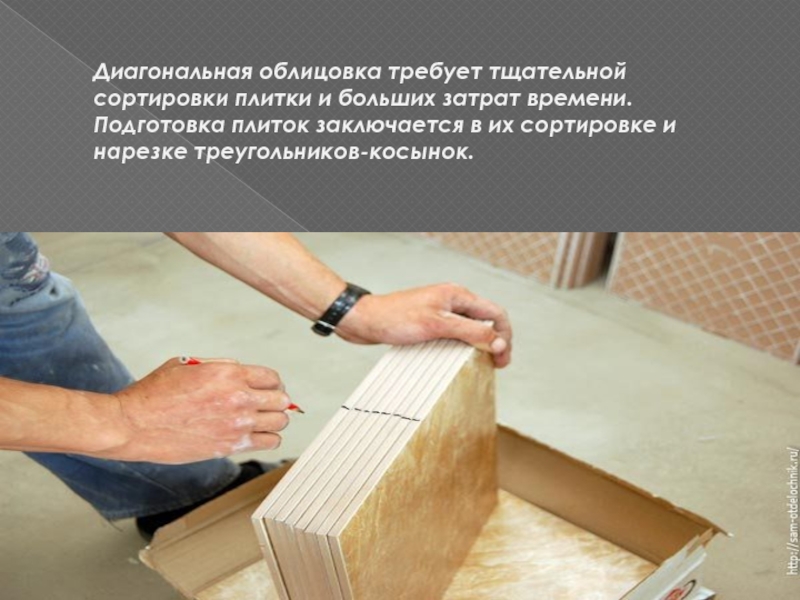

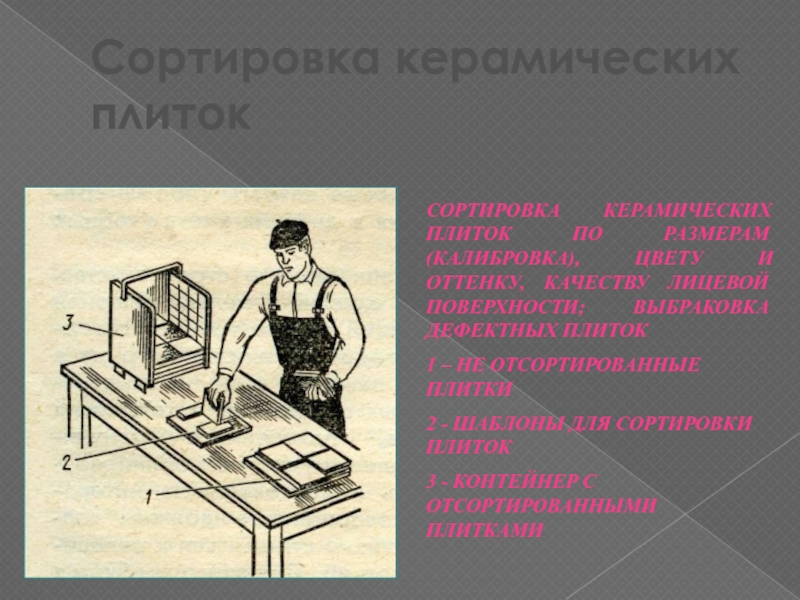

плиток заключается в их сортировке и нарезке треугольников-косынок.

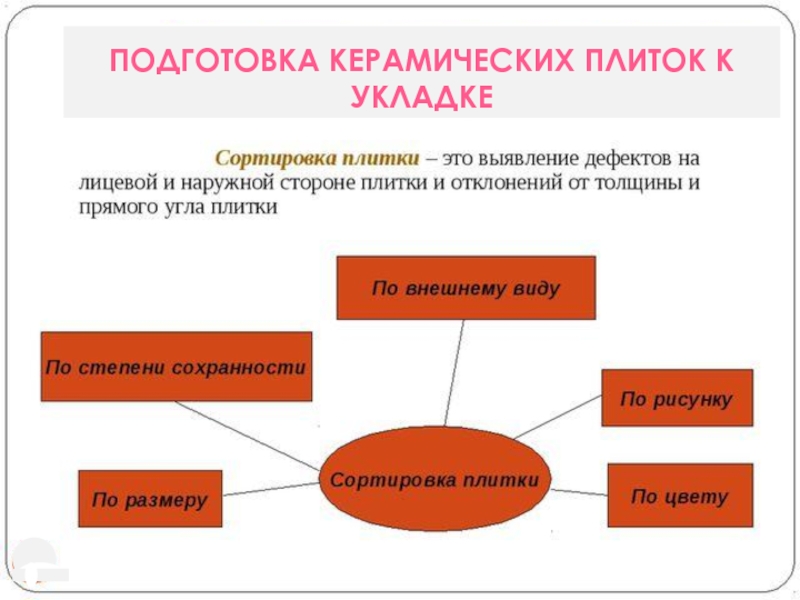

качеству лицевой поверхности; выбраковка дефектных плиток
1 – не отсортированные плитки
2 - шаблоны для сортировки плиток
3 - контейнер с отсортированными плитками

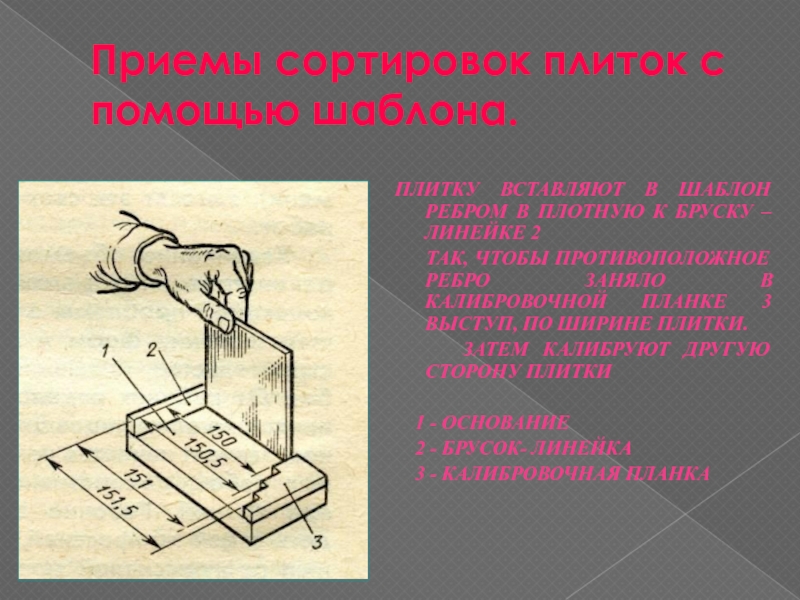

плотную к бруску – линейке 2
так, чтобы противоположное ребро заняло в калибровочной планке 3 выступ, по ширине плитки.
Затем калибруют другую сторону плитки

1 - основание
2 - брусок- линейка
3 - калибровочная планка

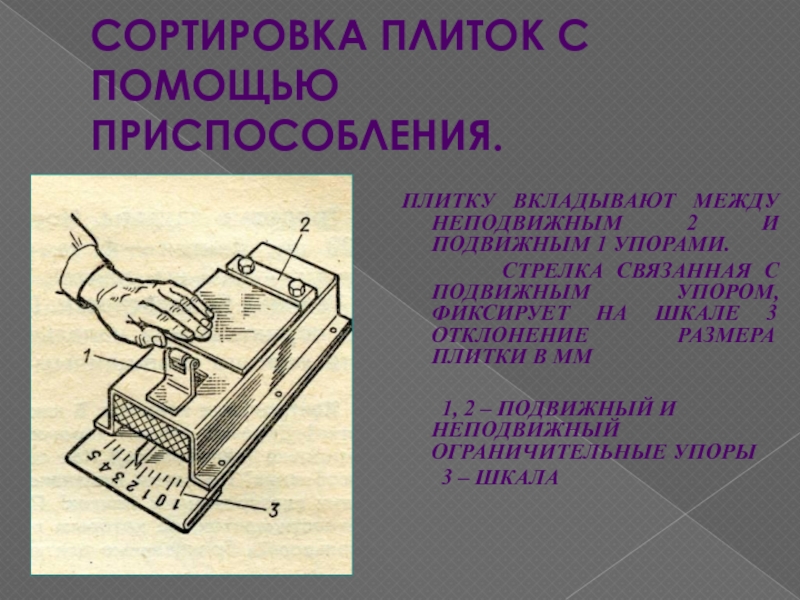

1 упорами.
Стрелка связанная с подвижным упором, фиксирует на шкале 3 отклонение размера плитки в мм

1, 2 – подвижный и неподвижный ограничительные упоры
3 – шкала

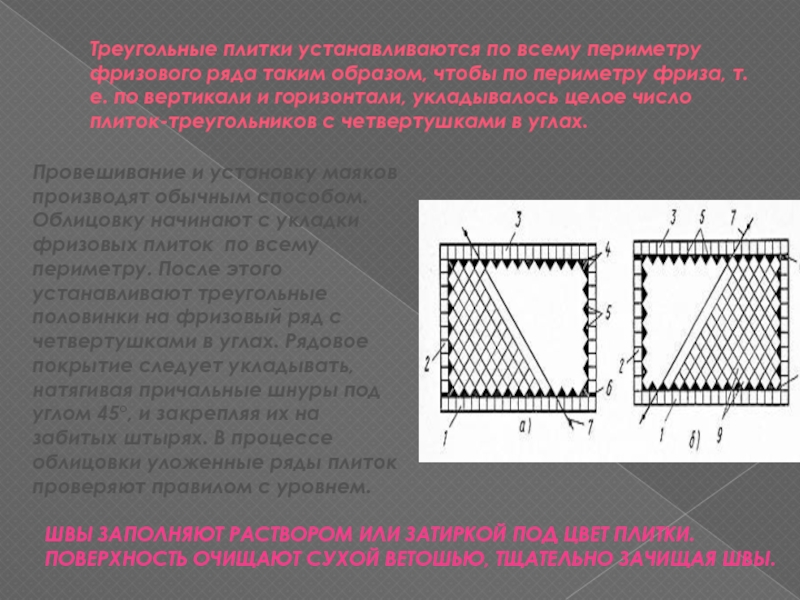

по периметру фриза, т.е. по вертикали и горизонтали, укладывалось целое число плиток-треугольников с четвертушками в углах.

Провешивание и установку маяков производят обычным способом. Облицовку начинают с укладки фризовых плиток по всему периметру. После этого устанавливают треугольные половинки на фризовый ряд с четвертушками в углах. Рядовое покрытие следует укладывать, натягивая причальные шнуры под углом 45, и закрепляя их на забитых штырях. В процессе облицовки уложенные ряды плиток проверяют правилом с уровнем.

Швы заполняют раствором или затиркой под цвет плитки. Поверхность очищают сухой ветошью, тщательно зачищая швы.

Охрана труда включает в себя вопросы трудового законодательства, техники безопасности, санитарно-гигиенических мероприятий, противопожарной безопасности, а также надзор и контроль за выполнением требований норм и правил по охране труда.

Охрана труда

Санитарно-гигиенические мероприятия

Мероприятия, которые направлены на соблюдение санитарных и гигиенических норм на рабочем месте и на производстве в целом:
Должны быть оборудованы туалетная комната, душевая, комната отдыха, комната приема пищи, раздевалка, курилка;

Работники должны быть обеспечены спецодеждой;
Помещения должны хорошо освещаться, должна быть обязательна вентиляция.

обследование работников;
Санитарно-курортное лечение работников;
Строительство профилакториев, спортивных комплексов.

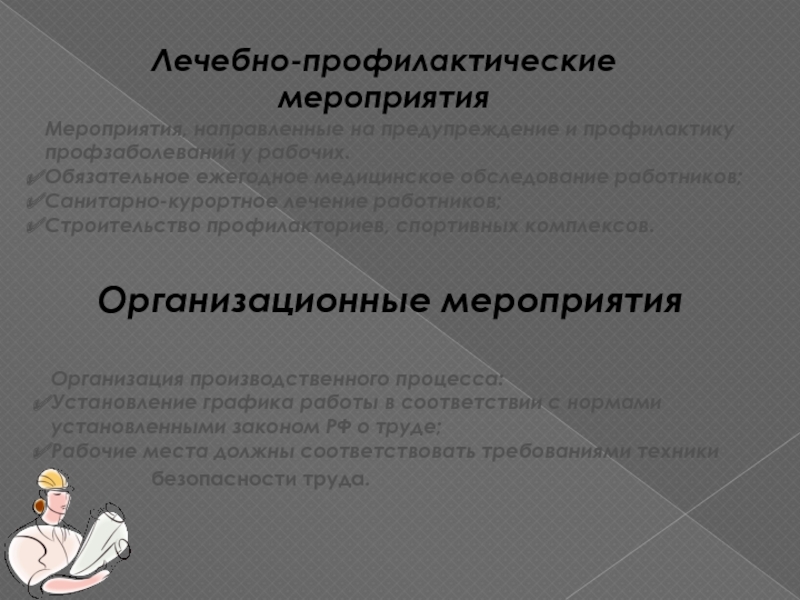

Лечебно-профилактические мероприятия

Организационные мероприятия

Организация производственного процесса:
Установление графика работы в соответствии с нормами установленными законом РФ о труде;
Рабочие места должны соответствовать требованиями техники

безопасности труда.

своей трудовой деятельности.

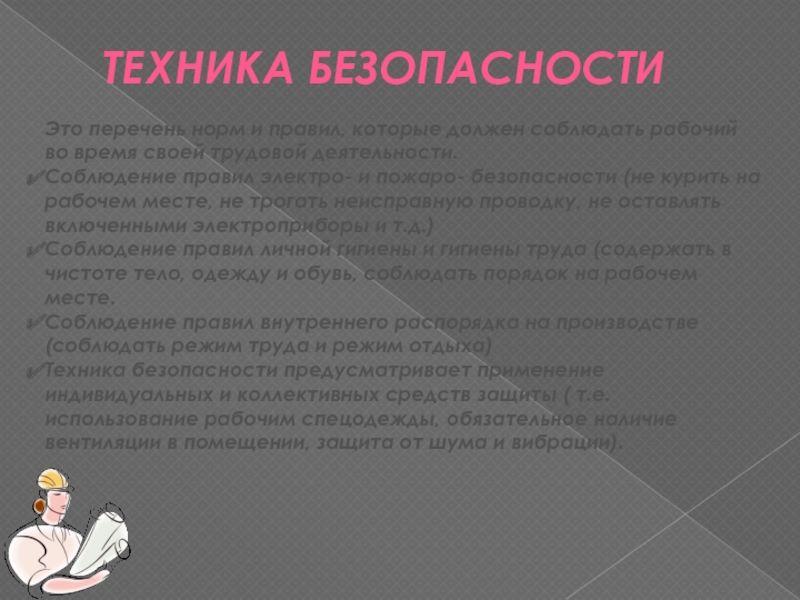

Соблюдение правил электро- и пожаро- безопасности (не курить на рабочем месте, не трогать неисправную проводку, не оставлять включенными электроприборы и т.д.)
Соблюдение правил личной гигиены и гигиены труда (содержать в чистоте тело, одежду и обувь, соблюдать порядок на рабочем месте.
Соблюдение правил внутреннего распорядка на производстве (соблюдать режим труда и режим отдыха)
Техника безопасности предусматривает применение индивидуальных и коллективных средств защиты ( т.е. использование рабочим спецодежды, обязательное наличие вентиляции в помещении, защита от шума и вибрации).

Техника безопасности

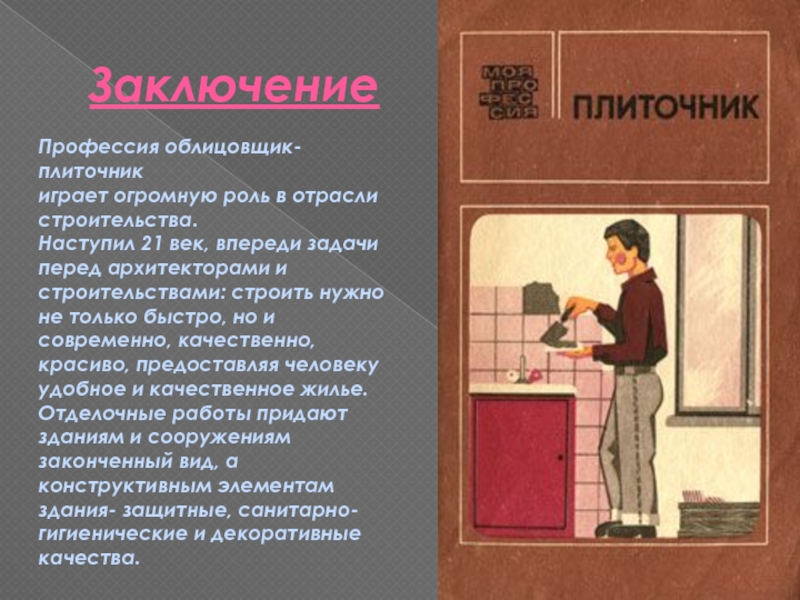

перед архитекторами и строительствами: строить нужно не только быстро, но и современно, качественно, красиво, предоставляя человеку удобное и качественное жилье.
Отделочные работы придают зданиям и сооружениям законченный вид, а конструктивным элементам здания- защитные, санитарно-гигиенические и декоративные качества.
