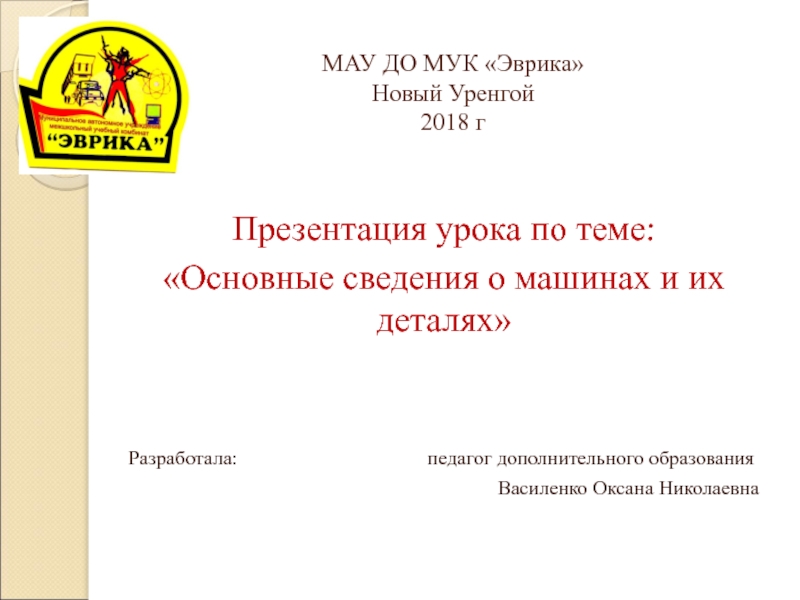

Презентация, доклад урока Основные сведения о машинах и их деталях

сведения о машинах и их деталях»


Разработала: педагог дополнительного образования
Василенко Оксана Николаевна

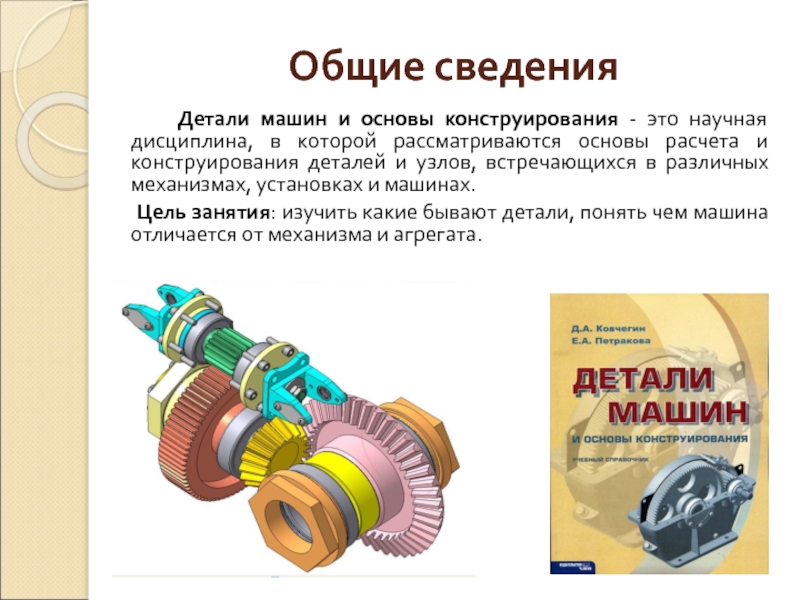

научная дисциплина, в которой рассматриваются основы расчета и конструирования деталей и узлов, встречающихся в различных механизмах, установках и машинах.
Цель занятия: изучить какие бывают детали, понять чем машина отличается от механизма и агрегата.

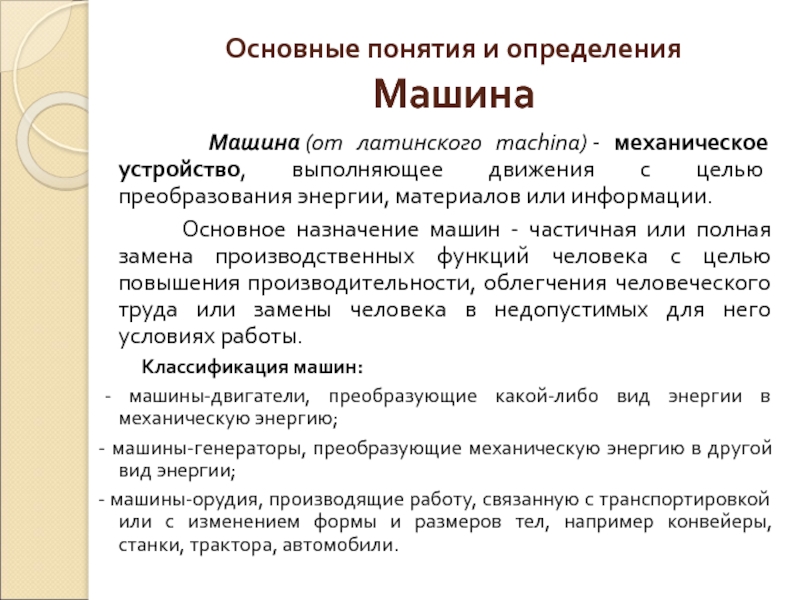

механическое устройство, выполняющее движения с целью преобразования энергии, материалов или информации.
Основное назначение машин - частичная или полная замена производственных функций человека с целью повышения производительности, облегчения человеческого труда или замены человека в недопустимых для него условиях работы.
Классификация машин:
- машины-двигатели, преобразующие какой-либо вид энергии в механическую энергию;
- машины-генераторы, преобразующие механическую энергию в другой вид энергии;

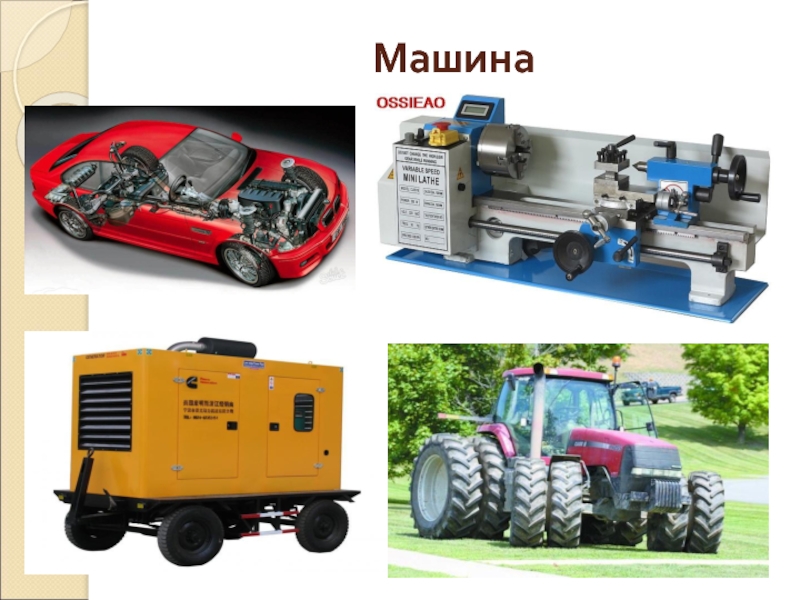

- машины-орудия, производящие работу, связанную с транспортировкой или с изменением формы и размеров тел, например конвейеры, станки, трактора, автомобили.

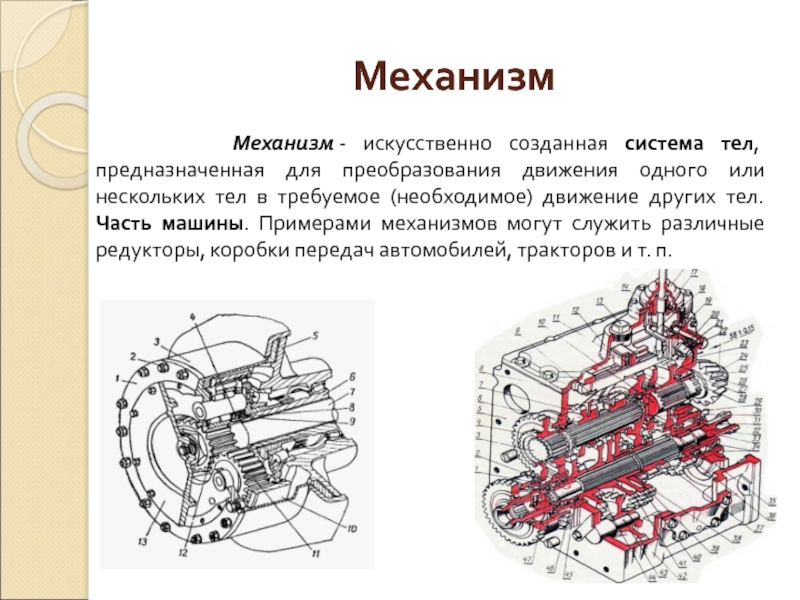

для преобразования движения одного или нескольких тел в требуемое (необходимое) движение других тел. Часть машины. Примерами механизмов могут служить различные редукторы, коробки передач автомобилей, тракторов и т. п.

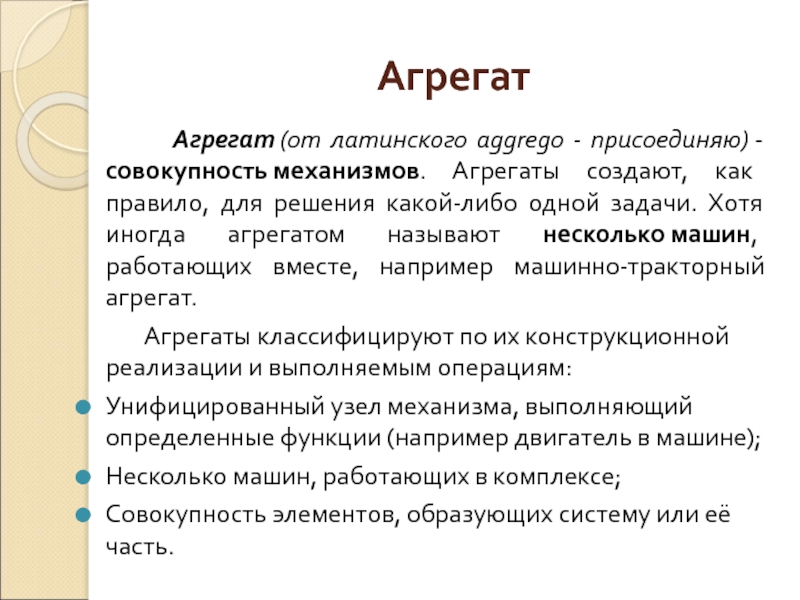

Агрегаты создают, как правило, для решения какой-либо одной задачи. Хотя иногда агрегатом называют несколько машин, работающих вместе, например машинно-тракторный агрегат.
Агрегаты классифицируют по их конструкционной реализации и выполняемым операциям:
Унифицированный узел механизма, выполняющий определенные функции (например двигатель в машине);
Несколько машин, работающих в комплексе;
Совокупность элементов, образующих систему или её часть.

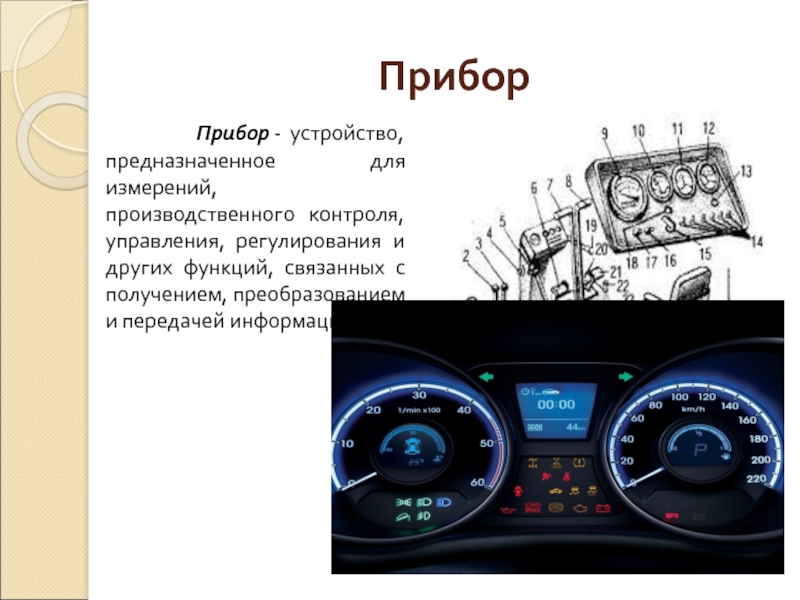

производственного контроля, управления, регулирования и других функций, связанных с получением, преобразованием и передачей информации.

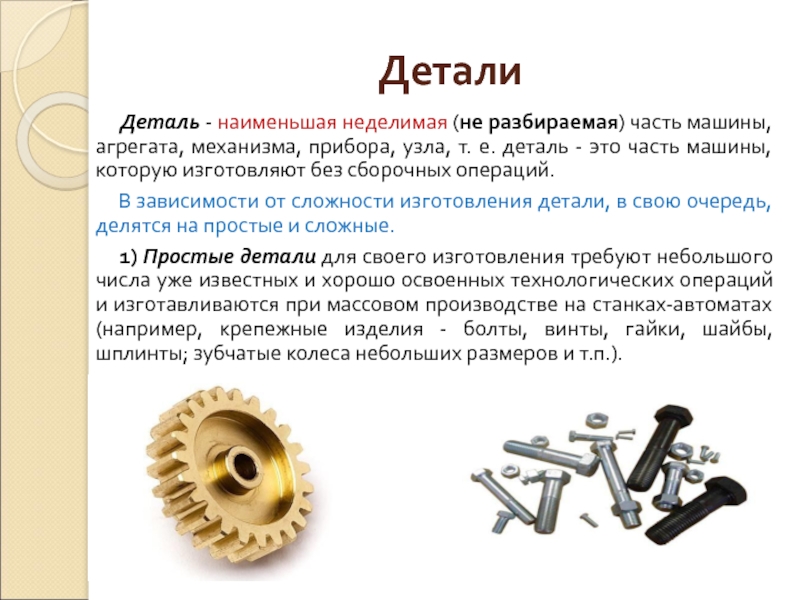

машины, агрегата, механизма, прибора, узла, т. е. деталь - это часть машины, которую изготовляют без сборочных операций.
В зависимости от сложности изготовления детали, в свою очередь, делятся на простые и сложные.
1) Простые детали для своего изготовления требуют небольшого числа уже известных и хорошо освоенных технологических операций и изготавливаются при массовом производстве на станках-автоматах (например, крепежные изделия - болты, винты, гайки, шайбы, шплинты; зубчатые колеса небольших размеров и т.п.).

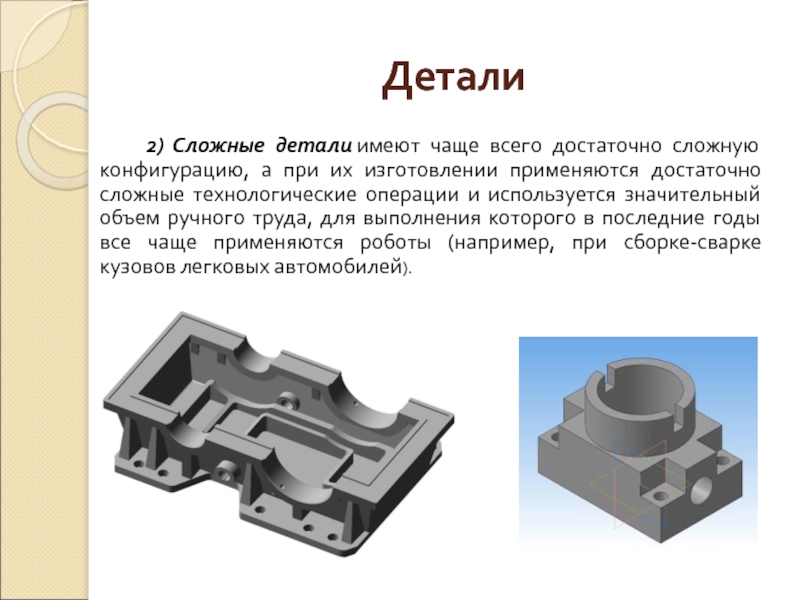

а при их изготовлении применяются достаточно сложные технологические операции и используется значительный объем ручного труда, для выполнения которого в последние годы все чаще применяются роботы (например, при сборке-сварке кузовов легковых автомобилей).

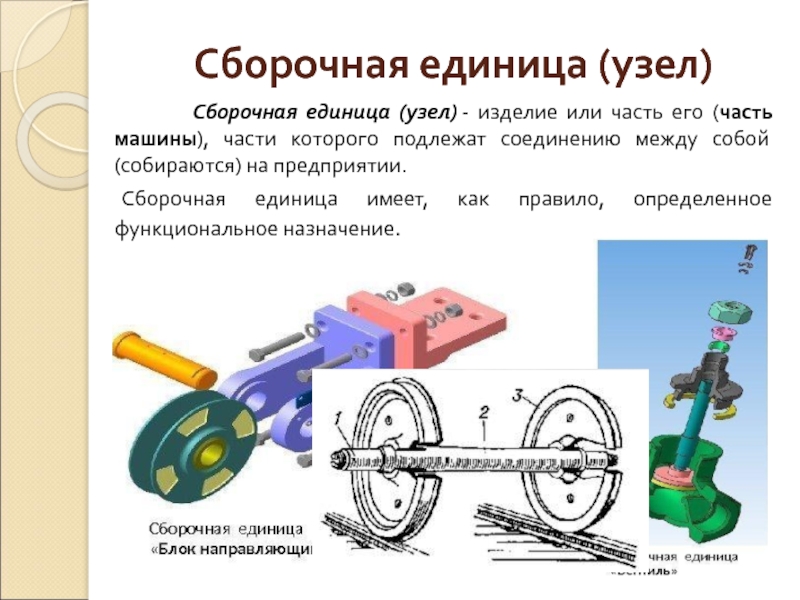

изделие или часть его (часть машины), части которого подлежат соединению между собой (собираются) на предприятии.
  Сборочная единица имеет, как правило, определенное функциональное назначение.

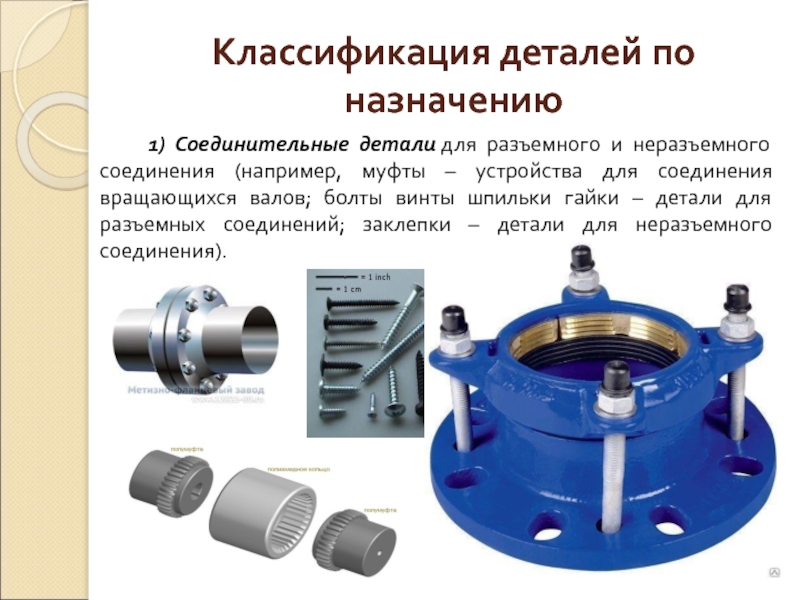

неразъемного соединения (например, муфты – устройства для соединения вращающихся валов; болты винты шпильки гайки – детали для разъемных соединений; заклепки – детали для неразъемного соединения).

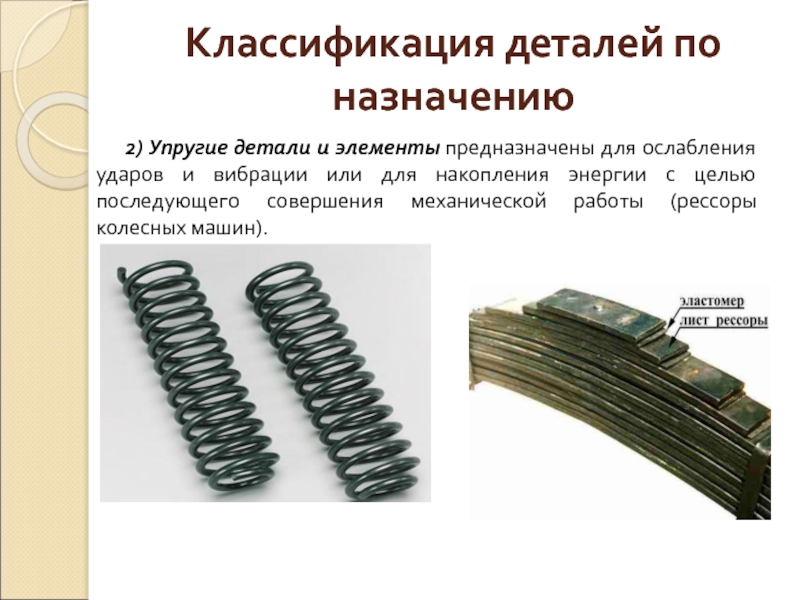

для ослабления ударов и вибрации или для накопления энергии с целью последующего совершения механической работы (рессоры колесных машин).

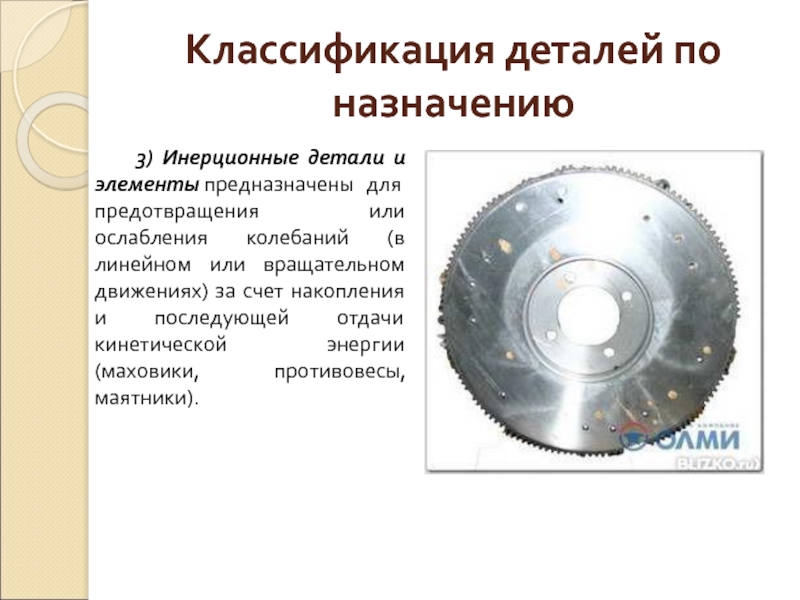

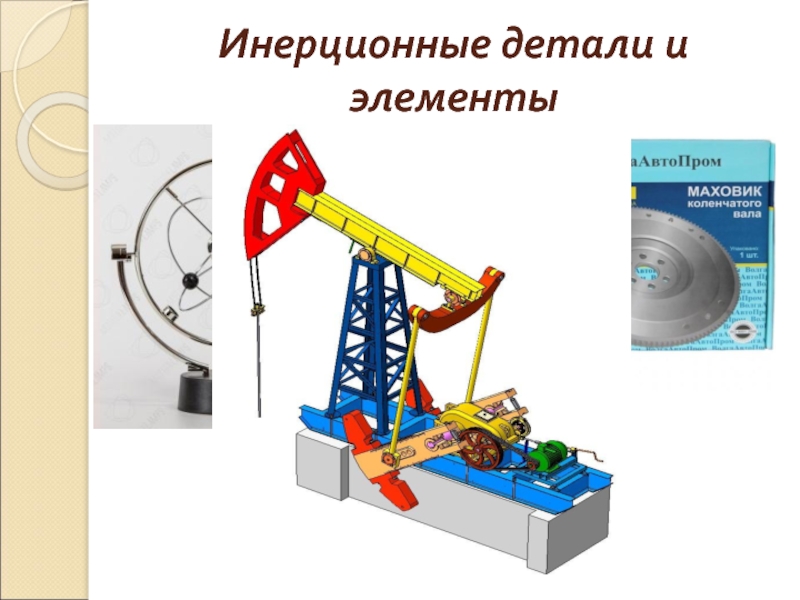

для предотвращения или ослабления колебаний (в линейном или вращательном движениях) за счет накопления и последующей отдачи кинетической энергии (маховики, противовесы, маятники).

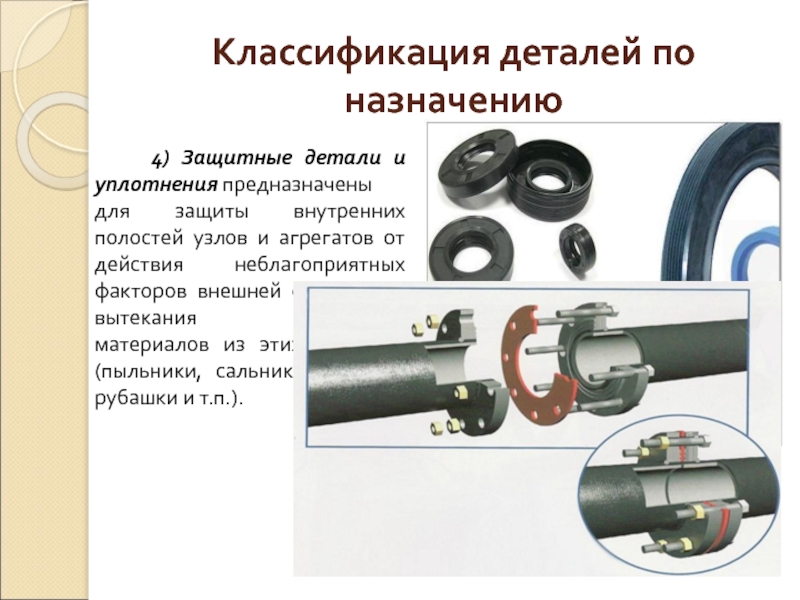

для защиты внутренних полостей узлов и агрегатов от действия неблагоприятных факторов внешней среды и от вытекания смазочных материалов из этих полостей (пыльники, сальники, крышки, рубашки и т.п.).

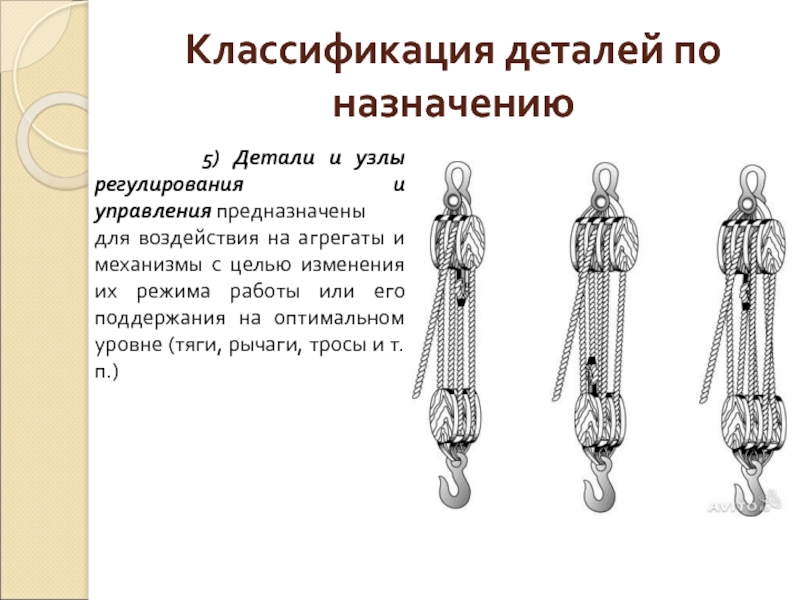

регулирования и управления предназначены для воздействия на агрегаты и механизмы с целью изменения их режима работы или его поддержания на оптимальном уровне (тяги, рычаги, тросы и т.п.)

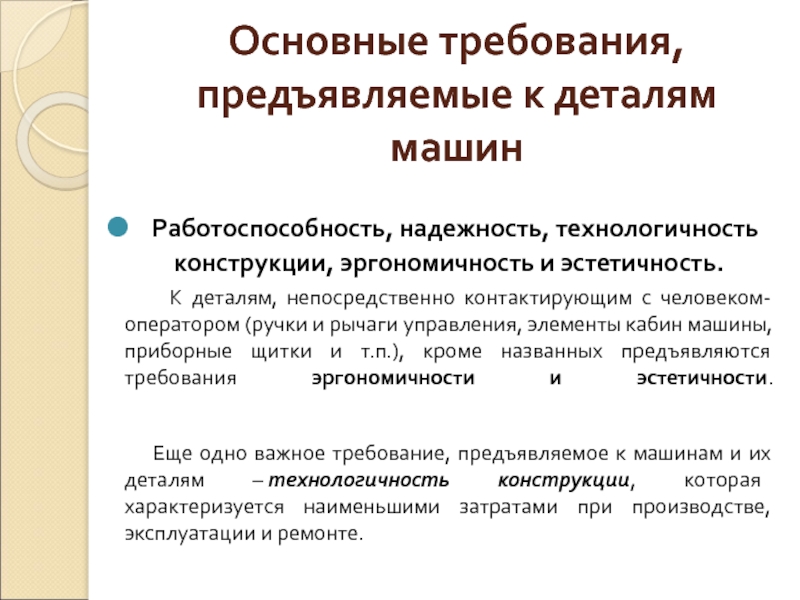

эргономичность и эстетичность.
К деталям, непосредственно контактирующим с человеком-оператором (ручки и рычаги управления, элементы кабин машины, приборные щитки и т.п.), кроме названных предъявляются требования эргономичности и эстетичности.
Еще одно важное требование, предъявляемое к машинам и их деталям – технологичность конструкции, которая характеризуется наименьшими затратами при производстве, эксплуатации и ремонте.

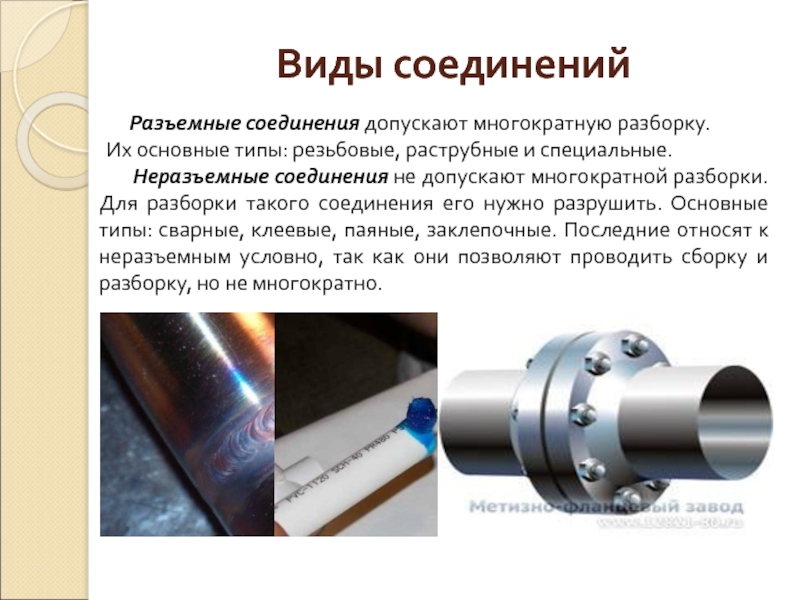

резьбовые, раструбные и специальные.
Неразъемные соединения не допускают многократной разборки. Для разборки такого соединения его нужно разрушить. Основные типы: сварные, клеевые, паяные, заклепочные. Последние относят к неразъемным условно, так как они позволяют проводить сборку и разборку, но не многократно.
