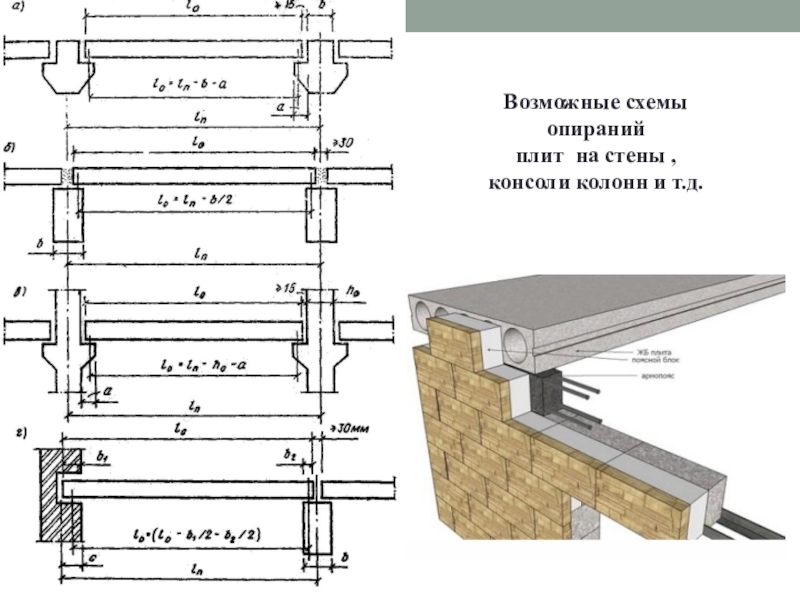

- 4. Возможные схемы опираний плит на стены ,консоли колонн и т.д.
- 5. Расчетная схемаРазмеры плиты:Конструктивная длина плитыLк = L1
- 6. Поперечное сечение плиты при расчете на прочностьРасчетная
- 7. Нагрузка на плитуПолная расчетная нагрузка на 1

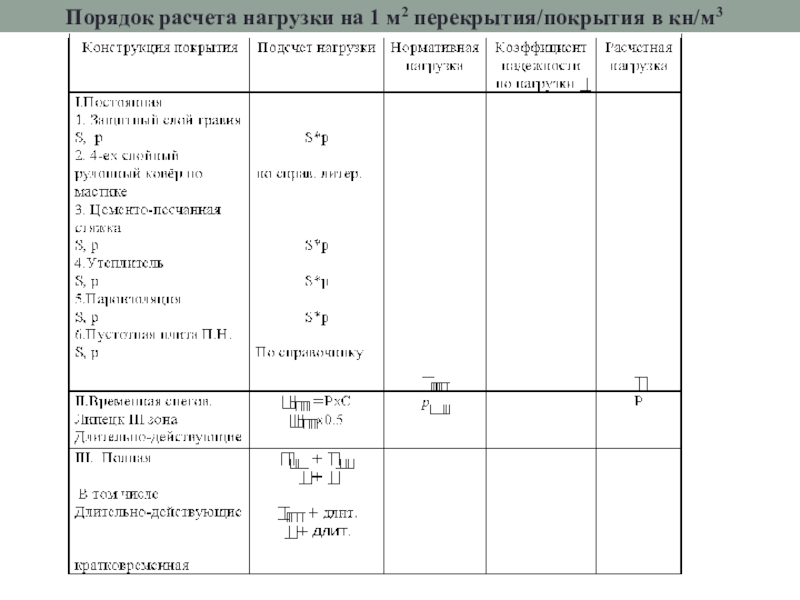

- 8. Порядок расчета нагрузки на 1 м2 перекрытия/покрытия в кн/м3
- 9. Слайд 9
- 10. Расчетная ширина сжатой полки
- 11. Характеристики прочности бетона и арматурыПредварительно напряженную плиту
- 12. Призменная прочность бетона R b = 17,
- 13. Поперечная арматура класса В500 3
- 14. Предварительное напряжение арматурыGsp= 0,75 * Rser
- 15. При электротермическом способе напряжения арматуры Δ Gsp
- 16. Вычисляем предельные отклонения предварительного напряжения при числе
- 17. Расчет прочности плиты по нормальному сечению к
- 18. По табл. 3.1 (уч. Цай ч. II) находим : ζ , η
- 19. Определяем высоту сжатой зоны бетона x =
- 20. Следовательно, нейтральная ось проходит в пределах сжатой полки. Расчёт ведём по первому случаю.
- 21. Граничащая высота сжатой зоны ζ R= Ѡ/1 +

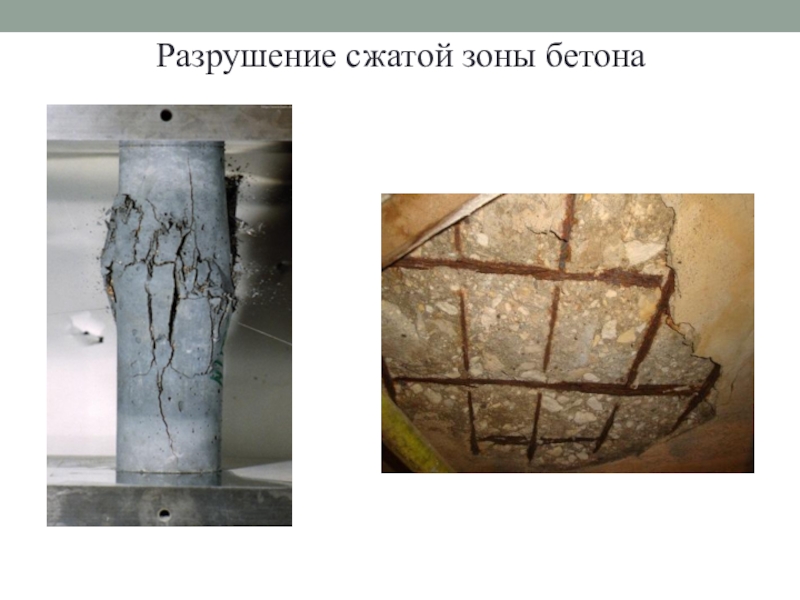

- 22. Разрушение сжатой зоны бетона
- 23. Вычисляем площадь сечения растянутой напряженной арматуры:As = M / Rs * hо * η
- 24. По сортаменту принимаем к дальнейшему конструированию количество и диаметр арматурных стержней.

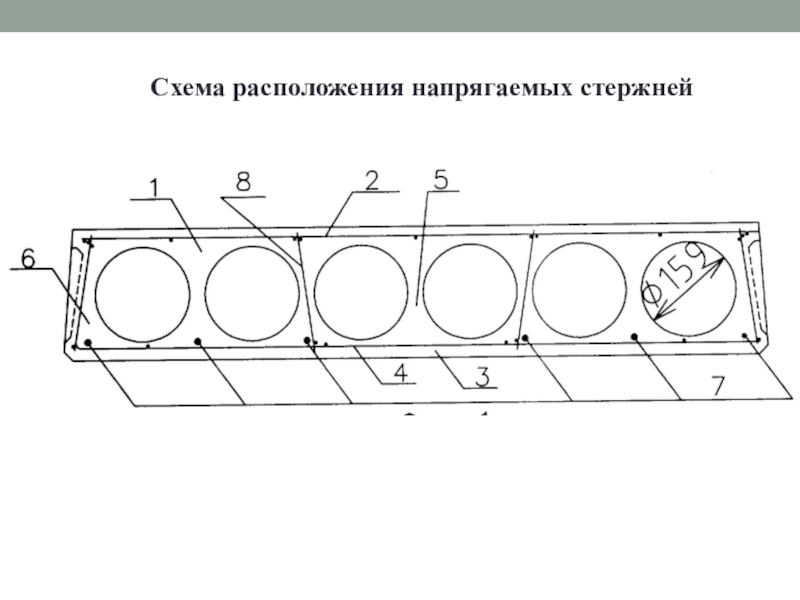

- 25. Схема расположения напрягаемых стержней
- 26. Расчет прочности плиты по наклонному сечению к
- 27. Rb = 0,9 *17, 0 = 15,3
- 28. Определяем Шаг поперечных стержней S на приопорных
- 29. Вычисляем hо= h – a =
- 30. Проверяем условие:Q < 0,3 * ᵠ w1*ᵠ
- 31. Поперечные монтажные стержни каркасов принимаются конструктивно
- 32. Определяем объём плитыV = b *h * L

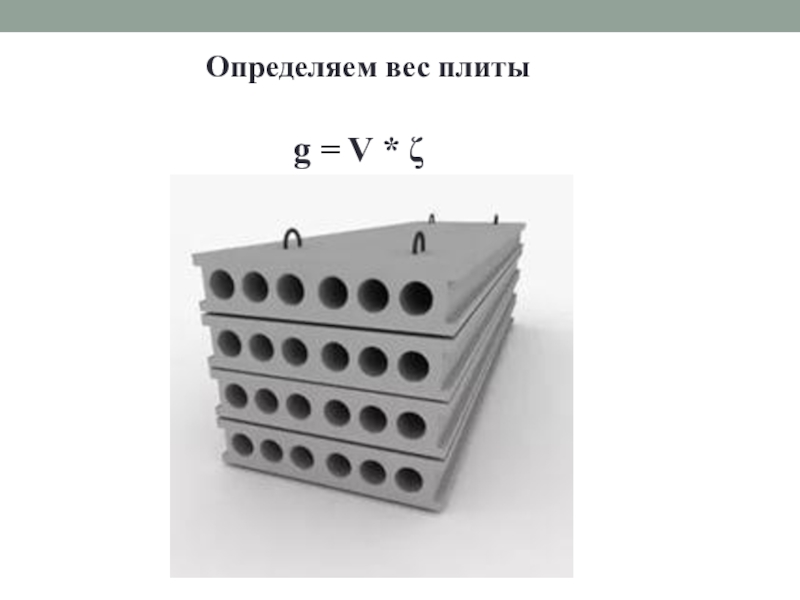

- 33. Определяем вес плитыg = V * ζ

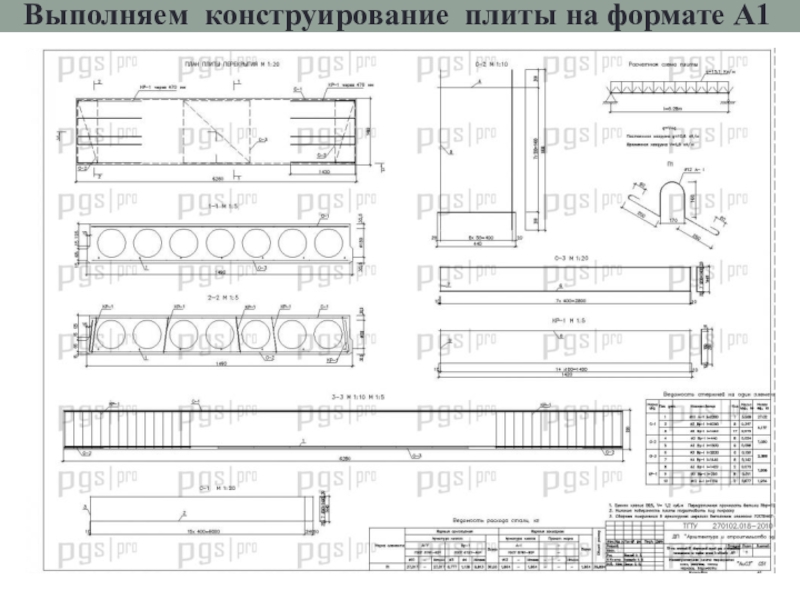

- 34. Выполняем конструирование плиты на формате А1
Задание:Рассчитать и за конструировать сборную железобетонную плиту перекрытия/покрытия гражданского здания( Своё здание по КП)Исходные данные:Плита с круглыми пустотами, предварительно напряженная.Нагрузку q на 1 м2 плиты взять с таблицы №2 (перекрытие,покрытие).Пролет L1Плиты опираются на стены толщиной 380
Слайд 1Расчет многопустотной предварительно напряженной плиты по предельным состояниям I группы
Составил преподаватель
Слайд 2Задание:
Рассчитать и за конструировать сборную железобетонную плиту перекрытия/покрытия гражданского здания( Своё
здание по КП)
Исходные данные:
Плита с круглыми пустотами, предварительно напряженная.
Нагрузку q на 1 м2 плиты взять с таблицы №2 (перекрытие,покрытие).
Пролет L1
Плиты опираются на стены толщиной 380 мм, материалом плиты задаются. Для поперечной арматуры принимается сталь В500,
высота плиты Н= 220 мм,
диаметр пустот 159 – 160 мм,
номинальная ширина bн
Исходные данные:
Плита с круглыми пустотами, предварительно напряженная.
Нагрузку q на 1 м2 плиты взять с таблицы №2 (перекрытие,покрытие).
Пролет L1
Плиты опираются на стены толщиной 380 мм, материалом плиты задаются. Для поперечной арматуры принимается сталь В500,
высота плиты Н= 220 мм,
диаметр пустот 159 – 160 мм,
номинальная ширина bн
Слайд 3Расчет начинается со статического расчета, для этого составляется расчетная схема плиты
при оперании на стену.
Схема опирания плиты на стены
Слайд 5Расчетная схема
Размеры плиты:
Конструктивная длина плиты
Lк = L1 - 2 c ,
c =10 мм ,
Расчетный пролет плиты
Lо= Lk – b / 2 , b (ширина стены)
Расчетный пролет плиты
Lо= Lk – b / 2 , b (ширина стены)
Слайд 6Поперечное сечение плиты при расчете на прочность
Расчетная ширина ребра
b = b'f
- 0,9 - n *d
n- количество пустот;
d -диаметр пустот.
Слайд 7Нагрузка на плиту
Полная расчетная нагрузка на 1 погонный метр плиты при
номинальной ширине плиты bн м ;
Определяется по формуле :
q = (q + p ) bн * ᵞf = Кн / м,
где q + p
- полная расчетная нагрузка на 1 м покрытия/перекрытия (табл.)
ᵞf = 1
- при коэффициенте надежности по нагрузке
Слайд 9
Усилия от полной расчетной нагрузки
Изгибающий момент
М = q * Lо2 / 8
Поперечная сила
Q = q * L / 2
Изгибающий момент
М = q * Lо2 / 8
Поперечная сила
Q = q * L / 2
Рабочая высота сечения
h о = h – a = 220 – 30 = 190 мм = 0,19 м
Слайд 10 Расчетная ширина сжатой полки
При
отношении
h'f / h = 30 / 220 = 0,14 ≥ 1
Следовательно, в расчет вводится вся ширина полки =
b'f = bн – 30
h'f / h = 30 / 220 = 0,14 ≥ 1
Следовательно, в расчет вводится вся ширина полки =
b'f = bн – 30
Слайд 11Характеристики прочности бетона и арматуры
Предварительно напряженную плиту армируем стержневой арматурой класса
А800 с электротермическим напряжением на упоры форм.
Причем число стержней n.
К трещиностойкости плиты предъявляются требования третий категории. Изделия подвергаются тепловой обработке при атмосферном давлении.
Бетон принимается тяжелый В25.
Причем число стержней n.
К трещиностойкости плиты предъявляются требования третий категории. Изделия подвергаются тепловой обработке при атмосферном давлении.
Бетон принимается тяжелый В25.

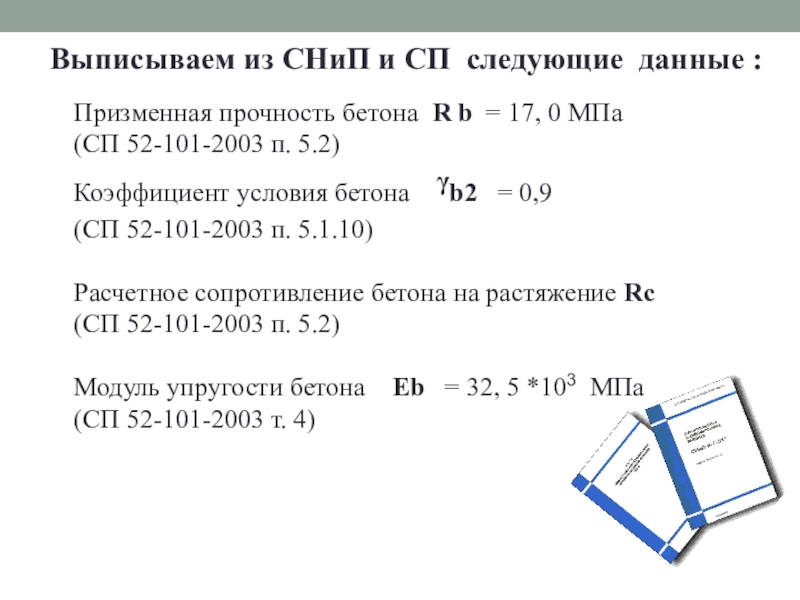

Слайд 12Призменная прочность бетона R b = 17, 0 МПа
(СП 52-101-2003 п.
5.2)
Коэффициент условия бетона ᵞb2 = 0,9
(СП 52-101-2003 п. 5.1.10)
Расчетное сопротивление бетона на растяжение Rc
(СП 52-101-2003 п. 5.2)
Модуль упругости бетона Еb = 32, 5 *103 МПа
(СП 52-101-2003 т. 4)
Коэффициент условия бетона ᵞb2 = 0,9
(СП 52-101-2003 п. 5.1.10)
Расчетное сопротивление бетона на растяжение Rc
(СП 52-101-2003 п. 5.2)
Модуль упругости бетона Еb = 32, 5 *103 МПа
(СП 52-101-2003 т. 4)
Выписываем из СНиП и СП следующие данные :

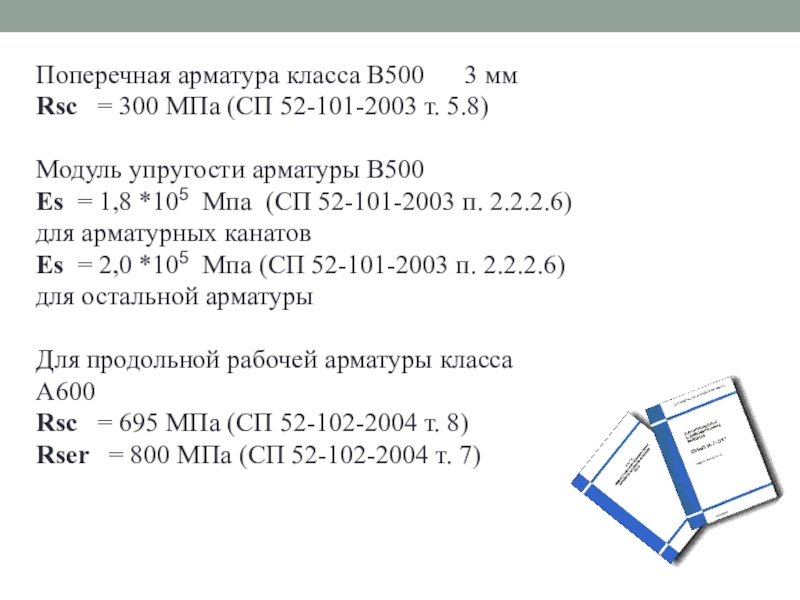

Слайд 13Поперечная арматура класса В500 3 мм
Rsс = 300
МПа (СП 52-101-2003 т. 5.8)
Модуль упругости арматуры В500
Еs = 1,8 *105 Мпа (СП 52-101-2003 п. 2.2.2.6)
для арматурных канатов
Еs = 2,0 *105 Мпа (СП 52-101-2003 п. 2.2.2.6)
для остальной арматуры
Для продольной рабочей арматуры класса
А600
Rsc = 695 МПа (СП 52-102-2004 т. 8)
Rser = 800 МПа (СП 52-102-2004 т. 7)
Модуль упругости арматуры В500
Еs = 1,8 *105 Мпа (СП 52-101-2003 п. 2.2.2.6)
для арматурных канатов
Еs = 2,0 *105 Мпа (СП 52-101-2003 п. 2.2.2.6)
для остальной арматуры
Для продольной рабочей арматуры класса
А600
Rsc = 695 МПа (СП 52-102-2004 т. 8)
Rser = 800 МПа (СП 52-102-2004 т. 7)

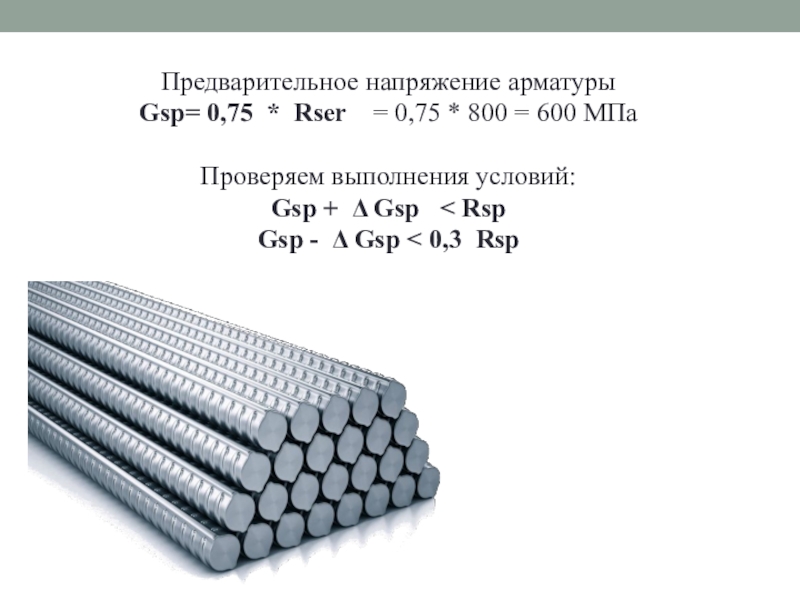

Слайд 14Предварительное напряжение арматуры
Gsp= 0,75 * Rser = 0,75 * 800
= 600 МПа
Проверяем выполнения условий:
Gsp + Δ Gsp < Rsp
Gsp - Δ Gsp < 0,3 Rsp
Проверяем выполнения условий:
Gsp + Δ Gsp < Rsp
Gsp - Δ Gsp < 0,3 Rsp

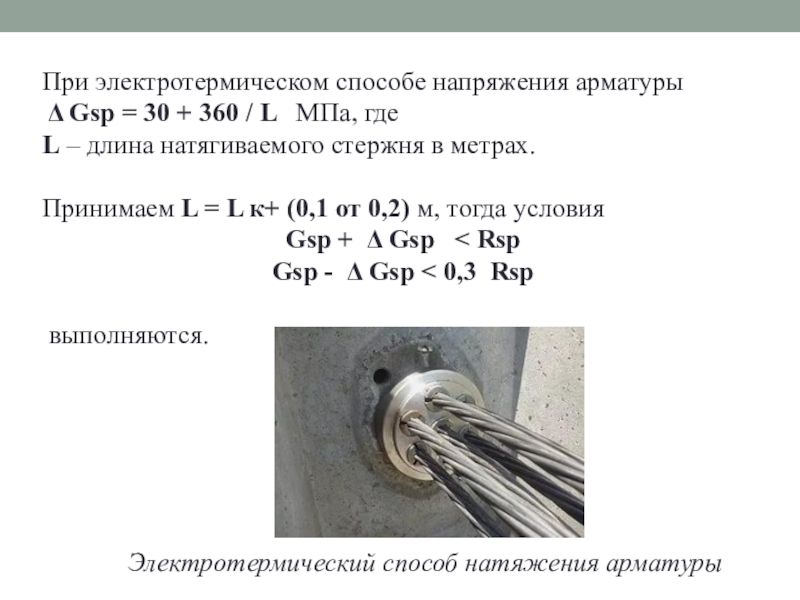

Слайд 15При электротермическом способе напряжения арматуры
Δ Gsp = 30 + 360
/ L МПа, где
L – длина натягиваемого стержня в метрах.
Принимаем L = L к+ (0,1 от 0,2) м, тогда условия
Gsp + Δ Gsp < Rsp
Gsp - Δ Gsp < 0,3 Rsp
выполняются.
L – длина натягиваемого стержня в метрах.
Принимаем L = L к+ (0,1 от 0,2) м, тогда условия
Gsp + Δ Gsp < Rsp
Gsp - Δ Gsp < 0,3 Rsp
выполняются.
Электротермический способ натяжения арматуры
Слайд 16Вычисляем предельные отклонения предварительного напряжения при числе напрягаемых стержней n.
Коэффициент прочности
напряжения
Δᵞspс=1 - Δᵞsp
Δᵞspс=1 - Δᵞsp
Предварительные напряжения с учетом точности напряжения
Gsp = ᵞsp * Gsp мПа

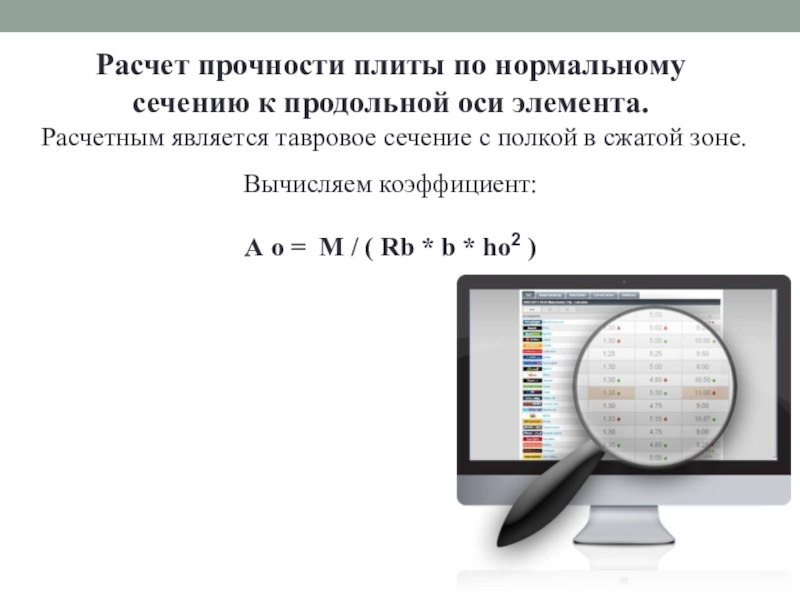

Слайд 17Расчет прочности плиты по нормальному сечению к продольной оси элемента.
Расчетным
является тавровое сечение с полкой в сжатой зоне.
Вычисляем коэффициент:
А о = М / ( Rb * b * hо2 )

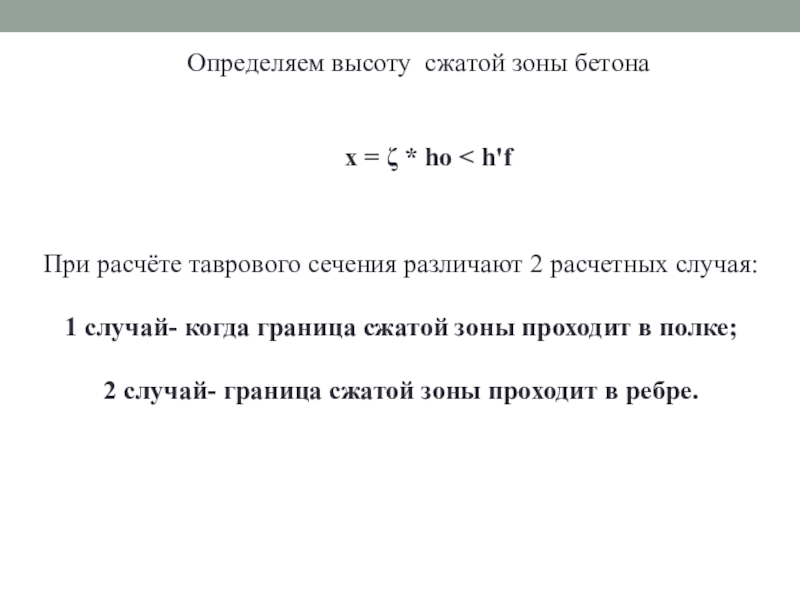

Слайд 19Определяем высоту сжатой зоны бетона
x = ζ * hо
h'f
При расчёте таврового сечения различают 2 расчетных случая:
1 случай- когда граница сжатой зоны проходит в полке;
2 случай- граница сжатой зоны проходит в ребре.

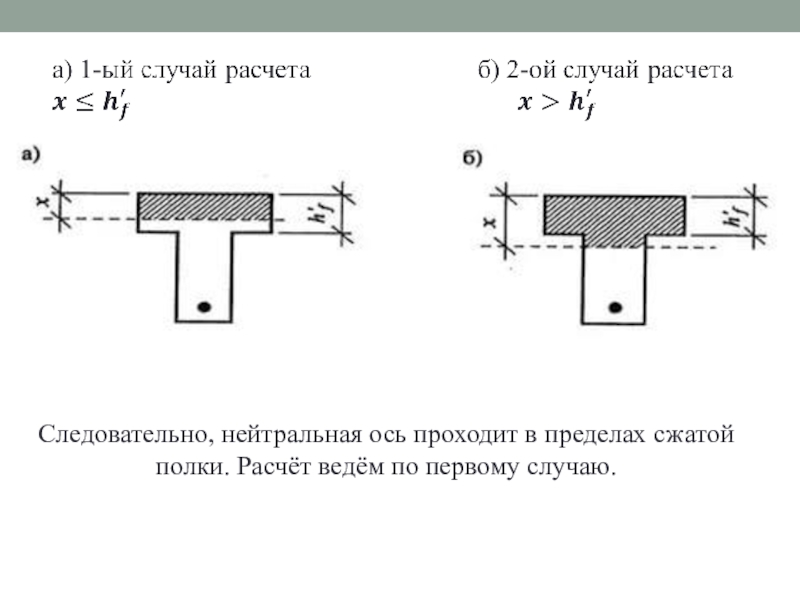

Слайд 20Следовательно, нейтральная ось проходит в пределах сжатой полки. Расчёт ведём по
первому случаю.

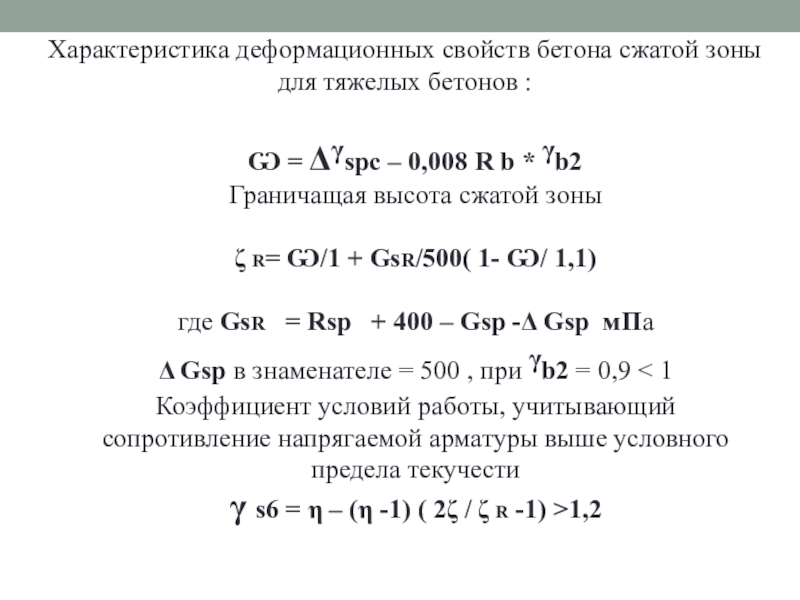

Слайд 21Граничащая высота сжатой зоны
ζ R= Ѡ/1 + GsR/500( 1- Ѡ/ 1,1)
где
GsR = Rsp + 400 – Gsp -Δ Gsp мПа
Δ Gsp в знаменателе = 500 , при ᵞb2 = 0,9 < 1
Коэффициент условий работы, учитывающий сопротивление напрягаемой арматуры выше условного предела текучести
γ s6 = η – (η -1) ( 2ζ / ζ R -1) >1,2
Δ Gsp в знаменателе = 500 , при ᵞb2 = 0,9 < 1
Коэффициент условий работы, учитывающий сопротивление напрягаемой арматуры выше условного предела текучести
γ s6 = η – (η -1) ( 2ζ / ζ R -1) >1,2
Характеристика деформационных свойств бетона сжатой зоны для тяжелых бетонов :
Ѡ = Δᵞspс – 0,008 R b * ᵞb2
Слайд 24 По сортаменту принимаем к дальнейшему конструированию количество и диаметр арматурных
стержней.
Слайд 26Расчет прочности плиты по наклонному сечению к продольной оси элемента.
Исходные
данные:
Q
Усилия предварительного обжатия
P = N = Asp* Rsp - 0,25 * A sp * Rsc Кн
Q
Усилия предварительного обжатия
P = N = Asp* Rsp - 0,25 * A sp * Rsc Кн

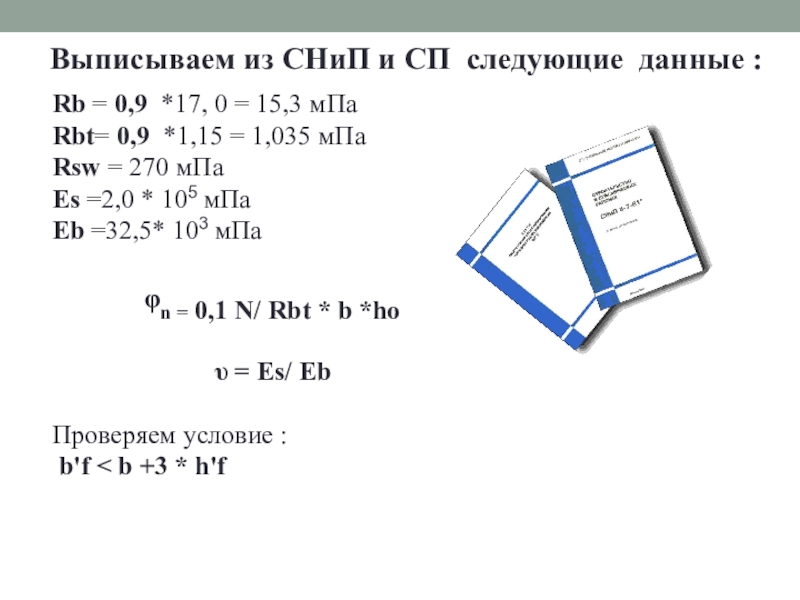

Слайд 27Rb = 0,9 *17, 0 = 15,3 мПа
Rbt= 0,9 *1,15 =
1,035 мПа
Rsw = 270 мПа
Es =2,0 * 105 мПа
Eb =32,5* 103 мПа
ᵠn = 0,1 N/ Rbt * b *hо
υ = Es/ Eb
Проверяем условие :
b'f < b +3 * h'f
Rsw = 270 мПа
Es =2,0 * 105 мПа
Eb =32,5* 103 мПа
ᵠn = 0,1 N/ Rbt * b *hо
υ = Es/ Eb
Проверяем условие :
b'f < b +3 * h'f
Выписываем из СНиП и СП следующие данные :
Слайд 28Определяем Шаг поперечных стержней S
на приопорных участках
принимаем из условий
S
< h / 2 = 220 / 2 = 110 мм = 0,11 м.
Принимаем меньшее значение
S < 150 мм
Коэффициенты для тяжелого бетона :
ᵠ b2= 2
ᵠ b3= 0,6 из таблицы
ᵠ b4 = 1,5
Принимаем меньшее значение
S < 150 мм
Коэффициенты для тяжелого бетона :
ᵠ b2= 2
ᵠ b3= 0,6 из таблицы
ᵠ b4 = 1,5

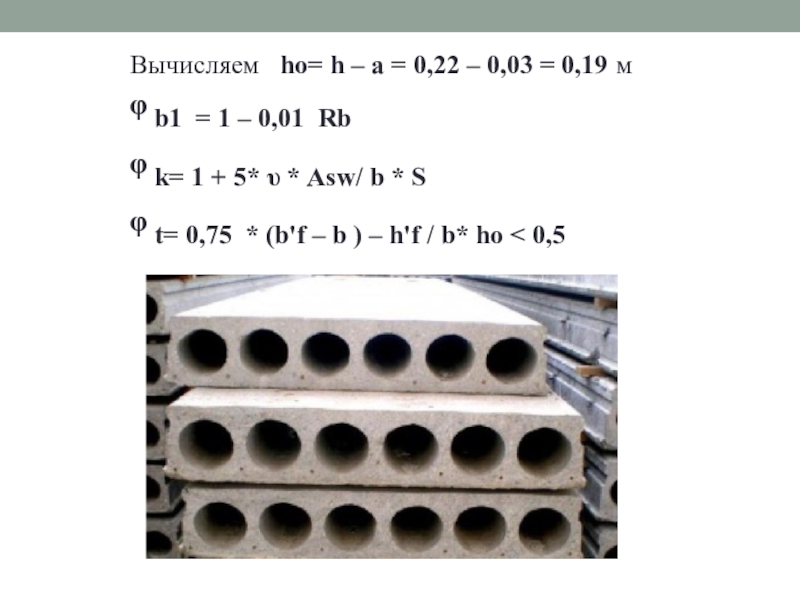

Слайд 29Вычисляем hо= h – a = 0,22 – 0,03 =
0,19 м
ᵠ b1 = 1 – 0,01 Rb
ᵠ k= 1 + 5* υ * Asw/ b * S
ᵠ t= 0,75 * (b'f – b ) – h'f / b* hо < 0,5
ᵠ b1 = 1 – 0,01 Rb
ᵠ k= 1 + 5* υ * Asw/ b * S
ᵠ t= 0,75 * (b'f – b ) – h'f / b* hо < 0,5
Слайд 30Проверяем условие:
Q < 0,3 * ᵠ w1*ᵠ b1 *Rb * ᵞb2
* hо
Проверяем необходимость расчета поперечных стержней:
Q = ᵠ b3 *b*hо* Rbt
Если условие соблюдается,
наклонные трещины не образуются, прочность наклонного сечения по поперечной силе при шаге поперечных стержней
S = 0,11 м и диаметре d м обеспечена.
В среднем части пролета поперечная арматура не ставится.
Слайд 31Поперечные монтажные стержни каркасов принимаются конструктивно 4 В500 сетка
С1 принимается конструктивно.
Сетки С2 и С3 принимаются конструктивно по типовому решению.
Сетки С2 и С3 принимаются конструктивно по типовому решению.
Схема армирования плиты
