Презентация, доклад по внеурочному занятию Моя малая Родина
Содержание
- 1. Презентация по внеурочному занятию Моя малая Родина
- 2. В структуру МГОКа входят: карьер, обогатительная фабрика,

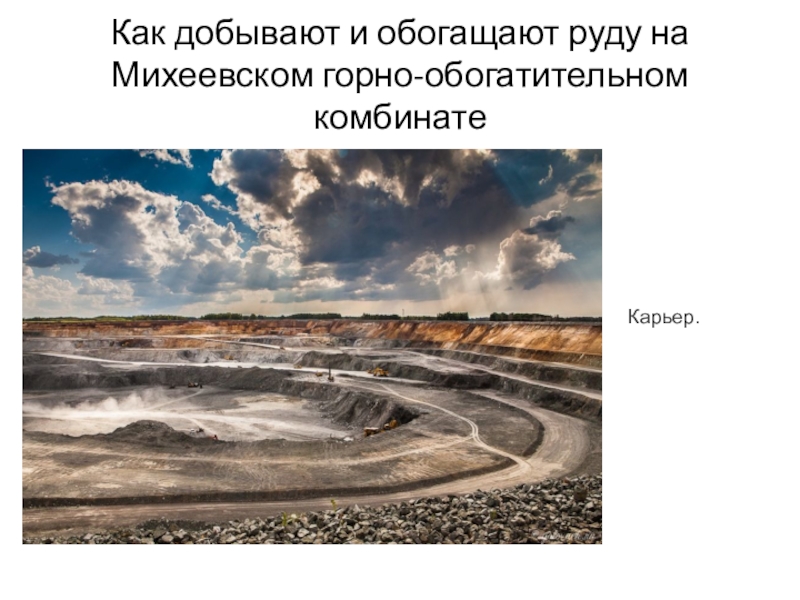

- 3. Как добывают и обогащают руду на Михеевском горно-обогатительном комбинатеКарьер.
- 4. Для разрыхления горной массы буровые установки бурят скважины, куда закладывается взрывчатое вещество.Горный взрыв.

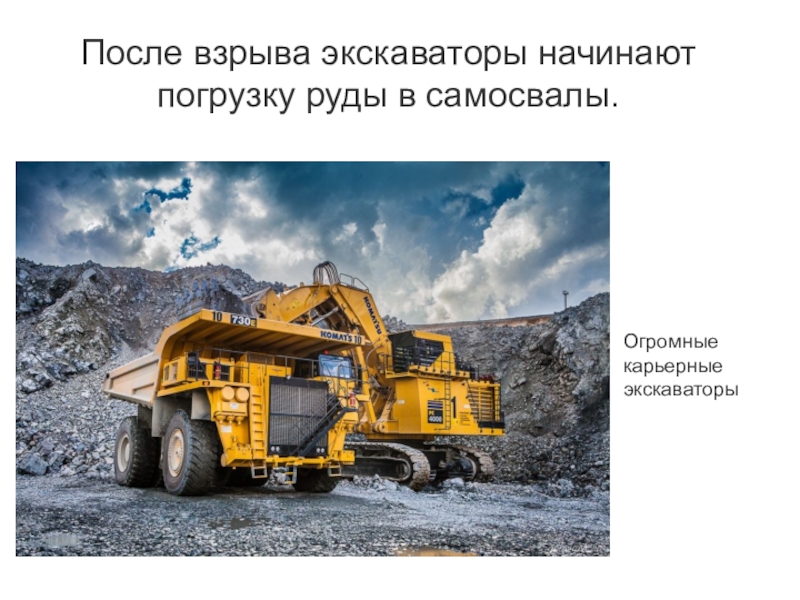

- 5. После взрыва экскаваторы начинают погрузку руды в самосвалы.Огромные карьерные экскаваторы
- 6. Самосвалы транспортируют крупные куски руды до 1
- 7. Гирационная дробилка состоит из двух конусов, между
- 8. На Михеевском Гоке работают единственные в России
- 9. Далее руда поступает в флотационные машины TankCell
- 10. Здесь получается пульпа.Пульпа — взвесь частичек ценной
- 11. Когда частичка ценной руды, покрытая флотационным реагентом,
- 12. Экран оператора — можно посмотреть процентное содержание
- 13. Вся система контролируется тремя операторами.
- 14. Получившийся концентрат после флотации поступает в сгустители
- 15. Далее обогащённая руда, по констинтеници похожая на песок, поступает на металлургический завод.
В структуру МГОКа входят: карьер, обогатительная фабрика, отвальное хозяйство, где складируется пустая порода, хвостохранилище, вахтовый поселок с административно-бытовыми зданиями, а также объекты инфраструктуры, например, собственная котельная и подстанция. Сейчас здесь трудятся более 700 человек. Здание обогатительной фабрики
Слайд 2В структуру МГОКа входят: карьер, обогатительная фабрика, отвальное хозяйство, где складируется
пустая порода, хвостохранилище, вахтовый поселок с административно-бытовыми зданиями, а также объекты инфраструктуры, например, собственная котельная и подстанция. Сейчас здесь трудятся более 700 человек.
Здание обогатительной фабрики Михеевского ГОКа и склад крупнодробленой руды.
Слайд 4Для разрыхления горной массы буровые установки бурят скважины, куда закладывается взрывчатое
вещество.
Горный взрыв.
Слайд 6Самосвалы транспортируют крупные куски руды до 1 м в диаметре к
дробильному комплексу, расположенному в карьере , а также складируют пустую породу в отвалах. Бульдозеры сгребают отвальные породы, очищая территорию и формируя отвалы.
Разрыхлённую породу, огромные машины привозят на «Гирационную дробилку» производительностью 4 тысяч тонн руды в час.
Самосвалы засыпают руду с двух сторон. После этого дробилка дробит породу на куски до 150 мм, для получения мелких фракций.

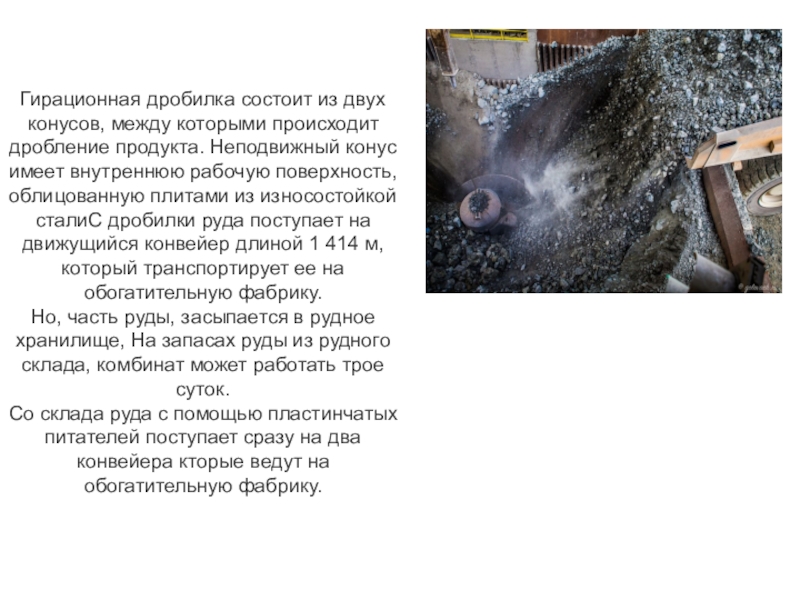

Слайд 7Гирационная дробилка состоит из двух конусов, между которыми происходит дробление продукта.
Неподвижный конус имеет внутреннюю рабочую поверхность, облицованную плитами из износостойкой сталиС дробилки руда поступает на движущийся конвейер длиной 1 414 м, который транспортирует ее на обогатительную фабрику.
Но, часть руды, засыпается в рудное хранилище, На запасах руды из рудного склада, комбинат может работать трое суток.
Со склада руда с помощью пластинчатых питателей поступает сразу на два конвейера кторые ведут на обогатительную фабрику.
Слайд 8На Михеевском Гоке работают единственные в России мельницы полусамоизмельчения.
Руда проходит 2
стадии измельчения в огромных мельницах: сначала при помощи помольных шаров измельчается крупная руда, затем в трех дробилках додрабливается галечная руда. Всё это крутится с очень большой скоростью.

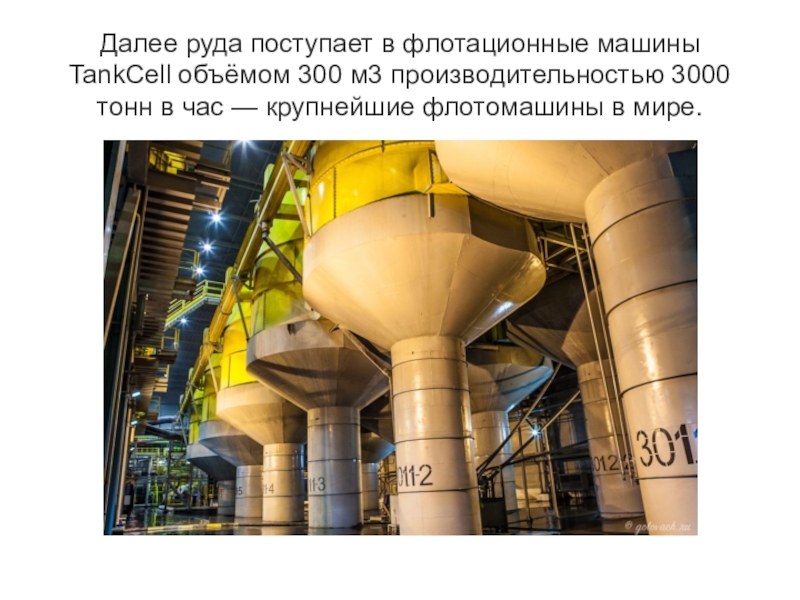

Слайд 9Далее руда поступает в флотационные машины TankCell объёмом 300 м3 производительностью
3000 тонн в час — крупнейшие флотомашины в мире.
Слайд 10Здесь получается пульпа.
Пульпа — взвесь частичек ценной руды и воды +
флотационный реагент. Флотационный реагент, смачивает частички ценной руды, но не смачивает частички пустой породы.
После смешения, в пульпу подаётся воздух. Воздушные пузырьки всплывая, цепляют на себя частички ценной руды.
Эта пена и несёт ценную руду.
Затем пульпа поступает в отстойник, где частички пустой породы оседают.

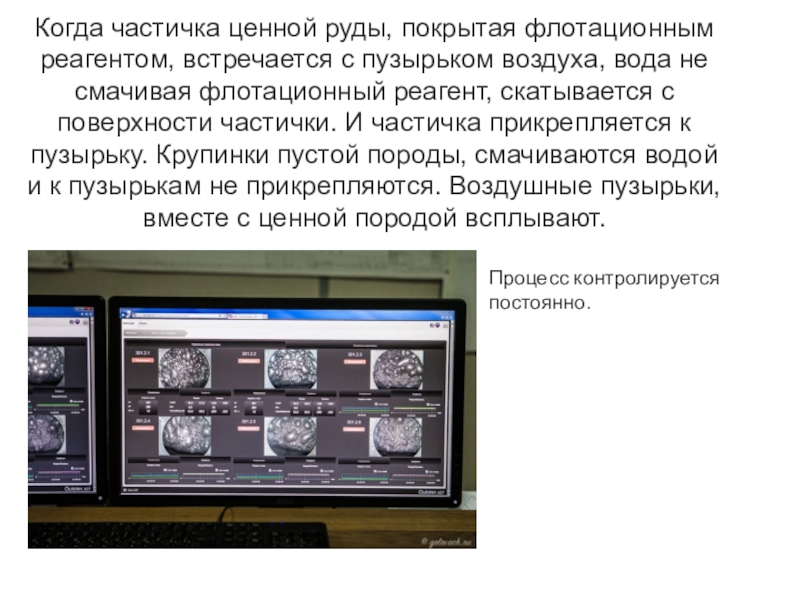

Слайд 11Когда частичка ценной руды, покрытая флотационным реагентом, встречается с пузырьком воздуха,
вода не смачивая флотационный реагент, скатывается с поверхности частички. И частичка прикрепляется к пузырьку. Крупинки пустой породы, смачиваются водой и к пузырькам не прикрепляются. Воздушные пузырьки, вместе с ценной породой всплывают.
Процесс контролируется постоянно.

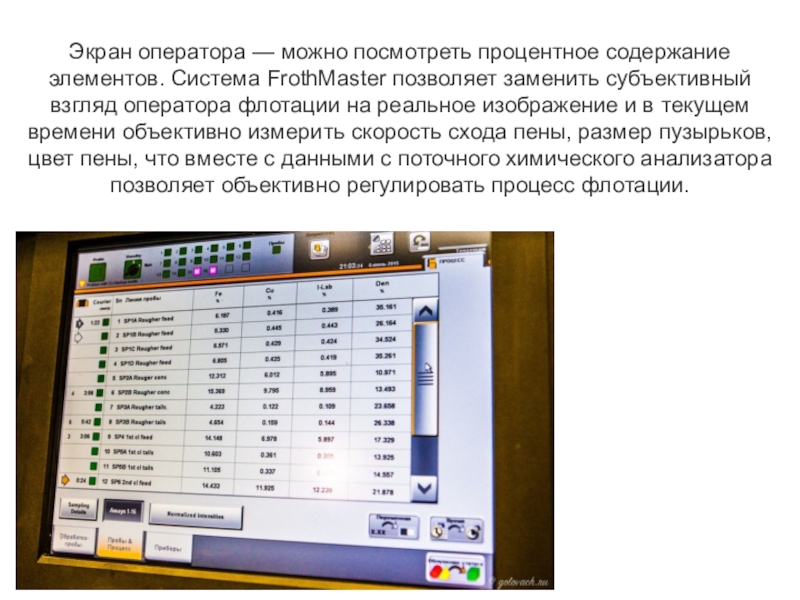

Слайд 12Экран оператора — можно посмотреть процентное содержание элементов. Система FrothMaster позволяет
заменить субъективный взгляд оператора флотации на реальное изображение и в текущем времени объективно измерить скорость схода пены, размер пузырьков, цвет пены, что вместе с данными с поточного химического анализатора позволяет объективно регулировать процесс флотации.

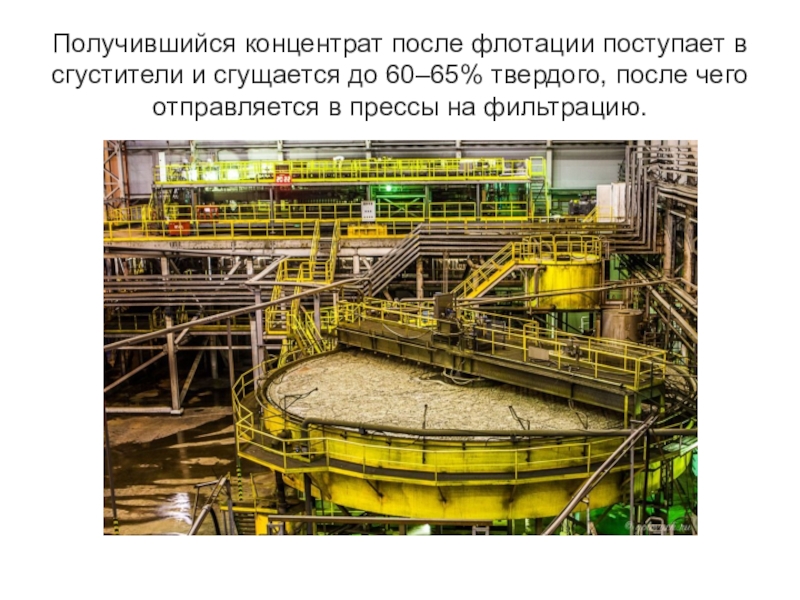

Слайд 14Получившийся концентрат после флотации поступает в сгустители и сгущается до 60–65%
твердого, после чего отправляется в прессы на фильтрацию.

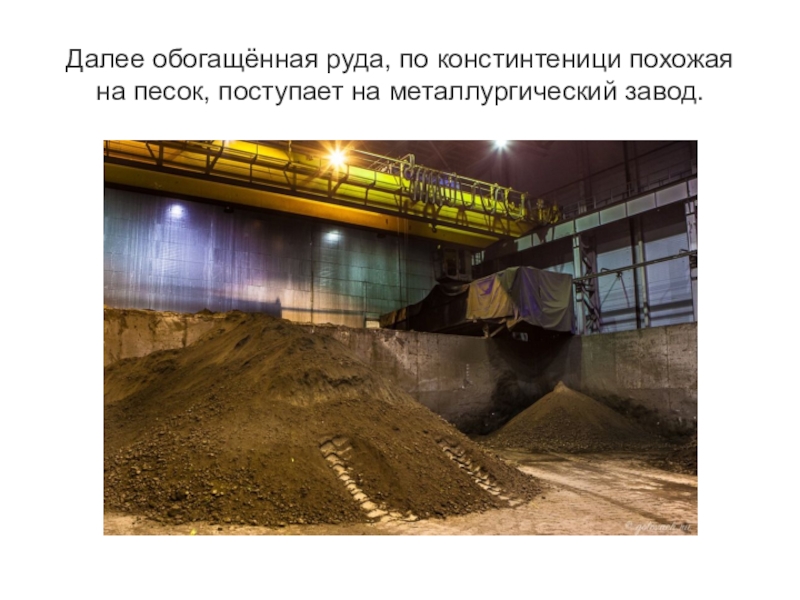

Слайд 15Далее обогащённая руда, по констинтеници похожая на песок, поступает на металлургический
завод.
