Презентация, доклад по робототехнике Выключатели и кнопки
Содержание
- 1. Презентация по робототехнике Выключатели и кнопки
- 2. Выключатель-устройство для включения и отключения электрических светильников,
- 3. Выключатель – устройство,

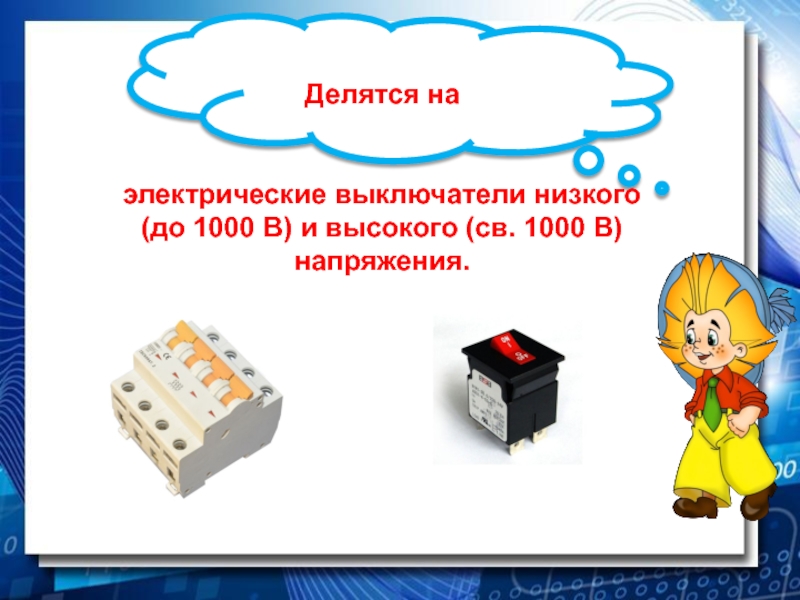

- 4. Делятся на электрические выключатели
- 5. Выключатели низкого напряжения подразделяют на бытовые и
- 6. Тактовая кнопкаТактовая кнопка — простой, всем известный
- 7. Эффект дребезгаПри замыкании и размыкании между пластинами
- 8. Схема подключенияНапрашивается подключение напрямую. Но это наивный,
- 9. Схема со стягивающим резисторомЕсть нажатие: Vout =

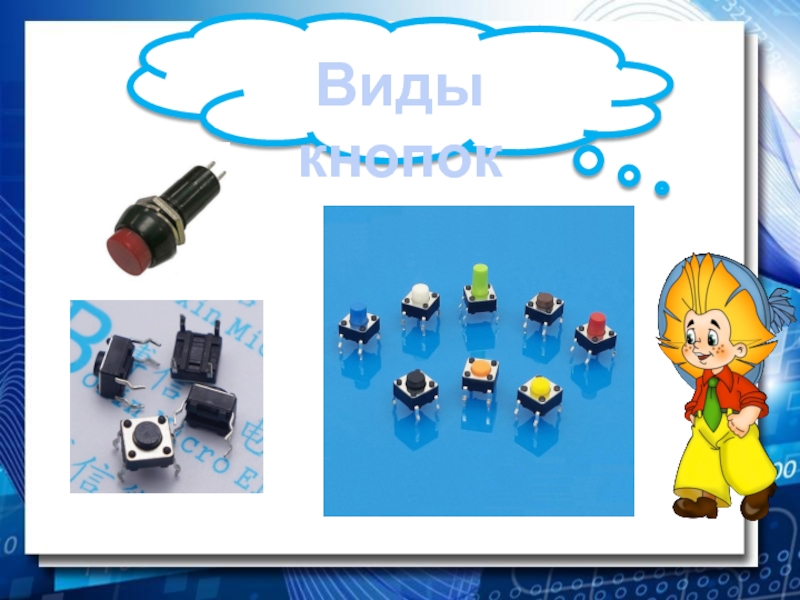

- 10. Виды кнопок
Выключатель-устройство для включения и отключения электрических светильников, электронагревательных приборов, трансформаторов, двигателей, линий электропередачи и т. д.
Слайд 1Выключатели и кнопки
Презентация по теме:
Выполнила: Белозерова А.А., педагог дополнительного образования

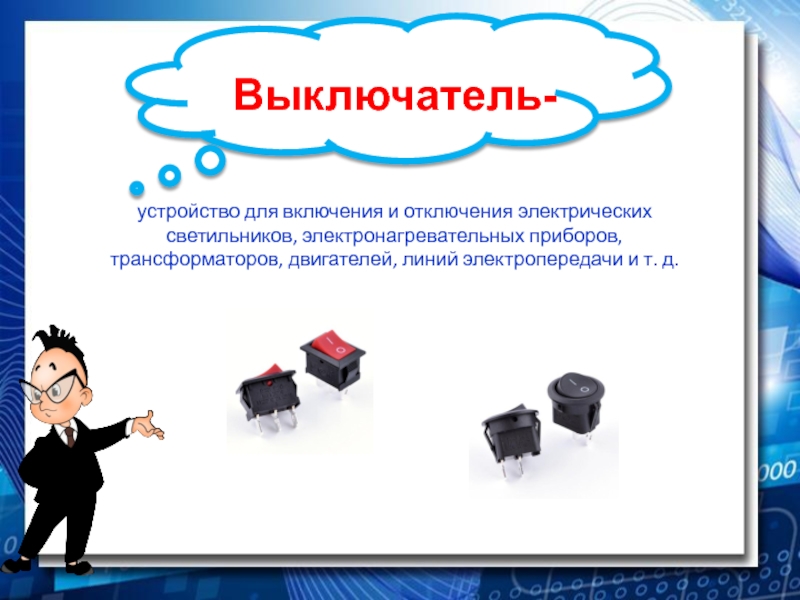

Слайд 2Выключатель-
устройство для включения и отключения электрических светильников, электронагревательных приборов, трансформаторов, двигателей,
линий электропередачи и т. д.

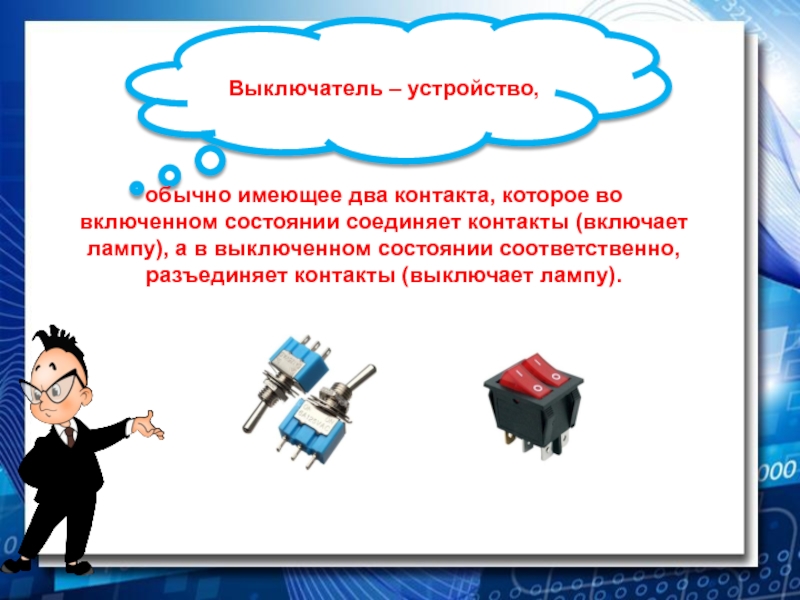

Слайд 3Выключатель – устройство, обычно имеющее два контакта, которое во включенном состоянии
соединяет контакты (включает лампу), а в выключенном состоянии соответственно, разъединяет контакты (выключает лампу).

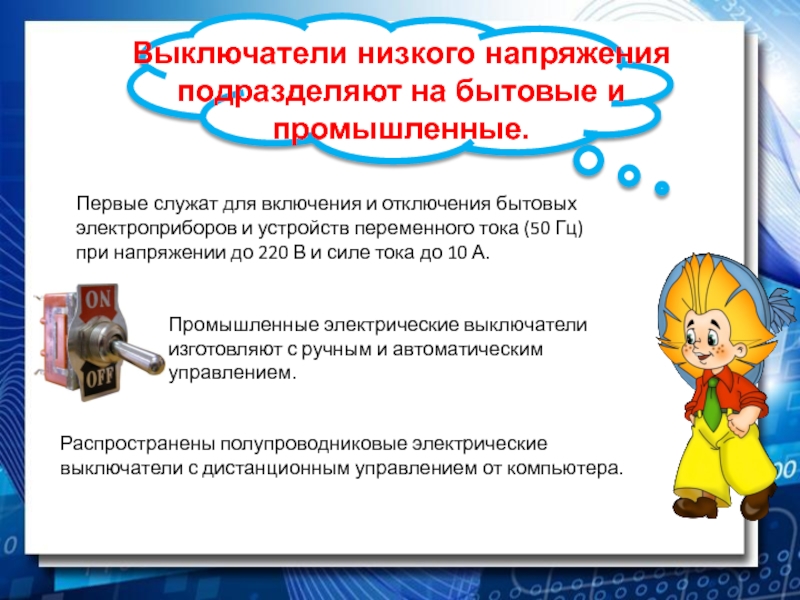

Слайд 5Выключатели низкого напряжения подразделяют на бытовые и промышленные.
Первые служат для включения
и отключения бытовых электроприборов и устройств переменного тока (50 Гц) при напряжении до 220 В и силе тока до 10 А.
Промышленные электрические выключатели изготовляют с ручным и автоматическим управлением.
Распространены полупроводниковые электрические выключатели с дистанционным управлением от компьютера.

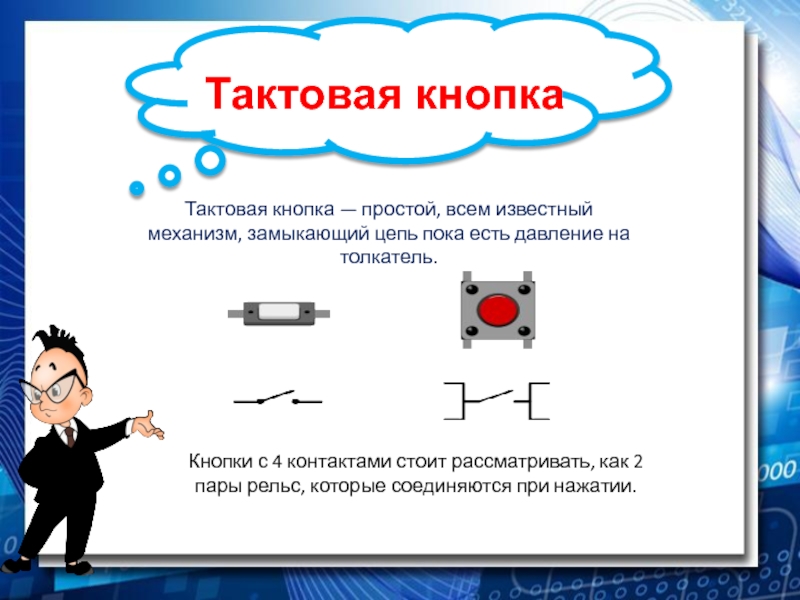

Слайд 6Тактовая кнопка
Тактовая кнопка — простой, всем известный механизм, замыкающий цепь пока
есть давление на толкатель.
Кнопки с 4 контактами стоит рассматривать, как 2 пары рельс, которые соединяются при нажатии.

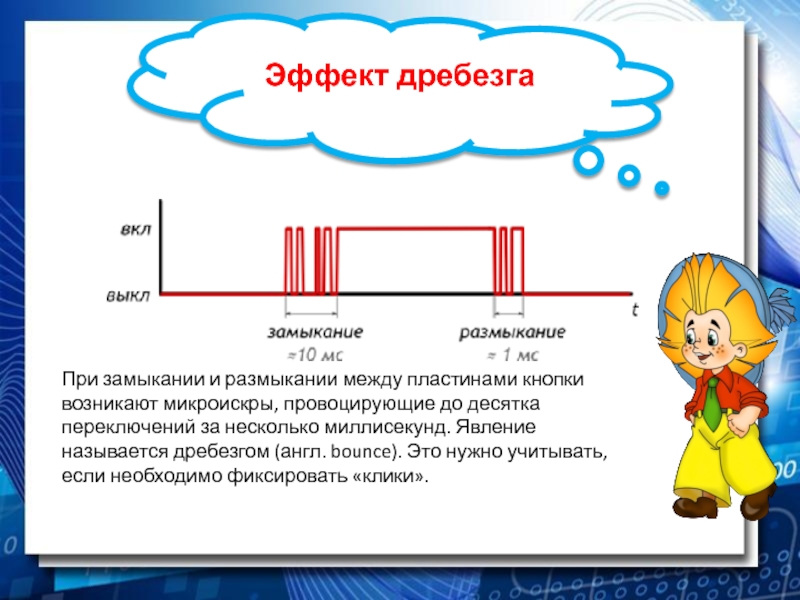

Слайд 7Эффект дребезга
При замыкании и размыкании между пластинами кнопки возникают микроискры, провоцирующие
до десятка переключений за несколько миллисекунд. Явление называется дребезгом (англ. bounce). Это нужно учитывать, если необходимо фиксировать «клики».

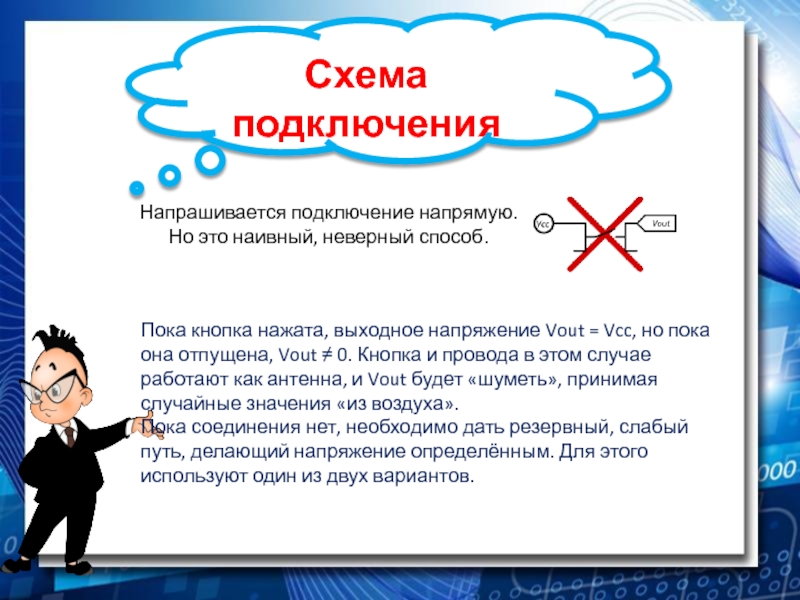

Слайд 8Схема подключения
Напрашивается подключение напрямую.
Но это наивный, неверный способ.
Пока кнопка нажата,
выходное напряжение Vout = Vcc, но пока она отпущена, Vout ≠ 0. Кнопка и провода в этом случае работают как антенна, и Vout будет «шуметь», принимая случайные значения «из воздуха».
Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.
Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.

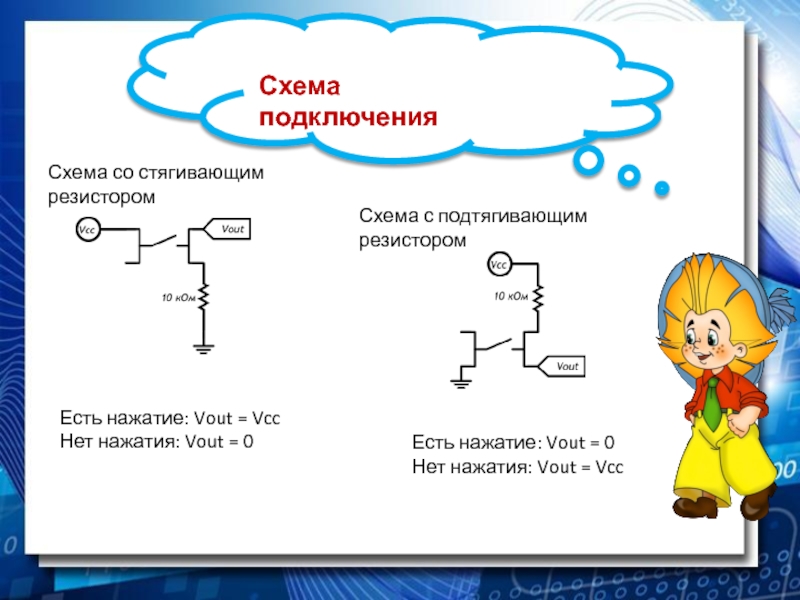

Слайд 9Схема со стягивающим резистором
Есть нажатие: Vout = Vcc
Нет нажатия: Vout =
0
Схема подключения
Схема с подтягивающим резистором
Есть нажатие: Vout = 0
Нет нажатия: Vout = Vcc
