Презентация, доклад по реализации проектирования систем газораспределения и газопотребления с использованием компьютерных технологий на тему Построение аксонометрии

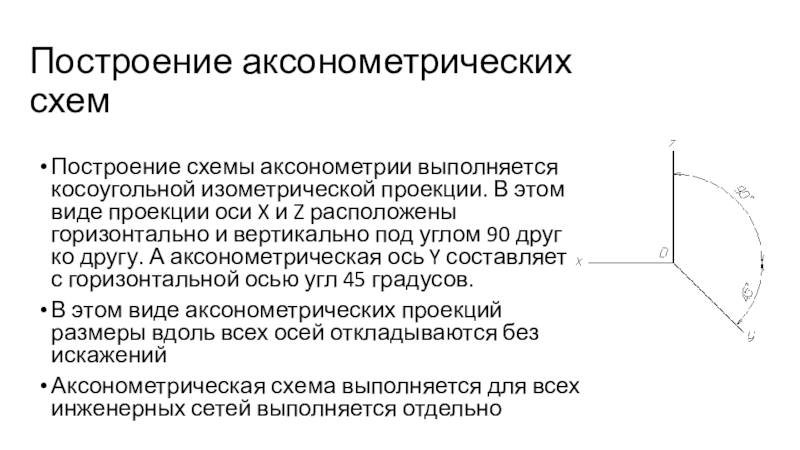

виде проекции оси X и Z расположены горизонтально и вертикально под углом 90 друг ко другу. А аксонометрическая ось Y составляет с горизонтальной осью угл 45 градусов.
В этом виде аксонометрических проекций размеры вдоль всех осей откладываются без искажений
Аксонометрическая схема выполняется для всех инженерных сетей выполняется отдельно

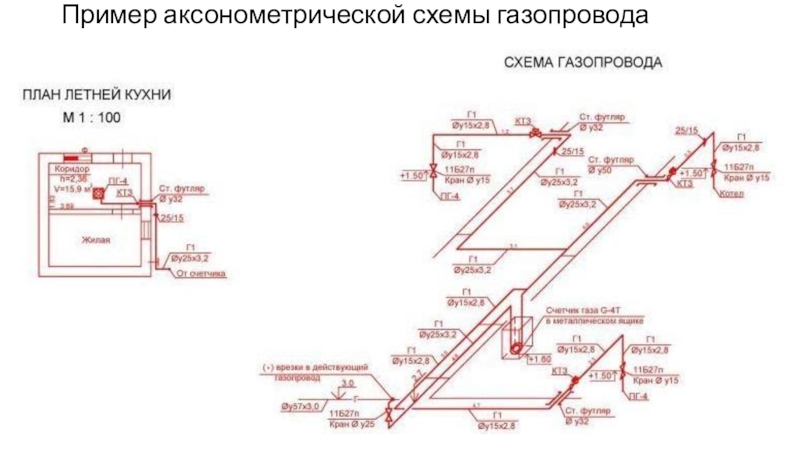

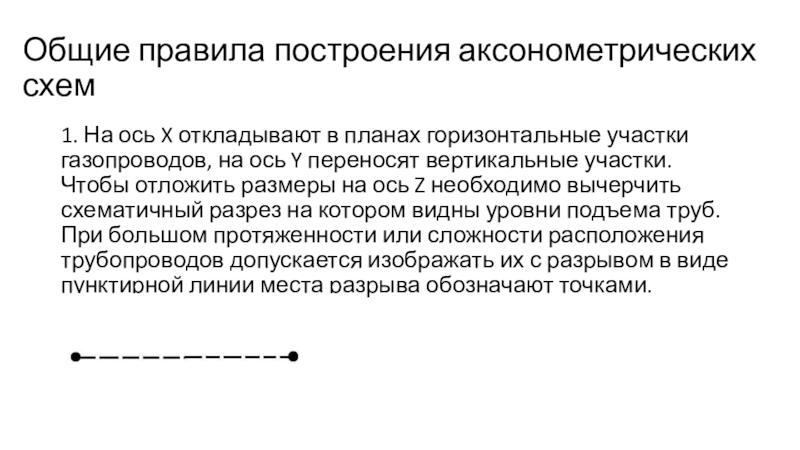

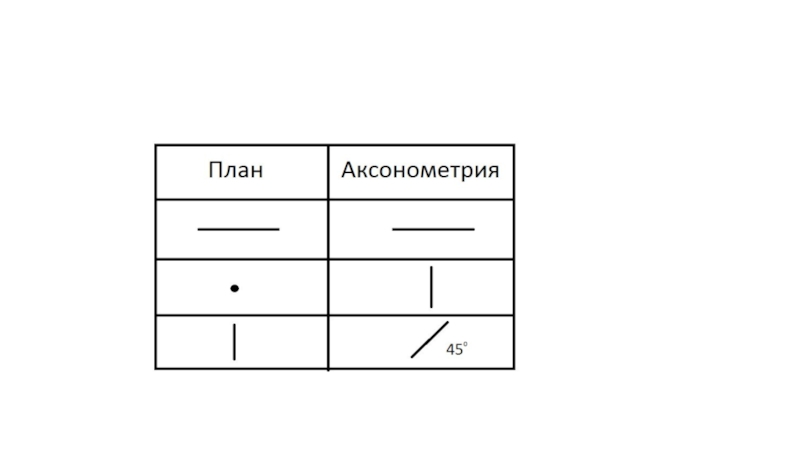

горизонтальные участки газопроводов, на ось Y переносят вертикальные участки. Чтобы отложить размеры на ось Z необходимо вычерчить схематичный разрез на котором видны уровни подъема труб. При большом протяженности или сложности расположения трубопроводов допускается изображать их с разрывом в виде пунктирной линии места разрыва обозначают точками.

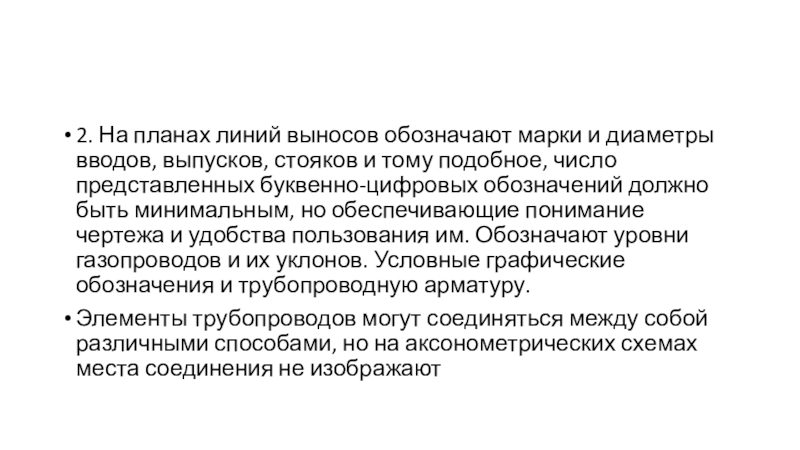

стояков и тому подобное, число представленных буквенно-цифровых обозначений должно быть минимальным, но обеспечивающие понимание чертежа и удобства пользования им. Обозначают уровни газопроводов и их уклонов. Условные графические обозначения и трубопроводную арматуру.
Элементы трубопроводов могут соединяться между собой различными способами, но на аксонометрических схемах места соединения не изображают
