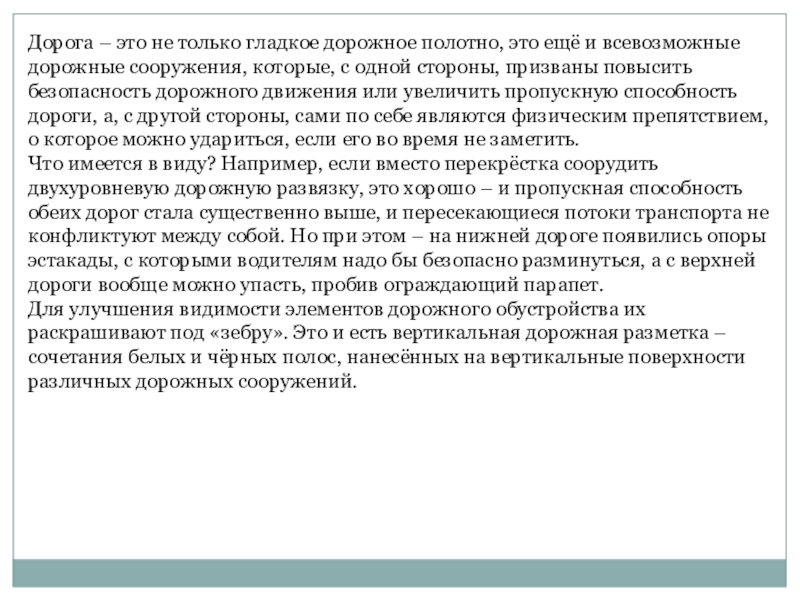

всевозможные дорожные сооружения, которые, с одной стороны, призваны повысить безопасность дорожного движения или увеличить пропускную способность дороги, а, с другой стороны, сами по себе являются физическим препятствием, о которое можно удариться, если его во время не заметить.
Что имеется в виду? Например, если вместо перекрёстка соорудить двухуровневую дорожную развязку, это хорошо – и пропускная способность обеих дорог стала существенно выше, и пересекающиеся потоки транспорта не конфликтуют между собой. Но при этом – на нижней дороге появились опоры эстакады, с которыми водителям надо бы безопасно разминуться, а с верхней дороги вообще можно упасть, пробив ограждающий парапет.
Для улучшения видимости элементов дорожного обустройства их раскрашивают под «зебру». Это и есть вертикальная дорожная разметка – сочетания белых и чёрных полос, нанесённых на вертикальные поверхности различных дорожных сооружений.

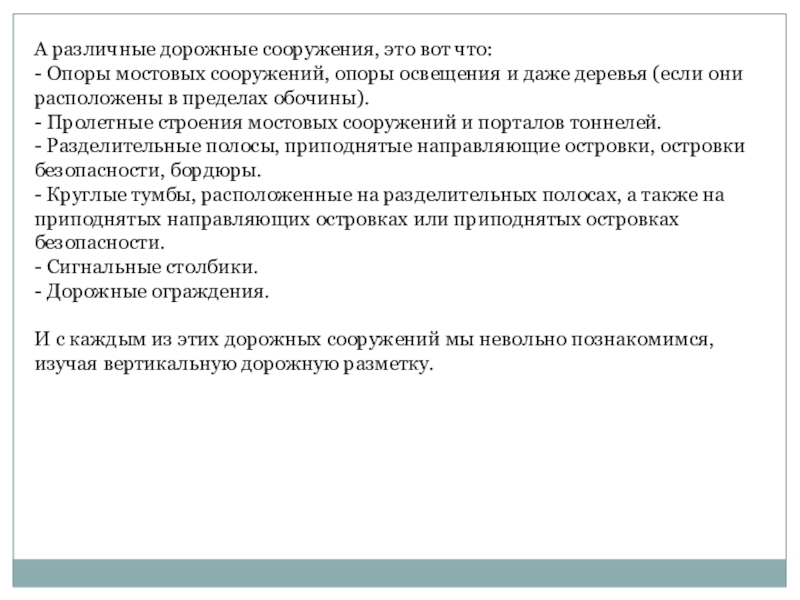

освещения и даже деревья (если они расположены в пределах обочины).
- Пролетные строения мостовых сооружений и порталов тоннелей.
- Разделительные полосы, приподнятые направляющие островки, островки безопасности, бордюры.
- Круглые тумбы, расположенные на разделительных полосах, а также на приподнятых направляющих островках или приподнятых островках безопасности.
- Сигнальные столбики.
- Дорожные ограждения.

И с каждым из этих дорожных сооружений мы невольно познакомимся, изучая вертикальную дорожную разметку.

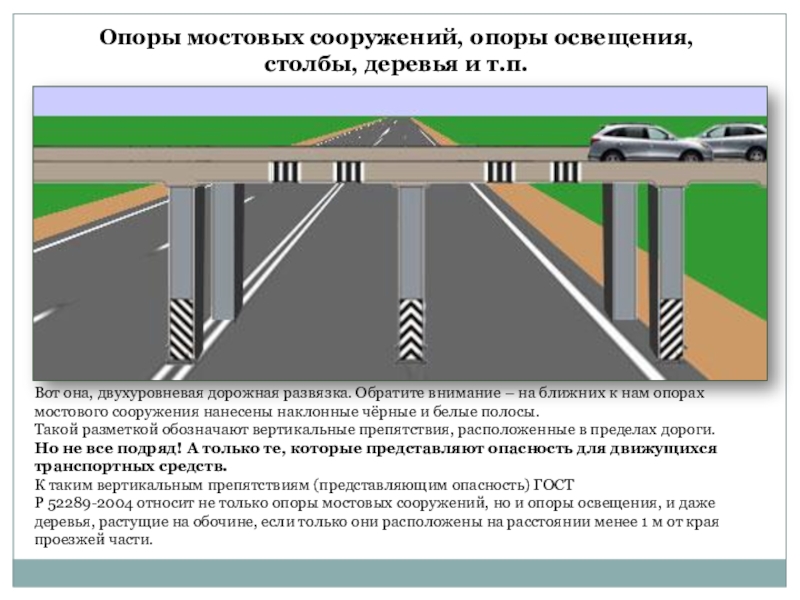

дорожная развязка. Обратите внимание – на ближних к нам опорах мостового сооружения нанесены наклонные чёрные и белые полосы.
Такой разметкой обозначают вертикальные препятствия, расположенные в пределах дороги.
Но не все подряд! А только те, которые представляют опасность для движущихся транспортных средств.
К таким вертикальным препятствиям (представляющим опасность) ГОСТ
Р 52289-2004 относит не только опоры мостовых сооружений, но и опоры освещения, и даже деревья, растущие на обочине, если только они расположены на расстоянии менее 1 м от края проезжей части.

путепроводов, торцевых частей парапетов и тому подобного), когда эти элементы представляют опасность для движущихся транспортных средств.

Разметку 2.1.1 наносят на препятствие, которое можно объехать только справа.

Разметку 2.1.2 наносят на препятствие, которое можно объехать с обеих сторон.

Разметку 2.1.3 наносят на препятствие, которое можно объехать только слева.

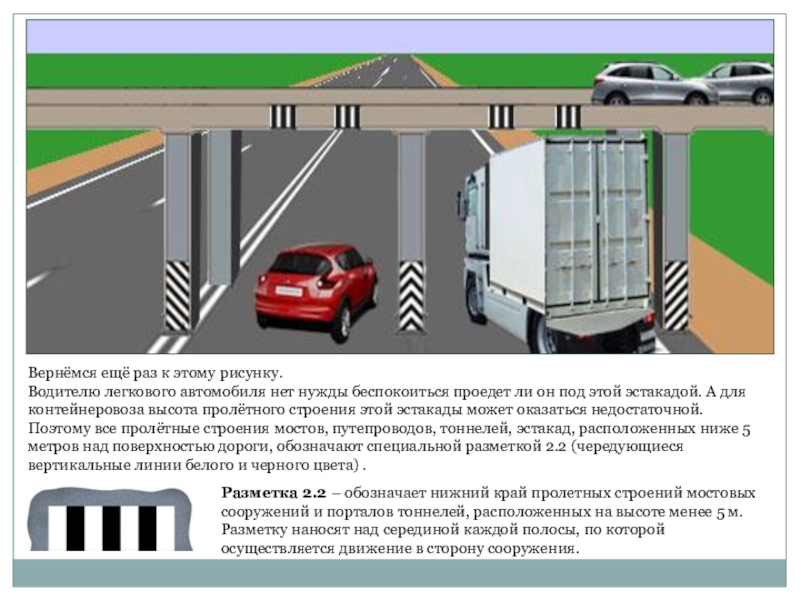

проедет ли он под этой эстакадой. А для контейнеровоза высота пролётного строения этой эстакады может оказаться недостаточной.
Поэтому все пролётные строения мостов, путепроводов, тоннелей, эстакад, расположенных ниже 5 метров над поверхностью дороги, обозначают специальной разметкой 2.2 (чередующиеся вертикальные линии белого и черного цвета) .


Разметка 2.2 – обозначает нижний край пролетных строений мостовых сооружений и порталов тоннелей, расположенных на высоте менее 5 м.
Разметку наносят над серединой каждой полосы, по которой осуществляется движение в сторону сооружения.

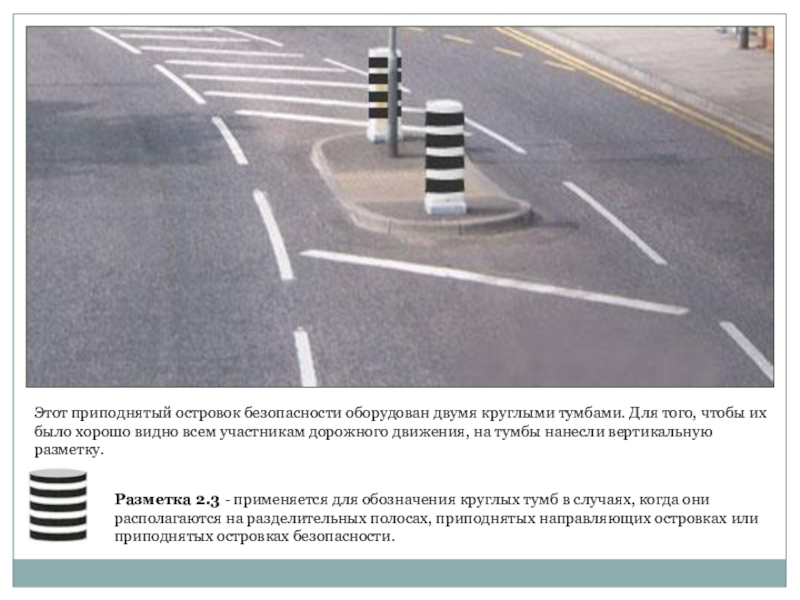

их было хорошо видно всем участникам дорожного движения, на тумбы нанесли вертикальную разметку.


Разметка 2.3 - применяется для обозначения круглых тумб в случаях, когда они располагаются на разделительных полосах, приподнятых направляющих островках или приподнятых островках безопасности.

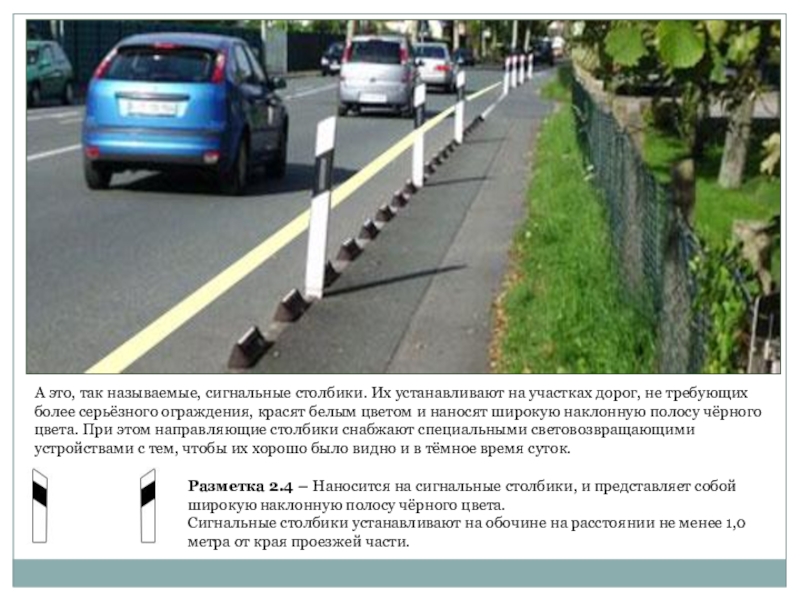

не требующих более серьёзного ограждения, красят белым цветом и наносят широкую наклонную полосу чёрного цвета. При этом направляющие столбики снабжают специальными световозвращающими устройствами с тем, чтобы их хорошо было видно и в тёмное время суток.



Разметка 2.4 – Наносится на сигнальные столбики, и представляет собой широкую наклонную полосу чёрного цвета.
Сигнальные столбики устанавливают на обочине на расстоянии не менее 1,0 метра от края проезжей части.

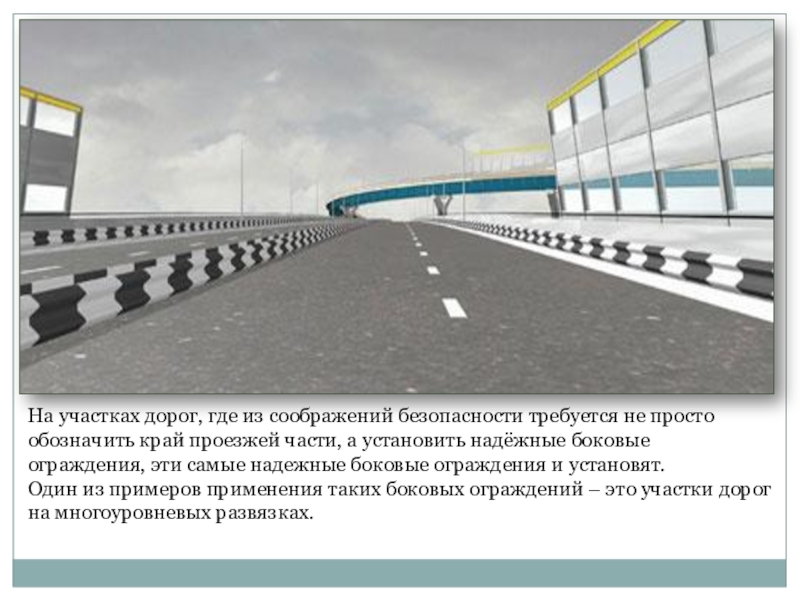

край проезжей части, а установить надёжные боковые ограждения, эти самые надежные боковые ограждения и установят.
Один из примеров применения таких боковых ограждений – это участки дорог на многоуровневых развязках.

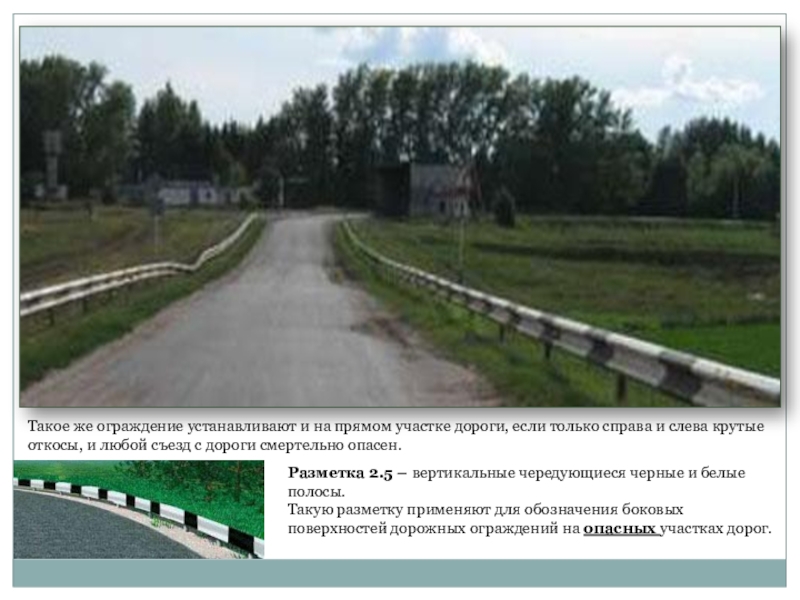

справа и слева крутые откосы, и любой съезд с дороги смертельно опасен.


Разметка 2.5 – вертикальные чередующиеся черные и белые полосы.
Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на опасных участках дорог.

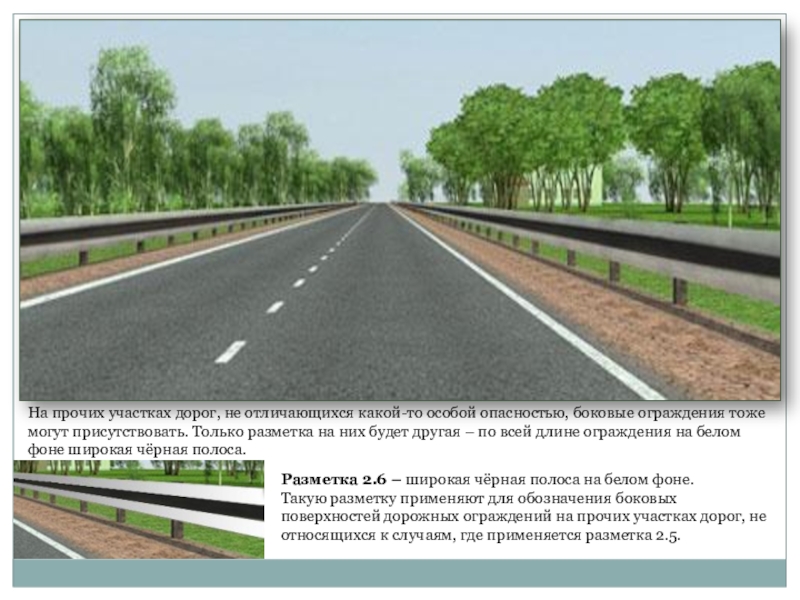

тоже могут присутствовать. Только разметка на них будет другая – по всей длине ограждения на белом фоне широкая чёрная полоса.



Разметка 2.6 – широкая чёрная полоса на белом фоне.
Такую разметку применяют для обозначения боковых поверхностей дорожных ограждений на прочих участках дорог, не относящихся к случаям, где применяется разметка 2.5.

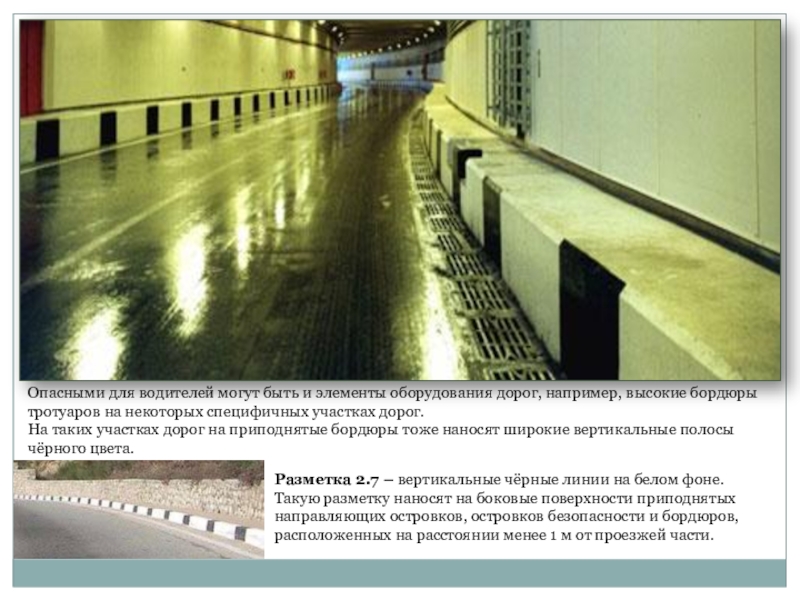

бордюры тротуаров на некоторых специфичных участках дорог.
На таких участках дорог на приподнятые бордюры тоже наносят широкие вертикальные полосы чёрного цвета.



Разметка 2.7 – вертикальные чёрные линии на белом фоне.
Такую разметку наносят на боковые поверхности приподнятых направляющих островков, островков безопасности и бордюров, расположенных на расстоянии менее 1 м от проезжей части.

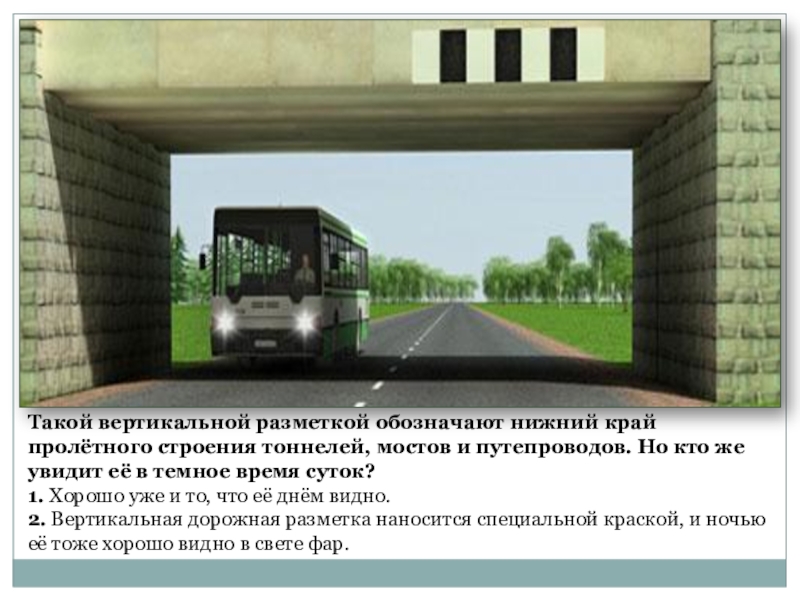

путепроводов. Но кто же увидит её в темное время суток?
1. Хорошо уже и то, что её днём видно.
2. Вертикальная дорожная разметка наносится специальной краской, и ночью её тоже хорошо видно в свете фар.
