о местности, учит способам ориентирования на ней, при выполнении различных задач, а так же приемам работы с картой на местности и составлению графических документов.

Местность оказывает существенное влияние на боевые действия войск.
Под понятием местности имеется в виду определенный участок земной поверхности, на котором предстоит выполнять полученную задачу.

Основными топографическими элементами местности являются рельеф и местные предметы.
Неровности, образующие земную поверхность, называются рельефом местности, а все расположенные на ней естественные и искусственные предметы - местными предметами.

подразделяют на равнинную, холмистую и горную:

От степени пересеченности различными препятствиями (оврагами, лощинами, реками, канавами и т.п.) влияющими на передвижение войск, она подразделяется на сильнопересеченную, среднепересеченную и слабопересеченную.
По условиям маскировки и наблюдения местность может быть закрытой, полузакрытой и открытой.
Каждый из видов местности по своему влияет на боевые действия войск.

свойства.
Наблюдением за местностью в районе противника можно установить наличие и характер естественных препятствий, командные высоты в его располо­жении, наличие удобных подступов к противнику и от него в сторону наших войск, изменения, происходящие на местности, занимаемой противником.

Изучение местности позволяет командиру определить места расположения огневых средств противника, его наблюдательных пунктов, возможные на­правления подхода к нашей обороне, вероятные направления атаки танков, возможности скрытного передвижения и другие данные, которые необходимы для принятия решения.

на которой подробно изображена местность. Топографическая карта содержит сведения об опорных геодезических пунктах, рельефе, гидрографии, растительности, грунтах, хозяйственных и культурных объектах, дорогах, коммуникациях, границах и других объектах местности. Полнота содержания и точность топографических карт позволяют решать тактические и технические задачи.

Топографическая карта

Все географические карты в зависимости от масштабов условно подразделяются на следующие типы:
топографические планы — до 1:5000 включительно;
крупномасштабные топографические карты — 1:10 000; 1:25 000; 1:50 000 ;
среднемасштабные топографические карты — 1:100 000; 1:1 000 000;
мелкомасштабные топографические карты — 1:1 000 000 и выше

Чем меньше знаменатель численного масштаба, тем крупнее масштаб. Планы составляют в крупных масштабах, а карты — в мелких. В картах учитывается «шарообразность» Земли, а в планах — нет.

угловые величины:
широта () и долгота (L), определяющие положение объекта на земной поверхности относительно начала координат – точки пересечения начального (Гринвичского) меридиана с экватором.
На карте географическая сетка обозначена шкалой на всех сторонах рамки карты.

Западная и восточная стороны рамки являются меридианами, а северная и южная – параллелями.
В углах листа карты подписаны географические координаты точек пересечения сторон рамки.

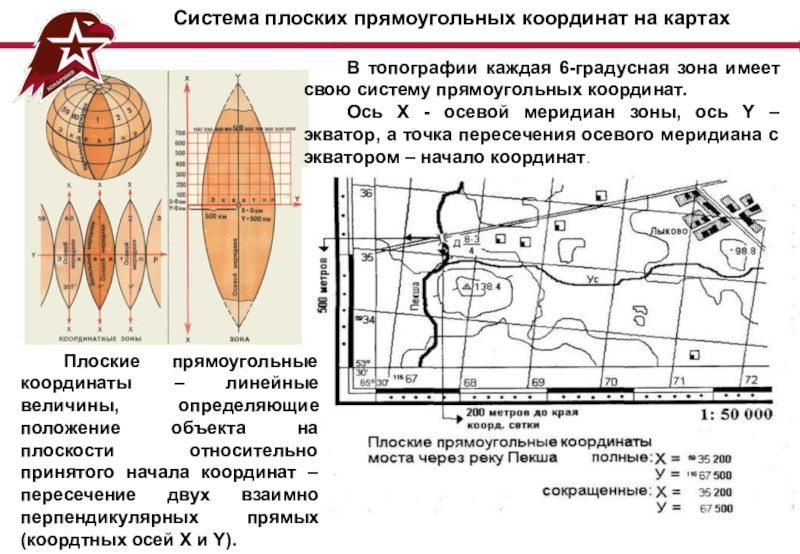

свою систему прямоугольных координат.
Ось Х - осевой меридиан зоны, ось Y – экватор, а точка пересечения осевого меридиана с экватором – начало координат.

Плоские прямоугольные координаты – линейные величины, определяющие положение объекта на плоскости относительно принятого начала координат – пересечение двух взаимно перпендикулярных прямых (коордтных осей Х и Y).

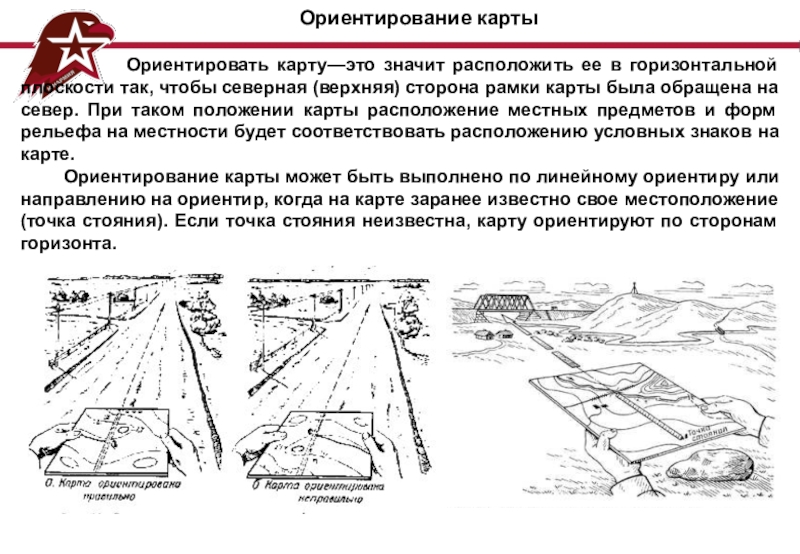

горизонтальной плоскости так, чтобы северная (верхняя) сторона рамки карты была обращена на север. При таком положении карты расположение местных предметов и форм рельефа на местности будет соответствовать расположению условных знаков на карте.
Ориентирование карты может быть выполнено по линейному ориентиру или направлению на ориентир, когда на карте заранее известно свое местоположение (точка стояния). Если точка стояния неизвестна, карту ориентируют по сторонам горизонта.

чертеж, изображающий небольшой участок земли с условными знаками. Он сохраняет постоянный масштаб по всех направлениях, строится с учетом кривизны уровней поверхности. По своей сути, план сохраняет свойства карты и является ее составной частью.

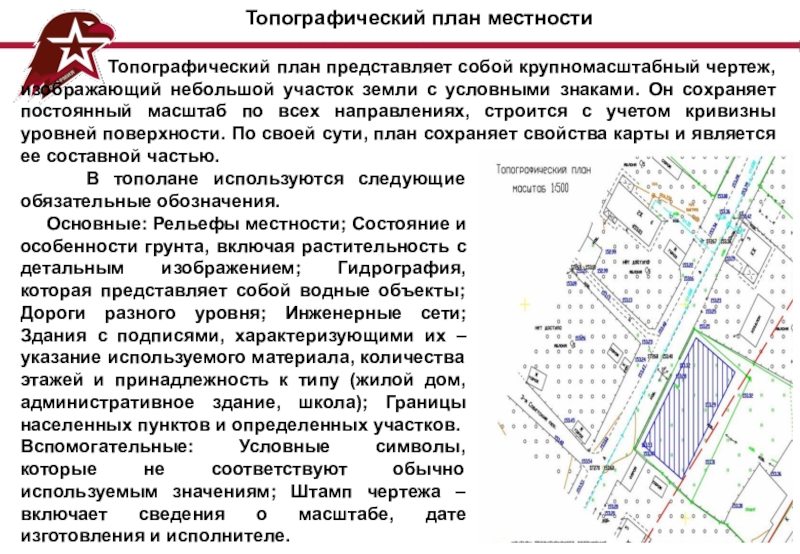

Топографический план местности

В тополане используются следующие обязательные обозначения.
Основные: Рельефы местности; Состояние и особенности грунта, включая растительность с детальным изображением; Гидрография, которая представляет собой водные объекты; Дороги разного уровня; Инженерные сети; Здания с подписями, характеризующими их – указание используемого материала, количества этажей и принадлежность к типу (жилой дом, административное здание, школа); Границы населенных пунктов и определенных участков.
Вспомогательные: Условные символы, которые не соответствуют обычно используемым значениям; Штамп чертежа – включает сведения о масштабе, дате изготовления и исполнителе.
