Презентация, доклад по ОП.2 Электротехника на тему Преобразование механической энергии в электрическую и обратно
Содержание
- 1. Презентация по ОП.2 Электротехника на тему Преобразование механической энергии в электрическую и обратно
- 2. Тема урока:« Преобразование механической энергии в электрическую
- 3. План урока.1. Преобразование механической энергии в электрическую.2. Преобразование электрической энергии в механическую.3. Устройство ЭМ постоянного тока
- 4. Сокращения:ЭМ – электрическая машинаГ – генераторД -
- 5. Вопрос 1. Преобразование механической энергии в электрическую
- 6. 1.1. Электромеханическое действие магнитного поля
- 7. 1.2. Принцип действия ГПТГенератор (ГПТ) – это ЭМ, преобразующая механическую энергию в электрическую.
- 8. 1.3. Принцип действия генератора
- 9. 1.4. Рассмотрим простейший генератор переменного тока. Между

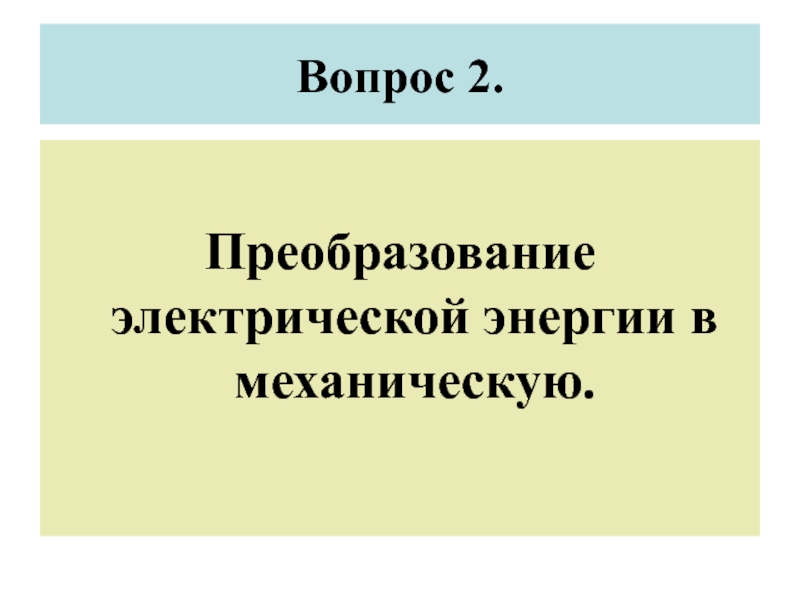

- 10. Вопрос 2. Преобразование электрической энергии в механическую.
- 11. 2.1. Принцип действия ДПТ.Двигатель (ДПТ) – это ЭМ,преобразующая электрическую энергию в механическую.
- 12. 2.1.Принцип действия двигателя
- 13. Если к контактным полукольцам
- 14. Т.к. рамка пересекает
- 15. Двигатель постоянного тока
- 16. 2.2. Задание на самостоятельную работу. Определить
- 17. Слайд 17
- 18. Вопрос 3. Устройство ЭМ постоянного тока(см. рисунок на следующем слайде)
- 19. Слайд 19
- 20. Состав ЭМ применительно к предыдущему слайду:1. Станина
- 21. 3.1.Устройство ЭМ постоянного токаСостоит из :
- 22. Якорь состоит из:сердечника якоря, в пазы которого
- 23. Якорь МПТ (вариант 1)
- 24. Якорь МПТ (вариант 2)
- 25. Рисунок МПТ с направлениями магнитного потока главных полюсов и токов якоря.
- 26. Конструктивное исполнение ДПТ
- 27. Спасибо за внимание!
Тема урока:« Преобразование механической энергии в электрическую и обратно».Тип урока : урок усвоения новых знанийВид урока: лекция
Слайд 1Выполнена преподавателем федерального государственного казенного профессионального образовательного учреждения
«Ломоносовский морской колледж
Военно-Морского
Флота»
министерства обороны Российской Федерации
Попель Галиной Владимировной.
министерства обороны Российской Федерации
Попель Галиной Владимировной.
Слайд 2Тема урока:
« Преобразование
механической энергии в электрическую и обратно».
Тип урока :
урок усвоения новых знаний
Вид урока: лекция
Вид урока: лекция
Слайд 3План урока.
1. Преобразование механической энергии в электрическую.
2. Преобразование электрической энергии в
механическую.
3. Устройство ЭМ постоянного тока
3. Устройство ЭМ постоянного тока

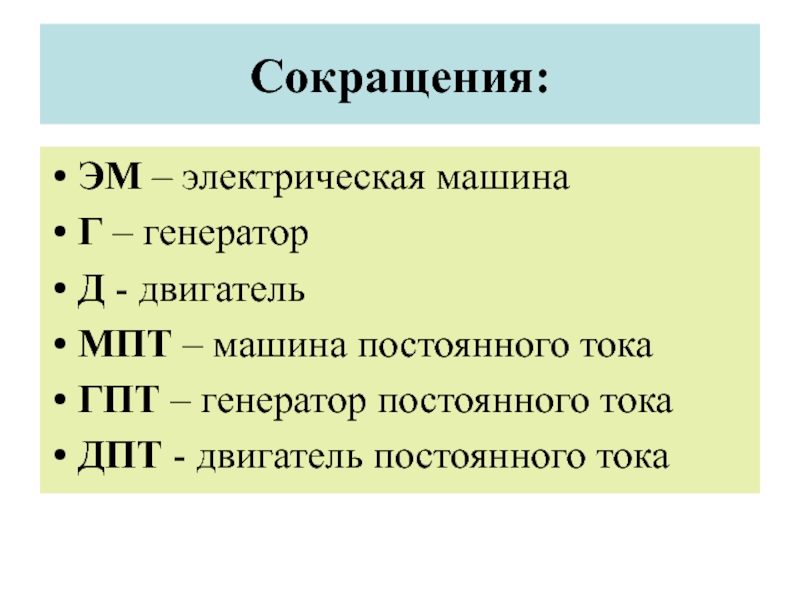

Слайд 4Сокращения:
ЭМ – электрическая машина
Г – генератор
Д - двигатель
МПТ – машина постоянного
тока
ГПТ – генератор постоянного тока
ДПТ - двигатель постоянного тока
ГПТ – генератор постоянного тока
ДПТ - двигатель постоянного тока
Слайд 6 1.1. Электромеханическое действие магнитного поля и электромагнитная индукция используются
для преобразования механической энергии в электрическую и обратно. Устройства, с помощью которых эти преобразования осуществляются, называются
электрическими машинами (ЭМ).
электрическими машинами (ЭМ).

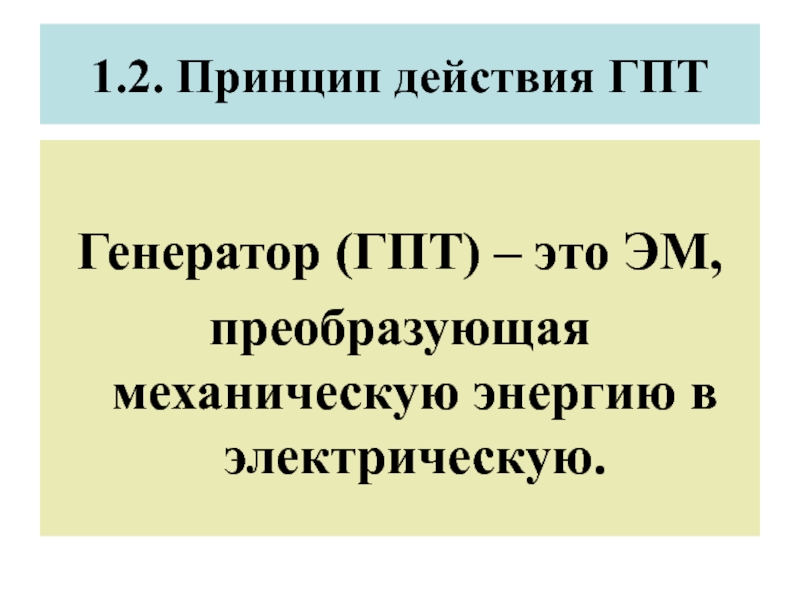

Слайд 71.2. Принцип действия ГПТ
Генератор (ГПТ) – это ЭМ,
преобразующая механическую энергию
в электрическую.
Слайд 91.4. Рассмотрим простейший генератор переменного тока. Между полюсами магнита N и
S находится медная рамка, концы которой присоединены к контактным полукольцам. На полукольца наложены угольные щетки. Если рамку начать вращать, то в ее продольных сторонах будет наводиться ЭДС электромагнитной индукции, направление которой определяется правилом правой руки.
Слайд 112.1. Принцип действия ДПТ.
Двигатель (ДПТ) – это ЭМ,
преобразующая электрическую энергию в
механическую.

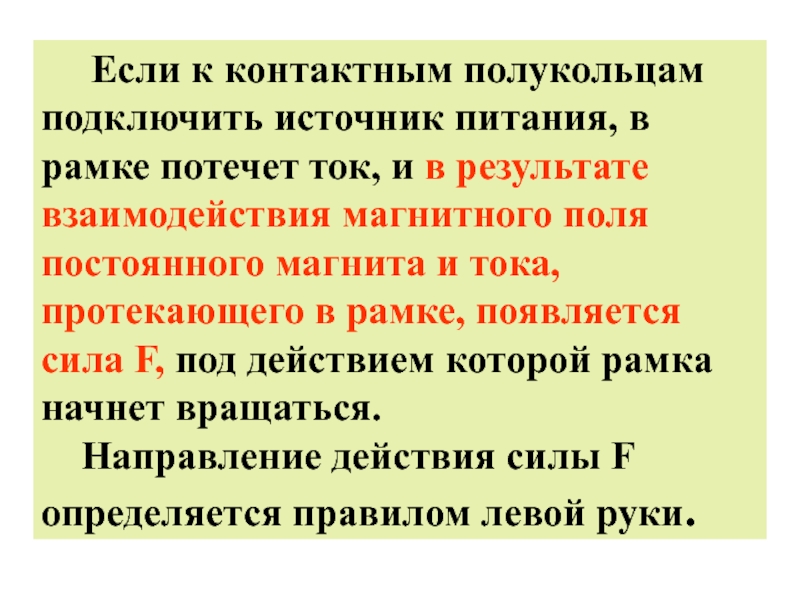

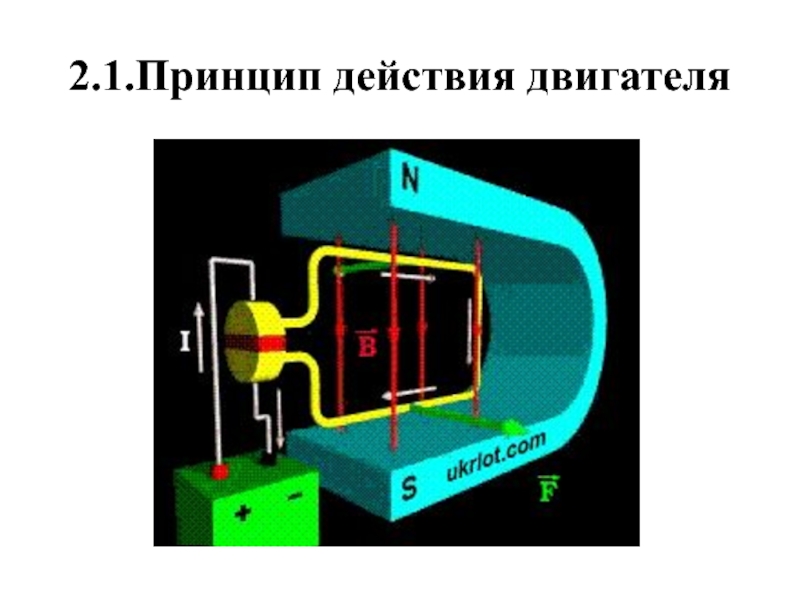

Слайд 13 Если к контактным полукольцам подключить источник питания, в
рамке потечет ток, и в результате взаимодействия магнитного поля постоянного магнита и тока, протекающего в рамке, появляется сила F, под действием которой рамка начнет вращаться.
Направление действия силы F определяется правилом левой руки.
Направление действия силы F определяется правилом левой руки.
Слайд 14 Т.к. рамка пересекает силовые линии магнитного поля,
то по закону электромагнитной индукции в ней будет наводиться ЭДС Е =B*l*v, которая направлена навстречу току, а следовательно и напряжению питания U. Поэтому ток в цепи будет равен: I = (U- E)/ R
где R – сопротивление рамки (Ом),
Е – противоЭДС (В).
где R – сопротивление рамки (Ом),
Е – противоЭДС (В).
Слайд 16
2.2. Задание на самостоятельную работу. Определить на следующем слайде:
1. Направление тока
в генераторе
2. Направление вращения двигателя.
3. Направление противоЭДС двигателя
2. Направление вращения двигателя.
3. Направление противоЭДС двигателя

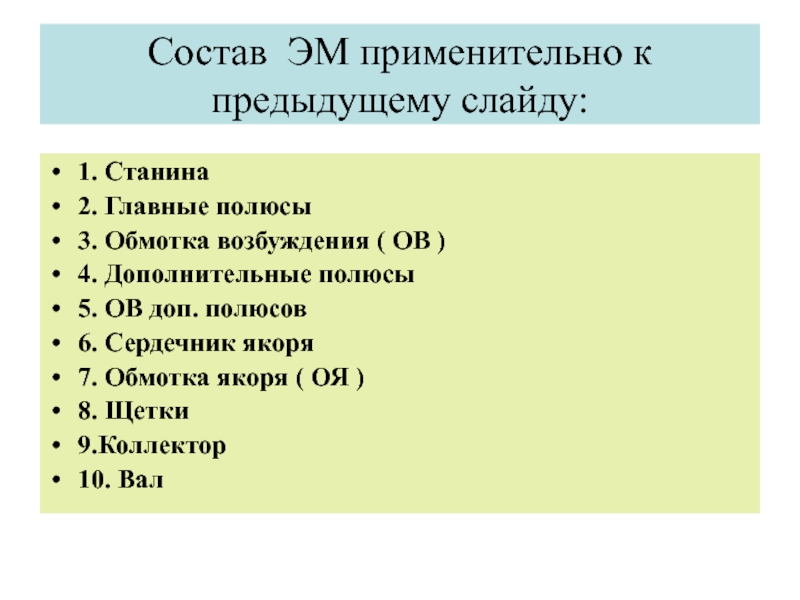

Слайд 20Состав ЭМ применительно к предыдущему слайду:
1. Станина
2. Главные
полюсы
3. Обмотка возбуждения ( ОВ )
4. Дополнительные полюсы
5. ОВ доп. полюсов
6. Сердечник якоря
7. Обмотка якоря ( ОЯ )
8. Щетки
9.Коллектор
10. Вал
3. Обмотка возбуждения ( ОВ )
4. Дополнительные полюсы
5. ОВ доп. полюсов
6. Сердечник якоря
7. Обмотка якоря ( ОЯ )
8. Щетки
9.Коллектор
10. Вал

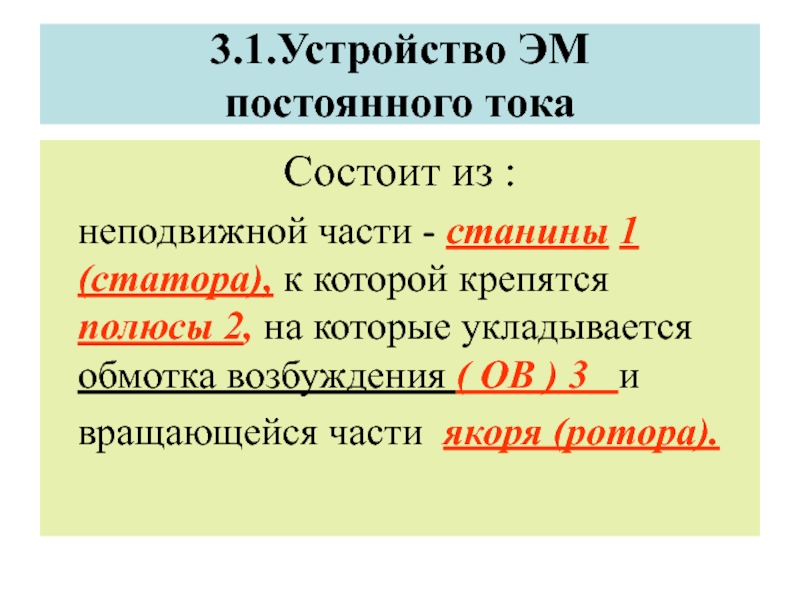

Слайд 213.1.Устройство ЭМ
постоянного тока
Состоит из :
неподвижной части - станины
1 (статора), к которой крепятся полюсы 2, на которые укладывается обмотка возбуждения ( ОВ ) 3 и
вращающейся части якоря (ротора).
вращающейся части якоря (ротора).

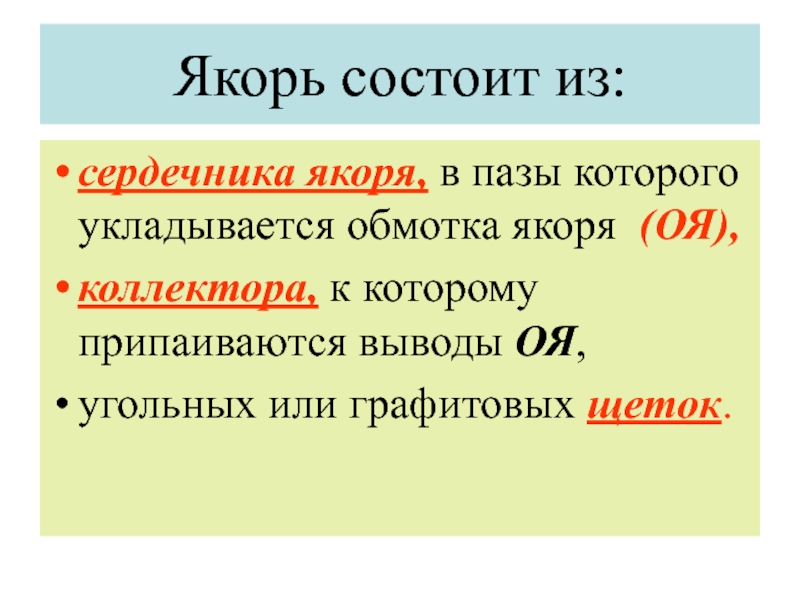

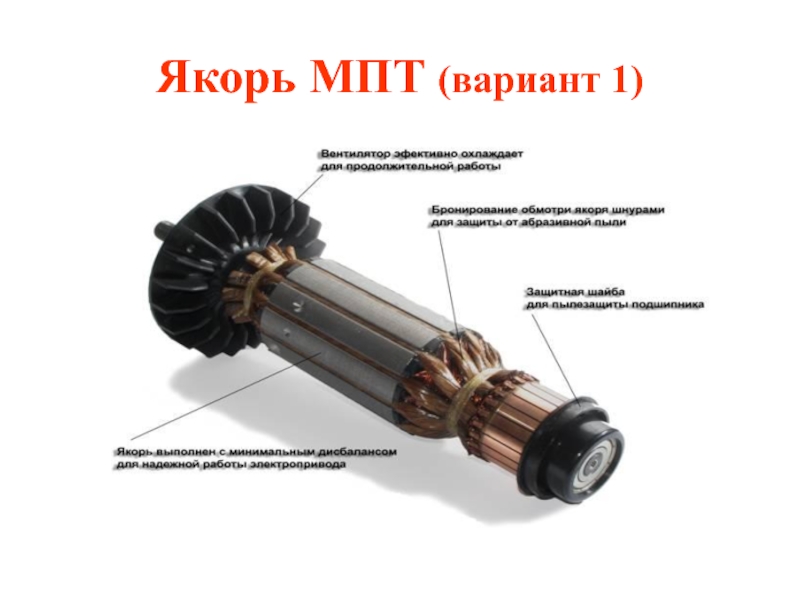

Слайд 22Якорь состоит из:
сердечника якоря, в пазы которого укладывается обмотка якоря (ОЯ),
коллектора,
к которому припаиваются выводы ОЯ,
угольных или графитовых щеток.
угольных или графитовых щеток.
