Презентация, доклад основы спортивного ориентирование

масштабе. Виды карт очень разнообразны. Наиболее точные — топографические. Однако туристы чаще всего имеют дела с областными картами и туристскими картосхемами.

Областные административные карты, выпушенные для большинства областей СССР, дают представление о расположении населенных пунктов и позволяют видеть изображение большого участка местности.

Туристские картосхемы издаются для наиболее популярных районов путешествий. Они менее подробны и точны, чем топографические, но содержат данные, которых нет на топографических картах (расположение туристских баз, лагерей, экскурсионных объектов, наиболее живописных мест и т. п.). На некоторых картосхемах изображен тот или иной маршрут, другие снабжены подробным описанием местности и встречающихся достопримечательностей.

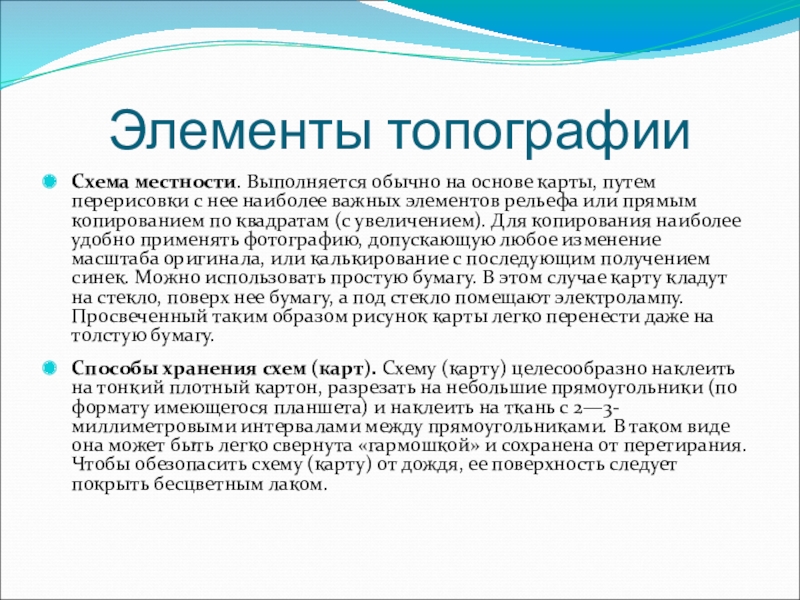

План (кроки) более крупного масштаба - для практического движения по маршруту желательно иметь схему.

нее наиболее важных элементов рельефа или прямым копированием по квадратам (с увеличением). Для копирования наиболее удобно применять фотографию, допускающую любое изменение масштаба оригинала, или калькирование с последующим получением синек. Можно использовать простую бумагу. В этом случае карту кладут на стекло, поверх нее бумагу, а под стекло помещают электролампу. Просвеченный таким образом рисунок карты легко перенести даже на толстую бумагу.

Способы хранения схем (карт). Схему (карту) целесообразно наклеить на тонкий плотный картон, разрезать на небольшие прямоугольники (по формату имеющегося планшета) и наклеить на ткань с 2—3-миллиметровыми интервалами между прямоугольниками. В таком виде она может быть легко свернута «гармошкой» и сохранена от перетирания. Чтобы обезопасить схему (карту) от дождя, ее поверхность следует покрыть бесцветным лаком.

соответствующей ей ливни на местности. Точность изображения местности на карте, полнота, подробность карты зависят от ее масштаба.

Масштабы бывают двух видов — численный и линейный:
- численный масштаб изображается в виде дроби, числитель которой равен единице, а знаменатель — числу, показывающему, во сколько раз на карте уменьшена действительная длина линии. Например: 1/250000.
- линейный масштаб изображается прямой линией, разделенной на сантиметры или другие равные части, которые называются основанием масштаба. Им соответствует определенное число (надписываемое рядом) метров или километров на местности.
При уменьшении масштаба многие детали, чтобы не загружать карту, не изображают: так, пропадают мелкие повороты и изгибы дорог, рек и ручьев. Это следует учитывать во время путешествия. Длина извилистой реки, петляющей грунтовой дороги, береговой кромки озера, замеренные по карте мелкого масштаба, на местности окажутся намного больше вследствие того, что на карте все эти детали отсутствуют, а дано только общее, генеральное направление линий.

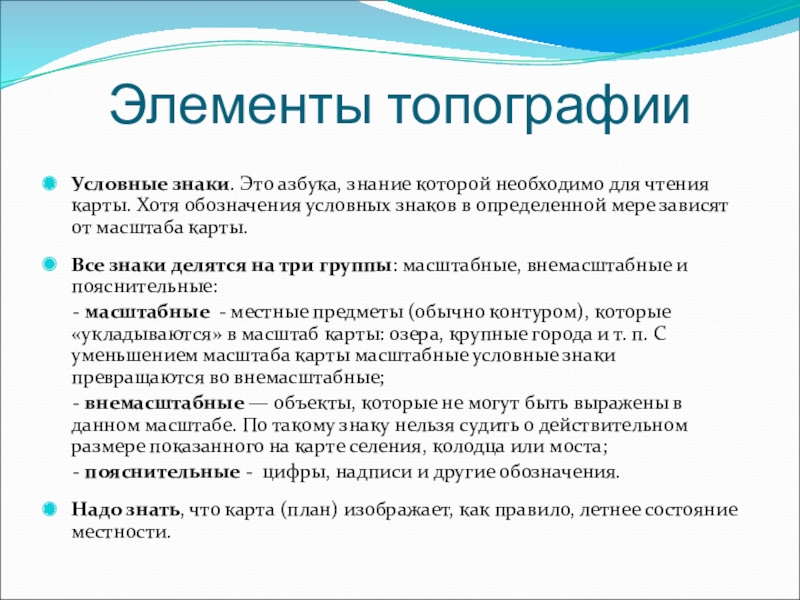

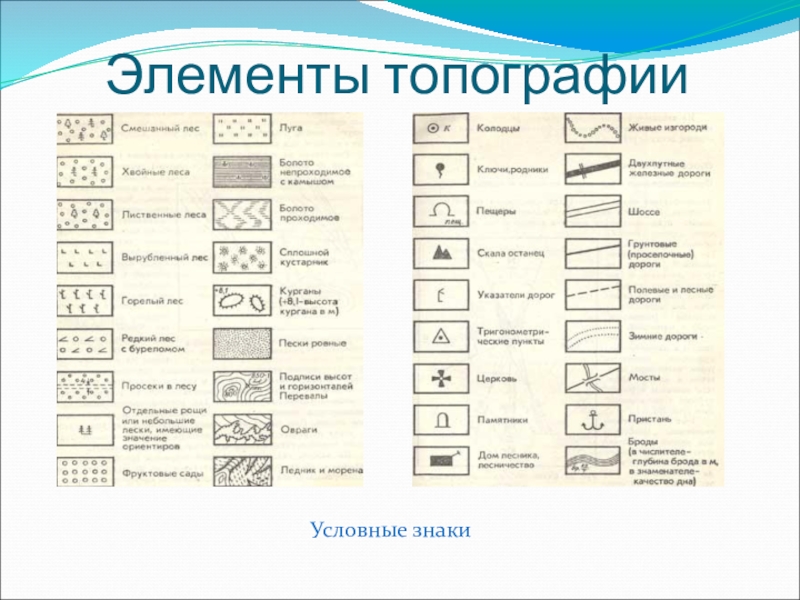

Хотя обозначения условных знаков в определенной мере зависят от масштаба карты.

Все знаки делятся на три группы: масштабные, внемасштабные и пояснительные:
- масштабные - местные предметы (обычно контуром), которые «укладываются» в масштаб карты: озера, крупные города и т. п. С уменьшением масштаба карты масштабные условные знаки превращаются во внемасштабные;
- внемасштабные — объекты, которые не могут быть выражены в данном масштабе. По такому знаку нельзя судить о действительном размере показанного на карте селения, колодца или моста;
- пояснительные - цифры, надписи и другие обозначения.

Надо знать, что карта (план) изображает, как правило, летнее состояние местности.

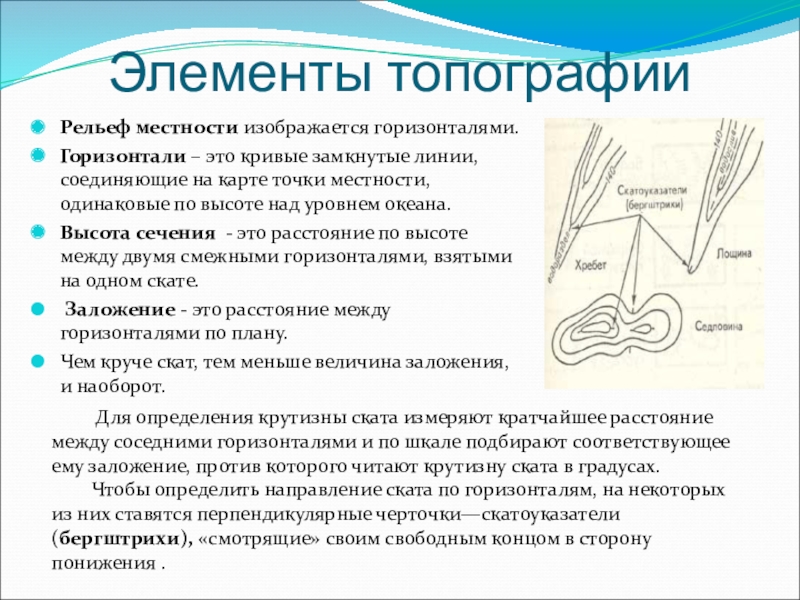

соединяющие на карте точки местности, одинаковые по высоте над уровнем океана.
Высота сечения - это расстояние по высоте между двумя смежными горизонталями, взятыми на одном скате.
Заложение - это расстояние между горизонталями по плану.
Чем круче скат, тем меньше величина заложения, и наоборот.

Для определения крутизны ската измеряют кратчайшее расстояние между соседними горизонталями и по шкале подбирают соответствующее ему заложение, против которого читают крутизну ската в градусах.
Чтобы определить направление ската по горизонталям, на некоторых из них ставятся перпендикулярные черточки—скатоуказатели (бергштрихи), «смотрящие» своим свободным концом в сторону понижения .

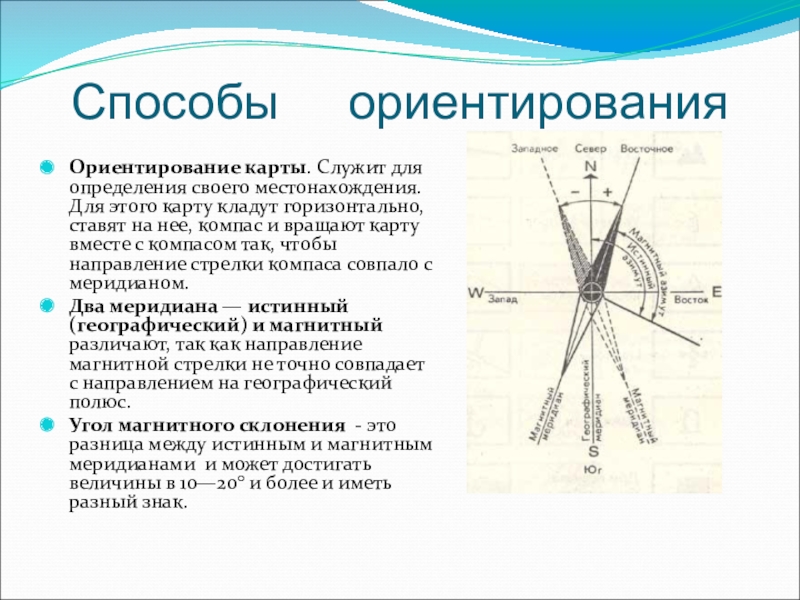

этого карту кладут горизонтально, ставят на нее, компас и вращают карту вместе с компасом так, чтобы направление стрелки компаса совпало с меридианом.
Два меридиана — истинный (географический) и магнитный различают, так как направление магнитной стрелки не точно совпадает с направлением на географический полюс.

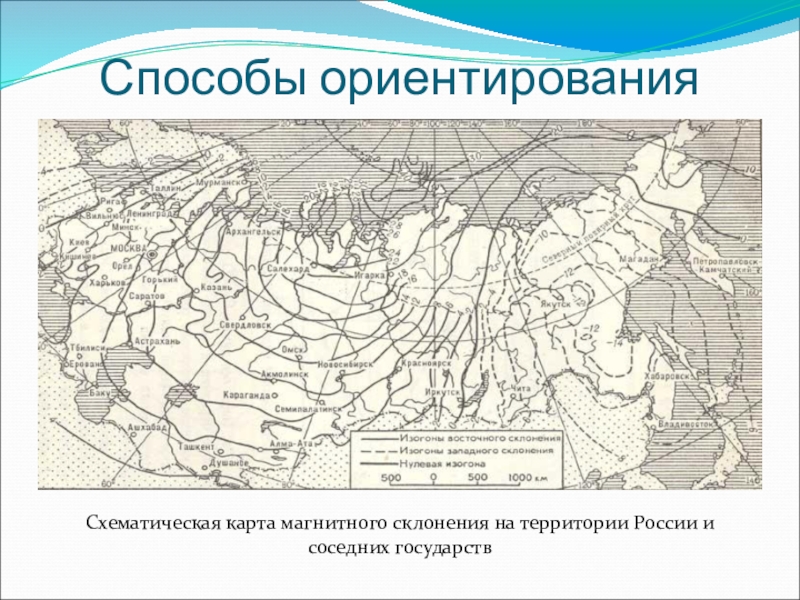

Угол магнитного склонения - это разница между истинным и магнитным меридианами и может достигать величины в 10—20° и более и иметь разный знак.

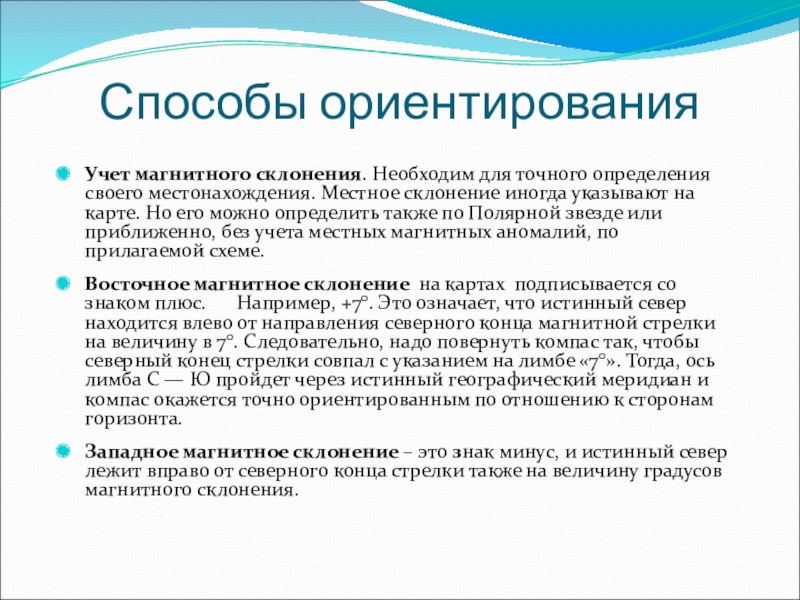

склонение иногда указывают на карте. Но его можно определить также по Полярной звезде или приближенно, без учета местных магнитных аномалий, по прилагаемой схеме.

Восточное магнитное склонение на картах подписывается со знаком плюс. Например, +7°. Это означает, что истинный север находится влево от направления северного конца магнитной стрелки на величину в 7°. Следовательно, надо повернуть компас так, чтобы северный конец стрелки совпал с указанием на лимбе «7°». Тогда, ось лимба С — Ю пройдет через истинный географический меридиан и компас окажется точно ориентированным по отношению к сторонам горизонта.

Западное магнитное склонение – это знак минус, и истинный север лежит вправо от северного конца стрелки также на величину градусов магнитного склонения.

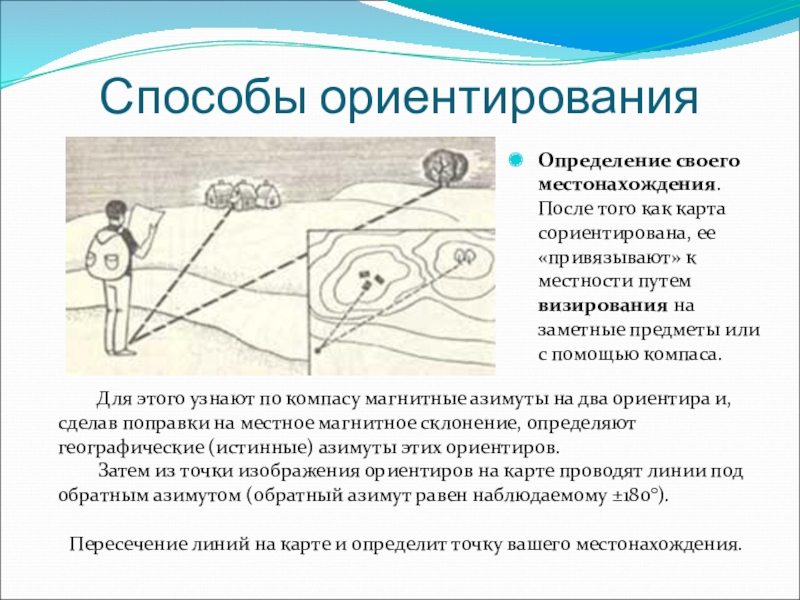

к местности путем визирования на заметные предметы или с помощью компаса.

Для этого узнают по компасу магнитные азимуты на два ориентира и, сделав поправки на местное магнитное склонение, определяют географические (истинные) азимуты этих ориентиров.
Затем из точки изображения ориентиров на карте проводят линии под обратным азимутом (обратный азимут равен наблюдаемому ±180°).

Пересечение линий на карте и определит точку вашего местонахождения.

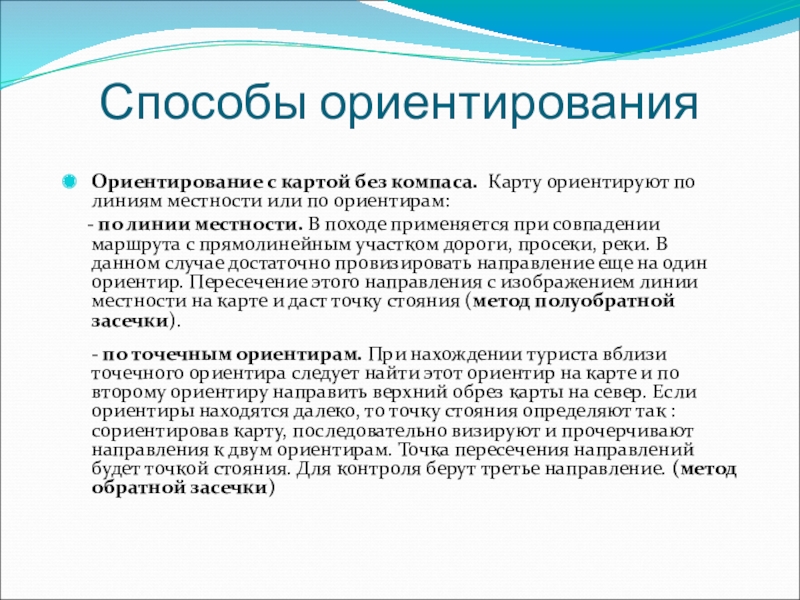

или по ориентирам:
- по линии местности. В походе применяется при совпадении маршрута с прямолинейным участком дороги, просеки, реки. В данном случае достаточно провизировать направление еще на один ориентир. Пересечение этого направления с изображением линии местности на карте и даст точку стояния (метод полуобратной засечки).

- по точечным ориентирам. При нахождении туриста вблизи точечного ориентира следует найти этот ориентир на карте и по второму ориентиру направить верхний обрез карты на север. Если ориентиры находятся далеко, то точку стояния определяют так : сориентировав карту, последовательно визируют и прочерчивают направления к двум ориентирам. Точка пересечения направлений будет точкой стояния. Для контроля берут третье направление. (метод обратной засечки)

точно сориентировать карту. Для этого из одной точки на листке прозрачной бумаги последовательно визируют и прочерчивают направления на три видимых на местности и опознанных на карте ориентира.

Затем накладывают прозрачную бумагу на карту так, чтобы прочерченные направления на ориентиры прошли через их изображения на карте . При таком положении листка точка на нем (и карте) будет точкой местонахождения туриста.
Способ приближенному ориентирования. На практике путешественники часто прибегают также к этому способу, определяя точку стояния по расстоянию до ближайшего имеющегося на карте ориентира.

небесных светил и некоторых местных предметов определить стороны горизонта.

1. Ориентирование по часам и солнцу. Для этого часовую стрелку направляют в сторону солнца: при таком положении часов биссектриса угла между часовой стрелкой и цифрой 2 на циферблате (в период с октября по март—цифрой 1) укажет примерное направление на юг.
Часы должны идти по местному времени. Точность ориентирования этим способом летом невелика. Ошибка может достигать величины 20—25°.

Ориентирование по солнцу и часам
(для зимней половины года)

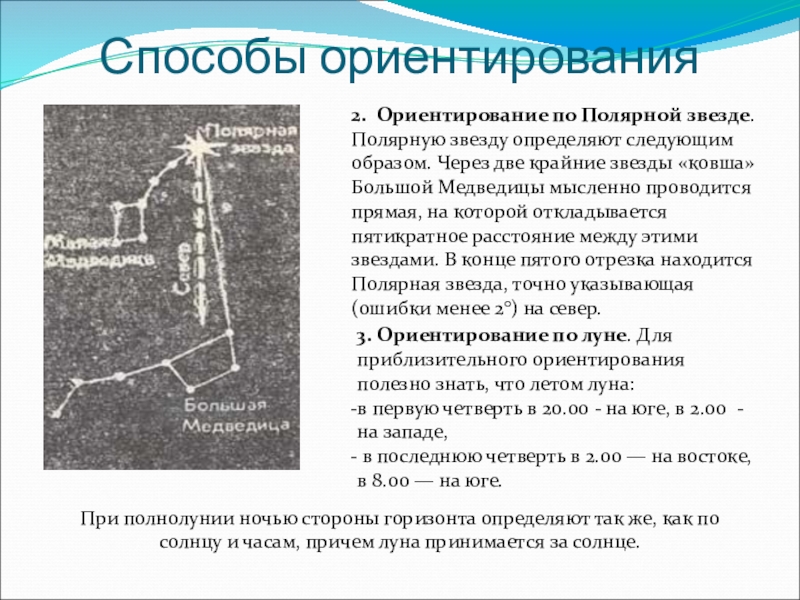

Через две крайние звезды «ковша» Большой Медведицы мысленно проводится прямая, на которой откладывается пятикратное расстояние между этими звездами. В конце пятого отрезка находится Полярная звезда, точно указывающая (ошибки менее 2°) на север.

3. Ориентирование по луне. Для приблизительного ориентирования полезно знать, что летом луна:
в первую четверть в 20.00 - на юге, в 2.00 - на западе,
в последнюю четверть в 2.00 — на востоке, в 8.00 — на юге.

При полнолунии ночью стороны горизонта определяют так же, как по солнцу и часам, причем луна принимается за солнце.

например, что:

- мхи и лишайники покрывают северную сторону деревьев и камней;
- смола больше выступает на южной половине ствола хвойного дерева;
- алтарь у православных церквей находится на востоке;
- муравьи устраивают свои жилища к югу от ближайших деревьев или кустов и делают южный склон муравейника более пологим, чем северный;
- ягоды и фрукты раньше приобретают окраску зрелости с южной стороны;
- расстояние между годовыми кольцами на пнях больше с юга;
- снег тает весной быстрее на склонах, обращенных к югу, чем на склонах, обращенных к северу, а на северных скатах оврагов и глубоких лощин, наоборот, снег тает быстрее, чем на южных;
- кора берез с юга светлее, и меньше трещин;

запад ;
- пущенный край нижней перекладины креста на куполе православной церкви обращен к югу , приподнятый - к северу ;
- алтари католических костелов располагаются на западной стороне 4
- двери еврейских синагог и мусульманских мечетей обращены примерно на север , их противоположные стороны направлены : мечетей - на Мекку в Аравии , лежащую на меридиане Воронежа , а синагог - на Иерусалим в Палестине , лежащий на меридиане Днепропетровска ;
- кумирни , пагоды , буддийские монастыри фасадами обращены на юг ;
- выход из юрт обычно делают на юг ;
- могилы расположены с востока на юг, крест на востоке;
-в домах сельской местности больше окон в жилых помещениях прорубается с южной стороны , а краска на стенах строений с южной стороны выцветает больше и имеет жухлый цвет ;
- просеки прорубаются строго север-юг и запад-восток;
- надписям номеров кварталов на столбах , установленных на пересечениях просек . На каждом таком столбе в верхней его части и на каждой из четырех граней проставляются цифры - нумерация противолежащих кварталов леса ;
- ребро между двумя гранями с наименьшими цифрами показывает направление на север ( кварталов лесных массивов в СНГ идет с запада на восток и далее на юг ).

ориентирования

знать их длину, или принять, что средняя длина пары шагов условно может быть принята равной 1,5м;
- счет шагов можно вести тройками, отсчитывая тройки попеременно под правую и левую ногу.
- расстояние, измеряемое бегом, нужно мерить, ведя счет на пятерки шагов;
- для больших расстояний каждую сотню отсчитанных пар или троек шагов отмечают записью, загибанием пальцев или другим способом;
- более удобно пользоваться специальным прибором—шагомером.

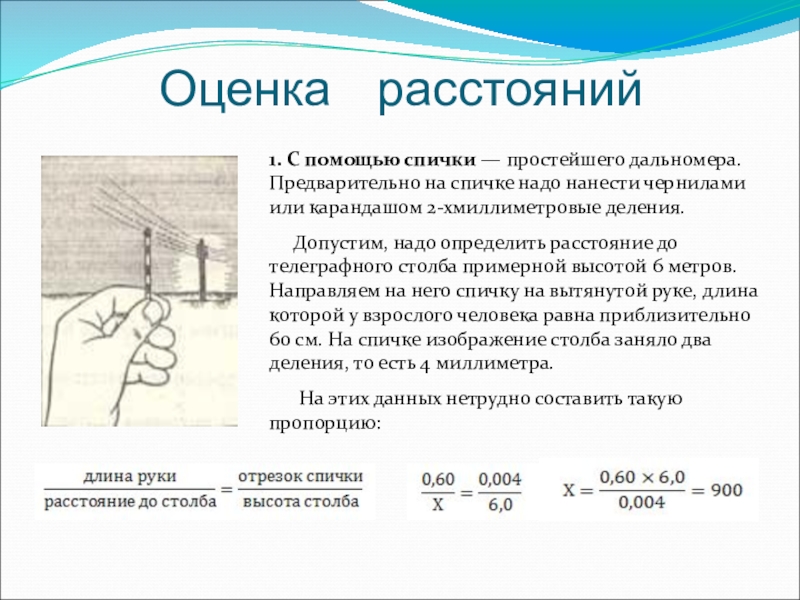

Определение расстояния до недоступных предметов построением подобных треугольников, с использованием различные приемов построения этих треугольников.

на спичке надо нанести чернилами или карандашом 2-хмиллиметровые деления.

Допустим, надо определить расстояние до телеграфного столба примерной высотой 6 метров. Направляем на него спичку на вытянутой руке, длина которой у взрослого человека равна приблизительно 60 см. На спичке изображение столба заняло два деления, то есть 4 миллиметра.

На этих данных нетрудно составить такую пропорцию:

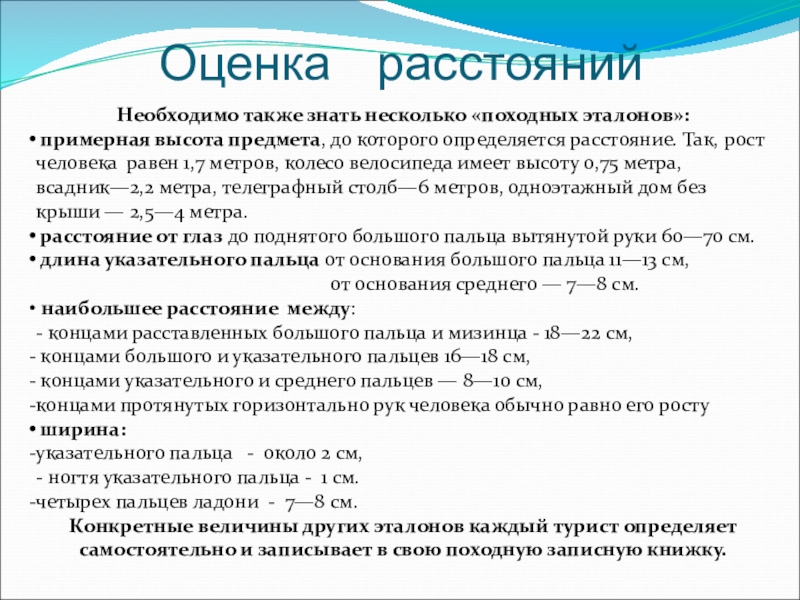

до которого определяется расстояние. Так, рост человека равен 1,7 метров, колесо велосипеда имеет высоту 0,75 метра, всадник—2,2 метра, телеграфный столб—6 метров, одноэтажный дом без крыши — 2,5—4 метра.
расстояние от глаз до поднятого большого пальца вытянутой руки 60—70 см.
длина указательного пальца от основания большого пальца 11—13 см,
от основания среднего — 7—8 см.
наибольшее расстояние между:
- концами расставленных большого пальца и мизинца - 18—22 см,
концами большого и указательного пальцев 16—18 см,
концами указательного и среднего пальцев — 8—10 см,
концами протянутых горизонтально рук человека обычно равно его росту
ширина:
указательного пальца - около 2 см,
- ногтя указательного пальца - 1 см.
четырех пальцев ладони - 7—8 см.
Конкретные величины других эталонов каждый турист определяет самостоятельно и записывает в свою походную записную книжку.

расстояния можно использовать следующую таблицу:

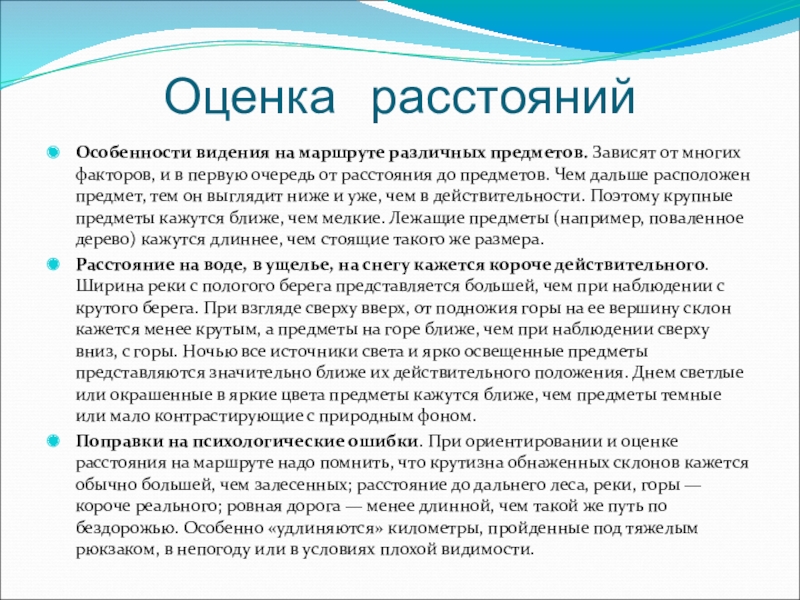

многих факторов, и в первую очередь от расстояния до предметов. Чем дальше расположен предмет, тем он выглядит ниже и уже, чем в действительности. Поэтому крупные предметы кажутся ближе, чем мелкие. Лежащие предметы (например, поваленное дерево) кажутся длиннее, чем стоящие такого же размера.
Расстояние на воде, в ущелье, на снегу кажется короче действительного. Ширина реки с пологого берега представляется большей, чем при наблюдении с крутого берега. При взгляде сверху вверх, от подножия горы на ее вершину склон кажется менее крутым, а предметы на горе ближе, чем при наблюдении сверху вниз, с горы. Ночью все источники света и ярко освещенные предметы представляются значительно ближе их действительного положения. Днем светлые или окрашенные в яркие цвета предметы кажутся ближе, чем предметы темные или мало контрастирующие с природным фоном.
Поправки на психологические ошибки. При ориентировании и оценке расстояния на маршруте надо помнить, что крутизна обнаженных склонов кажется обычно большей, чем залесенных; расстояние до дальнего леса, реки, горы — короче реального; ровная дорога — менее длинной, чем такой же путь по бездорожью. Особенно «удлиняются» километры, пройденные под тяжелым рюкзаком, в непогоду или в условиях плохой видимости.

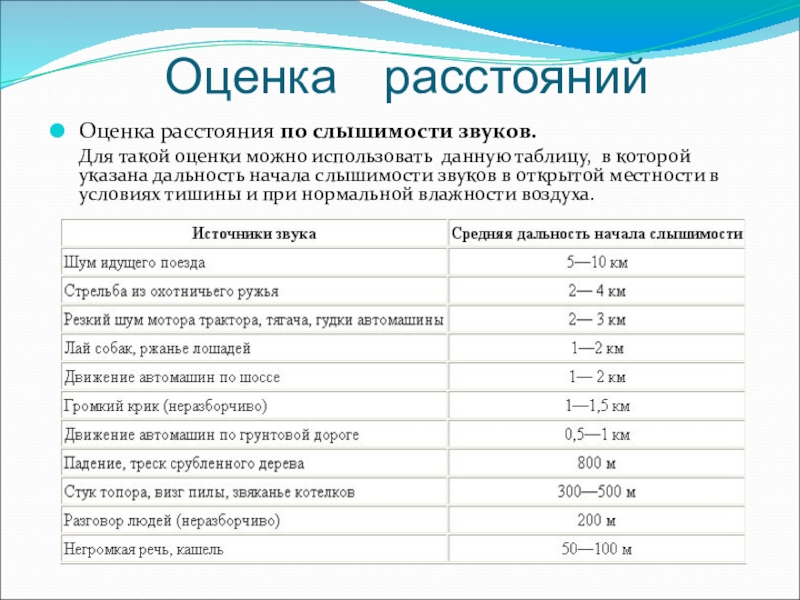

оценки можно использовать данную таблицу, в которой указана дальность начала слышимости звуков в открытой местности в условиях тишины и при нормальной влажности воздуха.

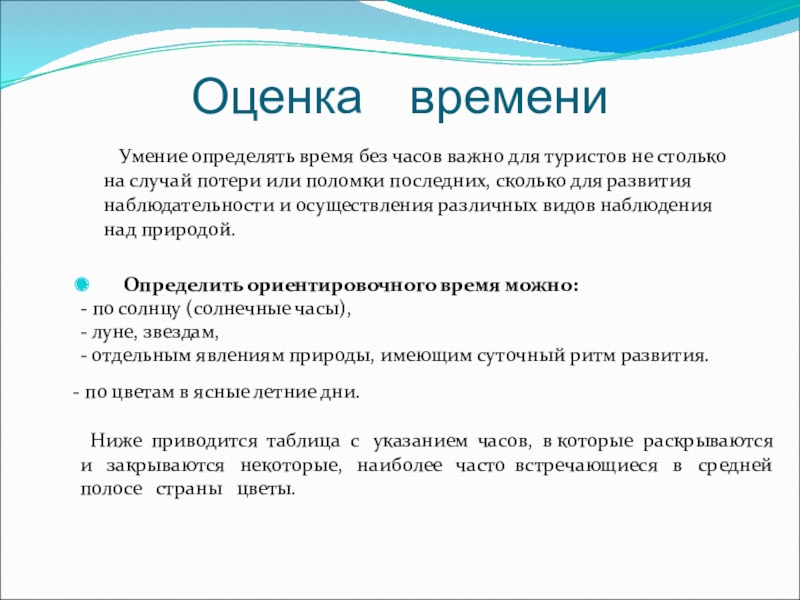

часов важно для туристов не столько на случай потери или поломки последних, сколько для развития наблюдательности и осуществления различных видов наблюдения над природой.


Определить ориентировочного время можно:
- по солнцу (солнечные часы),
- луне, звездам,
- отдельным явлениям природы, имеющим суточный ритм развития.

по цветам в ясные летние дни.

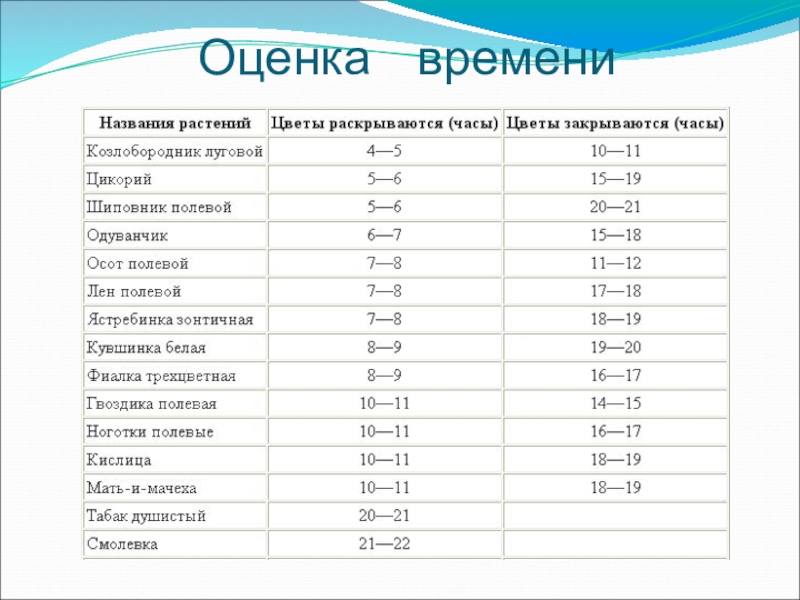

Ниже приводится таблица с указанием часов, в которые раскрываются и закрываются некоторые, наиболее часто встречающиеся в средней полосе страны цветы.

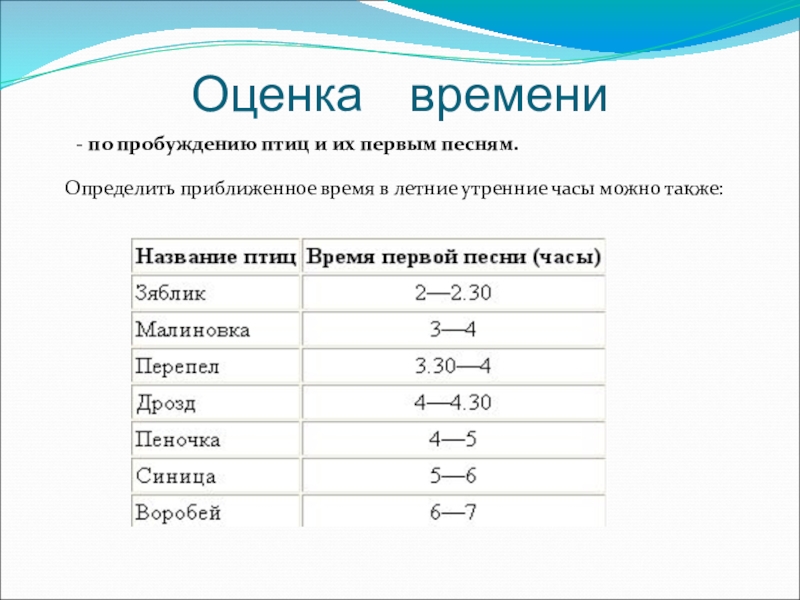

первым песням.

Определить приближенное время в летние утренние часы можно также:

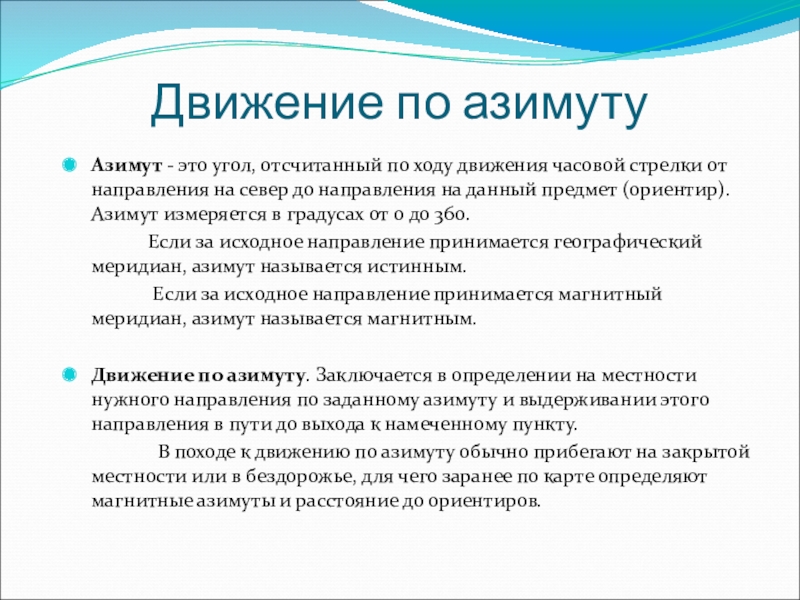

стрелки от направления на север до направления на данный предмет (ориентир). Азимут измеряется в градусах от 0 до 360.
Если за исходное направление принимается географический меридиан, азимут называется истинным.
Если за исходное направление принимается магнитный меридиан, азимут называется магнитным.

Движение по азимуту. Заключается в определении на местности нужного направления по заданному азимуту и выдерживании этого направления в пути до выхода к намеченному пункту.
В походе к движению по азимуту обычно прибегают на закрытой местности или в бездорожье, для чего заранее по карте определяют магнитные азимуты и расстояние до ориентиров.

практическая точность выхода на ориентир составляет обычно до одной десятой пройденного маршрута. Поэтому всегда желательно намечать на маршруте промежуточные ориентиры. Для этого перед движением устанавливают визирное приспособление компаса на нужное направление и ориентируют компас. Затем визируют в нужном направлении (или рядом с ним) какой-нибудь ярко выраженный и не очень отдаленный ориентир, к которому и двигаются. Достигнув ориентира, операцию повторяют вновь. При определении направления надо следить, чтобы северный конец стрелки компаса совпадал с отметкой севера на его лимбе.
- При движении по азимуту на пути туристов могут встретиться значительные по ширине препятствия, например озеро или скальный участок. Для строгого выдерживания общего направления обходить их желательно по ломаной прямой с наименьшим количеством «колен». При обходе следует четко записать величины промежуточных азимутов и расстояния, пройденные по ним.
- Чтобы не сбиться с правильного направления, полезно в процессе движения вычертить на листе блокнота (на планшете), путь обхода с углами и длинами «колен».

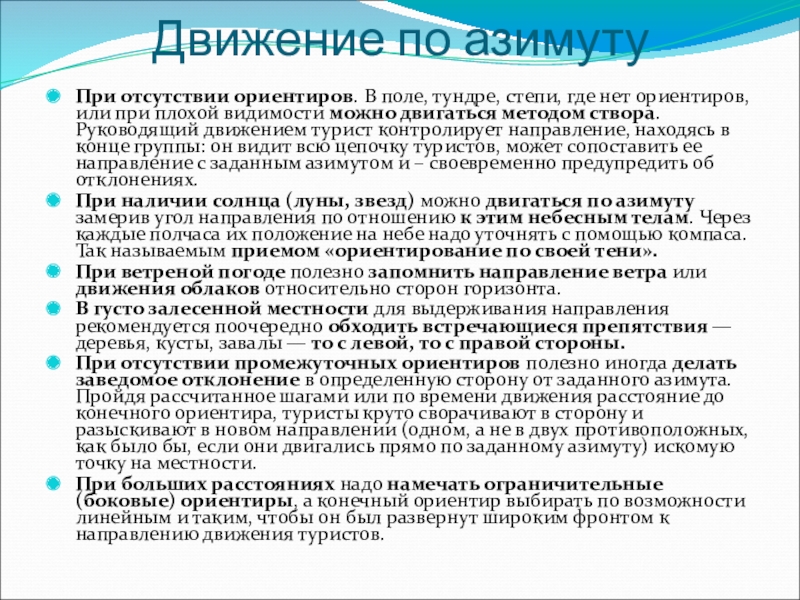

ориентиров, или при плохой видимости можно двигаться методом створа. Руководящий движением турист контролирует направление, находясь в конце группы: он видит всю цепочку туристов, может сопоставить ее направление с заданным азимутом и – своевременно предупредить об отклонениях.
При наличии солнца (луны, звезд) можно двигаться по азимуту замерив угол направления по отношению к этим небесным телам. Через каждые полчаса их положение на небе надо уточнять с помощью компаса. Так называемым приемом «ориентирование по своей тени».
При ветреной погоде полезно запомнить направление ветра или движения облаков относительно сторон горизонта.
В густо залесенной местности для выдерживания направления рекомендуется поочередно обходить встречающиеся препятствия — деревья, кусты, завалы — то с левой, то с правой стороны.
При отсутствии промежуточных ориентиров полезно иногда делать заведомое отклонение в определенную сторону от заданного азимута. Пройдя рассчитанное шагами или по времени движения расстояние до конечного ориентира, туристы круто сворачивают в сторону и разыскивают в новом направлении (одном, а не в двух противоположных, как было бы, если они двигались прямо по заданному азимуту) искомую точку на местности.
При больших расстояниях надо намечать ограничительные (боковые) ориентиры, а конечный ориентир выбирать по возможности линейным и таким, чтобы он был развернут широким фронтом к направлению движения туристов.

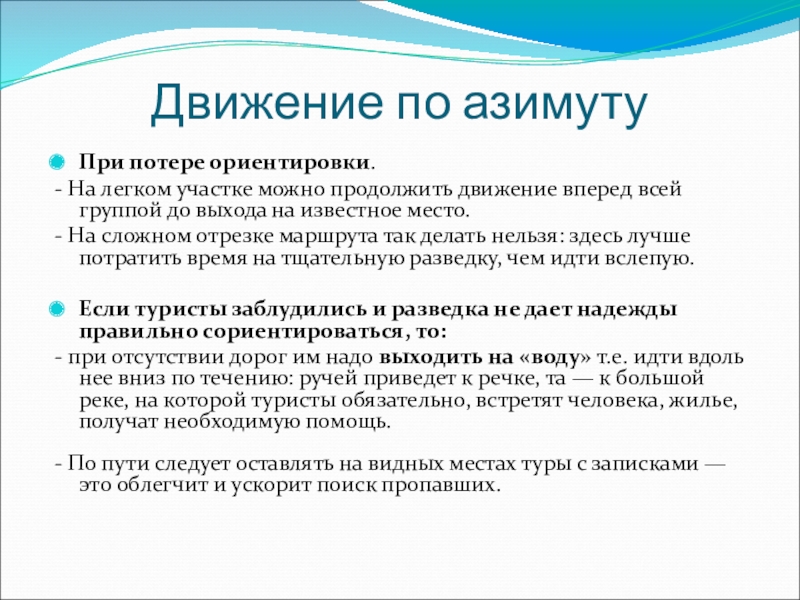

движение вперед всей группой до выхода на известное место.
- На сложном отрезке маршрута так делать нельзя: здесь лучше потратить время на тщательную разведку, чем идти вслепую.

Если туристы заблудились и разведка не дает надежды правильно сориентироваться, то:
- при отсутствии дорог им надо выходить на «воду» т.е. идти вдоль нее вниз по течению: ручей приведет к речке, та — к большой реке, на которой туристы обязательно, встретят человека, жилье, получат необходимую помощь.

- По пути следует оставлять на видных местах туры с записками — это облегчит и ускорит поиск пропавших.
