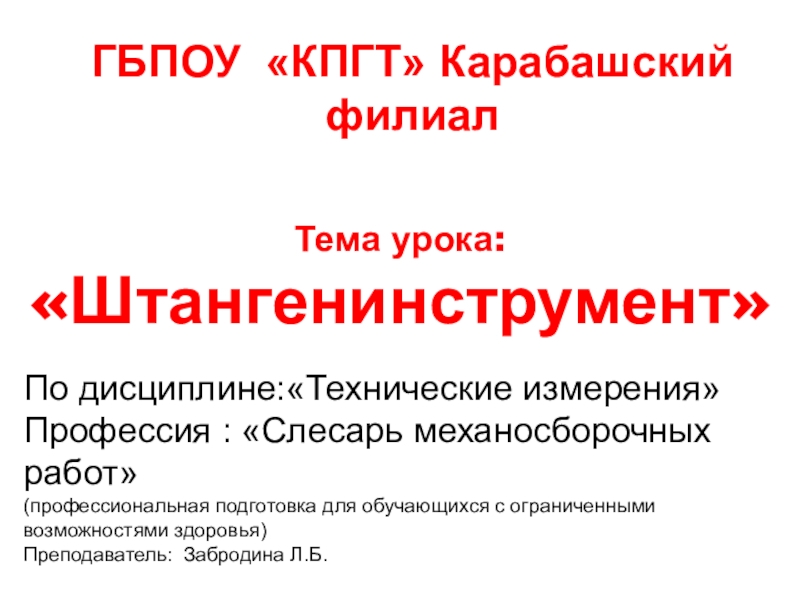

Презентация, доклад методической разработки урока по теме Штагенинструмент

подготовка для обучающихся с ограниченными возможностями здоровья)
Преподаватель: Забродина Л.Б.

- Проверка готовности к уроку.
2. Опрос

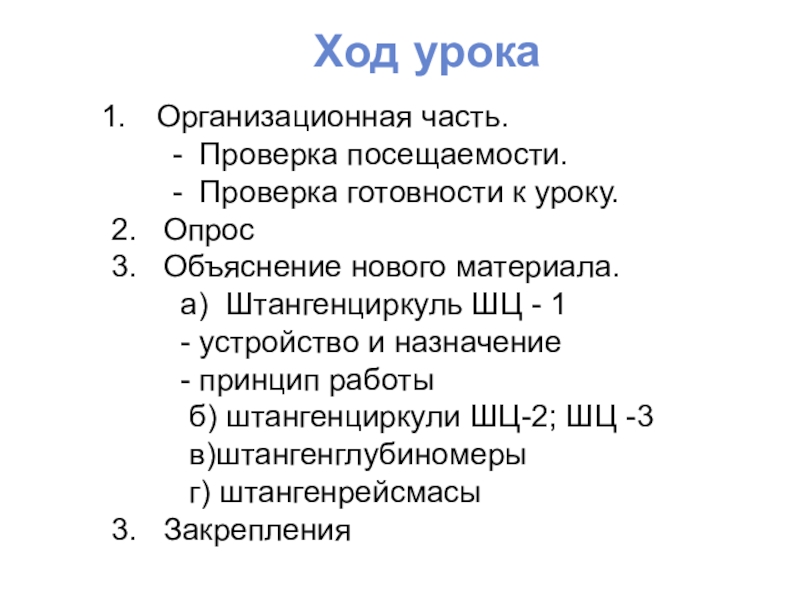

3. Объяснение нового материала.
а) Штангенциркуль ШЦ - 1
- устройство и назначение
- принцип работы

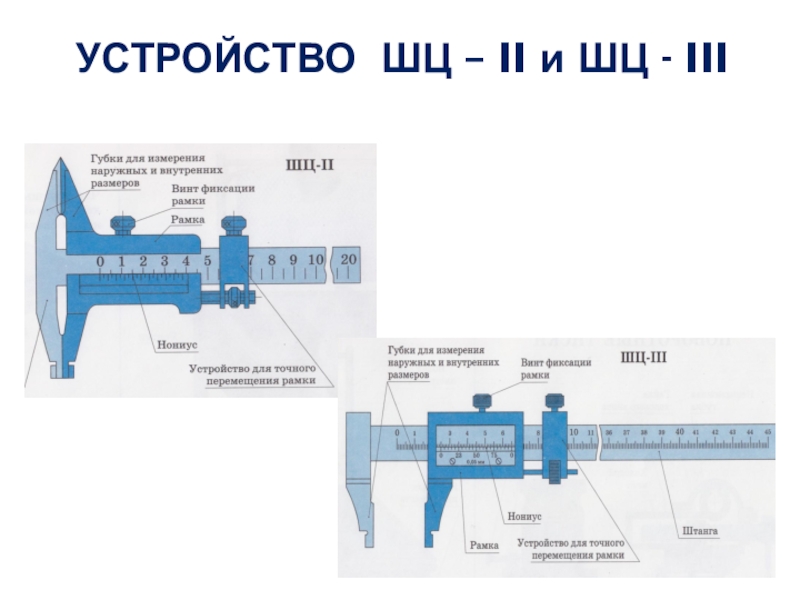

б) штангенциркули ШЦ-2; ШЦ -3
в)штангенглубиномеры
г) штангенрейсмасы
3. Закрепления

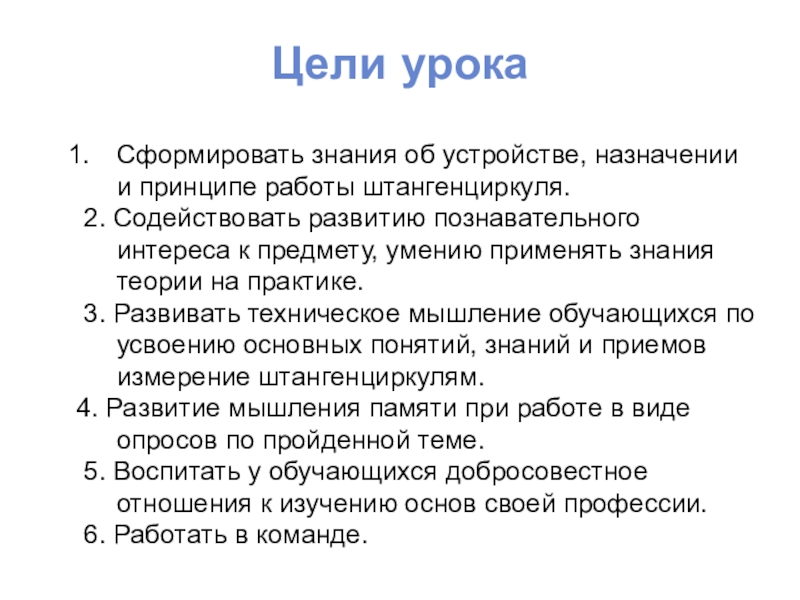

Содействовать развитию познавательного интереса к предмету, умению применять знания теории на практике.
3. Развивать техническое мышление обучающихся по усвоению основных понятий, знаний и приемов измерение штангенциркулям.
4. Развитие мышления памяти при работе в виде опросов по пройденной теме.
5. Воспитать у обучающихся добросовестное отношения к изучению основ своей профессии.
6. Работать в команде.

Фронтальный опрос (вопрос, выполнение практической работы).

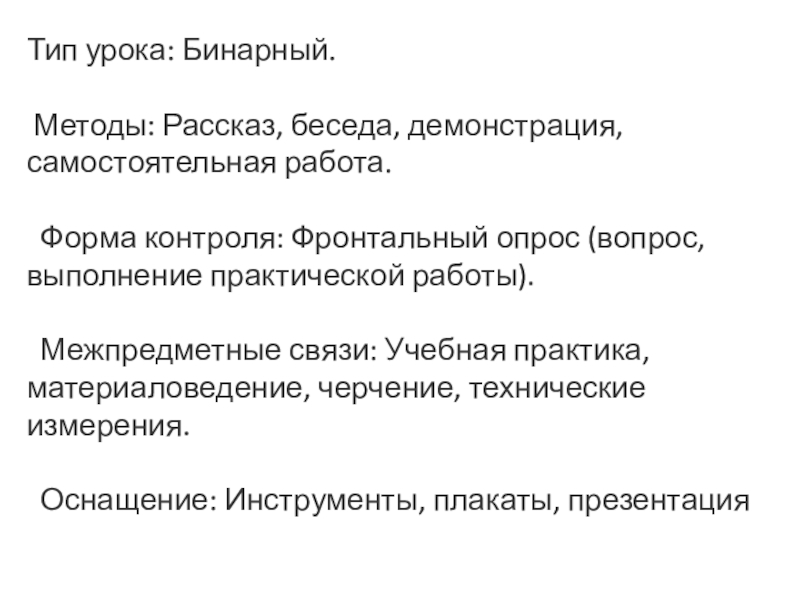

Межпредметные связи: Учебная практика, материаловедение, черчение, технические измерения.

Оснащение: Инструменты, плакаты, презентация

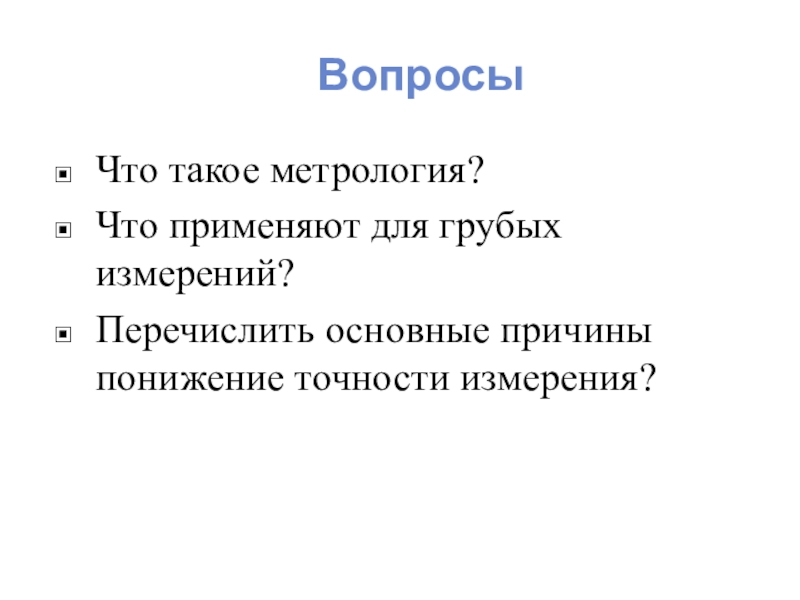

понижение точности измерения?

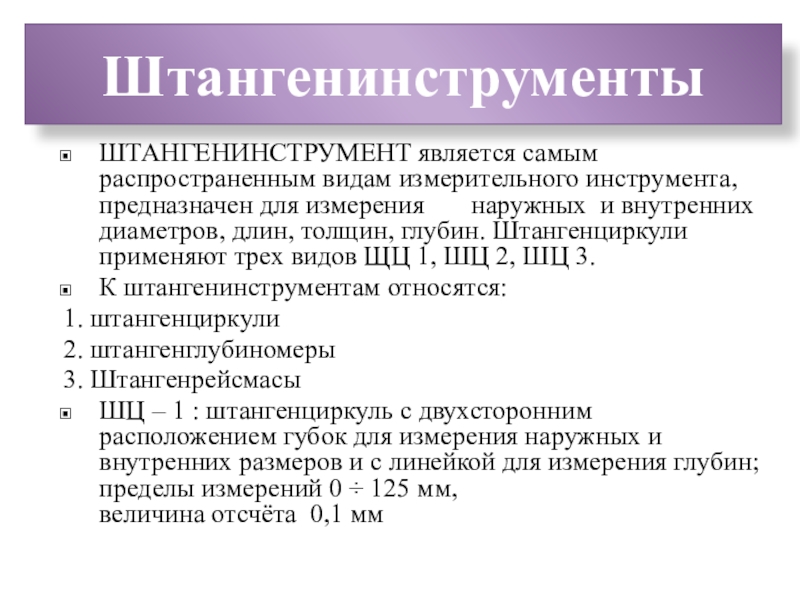

наружных и внутренних диаметров, длин, толщин, глубин. Штангенциркули применяют трех видов ЩЦ 1, ШЦ 2, ШЦ 3.
К штангенинструментам относятся:
1. штангенциркули
2. штангенглубиномеры
3. Штангенрейсмасы

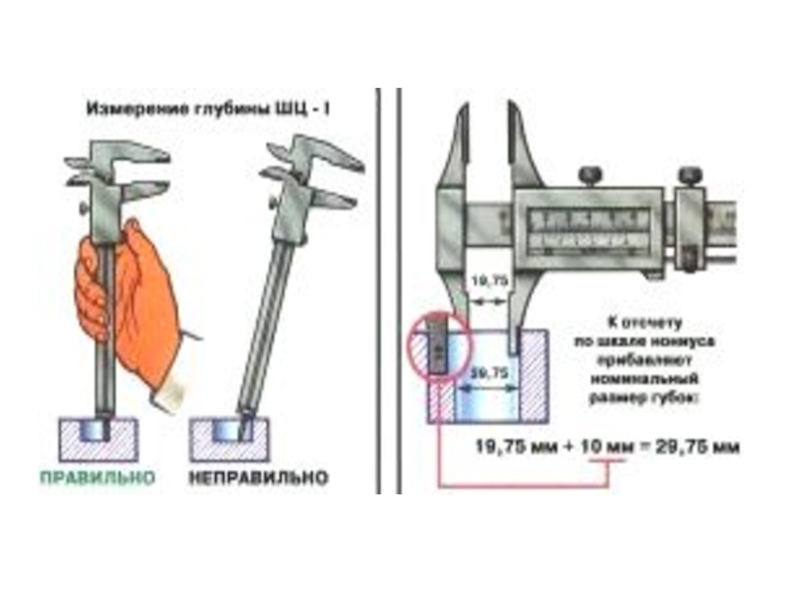

ШЦ – 1 : штангенциркуль с двухсторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин; пределы измерений 0 ÷ 125 мм, величина отсчёта 0,1 мм

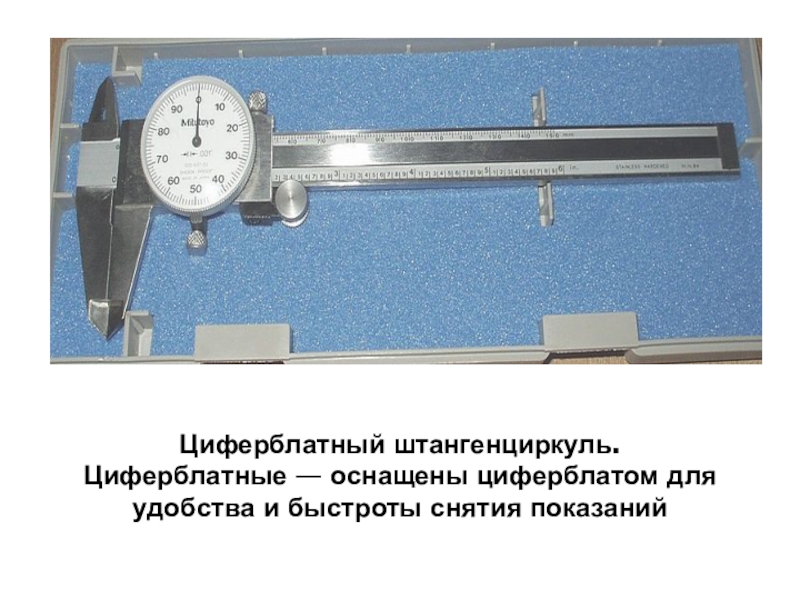

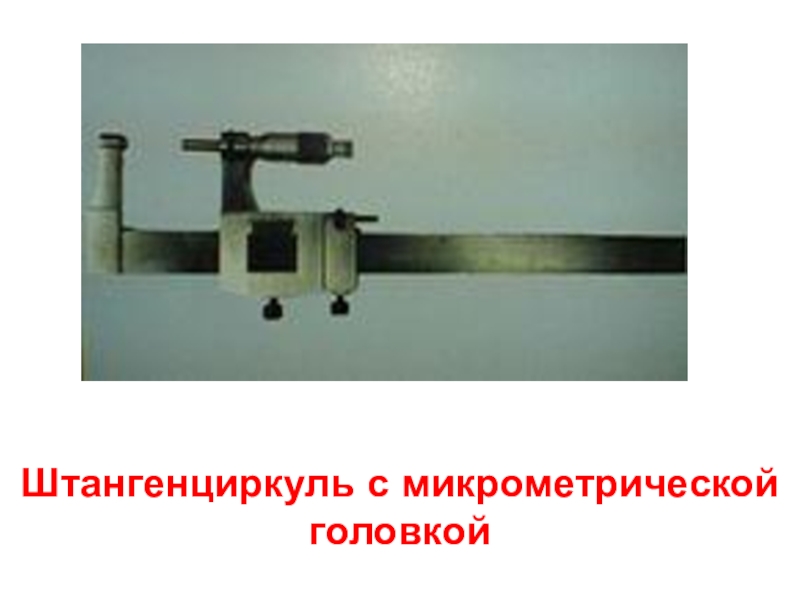

удобства и быстроты снятия показаний,

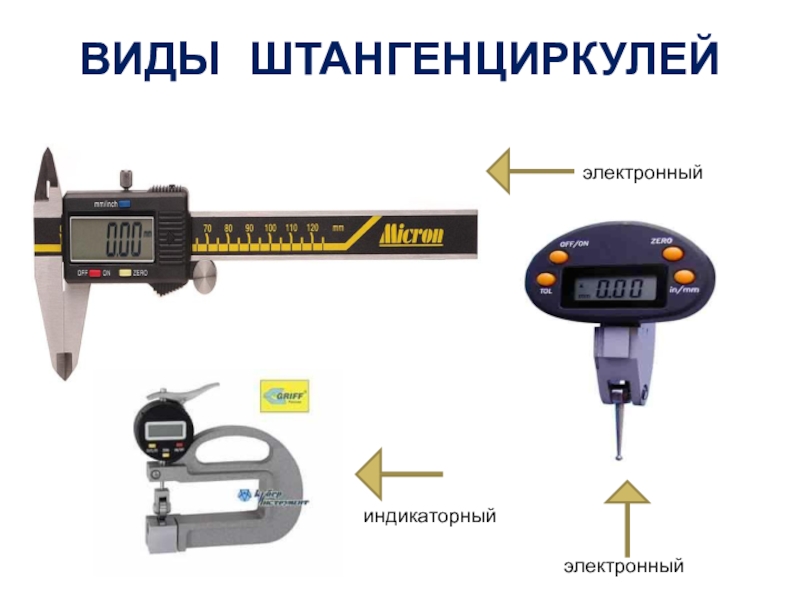

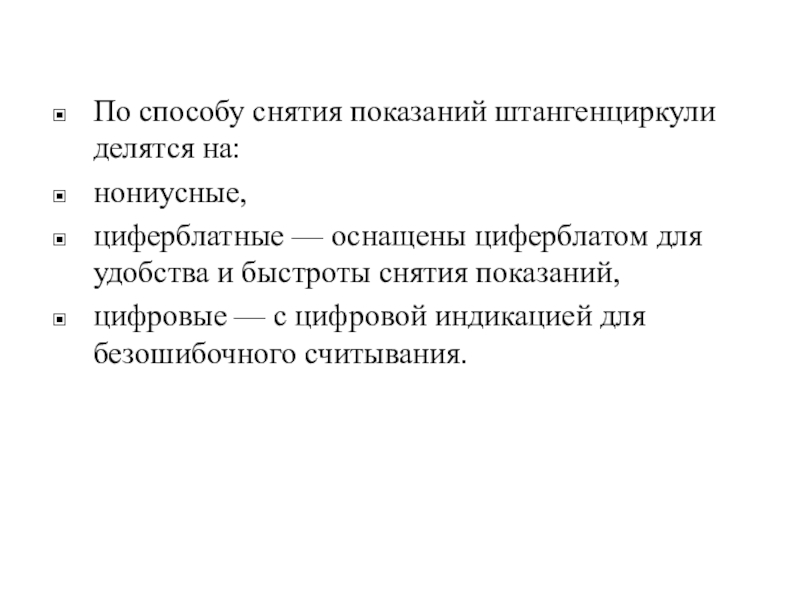

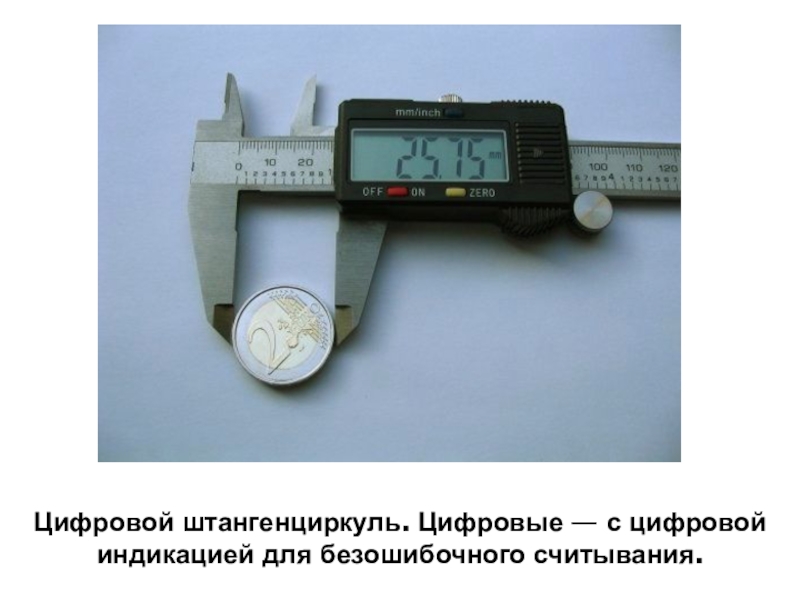

цифровые — с цифровой индикацией для безошибочного считывания.

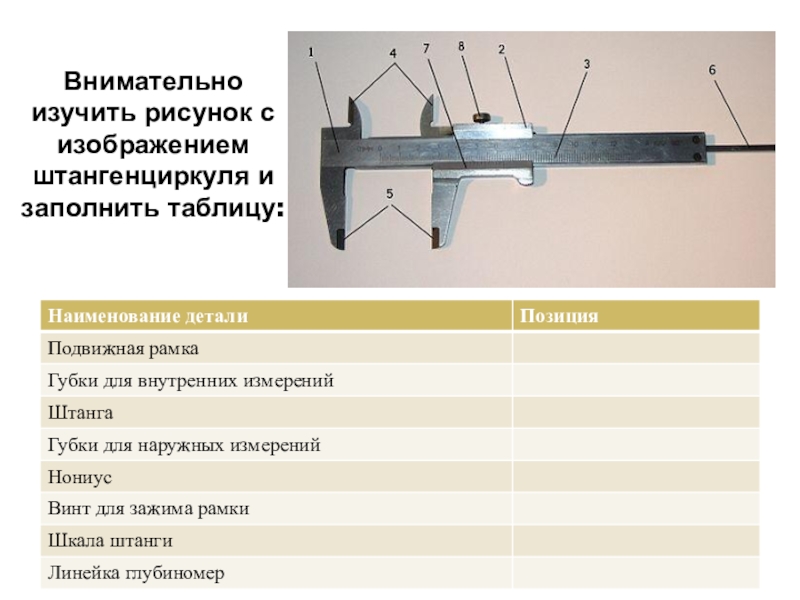

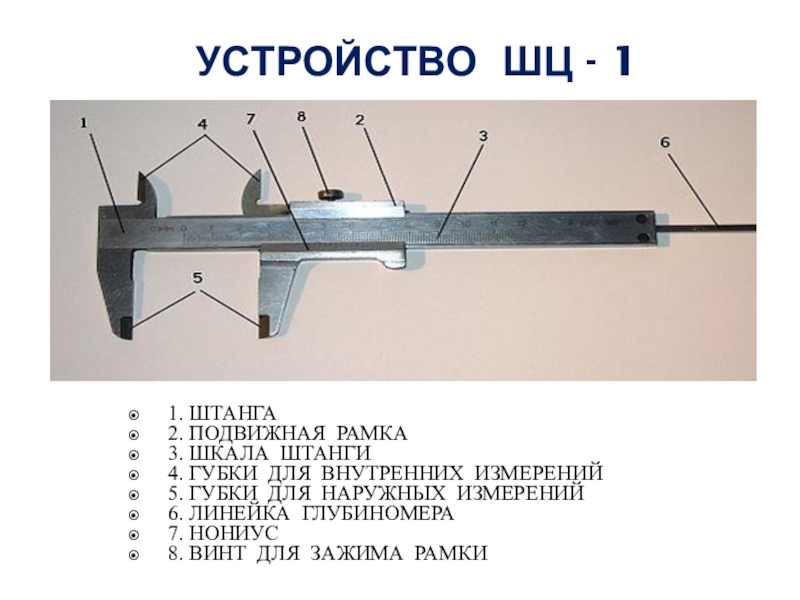

ГУБКИ ДЛЯ ВНУТРЕННИХ ИЗМЕРЕНИЙ
5. ГУБКИ ДЛЯ НАРУЖНЫХ ИЗМЕРЕНИЙ
6. ЛИНЕЙКА ГЛУБИНОМЕРА
7. НОНИУС
8. ВИНТ ДЛЯ ЗАЖИМА РАМКИ

ли измерение точнее?
НЕТ!

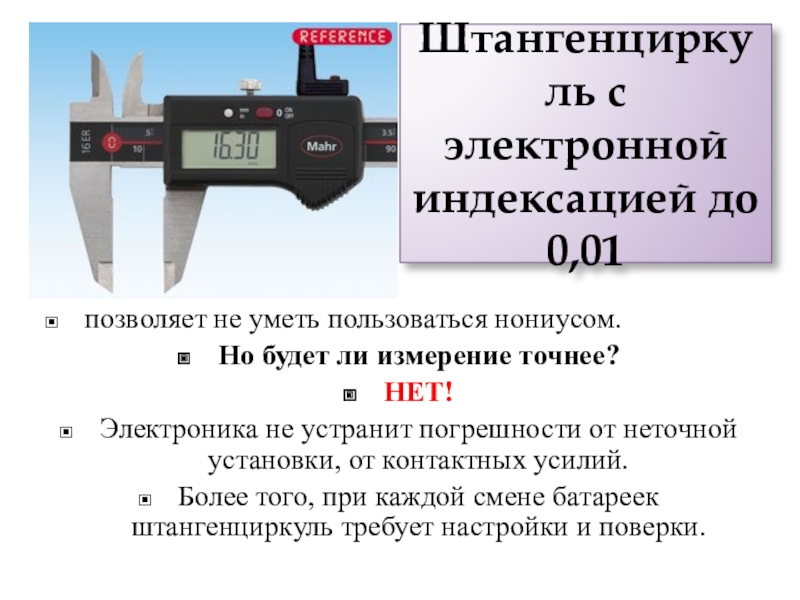

Электроника не устранит погрешности от неточной установки, от контактных усилий.
Более того, при каждой смене батареек штангенциркуль требует настройки и поверки.

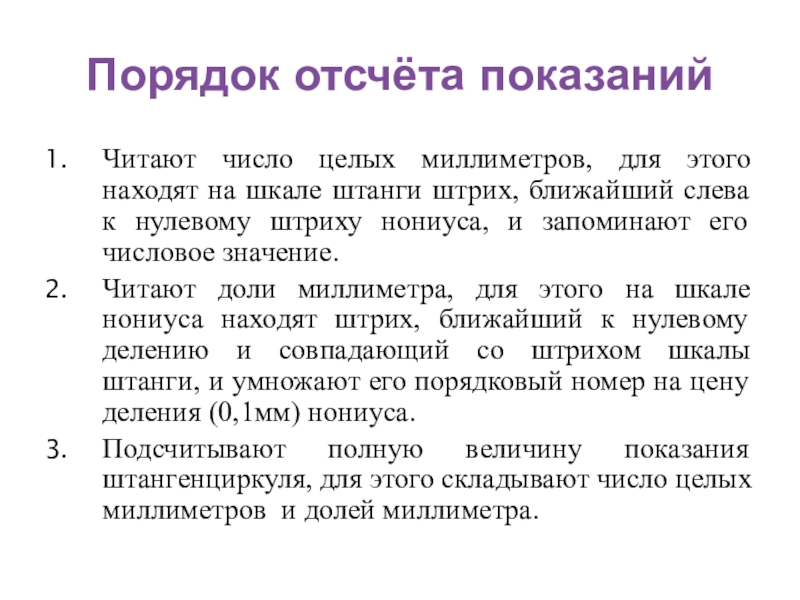

штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение.
Читают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и умножают его порядковый номер на цену деления (0,1мм) нониуса.
Подсчитывают полную величину показания штангенциркуля, для этого складывают число целых миллиметров и долей миллиметра.

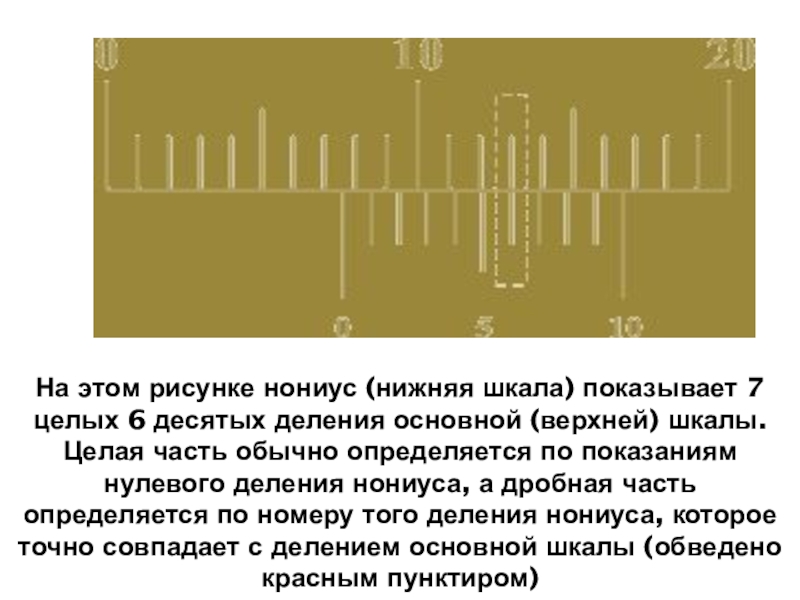

деления основной (верхней) шкалы. Целая часть обычно определяется по показаниям нулевого деления нониуса, а дробная часть определяется по номеру того деления нониуса, которое точно совпадает с делением основной шкалы (обведено красным пунктиром)

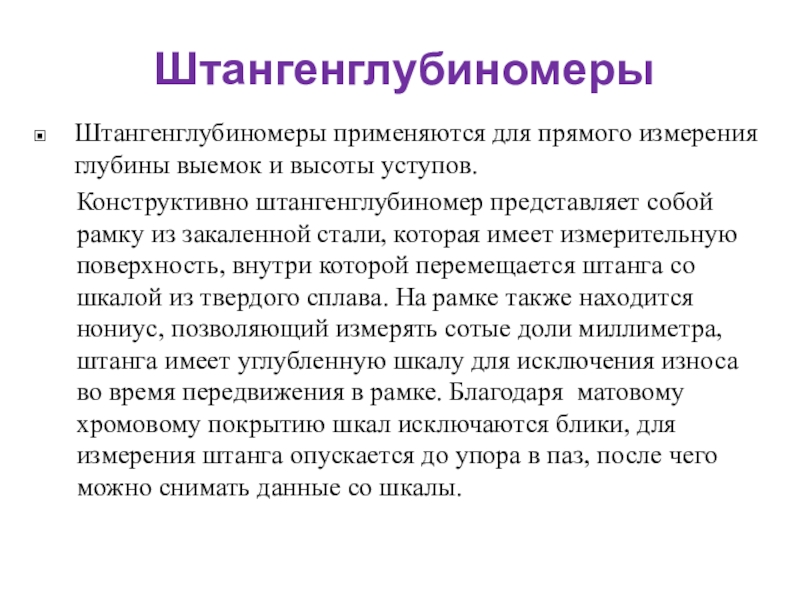

представляет собой рамку из закаленной стали, которая имеет измерительную поверхность, внутри которой перемещается штанга со шкалой из твердого сплава. На рамке также находится нониус, позволяющий измерять сотые доли миллиметра, штанга имеет углубленную шкалу для исключения износа во время передвижения в рамке. Благодаря матовому хромовому покрытию шкал исключаются блики, для измерения штанга опускается до упора в паз, после чего можно снимать данные со шкалы.

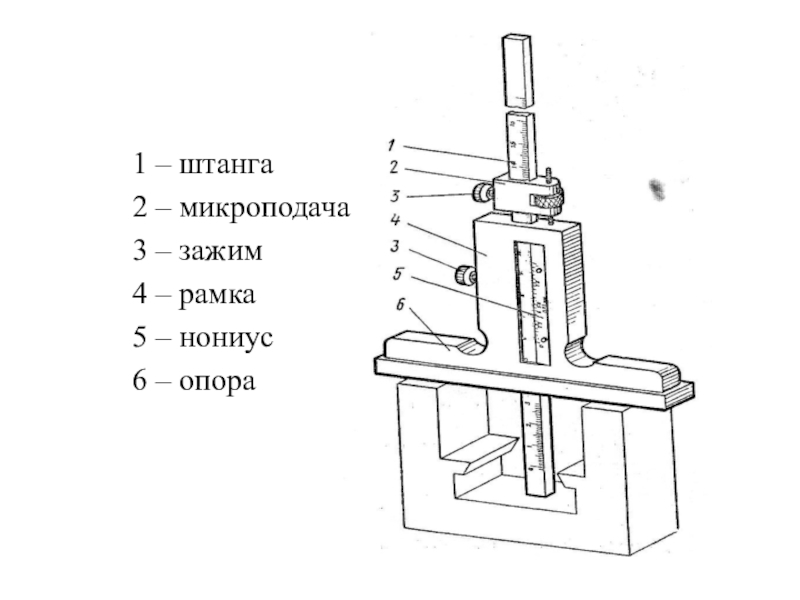

– опора

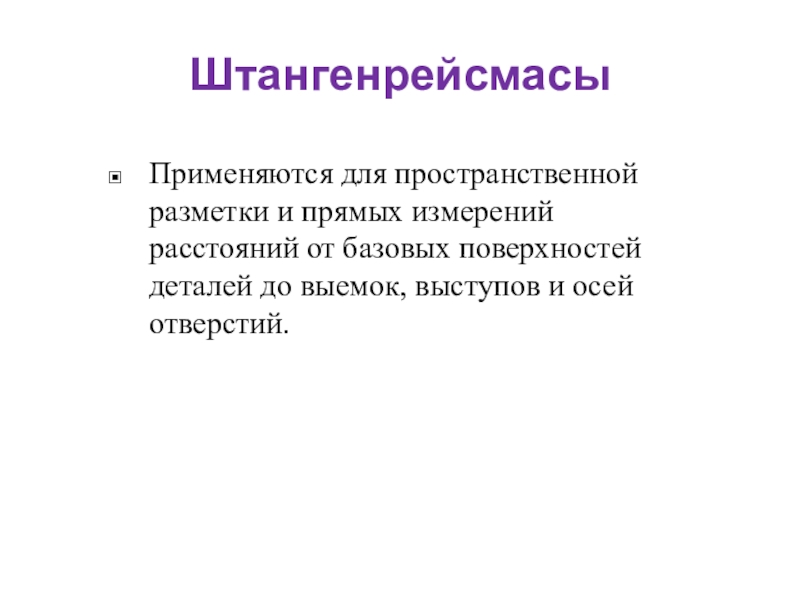

поверхностей деталей до выемок, выступов и осей отверстий.

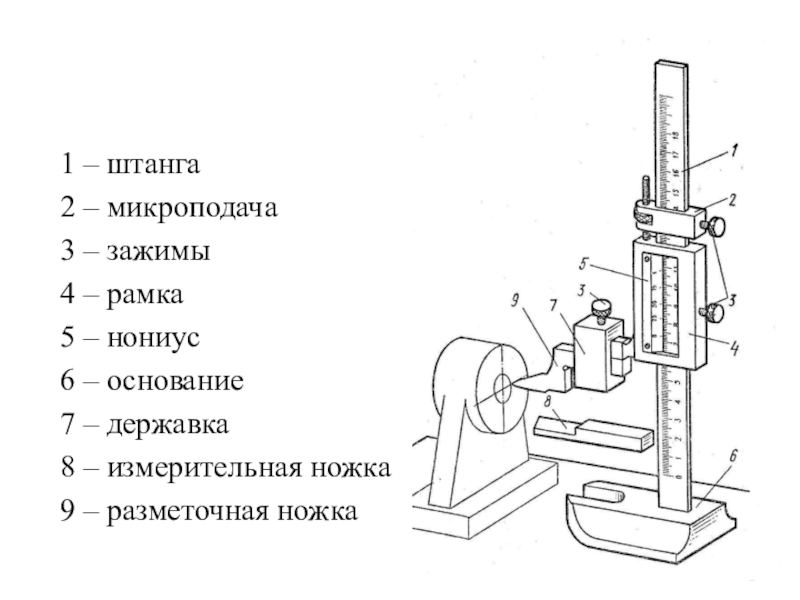

– основание
7 – державка
8 – измерительная ножка
9 – разметочная ножка

и контроля размеров.

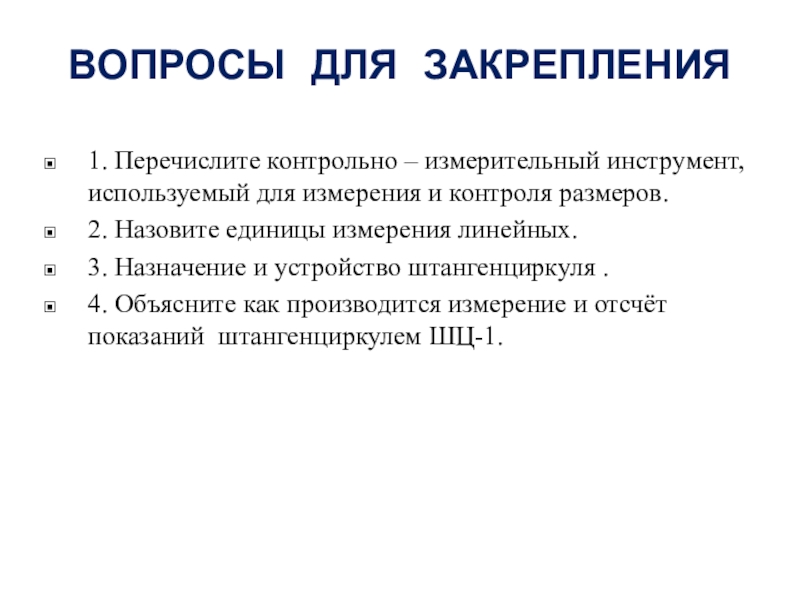

2. Назовите единицы измерения линейных.
3. Назначение и устройство штангенциркуля .
4. Объясните как производится измерение и отсчёт показаний штангенциркулем ШЦ-1.

ГУБКИ ДЛЯ ВНУТРЕННИХ ИЗМЕРЕНИЙ
5. ГУБКИ ДЛЯ НАРУЖНЫХ ИЗМЕРЕНИЙ
6. ЛИНЕЙКА ГЛУБИНОМЕРА
7. НОНИУС
8. ВИНТ ДЛЯ ЗАЖИМА РАМКИ

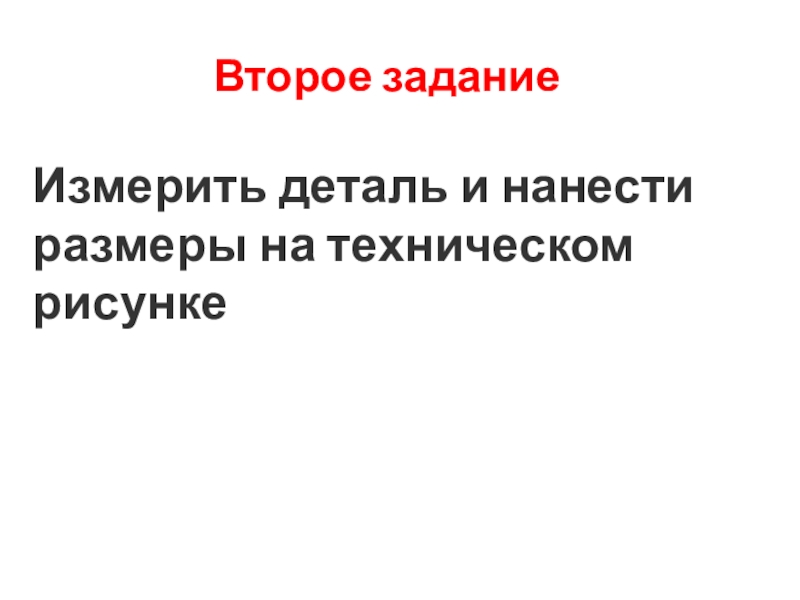

деталь и нанести размеры на техническом рисунке
