Презентация, доклад к исследовательской работе по электротехнике Электронная лаборатория проектов (5-7 класс)

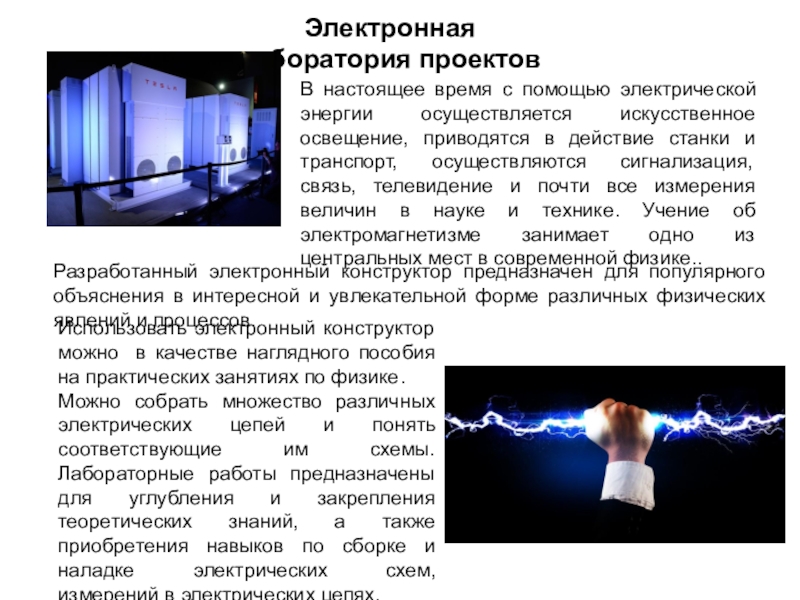

и увлекательной форме различных физических явлений и процессов.

Использовать электронный конструктор можно в качестве наглядного пособия на практических занятиях по физике. Можно собрать множество различных электрических цепей и понять соответствующие им схемы. Лабораторные работы предназначены для углубления и закрепления теоретических знаний, а также приобретения навыков по сборке и наладке электрических схем, измерений в электрических цепях.

В настоящее время с помощью электрической энергии осуществляется искусственное освещение, приводятся в действие станки и транспорт, осуществляются сигнализация, связь, телевидение и почти все измерения величин в науке и технике. Учение об электромагнетизме занимает одно из центральных мест в современной физике..

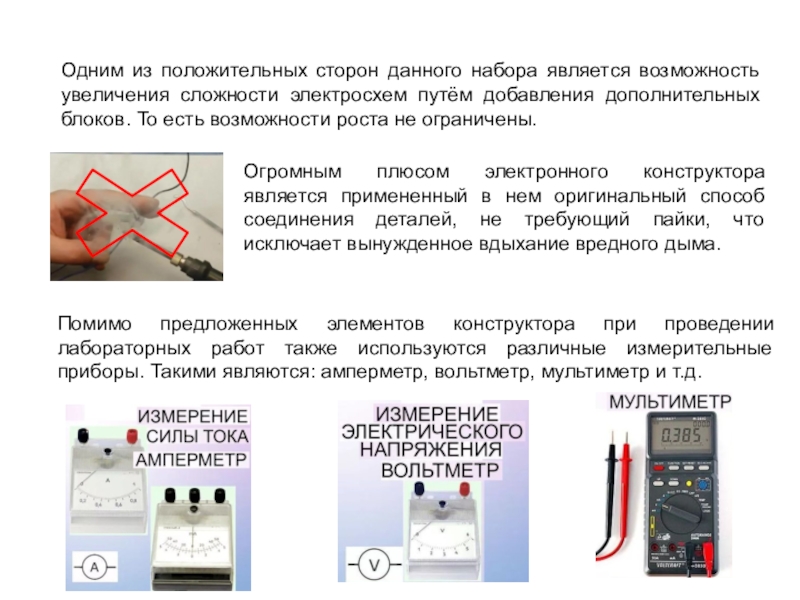

путём добавления дополнительных блоков. То есть возможности роста не ограничены.

Огромным плюсом электронного конструктора является примененный в нем оригинальный способ соединения деталей, не требующий пайки, что исключает вынужденное вдыхание вредного дыма.

Помимо предложенных элементов конструктора при проведении лабораторных работ также используются различные измерительные приборы. Такими являются: амперметр, вольтметр, мультиметр и т.д.

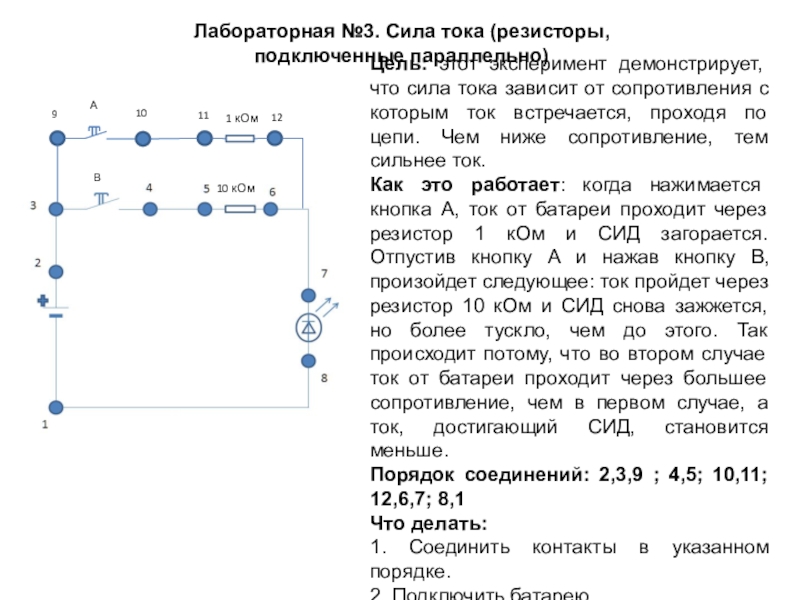

сила тока зависит от сопротивления с которым ток встречается, проходя по цепи. Чем ниже сопротивление, тем сильнее ток.
Как это работает: когда нажимается кнопка А, ток от батареи проходит через резистор 1 кОм и СИД загорается. Отпустив кнопку А и нажав кнопку В, произойдет следующее: ток пройдет через резистор 10 кОм и СИД снова зажжется, но более тускло, чем до этого. Так происходит потому, что во втором случае ток от батареи проходит через большее сопротивление, чем в первом случае, а ток, достигающий СИД, становится меньше.
Порядок соединений: 2,3,9 ; 4,5; 10,11; 12,6,7; 8,1
Что делать:
1. Соединить контакты в указанном порядке.
2. Подключить батарею.
3. Нажать кнопку А. СИД загорится.
4. Отпустить кнопку А и нажать В. СИД будет гореть тускло.
5. Отключить батарею.
