Содержание

1.Общее устройство двигателяПравильный ответ: (a)Как называют двигатели с внешним смесеобразованием в зависимости от рода применяемого топлива?A) бензиновые и газовыеB) дизельныеC) газовыеD) дизельные и бензиновые

Слайд 11.Общее устройство двигателя
2.Кривошипно-шатунный механизм
3. Газораспределительный механизм
4. Система охлаждения
5. Смазочная система


Темы

1.Общее устройство двигателя2.Кривошипно-шатунный механизм3. Газораспределительный механизм4. Система охлаждения5. Смазочная системаТемы

Слайд 21.Общее устройство двигателя
Правильный ответ: (a)
Как называют двигатели с внешним смесеобразованием в

зависимости от рода применяемого топлива?

A) бензиновые и газовые
B) дизельные
C) газовые
D) дизельные и бензиновые
1.Общее устройство двигателяПравильный ответ: (a)Как называют двигатели с внешним смесеобразованием в зависимости от рода применяемого топлива?A) бензиновые

Слайд 3Правильный ответ: (a)

A) уменьшится в три раза
B) не изменится
C) увеличится в

два раза
D) увеличится в три раза

1.Общее устройство двигателя

Как изменится величина степени сжатия, если объем камеры сгорания увеличить в три раза?

Правильный ответ: (a)A) уменьшится в три разаB) не изменитсяC) увеличится в два разаD) увеличится в три раза1.Общее

Слайд 4Как называется объем цилиндра над поршнем, находящимся в нижней мертвой точке?

A)

рабочий объем цилиндра
B) полный объем цилиндра
C) объем камеры сгорания
D) литраж двигателя

Правильный ответ: (b)

1.Общее устройство двигателя

Как называется объем цилиндра над поршнем, находящимся в нижней мертвой точке?A) рабочий объем цилиндраB) полный объем цилиндраC)

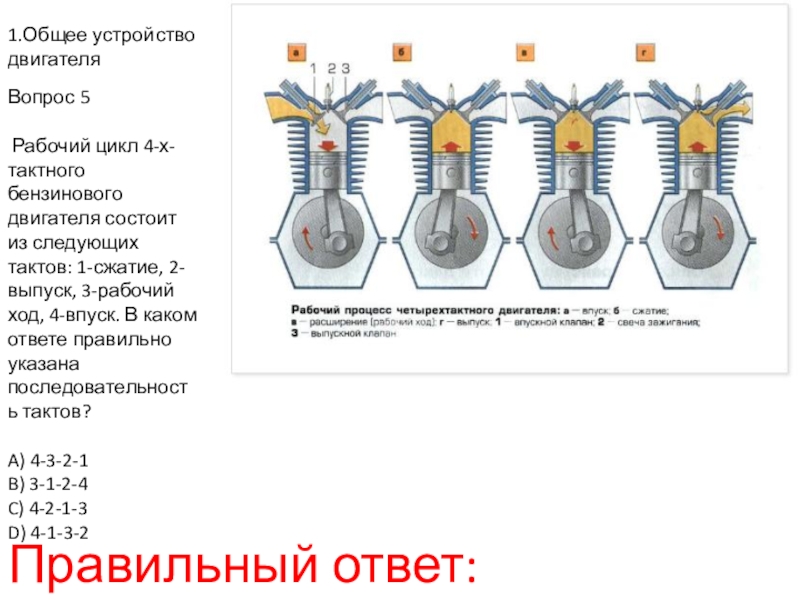

Слайд 5Вопрос 5

Рабочий цикл 4-х-тактного бензинового двигателя состоит из следующих тактов:

1-сжатие, 2-выпуск, 3-рабочий ход, 4-впуск. В каком ответе правильно указана последовательность тактов?

A) 4-3-2-1
B) 3-1-2-4
C) 4-2-1-3
D) 4-1-3-2

Правильный ответ: (d)

1.Общее устройство двигателя

Вопрос 5 Рабочий цикл 4-х-тактного бензинового двигателя состоит из следующих тактов: 1-сжатие, 2-выпуск, 3-рабочий ход, 4-впуск. В

Слайд 6Укажите ответ, в котором правильно приведены положения поршня, в которых давление

газов на поршень не может вызвать поворота коленчатого вала?

A) ВМТ
B) среднее положение между ВМТ и НМТ
C) ВМТ и НМТ
D) НМТ

Правильный ответ: (c)

1.Общее устройство двигателя

Укажите ответ, в котором правильно приведены положения поршня, в которых давление газов на поршень не может вызвать

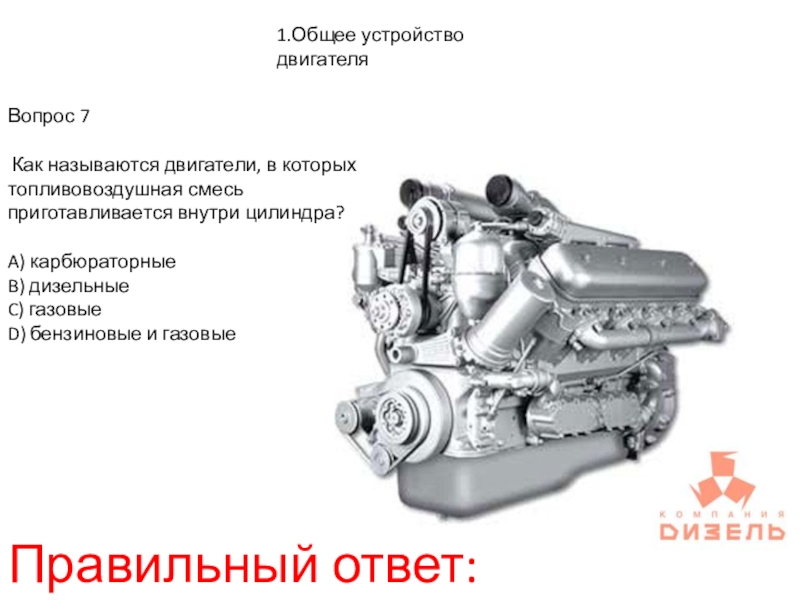

Слайд 7Вопрос 7

Как называются двигатели, в которых топливовоздушная смесь приготавливается внутри

цилиндра?

A) карбюраторные
B) дизельные
C) газовые
D) бензиновые и газовые

Правильный ответ: (b)

1.Общее устройство двигателя

Вопрос 7 Как называются двигатели, в которых топливовоздушная смесь приготавливается внутри цилиндра?A) карбюраторныеB) дизельныеC) газовыеD) бензиновые и

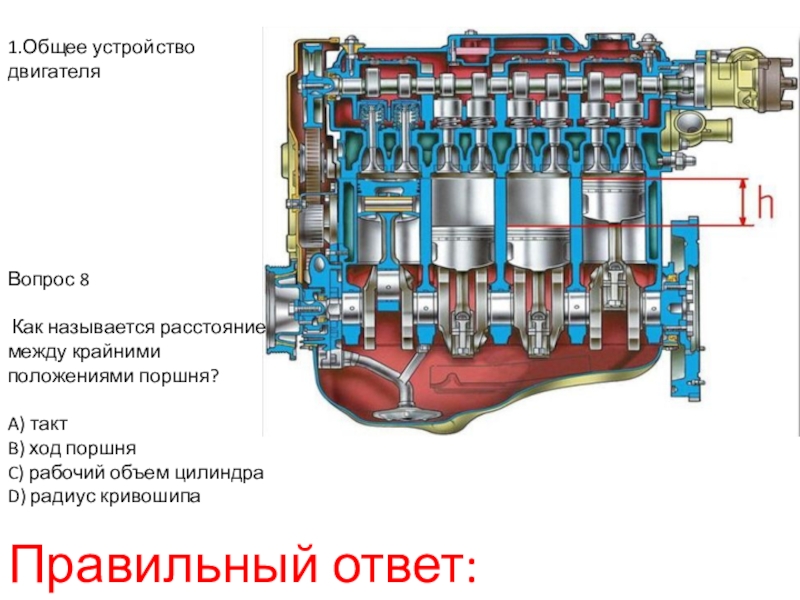

Слайд 8Вопрос 8

Как называется расстояние между крайними положениями поршня?

A) такт
B) ход

поршня
C) рабочий объем цилиндра
D) радиус кривошипа

Правильный ответ: (b)

1.Общее устройство двигателя

Вопрос 8 Как называется расстояние между крайними положениями поршня?A) тактB) ход поршняC) рабочий объем цилиндраD) радиус кривошипаПравильный

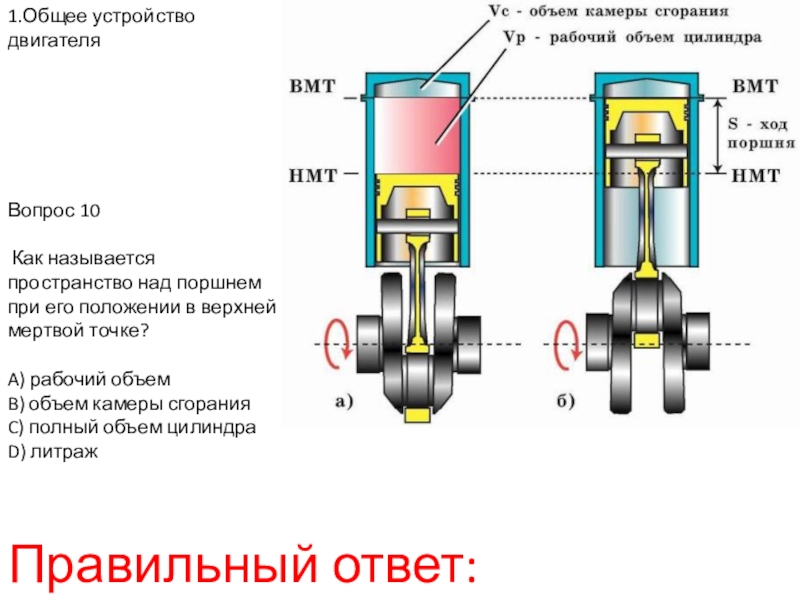

Слайд 9Вопрос 10

Как называется пространство над поршнем при его положении в

верхней мертвой точке?

A) рабочий объем
B) объем камеры сгорания
C) полный объем цилиндра
D) литраж

Правильный ответ: (b)

1.Общее устройство двигателя

Вопрос 10 Как называется пространство над поршнем при его положении в верхней мертвой точке?A) рабочий объемB) объем

Слайд 102.Кривошипно-шатунный механизм
Вопрос 7

Какое преимущество имеет легкий маховик? Двигатель...

A) более быстро

достигает максимальной частоты вращения.
B) имеет большую частоту вращения под нагрузкой.
C) имеет более равномерное нарастание крутящего момента.
D) развивает большую мощность.

A) более быстро достигает максимальной частоты вращения

2.Кривошипно-шатунный механизмВопрос 7 Какое преимущество имеет легкий маховик? Двигатель...A) более быстро достигает максимальной частоты вращения.B) имеет большую

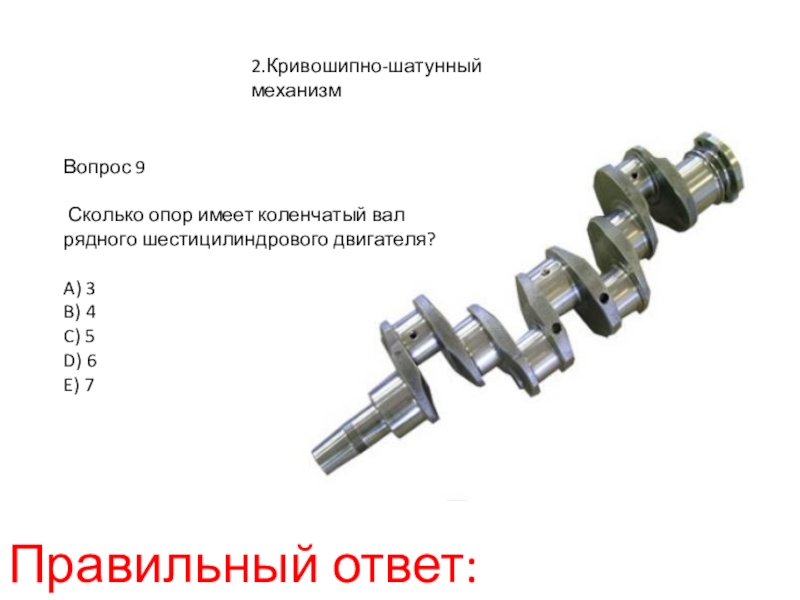

Слайд 112.Кривошипно-шатунный механизм
Вопрос 9

Сколько опор имеет коленчатый вал рядного шестицилиндрового двигателя?

A)

3
B) 4
C) 5
D) 6
E) 7

Правильный ответ: (e)

2.Кривошипно-шатунный механизмВопрос 9 Сколько опор имеет коленчатый вал рядного шестицилиндрового двигателя?A) 3B) 4C) 5D) 6E) 7Правильный ответ:

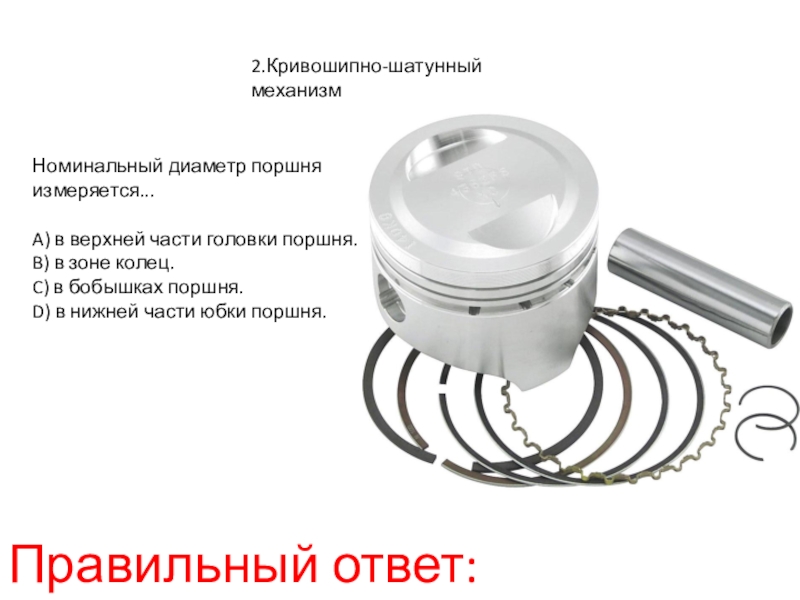

Слайд 122.Кривошипно-шатунный механизм
Номинальный диаметр поршня измеряется...

A) в верхней части головки поршня.
B) в

зоне колец.
C) в бобышках поршня.
D) в нижней части юбки поршня.

Правильный ответ: (d)

2.Кривошипно-шатунный механизмНоминальный диаметр поршня измеряется...A) в верхней части головки поршня.B) в зоне колец.C) в бобышках поршня.D) в

Слайд 132.Кривошипно-шатунный механизм
Каким свойством должен обязательно обладать материал поршня?

A) Коррозионной стойкостью
B) Незначительным

удельным весом
C) Пластичностью
D) Высокая жесткостью на изгиб

Правильный ответ: (b)

2.Кривошипно-шатунный механизмКаким свойством должен обязательно обладать материал поршня?A) Коррозионной стойкостьюB) Незначительным удельным весомC) ПластичностьюD) Высокая жесткостью на

Слайд 142.Кривошипно-шатунный механизм
В каком ответе правильно воспроизведена передача усилия?

A) Верхняя головка шатуна

- стержень шатуна - нижняя головка шатуна - щека кривошипа - шатунная шейка коленчатого вала - коренная шейка
B) Нижняя головка шатуна - стержень шатуна - верхняя головка шатуна - шатунная шейка коленчатого вала - щека кривошипа - коренная шейка
C) Верхняя головка шатуна - стержень шатуна - нижняя головка шатуна - коренная шейка - щека кривошипа - шатунная шейка коленчатого вала
D) Шатунная шейка коленчатого вала - щека кривошипа - верхняя головка шатуна - стержень шатуна - нижняя головка шатуна - коренная шейка
E) Верхняя головка шатуна - стержень шатуна - нижняя головка шатуна - шатунная шейка коленчатого вала - щека кривошипа - коренная шейка

Правильный ответ: (e)

2.Кривошипно-шатунный механизмВ каком ответе правильно воспроизведена передача усилия?A) Верхняя головка шатуна - стержень шатуна - нижняя головка

Слайд 152.Кривошипно-шатунный механизм
Для чего в замках колец должен быть зазор?

A) Для компенсации

теплового расширения кольца
B) Для прохода смазки
C) Для лучшего отвода тепла
D) Для уменьшения износа цилиндра

Правильный ответ: (a)

2.Кривошипно-шатунный механизмДля чего в замках колец должен быть зазор?A) Для компенсации теплового расширения кольцаB) Для прохода смазкиC)

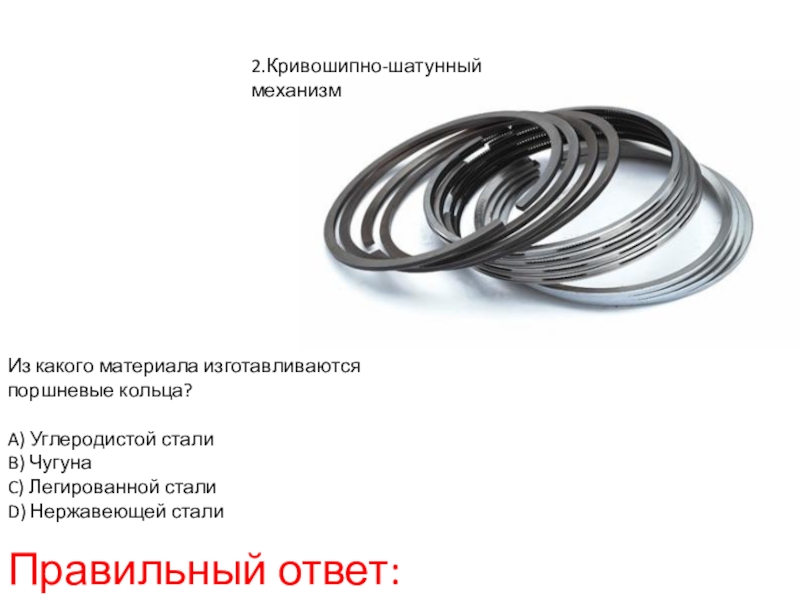

Слайд 162.Кривошипно-шатунный механизм
Из какого материала изготавливаются поршневые кольца?

A) Углеродистой стали
B) Чугуна
C) Легированной

стали
D) Нержавеющей стали

Правильный ответ: (b)

2.Кривошипно-шатунный механизмИз какого материала изготавливаются поршневые кольца?A) Углеродистой сталиB) ЧугунаC) Легированной сталиD) Нержавеющей сталиПравильный ответ: (b)

Слайд 172.Кривошипно-шатунный механизм
Какое назначение имеет маслосъемное кольцо в поршне четырехтактного двигателя?

A) Предотвращает

неравномерное расширение поршня
B) Служит для лучшего уплотнения между поршнем и стенкой цилиндра
C) Счищает лишнее масло со стенки цилиндра
D) Защищает компрессионные кольца от газообразных продуктов сгорания

Правильный ответ: (c)

2.Кривошипно-шатунный механизмКакое назначение имеет маслосъемное кольцо в поршне четырехтактного двигателя?A) Предотвращает неравномерное расширение поршняB) Служит для лучшего

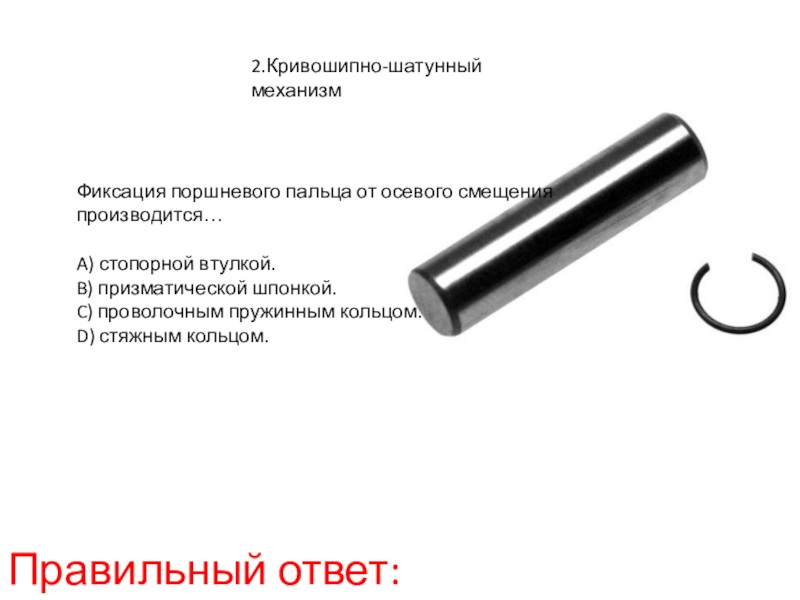

Слайд 182.Кривошипно-шатунный механизм
Фиксация поршневого пальца от осевого смещения производится…

A) стопорной втулкой.
B) призматической

шпонкой.
C) проволочным пружинным кольцом.
D) стяжным кольцом.

Правильный ответ: (c)

2.Кривошипно-шатунный механизмФиксация поршневого пальца от осевого смещения производится…A) стопорной втулкой.B) призматической шпонкой.C) проволочным пружинным кольцом.D) стяжным кольцом.Правильный

Слайд 193. Газораспределительный механизм
При частоте вращения коленчатого вала двигателя 6000 об/мин распределительный

вал вращается с частотой...

A) 6000 об/мин
B) 12000 об/мин
C) 1500 об/мин
D) 3000 об/мин

Правильный ответ: (d)

3. Газораспределительный механизмПри частоте вращения коленчатого вала двигателя 6000 об/мин распределительный вал вращается с частотой...A) 6000 об/минB)

Слайд 20Какие элементы конструкции принадлежат исключительно к механизму газораспределения?

A) Поршни, поршневые пальцы,

поршневое кольцо, шатун, подшипник, коленчатый вал
B) Поршни, поршневые пальцы, поршневое кольцо, шатун, подшипник, распределительный вал
C) Клапан, зубчатый приводной ремень, поршневое кольцо, шатун, подшипник, распределительный вал
D) Клапан, пружина клапана, зубчатый приводной ремень, шатун, подшипник, распределительный вал
E) Клапан, пружина клапана, седло клапана, зубчатый приводной ремень, толкатель, распределительный вал

3. Газораспределительный механизм

Правильный ответ: (e)

Какие элементы конструкции принадлежат исключительно к механизму газораспределения?A) Поршни, поршневые пальцы, поршневое кольцо, шатун, подшипник, коленчатый валB)

Слайд 213. Газораспределительный механизм
К каким последствиям приводит неправильная установка зубчатого ремня привода

распределительного вала?

A) Клапан будет задевать поршень
B) Изменяются фазы газораспределения
C) Изменится натяжение зубчатого приводного ремня
D) Увеличится тепловой зазор в клапанном узле


Правильный ответ: (b)

3. Газораспределительный механизмК каким последствиям приводит неправильная установка зубчатого ремня привода распределительного вала?A) Клапан будет задевать поршеньB)

Слайд 223. Газораспределительный механизм
В каком положении находятся впускной и выпускной клапан двигателя

в момент перекрытия клапанов?

A) Оба закрыты
B) Впускной-закрыт, выпускной-открыт
C) Оба открыты
D) Впускной-открыт, выпускной-закрыт

Правильный ответ: (c)

3. Газораспределительный механизмВ каком положении находятся впускной и выпускной клапан двигателя в момент перекрытия клапанов?A) Оба закрытыB)

Слайд 233. Газораспределительный механизм
В какой последовательности передается усилие от кулачка к клапану,

если детали обозначены следующими цифрами: толкатель-3, коромысло-2, штанга-1, клапан-4?

A) 1-3-2-4
B) 4-2-3-1
C) 2-1-3-4
D) 3-1-2-4

Правильный ответ: (d)

3. Газораспределительный механизмВ какой последовательности передается усилие от кулачка к клапану, если детали обозначены следующими цифрами: толкатель-3,

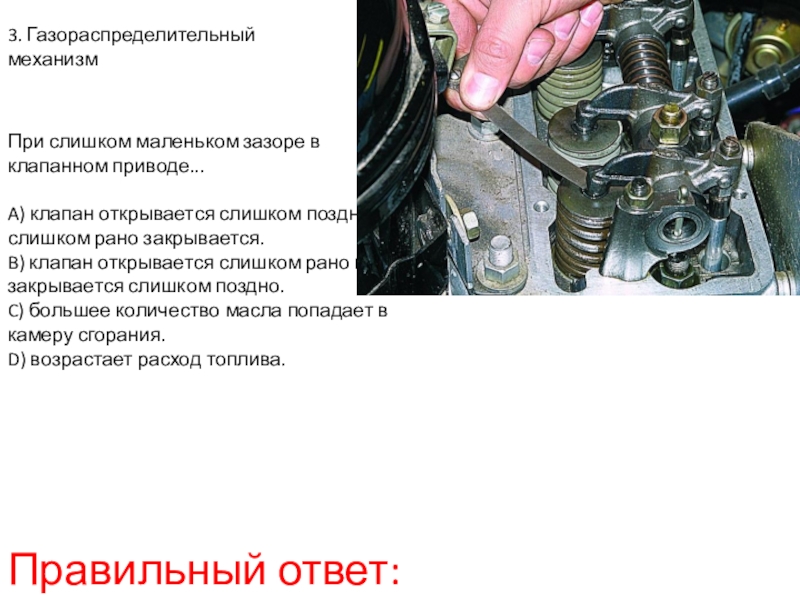

Слайд 243. Газораспределительный механизм
При слишком маленьком зазоре в клапанном приводе...

A) клапан открывается

слишком поздно и слишком рано закрывается.
B) клапан открывается слишком рано и закрывается слишком поздно.
C) большее количество масла попадает в камеру сгорания.
D) возрастает расход топлива.

Правильный ответ: (b)

3. Газораспределительный механизмПри слишком маленьком зазоре в клапанном приводе...A) клапан открывается слишком поздно и слишком рано закрывается.B)

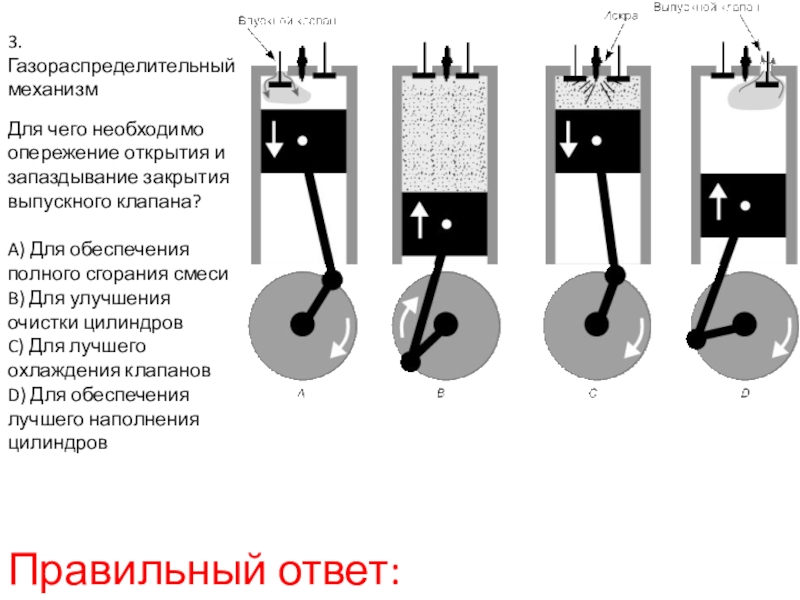

Слайд 25Для чего необходимо опережение открытия и запаздывание закрытия выпускного клапана?

A) Для

обеспечения полного сгорания смеси
B) Для улучшения очистки цилиндров
C) Для лучшего охлаждения клапанов
D) Для обеспечения лучшего наполнения цилиндров

3. Газораспределительный
механизм

Правильный ответ: (b)

Для чего необходимо опережение открытия и запаздывание закрытия выпускного клапана?A) Для обеспечения полного сгорания смесиB) Для улучшения

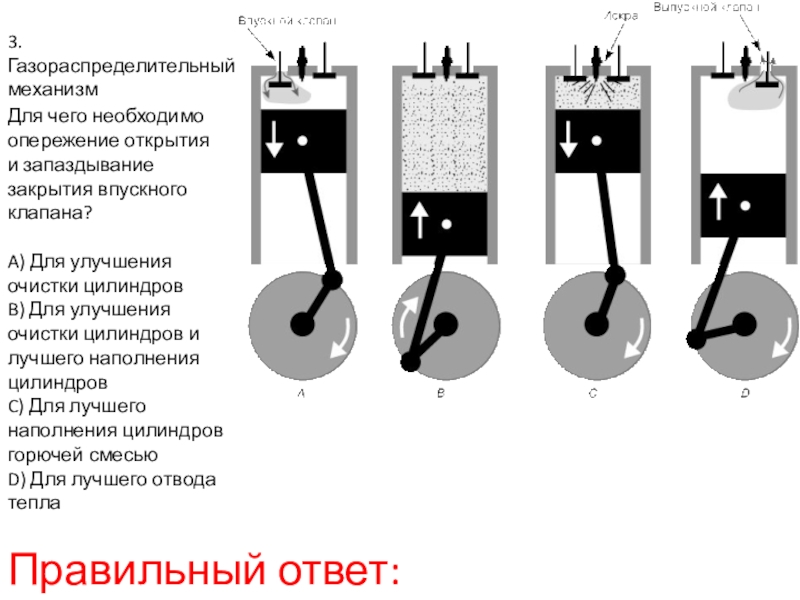

Слайд 263. Газораспределительный
механизм
Для чего необходимо опережение открытия и запаздывание закрытия впускного

клапана?

A) Для улучшения очистки цилиндров
B) Для улучшения очистки цилиндров и лучшего наполнения цилиндров
C) Для лучшего наполнения цилиндров горючей смесью
D) Для лучшего отвода тепла

Правильный ответ: (c)

3. Газораспределительный механизмДля чего необходимо опережение открытия и запаздывание закрытия впускного клапана?A) Для улучшения очистки цилиндровB) Для

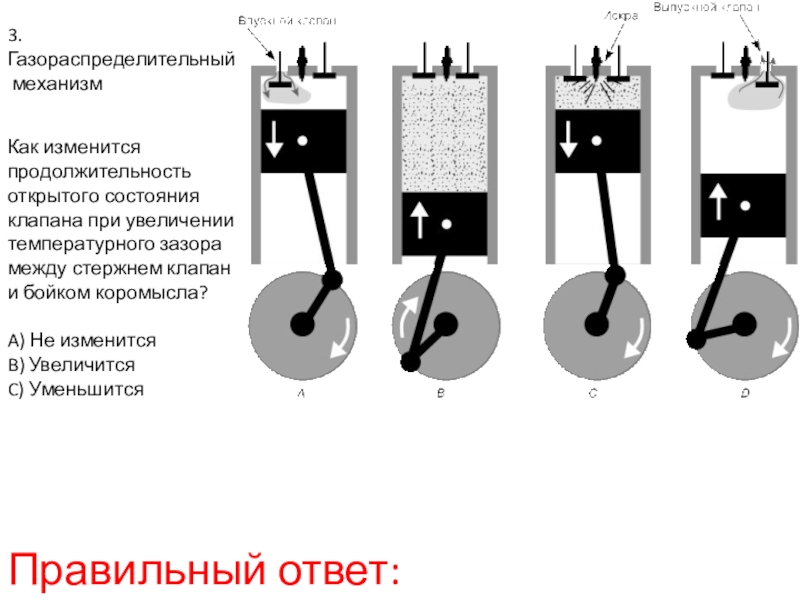

Слайд 273. Газораспределительный
механизм
Как изменится продолжительность открытого состояния клапана при увеличении температурного

зазора между стержнем клапан и бойком коромысла?

A) Не изменится
B) Увеличится
C) Уменьшится

Правильный ответ: (c)

3. Газораспределительный механизмКак изменится продолжительность открытого состояния клапана при увеличении температурного зазора между стержнем клапан и бойком

Слайд 283. Газораспределительный механизм
Когда закрываются впускные клапаны двигателя?

A) Перед нижней мертвой точкой
B)

В нижней мертвой точке
C) После нижней мертвой точки
D) Незадолго до верхней мертвой точки

Правильный ответ: (c)

3. Газораспределительный механизмКогда закрываются впускные клапаны двигателя?A) Перед нижней мертвой точкойB) В нижней мертвой точкеC) После нижней

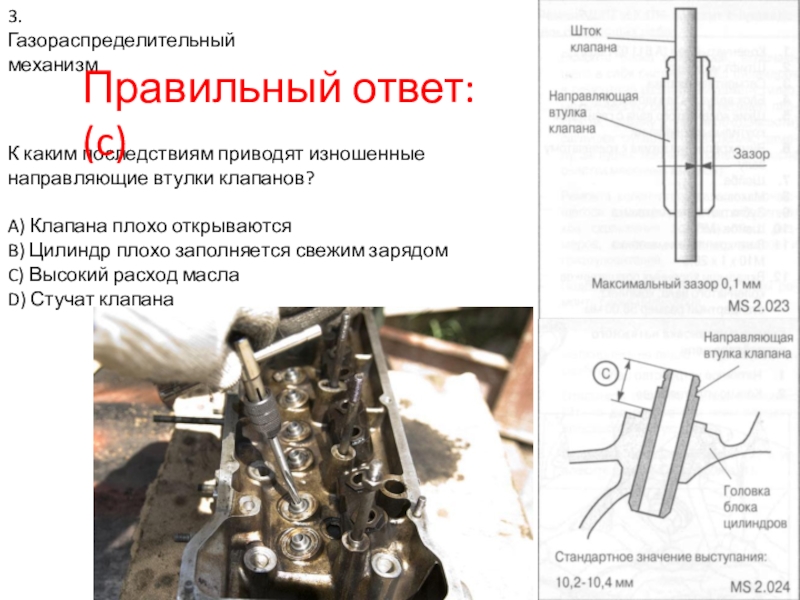

Слайд 293. Газораспределительный
механизм
К каким последствиям приводят изношенные направляющие втулки клапанов?

A) Клапана

плохо открываются
B) Цилиндр плохо заполняется свежим зарядом
C) Высокий расход масла
D) Стучат клапана

Правильный ответ: (c)

3. Газораспределительный механизмК каким последствиям приводят изношенные направляющие втулки клапанов?A) Клапана плохо открываютсяB) Цилиндр плохо заполняется свежим

Слайд 303. Газораспределительный
механизм
При каких тактах имеет место перекрытие клапанов?

A) Сжатие и

рабочий ход
B) Рабочий ход и выпуск
C) Впуск и выпуск
D) Выпуск и сжатие

Правильный ответ: (c)

3. Газораспределительный механизмПри каких тактах имеет место перекрытие клапанов?A) Сжатие и рабочий ходB) Рабочий ход и выпускC)

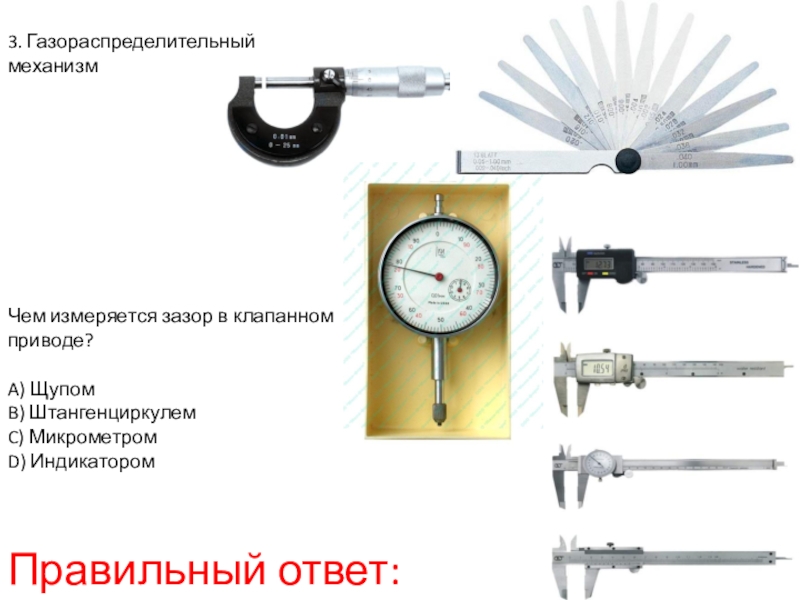

Слайд 313. Газораспределительный механизм
Чем измеряется зазор в клапанном приводе?

A) Щупом
B) Штангенциркулем
C) Микрометром
D)

Индикатором

Правильный ответ: (a)

3. Газораспределительный механизмЧем измеряется зазор в клапанном приводе?A) ЩупомB) ШтангенциркулемC) МикрометромD) ИндикаторомПравильный ответ: (a)

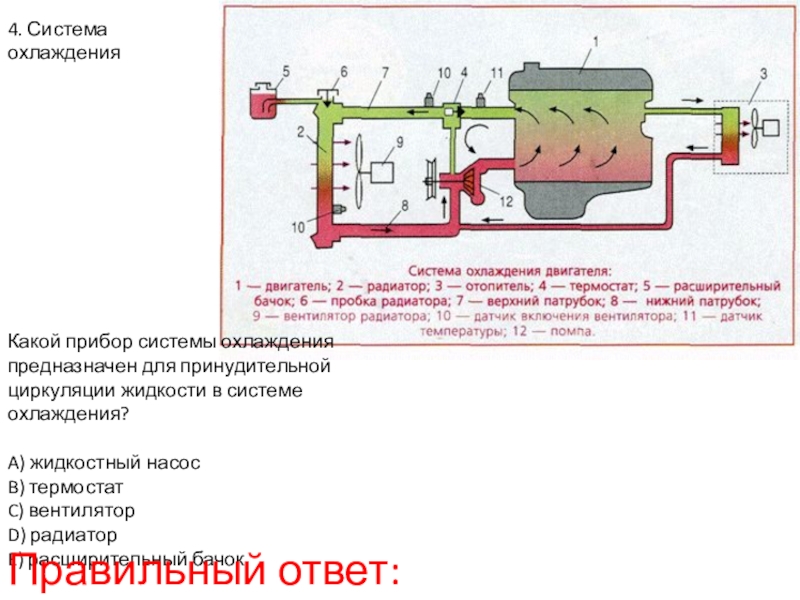

Слайд 324. Система охлаждения
Какой прибор системы охлаждения предназначен для принудительной циркуляции жидкости

в системе охлаждения?

A) жидкостный насос
B) термостат
C) вентилятор
D) радиатор
E) расширительный бачок

Правильный ответ: (a)

4. Система охлажденияКакой прибор системы охлаждения предназначен для принудительной циркуляции жидкости в системе охлаждения?A) жидкостный насосB) термостатC)

Слайд 334. Система охлаждения
Укажите прибор системы охлаждения, предназначенный для поддержания наивыгоднейшего теплового

режима двигателя, и поддерживающий этот режим автоматически?

A) жалюзи
B) термостат
C) радиатор
D) жидкостный насос
E) расширительный бачок

Правильный ответ: (b)

4. Система охлажденияУкажите прибор системы охлаждения, предназначенный для поддержания наивыгоднейшего теплового режима двигателя, и поддерживающий этот режим

Слайд 344. Система охлаждения
При каком тепловом режиме уменьшается мощность двигателя?

A) переохлаждении
B) перегреве
C)

переохлаждении и перегреве
D) тепловой режим не влияет на изменение мощности

Правильный ответ: (c)

4. Система охлажденияПри каком тепловом режиме уменьшается мощность двигателя?A) переохлажденииB) перегревеC) переохлаждении и перегревеD) тепловой режим не

Слайд 354. Система охлаждения
Что обеспечивает повышение температуры кипения воды и уменьшение ее

потерь от испарения в системе охлаждения?

A) закрытая система охлаждения
B) открытая система охлаждения
C) жидкостный насос и радиатор
D) термостат и радиатор
E) термостат и расширительный бачок

Правильный ответ: (a)

4. Система охлажденияЧто обеспечивает повышение температуры кипения воды и уменьшение ее потерь от испарения в системе охлаждения?A)

Слайд 364. Система охлаждения
В каком направлении движется охлаждающая жидкость внутри трубок радиатора

двигателя ЗИЛ-508.10?

A) сверху вниз
B) снизу вверх
C) в обоих направлениях
D) циркуляции нет

Правильный ответ: (a)

4. Система охлажденияВ каком направлении движется охлаждающая жидкость внутри трубок радиатора двигателя ЗИЛ-508.10?A) сверху внизB) снизу вверхC)

Слайд 375. Смазочная система
Какова примерная скорость вращения ротора центробежного фильтра, об/мин?

A) 6
B)

60
C) 600
D) 6000

Правильный ответ: (d)

5. Смазочная системаКакова примерная скорость вращения ротора центробежного фильтра, об/мин?A) 6B) 60C) 600D) 6000Правильный ответ: (d)

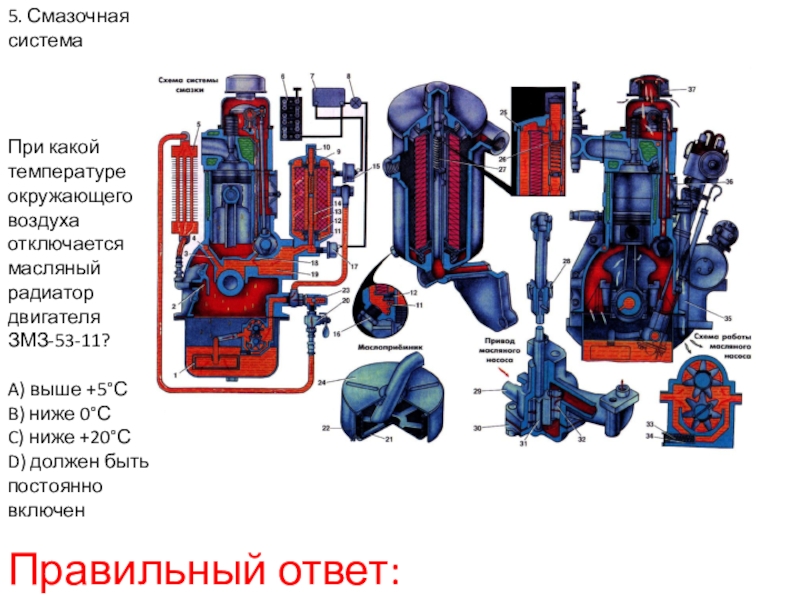

Слайд 38При какой температуре окружающего воздуха отключается масляный радиатор двигателя ЗМЗ-53-11?

A) выше

+5°С
B) ниже 0°С
C) ниже +20°С
D) должен быть постоянно включен

5. Смазочная система

Правильный ответ: (c)

При какой температуре окружающего воздуха отключается масляный радиатор двигателя ЗМЗ-53-11?A) выше +5°СB) ниже 0°СC) ниже +20°СD) должен

Слайд 395. Смазочная система
Какие основные функции выполняет смазочная система?

A) охлаждение трущихся поверхностей
B)

смазка трущихся поверхностей, удаление продуктов износа из зоны трения
C) подвод масла в зоны трения под определенным давлением
D) все ответы правильные

Правильный ответ: (d)

5. Смазочная системаКакие основные функции выполняет смазочная система?A) охлаждение трущихся поверхностейB) смазка трущихся поверхностей, удаление продуктов износа

Слайд 405. Смазочная система
Зависит ли частота вращения ротора цетрифуги от давления масла

на ее входе?

A) не зависит
B) с увеличением давления масла частота вращения возрастает
C) с уменьшением давления масла частота вращения возрастает
D) с увеличением давления масла частота вращения уменьшается

Правильный ответ: (b)

5. Смазочная системаЗависит ли частота вращения ротора цетрифуги от давления масла на ее входе?A) не зависитB) с

Слайд 415. Смазочная система
Что произойдет в случае засорения сетки маслоприемника двигателя КамАЗ-740.10?

A)

доступ масла к насосу вскоре прекратится
B) доступ масла в двигатель прекратится
C) масло будет продолжать поступать к насосу
D) на двигателе КамАЗ-740.10 маслоприемник отсутствует

Правильный ответ: (c)

5. Смазочная системаЧто произойдет в случае засорения сетки маслоприемника двигателя КамАЗ-740.10?A) доступ масла к насосу вскоре прекратитсяB)

Слайд 425. Смазочная система
На какой детали центробежного фильтра осаждаются механические примеси, находящиеся

в масле?

A) на внутренней поверхности кожуха
B) на внутренней поверхности ротора
C) на внутренней поверхности крышки ротора
D) на наружной поверхности кожуха
E) удаляются через жиклеры

Правильный ответ: (b)

5. Смазочная системаНа какой детали центробежного фильтра осаждаются механические примеси, находящиеся в масле?A) на внутренней поверхности кожухаB)
Скачать презентацию

Похожие презентации

Секреты Здоровячка. Интеллектуальная игра-драматизация. Секреты Здоровячка. Интеллектуальная игра-драматизация. 175
6 блок- ДЕКУПАЖ. Игра-тест ДПТ. 6 блок- ДЕКУПАЖ. Игра-тест ДПТ. 186
Презентация по робототехнике Робототехника. История. Классификация. Перспективы Презентация по робототехнике Робототехника. История. Классификация. Перспективы 334
Презентация к классному часу Награды воинской доблести (Ордена, учрежденные в годы ВОВ)) Презентация к классному часу Награды воинской доблести (Ордена, учрежденные в годы ВОВ)) 193
Презентация Активизация проектной деятельности. Презентация Активизация проектной деятельности. 177
Презентация к игровой шоу-программе Поле чудес Презентация к игровой шоу-программе Поле чудес 156

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
