Презентация, доклад на тему Оборудование для приготовления бетонной смеси

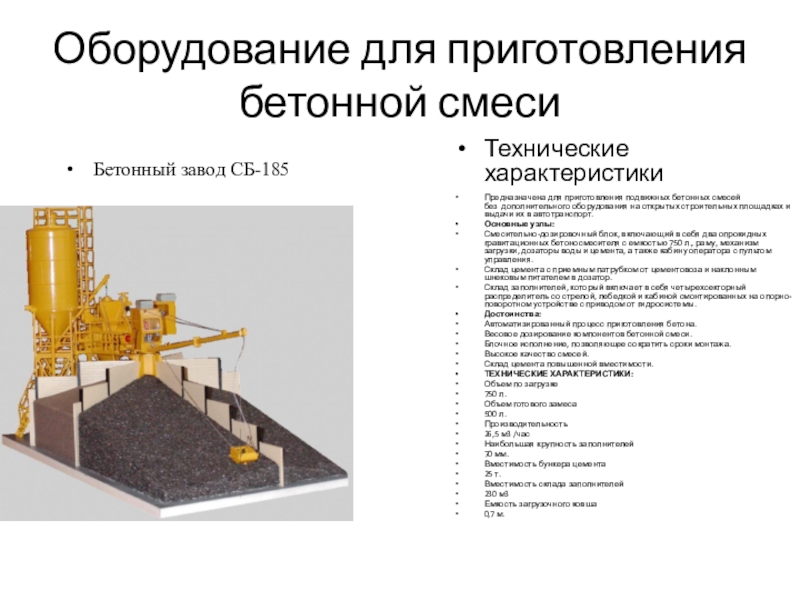

бетонных смесей без  дополнительного оборудования на открытых строительных площадках и выдачи их в автотранспорт.
Основные узлы:
Смесительно-дозировочный блок, включающий в себя два опрокидных гравитационных бетоносмесителя с емкостью 750 л., раму, механизм загрузки, дозаторы воды и цемента, а также кабину оператора с пультом управления.
Склад цемента с приемным патрубком от цементовоза и наклонным шнековым питателем в дозатор.
Склад заполнителей, который включает в себя четырехсекторный распределитель со стрелой, лебедкой и кабиной смонтированных на опорно-поворотном устройстве с приводом от гидросистемы.
Достоинства:
Автоматизированный процесс приготовления бетона.
Весовое дозирование компонентов бетонной смеси.
Блочное исполнение, позволяющее сократить сроки монтажа.
Высокое качество смесей.
Склад цемента повышенной вместимости.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Объем по загрузке
750 л.
Объем готового замеса
500 л.
Производительность
26,5 м3 /час
Наибольшая крупность заполнителей
70 мм.
Вместимость бункера цемента
25 т.
Вместимость склада заполнителей
230 м3
Емкость загрузочного ковша
0,7 м.

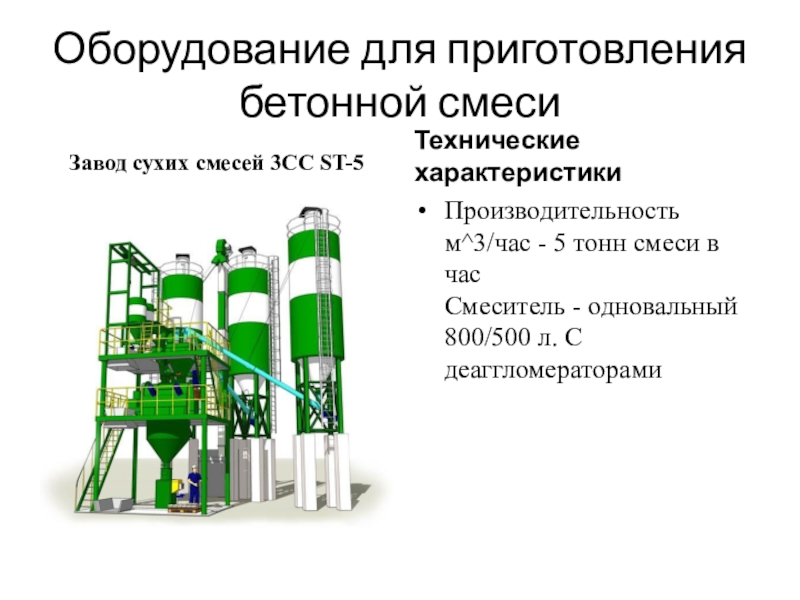

- 5 тонн смеси в час  Смеситель - одновальный 800/500 л. С деаггломераторами

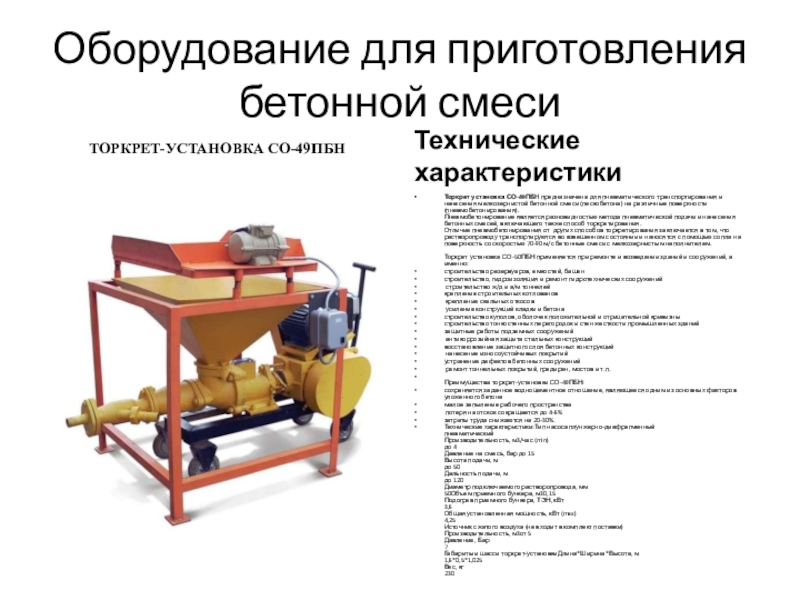

транспортирования и нанесения мелкозернистой бетонной смеси (пескобетона) на различные поверхности (пневмобетонирования).  Пневмобетонирование является разновидностью метода пневматической подачи и нанесения бетонных смесей, включающего также способ торкретирования.  Отличие пневмобетонирования от  других способов торкретирования заключается в том, что растворопроводу транспортируются во взвешенном состоянии и наносятся с помощью сопла на поверхность со скоростью 70-90 м/с бетонные смеси с мелкозернистым наполнителем.  Торкрет установка СО-50ПБН применяется при ремонте и возведении зданий и сооружений, а именно:
строительство резервуаров, емкостей, башен
строительство, гидроизоляция и ремонт гидротехнических сооружений
 строительство ж/д и а/м тоннелей
крепление строительных котлованов
 крепление скальных откосов
 усиление конструкций кладки и бетона
строительство куполов, оболочек положительной и отрицательной кривизны
строительство тонкостенных перегородок и стен жесткости промышленных зданий
защитные работы подземных сооружений
 антикоррозийная защита стальных конструкций
восстановление защитного слоя бетонных конструкций
 нанесение износоустойчивых покрытий
устранение дефектов бетонных сооружений
 ремонт тоннельных покрытий, градирен, мостов и т.п.
Преимущества торкрет-установки СО-49ПБН:
сохраняется заданное водноцементное отношение, являющееся одним из основных факторов уложенного бетона
малое запыление рабочего пространства
 потеря на отскок сокращается до 4-6%
затраты труда снижаются на 20-30%.
Технические характеристики:Тип насосаплунжерно-диафрагменный  пневматический  Производительность, м3/час (min)  до 4  Давление на смесь, бар до 15  Высота подачи, м  до 50  Дальность подачи, м  до 120  Диаметр подключаемого растворопровода, мм  50Объем приемного бункера, м30,15  Подогрев приемного бункера, ТЭН, кВт  3,6  Общая установленная мощность, кВт (max)  4,25  Источник сжатого воздуха (не входит в комплект поставки)  Производительность, м3от 5  Давление, Бар  7  Габариты и шасси торкрет-установкиДлина*Ширина*Высота, м  1,6*0,5*1,025  Вес, кг  230

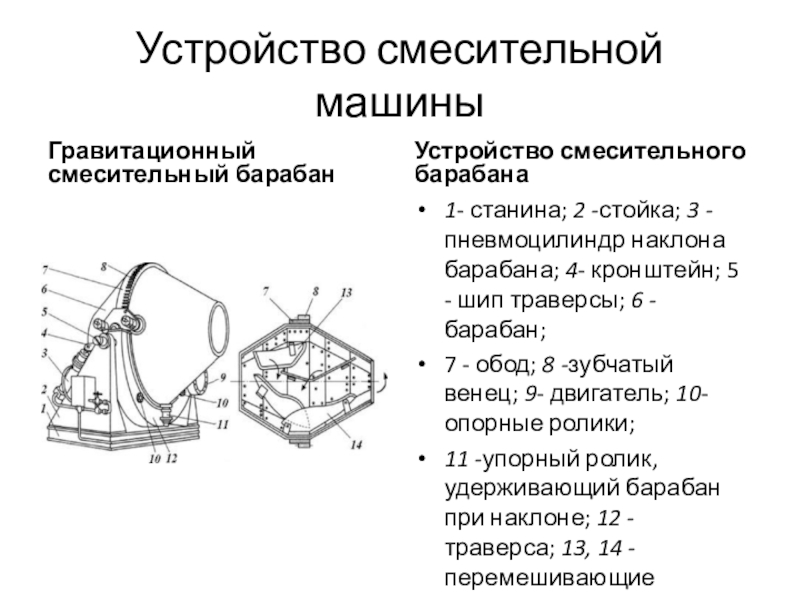

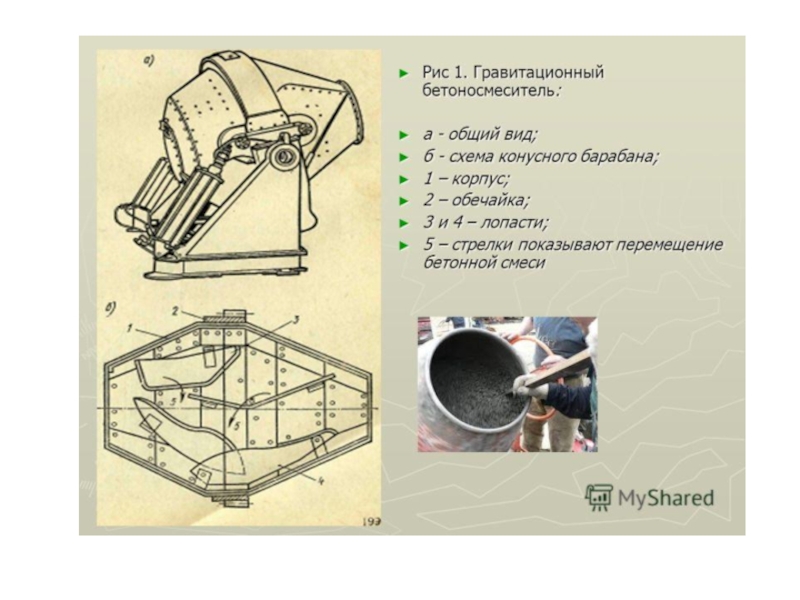

барабана; 4- кронштейн; 5 - шип траверсы; 6 -барабан;
7 - обод; 8 -зубчатый венец; 9- двигатель; 10- опорные ролики;
11 -упорный ролик, удерживающий барабан при наклоне; 12 -траверса; 13, 14 -перемешивающие лопасти

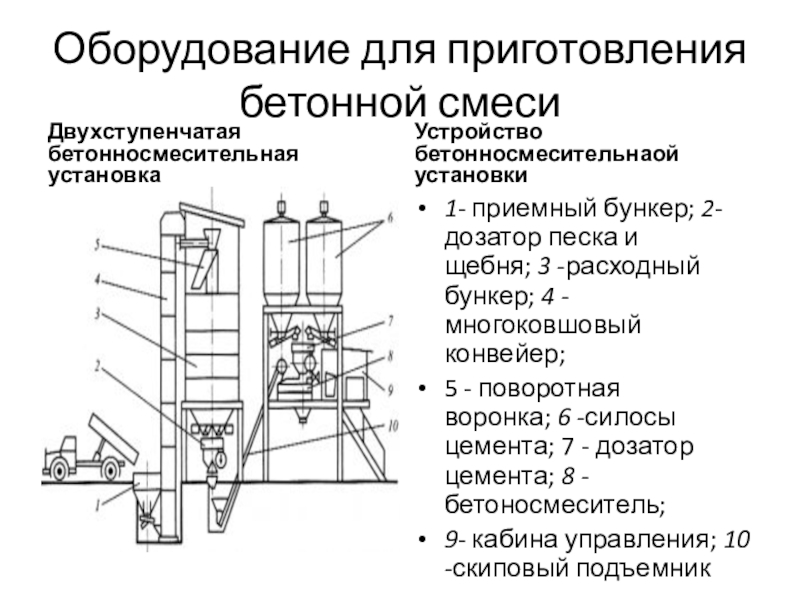

дозатор песка и щебня; 3 -расходный бункер; 4 -многоковшовый конвейер;
5 - поворотная воронка; 6 -силосы цемента; 7 - дозатор цемента; 8 -бетоносмеситель;
9- кабина управления; 10 -скиповый подъемник

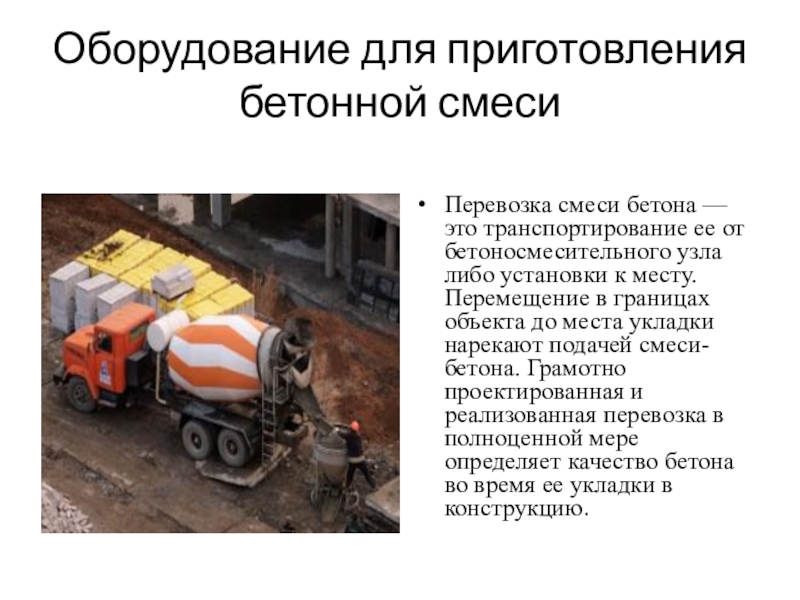

от бетоносмесительного узла либо установки к месту. Перемещение в границах объекта до места укладки нарекают подачей смеси-бетона. Грамотно проектированная и реализованная перевозка в полноценной мере определяет качество бетона во время ее укладки в конструкцию.
