Презентация, доклад на тему Конструкции проводов
Содержание
- 1. Конструкции проводов
- 2. Провода это элемент ВЛ, предназначенный для передачи электроэнергии
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Многопроволочные комбинированные проводакомбинированные провода состоят из двух
- 7. Материалы проводов МедныеАлюминиевыеСтальныеСталеалюминиевыеИз альдрея
- 8. Медные проводаМедные провода, изготовленные из твердотянутой медной
- 9. Алюминиевые проводаАлюминиевые провода отличаются от медных значительно
- 10. Стальные провода Стальные провода обладают большой механической
- 11. Сталеалюминиевые проводаСталеалюминевые провода имеют то же удельное
- 12. Провода из альдреяПровода из альдрея обладают примерно
- 13. Спасибо за внимание.
Провода это элемент ВЛ, предназначенный для передачи электроэнергии

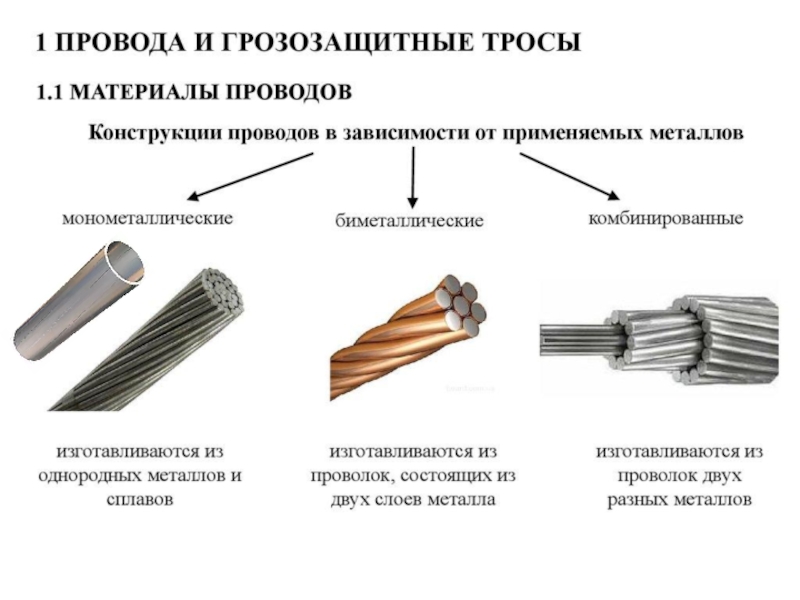

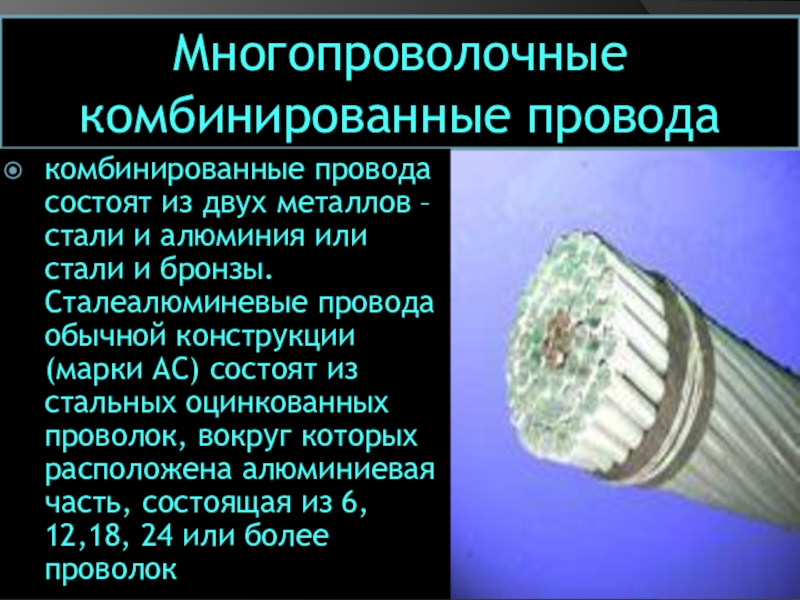

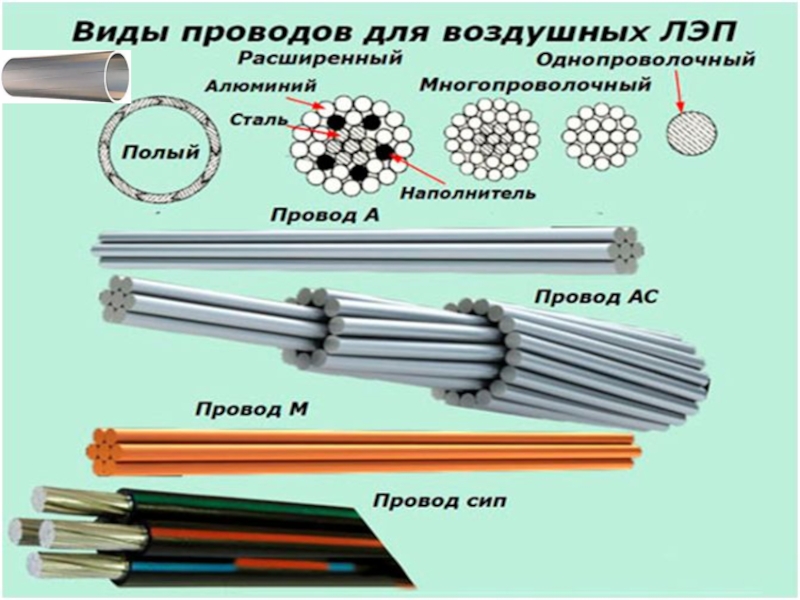

Слайд 6Многопроволочные комбинированные провода
комбинированные провода состоят из двух металлов – стали и
алюминия или стали и бронзы. Сталеалюминевые провода обычной конструкции (марки АС) состоят из стальных оцинкованных проволок, вокруг которых расположена алюминиевая часть, состоящая из 6, 12,18, 24 или более проволок

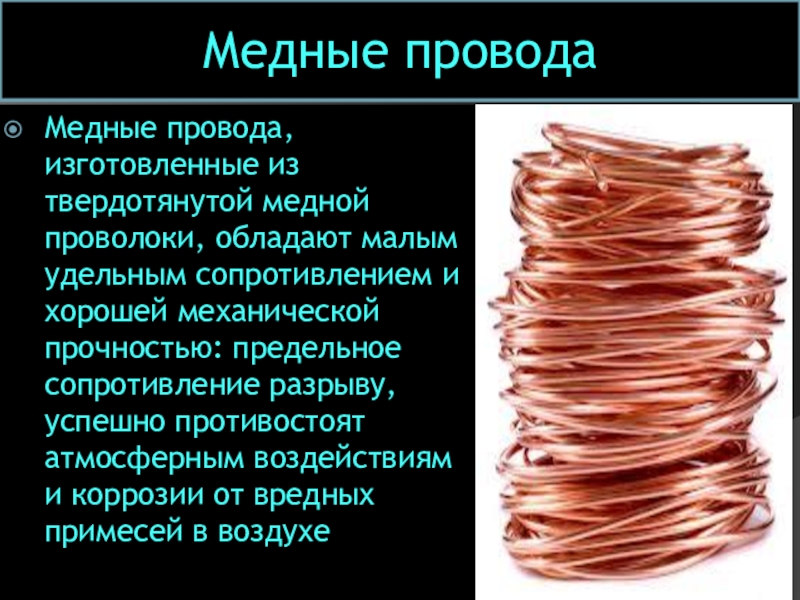

Слайд 8Медные провода
Медные провода, изготовленные из твердотянутой медной проволоки, обладают малым удельным
сопротивлением и хорошей механической прочностью: предельное сопротивление разрыву, успешно противостоят атмосферным воздействиям и коррозии от вредных примесей в воздухе

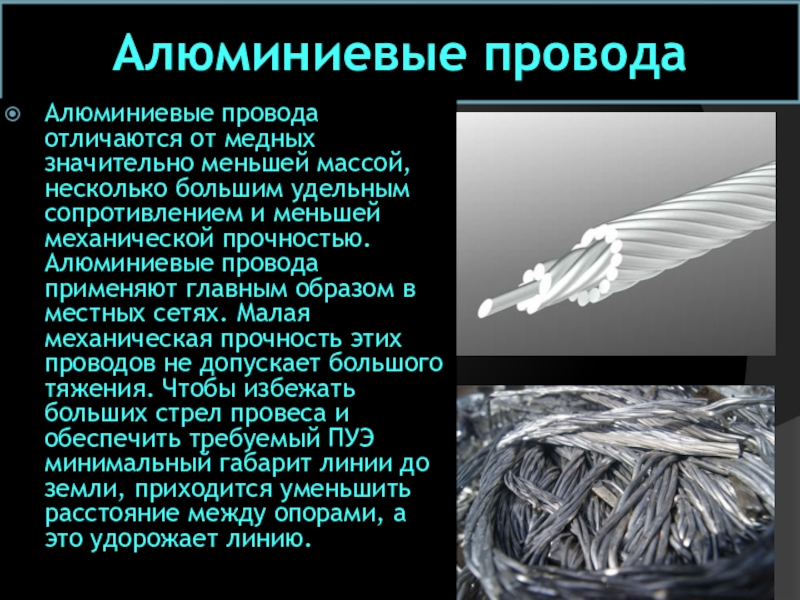

Слайд 9Алюминиевые провода
Алюминиевые провода отличаются от медных значительно меньшей массой, несколько большим
удельным сопротивлением и меньшей механической прочностью. Алюминиевые провода применяют главным образом в местных сетях. Малая механическая прочность этих проводов не допускает большого тяжения. Чтобы избежать больших стрел провеса и обеспечить требуемый ПУЭ минимальный габарит линии до земли, приходится уменьшить расстояние между опорами, а это удорожает линию.

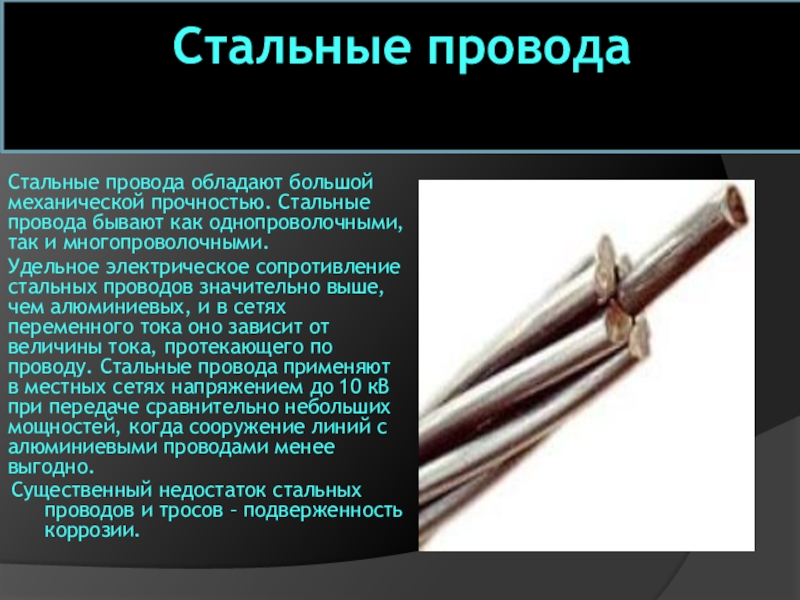

Слайд 10Стальные провода
Стальные провода обладают большой механической прочностью. Стальные провода бывают как
однопроволочными, так и многопроволочными.
Удельное электрическое сопротивление стальных проводов значительно выше, чем алюминиевых, и в сетях переменного тока оно зависит от величины тока, протекающего по проводу. Стальные провода применяют в местных сетях напряжением до 10 кВ при передаче сравнительно небольших мощностей, когда сооружение линий с алюминиевыми проводами менее выгодно.
Существенный недостаток стальных проводов и тросов – подверженность коррозии.
Удельное электрическое сопротивление стальных проводов значительно выше, чем алюминиевых, и в сетях переменного тока оно зависит от величины тока, протекающего по проводу. Стальные провода применяют в местных сетях напряжением до 10 кВ при передаче сравнительно небольших мощностей, когда сооружение линий с алюминиевыми проводами менее выгодно.
Существенный недостаток стальных проводов и тросов – подверженность коррозии.

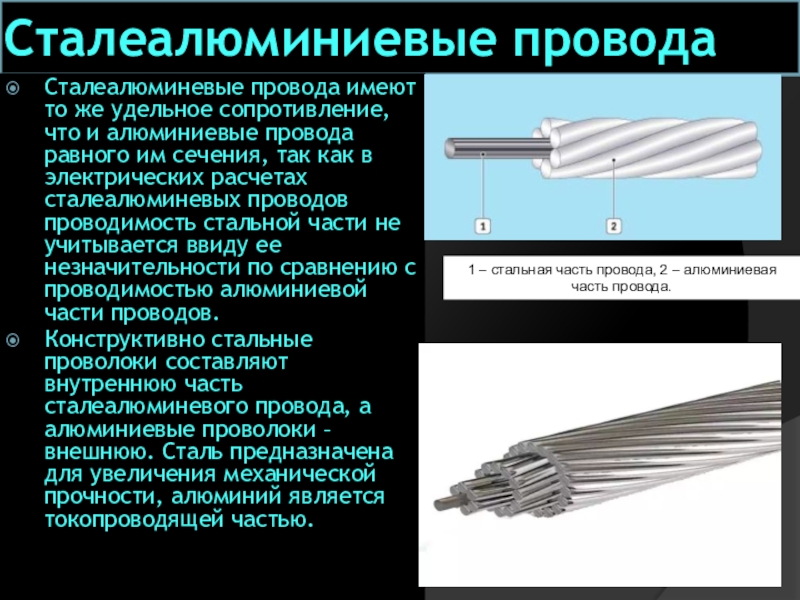

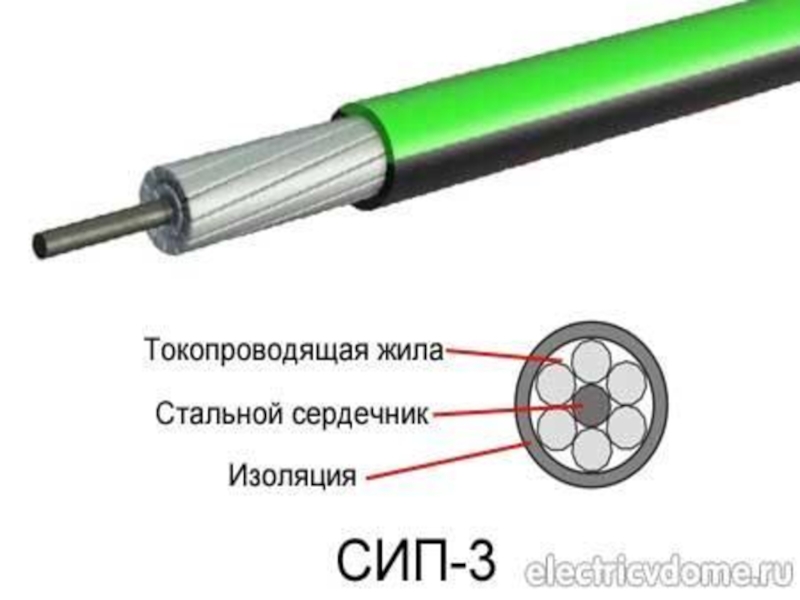

Слайд 11Сталеалюминиевые провода
Сталеалюминевые провода имеют то же удельное сопротивление, что и алюминиевые
провода равного им сечения, так как в электрических расчетах сталеалюминевых проводов проводимость стальной части не учитывается ввиду ее незначительности по сравнению с проводимостью алюминиевой части проводов.
Конструктивно стальные проволоки составляют внутреннюю часть сталеалюминевого провода, а алюминиевые проволоки – внешнюю. Сталь предназначена для увеличения механической прочности, алюминий является токопроводящей частью.
Конструктивно стальные проволоки составляют внутреннюю часть сталеалюминевого провода, а алюминиевые проволоки – внешнюю. Сталь предназначена для увеличения механической прочности, алюминий является токопроводящей частью.
1 – стальная часть провода, 2 – алюминиевая часть провода.

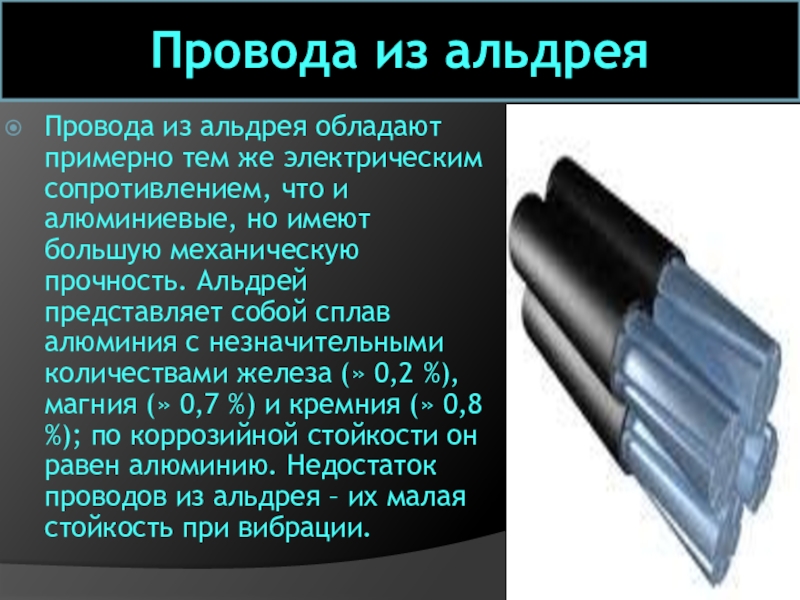

Слайд 12Провода из альдрея
Провода из альдрея обладают примерно тем же электрическим сопротивлением,
что и алюминиевые, но имеют большую механическую прочность. Альдрей представляет собой сплав алюминия с незначительными количествами железа (» 0,2 %), магния (» 0,7 %) и кремния (» 0,8 %); по коррозийной стойкости он равен алюминию. Недостаток проводов из альдрея – их малая стойкость при вибрации.
