Презентация, доклад на тему Конструкторы оружия Победы, стрелковое оружие

Евдокимовича

Конструкторы оружия Победы
Стрелковое оружие

Подготовил: воспитатель
Ильин В.Ф.

2018 год

комплекса, создателей отечественного оружия. День оружейника был установлен указом президента РФ от 3 декабря 2011 года. Праздник появился благодаря создателю легендарного автомата АК-47 Михаилу Калашникову во время беседы с Владимиром Путиным в ходе экскурсии по оборонным предприятиям Ижевска в 2010 году.

февраля) 1902 года

В 1889 г. Сергей Мосин предложил на конкурс Военного министерства Российской империи новую винтовку калибра 7,62 мм (в старых мерах длины — три русские линии, отсюда название "трехлинейка").
Другим участником конкурса стал бельгиец Леон Наган. Комиссия остановила выбор на "трехлинейке" Мосина, постановив дополнить ее деталями из проекта Нагана, который продал русской стороне свои патенты и чертежи. В 1891 г. доработанная "трехлинейка" была принята на вооружение русской армии. После Первой мировой войны выпуск продолжался в СССР, свои модернизированные варианты выпускали Финляндия, Польша и др. В разные годы винтовки Мосина состояли на вооружении около 30 стран, а в Белоруссии "трехлинейка" была официально снята с вооружения только в 2005 г.

1891 года
Войны и конфликты: Русско-японская война, Первая мировая война, Гражданская война в России, Бои на Халхин-Голе, Вторая мировая война и другие войны и конфликты
История производства: конструктор Сергей Мосин
Разработан: 1891 год
Годы производства: 1891—1965
Всего выпущено: около 37 000 000
Характеристики масса, кг: 4,5; длина, мм: 1 232; длина ствола, мм: 729; патрон: 7,62×54 мм; калибр, мм: 7,62
Принципы работы: скользящий затвор
Скорострельность, выстрелов/мин: 10
Начальная скорость пули, м/с: 865—870
Прицельная дальность, м: 3 200 шагов / 2 000 м
Максимальная дальность, м: 3 000
Вид боепитания: неотъёмный магазин на четыре патрона, снаряжаемый обоймами, + 1 патрон в патроннике
Прицел: открытый или оптический

Винтовка Мосина

лучшим образцом второй мировой войны.

Родился 23 августа 1912 года в городе Алатырь Чувашской АССР.
Военная обстановка, имевшая место в 1942 году, требовала решительных действий для создания нового автоматического стрелкового оружия, которое предназначалось для использования разведчиками, экипажами танков и десантниками. Тогда уже существовал ППШ. Но многие представители данных категорий войск жаловались на то, что пистолет-пулемет имел достаточно большую массу, большие размеры, а высокая скорострельность создавала проблемы в области транспортировки боезапаса.

(1912—1946)

– конструктор стрелкового вооружения

Судаев был талантливым человеком. Он хорошо усвоил заповеди старых оружейников и сделал первый образец своего автомата вручную.
Опытный образец пистолета-пулемета был изготовлен в самые сжатые сроки, и 4 апреля 1942 года пистолет-пулемет в первый раз отстрелял инженер-испытатель НИПСВО Б.Канель. По результатам заводских испытаний комиссия полигона пришла к заключению: “Пистолет-пулемет заслуживает внимания в отношении маневренности (легкий) и простоты устройства (не сложный в производстве), поэтому таковой необходимо доработать в отношении безотказности работы автоматики и питания”.

Советская Армия, Армии стран ОВД Войны и конфликты: Вторая мировая война, Корейская война, Вьетнамская война
История производства конструктор: Судаев Алексей Иванович
Разработан: 1942 год
Характеристики Масса, кг: 3,04 (без магазина) 3,67 (со снаряженным магазином) Длина, мм: 615/820 мм со сложенным/разложенным прикладом Длина ствола, мм: 272 Патрон: 7,62×25 мм ТТ Калибр, мм: 7,62
Принципы работы: свободный затвор
Скорострельность, выстрелов/мин: 700
Начальная скорость пули, м/с: 500
Прицельная дальность, м: 200
Вид боепитания: коробчатый магазин на 35 патронов

Пистолет-пулемет Судаева

начал работу по созданию первого образца 7,62-мм ручного пулемёта, принятого на вооружение в 1927 под названием ДП (Дегтярева пехотный). На базе ручного пулемёта были созданы затем авиационные пулемёты ДА и ДА-2, танковый пулемёт ДТ, ротный пулемет РП-46. В 1934 году был принят на вооружение пистолет-пулемёт Дегтярёва ППД-34, впоследствии получивший развитие в моделях ППД-38 и ППД-40. В 1930 году Дегтярёв разработал 12,7-мм крупнокалиберный пулемёт ДК, который после усовершенствования  Г.С.Шпагиным в 1938 году получил название ДШК. В 1939 году на вооружение поступил станковый пулемёт системы Дегтярёва ДС-39.
Во время Великой Отечественной войны им были разработаны и переданы в войска 14,5-мм противотанковое ружьё  ПТРД и ручной пулемёт образца 1944 (РПД) под 7,62-мм патрон обр. 1943 г.
За огромный вклад, внесенный в дело развития советского стрелкового оружия, 2 января 1940г. В.А.Дегтярев был удостоен почетного звания Героя Социалистического Труда и степени доктора технических наук. Василий Алексеевич Дегтярев — четырежды лауреат Государственной премии СССР (1941, 1942, 1944, 1949 гг.), награжден 3 орденами Ленина, орденами Суворова I и II степени, орденом Трудового Красного Знамени, орденом Красной Звезды и медалями.
Генерал-майор инженерной службы В.А.Дегтярев скончался 19 января 1949 года, похоронен в городе Ковров.

(1897—1952)

Родился 2 января 1880 года в Туле в семье потомственного оружейника Алексея Николаевича Дегтярева.

7,62 мм
Длина 940 мм
Вес без магазина 7,1 кг
Вес магазина без патронов 1,73 кг
Емкость магазина 63 патрона
Темп стрельбы 500-600 выстр./мин.
Начальная скорость пули 840 м/сек

Пулемет Дегтярева авиационный ДА

7,62 мм
Длина 970 мм
Вес без магазина 7,5 кг
Вес магазина без патронов 1,73 кг
Емкость магазина 63 патрона
Темп стрельбы 500-600 выстр./мин.
Начальная скорость пули 840 м/сек

конфликты: Советско-финская война (1939—1940) Великая
Отечественная война
Разработан: 1934 (обр. 1934 г.) 1938/39 (обр. 1934/38 гг.) 1940 (обр. 1940 г.)
Характеристики Масса, кг: 3,63 (без магазина) 5,45 (снаряженный) Длина, мм: 788 Патрон: 7,62×25 мм ТТ Калибр, мм: 7,62
Скорострельность, выстрелов/мин: 800
Прицельная дальность, м: 500
Вид боепитания: коробчатый магазин на 25 патронов барабанный магазин на 73 патрона, позднее на 71 патрон

(7,62x54R); Масса «тела» пулемета – 14,3 кг; Масса пулемета – 42,4 кг (на станке со щитом); Длина «тела» пулемета – 1170 мм; Общая длина пулемета – 1440 мм (на станке); Длина ствола – 723 мм; Начальная скорость легкой пули – 860 м/с; Прицельная дальность при использовании легкой пули – 2400 м; Прицельная дальность при использовании тяжелой пули – 3000 м; Темп стрельбы – 600/1200 выстрелов в минуту; Боевая скорострельность – до 310 выстрелов в минуту; Питание - холщовая лента на 250 патронов или металлическая на 50 патронов; Масса патронной коробки – 9,4 кг (с лентой на 250 патронов); Тип станка – пехотный треножный системы Дегтярева; Масса щита – 7,7 кг; Масса станка – 11 кг.

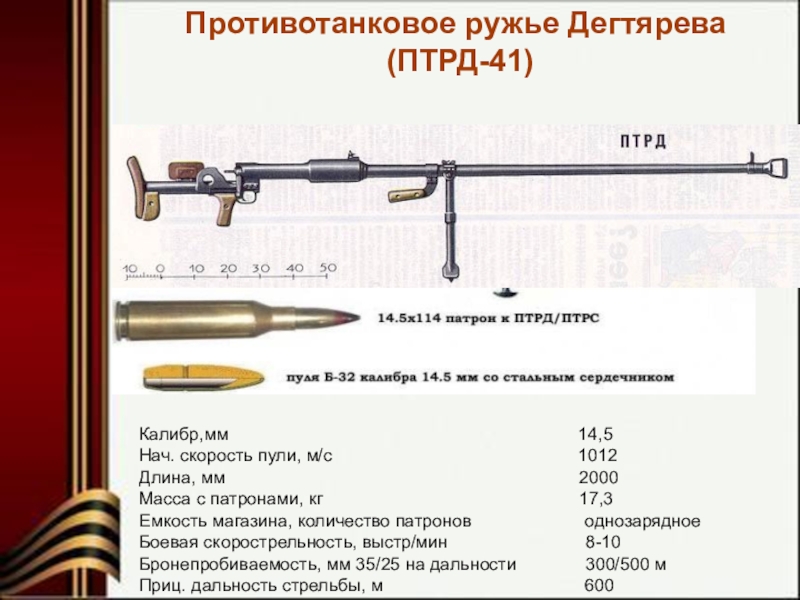

14,5
Нач. скорость пули, м/с 1012
Длина, мм 2000
Масса с патронами, кг 17,3
Емкость магазина, количество патронов однозарядное
Боевая скорострельность, выстр/мин 8-10
Бронепробиваемость, мм 35/25 на дальности 300/500 м
Приц. дальность стрельбы, м 600

в 1897 году в с. Ключниково Ковровского уезда Владимирской губернии в крестьянской семье.
С 1922 года Шпагин участвовал в конструировании новых образцов стрелкового оружия (7,62-миллиметрового танкового пулемёта ДТ и ручного пулемета – оба совместно с В.А. Дегтярёвым). Он создал ещё одну шаровую установку для крепления 7,62-миллиметрового танкового пулемёта ДТ в танках, бронеавтомобилях, бронеплощадках, а также танковый вариант этого пулемёта – с выдвигающимся прикладом.
В 1939-1940 годах Шпагин создал новый пистолет-пулемёт ППШ-41, прославивший имя своего создателя и ставший основным ручным автоматическим оружием Красной Армии в годы Великой Отечественной войны.
Всего же за четыре года Великой Отечественной советская оборонная промышленность выпустила 5,4 млн. ППШ обр.1941 г.
В 1943 г. на вооружение Красной Армии был принят 26-мм сигнальный (осветительный) пистолет Шпагина (СПШ-2), удивительно простой и надежной конструкции и по сей день, продолжают верно нести свою службу, причем не только в Российских Вооруженных силах и армиях других государств.

Награждён тремя орденами Ленина, орденами Суворова 2-й степени (1945), Красной Звезды (1938), медалями. Лауреат Сталинской премии СССР (1941 год).

Заслуги Георгия Семеновича по созданию оружия Победы были высоко оценены государством — в 1945 г. ему присваивают звание Героя Социалистического Труда.

1941—1951 годы (в СССР)
Использовалось: РККА, советская армия, дружественные СССР страны, Вермахт
Войны и конфликты: Вторая мировая война, Корейская война 1950—1953, Война во Вьетнаме
История производства конструктор: Шпагин Георгий Семёнович
Разработан: 1941 год
Характеристики масса, кг: 3,6 (без патронов) 5,3 (со снаряжённым барабанным магазином) 4,15 (со снаряжённым секторным магазином) длина, мм: 843; длина ствола, мм: 269; патрон: 7,62×25 мм ТТ Калибр, мм: 7,62
Принципы работы: свободный затвор
Скорострельность, выстрелов/мин: 900
Начальная скорость пули, м/с: 490
Прицельная дальность, м: 200—300
Вид боепитания: магазин: секторный на 35 патронов, барабанный на 71 патрон
Прицел: нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м

– 33,4 кг (без ленты); Общая масса пулемета – 181,3 кг (на станке, без щита, с лентой); Начальная скорость пули – от 850 до 870 м/с; Темп стрельбы – 600 выстрелов в минуту; Боевая скорострельность – 125 выстрелов в минуту; Прицельная дальность по наземным целям – 3500 м; Система питания – металлическая лента (50 патронов); Расчет – 3-4 человека.

Федор Васильевич сделал около ста пятидесяти различных образцов разработанных им систем. Такого достижения не смог повторить ни один конструктор в мире.

В 1927 году им был создан пистолет-пулемет с коробчатым магазином на 21 патрон. А 1930-й – год рождения первого советского пистолета ТТ – «Тульский Токарев». В 1938 г. был принят на вооружение еще один образец Токарева – самозарядная винтовка. В 1940 г. она была доработана и получила название СВТ-40. Ею пользовались до конца Великой Отечественной. На ее основе Федор Васильевич создал снайперскую самозарядную винтовку, а потом - автоматическую (причем первую в стране) АВТ-40.

(1871—1968)

Родился 14 июня 1871 года, станице Мечетинской (Егор-
лыкской) Донской области.

Труды советского конструктора оценены по достоинству. Ему было присвоено звание Героя Социалистического Труда. Федор Васильевич Токарев был награжден орденами: Ленина (четырьмя),Суворова II степени, Красной Звезды, Отечественной войны I степени, Трудового Красного Знамени (двумя). Ему была присвоена докторская степень технических наук. Два раза баллотировался в депутаты. Токарев также получил звание почетного гражданина Тулы.

эксплуатации: с 1930 года по наше время
Войны и конфликты: Вторая мировая война, Корейская война, Вьетнамская война, Криминальные разборки 90-х История производства Разработан: 1930 (TT-30)
Всего выпущено: около 1 700 000
Варианты: TT-30, Тип 51/54 (Китай), M57 (Югославия), Тип 68 (КНДР), Tokagypt (Египет), Carpaţi (Румыния)
Характеристики Масса, кг: 0,854 (без патронов), 0,94 (снаряжённый) Длина, мм: 195 Длина ствола, мм: 116
Патрон: 7,62×25 мм ТТ Калибр,
мм: 7,62
Принципы работы: короткий ход
ствола
Начальная скорость пули, м/с:
420-450
Прицельная дальность, м: 50
Вид боепитания: отъёмный
однорядный коробчатый магазин
на 8 патронов
Прицел: открытый,
нерегулируемый

без штыка, 1465 со штыком -Калибр, мм: 7,62 -Скорострельность, выстрелов/мин: 20—25 -Начальная скорость пули, м/с: 830 -Прицельная дальность, м: 1500; 400 (эффективная) -Максимальная дальность, м: 800 -Вид боепитания: коробчатый, отъёмный магазин на 10 патронов

Коломенского уезда Московской губернии в крестьянской семье.
Одним из наиболее мощных видов стрелкового автоматического оружия в войнах двадцатого столетия являлись станковые пулеметы. Высокая эффективность стрельбы, надежность в эксплуатации надолго обеспечили им прочное место в системе вооружения пехоты.

Горюнов Петр Максимович

(1902-1943)

Инициативная группа талантливых ковровских оружейников под руководством Петра Максимовича Горюнова, смогли создать достойную замену знаменитому “Максиму”. Трагический опыт начального периода Великой Отечественной войны выявил со всей очевидностью проблему: отсутствие в действующей армии современного станкового пулемета.
В мае 1942 года в соответствии с распоряжением наркома вооружения СССР Д.Ф. Устинова был объявлен конкурс на разработку новой конструкции станкового пулемета взамен “Максима” обр.1910 г. В конкурсе приняла участие и конструкторская группа П.М.Горюнова.
 В апреле — мае 1943 года состоялись заключительные полигонные испытания станковых пулеметов, в которых участвовали всего два образца: Дегтярева обр.1943 г. и Горюнова (СГ) В результате комиссия под председательством начальника курсов “Выстрел” генерала С.А.Смирнова пришла к выводу, что победителем из труднейшей борьбы со своим учителем вышел Горюнов. Его образец с фрезерованным приемником успешно выдержал государственные испытания по надежности работы автоматики, безотказности и живучести деталей и был рекомендован на вооружение Красной Армии и для постановки в серийное производство.

.

треножном станке) -Вид боепитания: лента 200 или 250 патронов -Калибр 7,62 мм
-Начальная скорость пули 800-855 м/с
-Прицельная дальность 2000-2300 м
-Максимальная дальность, м: 1000 (эффективная)
-Скорострельность 600—700 выс/мин

Пулемет СГ-43

Армии поступила автоматическая винтовка разработанная группой конструкторов под руководством Симонова. В 1941 году Симонов разработал 14,5-мм противотанковое самозарядное ружьё (ПТРС), успешно применявшееся в Великой Отечественной войне 1941—1945. В конце 1944 — начале 1945 года на вооружение Красной Армии был принят самозарядный карабин Симонова.
Выпускался по лицензии во многих странах: Китай, Югославия, ГДР, Чехословакия, Польша и др. В 20 странах состоял на вооружении. В отдельных странах (Бутан, Индия, Албания и др.) находится на вооружении и в настоящее время. За всё время выпущено, по разным оценкам, от 15 до 20 миллионов образцов. В США в личном пользовании находится около 3 миллионов экземпляров (на начало 2014 года.
Награды и звания: Герой Социалистического Труда (1954), Три ордена Ленина, Орден Октябрьской Революции, Орден Кутузова II степени, Орден Красной Звезды, Орден Отечественной войны I степени, два ордена Трудового Красного Знамени, дважды лауреат Государственной премии СССР., заслуженный изобретатель РСФСР.

Родился 4 октября 1894 года в деревне Федотово Владимирской губернии в бедной крестьянской семье.
После окончания профессионально-технических курсов попал на военный завод в Коврове. Здесь он досконально изучил оружейное производство и вскоре был назначен контрольным мастером по сборке образцов вооружения. Под его руководством велись работы по сборке оружия конструкции Дегтярева. Вот тогда у него и стали возникать идеи создания собственного оружия.
В 1922-1923 гг., Симонов спроектировал и собрал свои первые ручной пулемет и автоматическую винтовку. .

ГАУ 56-В-562) принят на вооружение советской армии 29 августа 1941 года. Работы над созданием самозарядного ПТРС-41 вел Симонов Сергей Гаврилович. Данный вид стрелкового оружия можно отнести к антиматериальным винтовкам.ПТРС предназначался для поражения легкобронированной бронетехники, легкие танки в лоб-бок, а также средних танков в боковую броню. Помимо уничтожения бронетехники ПТРС использовали для поражения ДОТов и ДЗОТов, а также по самолетом на дальности до 500 метров.

в семье механика.
Достижения в области авиастроения начала 30-х годов, переход к скоростным самолетам вызывали настоятельную потребность в увеличении мощности огня бортового оружия, способного успешно противостоять новейшим машинам потенциальных противников.
В 1930 Шпитальный при участии И. А.

Комарицкого создал авиац. пулемёт ШКАС (Шпитальный — Комарицкий авиационный скорострельный) калибра 7,62 мм, который был принят на вооружение в 1932г. превосходил все ранее известные образцы авиационного стрелкового оружияВ 1935 на базе ШКАС совместно с С.В. Владимировым Шпитальный создаёт 12,7-мм пулемёт, а в 1936— 20-мм авиац. пушку ШВАК (Шпитальный-Владимиров авиационная крупнокалиберная). Пушка ШВАК со скорострельностью 800 выстр./мин впервые была применена на советских истребителях И-16 в воздушных боях на реке Халхин-Гол (1939). Во время Великой Отечественной войны она устанавливалась на истребителях Ла и Як, на бомбардировщиках Ту-2 и Пе-8, штурмовиках Ил-2 (до начала 1942), а также применялась на танках Т-60.

тросовой системой заряжения

Авиационная пушка ШВАК

М., «Воениздат», 1979. 2. Боевой устав пехоты Красной Армии, чч. 1,2. М., «Воениздат», 1945-46. 3. Болотин Д. Н. История советского стрелкового оружия и патронов. СПб., «Полигон», 1995. 4. Болотин Д. Н. Советское стрелковое оружие за 50лет. Ленинград, Издание ВИМАИВВС, 1967. 5. Владимирский А. В. На киевском направлении. М., «Воениздат», 1989. 6. Вьючный транспорт Красной Армии. Краткое описание и эксплоатация. М., 1944. 7. Гриф секретности снят. М., «Воениздат», 1993. 8. Дегтярев В.А. Моя жизнь. Тула, Областное книжное изд-во, 1952. 9. Егоров П. Боевое использование лыжных подразделений // Военный вестник 1943 №23-24. 10. Завод им. В.А. Дегтярева, Штрихи истории. Ковров, 1999. 11 Клементьев В. О вооружении горной пехоты // Военный вестник 1946 №17-18. 12. Малимон A.A. Отечественные автоматы (записки испытателя-оружейника). М., МО РФ, 1999. 13. Материальная часть стрелкового оружия. Под редакцией А.А. Благонравова. Книга 2. М., «Госвоениздат», 1946. 14. Монетчиков С. Они делали Победу // Оружие 2000 №6. 15. Наставление по стрелковому делу. Оружие стрелкового взвода. М., Отдел Издательства НКО СССР, 1935. 16. Наставление по стрелковому делу. Основы стрельбы из пехотного оружия. М., «Воениздат», 1946. 17. Новиков В.Н. Накануне и в дни испытаний. Л/., «Политиздат», 1988. 18. Основания устройства стрелкового оружия. Под редакцией В.Н. Зайцева. М., «Воениздат», 1953. 19. Охотников Н. Стрелковое вооружение Советской Армии в Великой Отечественной войне // Военно-исторический журнал 1969 №1. 20. Портнов М.Э., Слостин В. И. Хроника развития отечественного вооружения. Выпуск первый. Стрелковое оружие. М., «Армейский сборник», 1995. 21. Федоров В.Г. Эволюция строкового оружия, т.2. Л/., «Воениздат», 1939. 22. Хорьков А.Г. Грозовой июнь. М., «Воениздат», 1991. 23. Яковлев Н.Д. Об артиллерии и немного о себе. Л/., «Высшая школа», 1984. 24. Янчук A.M. Справочные баллистические и конструктивные данные стрелкового оружия. М., Издание Артиллерийской Академии РККА, 1935. 25. Hogg, /., Weeks J. Military Small Arms of the 20-th Century. Northbrook, DBI Books, 1996.
