Грабин Василий Гаврилович
– создатель лучшей в мире дивизионной пушки ЗИС-3
(1900—1980)

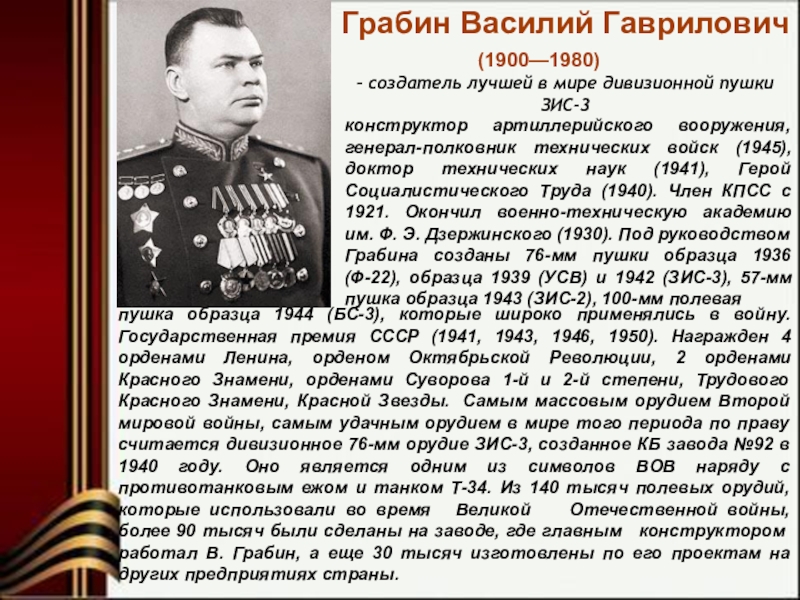

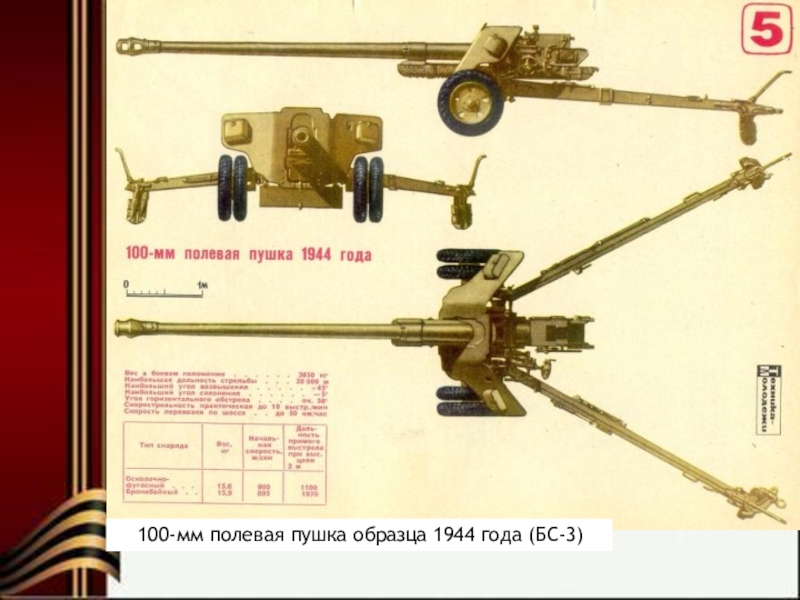

пушка образца 1944 (БС-3), которые широко применялись в войну. Государственная премия СССР (1941, 1943, 1946, 1950). Награжден 4 орденами Ленина, орденом Октябрьской Революции, 2 орденами Красного Знамени, орденами Суворова 1-й и 2-й степени, Трудового Красного Знамени, Красной Звезды. Самым массовым орудием Второй мировой войны, самым удачным орудием в мире того периода по праву считается дивизионное 76-мм орудие ЗИС-3, созданное КБ завода №92 в 1940 году. Оно является одним из символов ВОВ наряду с противотанковым ежом и танком Т-34. Из 140 тысяч полевых орудий, которые использовали во время Великой Отечественной войны, более 90 тысяч были сделаны на заводе, где главным конструктором работал В. Грабин, а еще 30 тысяч изготовлены по его проектам на других предприятиях страны.
Год выпуска -1939
Всего произведено 9812 е6диниц
Масса 1560 кг
Расчет 5 человек
Калибр76,2 мм
Начальная скорость снаряда до 950 м/с
Максимальная дальность стрельбы 13290 м
Скорострельность до 15 выстр./мин.

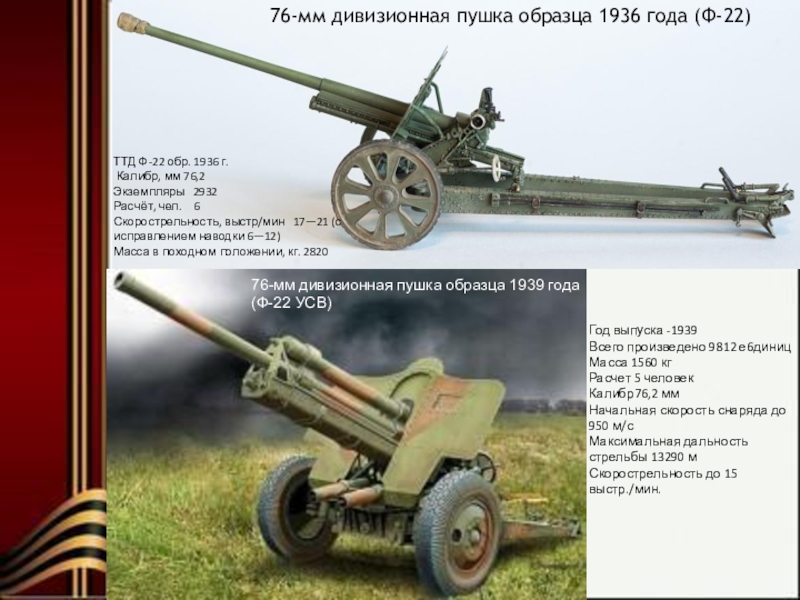

76-мм дивизионная пушка образца 1939 года (Ф-22 УСВ)

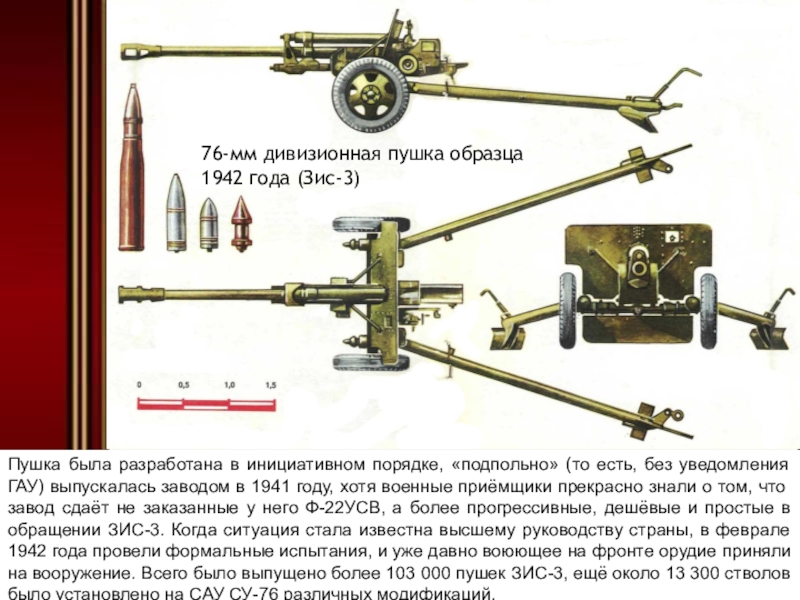

76-мм дивизионная пушка образца 1942 года (Зис-3)
СУ-76М

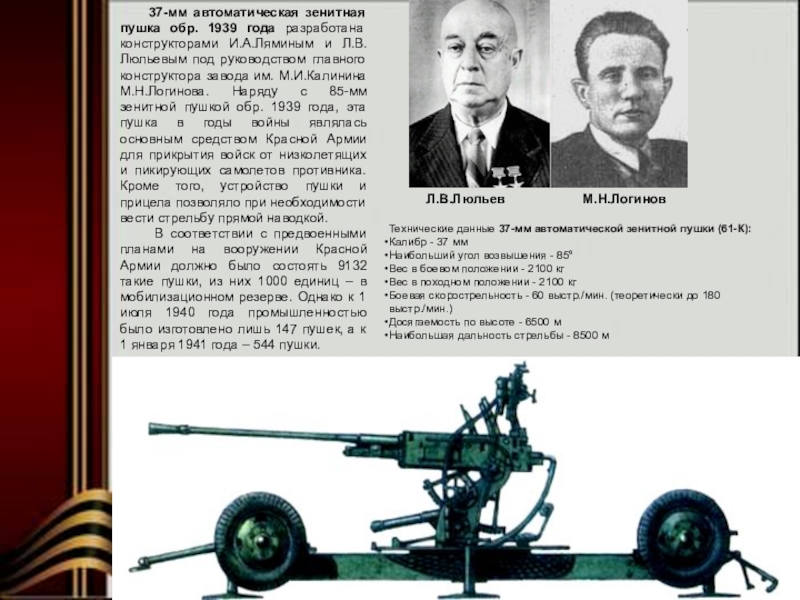

37-мм автоматическая зенитная пушка обр. 1939 года разработана конструкторами И.А.Ляминым и Л.В.Люльевым под руководством главного конструктора завода им. М.И.Калинина М.Н.Логинова. Наряду с 85-мм зенитной пушкой обр. 1939 года, эта пушка в годы войны являлась основным средством Красной Армии для прикрытия войск от низколетящих и пикирующих самолетов противника. Кроме того, устройство пушки и прицела позволяло при необходимости вести стрельбу прямой наводкой.
В соответствии с предвоенными планами на вооружении Красной Армии должно было состоять 9132 такие пушки, из них 1000 единиц – в мобилизационном резерве. Однако к 1 июля 1940 года промышленностью было изготовлено лишь 147 пушек, а к 1 января 1941 года – 544 пушки.
Л.В.Люльев
М.Н.Логинов
(16.03.1900—19.08.1980)
– создатель лучшей в мире
гаубичной и корпусной артиллерии

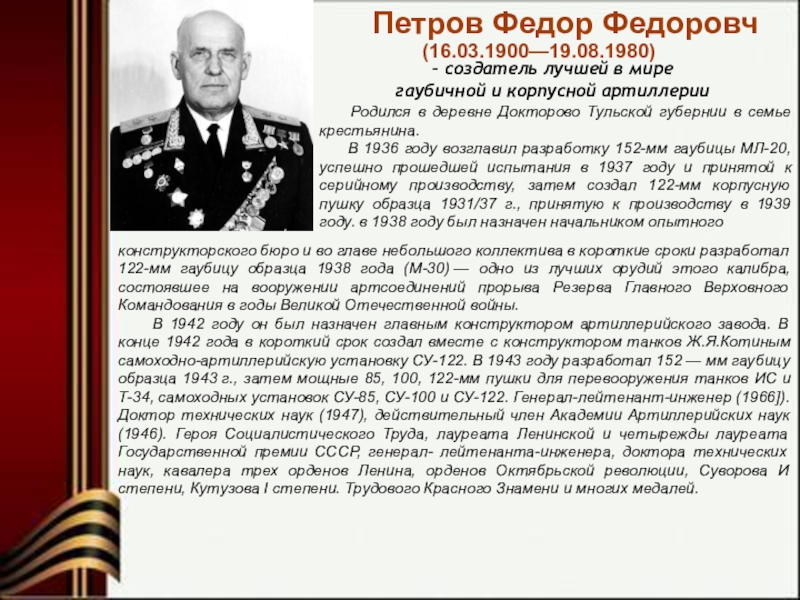

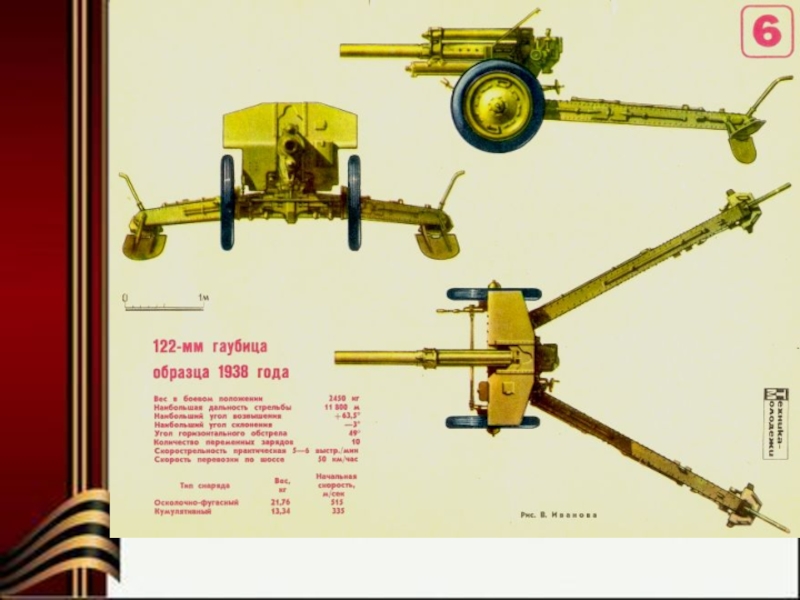

конструкторского бюро и во главе небольшого коллектива в короткие сроки разработал 122-мм гаубицу образца 1938 года (М-30) — одно из лучших орудий этого калибра, состоявшее на вооружении артсоединений прорыва Резерва Главного Верховного Командования в годы Великой Отечественной войны.

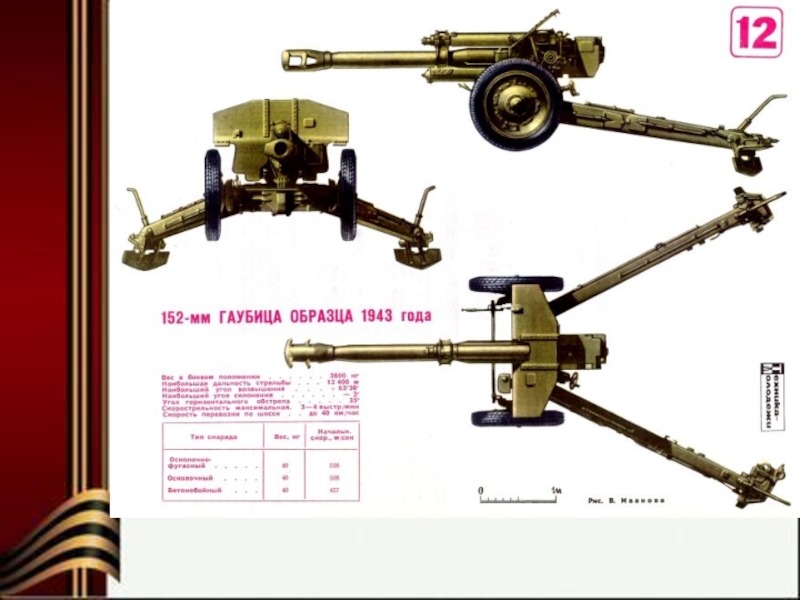

В 1942 году он был назначен главным конструктором артиллерийского завода. В конце 1942 года в короткий срок создал вместе с конструктором танков Ж.Я.Котиным самоходно-артиллерийскую установку СУ-122. В 1943 году разработал 152 — мм гаубицу образца 1943 г., затем мощные 85, 100, 122-мм пушки для перевооружения танков ИС и Т-34, самоходных установок СУ-85, СУ-100 и СУ-122. Генерал-лейтенант-инженер (1966]). Доктор технических наук (1947), действительный член Академии Артиллерийских наук (1946). Героя Социалистического Труда, лауреата Ленинской и четырежды лауреата Государственной премии СССР, генерал- лейтенанта-инженера, доктора технических наук, кавалера трех орденов Ленина, орденов Октябрьской революции, Суворова И степени, Кутузова I степени. Трудового Красного Знамени и многих медалей.

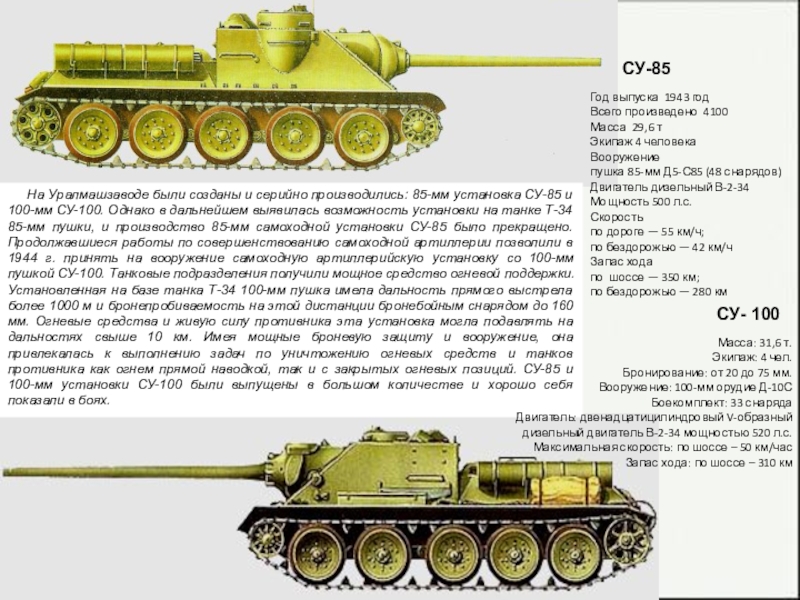

На Уралмашзаводе были созданы и серийно производились: 85-мм установка СУ-85 и 100-мм СУ-100. Однако в дальнейшем выявилась возможность установки на танке Т-34 85-мм пушки, и производство 85-мм самоходной установки СУ-85 было прекращено. Продолжавшиеся работы по совершенствованию самоходной артиллерии позволили в 1944 г. принять на вооружение самоходную артиллерийскую установку со 100-мм пушкой СУ-100. Танковые подразделения получили мощное средство огневой поддержки. Установленная на базе танка Т-34 100-мм пушка имела дальность прямого выстрела более 1000 м и бронепробиваемость на этой дистанции бронебойным снарядом до 160 мм. Огневые средства и живую силу противника эта установка могла подавлять на дальностях свыше 10 км. Имея мощные броневую защиту и вооружение, она привлекалась к выполнению задач по уничтожению огневых средств и танков противника как огнем прямой наводкой, так и с закрытых огневых позиций. СУ-85 и 100-мм установки СУ-100 были выпущены в большом количестве и хорошо себя показали в боях.
Масса: 31,6 т.
Экипаж: 4 чел.
Бронирование: от 20 до 75 мм.
Вооружение: 100-мм орудие Д-10С
Боекомплект: 33 снаряда
Двигатель: двенадцатицилиндровый V-образный
дизельный двигатель В-2-34 мощностью 520 л.с.
Максимальная скорость: по шоссе – 50 км/час
Запас хода: по шоссе – 310 км
Шавырин Борис Иванович
(16.03.1900—19.08.1980)
– конструктор миномётного и реактивного вооружения

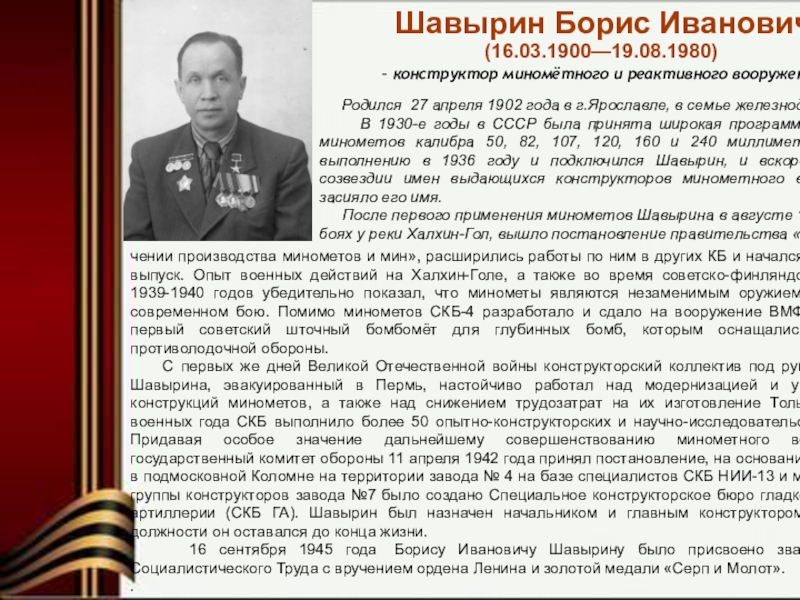

чении производства минометов и мин», расширились работы по ним в других КБ и начался массовый выпуск. Опыт военных действий на Халхин-Голе, а также во время советско-финляндской войны 1939-1940 годов убедительно показал, что минометы являются незаменимым оружием пехоты в современном бою. Помимо минометов СКБ-4 разработало и сдало на вооружение ВМФ БМБ-1 — первый советский шточный бомбомёт для глубинных бомб, которым оснащались корабли противолодочной обороны.
С первых же дней Великой Отечественной войны конструкторский коллектив под руководством Шавырина, эвакуированный в Пермь, настойчиво работал над модернизацией и упрощением конструкций минометов, а также над снижением трудозатрат на их изготовление Только за три военных года СКБ выполнило более 50 опытно-конструкторских и научно-исследовательских работ. Придавая особое значение дальнейшему совершенствованию минометного вооружения, государственный комитет обороны 11 апреля 1942 года принял постановление, на основании которого в подмосковной Коломне на территории завода № 4 на базе специалистов СКБ НИИ-13 и минометной группы конструкторов завода №7 было создано Специальное конструкторское бюро гладкоствольной артиллерии (СКБ ГА). Шавырин был назначен начальником и главным конструктором. На этой должности он оставался до конца жизни.
16 сентября 1945 года Борису Ивановичу Шавырину было присвоено звание Героя Социалистического Труда с вручением ордена Ленина и золотой медали «Серп и Молот».
.

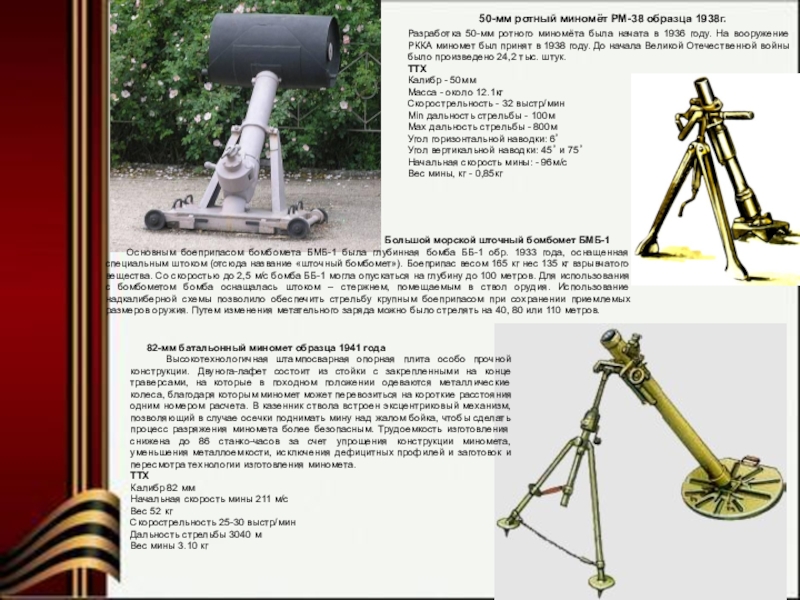

50-мм ротный миномёт РМ-38 образца 1938г.
Разработка 50-мм ротного миномёта была начата в 1936 году. На вооружение РККА миномет был принят в 1938 году. До начала Великой Отечественной войны было произведено 24,2 тыс. штук.
ТТХ
Калибр - 50мм
Масса - около 12.1кг
Скорострельность - 32 выстр/мин
Мin дальность стрельбы - 100м
Маx дальность стрельбы - 800м
Угол горизонтальной наводки: 6
Угол вертикальной наводки: 45 и 75
Начальная скорость мины: - 96м/с
Вес мины, кг - 0,85кг
82-мм батальонный миномет образца 1941 года
Высокотехнологичная штампосварная опорная плита особо прочной конструкции. Двунога-лафет состоит из стойки с закрепленными на конце траверсами, на которые в походном положении одеваются металлические колеса, благодаря которым миномет может перевозиться на короткие расстояния одним номером расчета. В казенник ствола встроен эксцентриковый механизм, позволяющий в случае осечки поднимать мину над жалом бойка, чтобы сделать процесс разряжения миномета более безопасным. Трудоемкость изготовления снижена до 86 станко-часов за счет упрощения конструкции миномета, уменьшения металлоемкости, исключения дефицитных профилей и заготовок и пересмотра технологии изготовления миномета.
ТТХ
Калибр 82 мм
Начальная скорость мины 211 м/с
Вес 52 кг
Скорострельность 25-30 выстр/мин
Дальность стрельбы 3040 м
Вес мины 3.10 кг
ТТХ
Калибр 120 мм
Начальная скорость мины 272 м/с
Вес 275 кг
Скорострельность 15 выстр/мин
Дальность стрельбы 5700 м
Вес мины 15.9 кг
Лангемак Георгий Эрихович (1898-1938). Основоположник исследований по конструированию реактивных снарядов на бездымном порохе, начатых им в 1928 г. Возглавлял создание реактивной артиллерии как научный руководитель проблемы и главный инженер института. Завершил исследования, обеспечи-вшие повышение характеристик реактивных снарядов до уровня, с которым они были приняты на вооружение наземных войск.
Тихомиров Николай Иванович (1860 — 1930). В 1921 году по его предложению началось создание реактивной артиллерии на качественно новой энергети-ческой основе — бездымном порохе. Впервые решил задачу устойчивого горения пирокси-линового пороха в ракетной камере. Развернул на этой основе опытно-конструкторские работы, организовал Газодинамическую лабораторию (ГДЛ).
Главные творцы реактивной артиллерии
Клейменов Иван Терентьевич (1899-1938). Начальник ГДЛ с 1932 г. и первый начальник РНИИ. Обеспечил высокие темпы работ по созданию реактивной артиллерии. Как крупный инженер и организатор доказал перспективность бо-евого применения полевой реактивной артиллерии, спо-собствовал принятию решений, определивших выдающийся успех «катюши».
Артемьев Владимир Андреевич (1885 — 1962). Первый помощник Н. И. Тихомирова, умелый практик и талантливый изобретатель. Перед войной и в годы войны выполнил ряд опытно-конструкторских тем боль-шого практического значе-ния, что определило его большой вклад в создание реактивной артиллерии.

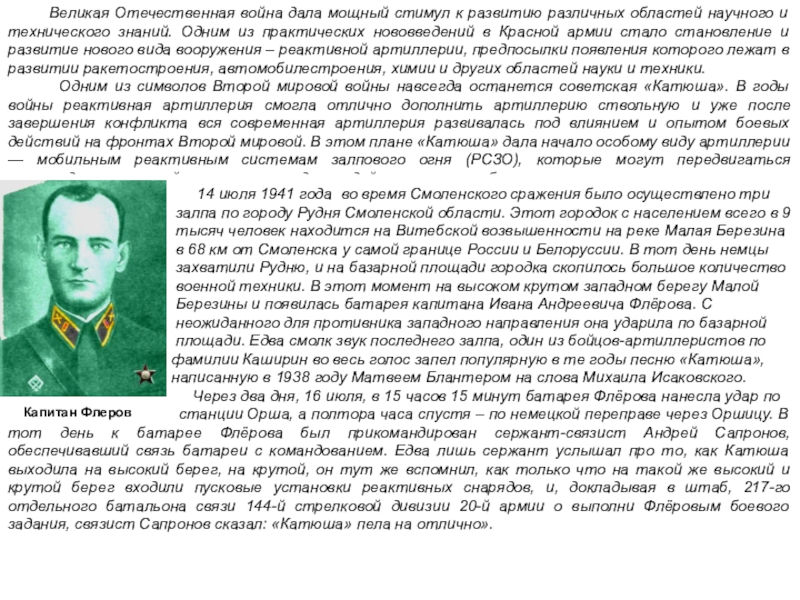

14 июля 1941 года во время Смоленского сражения было осуществлено три
залпа по городу Рудня Смоленской области. Этот городок с населением всего в 9
тысяч человек находится на Витебской возвышенности на реке Малая Березина
в 68 км от Смоленска у самой границе России и Белоруссии. В тот день немцы
захватили Рудню, и на базарной площади городка скопилось большое количество
военной техники. В этот момент на высоком крутом западном берегу Малой
Березины и появилась батарея капитана Ивана Андреевича Флёрова. С
неожиданного для противника западного направления она ударила по базарной
площади. Едва смолк звук последнего залпа, один из бойцов-артиллеристов по
фамилии Каширин во весь голос запел популярную в те годы песню «Катюша»,
написанную в 1938 году Матвеем Блантером на слова Михаила Исаковского.
Через два дня, 16 июля, в 15 часов 15 минут батарея Флёрова нанесла удар по
станции Орша, а полтора часа спустя – по немецкой переправе через Оршицу. В тот день к батарее Флёрова был прикомандирован сержант-связист Андрей Сапронов, обеспечивавший связь батареи с командованием. Едва лишь сержант услышал про то, как Катюша выходила на высокий берег, на крутой, он тут же вспомнил, как только что на такой же высокий и крутой берег входили пусковые установки реактивных снарядов, и, докладывая в штаб, 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии о выполни Флёровым боевого задания, связист Сапронов сказал: «Катюша» пела на отлично».
Капитан Флеров

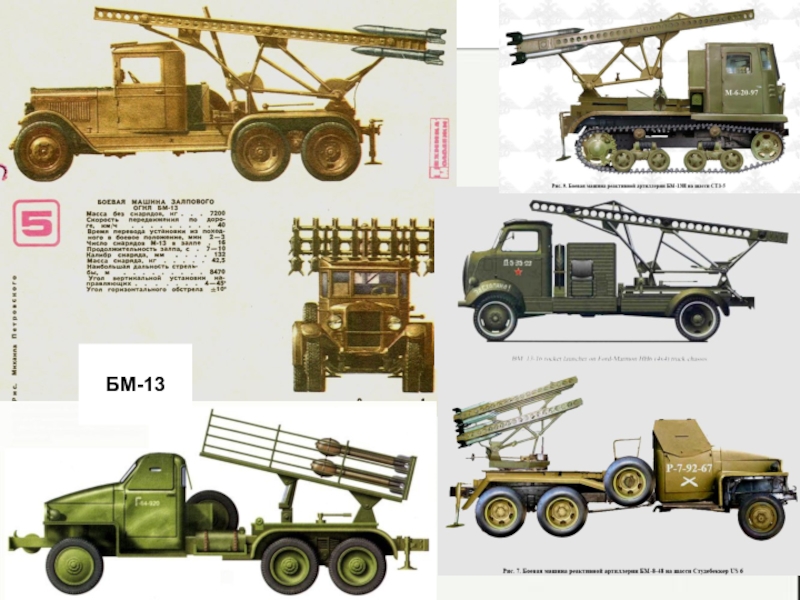

М-13 на станке
