Презентация, доклад на тему Изоляторы воздушных линий

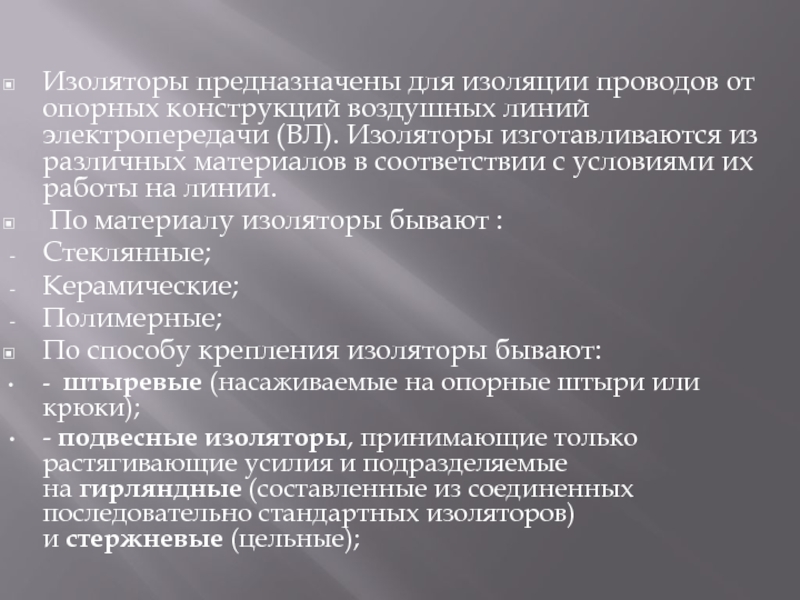

(ВЛ). Изоляторы изготавливаются из различных материалов в соответствии с условиями их работы на линии.
По материалу изоляторы бывают :
Стеклянные;
Керамические;

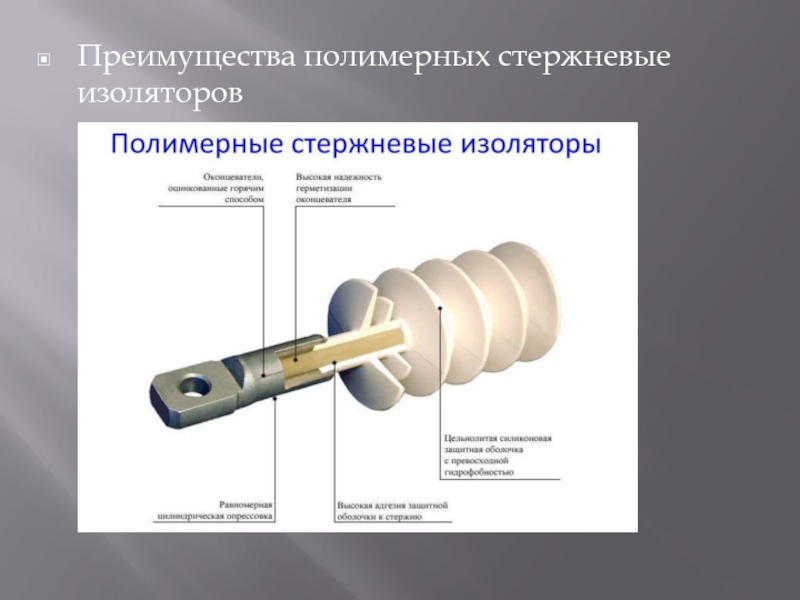

Полимерные;
По способу крепления изоляторы бывают:

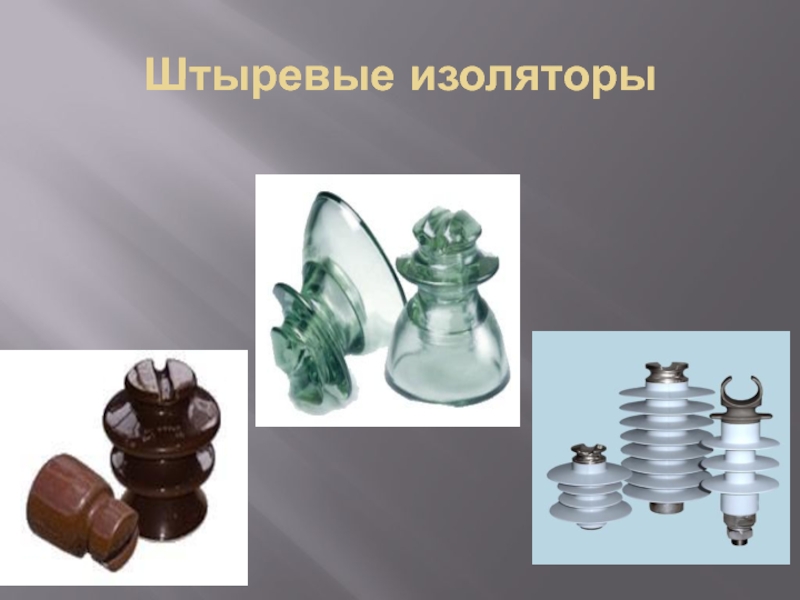

-  штыревые (насаживаемые на опорные штыри или крюки);
- подвесные изоляторы, принимающие только растягивающие усилия и подразделяемые на гирляндные (составленные из соединенных последовательно стандартных изоляторов) и стержневые (цельные);

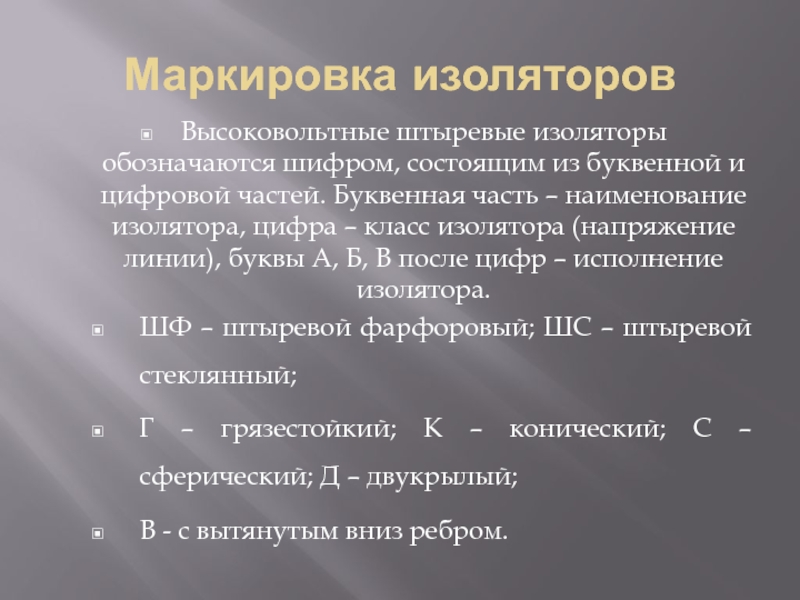

частей. Буквенная часть – наименование изолятора, цифра – класс изолятора (напряжение линии), буквы А, Б, В после цифр – исполнение изолятора.
ШФ – штыревой фарфоровый; ШС – штыревой стеклянный;
Г – грязестойкий; К – конический; С – сферический; Д – двукрылый;
В - с вытянутым вниз ребром.

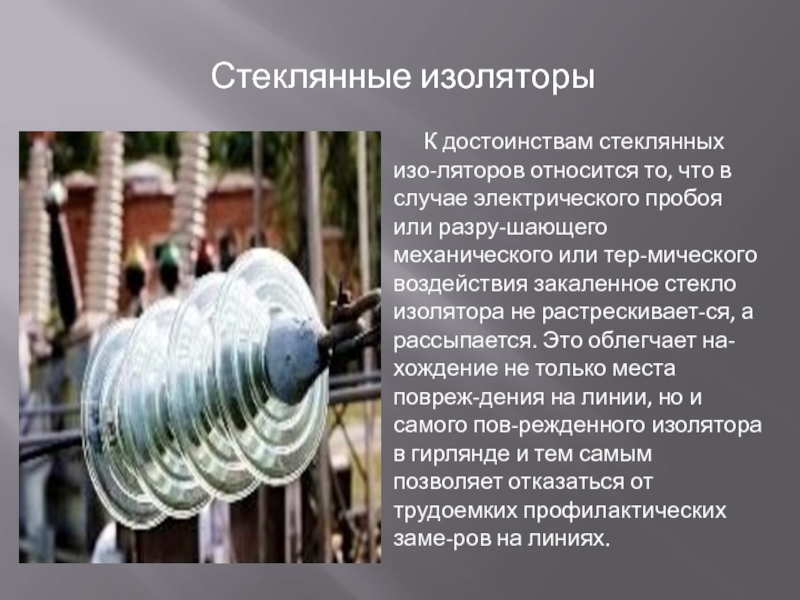

изо-ляторов относится то, что в случае электрического пробоя или разру-шающего механического или тер-мического воздействия закаленное стекло изолятора не растрескивает-ся, а рассыпается. Это облегчает на-хождение не только места повреж-дения на линии, но и самого пов-режденного изолятора в гирлянде и тем самым позволяет отказаться от трудоемких профилактических заме-ров на линиях.

Стеклянные изоляторы

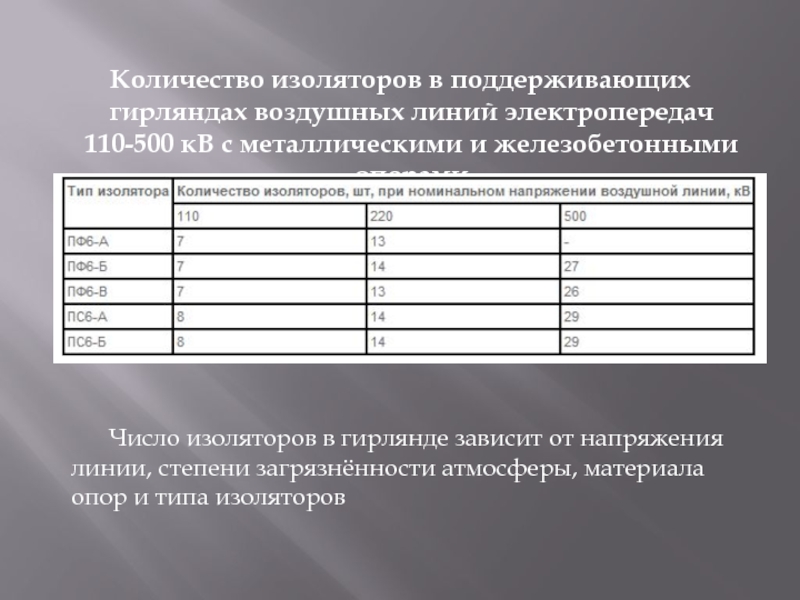

110-500 кВ с металлическими и железобетонными опорами






Число изоляторов в гирлянде зависит от напряжения линии, степени загрязнённости атмосферы, материала опор и типа изоляторов

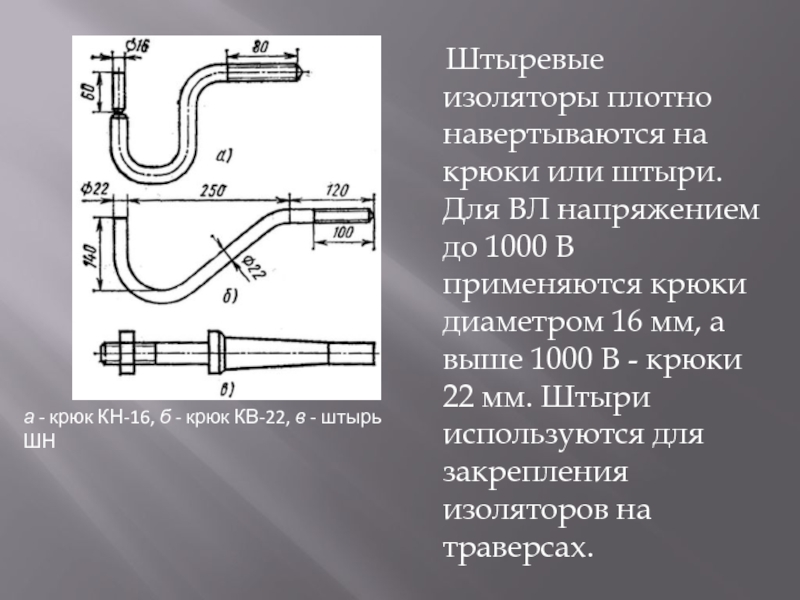

Для ВЛ напряжением до 1000 В применяются крюки диаметром 16 мм, а выше 1000 В - крюки 22 мм. Штыри используются для закрепления изоляторов на траверсах.

а - крюк КН-16, б - крюк КВ-22, в - штырь ШН

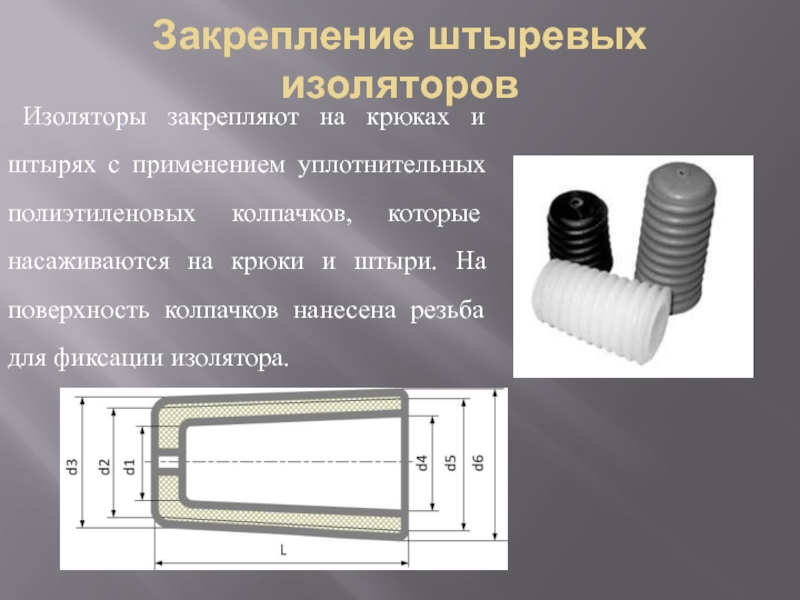

полиэтиленовых колпачков, которые насаживаются на крюки и штыри. На поверхность колпачков нанесена резьба для фиксации изолятора.

и металлических деталей – шапок и стержней, соединяемых с изолирующей частью посредством цементной связки.
Подвесные изоляторы обозначаются шифром, состоящим из буквенной и цифровой частей. Первая буква «П» означает подвесной изолятор, буквы «С» и «Ф», стоящие на втором месте, – стеклянный или фарфоровый изолятор. Цифровая часть шифра обозначает разрушающую электромеханическую нагрузку изолятора в килоньютонах.

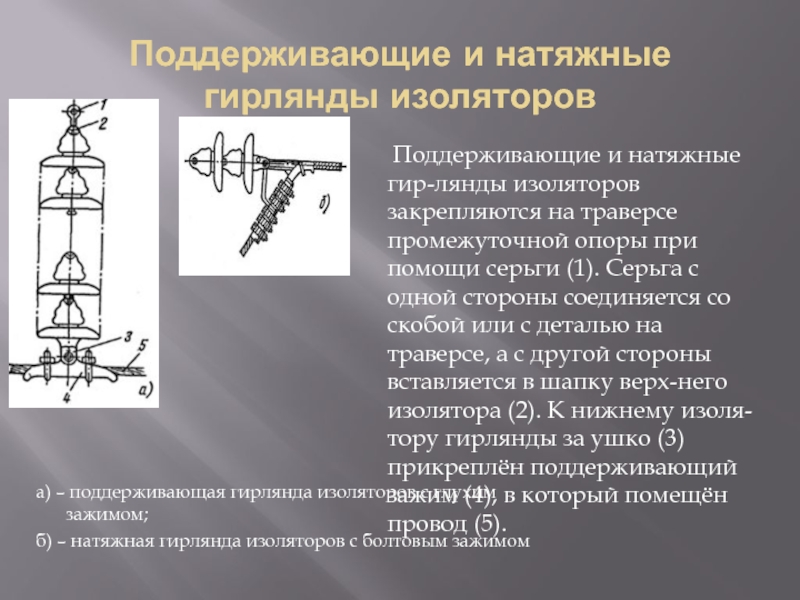

зажимом;
б) – натяжная гирлянда изоляторов с болтовым зажимом

Поддерживающие и натяжные гир-лянды изоляторов закрепляются на траверсе промежуточной опоры при помощи серьги (1). Серьга с одной стороны соединяется со скобой или с деталью на траверсе, а с другой стороны вставляется в шапку верх-него изолятора (2). К нижнему изоля-тору гирлянды за ушко (3) прикреплён поддерживающий зажим (4), в который помещён провод (5).
