Презентация, доклад на тему Измерение давления

для измерения избыточного давления;
вакуумметры, измеряющие вакуум;
мановакуумметры, предназначенные для измерения избыточного давления и вакуума;
тягомеры для замеров небольшого разрежения;
напоромеры, предназначенные для измерения небольшого избыточного давления;
тягонапоромеры, измеряющие давление порядка до 2500 даПа;
дифференциальные манометры для измерения разности давлений;
микроманометры, замеряющие давление порядка 250 даПа.

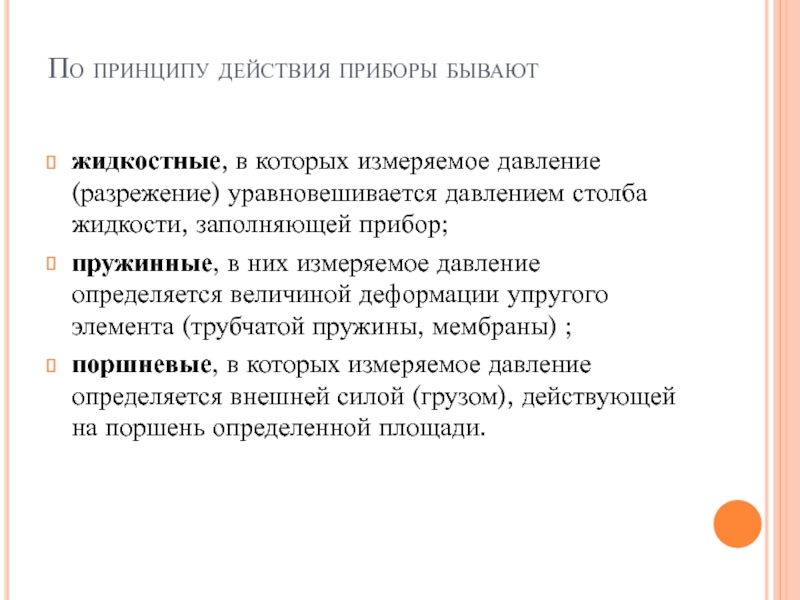

давлением столба жидкости, заполняющей прибор;
пружинные, в них измеряемое давление определяется величиной деформации упругого элемента (трубчатой пружины, мембраны) ;
поршневые, в которых измеряемое давление определяется внешней силой (грузом), действующей на поршень определенной площади.

манометр.
Разность высот рабочей жидкости в манометре не зависит от формы и сечения трубок, а зависит только от давления и плотности жидкости.
К преимуществам таких приборов относят: малую погрешность, простоту устройства, дешевизну, быстроту установки и пуска, взрывобезопасность.
Недостатки этих манометров — плохая видимость шкалы и мениска, хрупкость вследствие наличия стеклянных частей, возможность выброса рабочей жидкости при внезапном увеличении давления, невозможность дистанционной передачи и автоматической записи показаний, незначительные пределы измерения.

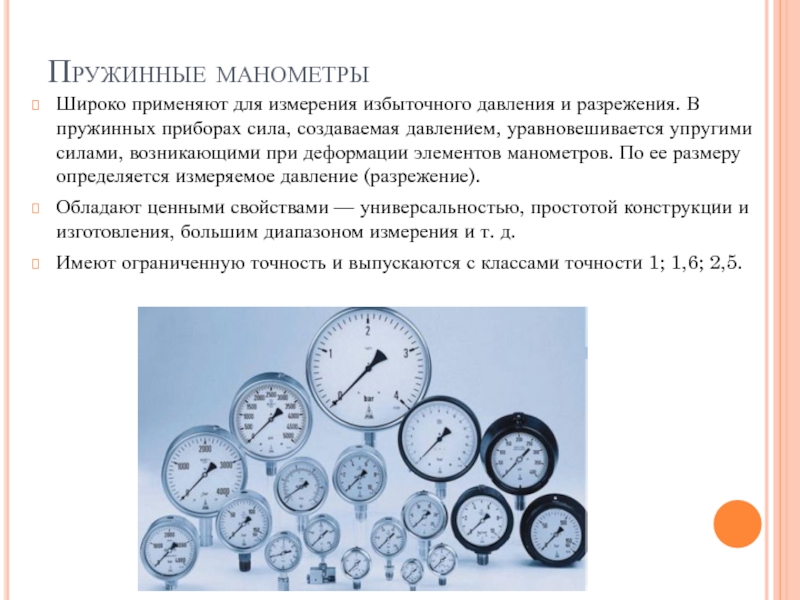

пружинных приборах сила, создаваемая давлением, уравновешивается упругими силами, возникающими при деформации элементов манометров. По ее размеру определяется измеряемое давление (разрежение).
Обладают ценными свойствами — универсальностью, простотой конструкции и изготовления, большим диапазоном измерения и т. д.
Имеют ограниченную точность и выпускаются с классами точности 1; 1,6; 2,5.

приборы, в которых упругим элементом служит упругая металлическая мембрана либо мягкая мембрана с дополнительной пружиной.
Мембранные тягомеры, напоромеры и тягонапоромеры изготовляются с мягкой (вялой) мембраной и с металлической мембранной коробкой в виде показывающих приборов.
Промышленностью выпускаются приборы с пределами измерения 25...2500 и 12...1200 даПа.

передачи и автоматической записи показаний.
Разновидностью мембранных приборов является сигнализатор падения давления мембранный типа СПДМ, предназначенный для сигнализации о падении давления измеряемой среды ниже установленного.
