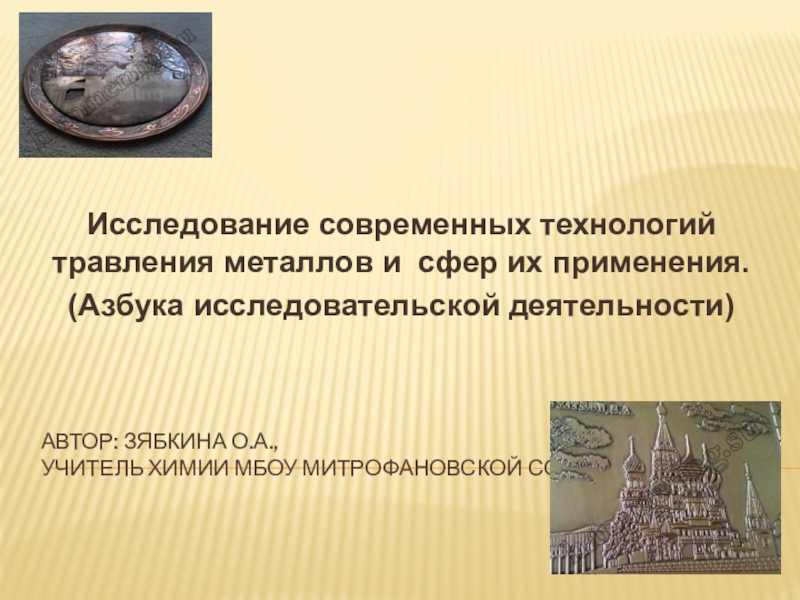

Презентация, доклад на тему Исследование современных технологий травления металлов и сфер их применения. (Азбука исследовательской деятельности).

металлов и сфер их применения.
(Азбука исследовательской деятельности)

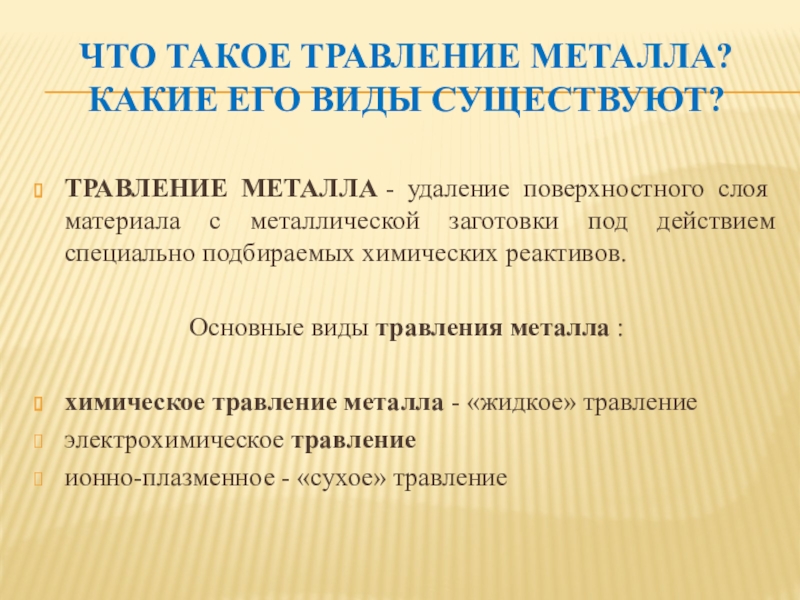

материала с металлической заготовки под действием специально подбираемых химических реактивов.

Основные виды травления металла :

химическое травление металла - «жидкое» травление
электрохимическое травление
ионно-плазменное - «сухое» травление

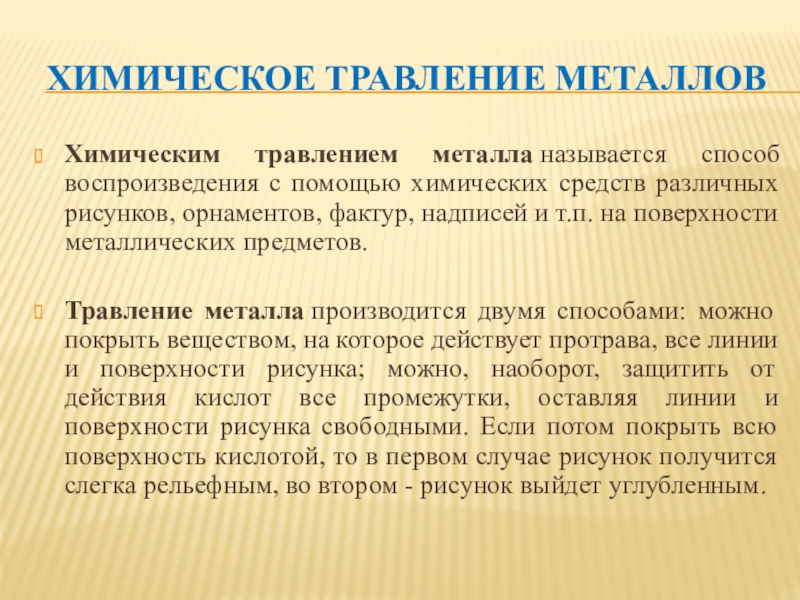

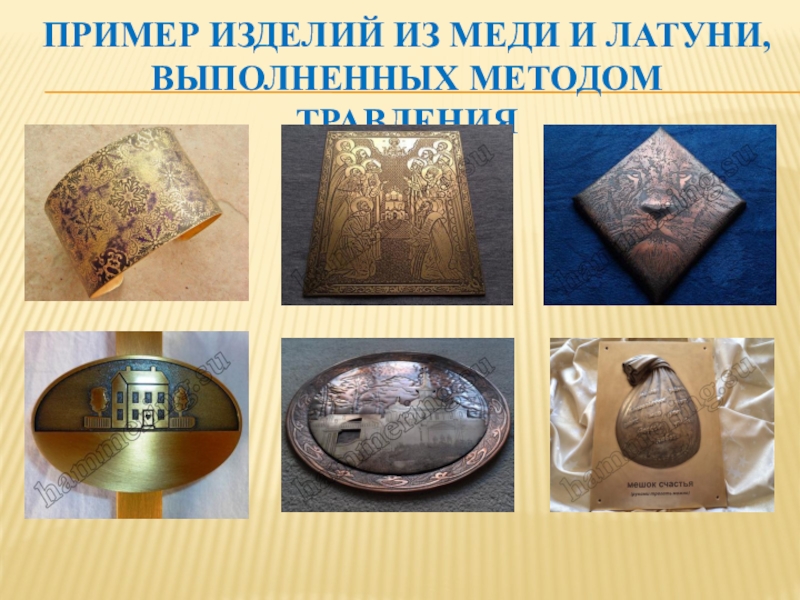

различных рисунков, орнаментов, фактур, надписей и т.п. на поверхности металлических предметов.

Травление металла производится двумя способами: можно покрыть веществом, на которое действует протрава, все линии и поверхности рисунка; можно, наоборот, защитить от действия кислот все промежутки, оставляя линии и поверхности рисунка свободными. Если потом покрыть всю поверхность кислотой, то в первом случае рисунок получится слегка рельефным, во втором - рисунок выйдет углубленным.

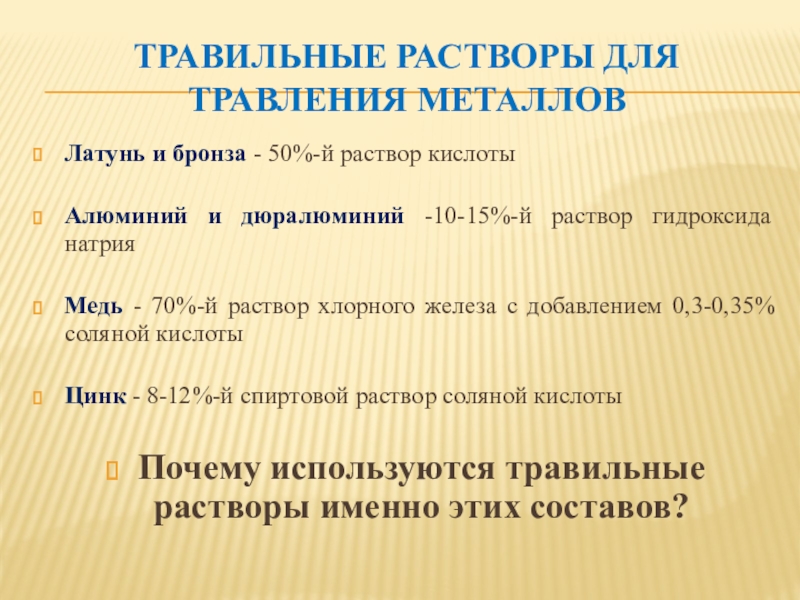

и дюралюминий -10-15%-й раствор гидроксида натрия

Медь - 70%-й раствор хлорного железа с добавлением 0,3-0,35% соляной кислоты

Цинк - 8-12%-й спиртовой раствор соляной кислоты

Почему используются травильные растворы именно этих составов?

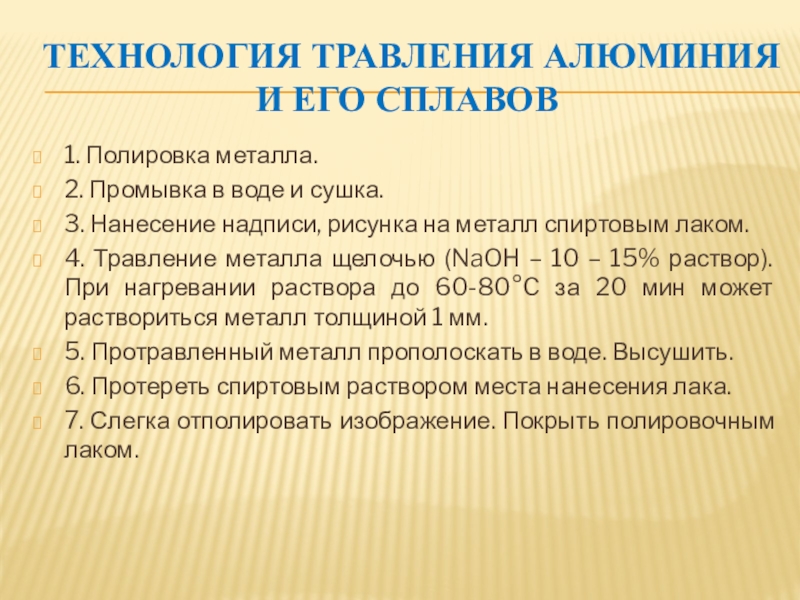

и сушка.
3. Нанесение надписи, рисунка на металл спиртовым лаком.
4. Травление металла щелочью (NaOH – 10 – 15% раствор). При нагревании раствора до 60-80°C за 20 мин может раствориться металл толщиной 1 мм.
5. Протравленный металл прополоскать в воде. Высушить.
6. Протереть спиртовым раствором места нанесения лака.
7. Слегка отполировать изображение. Покрыть полировочным лаком.

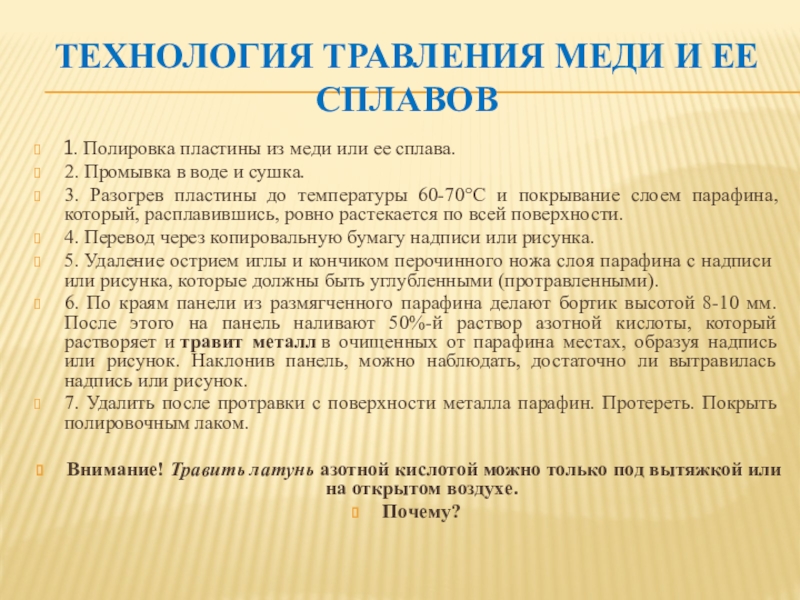

ее сплава.
2. Промывка в воде и сушка.
3. Разогрев пластины до температуры 60-70°C и покрывание слоем парафина, который, расплавившись, ровно растекается по всей поверхности.
4. Перевод через копировальную бумагу надписи или рисунка.
5. Удаление острием иглы и кончиком перочинного ножа слоя парафина с надписи или рисунка, которые должны быть углубленными (протравленными).
6. По краям панели из размягченного парафина делают бортик высотой 8-10 мм. После этого на панель наливают 50%-й раствор азотной кислоты, который растворяет и травит металл в очищенных от парафина местах, образуя надпись или рисунок. Наклонив панель, можно наблюдать, достаточно ли вытравилась надпись или рисунок.
7. Удалить после протравки с поверхности металла парафин. Протереть. Покрыть полировочным лаком.

Внимание! Травить латунь азотной кислотой можно только под вытяжкой или на открытом воздухе.
Почему?

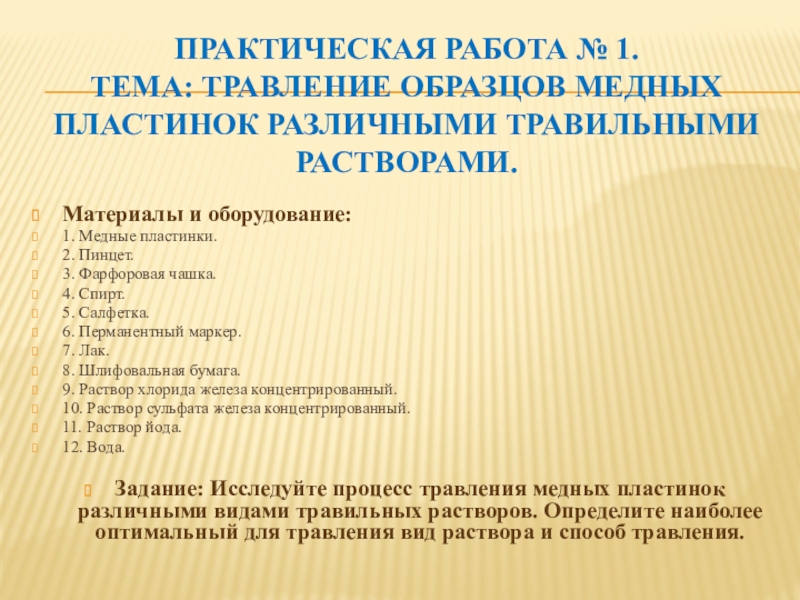

и оборудование:
1. Медные пластинки.
2. Пинцет.
3. Фарфоровая чашка.
4. Спирт.
5. Салфетка.
6. Перманентный маркер.
7. Лак.
8. Шлифовальная бумага.
9. Раствор хлорида железа концентрированный.
10. Раствор сульфата железа концентрированный.
11. Раствор йода.
12. Вода.

Задание: Исследуйте процесс травления медных пластинок различными видами травильных растворов. Определите наиболее оптимальный для травления вид раствора и способ травления.

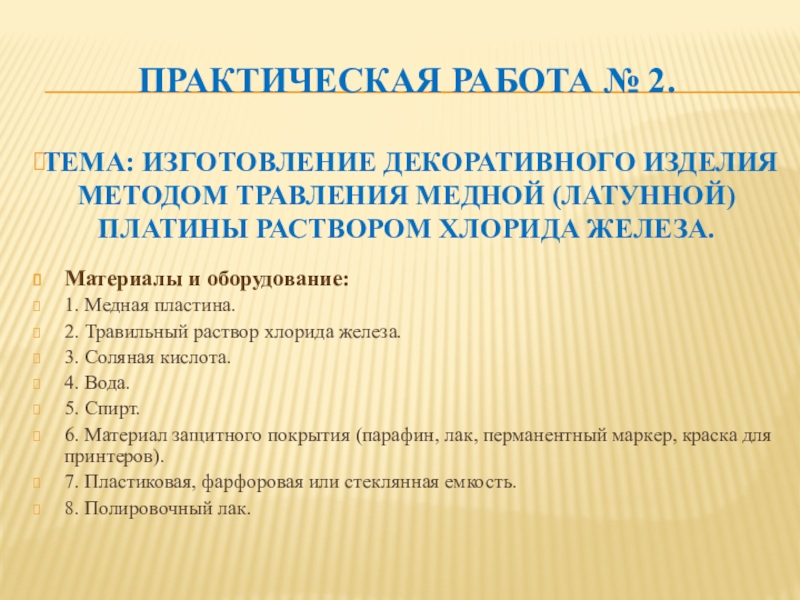

платины раствором хлорида железа.

Материалы и оборудование:
1. Медная пластина.
2. Травильный раствор хлорида железа.
3. Соляная кислота.
4. Вода.
5. Спирт.
6. Материал защитного покрытия (парафин, лак, перманентный маркер, краска для принтеров).
7. Пластиковая, фарфоровая или стеклянная емкость.
8. Полировочный лак.

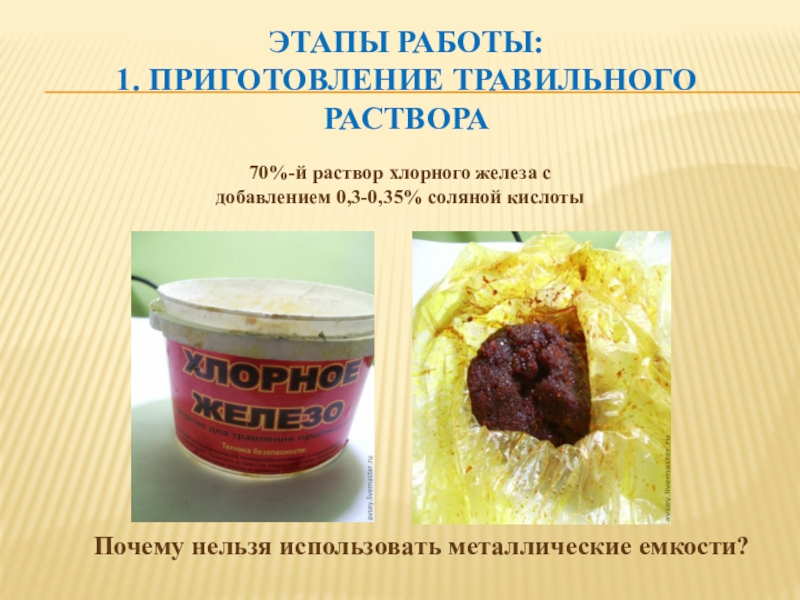

соляной кислоты

Почему нельзя использовать металлические емкости?

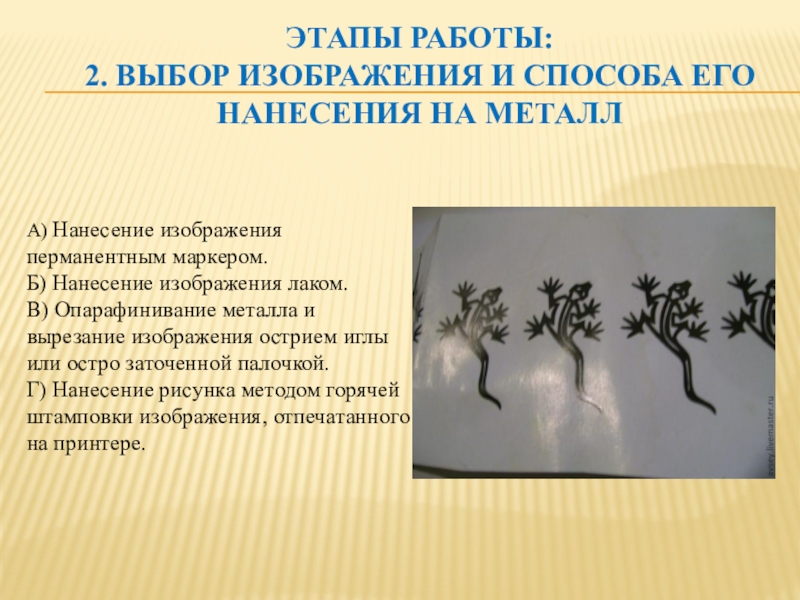

изображения перманентным маркером.
Б) Нанесение изображения лаком.
В) Опарафинивание металла и вырезание изображения острием иглы или остро заточенной палочкой.
Г) Нанесение рисунка методом горячей штамповки изображения, отпечатанного на принтере.

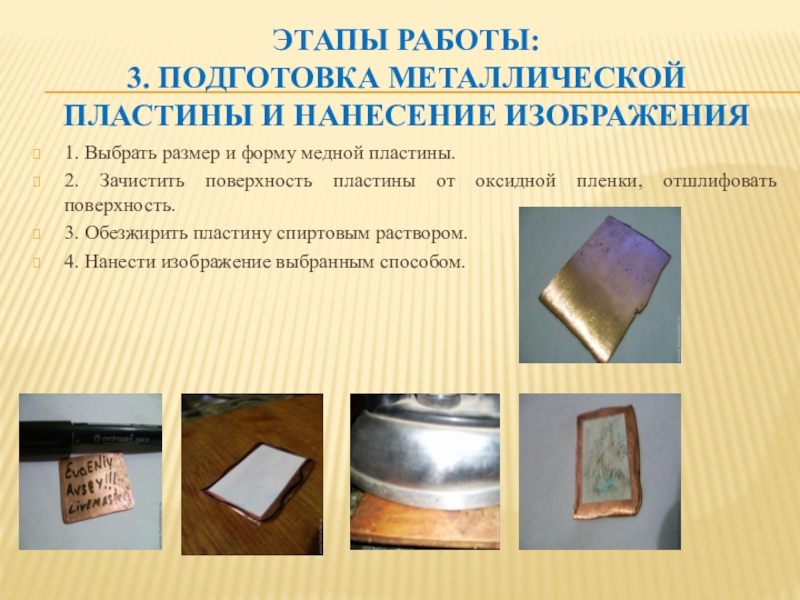

форму медной пластины.
2. Зачистить поверхность пластины от оксидной пленки, отшлифовать поверхность.
3. Обезжирить пластину спиртовым раствором.
4. Нанести изображение выбранным способом.

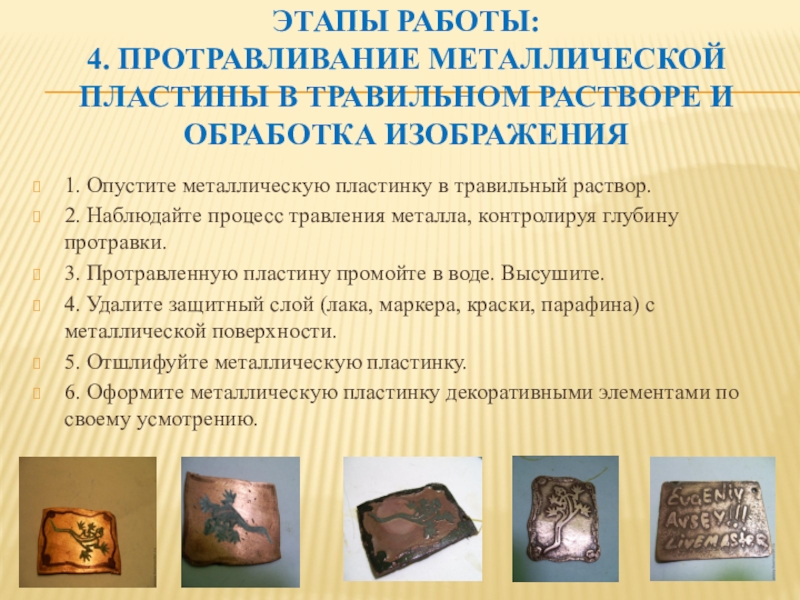

Опустите металлическую пластинку в травильный раствор.
2. Наблюдайте процесс травления металла, контролируя глубину протравки.
3. Протравленную пластину промойте в воде. Высушите.
4. Удалите защитный слой (лака, маркера, краски, парафина) с металлической поверхности.
5. Отшлифуйте металлическую пластинку.

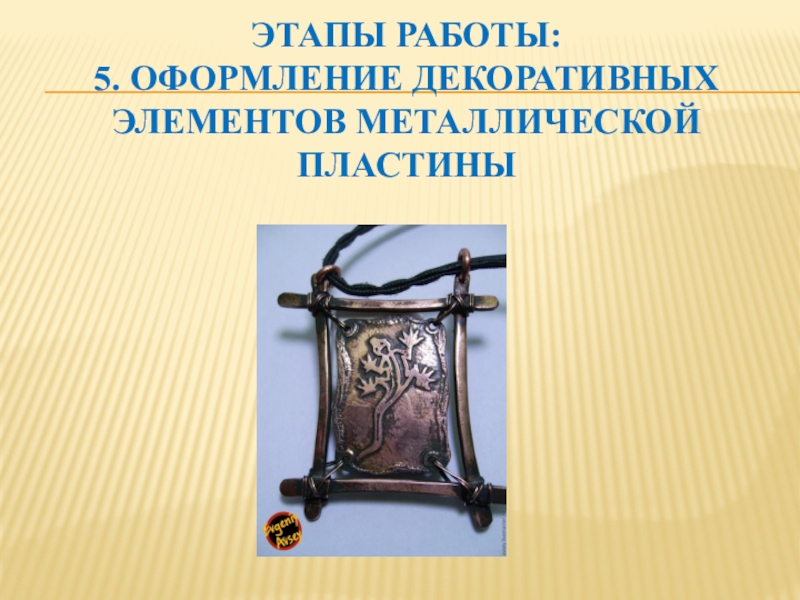

6. Оформите металлическую пластинку декоративными элементами по своему усмотрению.
