Презентация, доклад на тему Фундаменты под многогранные опоры
Содержание
- 1. Фундаменты под многогранные опоры
- 2. Разработка фундаментовфундаменты из винтовых свайфундаменты из свай-оболочек,
- 3. Фундаменты из винтовых свайПрименяются для опор на
- 4. Фундаменты из винтовых свайКонкретное проектирование
- 5. Погружение винтовых свай
- 6. Испытание винтовых свай статической нагрузкой

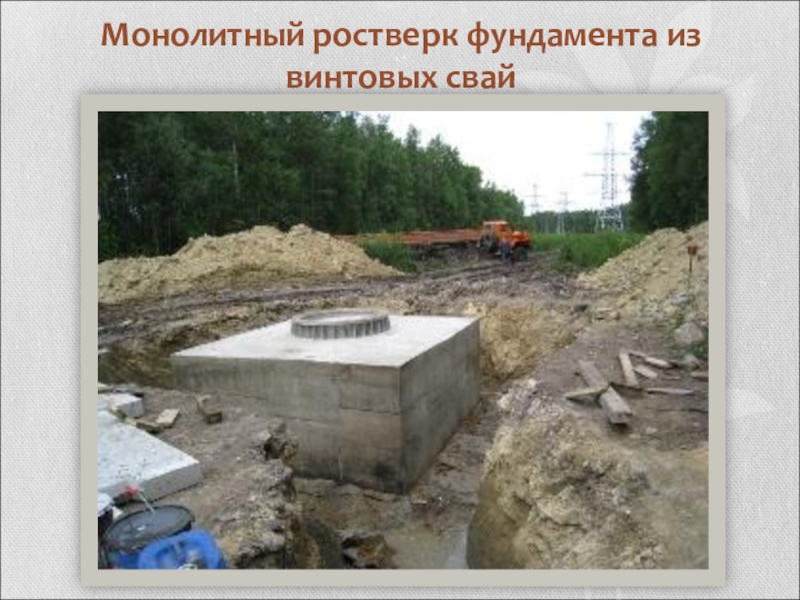

- 7. Монолитный ростверк фундамента из винтовых свай
- 8. Фундаменты из свай-оболочек и буронабивных свай«Фундаменты на
- 9. Буронабивные сваи весьма эффективны в районах с
- 10. Фундаменты на вибропогружаемых сваях-оболочках Конструкция: труба диаметром
- 11. Фундаменты на сваях-оболочках, погружаемых в пробуренные котлованы.
- 12. Конкретное проектирование
- 13. Закрепление опоры
- 14. Благодарю за внимание!
Разработка фундаментовфундаменты из винтовых свайфундаменты из свай-оболочек, погружаемых в пробуренный котлованфундаменты из вибропогружаемых свай-оболочекфундаменты из буронабивных свайдля опор башенного типадля опор на оттяжкахдля многогранных опордля оборудования ПСфундаменты из буронабивных и винтовых свай с монолитным ростверком
Слайд 1ГБПОУ НЕВИННОМЫССКИЙ ЭНЕРГЕТИЧЕСКИЙ ТЕХНИКУМ
Новые конструкции фундаментов
под опоры ВЛ
СПЕЦИАЛЬНОСТЬ: 13.02.09 МОНТАЖ
И ЭКСПЛУАТАЦИЯ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧИ

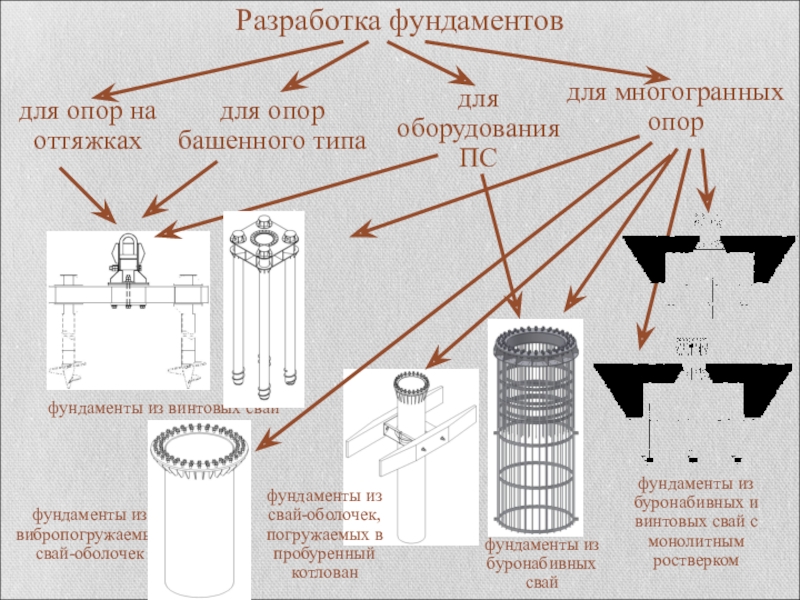

Слайд 2Разработка фундаментов
фундаменты из винтовых свай
фундаменты из свай-оболочек, погружаемых в пробуренный котлован
фундаменты
из вибропогружаемых свай-оболочек
фундаменты из буронабивных свай
для опор башенного типа
для опор на оттяжках
для многогранных опор
для оборудования ПС
фундаменты из буронабивных и винтовых свай с монолитным ростверком
Слайд 3Фундаменты из винтовых свай
Применяются для опор на оттяжках, опор башенного типа,
многогранных опор, оборудования ПС.
Фундаменты на винтовых сваях обладают рядом существенных преимуществ по сравнению с традиционными свайными технологиями.
малая материало- и трудоемкость,
отсутствие земляных работ;
сохранение грунтов оснований в естественном состоянии;
безударное погружение,
высокая точность установки в плане и по высоте.
Фундаменты на винтовых сваях обладают рядом существенных преимуществ по сравнению с традиционными свайными технологиями.
малая материало- и трудоемкость,
отсутствие земляных работ;
сохранение грунтов оснований в естественном состоянии;
безударное погружение,
высокая точность установки в плане и по высоте.

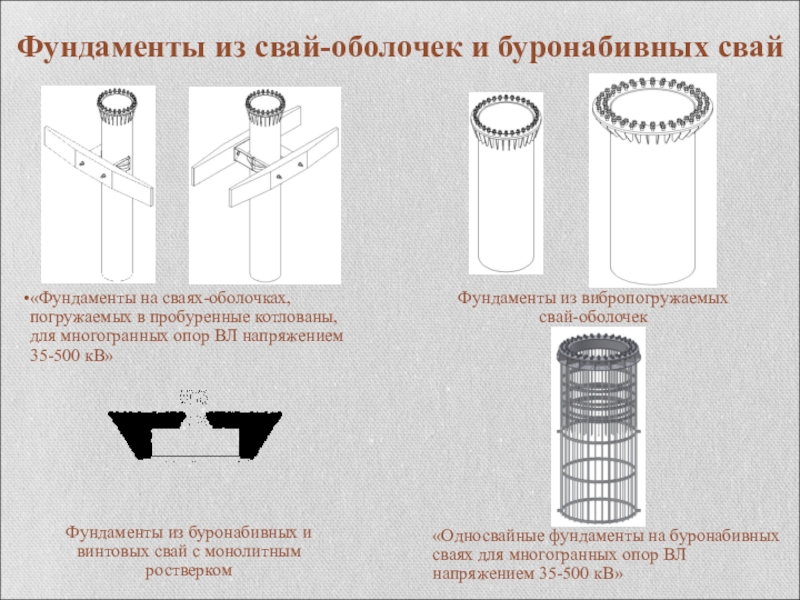

Слайд 8Фундаменты из свай-оболочек и буронабивных свай
«Фундаменты на сваях-оболочках, погружаемых в пробуренные
котлованы, для многогранных опор ВЛ напряжением 35-500 кВ»
«Односвайные фундаменты на буронабивных сваях для многогранных опор ВЛ напряжением 35-500 кВ»
Фундаменты из буронабивных и винтовых свай с монолитным ростверком
Фундаменты из вибропогружаемых свай-оболочек

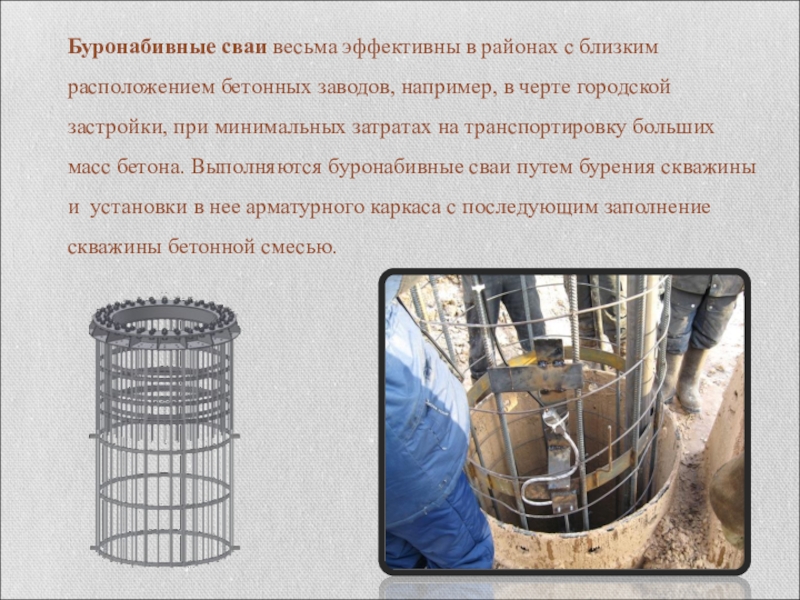

Слайд 9Буронабивные сваи весьма эффективны в районах с близким расположением бетонных заводов,
например, в черте городской застройки, при минимальных затратах на транспортировку больших масс бетона. Выполняются буронабивные сваи путем бурения скважины и установки в нее арматурного каркаса с последующим заполнение скважины бетонной смесью.
Слайд 10Фундаменты на вибропогружаемых сваях-оболочках
Конструкция: труба диаметром от 300 до 3000мм
и фланец с отверстиями.
Современные вибропогружатели позволяют погрузить металлические сваи-оболочки , полностью исключая земляные работы. Вес вибропогружателей колеблется в пределах от 200 до 2000кг и они могут быть установлены на мобильной технике, не требующей специальных дорог.
Современные вибропогружатели позволяют погрузить металлические сваи-оболочки , полностью исключая земляные работы. Вес вибропогружателей колеблется в пределах от 200 до 2000кг и они могут быть установлены на мобильной технике, не требующей специальных дорог.

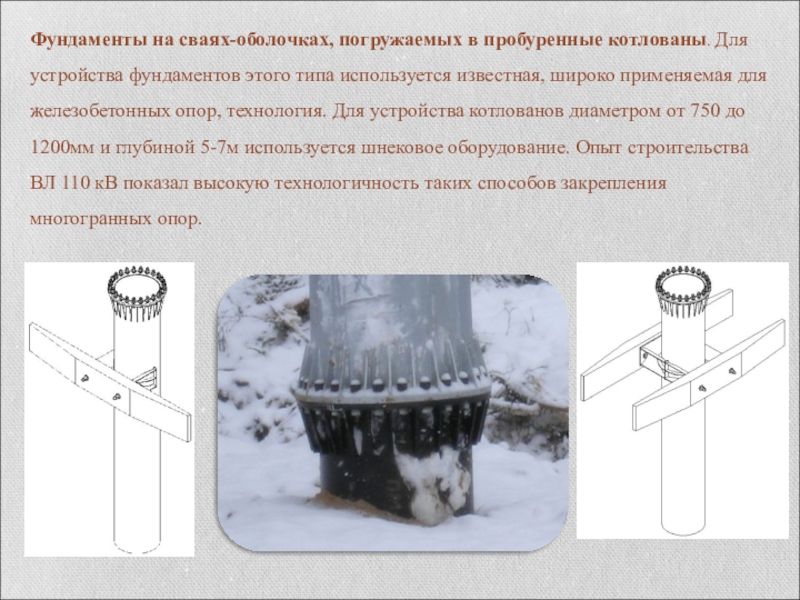

Слайд 11Фундаменты на сваях-оболочках, погружаемых в пробуренные котлованы. Для устройства фундаментов этого
типа используется известная, широко применяемая для железобетонных опор, технология. Для устройства котлованов диаметром от 750 до 1200мм и глубиной 5-7м используется шнековое оборудование. Опыт строительства ВЛ 110 кВ показал высокую технологичность таких способов закрепления многогранных опор.
