Презентация, доклад к лабораторно-практическому занятиюПоследовательное и параллельное соединение резисторов в цепях постоянного тока

в цепях постоянного тока»

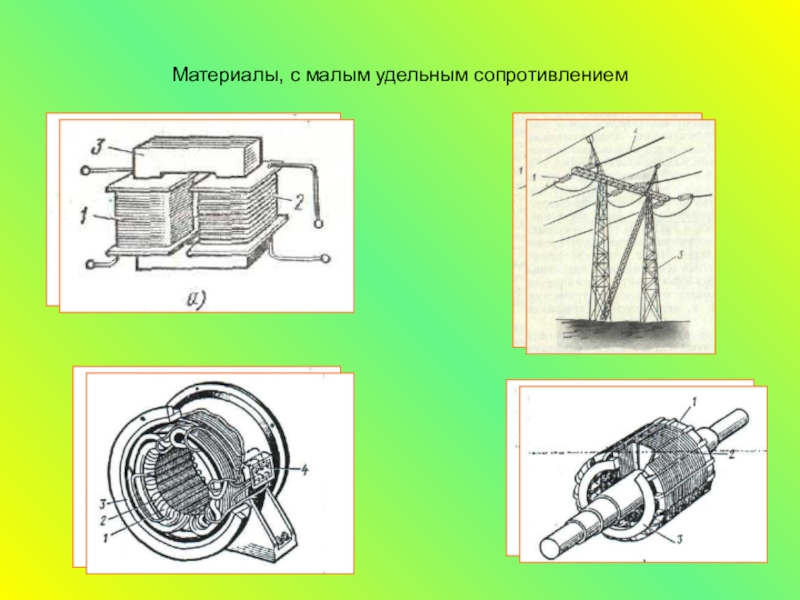

нужно учитывать удельное сопротивление материала проводника?

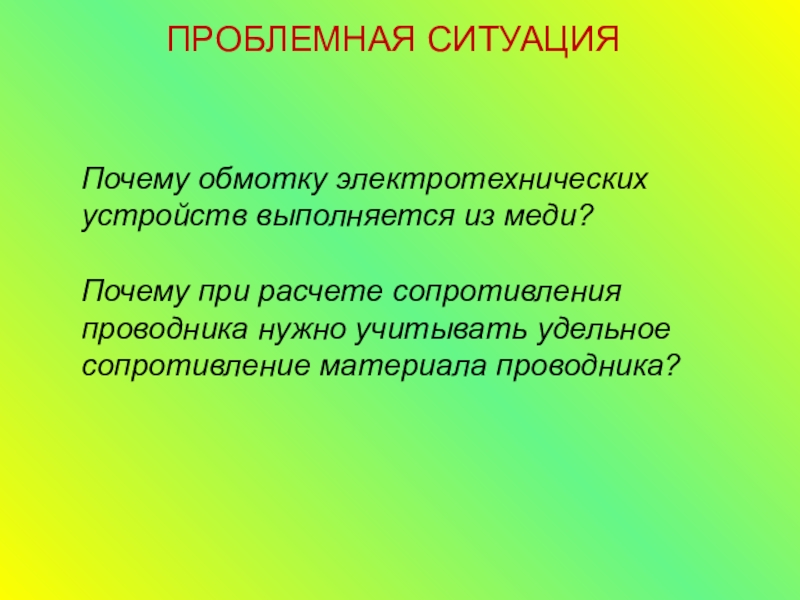

ПРОБЛЕМНАЯ СИТУАЦИЯ

Параллельное Смешанное

соединяется с началом второго, конец второго - с началом третьего и т. д.

Общее сопротивление последовательно соединенных резисторов равно сумме их сопротивлений.  Rобщ.=R1+R2+R3  Rобщ=5ом+10ом+25ом=40ом

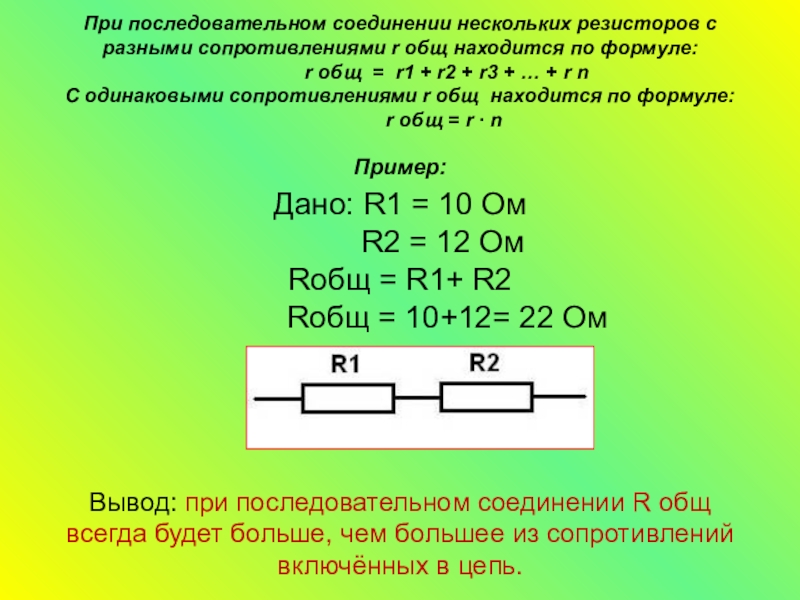

по формуле: r общ = r1 + r2 + r3 + … + r n С одинаковыми сопротивлениями r общ находится по формуле: r общ = r ∙ n Пример: Дано: R1 = 10 Ом R2 = 12 Ом Rобщ = R1+ R2 Rобщ = 10+12= 22 Ом Вывод: при последовательном соединении R общ всегда будет больше, чем большее из сопротивлений включённых в цепь.

в данной цепи отсутствует ответвление тока, то очевидно, что количество электричества, протекающее через поперечное сечение проводника за единицу времени, в любой точке цепи будет одинаковым.

.









Следовательно, во всех точках последовательной цепи величина тока одинакова.  I=I1=I2

последовательной цепи равна напряжению источника тока

:

всех остальных. 2) все приёмники должны иметь одинаковое сопротивление (или мощность), так как иначе создаётся неравномерное распределение напряжения на зажимах. 3) нельзя включать последовательно большое число приёмников, так как придётся подавать на зажимы большое напряжение.

источника подключаются начала сопротивлений, а к другому зажиму - концы.

Общее сопротивление параллельно включенных сопротивлений всегда меньше наименьшего сопротивления, входящего в данное соединение.

сведены в одну общую точку, а концы - в другую, то очевидно, что разность потенциалов на концах любого из параллельно включенных сопротивлений равна разности потенциалов между общими точками.

 При параллельном соединении сопротивлений напряжения на них равны между собой.

каждом из сопротивлений равно напряжению на зажимах источника.

по параллельным ветвям обратно пропорционально их сопротивлениям.  Это значит что, чем больше сопротивление, тем меньше по нему пойдет ток.

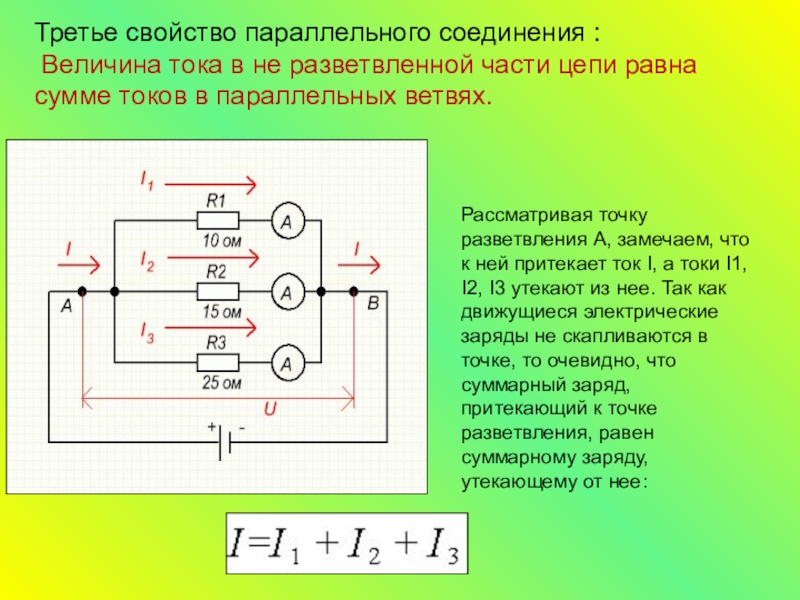

сумме токов в параллельных ветвях.

Рассматривая точку разветвления А, замечаем, что к ней притекает ток I, а токи I1, I2, I3 утекают из нее. Так как движущиеся электрические заряды не скапливаются в точке, то очевидно, что суммарный заряд, притекающий к точке разветвления, равен суммарному заряду, утекающему от нее:

1. Тему работы.
2. Цель работы.
3. Перечень используемого оборудования.
4. Электрические схемы соединений проводников.
5. Таблицы с результатами измерений и вычислений.
6. Расчеты по соответствующим теоретическим формулам.
7. Выводы, полученные по результатам работы.
