ТЕМА: Виды неисправностей СВТ и способы их устранения.


Слайд 2

Слайд 3

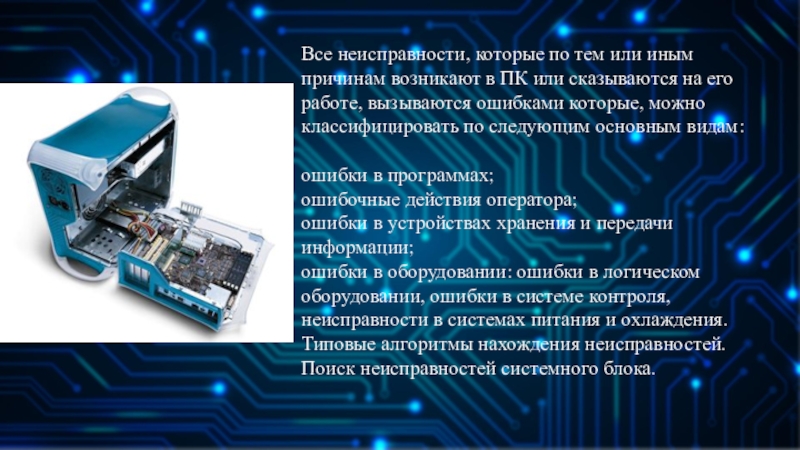

Все неисправности, которые по тем или иным причинам возникают в ПК или сказываются на его работе, вызываются
Текст слайда:

Все неисправности, которые по тем или иным причинам возникают в ПК или сказываются на его работе, вызываются ошибками которые, можно классифицировать по следующим основным видам:

ошибки в программах;
ошибочные действия оператора;
ошибки в устройствах хранения и передачи информации;
ошибки в оборудовании: ошибки в логическом оборудовании, ошибки в системе контроля,
неисправности в системах питания и охлаждения.
Типовые алгоритмы нахождения неисправностей.
Поиск неисправностей системного блока.


Слайд 4
Особенности типовой схемы БП ПК.Структурные схемы источников питания АТ/АТХ В источнике питания формата ATX напряжение питания через
Текст слайда:

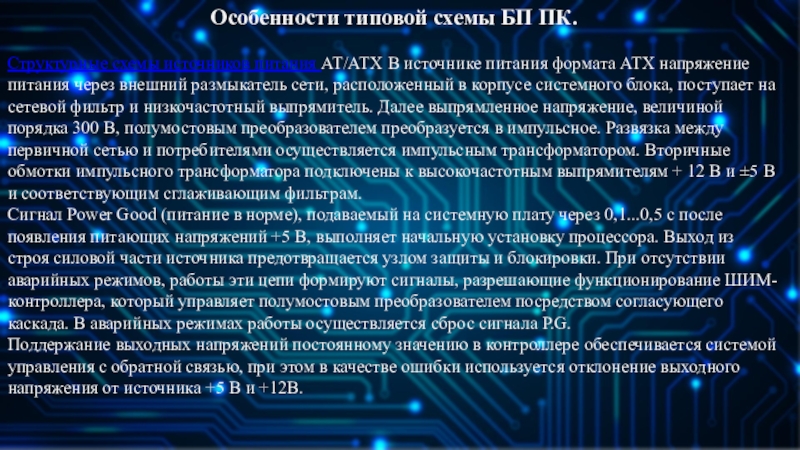

Особенности типовой схемы БП ПК.

Структурные схемы источников питания АТ/АТХ В источнике питания формата ATX напряжение питания через внешний размыкатель сети, расположенный в корпусе системного блока, поступает на сетевой фильтр и низкочастотный выпрямитель. Далее выпрямленное напряжение, величиной порядка 300 В, полумостовым преобразователем преобразуется в импульсное. Развязка между первичной сетью и потребителями осуществляется импульсным трансформатором. Вторичные обмотки импульсного трансформатора подключены к высокочастотным выпрямителям + 12 В и ±5 В и соответствующим сглаживающим фильтрам.
Сигнал Power Good (питание в норме), подаваемый на системную плату через 0,1...0,5 с после появления питающих напряжений +5 В, выполняет начальную установку процессора. Выход из строя силовой части источника предотвращается узлом защиты и блокировки. При отсутствии аварийных режимов, работы эти цепи формируют сигналы, разрешающие функционирование ШИМ-контроллера, который управляет полумостовым преобразователем посредством согласующего каскада. В аварийных режимах работы осуществляется сброс сигнала P.G.
Поддержание выходных напряжений постоянному значению в контроллере обеспечивается системой управления с обратной связью, при этом в качестве ошибки используется отклонение выходного напряжения от источника +5 В и +12В.


Слайд 5
Структурная схема источник питания формата АТХ.
Текст слайда:

Структурная схема источник питания формата АТХ.


Слайд 6
Неисправности блоков питания, их признаки, причины возникновения и способы устранения.Проблемы, которые могут иметь место при неисправности блока
Текст слайда:

Неисправности блоков питания, их признаки, причины возникновения и способы устранения.

Проблемы, которые могут иметь место при неисправности блока питания, можно классифицировать как очевидные и неочевидные.
К очевидным относятся: компьютер вообще не работает, появление дыма, сгорает предохранитель на распределительном щите.
Неочевидные с целью исключения ошибок определения неисправного элемента требуют дополнительного диагностирования системы, тем не менее, они могут быть связаны с работоспособностью источника:
любые ошибки и зависания при включении питания;
спонтанная перезагрузка и периодические зависания во время обычной работы;
хаотические ошибки четности и другие ошибки памяти;
одновременная остановка жесткого диска и вентилятора (нет +12 В), перегрев компьютера из-за выхода из строя вентилятора;
перезапуск компьютера при малейшем снижении напряжения сети;
удары электрическим током во время прикосновения к корпусу компьютера или к разъемам;
небольшие статические разряды, нарушающие работу сети.


Слайд 7

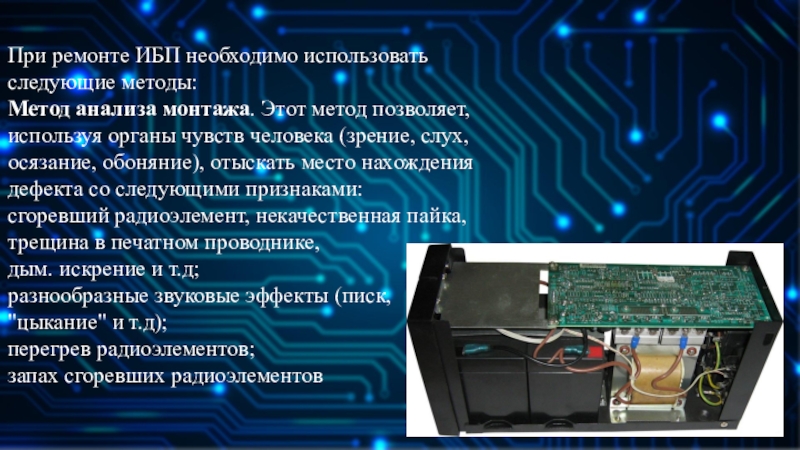

При ремонте ИБП необходимо использовать следующие методы:Метод анализа монтажа. Этот метод позволяет, используя органы чувств человека (зрение,
Текст слайда:

При ремонте ИБП необходимо использовать следующие методы:
Метод анализа монтажа. Этот метод позволяет, используя органы чувств человека (зрение, слух, осязание, обоняние), отыскать место нахождения дефекта со следующими признаками:
сгоревший радиоэлемент, некачественная пайка, трещина в печатном проводнике,
дым. искрение и т.д;
разнообразные звуковые эффекты (писк, "цыкание" и т.д);
перегрев радиоэлементов;
запах сгоревших радиоэлементов


Слайд 8

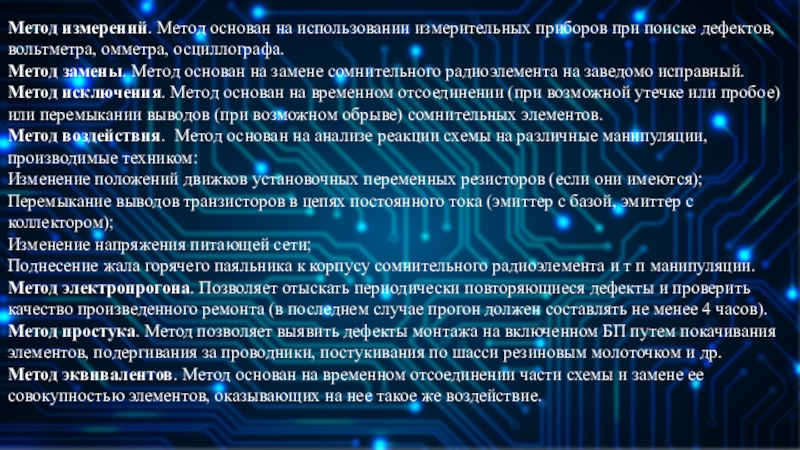

Метод измерений. Метод основан на использовании измерительных приборов при поиске дефектов, вольтметра, омметра, осциллографа.Метод замены. Метод основан
Текст слайда:

Метод измерений. Метод основан на использовании измерительных приборов при поиске дефектов, вольтметра, омметра, осциллографа.
Метод замены. Метод основан на замене сомнительного радиоэлемента на заведомо исправный.
Метод исключения. Метод основан на временном отсоединении (при возможной утечке или пробое) или перемыкании выводов (при возможном обрыве) сомнительных элементов.
Метод воздействия. Метод основан на анализе реакции схемы на различные манипуляции, производимые техником:
Изменение положений движков установочных переменных резисторов (если они имеются);
Перемыкание выводов транзисторов в цепях постоянного тока (эмиттер с базой, эмиттер с коллектором);
Изменение напряжения питающей сети;
Поднесение жала горячего паяльника к корпусу сомнительного радиоэлемента и т п манипуляции.
Метод электропрогона. Позволяет отыскать периодически повторяющиеся дефекты и проверить качество произведенного ремонта (в последнем случае прогон должен составлять не менее 4 часов).
Метод простука. Метод позволяет выявить дефекты монтажа на включенном БП путем покачивания элементов, подергивания за проводники, постукивания по шасси резиновым молоточком и др.
Метод эквивалентов. Метод основан на временном отсоединении части схемы и замене ее совокупностью элементов, оказывающих на нее такое же воздействие.


Слайд 9
Типовые неисправности БП ПК.Характерными причинами возникновения аварийных режимов в схеме ИБП являются:
Текст слайда:

Типовые неисправности БП ПК.
Характерными причинами возникновения аварийных режимов в схеме ИБП являются:
"броски" сетевого напряжения, вызывающие увеличение амплитуды импульса на коллекторе ключевого транзистора:
короткое замыкание в цепи нагрузки
лавинообразное нарастание тока коллектора из-за насыщения магнитопровода импульсного трансформатора, например, из-за изменения характеристики намагничивания магнитопровода при перегреве или случайного увеличения длительности импульса, открывающего транзистор.
ПЕРВОЙ ХАРАКТЕРНОЙ НЕИСПРАВНОСТЬЮ является "пробой" диодов выпрямительного моста или мощных ключевых транзисторов, ведущий к возникновению КЗ в первичной цепи ИБП. Пробой диодов выпрямительного моста может привести к ситуации, когда на электролитические сглаживающие емкости сетевого фильтра будет непосредственно попадать переменное напряжение сети. При этом электролитические конденсаторы, стоящие на выходе выпрямительного моста взрываются.
В результате в сети могут возникать импульсные помехи, амплитудой до 1 кВ. которые приводят, как правило, к "пробою" по участку коллектор-эмиттер мощных ключевых транзисторов.
При КЗ в первичной цепи ИБП выгорает (со взрывом) токоограничивающий терморезистор с отрицательным ТКС. Это происходит после замены сгоревшего предохранителя и повторного включения в сеть, если осталась не устраненной основная причина КЗ. Поскольку достать данные резисторы иногда бывает трудно, специалисты, проводящие ремонт БП порой просто устанавливают коротко замыкающую перемычку на то место, где должен стоять терморезистор. Тем самым снимается токовая защита диодов выпрямительного моста, и БП весьма скоро вновь выйдет из строя.
ВТОРОЙ ХАРАКТЕРНОЙ НЕИСПРАВНОСТЬЮ является выход из строя выпрямительных диодов во вторичных цепях ИБП (как правило, это пробой или уменьшение обратного сопротивления диода).


Слайд 10
Обращаем Ваше внимание на правильный выбор заменяемого диода по току, граничной частоте переключения и обратному напряжению
Текст слайда:

Обращаем Ваше внимание на правильный выбор заменяемого диода по току, граничной частоте переключения и обратному напряжению"
В канале выработки +5В стоят диоды Шоттки. а в остальных каналах - обычные кремниевые диоды.
Необходимо обеспечивать хороший теплоотвод для выпрямительных диодов в каналах выработки +5В и +12В.
Сетевой предохранитель (3-5А) всегда расположен на монтажной плате БП и практически защищает сеть от коротких замыканий в БП, а не БП от перегрузок.
Практически всегда перегорание сетевого предохранители сигнализирует о выходе БП из строя.
Своеобразным индикатором работающего ИБП может служить вращение вентилятора, который запускается выходным напряжением +12В (либо -12В).

Исправный ИБП должен работать бесшумно.


Слайд 11
Основные неисправности системной платы, их признаки, причины возникновения и способы устранения.Неисправности СП также можно подразделить на три
Текст слайда:

Основные неисправности системной платы, их признаки, причины возникновения и способы устранения.
Неисправности СП также можно подразделить на три основных вида:
Аппаратные;
Программные;
Программно-аппаратные.
К первому виду относится, например, нарушение контакта в многослойной печатной плате или в одном из разъемов расширения СП.
Нарушение контакта в печатной плате составляет 50% всех неисправностей СП.
Примером "неисправностей" второго вида может служить переполнение ОЗУ резидентными программами, подключение программного драйвера, несовместимого с подключенным периферийным устройством.
Программно-аппаратные неисправности - это выход из строя ПЗУ BIOS, потеря или искажение информации о конфигурации, хранимой в энергонезависимом ОЗУ (CMOS) на СП,
Диагностика неисправностей осуществляется двумя способами:
программно;
с помощью приборов (осциллографа, логического пробника и анализатора).
Программный способ реализуется с помощью встроенной программы POST, специальных диагностических программ (Checkit, Norton Disk Doctor), а также с использованием диагностических плат.
Неисправность СП может быть обнаружена при первоначальном запуске ПК, при прогоне программ и в процессе работы (спустя 20...30 мин после включения).
Прежде всего, следует воспользоваться визуальной и звуковой сигнализацией, которая предусмотрена в ПК.
По длительности, количеству и чередованию звуковых сигналов (Таблица 1), формируемых компьютером в результате самодиагностики, можно определить те ее подсистемы, которые вносят сбои в работу.


Слайд 12
Звуковой сигнал            Ошибка1 короткий
Текст слайда:

Звуковой сигнал Ошибка
1 короткий Сбой при обновлении DRAM
2 коротких Сбой в схеме контроля по четности
3 коротких Сбой в базовой области RAM 64 кб
4 коротких Сбой системного таймера
5 коротких Сбой процессора
6 коротких Ошибка контроллера клавиатуры
7 коротких Ошибка виртуального режима
8 коротких Сбой теста памяти
9 коротких Сбой контрольных сумм ROM BIOS
10 коротких Ошибка CMOS
11 коротких Ошибка КЭШ-памяти
1 длинный 3 коротких Сбой основной или расширенной памяти
1 длинный 8 коротких Не прошел видеотест


Слайд 13

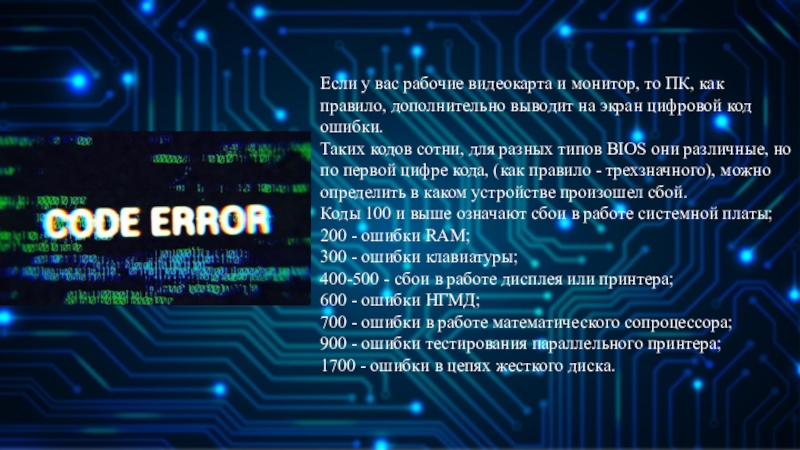

Если у вас рабочие видеокарта и монитор, то ПК, как правило, дополнительно выводит на экран цифровой код
Текст слайда:

Если у вас рабочие видеокарта и монитор, то ПК, как правило, дополнительно выводит на экран цифровой код ошибки.
Таких кодов сотни, для разных типов BIOS они различные, но по первой цифре кода, (как правило - трехзначного), можно определить в каком устройстве произошел сбой.
Коды 100 и выше означают сбои в работе системной платы;
200 - ошибки RAM;
300 - ошибки клавиатуры;
400-500 - сбои в работе дисплея или принтера;
600 - ошибки НГМД;
700 - ошибки в работе математического сопроцессора;
900 - ошибки тестирования параллельного принтера;
1700 - ошибки в цепях жесткого диска.


Слайд 14
Логическая организация диска.Любой жесткий диск представляет как место хранения данных состоящей из двух областей - системной и
Текст слайда:

Логическая организация диска.
Любой жесткий диск представляет как место хранения данных состоящей из двух областей - системной и области данных. Системная область выполняет вспомогательную роль и служит для организации хранения данных (образует файловую систему диска. Структурная схема устройства системной области представлена на рисунке.


Слайд 15
Схема размещения данных на диске (логическая организация диска)
Текст слайда:

Схема размещения данных на диске (логическая организация диска)


Слайд 16
MBR- (Master Boot Record) - главная загрузочная запись.PT- (Partition Table) - таблица разделов.NSB-(Non-System Bootstrap) внесистемный загрузчикBA (Boot
Текст слайда:

MBR- (Master Boot Record) - главная загрузочная запись.
PT- (Partition Table) - таблица разделов.
NSB-(Non-System Bootstrap) внесистемный загрузчик
BA (Boot Area) - загрузочная область операционной системы
BR (Boot Record) - загрузочная запись OC.
ROOT - Корневой каталог диска
SMBR-(Secondary Master Boot Record) -вторичная MBR
LDT - (Logical Disk Table) таблица разделов логического диска.

Любые нарушения в системной области отображаются как ошибки файловой системы.


Слайд 17

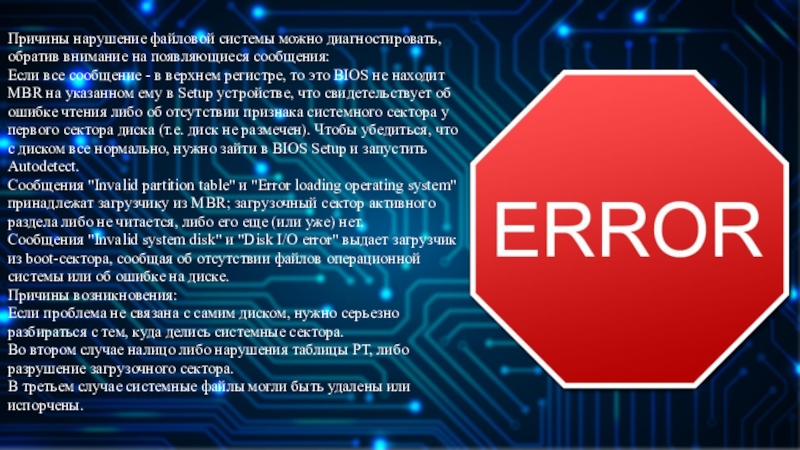

Причины нарушение файловой системы можно диагностировать, обратив внимание на появляющиеся сообщения:Если все сообщение - в верхнем регистре,
Текст слайда:

Причины нарушение файловой системы можно диагностировать, обратив внимание на появляющиеся сообщения:
Если все сообщение - в верхнем регистре, то это BIOS не находит MBR на указанном ему в Setup устройстве, что свидетельствует об ошибке чтения либо об отсутствии признака системного сектора у первого сектора диска (т.е. диск не размечен). Чтобы убедиться, что с диском все нормально, нужно зайти в BIOS Setup и запустить Autodetect.
Сообщения "Invalid partition table" и "Error loading operating system" принадлежат загрузчику из MBR; загрузочный сектор активного раздела либо не читается, либо его еще (или уже) нет.
Сообщения "Invalid system disk" и "Disk I/O error" выдает загрузчик из boot-сектора, сообщая об отсутствии файлов операционной системы или об ошибке на диске.
Причины возникновения:
Если проблема не связана с самим диском, нужно серьезно разбираться с тем, куда делись системные сектора.
Во втором случае налицо либо нарушения таблицы PT, либо разрушение загрузочного сектора.
В третьем случае системные файлы могли быть удалены или испорчены.


Слайд 18
Признаки разрушением таблицы разделов.Раздел исчез из Проводника. При запуске утилиты
Текст слайда:

Признаки разрушением таблицы разделов.
Раздел исчез из Проводника. При запуске утилиты "Управление дисками" отображается пустое место. Или могут появляться разделы-призраки, при этом суммирование объемов всех логических дисков превышает размер самого винчестера. Это означает, что некоторые разделы перекрываются друг с другом.
Система не может загрузиться, а выдает сообщения типа "Bad or missing partition table" или "Error loading operating system".
Windows показывает синий экран с надписью "STOP:INACCESSIBLEB00T DEVICE".
Причины разрушение таблицы разделов
Ошибочное удаление не того раздела. Этот вариант является наименее опасным, поскольку все данные остаются на месте, но доступа к ним нет.
Разрушение цепочки разделов. Это бывает в случае порчи ЕРР (Указателей Расширенных Разделов).
Одновременное разрушение MBR и ЕРР.


Слайд 19
Не работает механизм загрузки/выгрузки компакт-диска,дископриемник не выдвигается при нажатии на клавишу
Текст слайда:

Не работает механизм загрузки/выгрузки компакт-диска,
дископриемник не выдвигается при нажатии на клавишу "Open" и не задвигается при нажатии на клавишу "Close".
Вначале проверяют поступление напряжения +5 В на IC601 (процессор системного управления дисководом) при нажатии клавиши "Open". При наличии этого напряжения проверяют наличие сигналов управления ДЗВД на обмотке электродвигателя.
При наличии сигналов управления проверяют исправность самого электродвигателя: к контактам двигателя подключают внешний источник питания постоянного тока (9 В). Если вал двигателя начинает быстро вращаться, можно считать, что двигатель исправен. Если двигатель не вращается, вращается слишком медленно или быстро нагревается, омметром проверяют сопротивление его обмоток: Ro6m=6,5 Ом. В случае значительного (более 30%) отклонения Ro6m от указанного значения заменяют сам двигатель.


Слайд 20

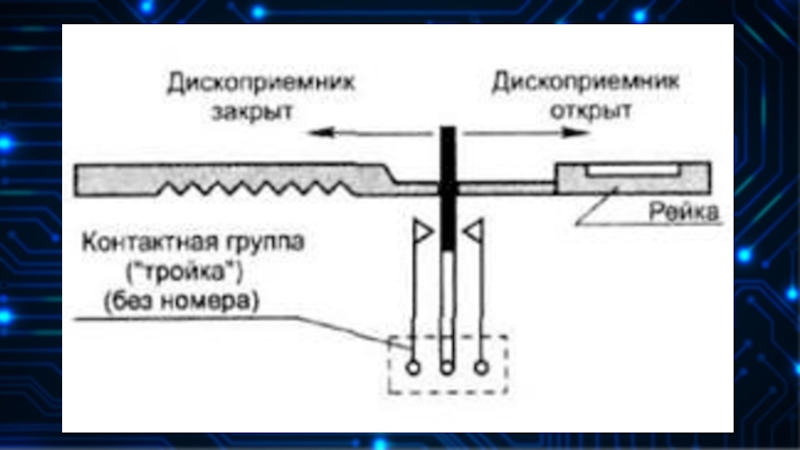

Далее проверяют исправность механизма передвижения дископриемника, состоящего из червячной передачи, пластмассовой зубчатой рейки и самого дископриемника.Механические поломки
Текст слайда:

Далее проверяют исправность механизма передвижения дископриемника, состоящего из червячной передачи, пластмассовой зубчатой рейки и самого дископриемника.
Механические поломки деталей транспортного механизма довольно частое явление.
Дископриемник открывается или закрывается не полностью
Проверяют исправность транспортного механизма, при необходимости очищают от пыли и грязи и смазывают литолом или любой вязкой смазкой. Затем проверяют срабатывание контактной группы ("тройки") при открывании и закрывании дископриемника (Рисунок). При необходимости эту контактную группу регулируют.


Слайд 22
Вывод: на основе имеющиеся информации мы выявили ряд неисправноностей СВТ: нарушения сбоев аппаратных средств, программ, их виды
