Презентация, доклад на тему Устройство компьютера

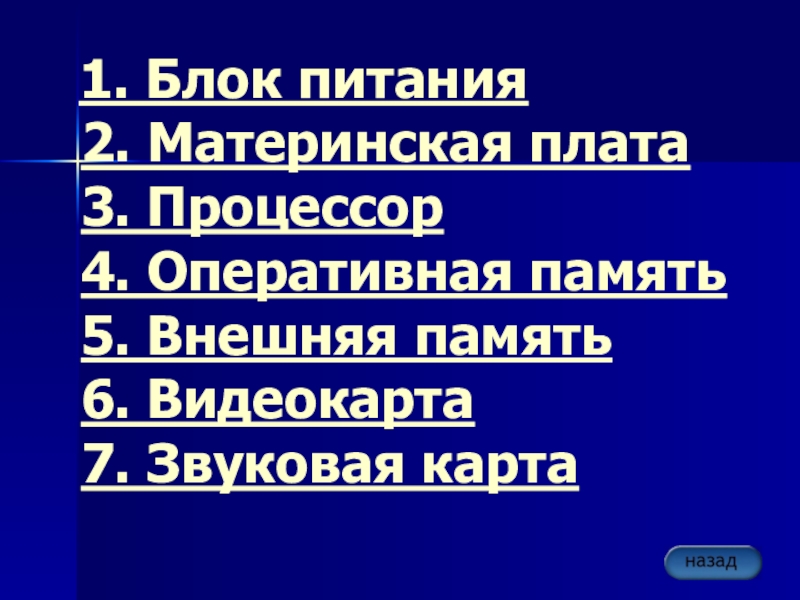

Внешняя память 6. Видеокарта 7. Звуковая карта

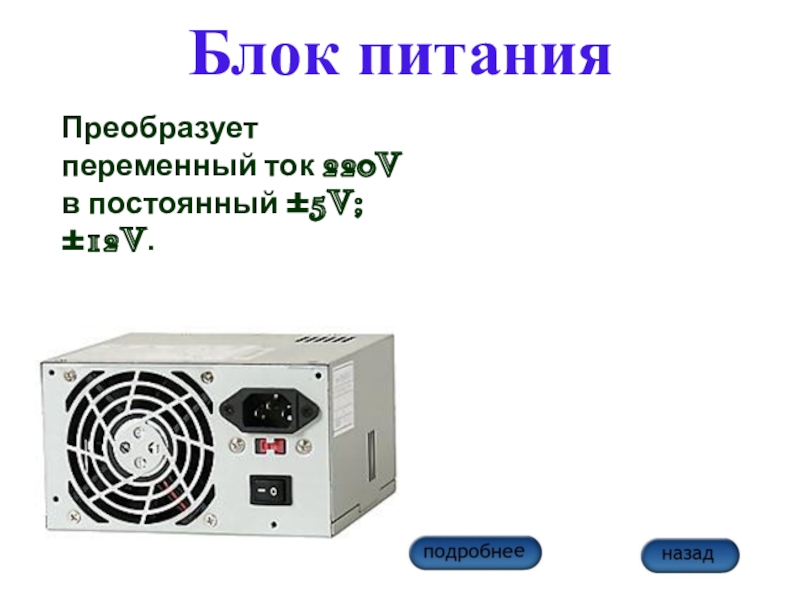

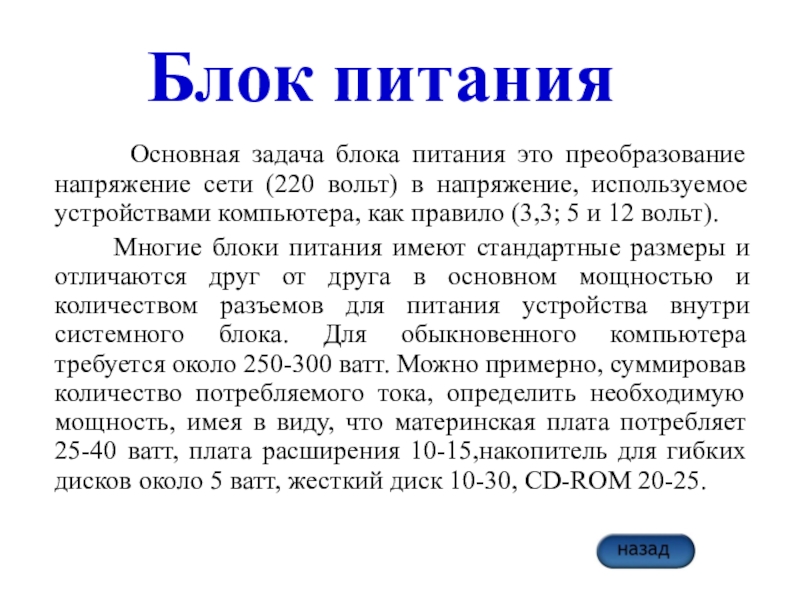

сети (220 вольт) в напряжение, используемое устройствами компьютера, как правило (3,3; 5 и 12 вольт).
Многие блоки питания имеют стандартные размеры и отличаются друг от друга в основном мощностью и количеством разъемов для питания устройства внутри системного блока. Для обыкновенного компьютера требуется около 250-300 ватт. Можно примерно, суммировав количество потребляемого тока, определить необходимую мощность, имея в виду, что материнская плата потребляет 25-40 ватт, плата расширения 10-15,накопитель для гибких дисков около 5 ватт, жесткий диск 10-30, CD-ROM 20-25.

информацией между ними (т.е. все устройства компьютера общаются через материнскую плату).

потоков между различными компонентами компьютера. На ней установлены центральный процессор, оперативная память, микросхема BIOS, в ряде случаев – собственный вентилятор, а так же разнообразные разъемы-слоты (для подключения оперативной памяти, звуковой и видео карт, встроенных модемов, TV-тюнеров, сетевых карт и т.д.). Кроме того, в последнее время на материнскую плату стали монтировать встроенные сетевые, звуковые и видеодсистемы, а так же собственный динамик – «пищалку».

кремния или гафния высокой чистоты в размерах одной микросхемы.

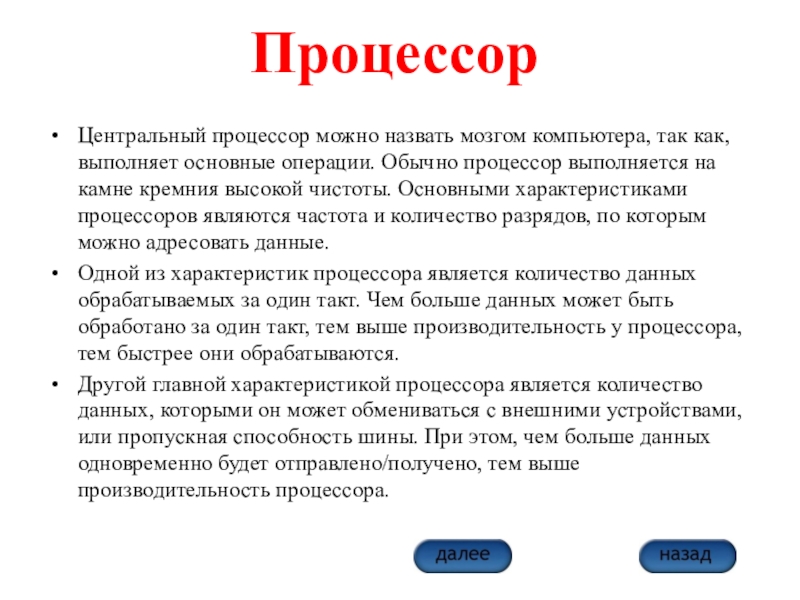

Обычно процессор выполняется на камне кремния высокой чистоты. Основными характеристиками процессоров являются частота и количество разрядов, по которым можно адресовать данные.
Одной из характеристик процессора является количество данных обрабатываемых за один такт. Чем больше данных может быть обработано за один такт, тем выше производительность у процессора, тем быстрее они обрабатываются.
Другой главной характеристикой процессора является количество данных, которыми он может обмениваться с внешними устройствами, или пропускная способность шины. При этом, чем больше данных одновременно будет отправлено/получено, тем выше производительность процессора.

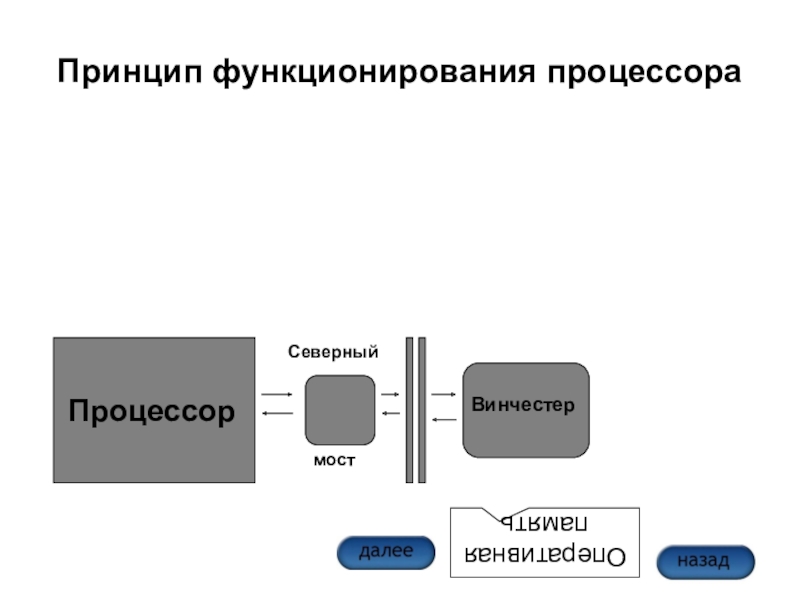

северный мост, эти устройства соединены между собой 20-50 проводниками, которые называются шинами. А оперативная память в свою очередь связана с винчестером

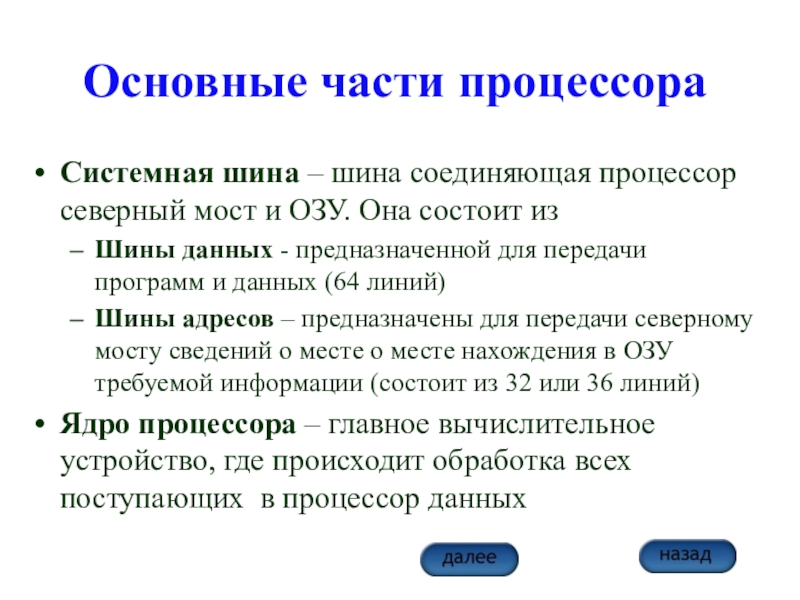

ОЗУ. Она состоит из
Шины данных - предназначенной для передачи программ и данных (64 линий)
Шины адресов – предназначены для передачи северному мосту сведений о месте о месте нахождения в ОЗУ требуемой информации (состоит из 32 или 36 линий)
Ядро процессора – главное вычислительное устройство, где происходит обработка всех поступающих в процессор данных

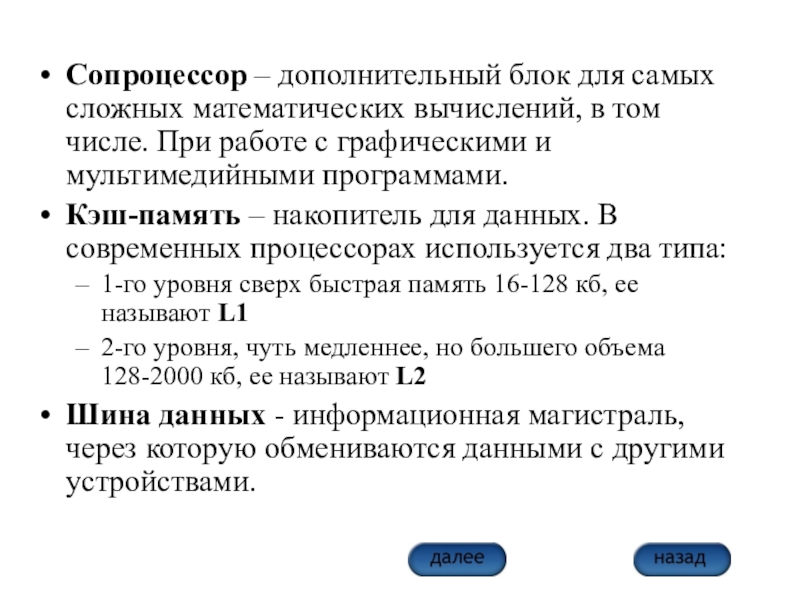

числе. При работе с графическими и мультимедийными программами.
Кэш-память – накопитель для данных. В современных процессорах используется два типа:
1-го уровня сверх быстрая память 16-128 кб, ее называют L1
2-го уровня, чуть медленнее, но большего объема 128-2000 кб, ее называют L2
Шина данных - информационная магистраль, через которую обмениваются данными с другими устройствами.

ее представители:
Pentium создан в 1993 году – имеет частоты в диапазоне от 60 до 200 МГц.
Pentium II создан в 1997 году - имеет частоты в диапазоне от 333 до 450 МГц.
Pentium III создан в 1999 году - имеет частоты в диапазоне от 450 до 1130 МГц..
Pentium IV создан в 2001 году - имеет частоты в диапазоне от 1400 до 3200 МГц.
Celeron – упрощенная версия Pentium
Основной конкурент компании Intel является компания AMD, ее представители: Athlon, Duron, Sempron.

температуру в допустимых пределах, иначе он перегорит. Система для охлаждения ЦП называется куллером. Кулер состоит из радиатора большой теплоемкости, который поглощает тепло, и вентилятора, который отводит тепло.

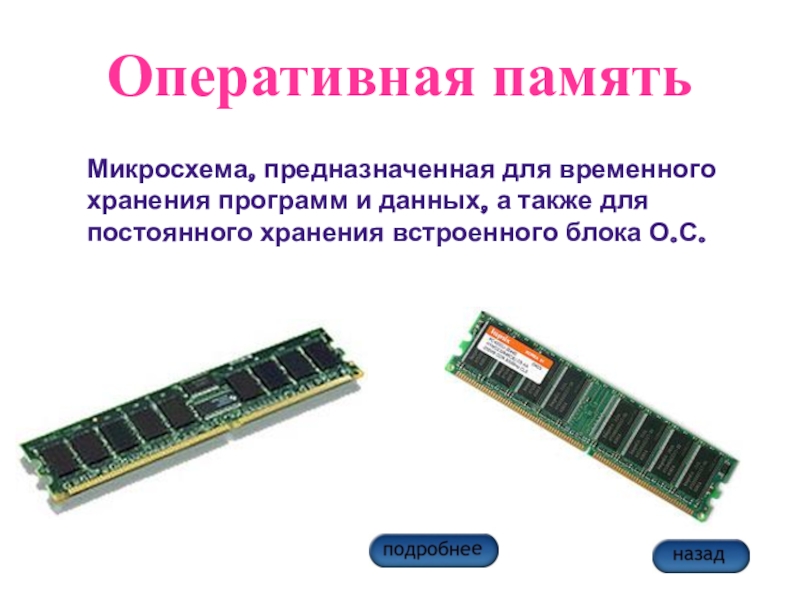

для постоянного хранения встроенного блока О.С.

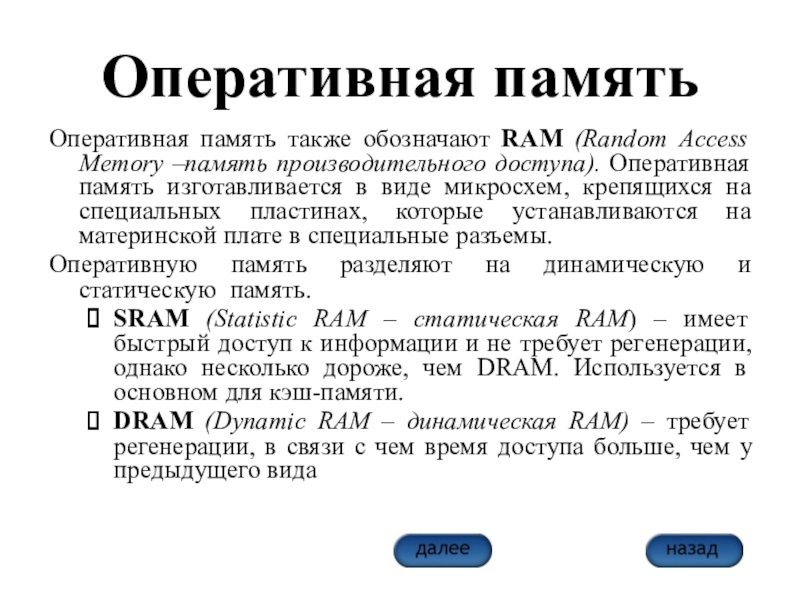

доступа). Оперативная память изготавливается в виде микросхем, крепящихся на специальных пластинах, которые устанавливаются на материнской плате в специальные разъемы.
Оперативную память разделяют на динамическую и статическую память.
SRAM (Statistic RAM – статическая RAM) – имеет быстрый доступ к информации и не требует регенерации, однако несколько дороже, чем DRAM. Используется в основном для кэш-памяти.
DRAM (Dynamic RAM – динамическая RAM) – требует регенерации, в связи с чем время доступа больше, чем у предыдущего вида

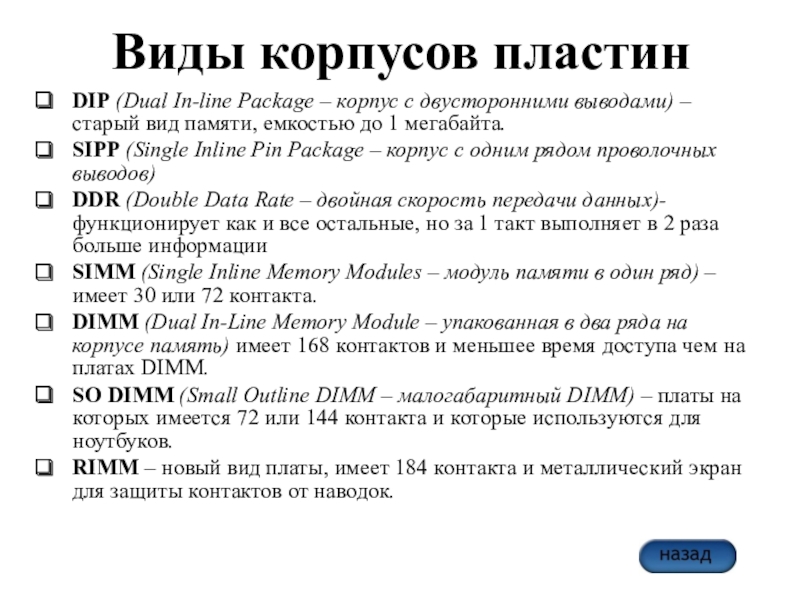

–старый вид памяти, емкостью до 1 мегабайта.
SIPP (Single Inline Pin Package – корпус с одним рядом проволочных выводов)
DDR (Double Data Rate – двойная скорость передачи данных)- функционирует как и все остальные, но за 1 такт выполняет в 2 раза больше информации
SIMM (Single Inline Memory Modules – модуль памяти в один ряд) – имеет 30 или 72 контакта.
DIMM (Dual In-Line Memory Module – упакованная в два ряда на корпусе память) имеет 168 контактов и меньшее время доступа чем на платах DIMM.
SO DIMM (Small Outline DIMM – малогабаритный DIMM) – платы на которых имеется 72 или 144 контакта и которые используются для ноутбуков.
RIMM – новый вид платы, имеет 184 контакта и металлический экран для защиты контактов от наводок.

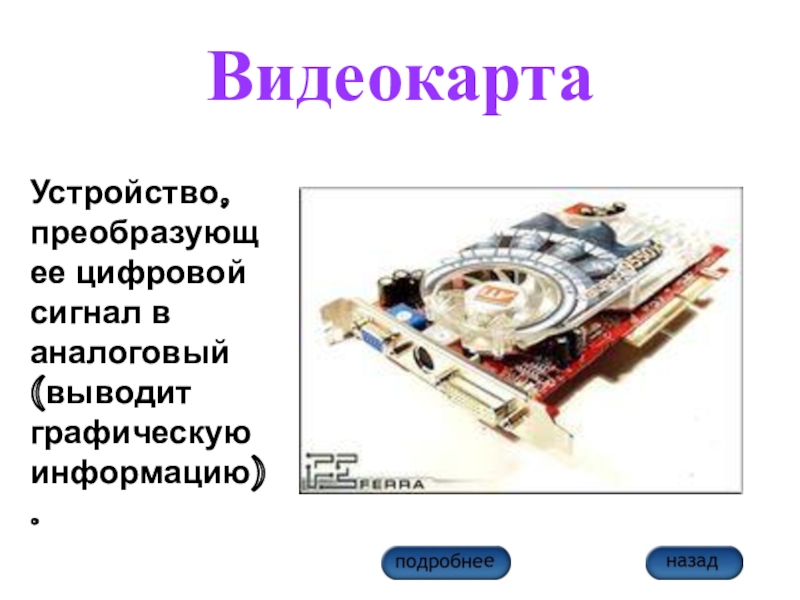

видеокарта имеет свой процессор, который занимается этой работой, затем преобразованный аналоговый сигнал подается на монитор. Видеокарта также имеет свою оперативную память, объем которой влияет на разрешение экрана монитора, на скорость обработки двухмерного и особенно трехмерного сигнала.

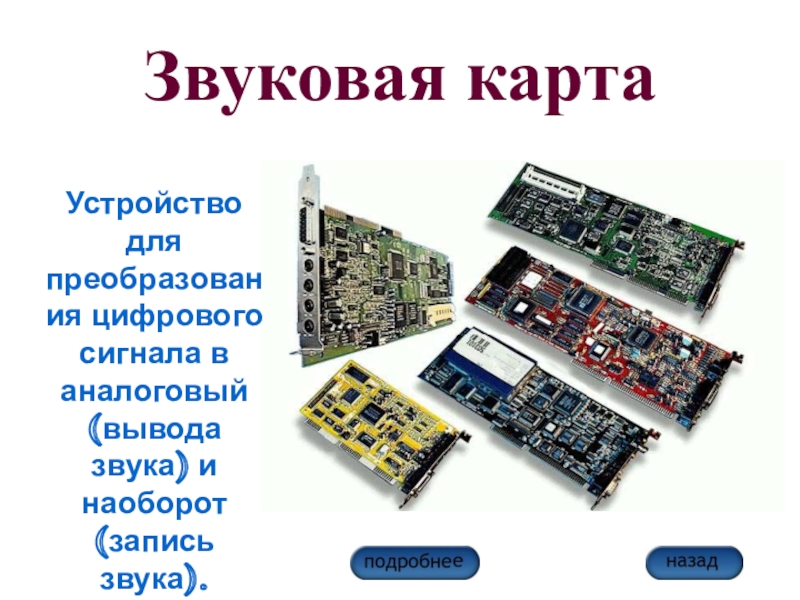

наоборот (запись звука).

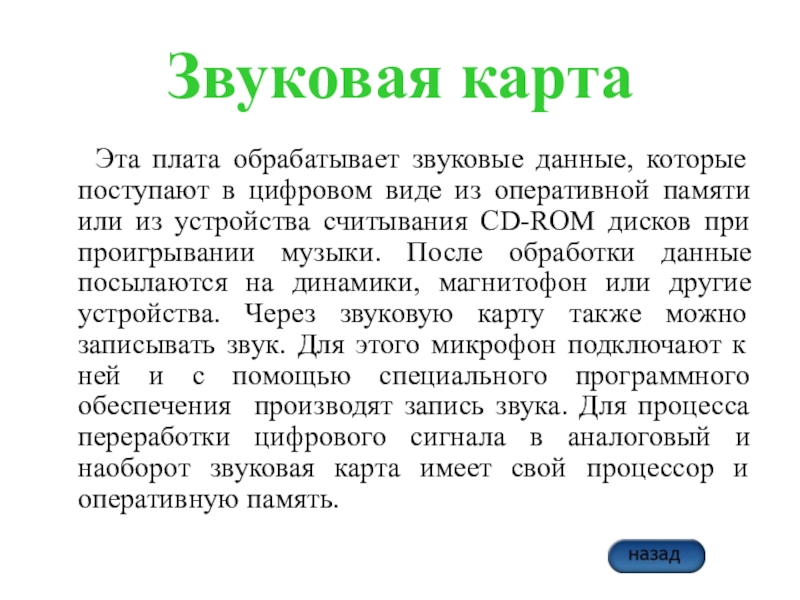

цифровом виде из оперативной памяти или из устройства считывания CD-ROM дисков при проигрывании музыки. После обработки данные посылаются на динамики, магнитофон или другие устройства. Через звуковую карту также можно записывать звук. Для этого микрофон подключают к ней и с помощью специального программного обеспечения производят запись звука. Для процесса переработки цифрового сигнала в аналоговый и наоборот звуковая карта имеет свой процессор и оперативную память.

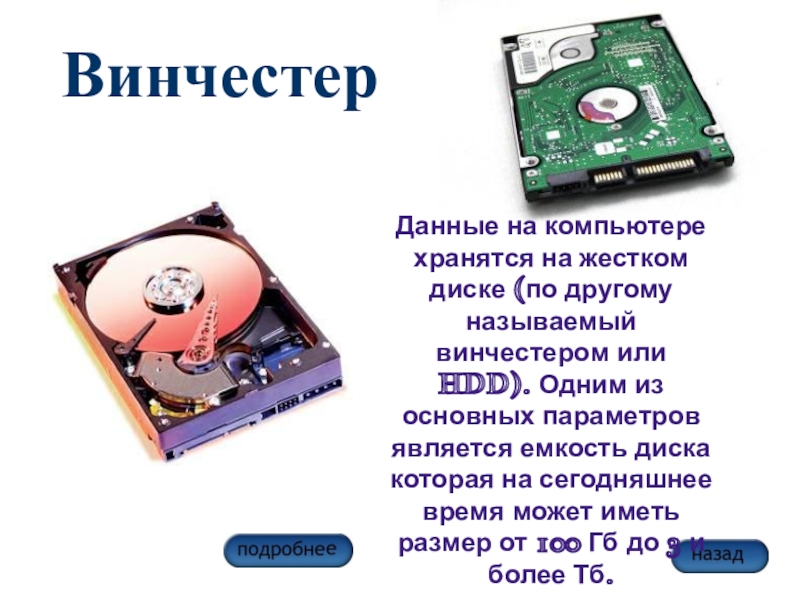

или HDD). Одним из основных параметров является емкость диска которая на сегодняшнее время может иметь размер от 100 Гб до 3 и более Тб.

магнитным слоем, которые вместе с блоком магнитных головок установлены в вакууме. В отличие от оперативной памяти, информация в которой при выключении исчезает, информация на жестком диске сохраняется.

которой используется оптико-механический (одноразовые диски) или магнитно-оптический (многоразовые диски) способ записи.

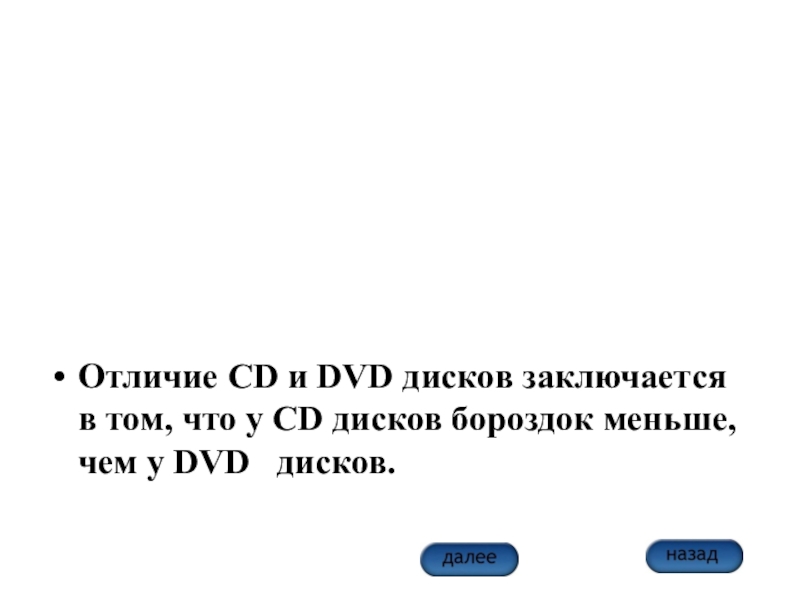

дисков бороздок меньше, чем у DVD дисков.

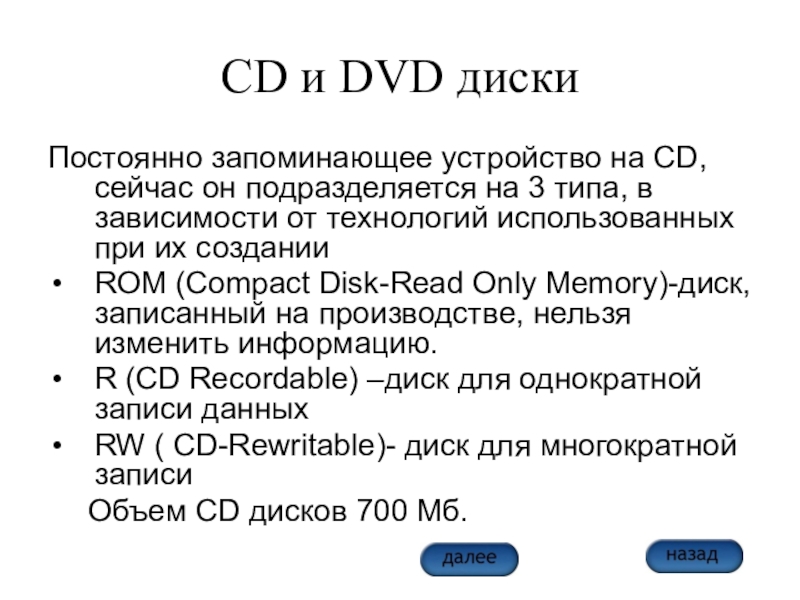

на 3 типа, в зависимости от технологий использованных при их создании
ROM (Compact Disk-Read Only Memory)-диск, записанный на производстве, нельзя изменить информацию.
R (CD Recordable) –диск для однократной записи данных
RW ( СD-Rewritable)- диск для многократной записи
Объем CD дисков 700 Мб.

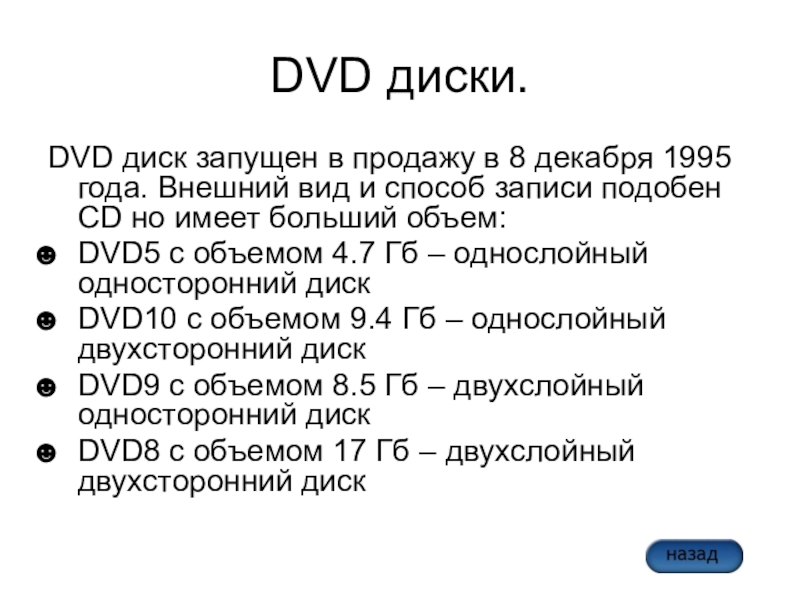

Внешний вид и способ записи подобен СD но имеет больший объем:
DVD5 с объемом 4.7 Гб – однослойный односторонний диск
DVD10 с объемом 9.4 Гб – однослойный двухсторонний диск
DVD9 с объемом 8.5 Гб – двухслойный односторонний диск
DVD8 с объемом 17 Гб – двухслойный двухсторонний диск

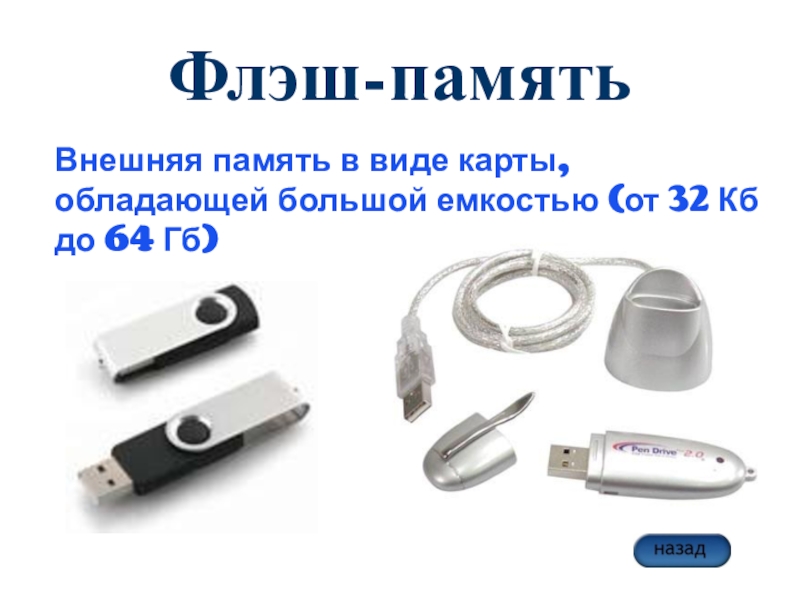

до 64 Гб)

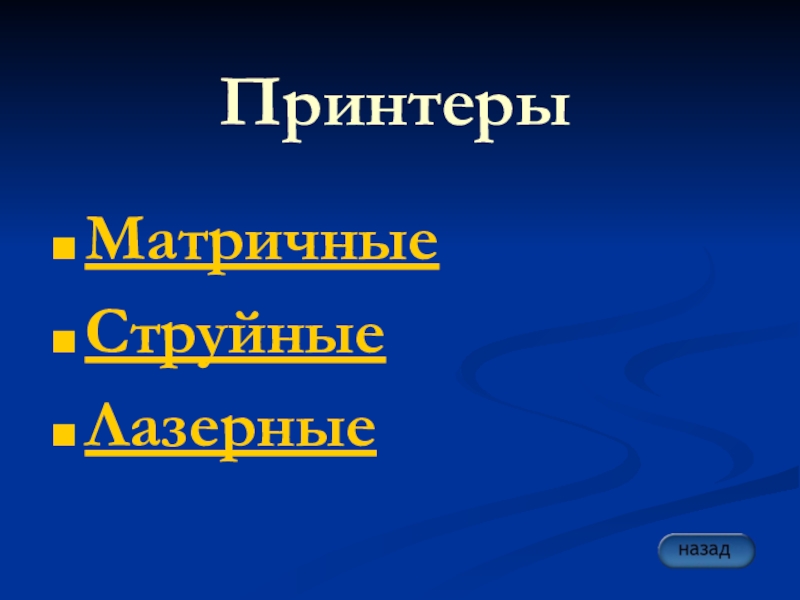

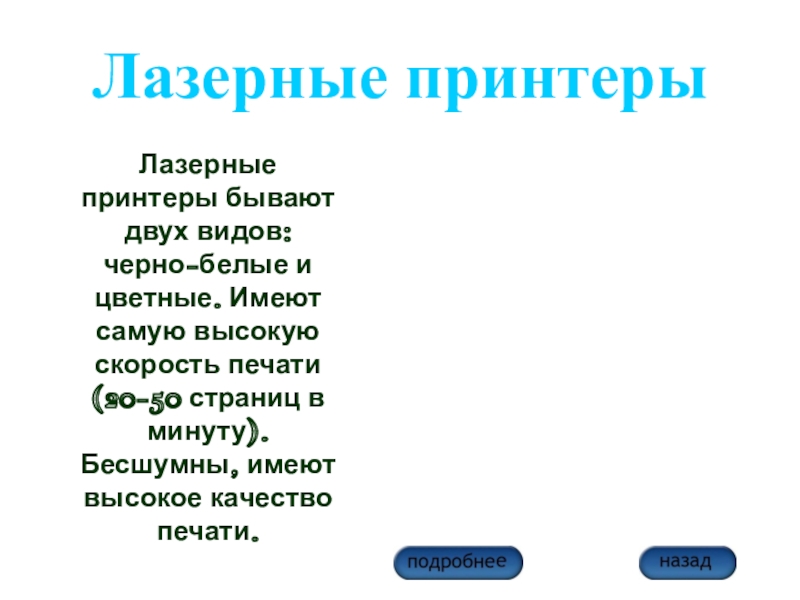

высокую скорость печати (20-50 страниц в минуту). Бесшумны, имеют высокое качество печати.

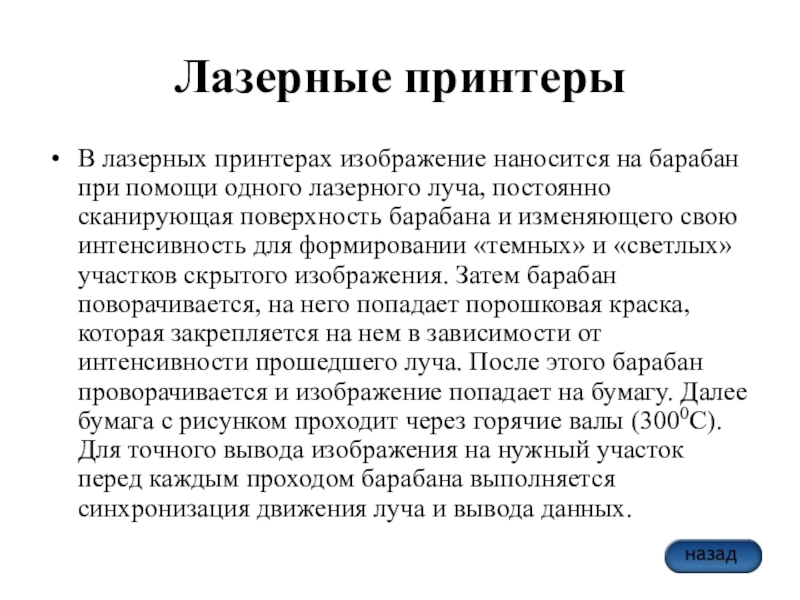

лазерного луча, постоянно сканирующая поверхность барабана и изменяющего свою интенсивность для формировании «темных» и «светлых» участков скрытого изображения. Затем барабан поворачивается, на него попадает порошковая краска, которая закрепляется на нем в зависимости от интенсивности прошедшего луча. После этого барабан проворачивается и изображение попадает на бумагу. Далее бумага с рисунком проходит через горячие валы (3000С). Для точного вывода изображения на нужный участок перед каждым проходом барабана выполняется синхронизация движения луча и вывода данных.

(0,3-0,5 страниц в минуту), плохое качество изображения, шумные. Но имеют одно достоинство, которого нет у других видов, и благодаря которому используются до сих пор – могут печатать на любом носителе (тонкой, толстой, мятой бумаге, тонком картоне)

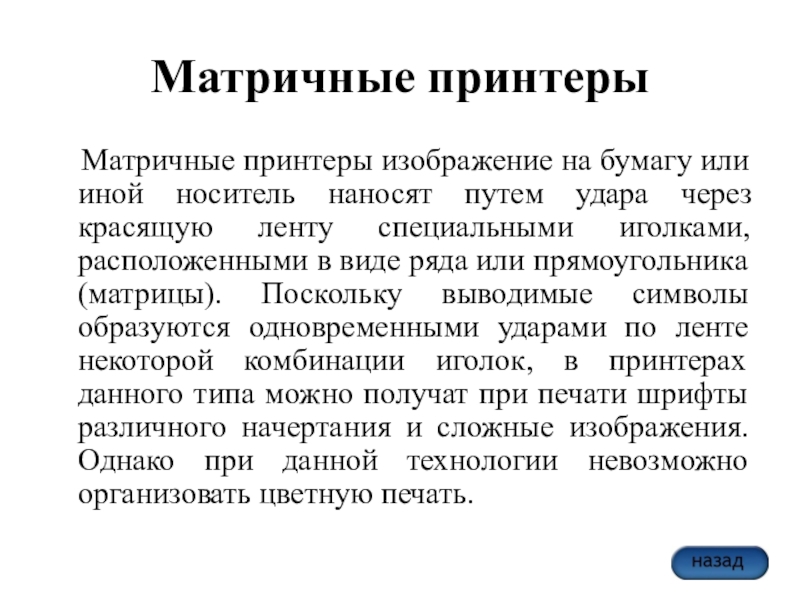

наносят путем удара через красящую ленту специальными иголками, расположенными в виде ряда или прямоугольника (матрицы). Поскольку выводимые символы образуются одновременными ударами по ленте некоторой комбинации иголок, в принтерах данного типа можно получат при печати шрифты различного начертания и сложные изображения. Однако при данной технологии невозможно организовать цветную печать.

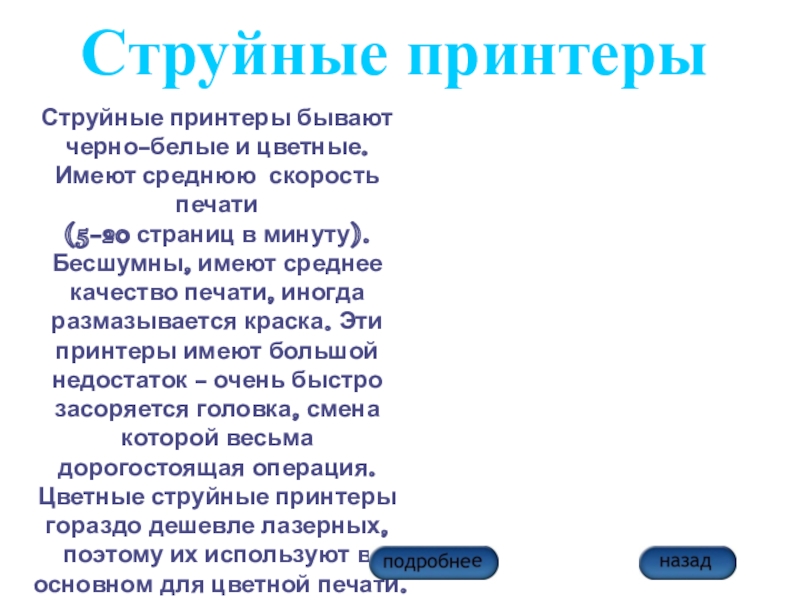

(5-20 страниц в минуту). Бесшумны, имеют среднее качество печати, иногда размазывается краска. Эти принтеры имеют большой недостаток - очень быстро засоряется головка, смена которой весьма дорогостоящая операция. Цветные струйные принтеры гораздо дешевле лазерных, поэтому их используют в основном для цветной печати.

давлением выбрасывает чернила из ряда мельчайших отверстий на бумагу. Перемещаясь вдоль бумаги, печатающая головка отставляет строку символов или полоску изображения. В настоящее время струйная технология печати получает все большее распространение, особенно для применения в условиях дома или небольшого офиса. Это обусловлено тем, что струйные принтеры имеют небольшие габариты и цену. При этом их отличает простота в эксплуатации, высокое качество и приемлемая скорость печати.

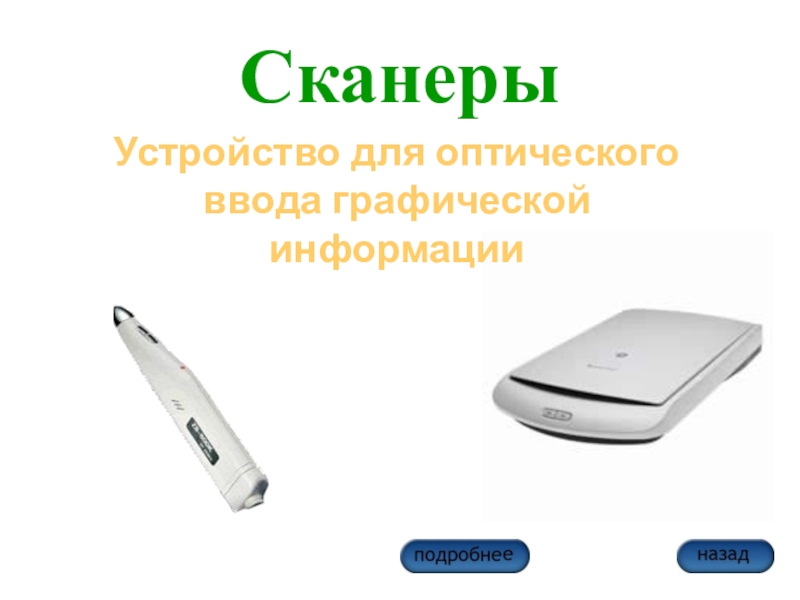

основу этих принципов лег механизм работы человеческого глаза. Свет, идущий от источника освещения, попадает на оригинал в определенной точке. Отразившись от него, свет попадает на оптическую систему сканера. Она состоит из нескольких зеркал и объективов. Оптическая система фокусирует свет на фотопринимающем элементе, роль которого преобразование падающий свет в электронный вид. В следующем слайде показана простейшая схема сканера

затем оптическая система сканера (2) фокусирует луч на фотоприемник (3). После этого аппаратный интерфейс (4) преобразует аналоговый сигнал в цифровой

1

2

3

4

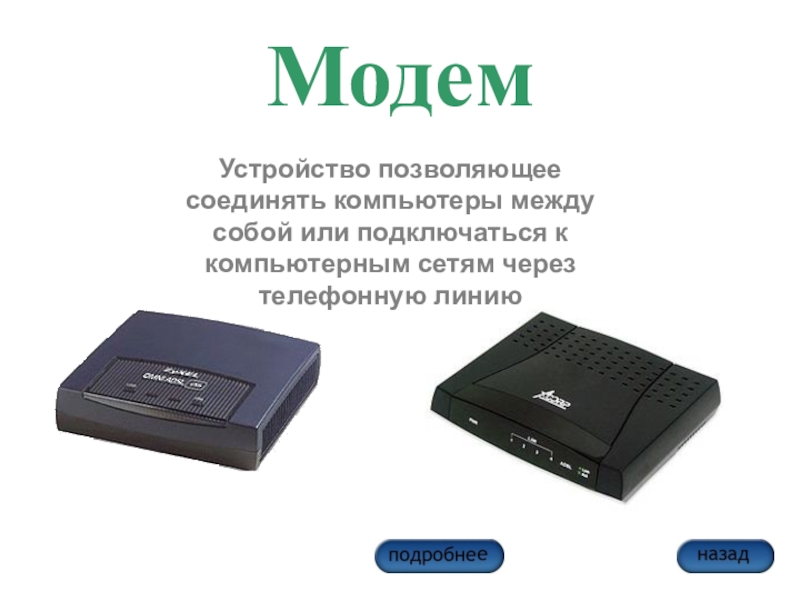

через телефонную линию

Модемы - это устройства, которые позволяют организовать связь между компьютерами, находящимися в удалении друг от друга через телефонную линию. Слово модем происходит от слов МОдулятор - ДЕМодулятор. Модулятор позволяет преобразовывать цифровой сигнал в аналоговый, а демодулятор – сделать обратное преобразование, то есть перевести из аналоговый в цифровую форму.
Модем должен быть соединен одним шнуром с компьютером, другим к телефонной розетке (для внешнего модема , так же к сети напряжения). На модеме имеется разъем для подключения телефонного аппарата.

имеет световых индикаторов, сейчас она практически не используется.
В АТ-клавиатуре появились индикаторы и дополнительная цифровая часть клавиатуры. Сегодня наиболее распространена 101-клавишная (расширенная) клавиатура. Вторым различаем является разное расположение символьных клавиш. Наиболее распространенной является клавиатура QWERTY (названа по именам последовательных клавиш в верхнем ряду символов), имеющая 101 или 102 клавиши.

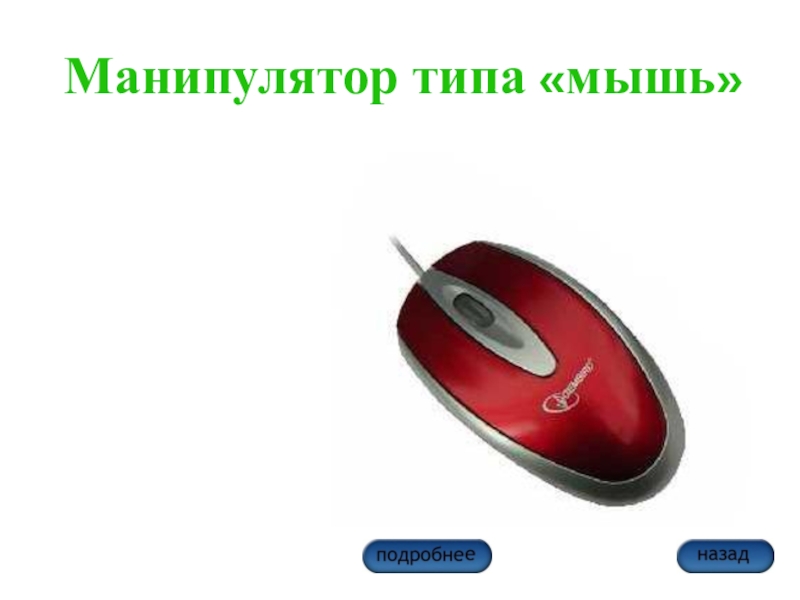

плоскости и о нажатии на клавиши, которые на ней расположены. Конструктивно сверху она имеет 2- 3 клавиши, снизу находится шарик (или лазер, который скользит по плоскости) перемещает таким образом по горизонтали и вертикали датчики, передающие сигналы в компьютер.

аналоговый электрический сигнал в звуковые волны. Объемность звука зависит от количества колонок, одна колонка для монофонического звучания, две – для стерео, четыре – для квадрофонии. Обычно приобретают две для получения стереозвука. Они бывают пассивные и активные. Пассивные - работают без усилителей, поэтому звук довольно слабый. Активные имеют усилитель, который через блок питания подключается к электросети; иногда питание осуществляется с помощью батареек, которые время от времени нужно менять или подзаряжать.
