Презентация, доклад на тему Урок 1 по теме Кодирование графической информации

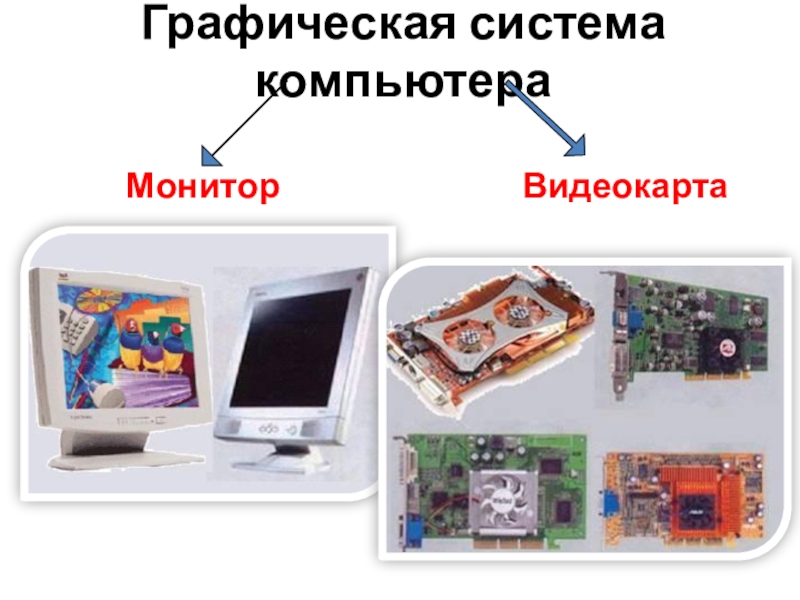

Видеокарта

пространственной дискретизации.
При пространственной дискретизации изображение разбивается на пиксели.

369 * 204 пикселей 93 * 51 пикселей

точек (пикселей).

Качество изображения зависит от размера изображения (количества точек по горизонтали и вертикали). Чем меньше размер точки, тем больше разрешающая способность (больше строк, растра и точек в строке) и, соответственно, выше качество изображения.

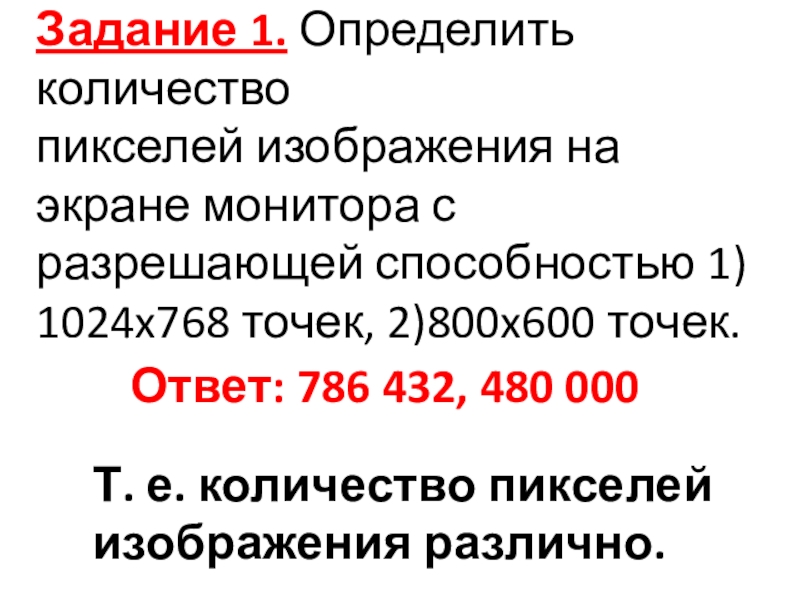

1024x768 точек, 2)800x600 точек.

Ответ: 786 432, 480 000

Т. е. количество пикселей изображения различно.

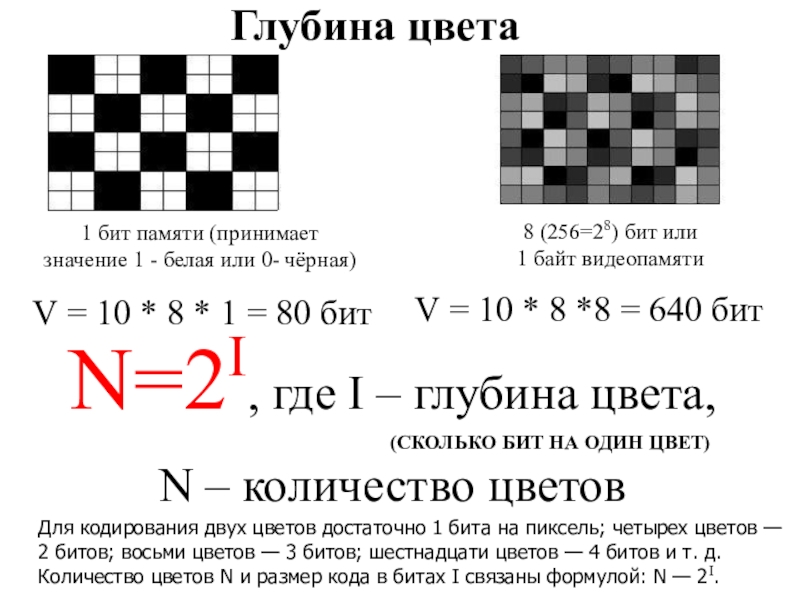

чёрная)

8 (256=28) бит или
1 байт видеопамяти

N=2I, где I – глубина цвета,
(СКОЛЬКО БИТ НА ОДИН ЦВЕТ)
N – количество цветов

V = 10 * 8 * 1 = 80 бит

V = 10 * 8 *8 = 640 бит

Для кодирования двух цветов достаточно 1 бита на пиксель; четырех цветов — 2 битов; восьми цветов — 3 битов; шестнадцати цветов — 4 битов и т. д. Количество цветов N и размер кода в битах I связаны формулой: N — 2I.

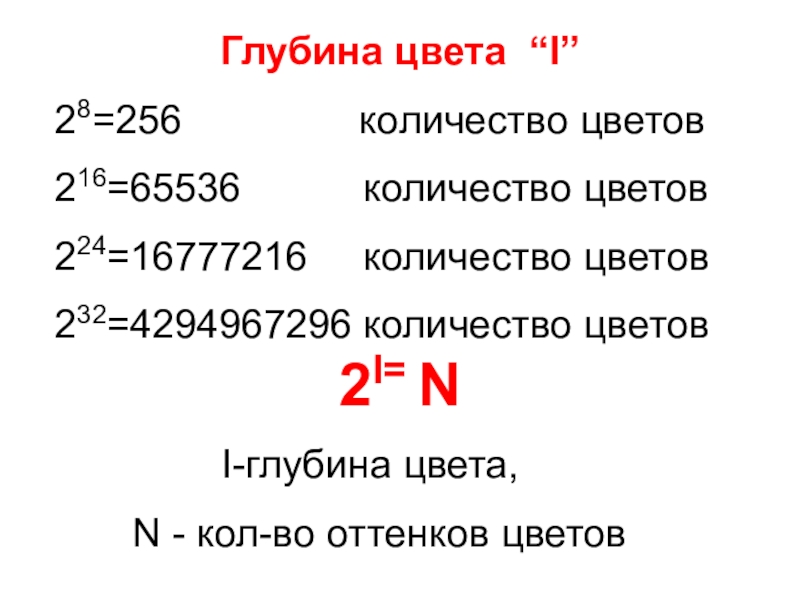

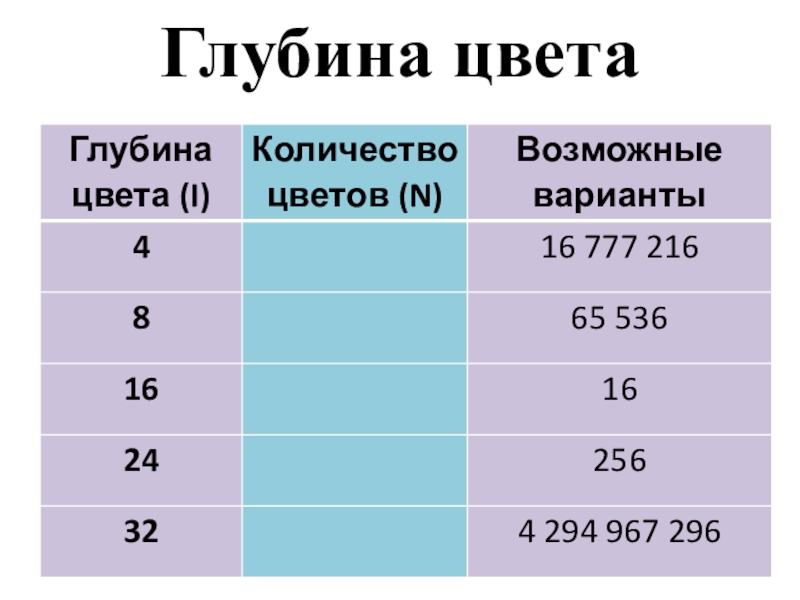

цветов
216=65536 количество цветов
224=16777216 количество цветов
232=4294967296 количество цветов
2I= N
I-глубина цвета,
N - кол-во оттенков цветов

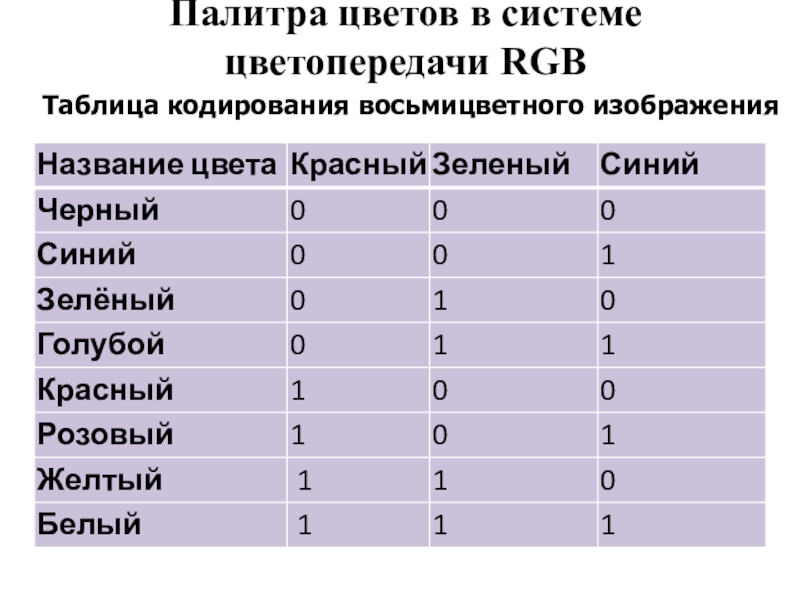

как сумму излучения трех базовых цветов (red, green, blue).
Цвет из палитры можно определить с помощью формулы:
Цвет = R + G + B,
Где R, G, B принимают значения от 0 до max
Так при глубине цвета в 24 бита на кодирование каждого из базовых цветов выделяется по 8 битов, тогда для каждого из цветов возможны N=28=256 уровней интенсивности.

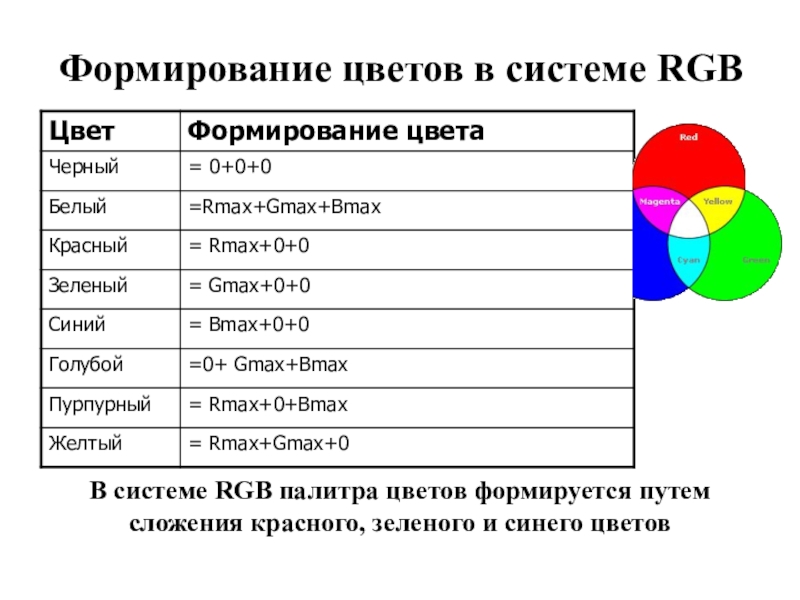

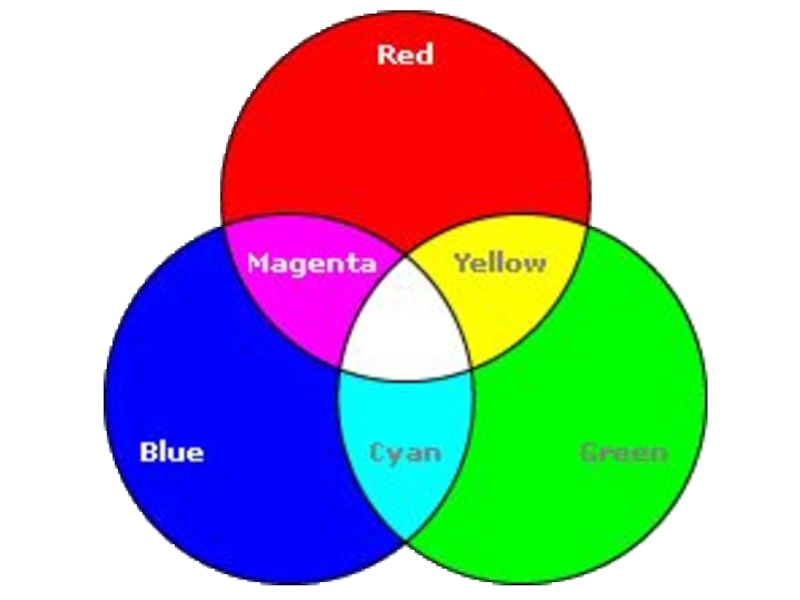

RGB палитра цветов формируется путем сложения красного, зеленого и синего цветов

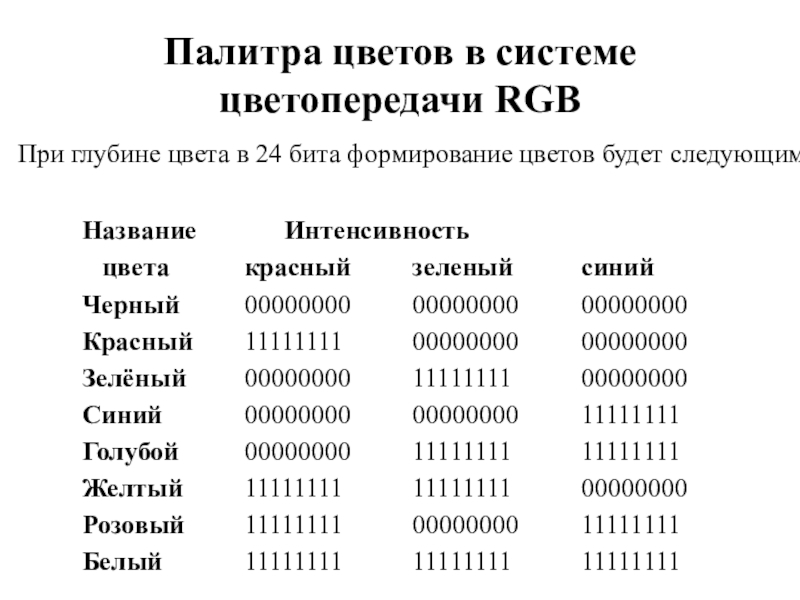

формирование цветов будет следующим

сложения красного, зеленого и синего цветов

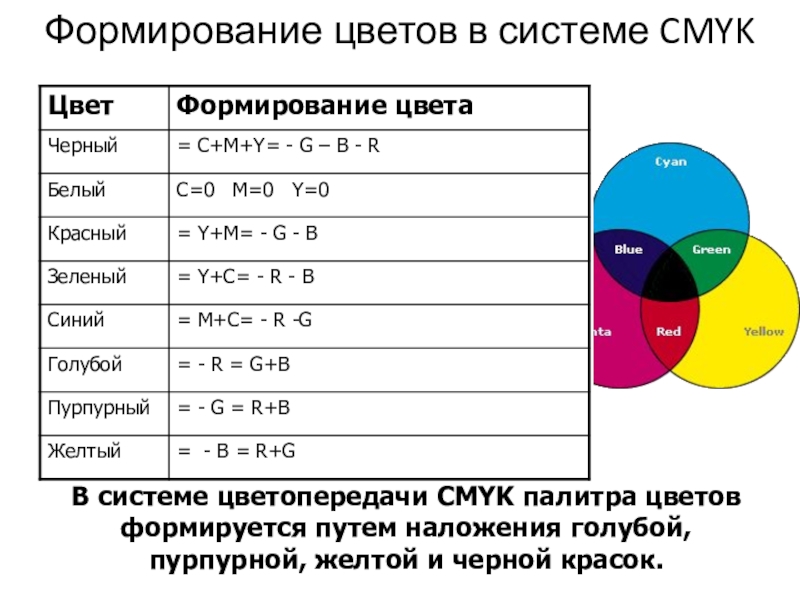

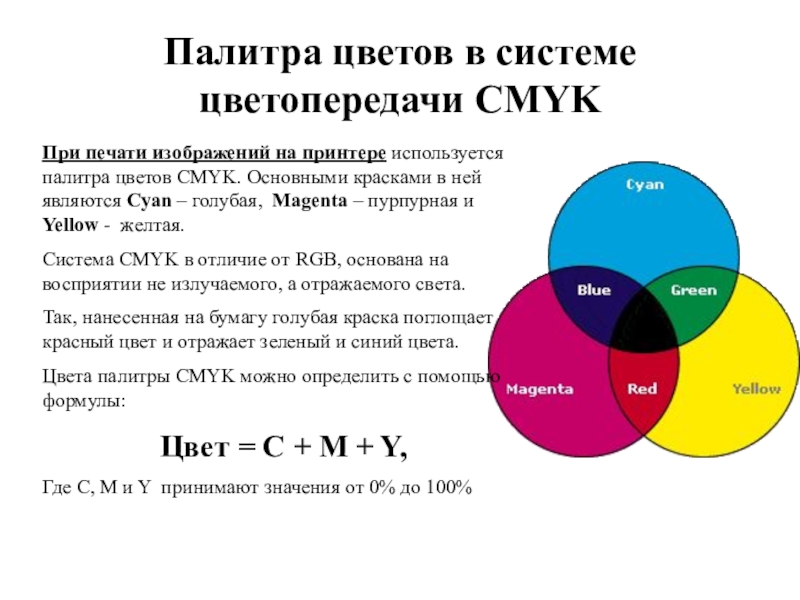

палитра цветов CMYK. Основными красками в ней являются Cyan – голубая, Magenta – пурпурная и Yellow - желтая.
Система CMYK в отличие от RGB, основана на восприятии не излучаемого, а отражаемого света.
Так, нанесенная на бумагу голубая краска поглощает красный цвет и отражает зеленый и синий цвета.
Цвета палитры CMYK можно определить с помощью формулы:
Цвет = C + M + Y,
Где C, M и Y принимают значения от 0% до 100%

путем наложения голубой, пурпурной, желтой и черной красок.

базовых параметров Оттенок цвета, Насыщенность, Яркость

В системе цветопередачи HSB палитра цветов формируется путем установки значений оттенка цвета, насыщенности и яркости.

X * Y
где Vпамяти – информационный объем видеопамяти в битах;
X * Y – количество точек изображения (по горизонтали и по вертикали);
I – глубина цвета в битах на точку.
ПРИМЕР. Необходимый объем видеопамяти для графического режима с пространственным разрешением 800 х 600 точек и глубиной цвета 24 бита равен:

Vпамяти= 24 * 600 * 800 = 11 520 000 бит =
= 1 440 000 байт = 1 406, 25 Кбайт = 1, 37 Мбайт

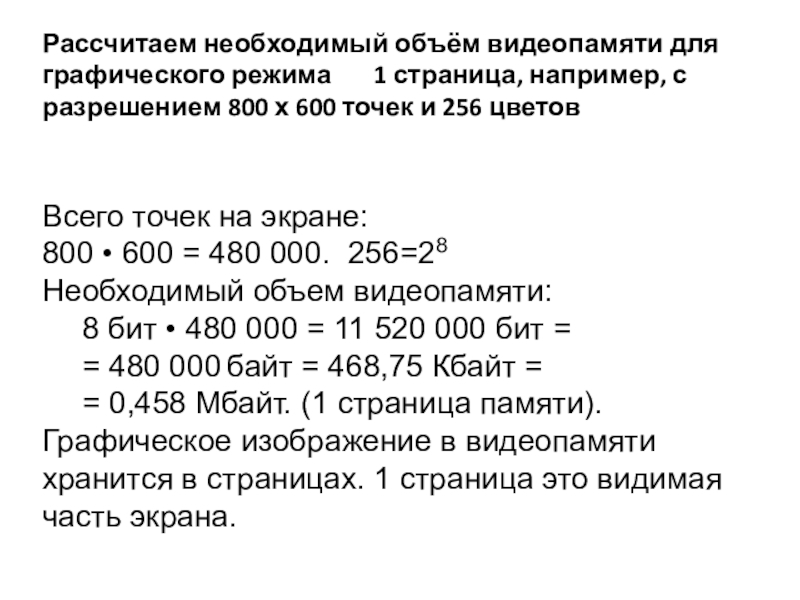

страница, например, с разрешением 800 х 600 точек и 256 цветов

Всего точек на экране:
800 • 600 = 480 000. 256=28
Необходимый объем видеопамяти:
8 бит • 480 000 = 11 520 000 бит =
= 480 000 байт = 468,75 Кбайт =
= 0,458 Мбайт. (1 страница памяти).
Графическое изображение в видеопамяти хранится в страницах. 1 страница это видимая часть экрана.

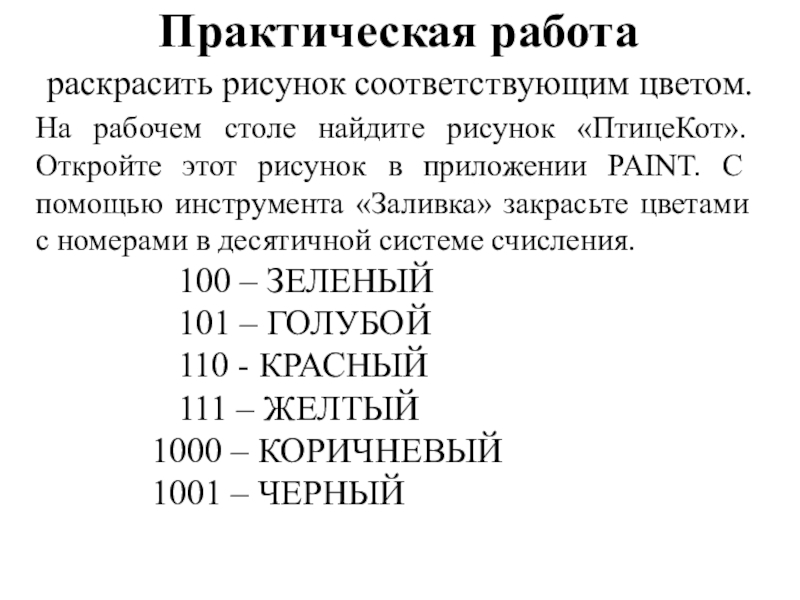

рисунок в приложении PAINT. C помощью инструмента «Заливка» закрасьте цветами с номерами в десятичной системе счисления.
100 – ЗЕЛЕНЫЙ
101 – ГОЛУБОЙ
110 - КРАСНЫЙ
111 – ЖЕЛТЫЙ
1000 – КОРИЧНЕВЫЙ
1001 – ЧЕРНЫЙ

Практическая работа

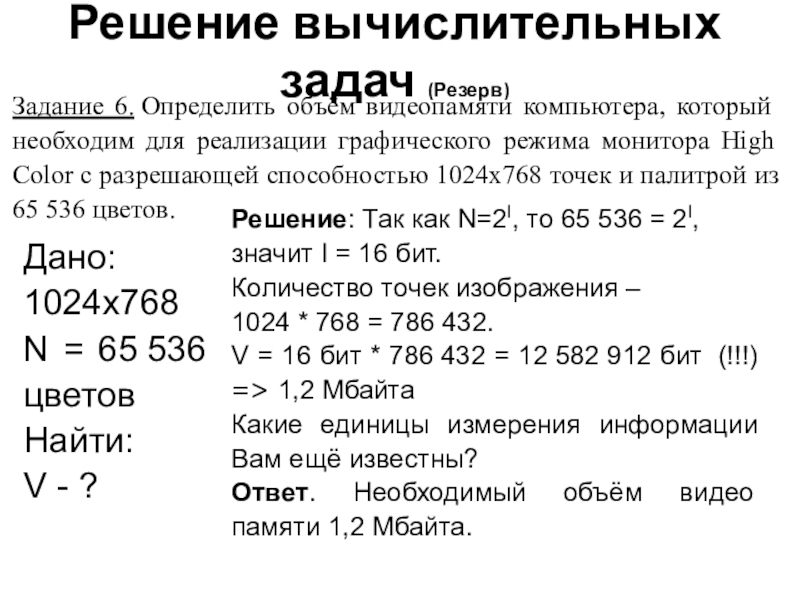

реализации графического режима монитора High Color с разрешающей способностью 1024x768 точек и палитрой из 65 536 цветов.

Дано:
1024x768
N = 65 536 цветов
Найти:
V - ?

Решение: Так как N=2I, то 65 536 = 2I,
значит I = 16 бит.
Количество точек изображения –
1024 * 768 = 786 432.
V = 16 бит * 786 432 = 12 582 912 бит  (!!!) => 1,2 Мбайта
Какие единицы измерения информации Вам ещё известны?
Ответ. Необходимый объём видео памяти 1,2 Мбайта.

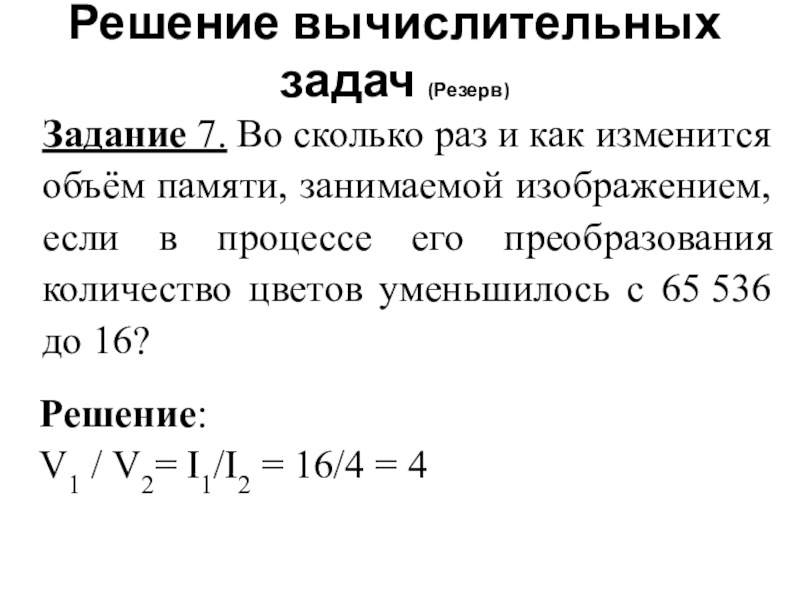

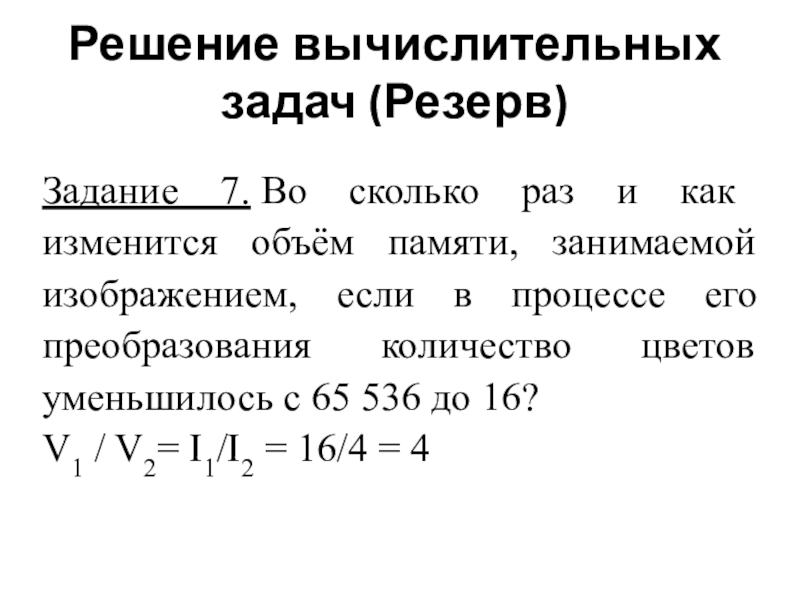

памяти, занимаемой изображением, если в процессе его преобразования количество цветов уменьшилось с 65 536 до 16?

Решение:
V1 / V2= I1/I2 = 16/4 = 4

памяти, занимаемой изображением, если в процессе его преобразования количество цветов уменьшилось с 65 536 до 16?
V1 / V2= I1/I2 = 16/4 = 4

· i битов, где N – количество пикселей и i – глубина цвета (разрядность кодирования)
количество пикселей изображения N вычисляется как произведение ширины рисунка на высоту (в пикселях)
глубина кодирования – это количество бит, которые выделяются на хранение цвета одного пикселя
при глубине кодирования i битов на пиксель код каждого пикселя выбирается из 2i возможных вариантов, поэтому можно использовать не более 2i различных цветов
нужно помнить, что
1 Мбайт = 220 байт = 223 бит,
1 Кбайт = 210 байт = 213 бит

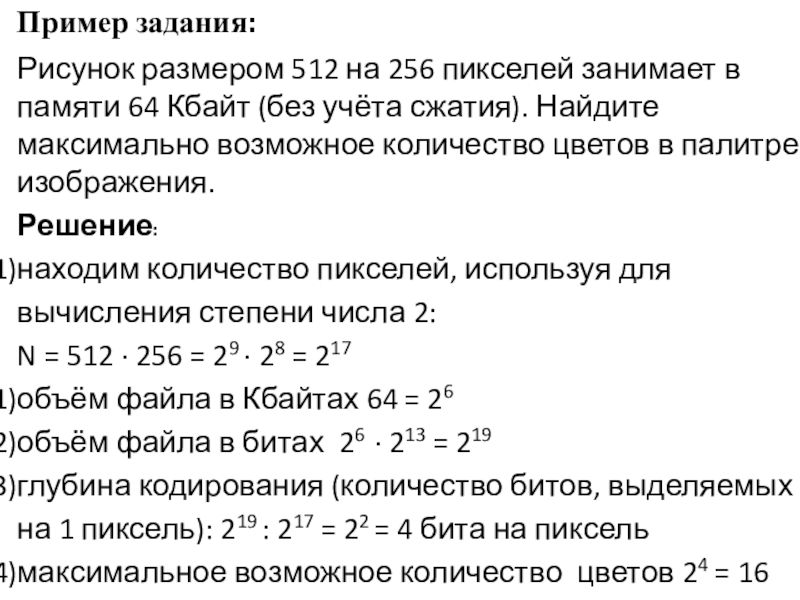

Кбайт (без учёта сжатия). Найдите максимально возможное количество цветов в палитре изображения.
Решение:
находим количество пикселей, используя для вычисления степени числа 2:
N = 512 · 256 = 29 · 28 = 217
объём файла в Кбайтах 64 = 26
объём файла в битах 26 · 213 = 219
глубина кодирования (количество битов, выделяемых на 1 пиксель): 219 : 217 = 22 = 4 бита на пиксель
максимальное возможное количество цветов 24 = 16
Ответ: 16

чтобы можно было сохранить любое растровое изображение размером 64 на 64 пикселов при условии, что в изображении могут использоваться 256 различных цветов? В ответе запишите только целое число, единицу измерения писать не нужно.
Решение:
находим количество пикселей, используя для вычисления степени числа 2:
N = 64 · 64 = 26 · 26 = 212
256 = 28, поэтому для кодирования одного из 256 вариантов цвета нужно выделить в памяти 8 = 23 бит на пиксель
объём файла в битах 212 · 23 = 215
объём файла в Кбайтах 215 : 213 = 22 = 4
Ответ: 4.
