Презентация, доклад на тему Сетевой уровень. Управляющие протоколы в Интернете. Маршрутизация в IP. BGP

BGP

Воронеж, 2020

Русинова Елена Сергеевна

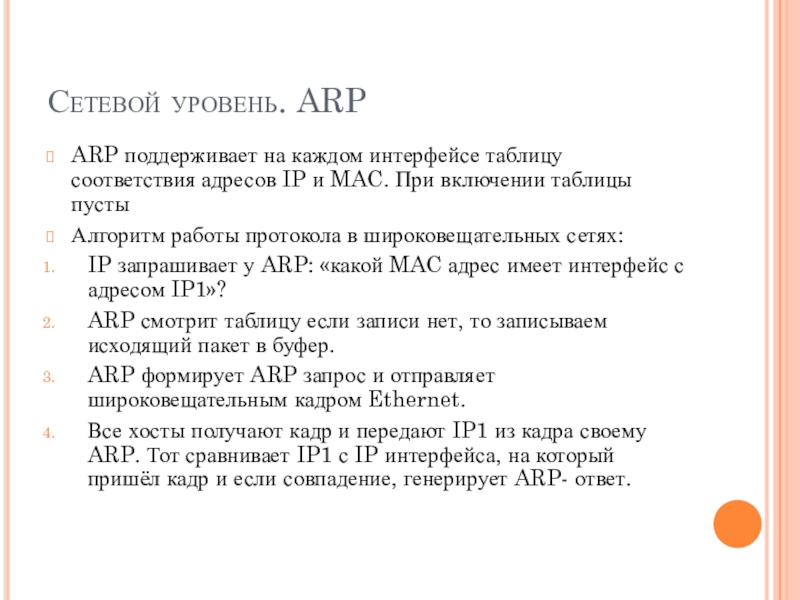

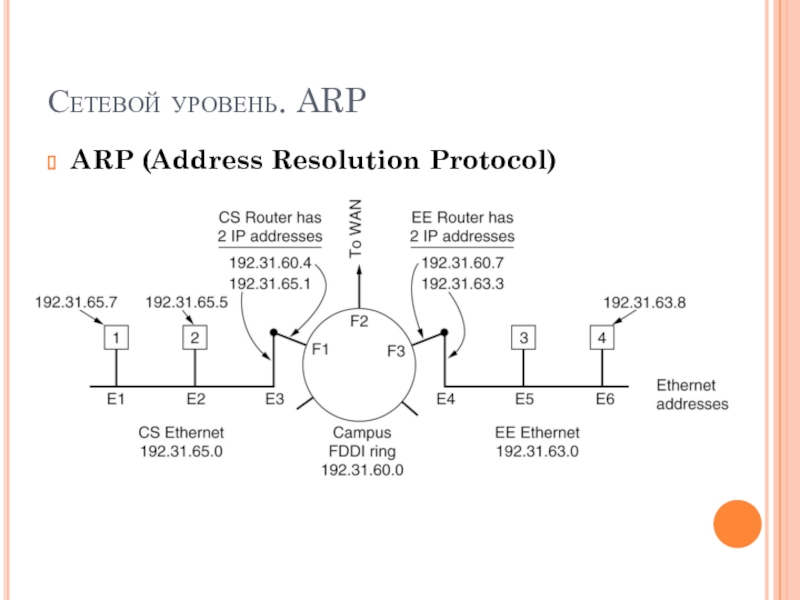

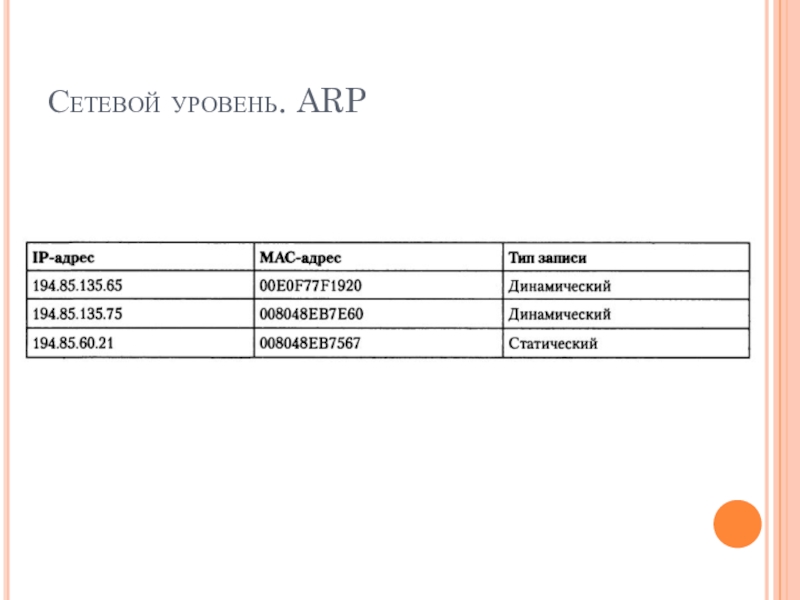

и MAC. При включении таблицы пусты
Алгоритм работы протокола в широковещательных сетях:
IP запрашивает у ARP: «какой MAC адрес имеет интерфейс с адресом IP1»?
ARP смотрит таблицу если записи нет, то записываем исходящий пакет в буфер.

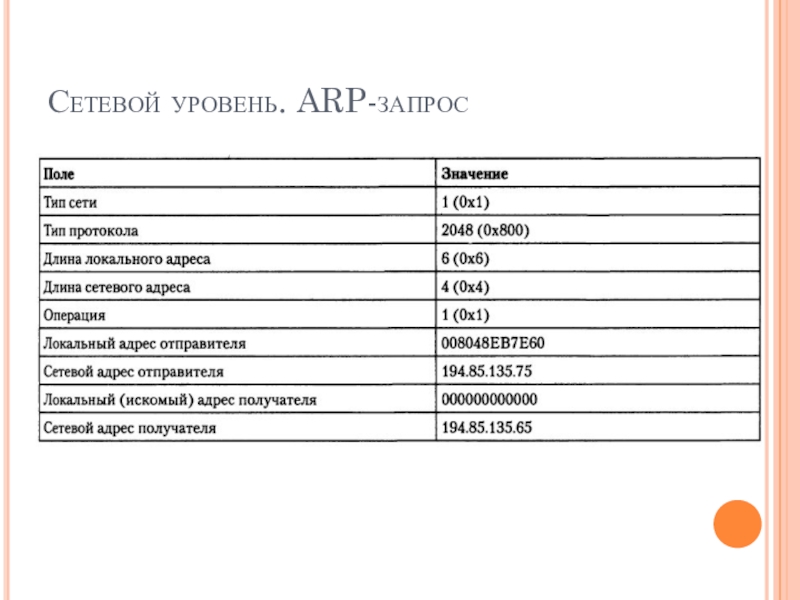

ARP формирует ARP запрос и отправляет широковещательным кадром Ethernet.

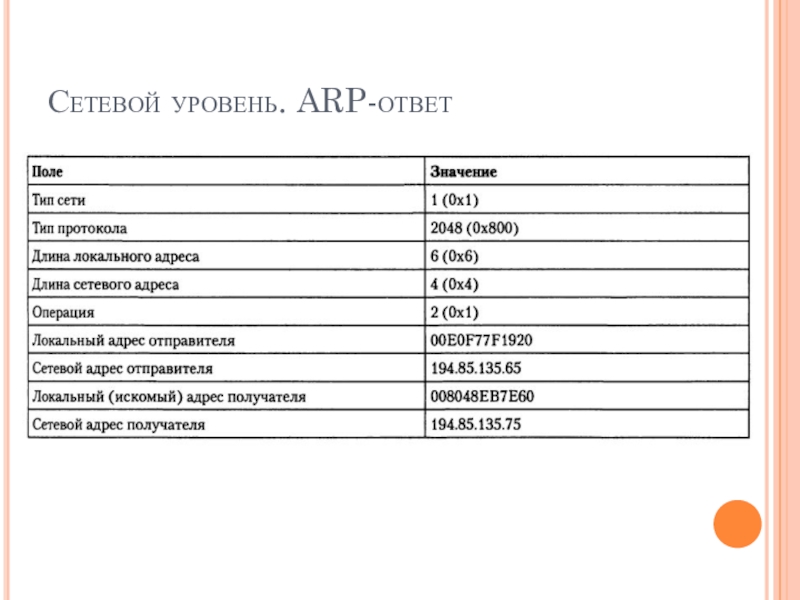

Все хосты получают кадр и передают IP1 из кадра своему ARP. Тот сравнивает IP1 с IP интерфейса, на который пришёл кадр и если совпадение, генерирует ARP- ответ.

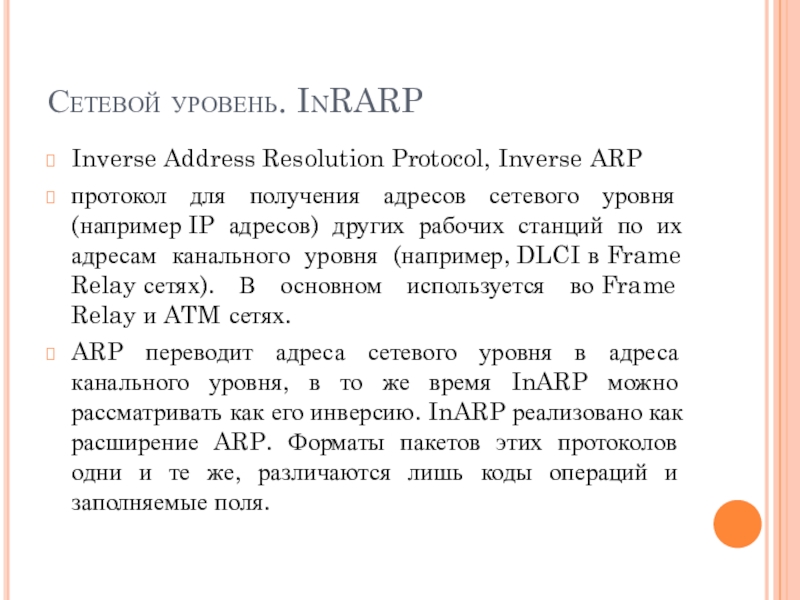

уровня (например IP адресов) других рабочих станций по их адресам канального уровня (например, DLCI в Frame Relay сетях). В основном используется во Frame Relay и ATM сетях.
ARP переводит адреса сетевого уровня в адреса канального уровня, в то же время InARP можно рассматривать как его инверсию. InARP реализовано как расширение ARP. Форматы пакетов этих протоколов одни и те же, различаются лишь коды операций и заполняемые поля.

есть преобразует физический адрес в IP-адрес.
Протокол применяется во время загрузки узла, он посылает групповое сообщение-запрос со своим физическим адресом. Сервер принимает это сообщение и просматривает свои таблицы в поисках соответствующего физическому, IP-адреса. После обнаружения найденный адрес отсылается обратно на запросивший его узел. Другие станции также могут «слышать» этот диалог и локально сохранить эту информацию в своих ARP-таблицах.
RARP является дополнением к ARP, и описан в RFC 903.
RARP отличается от «обратного» ARP (Inverse Address Resolution Protocol, или InARP), описанного в RFC 2390, который предназначен для получения IP-адреса, соответствующего MAC-адресу другого узла.

обычно происходит во время загрузки компьютера. BOOTP определён в RFC 951.
BOOTP позволяет бездисковым рабочим станциям получать IP-адрес прежде, чем будет загружена полноценная операционная система. Исторически это использовалось для Unix-подобных бездисковых станций, которые в том числе могли получать информацию о местоположении загрузочного диска посредством этого протокола.
Изначально предполагалось использование дискет для установки предварительного сетевого соединения, но позже поддержка протокола появилась в BIOS некоторых сетевых карт и во многих современных материнских платах.
Инкапсуляция происходит следующим образом: BOOTP->UDP->IP->…

получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP. Данный протокол работает по модели «клиент-сервер». Для автоматической конфигурации компьютер-клиент на этапе конфигурации сетевого устройства обращается к так называемому серверу DHCP, и получает от него нужные параметры. Сетевой администратор может задать диапазон адресов, распределяемых сервером среди компьютеров. Это позволяет избежать ручной настройки компьютеров сети и уменьшает количество ошибок. Протокол DHCP используется в большинстве сетей TCP/IP.
DHCP является расширением протокола BOOTP, использовавшегося ранее для обеспечения бездисковых рабочих станций IP-адресами при их загрузке. DHCP сохраняет обратную совместимость с BOOTP.

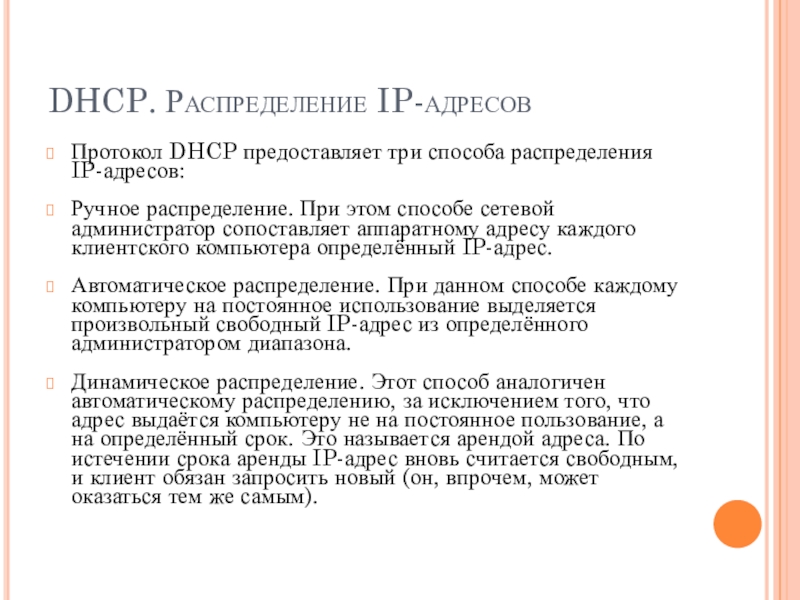

этом способе сетевой администратор сопоставляет аппаратному адресу каждого клиентского компьютера определённый IP-адрес.

Автоматическое распределение. При данном способе каждому компьютеру на постоянное использование выделяется произвольный свободный IP-адрес из определённого администратором диапазона.

Динамическое распределение. Этот способ аналогичен автоматическому распределению, за исключением того, что адрес выдаётся компьютеру не на постоянное пользование, а на определённый срок. Это называется арендой адреса. По истечении срока аренды IP-адрес вновь считается свободным, и клиент обязан запросить новый (он, впрочем, может оказаться тем же самым).

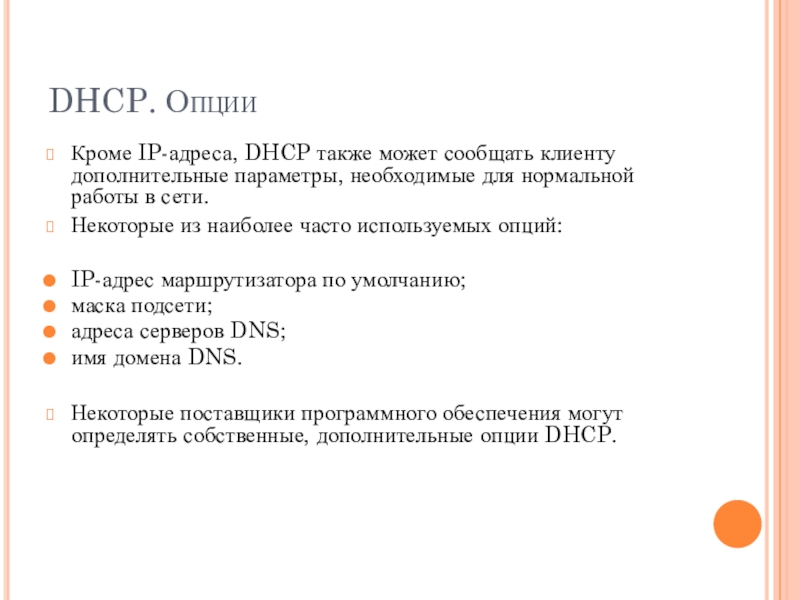

для нормальной работы в сети.
Некоторые из наиболее часто используемых опций:

IP-адрес маршрутизатора по умолчанию;
маска подсети;
адреса серверов DNS;
имя домена DNS.

Некоторые поставщики программного обеспечения могут определять собственные, дополнительные опции DHCP.

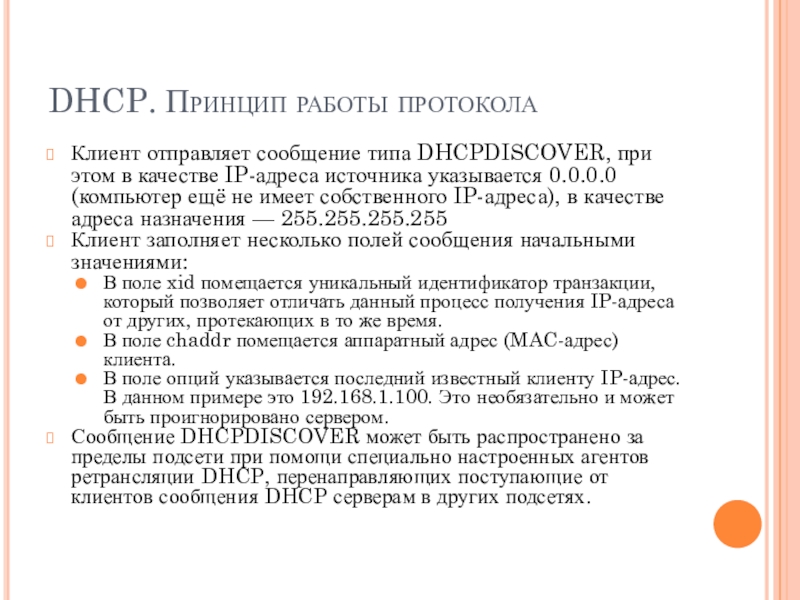

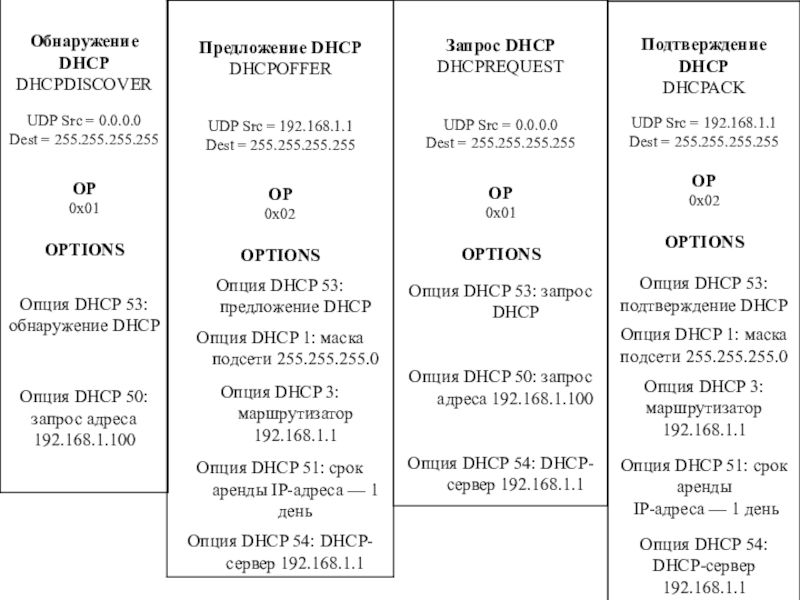

качестве IP-адреса источника указывается 0.0.0.0 (компьютер ещё не имеет собственного IP-адреса), в качестве адреса назначения — 255.255.255.255

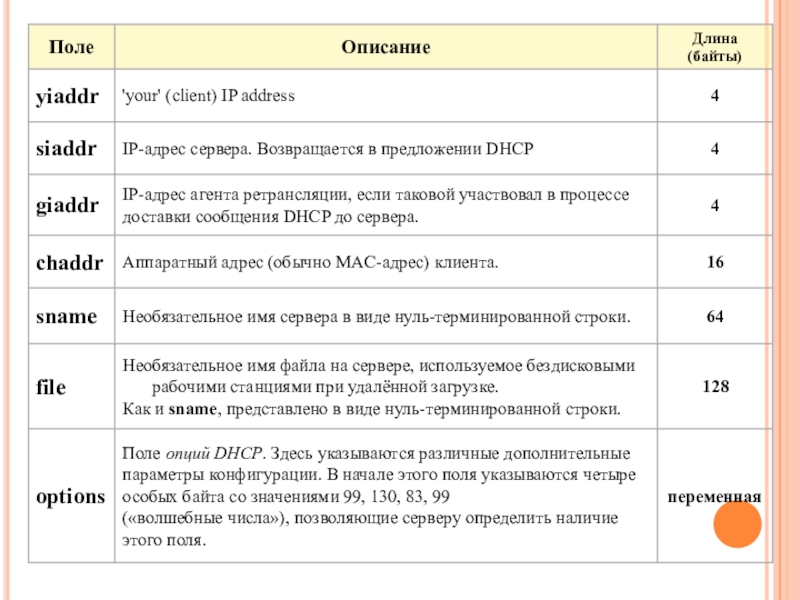

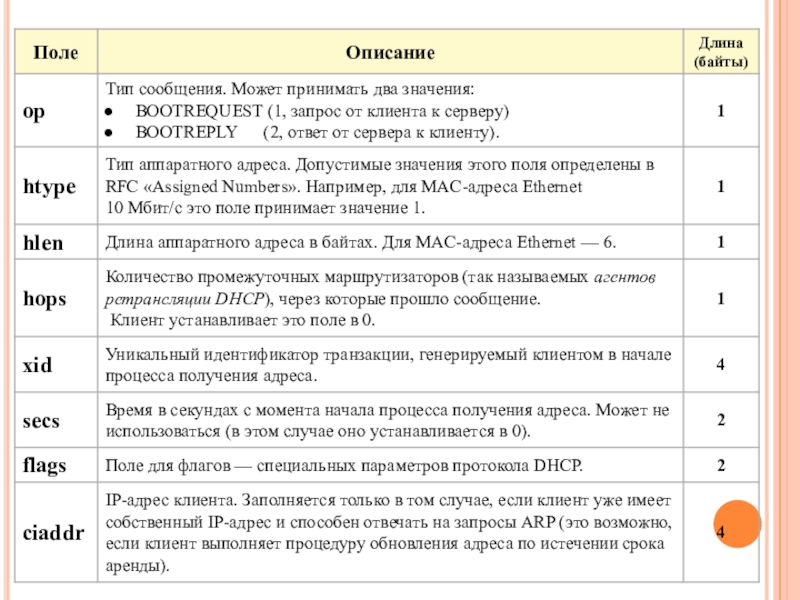

Клиент заполняет несколько полей сообщения начальными значениями:
В поле xid помещается уникальный идентификатор транзакции, который позволяет отличать данный процесс получения IP-адреса от других, протекающих в то же время.
В поле chaddr помещается аппаратный адрес (MAC-адрес) клиента.
В поле опций указывается последний известный клиенту IP-адрес. В данном примере это 192.168.1.100. Это необязательно и может быть проигнорировано сервером.
Сообщение DHCPDISCOVER может быть распространено за пределы подсети при помощи специально настроенных агентов ретрансляции DHCP, перенаправляющих поступающие от клиентов сообщения DHCP серверам в других подсетях.

запрос DHCP (DHCPREQUEST).
Он рассылается широковещательно; при этом к опциям, указанным клиентом в сообщении DHCPDISCOVER, добавляется специальная опция — идентификатор сервера — указывающая адрес DHCP-сервера, выбранного клиентом (в данном случае — 192.168.1.1).

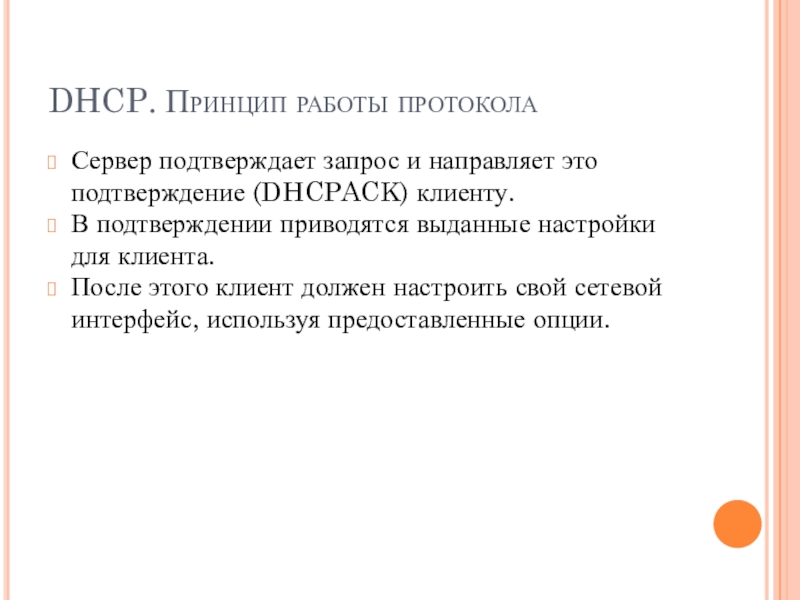

клиенту.
В подтверждении приводятся выданные настройки для клиента.
После этого клиент должен настроить свой сетевой интерфейс, используя предоставленные опции.

клиент обнаруживает, что указанный сервером адрес уже используется в сети, он рассылает широковещательное сообщение отказа DHCP (DHCPDECLINE), после чего процедура получения IP-адреса повторяется. Использование IP-адреса другим клиентом можно обнаружить, выполнив запрос ARP.

Отмена DHCP
Если по каким-то причинам сервер не может предоставить клиенту запрошенный IP-адрес, или если аренда адреса удаляется администратором, сервер рассылает широковещательное сообщение отмены DHCP (DHCPNAK). При получении такого сообщения соответствующий клиент должен повторить процедуру получения адреса.

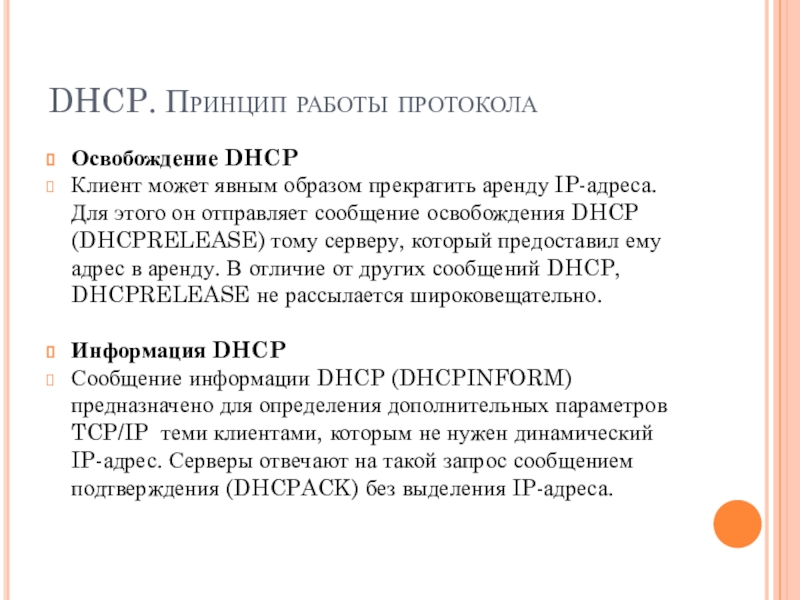

Для этого он отправляет сообщение освобождения DHCP (DHCPRELEASE) тому серверу, который предоставил ему адрес в аренду. В отличие от других сообщений DHCP, DHCPRELEASE не рассылается широковещательно.

Информация DHCP
Сообщение информации DHCP (DHCPINFORM) предназначено для определения дополнительных параметров TCP/IP теми клиентами, которым не нужен динамический IP-адрес. Серверы отвечают на такой запрос сообщением подтверждения (DHCPACK) без выделения IP-адреса.

основанные на классах.

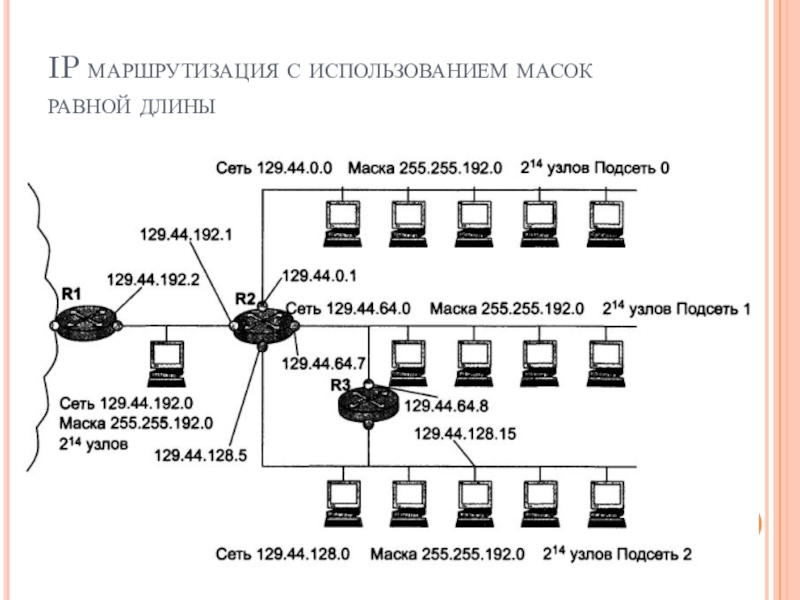

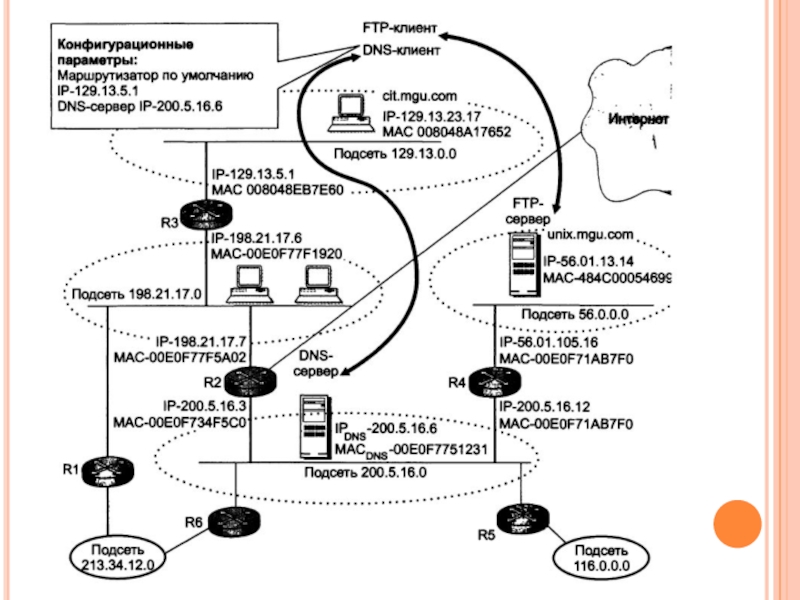

Пусть хост cit.mgu.com из сети 129.13.0.0 необходимо установить связь с FTP сервером unix.mgu.com. Пользователю известно только символьное имя.
Разрешение символьного имени через запрос серверу DNS
Ответ DNS сервера
Подключение FTP клиента к FTP серверу

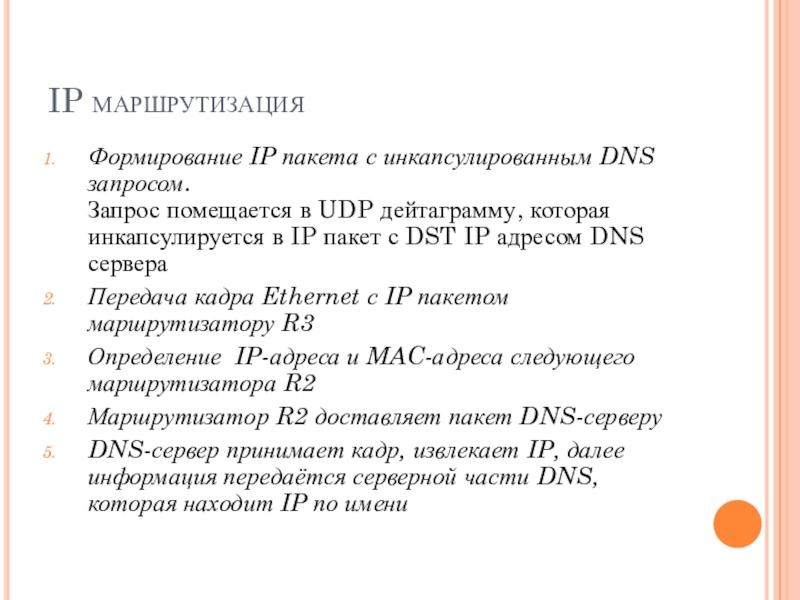

UDP дейтаграмму, которая инкапсулируется в IP пакет с DST IP адресом DNS сервера
Передача кадра Ethernet с IP пакетом маршрутизатору R3
Определение IP-адреса и MAC-адреса следующего маршрутизатора R2
Маршрутизатор R2 доставляет пакет DNS-серверу
DNS-сервер принимает кадр, извлекает IP, далее информация передаётся серверной части DNS, которая находит IP по имени

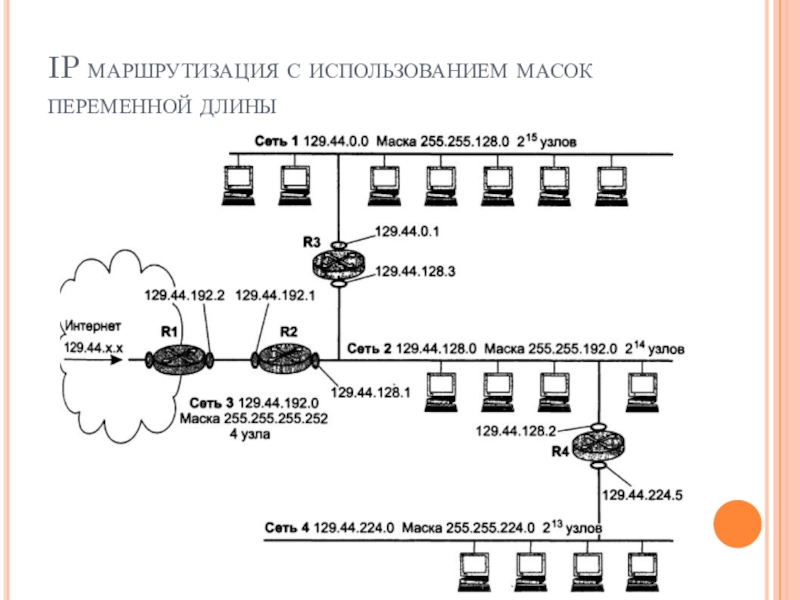

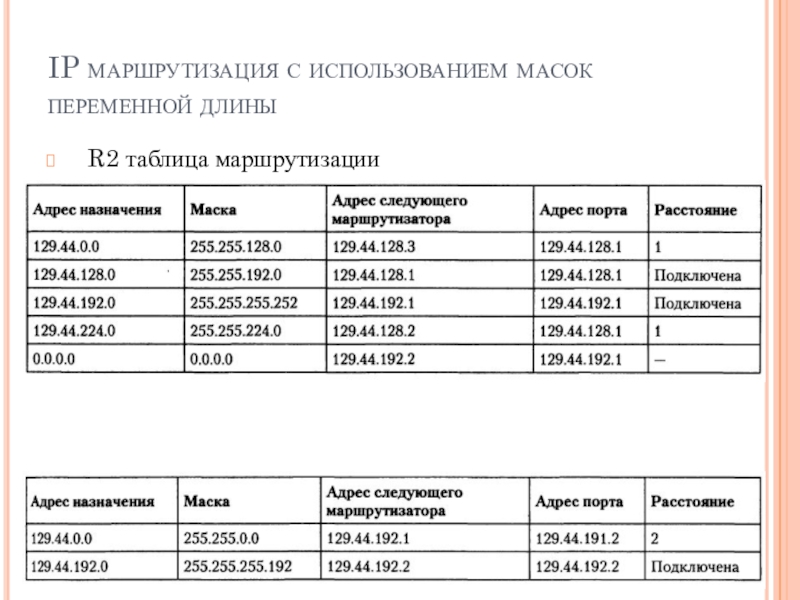

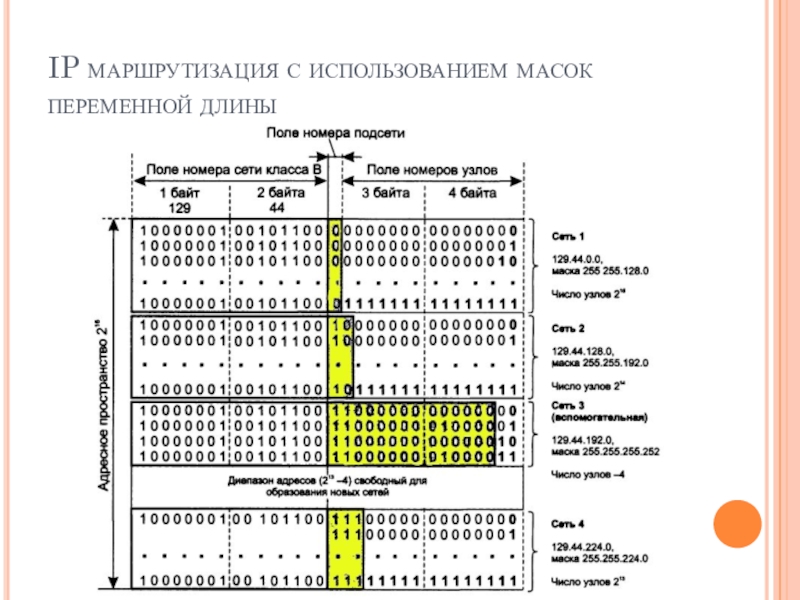

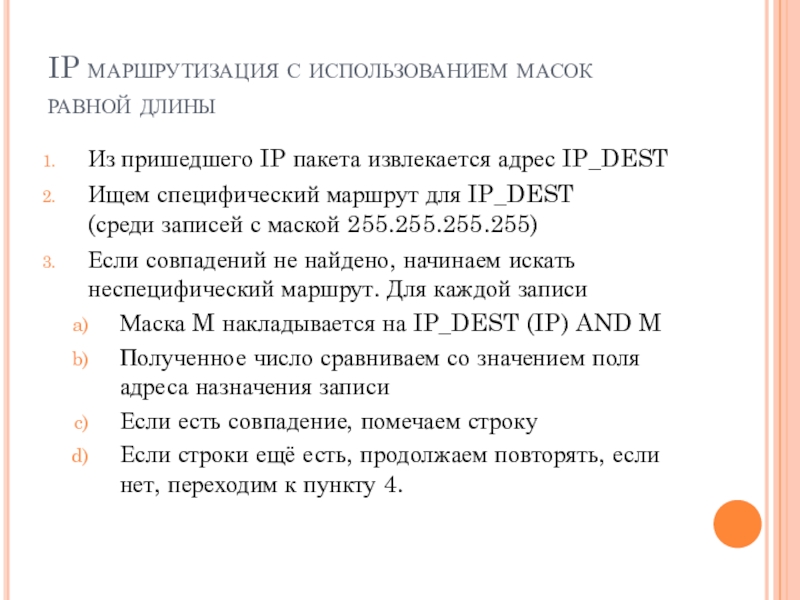

адрес IP_DEST
Ищем специфический маршрут для IP_DEST (среди записей с маской 255.255.255.255)
Если совпадений не найдено, начинаем искать неспецифический маршрут. Для каждой записи
Маска M накладывается на IP_DEST (IP) AND M
Полученное число сравниваем со значением поля адреса назначения записи
Если есть совпадение, помечаем строку
Если строки ещё есть, продолжаем повторять, если нет, переходим к пункту 4.

одно из 3 действий:
Если отмеченных строк не найдено, пакет отбрасывается
Если есть одна отмеченная строка, отправляем пакет по маршруту, указанному в этой строке
Если есть несколько отмеченных строк, выбираем строку с наиболее специфический маршрут

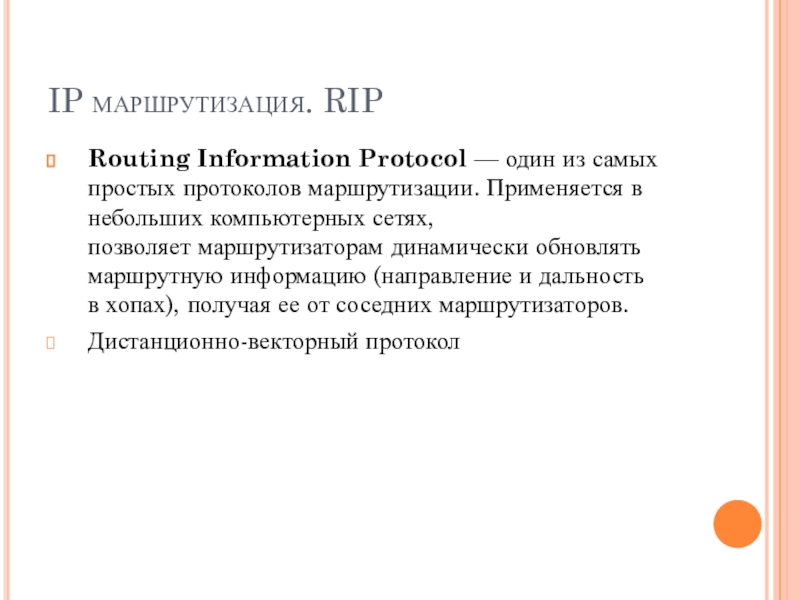

сетях, позволяет маршрутизаторам динамически обновлять маршрутную информацию (направление и дальность в хопах), получая ее от соседних маршрутизаторов.
Дистанционно-векторный протокол

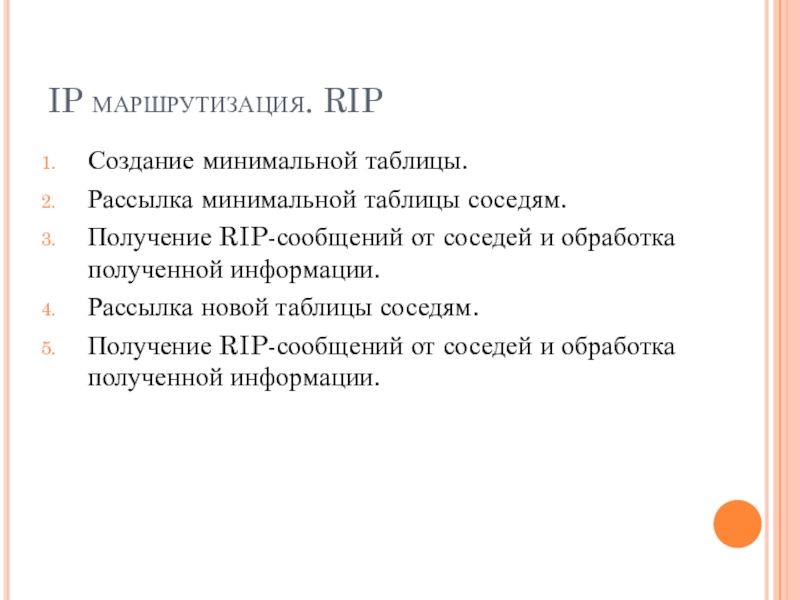

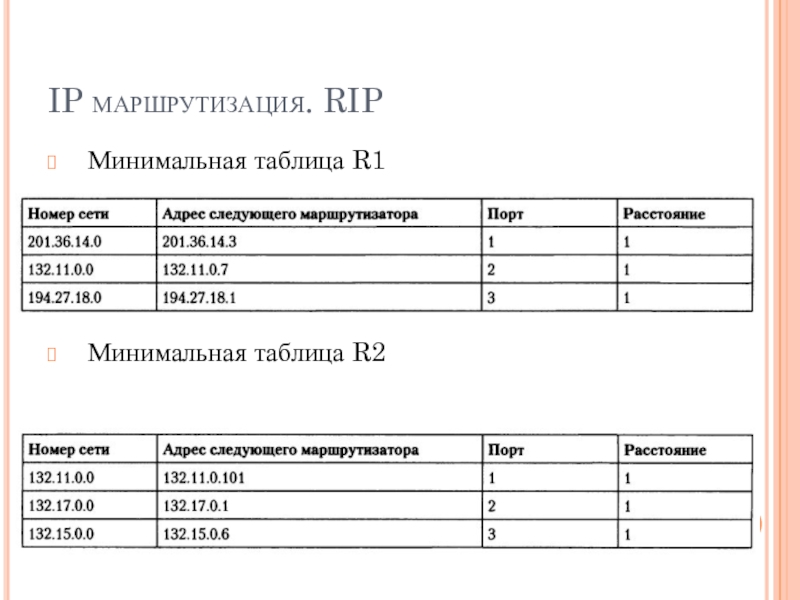

и обработка полученной информации.
Рассылка новой таблицы соседям.
Получение RIP-сообщений от соседей и обработка полученной информации.

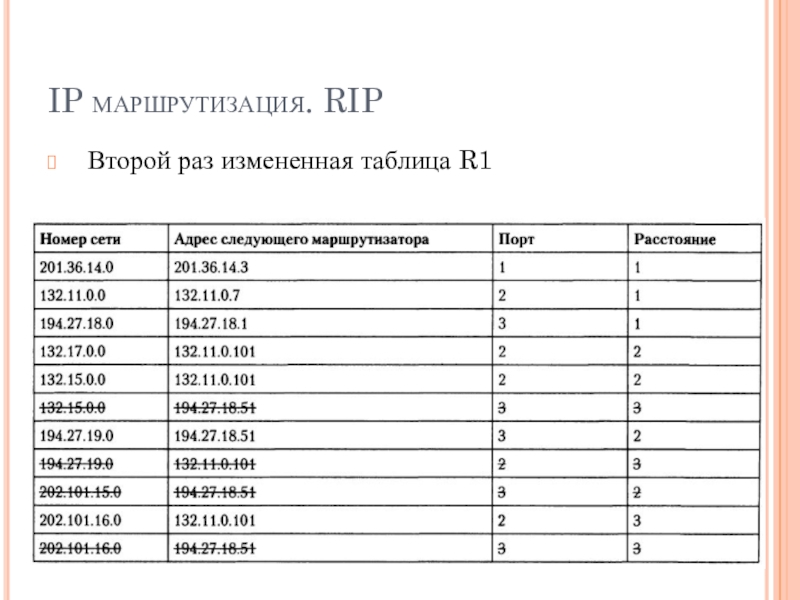

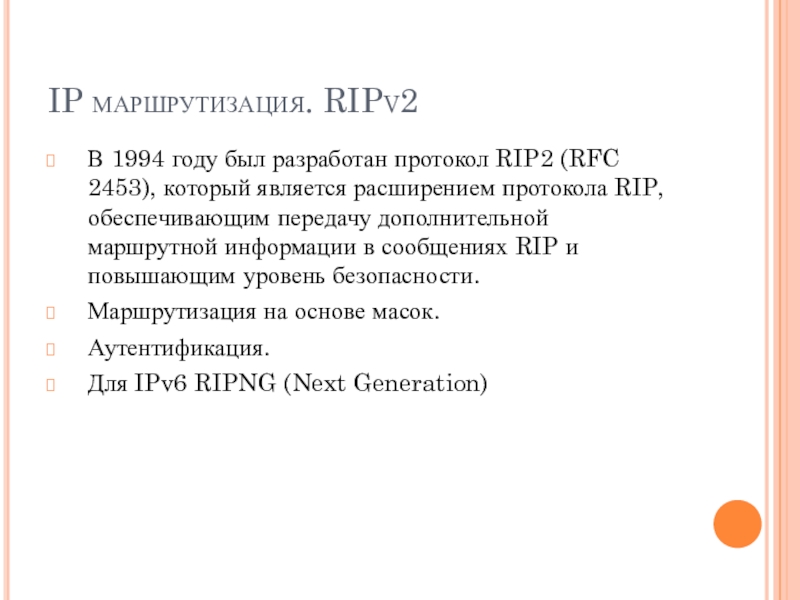

RIP, обеспечивающим передачу дополнительной маршрутной информации в сообщениях RIP и повышающим уровень безопасности.
Маршрутизация на основе масок.
Аутентификация.
Для IPv6 RIPNG (Next Generation)

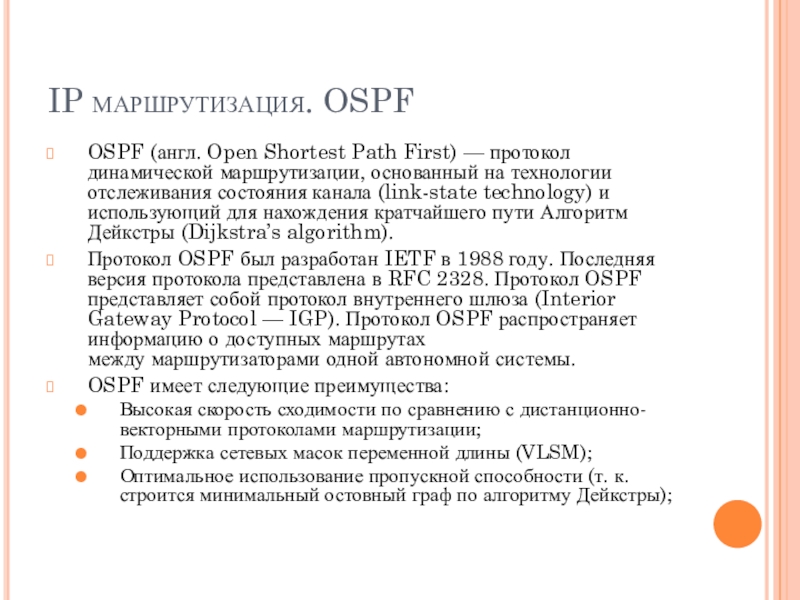

отслеживания состояния канала (link-state technology) и использующий для нахождения кратчайшего пути Алгоритм Дейкстры (Dijkstra’s algorithm).
Протокол OSPF был разработан IETF в 1988 году. Последняя версия протокола представлена в RFC 2328. Протокол OSPF представляет собой протокол внутреннего шлюза (Interior Gateway Protocol — IGP). Протокол OSPF распространяет информацию о доступных маршрутах между маршрутизаторами одной автономной системы.
OSPF имеет следующие преимущества:
Высокая скорость сходимости по сравнению с дистанционно-векторными протоколами маршрутизации;
Поддержка сетевых масок переменной длины (VLSM);
Оптимальное использование пропускной способности (т. к. строится минимальный остовный граф по алгоритму Дейкстры);

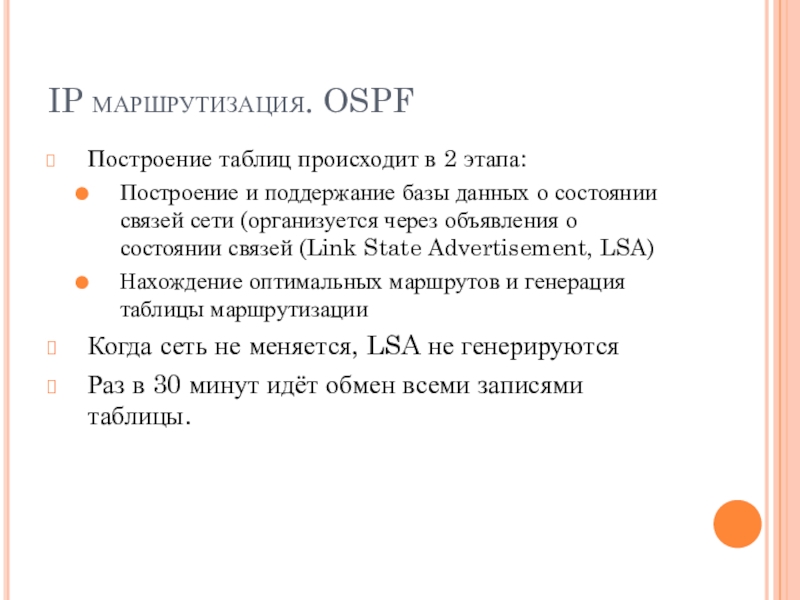

данных о состоянии связей сети (организуется через объявления о состоянии связей (Link State Advertisement, LSA)
Нахождение оптимальных маршрутов и генерация таблицы маршрутизации
Когда сеть не меняется, LSA не генерируются
Раз в 30 минут идёт обмен всеми записями таблицы.

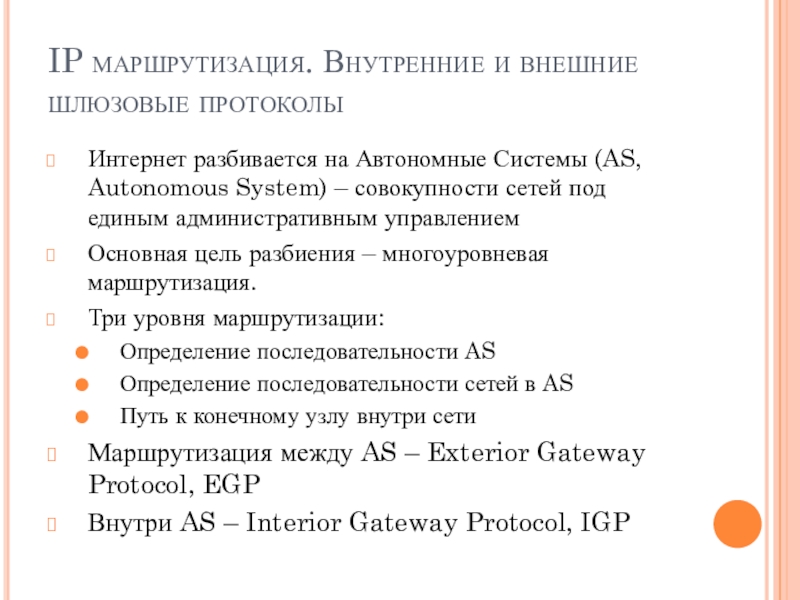

(AS, Autonomous System) – совокупности сетей под единым административным управлением
Основная цель разбиения – многоуровневая маршрутизация.
Три уровня маршрутизации:
Определение последовательности AS
Определение последовательности сетей в AS
Путь к конечному узлу внутри сети
Маршрутизация между AS – Exterior Gateway Protocol, EGP
Внутри AS – Interior Gateway Protocol, IGP

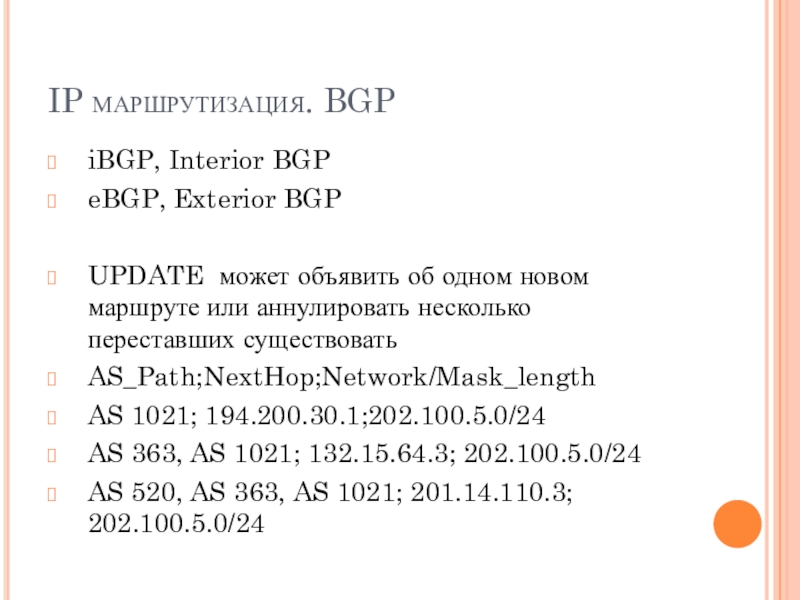

новом маршруте или аннулировать несколько переставших существовать

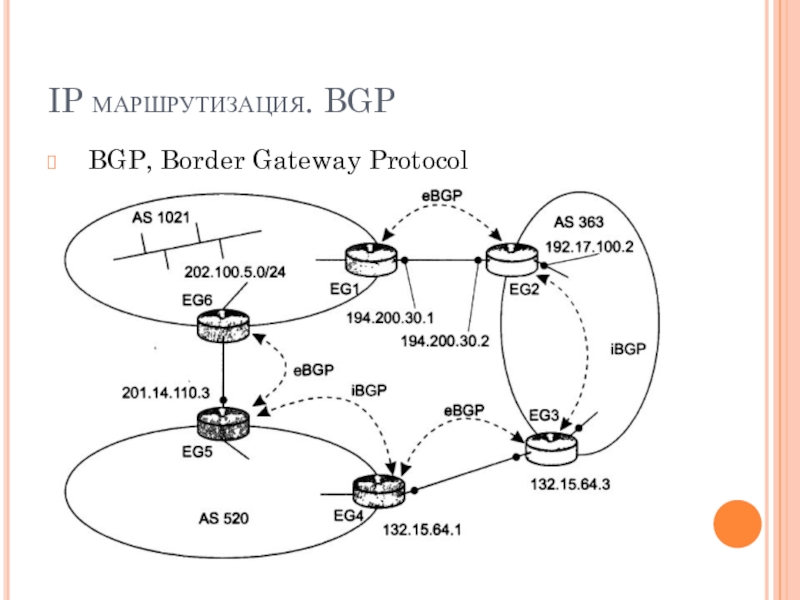

AS_Path;NextHop;Network/Mask_length
AS 1021; 194.200.30.1;202.100.5.0/24
AS 363, AS 1021; 132.15.64.3; 202.100.5.0/24
AS 520, AS 363, AS 1021; 201.14.110.3; 202.100.5.0/24

маршрутам из каждой входной базы (является вопросом локальной конфигурации в том числе)
Расчёт самого выгодного маршрута для каждого из известных пунктов назначения, добавление в локальную базу
Выход из локальной базы и формирование базы для отдельных соседей. Посылаются только маршруты, которые сам использует.

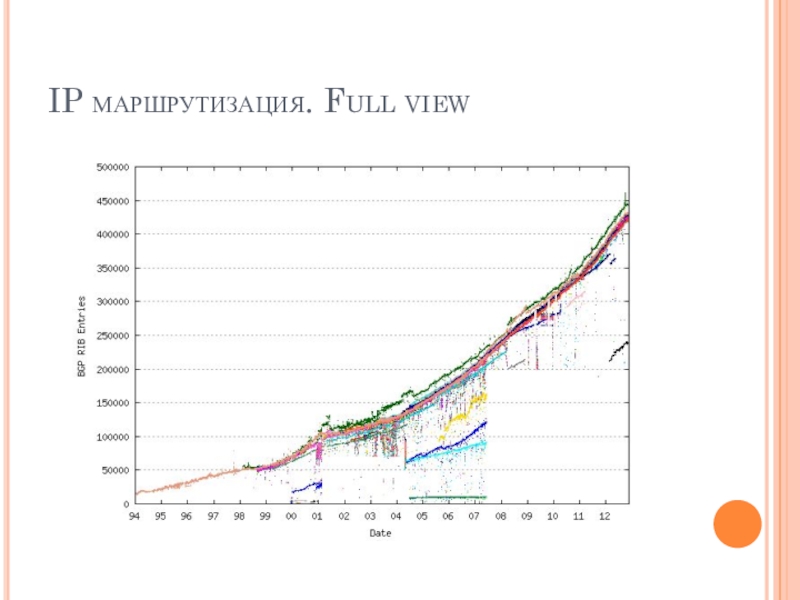

базе данных RIB (routing information base). Маршрутная база данных BGP состоит из трех частей:
ADJ-RIBS-IN: Запоминает маршрутную информацию, которая получена из update-сообщений. Это список маршрутов, из которого можно выбирать. (policy information base - PIB).
LOC-RIB: Содержит локальную маршрутную информацию, которую BGP-маршрутизатор отобрал, руководствуясь маршрутной политикой, из ADJ-RIBS-IN
ADJ-RIBS-OUT: Содержит информацию, которую локальный BGP-маршрутизатор отобрал для рассылки соседям с помощью UPDATE-сообщений.
