Круги Эйлера

Круги Эйлера – это геометрическая схема, которая помогает находить и/или делать более наглядными логические связи между явлениями и понятиями. А также помогает изобразить отношения между каким-либо множеством и его частью.

Круги Эйлера – это тот метод, который наглядно демонстри-рует: лучше один раз увидеть, чем сто раз услышать. Его заслуга в том, что наглядность упрощает рассуждения и помогает быстрее и проще получить ответ.
Метод Эйлера является незаменимым при решении некоторых задач.

являются конструкторами – они выделены в голубой овал. Это часть большого множества «игрушки» и одновременно отдельное множество (ведь конструктором может быть и «Лего», и примитивные конструкторы из кубиков для малышей). Какая-то часть большого множества «игрушки» может быть заводными игрушками. Они не конструкторы, поэтому мы рисуем для них отдельный овал. Желтый овал «заводной автомобиль» относится одновременно к множеству «игрушки» и является частью меньшего множества «заводная игрушка». Поэтому и изображается внутри обоих овалов сразу.

Пример.

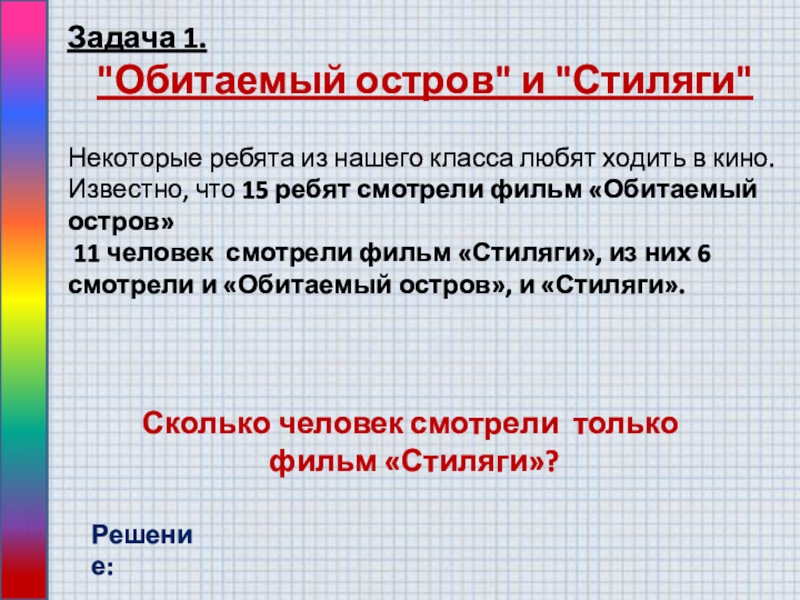

в кино. Известно, что 15 ребят смотрели фильм «Обитаемый остров»
11 человек смотрели фильм «Стиляги», из них 6 смотрели и «Обитаемый остров», и «Стиляги».

Решение:

Сколько человек смотрели только
фильм «Стиляги»?

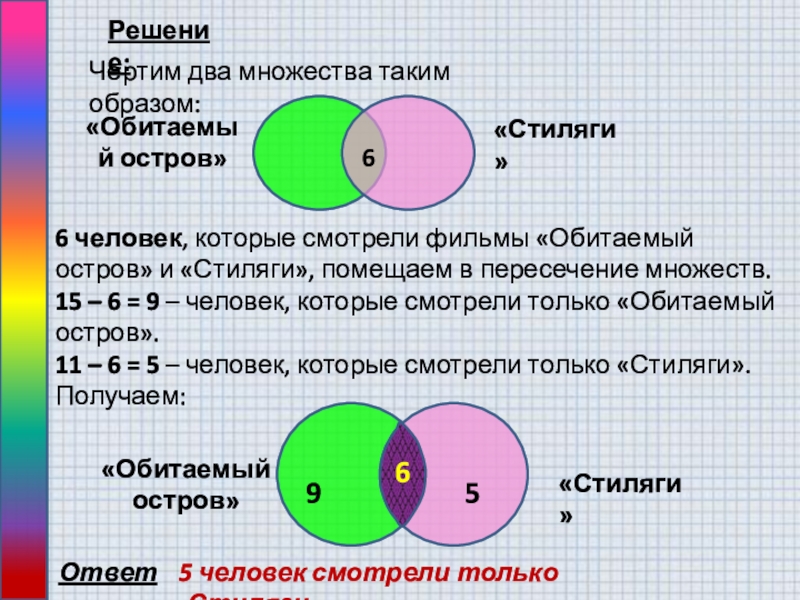

остров» и «Стиляги», помещаем в пересечение множеств.  15 – 6 = 9 – человек, которые смотрели только «Обитаемый остров».  11 – 6 = 5 – человек, которые смотрели только «Стиляги».  Получаем:

«Стиляги»

«Обитаемый остров»

6

Ответ:

5 человек смотрели только «Стиляги».

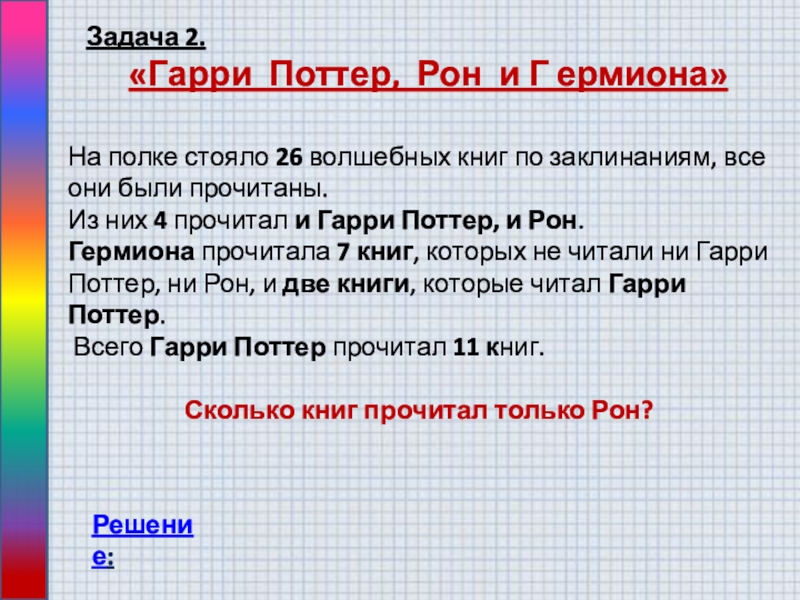

волшебных книг по заклинаниям, все они были прочитаны.
Из них 4 прочитал и Гарри Поттер, и Рон.
Гермиона прочитала 7 книг, которых не читали ни Гарри Поттер, ни Рон, и две книги, которые читал Гарри Поттер.
Всего Гарри Поттер прочитал 11 книг.

Сколько книг прочитал только Рон?

Решение:

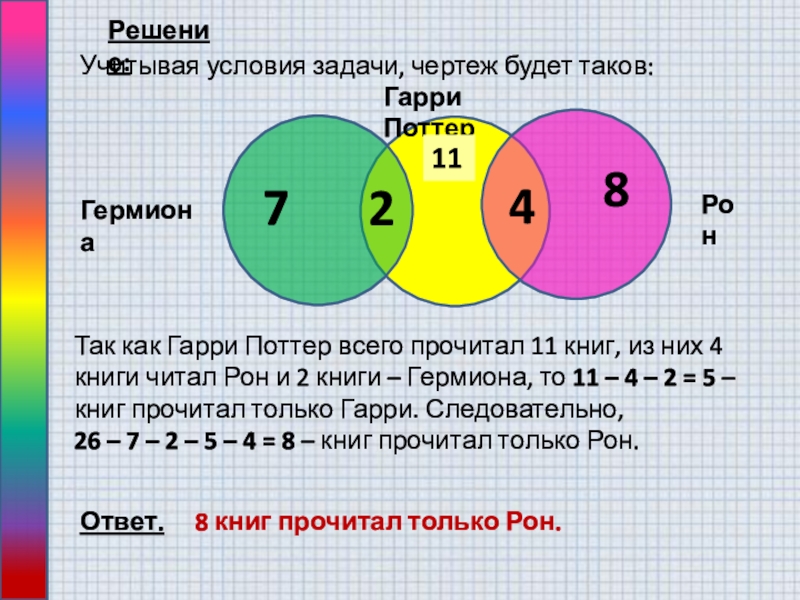

прочитал 11 книг, из них 4 книги читал Рон и 2 книги – Гермиона, то 11 – 4 – 2 = 5 – книг прочитал только Гарри. Следовательно,  26 – 7 – 2 – 5 – 4 = 8 – книг прочитал только Рон.

Ответ.

8 книг прочитал только Рон.

11

8

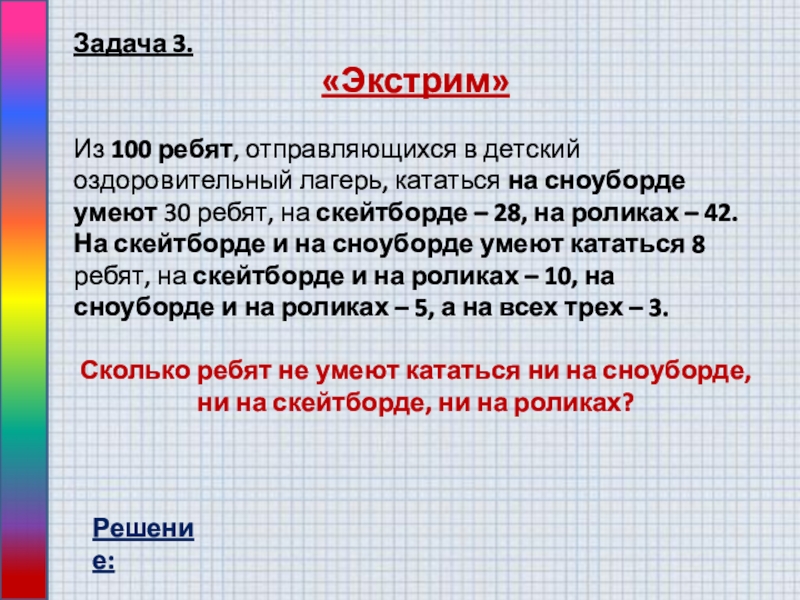

сноуборде умеют 30 ребят, на скейтборде – 28, на роликах – 42.
На скейтборде и на сноуборде умеют кататься 8 ребят, на скейтборде и на роликах – 10, на сноуборде и на роликах – 5, а на всех трех – 3.

Сколько ребят не умеют кататься ни на сноуборде, ни на скейтборде, ни на роликах?

Решение:

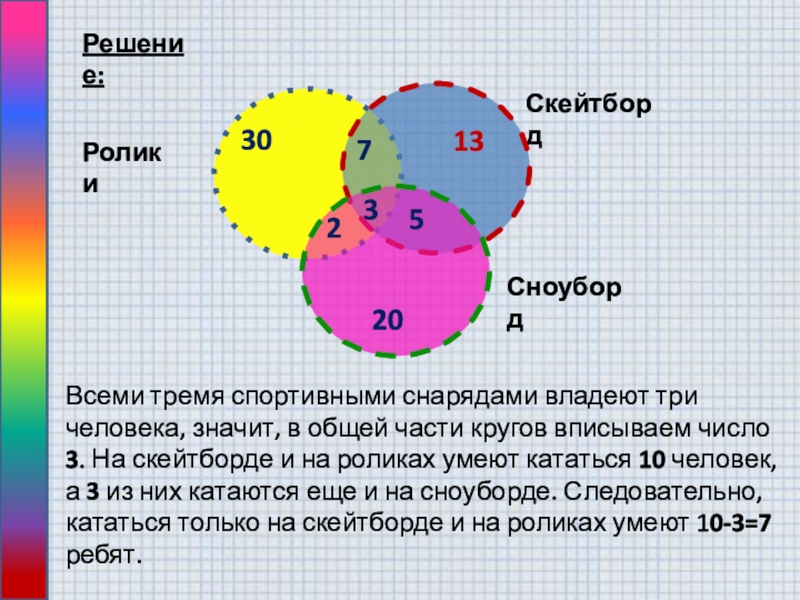

кругов вписываем число 3. На скейтборде и на роликах умеют кататься 10 человек, а 3 из них катаются еще и на сноуборде. Следовательно, кататься только на скейтборде и на роликах умеют 10-3=7 ребят.

Ролики

Скейтборд

30

13

20

7

3

2

5

Сноуборд

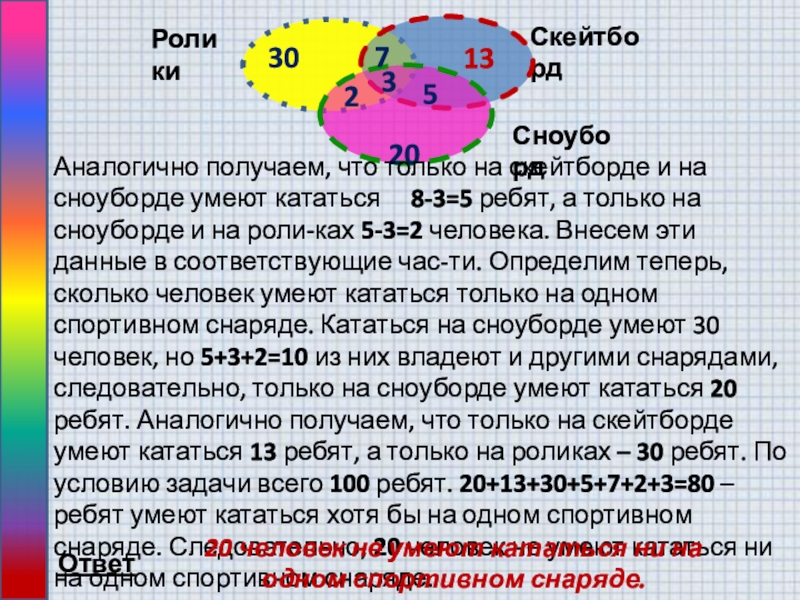

8-3=5 ребят, а только на сноуборде и на роли-ках 5-3=2 человека. Внесем эти данные в соответствующие час-ти. Определим теперь, сколько человек умеют кататься только на одном спортивном снаряде. Кататься на сноуборде умеют 30 человек, но 5+3+2=10 из них владеют и другими снарядами, следовательно, только на сноуборде умеют кататься 20 ребят. Аналогично получаем, что только на скейтборде умеют кататься 13 ребят, а только на роликах – 30 ребят. По условию задачи всего 100 ребят. 20+13+30+5+7+2+3=80 – ребят умеют кататься хотя бы на одном спортивном снаряде. Следовательно, 20 человек не умеют кататься ни на одном спортивном снаряде.

Ответ.

20 человек не умеют кататься ни на одном спортивном снаряде.

некоторого сегмента сети интернет.

Какое количество страниц (в тысячах) будет найдено по запросу Крейсер & Линкор?

Считается, что все вопросы выполняются практически одно-временно, так что набор страниц, содержащих все искомые слова, не изменялся за время выполнения запросов.

Решение:

2 и 3 используем, чтобы обозначить получен-ные в итоге области.

Опираясь на условия задачи, составим уравнения:
Крейсер | Линкор: 1 + 2 + 3 = 7000
Крейсер: 1 + 2 = 4800
Линкор: 2 + 3 = 4500

Чтобы найти Крейсер & Линкор (обозначенный на чертеже как область 2), подставим уравнение (2) в уравнение (1) и выясним, что:
4800 + 3 = 7000, откуда получаем 3 = 2200.
Теперь этот результат мы можем подставить в уравнение (3) и выяснить, что:
2 + 2200 = 4500, откуда 2 = 2300.

Ответ:

2300

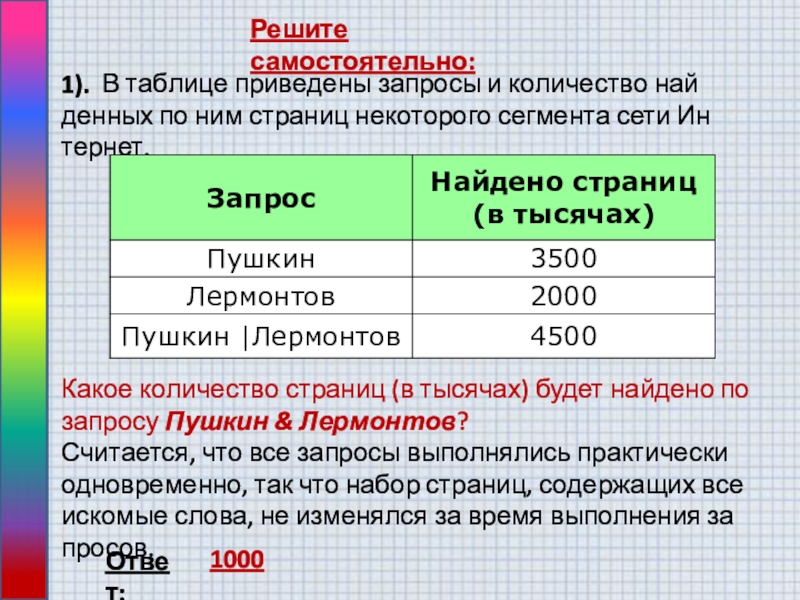

стра­ниц не­ко­то­ро­го сег­мен­та сети Ин­тер­нет.

Какое ко­ли­че­ство стра­ниц (в ты­ся­чах) будет най­де­но по за­про­су Пуш­кин & Лер­мон­тов?
Счи­та­ет­ся, что все за­про­сы вы­пол­ня­лись прак­ти­че­ски од­но­вре­мен­но, так что набор стра­ниц, со­дер­жа­щих все ис­ко­мые слова, не из­ме­нял­ся за время вы­пол­не­ния за­про­сов.

Ответ:

1000

стра­ниц не­ко­то­ро­го сег­мен­та сети Ин­тер­нет.

Какое ко­ли­че­ство стра­ниц (в ты­ся­чах) будет най­де­но по за­про­су Пекин & Токио?
Счи­та­ет­ся, что все за­про­сы вы­пол­ня­лись прак­ти­че­ски од­но­вре­мен­но, так что набор стра­ниц, со­дер­жа­щих все ис­ко­мые слова, не из­ме­нял­ся за время вы­пол­не­ния за­про­сов.

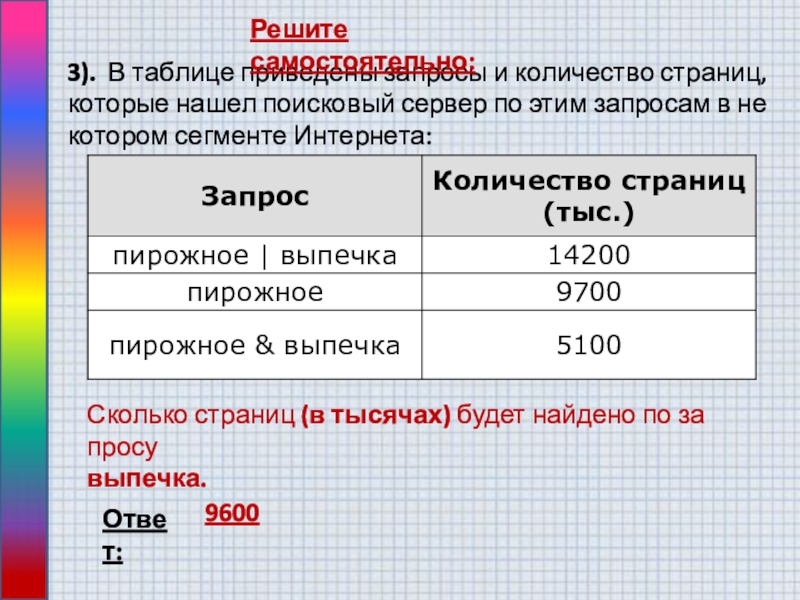

сер­вер по этим за­про­сам в не­ко­то­ром сег­мен­те Ин­тер­не­та:

Решите самостоятельно:

Сколь­ко стра­ниц (в ты­ся­чах) будет най­де­но по за­про­су
вы­печ­ка.

Ответ:

9600

не­ко­то­ро­го сег­мен­та сети Ин­тер­нет.

Решите самостоятельно:

По за­про­су Ди­на­мо & Красс ни одной стра­ни­цы най­де­но не было.Какое ко­ли­че­ство стра­ниц (в ты­ся­чах) будет най­де­но по за­про­су Спар­так | Ди­на­мо | Красс ?
Счи­та­ет­ся, что все за­про­сы вы­пол­ня­лись прак­ти­че­ски од­но­вре­мен­но, так что набор стра­ниц, со­дер­жа­щих все ис­ко­мые слова, не из­ме­нял­ся за время вы­пол­не­ния за­про­сов.

Ответ:

58300

не­ко­то­ро­го сег­мен­та сети Ин­тер­нет:

Решите самостоятельно:

Какое ко­ли­че­ство стра­ниц (в тыс.) будет най­де­но по за­про­су
(Ильф & Пет­ров & Остап)|(Ильф & Пет­ров & Бен­дер)?
Счи­та­ет­ся, что все за­про­сы вы­пол­ня­лись прак­ти­че­ски од­но­вре­мен­но, так что набор стра­ниц, со­дер­жа­щих все ис­ко­мые слова, не из­ме­нял­ся за время вы­пол­не­ния за­про­сов.

Ответ:

960

Подсказка

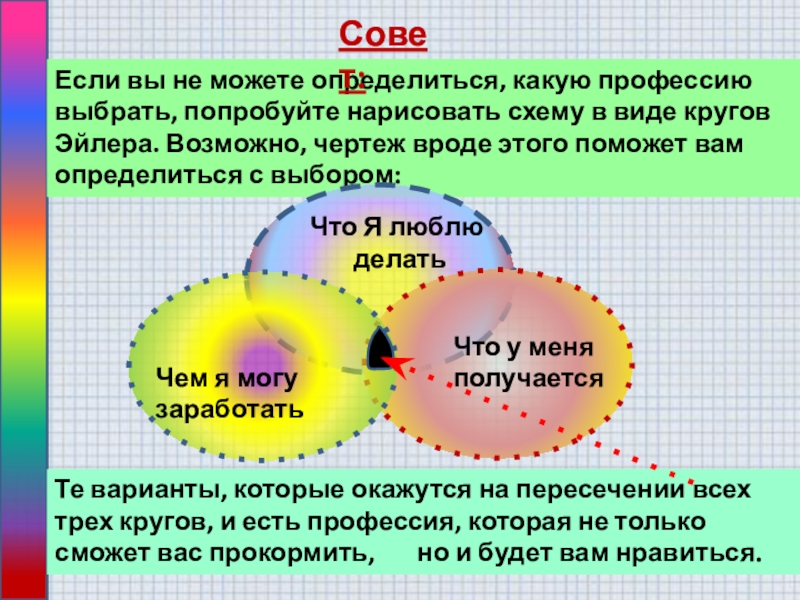

в виде кругов Эйлера. Возможно, чертеж вроде этого поможет вам определиться с выбором:

Совет:

Те варианты, которые окажутся на пересечении всех трех кругов, и есть профессия, которая не только сможет вас прокормить, но и будет вам нравиться.

Что Я люблю
делать

Что у меня
получается

Чем я могу
заработать
