Презентация, доклад на тему Презентація з практичного курсу інформатики на тему: Графічний запис алгоритму. Блок-схеми

застосування яких до оброблюваних даних за скінчену кількість кроків дасть змогу отримати результати обробки; зрозумілий та точний наказ виконавцеві зробити у певній послідовності дії над заданими об'єктами, що приводять виконавця після скінченої кількості кроків до досягнення зазначеної мети (вирішення поставленої задачі).

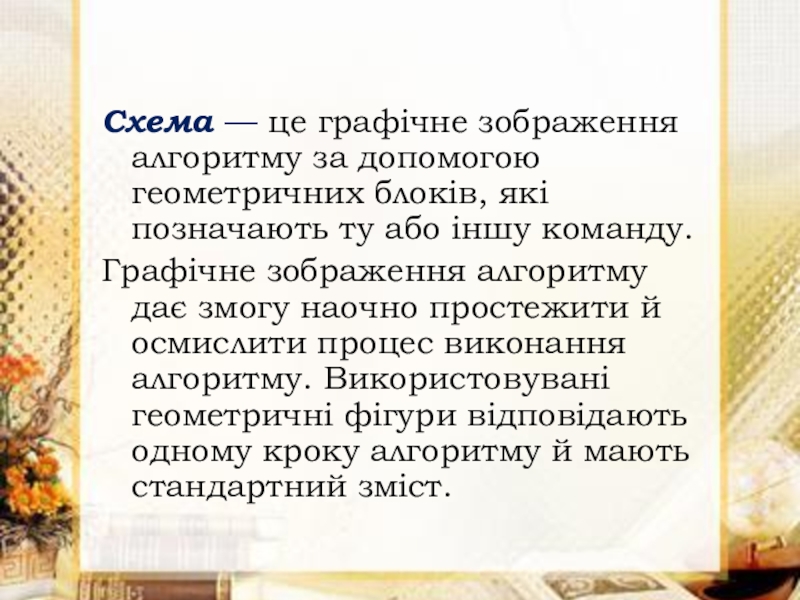

позначають ту або іншу команду.

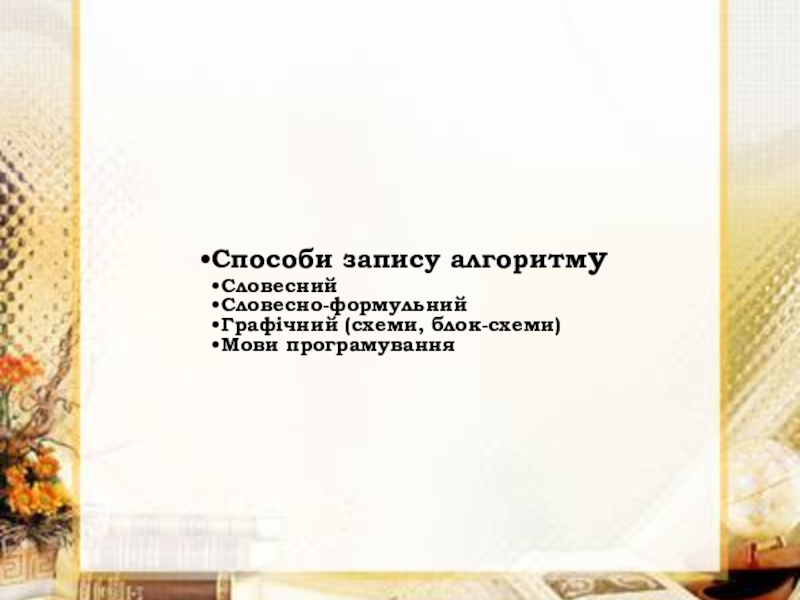

Графічне зображення алгоритму дає змогу наочно простежити й осмислити процес виконання алгоритму. Використовувані геометричні фігури відповідають одному кроку алгоритму й мають стандартний зміст.

з яких відображає один з етапів процесу рішення задачі та містить у собі текст відповідної команди;
2-й тип — лінії зі стрілками, які вказують послідовність (порядок) виконання етапів. У цілому такий спосіб запису алго­ритмів можна розглядати як своєрідну алгоритмічну мову — сис­тему позначень і правил для однотипного запису алгоритмів та їх виконання.

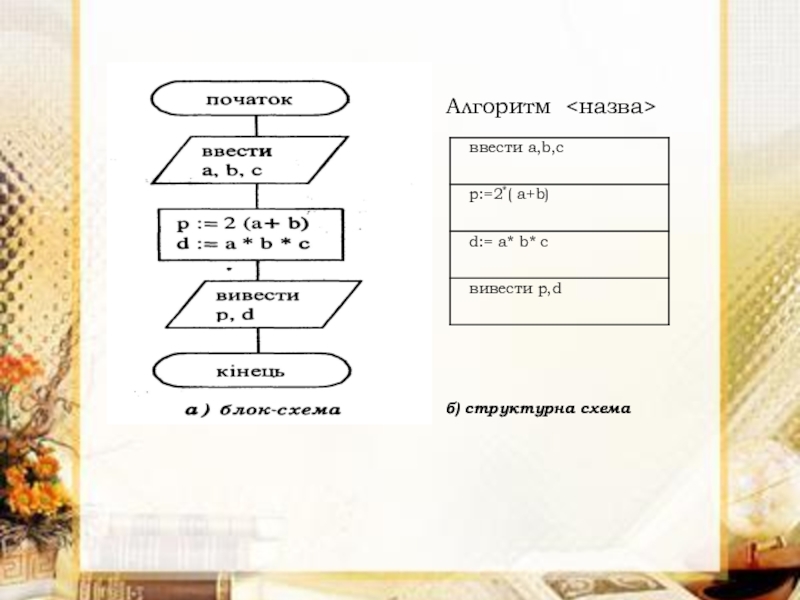

схеми.

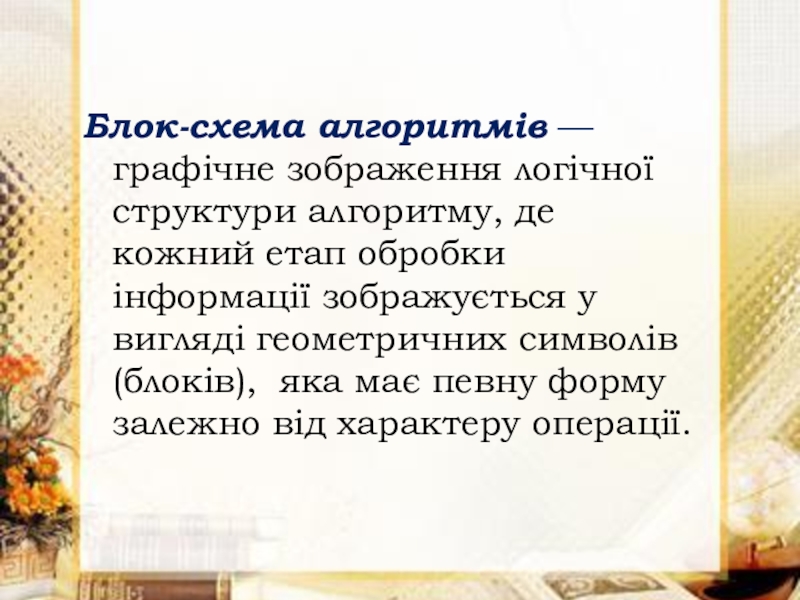

обробки інформації зображується у вигляді геометричних символів (блоків), яка має певну форму залежно від характеру операції.

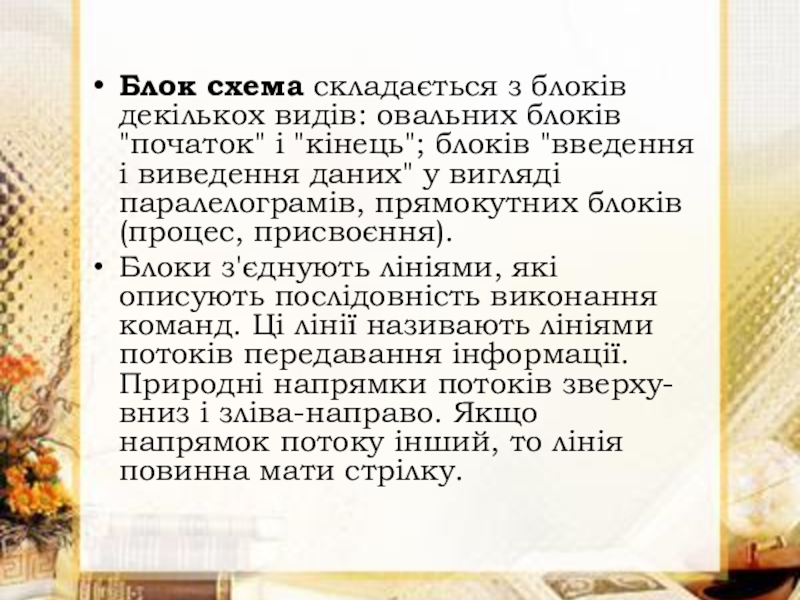

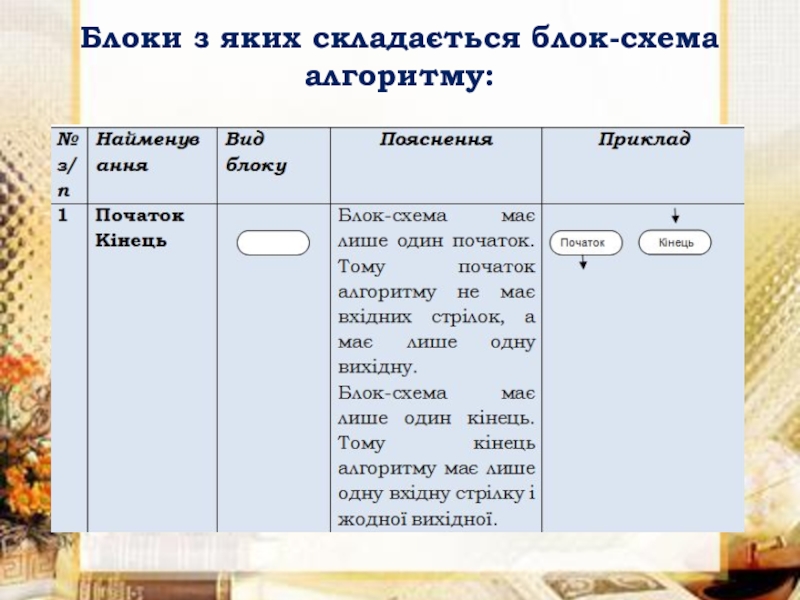

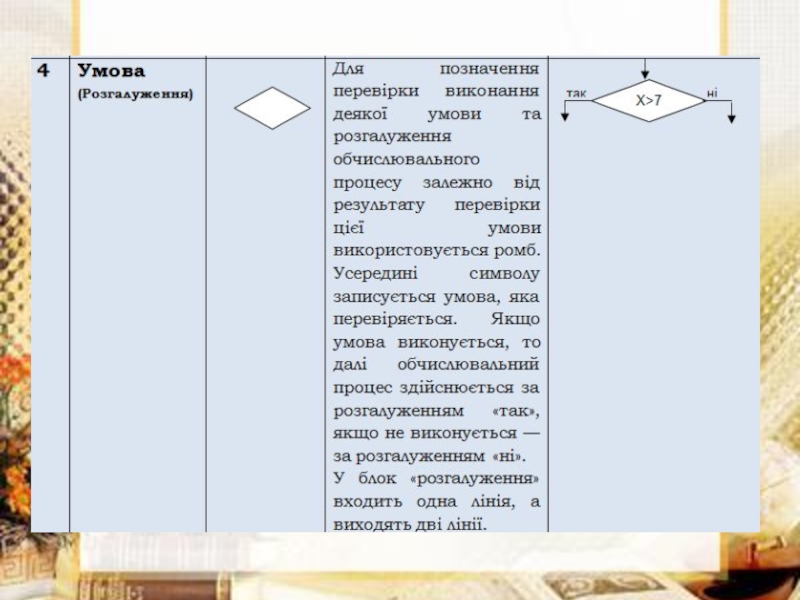

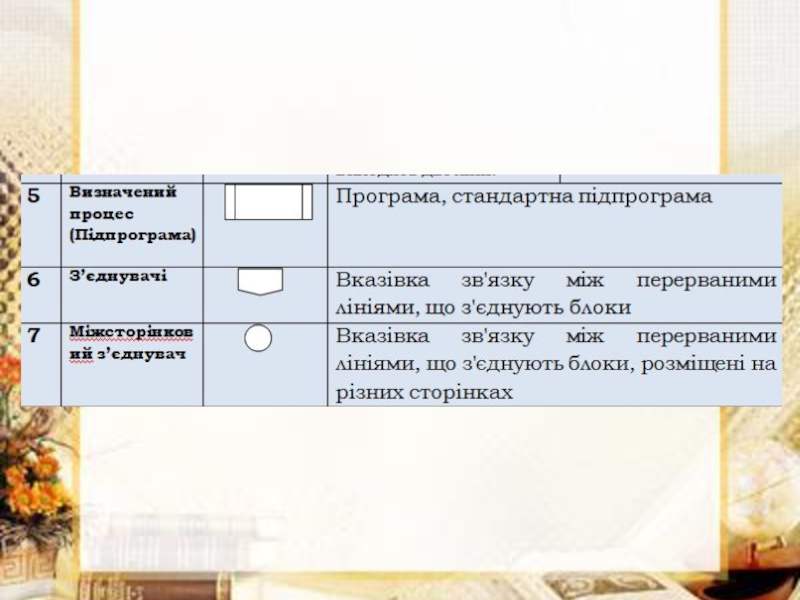

"кінець"; блоків "введення і виведення даних" у вигляді паралелограмів, прямокутних блоків (процес, присвоєння).
Блоки з'єднують лініями, які описують послідовність виконання команд. Ці лінії називають лініями потоків передавання інформації. Природні напрямки потоків зверху-вниз і зліва-направо. Якщо напрямок потоку інший, то лінія повинна мати стрілку.

команда алгоритму представляється у вигляді геометричних символів, які мають певну конфігурацію, в залежності від характеру дій, що будуть виконуватись.
Геометричні символи з’єднуються між собою лініями або стрілками, які вказують порядок виконання дій.

одний.
Порядок розміщення блоків визначає порядок виконання команд.

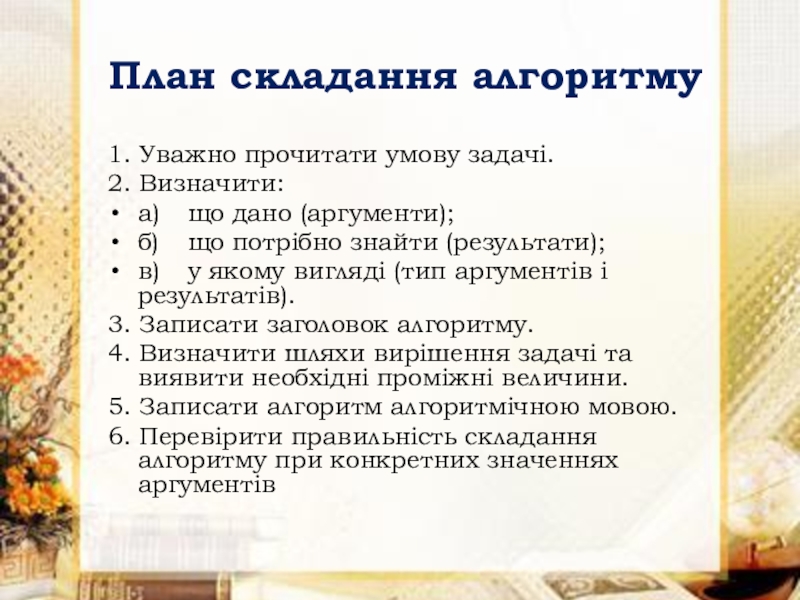

знайти (результати);
в) у якому вигляді (тип аргументів і результатів).
3. Записати заголовок алгоритму.
4. Визначити шляхи вирішення задачі та виявити необхідні проміжні величини.
5. Записати алгоритм алгоритмічною мовою.
6. Перевірити правильність складання алгоритму при конк­ретних значеннях аргументів

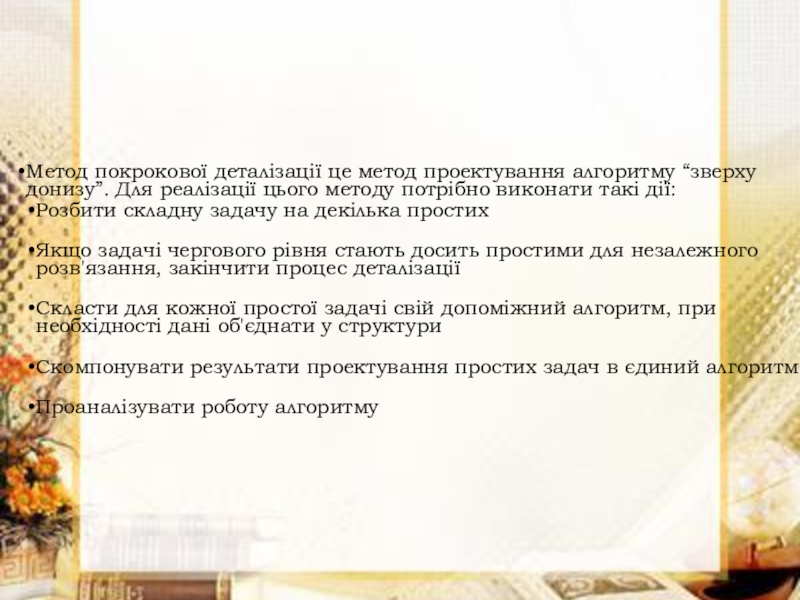

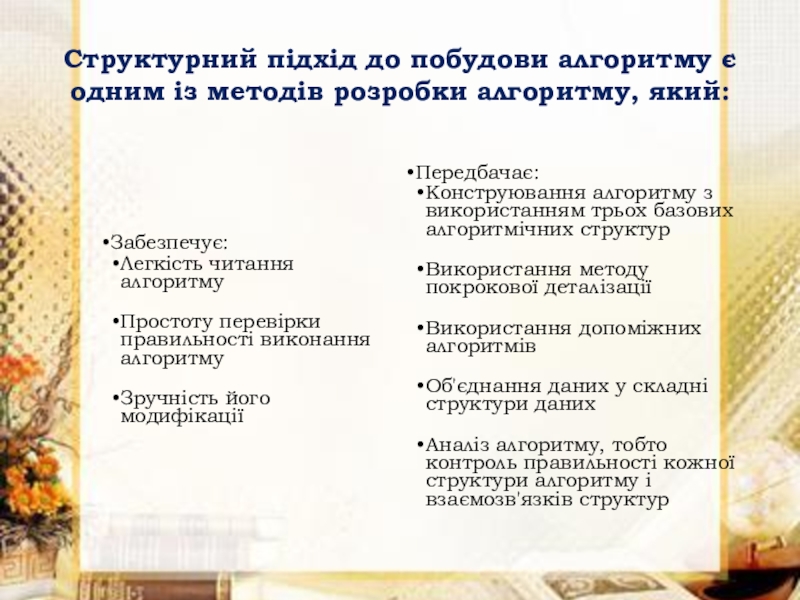

який:

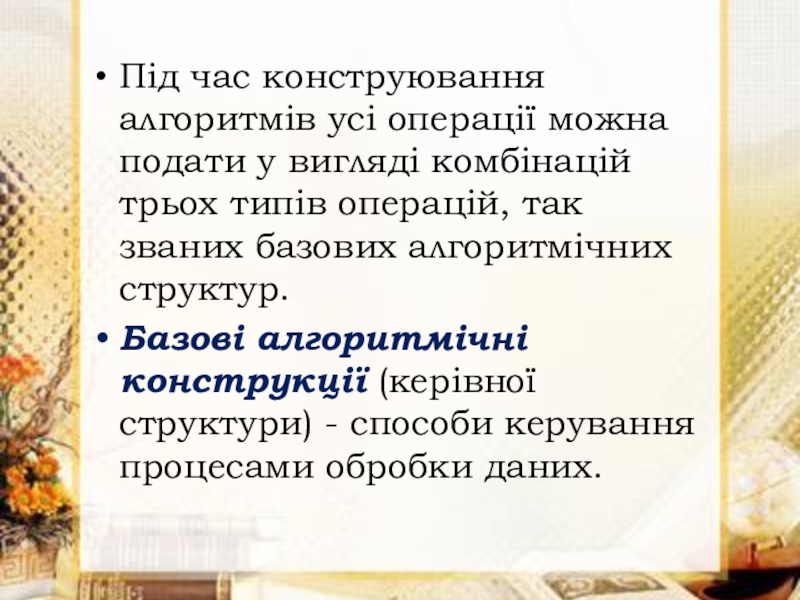

трьох типів операцій, так званих базових ал­горитмічних структур.
Базові алгоритмічні конструкції (керівної структури) - способи керування процесами обробки даних.

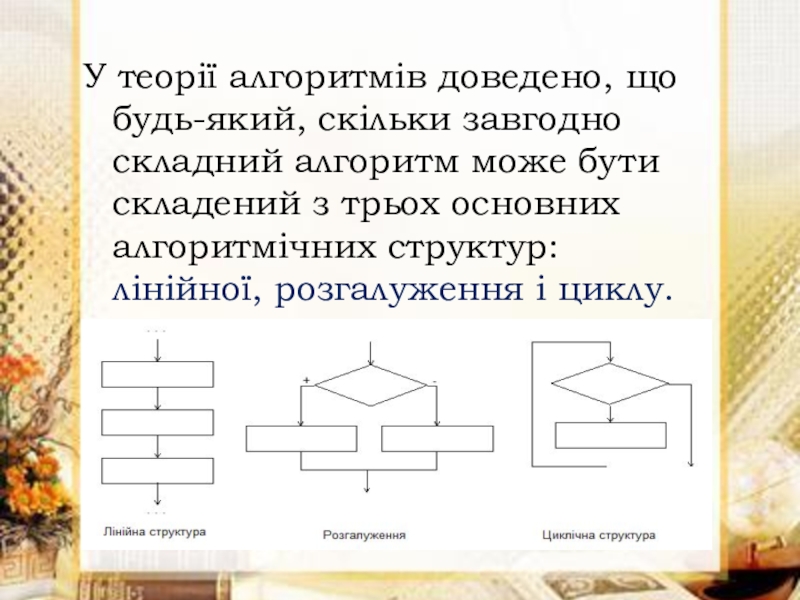

бути складений з трьох основних алгоритмічних структур: лінійної, розгалуження і циклу.

описує обчислювальний процес, у якому етапи виконуються послідовно, тобто лінійно (один за одним незалежно від жодних умов).

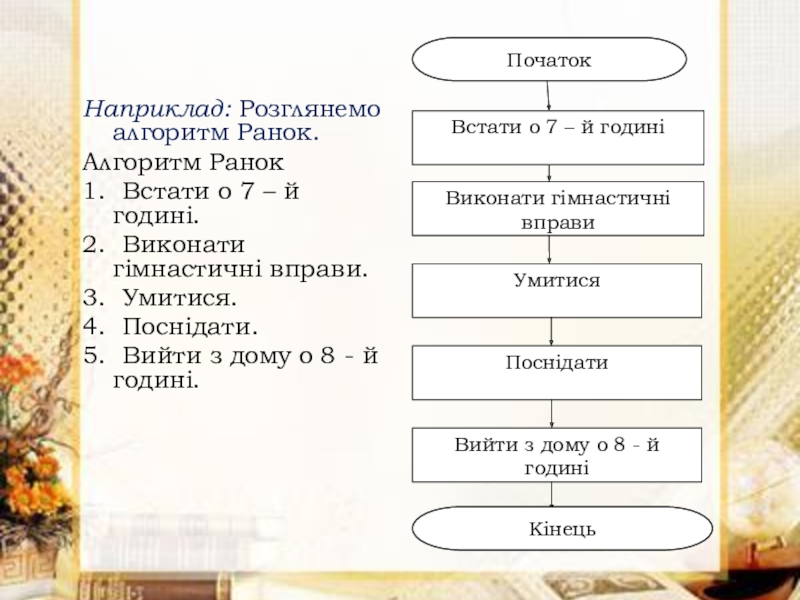

годині.
2. Виконати гімнастичні вправи.
3. Умитися.
4. Поснідати.
5. Вийти з дому о 8 - й годині.

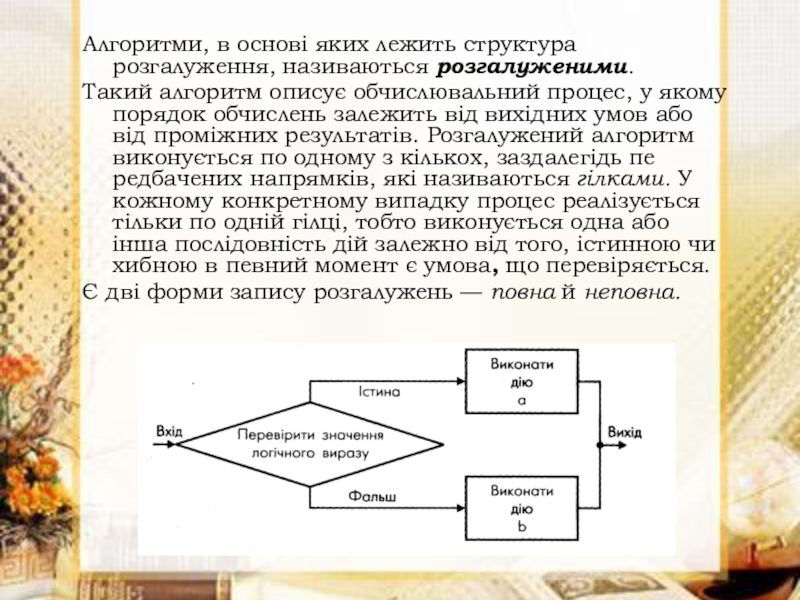

описує обчис­лювальний процес, у якому порядок обчислень залежить від вихідних умов або від проміжних результатів. Розгалужений алгоритм виконується по одному з кількох, заздалегідь пе­редбачених напрямків, які називаються гілками. У кожному конкретному випадку процес реалізується тільки по одній гілці, тобто виконується одна або інша послідовність дій за­лежно від того, істинною чи хибною в певний момент є умова, що перевіряється.
Є дві форми запису розгалужень — повна й неповна.

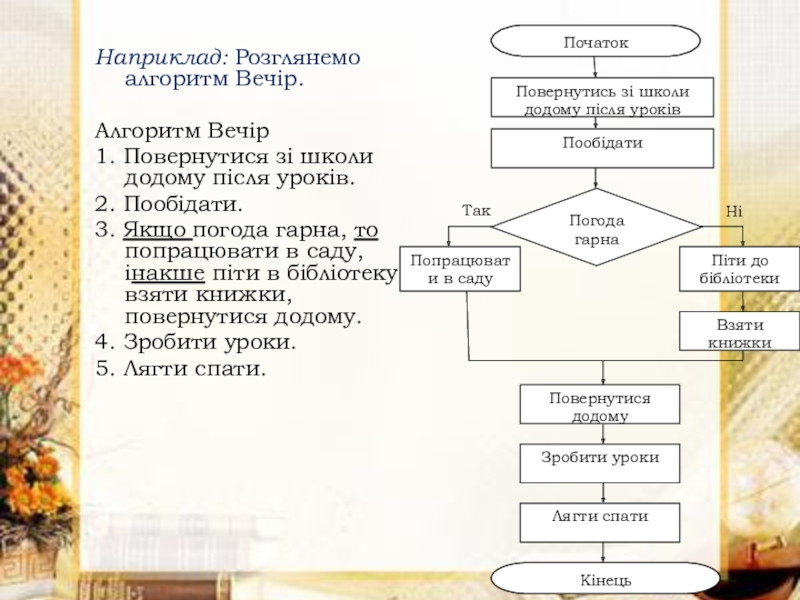

Пообідати.
3. Якщо погода гарна, то попрацювати в саду, інакше піти в бібліотеку, взяти книжки, повернутися додому.
4. Зробити уроки.
5. Лягти спати.

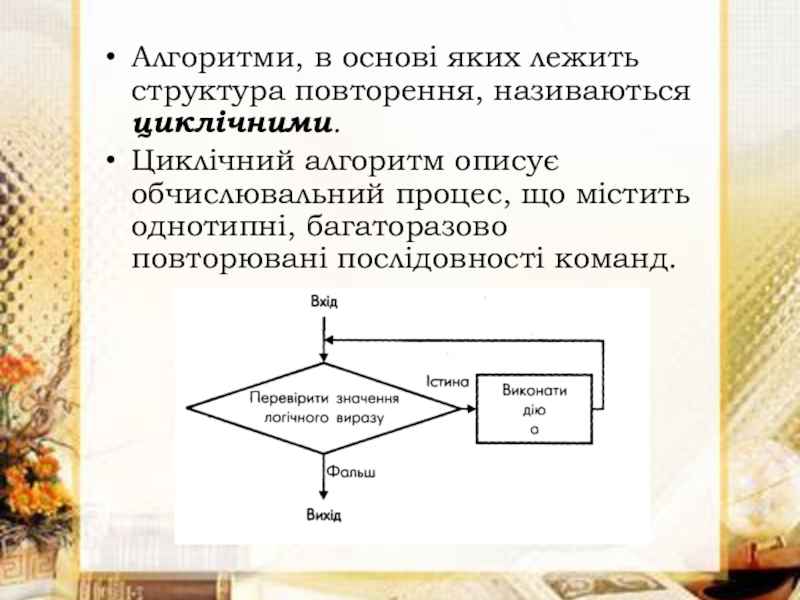

описує обчислювальний процес, що містить однотипні, багаторазово повторювані послідовності команд.

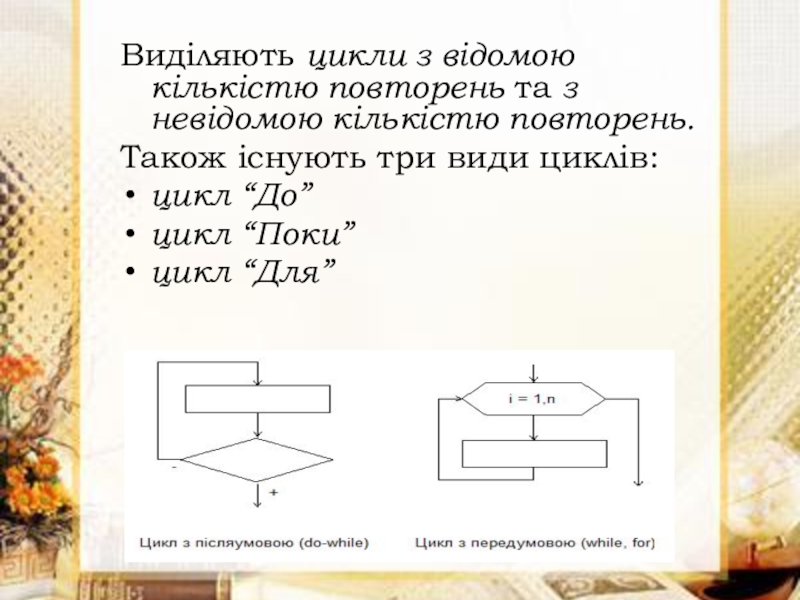

Також існують три види циклів:
цикл “До”
цикл “Поки”
цикл “Для”

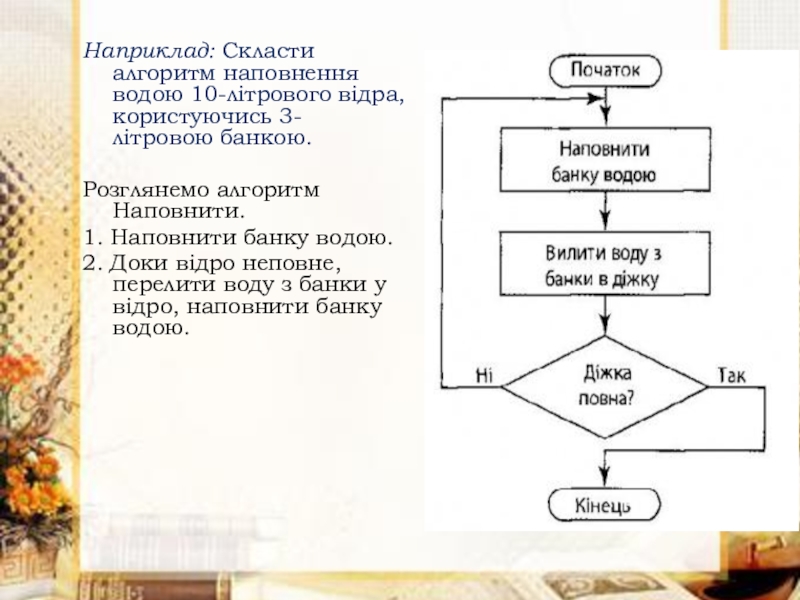

Розглянемо алгоритм Наповнити.
1. Наповнити банку водою.
2. Доки відро неповне, перелити воду з банки у відро, наповнити банку водою.

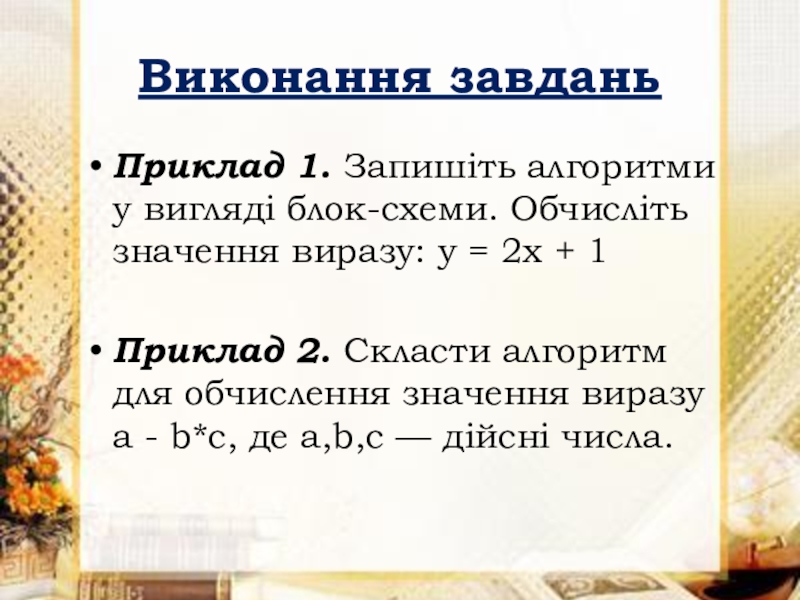

у = 2х + 1

Приклад 2. Скласти алгоритм для обчислення значення виразу а - b*с, де а,b,с — дійсні числа.

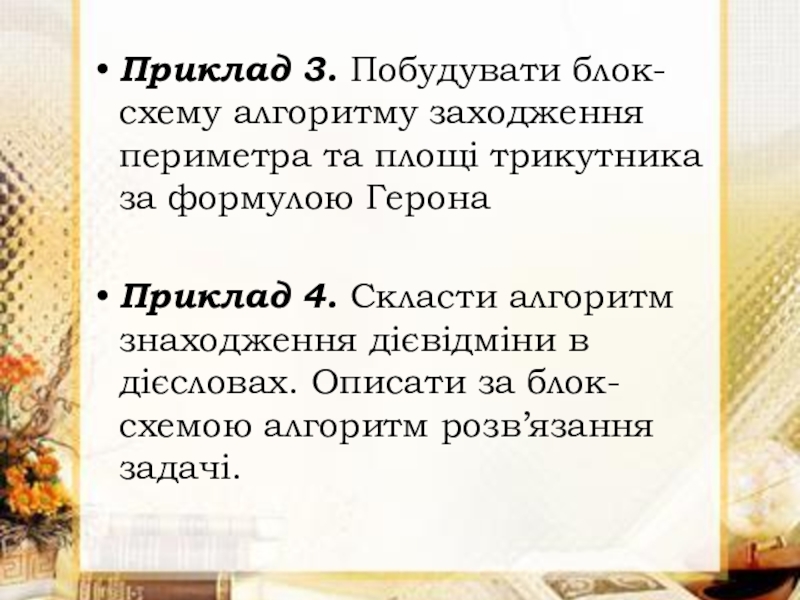

Герона

Приклад 4. Скласти алгоритм знаходження дієвідміни в дієсловах. Описати за блок-схемою алгоритм розв’язання задачі.

Описати за блок-схемою алгоритм розв’язання задачі.

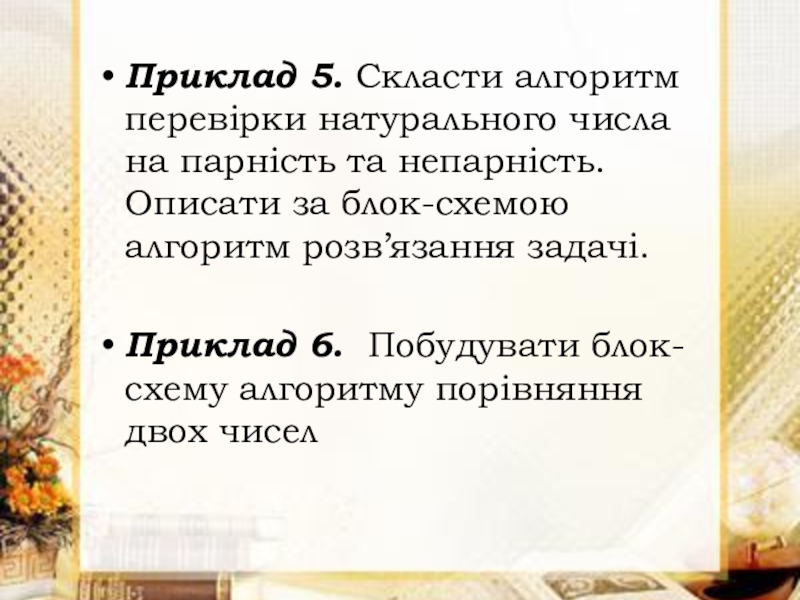

Приклад 6.  Побудувати блок-схему алгоритму порівняння двох чисел

a, b. Вияснити які ці числа по відношенню один до одного.
2. Дано два числа a, b. Вияснити які ці числа по відношенню один до одного.

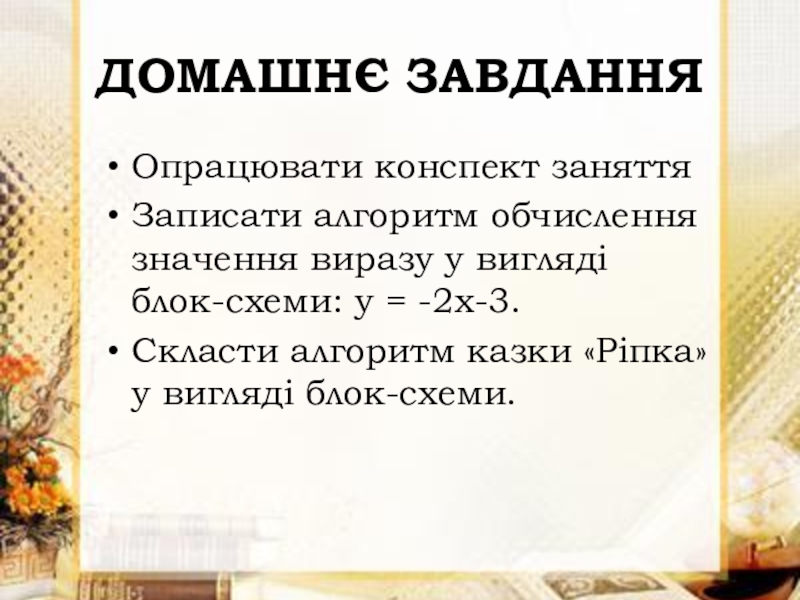

у = -2х-3.
Скласти алгоритм казки «Ріпка» у вигляді блок-схеми.
