Презентация, доклад Урок 8-16 ФГОС Растровые изображения на экране монитора
Содержание
- 1. Презентация Урок 8-16 ФГОС Растровые изображения на экране монитора
- 2. ГРАФИЧЕСКИЕ РЕЖИМЫ ЭКРАНА МОНИТОРАКачество изображения на
- 3. Разрешение экрана монитора - произведение количества строк
- 4. Чем больше пространственное разрешение и глубина цвета,
- 5. *ГРАФИЧЕСКИЕ РЕЖИМЫ ЭКРАНА МОНИТОРАВ операционных системах
- 6. Рассмотрим формирование на экране монитора растрового изображения,
- 7. *ГРАФИЧЕСКИЕ РЕЖИМЫ ЭКРАНА МОНИТОРАВ памяти компьютера
- 8. Коды цветов точек считываются компьютером с определенной
- 9. ЗАДАЧА*Дано:Диагональ = 15" Размер точки = 0,28
- 10. ЗАДАЧА*4) По теореме Пифагора составим уравнение, из
- 11. ДОМАШНЕЕ ЗАДАНИЕ:Конспект (читать записи в тетради);§ 2.2.2 + устно вопросы после §.*
ГРАФИЧЕСКИЕ РЕЖИМЫ ЭКРАНА МОНИТОРАКачество изображения на экране монитора зависит от величины пространственного разрешения и глубины цвета.*Эти два параметра задают графический режим экрана монитора.
Слайд 18 КЛАСС
УРОК 16
Презентация подготовлена
учителем информатики
Дорониной М.А.
*
(С) сентябрь 2014
РАСТРОВЫЕ ИЗОБРАЖЕНИЯ

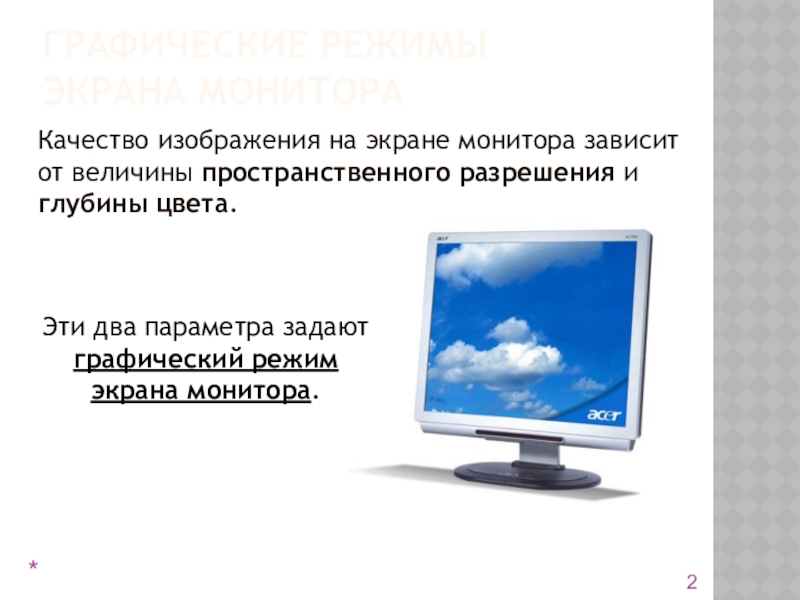

Слайд 2ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА
Качество изображения на экране монитора зависит от величины
пространственного разрешения и глубины цвета.
*
Эти два параметра задают графический режим экрана монитора.
Слайд 3Разрешение экрана монитора - произведение количества строк изображения на количество точек
в строке.
*
ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА
Пространственное разрешение монитора может быть различным (800 х 600, 1024 х 768, 1152 х 864, 1280 х 1024 и другие).
1 2 3 …………………………...........… 800
1
2
3
…
…
…
600
……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………...
………………………………………

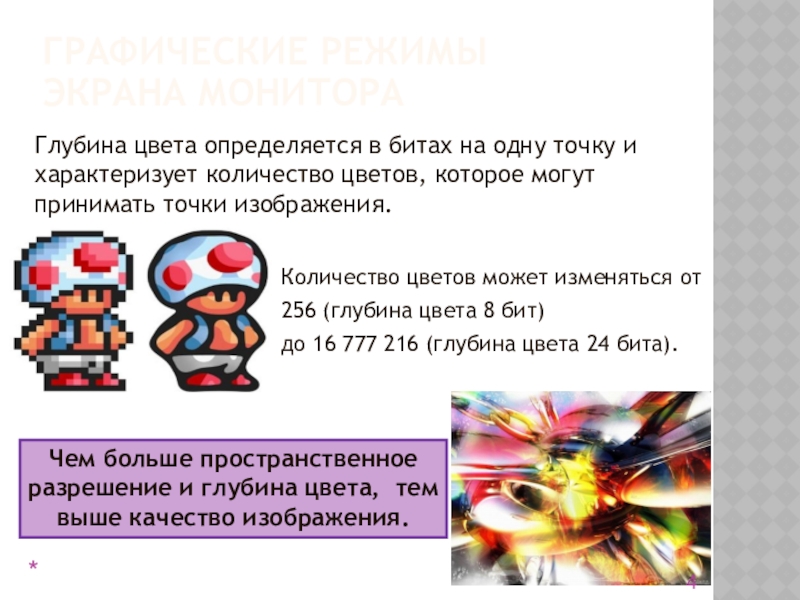

Слайд 4Чем больше пространственное разрешение и глубина цвета, тем выше качество изображения.
*
ГРАФИЧЕСКИЕ
РЕЖИМЫ
ЭКРАНА МОНИТОРА
Глубина цвета определяется в битах на одну точку и характеризует количество цветов, которое могут принимать точки изображения.
Количество цветов может изменяться от
256 (глубина цвета 8 бит)
до 16 777 216 (глубина цвета 24 бита).

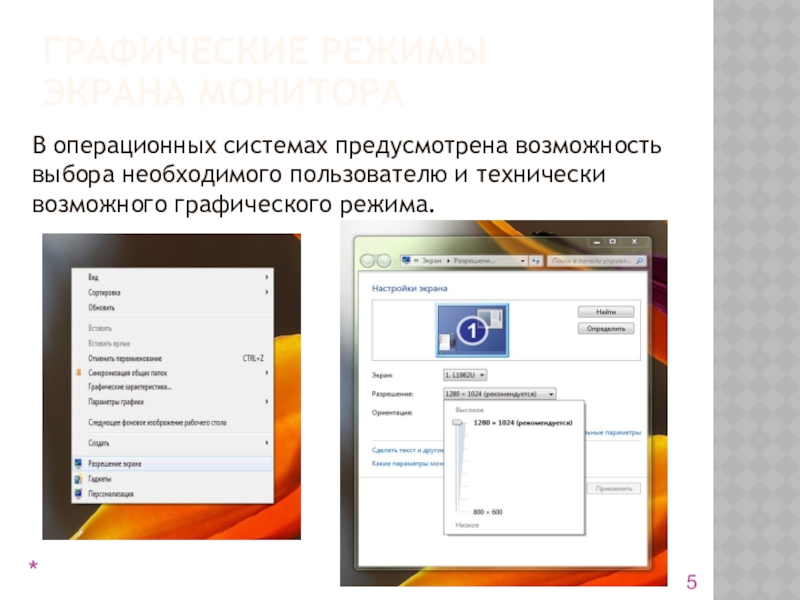

Слайд 5*
ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА
В операционных системах предусмотрена возможность выбора необходимого пользователю
и технически возможного графического режима.

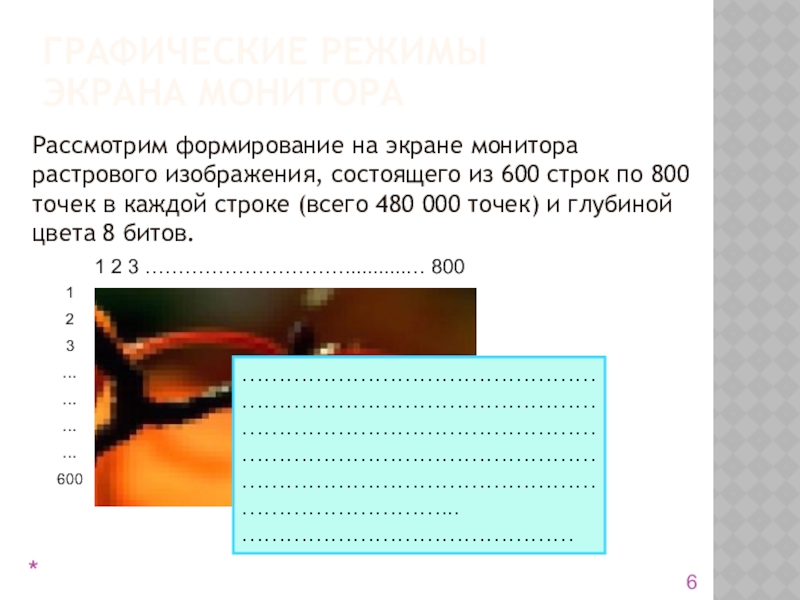

Слайд 6Рассмотрим формирование на экране монитора растрового изображения, состоящего из 600 строк
по 800 точек в каждой строке (всего 480 000 точек) и глубиной цвета 8 битов.
*
ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА
1 2 3 …………………………...........… 800
1
2
3
…
…
…
…
600
……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………...
………………………………………

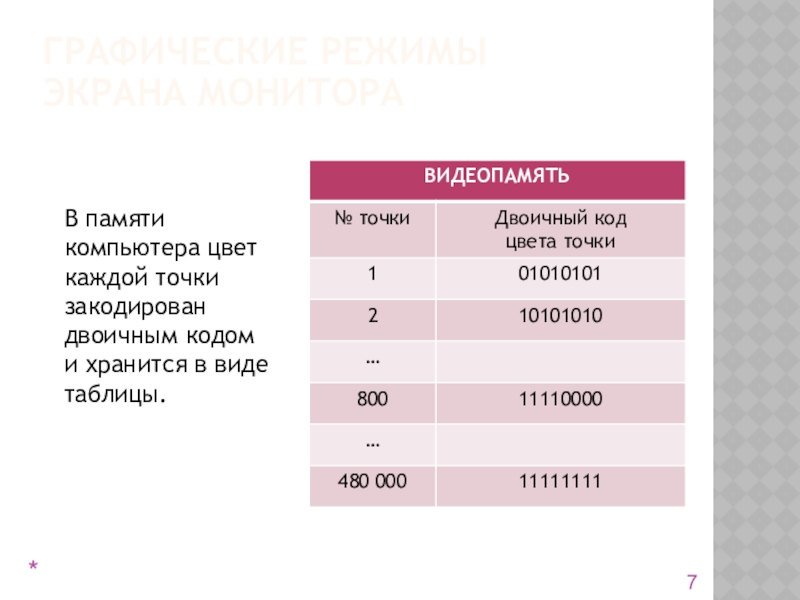

Слайд 7*
ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА
В памяти компьютера цвет каждой точки закодирован двоичным
кодом и хранится в виде таблицы.

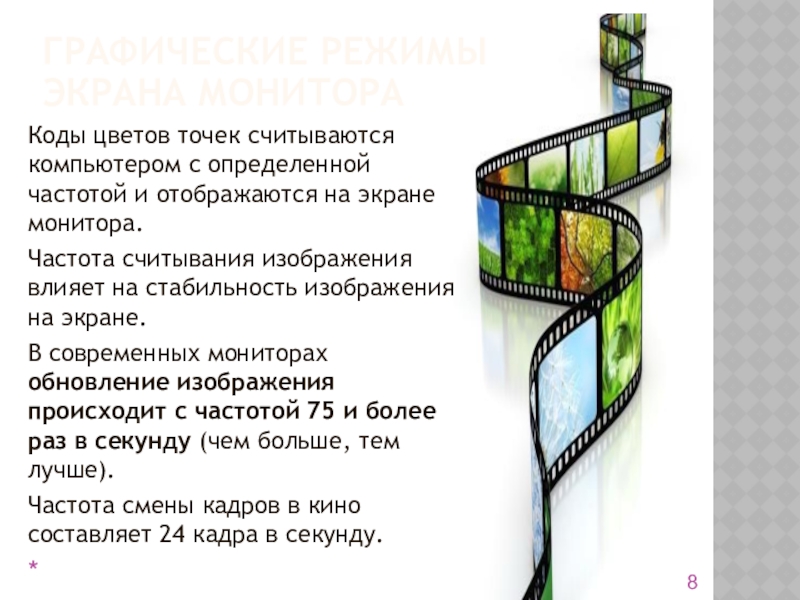

Слайд 8Коды цветов точек считываются компьютером с определенной частотой и отображаются на
экране монитора.
Частота считывания изображения влияет на стабильность изображения на экране.
В современных мониторах обновление изображения происходит с частотой 75 и более раз в секунду (чем больше, тем лучше).
Частота смены кадров в кино составляет 24 кадра в секунду.
Частота считывания изображения влияет на стабильность изображения на экране.
В современных мониторах обновление изображения происходит с частотой 75 и более раз в секунду (чем больше, тем лучше).
Частота смены кадров в кино составляет 24 кадра в секунду.
*
ГРАФИЧЕСКИЕ РЕЖИМЫ
ЭКРАНА МОНИТОРА

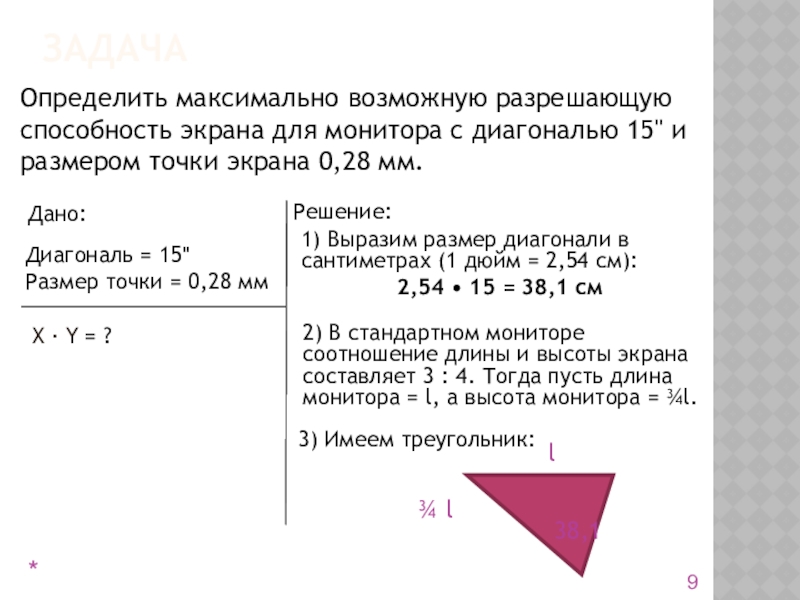

Слайд 9ЗАДАЧА
*
Дано:
Диагональ = 15"
Размер точки = 0,28 мм
X ∙ Y
= ?
Решение:
Определить максимально возможную разрешающую способность экрана для монитора с диагональю 15" и размером точки экрана 0,28 мм.
1) Выразим размер диагонали в сантиметрах (1 дюйм = 2,54 см):
2,54 • 15 = 38,1 см
2) В стандартном мониторе соотношение длины и высоты экрана составляет 3 : 4. Тогда пусть длина монитора = l, а высота монитора = ¾l.
3) Имеем треугольник:
l
¾ l
38,1

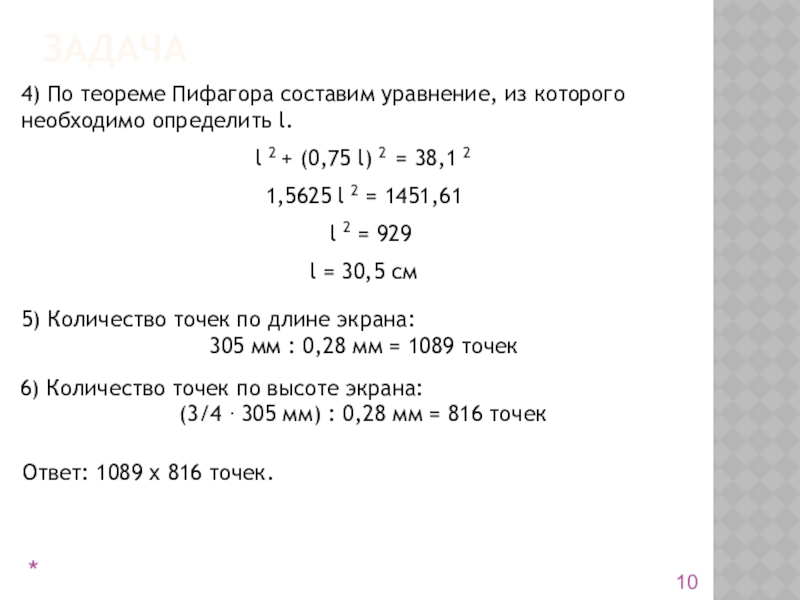

Слайд 10ЗАДАЧА
*
4) По теореме Пифагора составим уравнение, из которого необходимо определить l.
l
2 + (0,75 l) 2 = 38,1 2
1,5625 l 2 = 1451,61
l 2 = 929
l = 30,5 см
1,5625 l 2 = 1451,61
l 2 = 929
l = 30,5 см
5) Количество точек по длине экрана:
305 мм : 0,28 мм = 1089 точек
6) Количество точек по высоте экрана:
(3/4 ∙ 305 мм) : 0,28 мм = 816 точек
Ответ: 1089 х 816 точек.
