Презентация, доклад Структура окна Visio (лекция 1)

инструментов 11

Работа с документом 15

Задание на урок 25

систем Windows9x, XP. С помощью этого редактора можно создавать и обрабатывать чертежи и векторные рисунки любой сложности. На вход редактора может поступать информация в самых разнообразных форматах.

• Файлы программы Visio:
*.vsd (Visio Drawing) – документы, созданные в окне Visio,
*.vss (Visio Stencil) – трафареты для Visio,
*.vst (Visio Template) – шаблоны для Visio.
• Файлы векторной графики (графическая система AutoCAD):
*.dwg (Drafix Drawing File) – специальный формат AutoCAD
*.dxf (Drawing Exchange Format) – текстовый формат AutoCAD
• Файлы растровой графики:
*.tif (Tag Image File Format)
• Метафайлы:
*.wmf (Windows Metafile)
*.emf (Enhanced Metafile).
С выхода редактора можно получать файлы тех же форматов.

Microsoft Visio 2003

Выбрать категорию

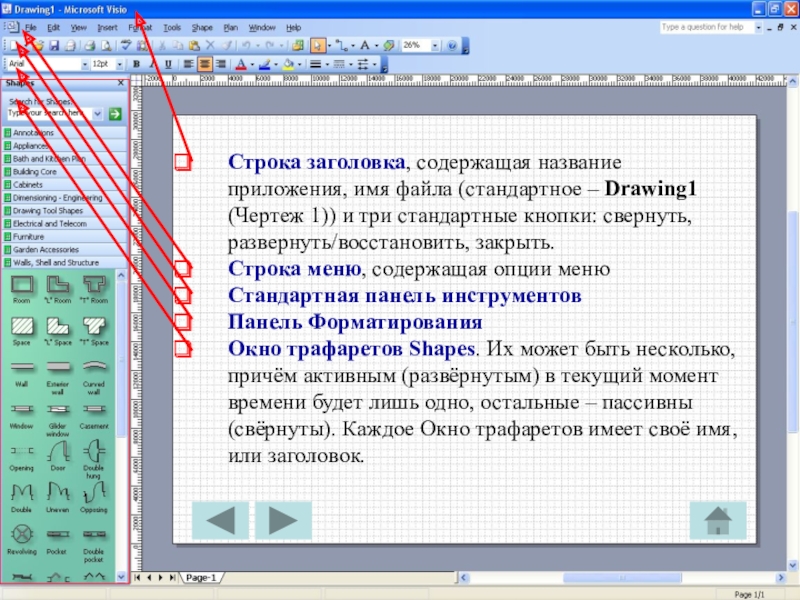

1)) и три стандартные кнопки: свернуть, развернуть/восстановить, закрыть.
Строка меню, содержащая опции меню

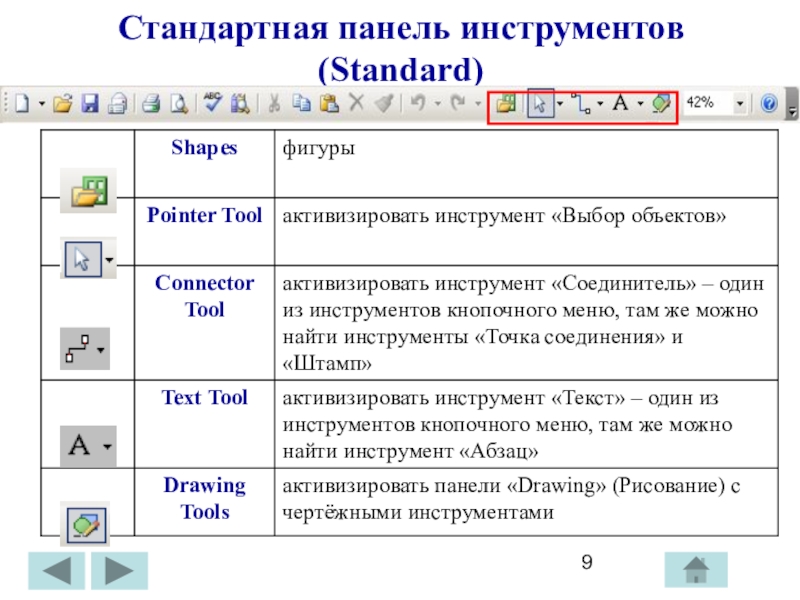

Стандартная панель инструментов
Панель Форматирования
Окно трафаретов Shapes. Их может быть несколько, причём активным (развёрнутым) в текущий момент времени будет лишь одно, остальные – пассивны (свёрнуты). Каждое Окно трафаретов имеет своё имя, или заголовок.

(Формат)
Tools (Инструменты)
Shape (Форма)
Windows (Окно)
Help (Справка)

(подчёркнутый);
Align Left (выравнивание слева);
Align Center (выравнивание по центру);
Align Right (выравнивание справа);
Text Color (цвет шрифта);
Line Color (цвет линии);
Fill Color (цвет заливки);
Line Weight (толщина линии);
Line Pattern (тип линии);
Line Ends (концы линии).

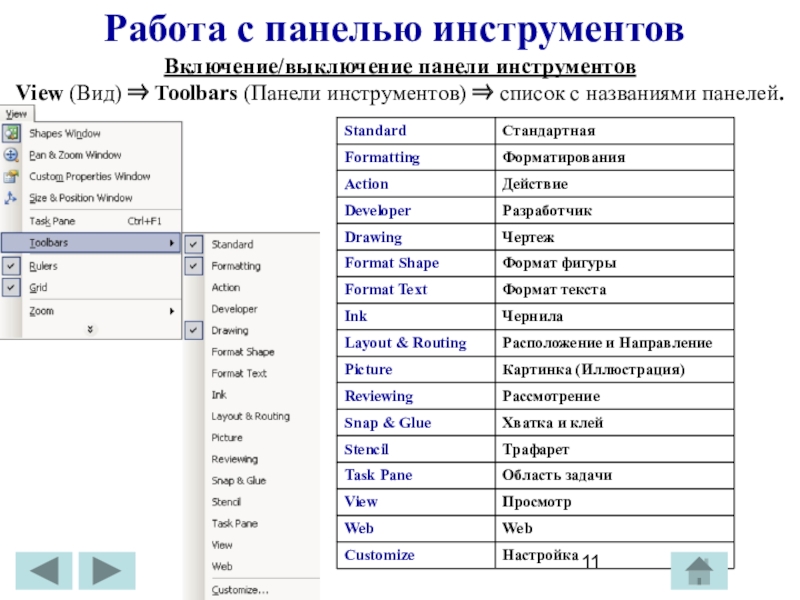

инструментов) ⇒ список с названиями панелей.

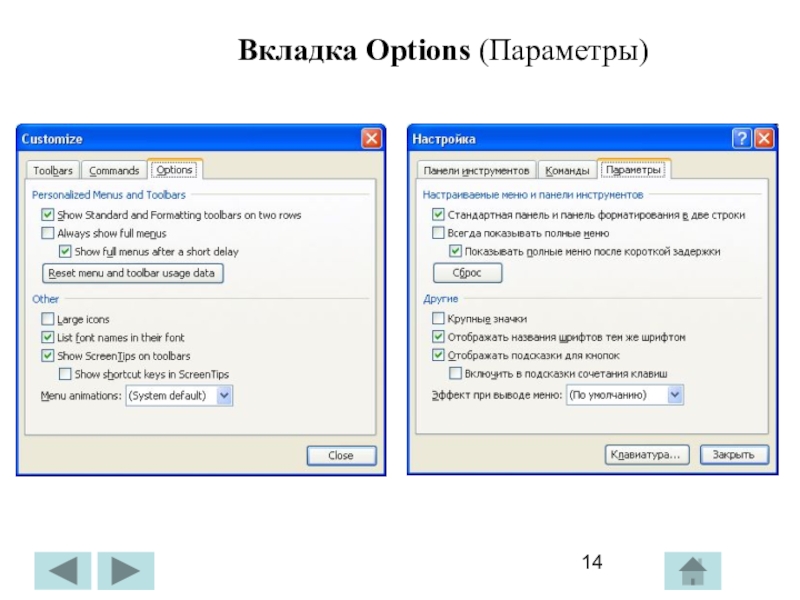

Customize (Настройка) ⇒ одноименное диалоговое окно

вкладка Toolbars (Панели инструментов)

Drawing Type… (Выбор типа чертежа) ⇒ ДО выбрать нужный (раздел) и Drawing Type (тип чертежа).

2) File(Файл) ⇒ New (Новый) ⇒ New Drawing (новый чертеж)

3) File(Файл) ⇒ New (Новый) ⇒ Block Diagram (Блок диаграмм)- название трафарета ⇒ Basic Diagram (Диаграммы языка программирования Бейсик) – название формы.

⇒ одноимённое ДО, содержит 6 вкладок.

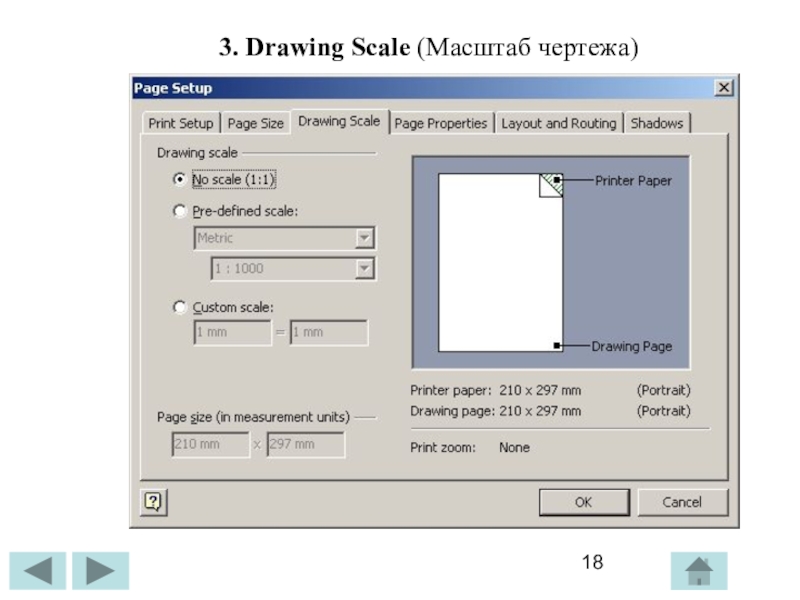

1. Print Setup (Установка параметров печати)

и ввести имя файла
2) File(Файл) ⇒ Save As… (Сохранить как…) ⇒ ДО - выбрать место сохранения и ввести имя файла
3) File(Файл) ⇒ Save as Web Page… (Сохранить как Web страницу…) ⇒ ДО - выбрать место сохранения и ввести имя файла

Visio – документ может быть:
рисунком (.vsd);
трафаретом (.vss);
эскизом (.vst);
рабочим пространством (.vsw).

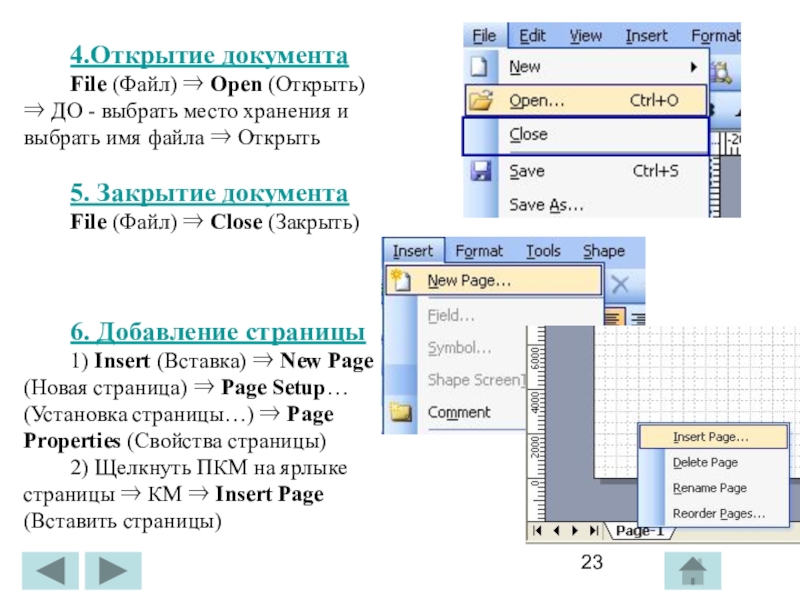

хранения и выбрать имя файла ⇒ Открыть

5. Закрытие документа
File (Файл) ⇒ Close (Закрыть)



6. Добавление страницы
1) Insert (Вставка) ⇒ New Page (Новая страница) ⇒ Page Setup… (Установка страницы…) ⇒ Page Properties (Свойства страницы)
2) Щелкнуть ПКМ на ярлыке страницы ⇒ КМ ⇒ Insert Page (Вставить страницы)

Rename Page (Переименовать страницы), имя подсветится – ввести новое название страницы.
2) Дважды щелкнуть ЛКМ на ярлыке страницы, имя подсветится – ввести новое название страницы.
8. Удаление страницы
Щелкнуть ПКМ на ярлыке страницы ⇒ КМ ⇒ Delete Page (Удаление страницы)
9. Переупорядочивание страницы
1) Щелкнуть ПКМ на ярлыке страницы ⇒ КМ ⇒ Reorder Page (Переупорядочивание страницы), ДО, поместить в нужной последовательности.
2) Щелкнуть ЛКМ на ярлыке страницы, и удерживая ее перетащить в нужное место.

2003
Выполнить выше изложенные действия
Ответить на контрольные вопросы письменно в рабочей тетради.

Контрольные вопросы:
Каковы возможности программы Microsoft Visio?
Какова структура окна программы Microsoft Visio?
Какие меню входят в программу?
Как называется документ в данной программе?
Как называется пространство вокруг чертежа?
Для чего оно предназначено?
Можно в нем работать?
Как создать чертеж?
Как сохранить чертеж?
С каким расширением сохраняется чертеж?
Что такое шейп?
