Презентация, доклад Построение графиков функций в OpenOffice.org Calk

в виде точек; в виде кривых и точек.

У

Х

0

График -

линия, дающая наглядное представление о характере зависимости какой-либо величины от другой. График позволяет отслеживать динамику изменения данных.

график
Редактировать график

АЛГОРИТМ ПОСТРОЕНИЯ ГРАФИКА

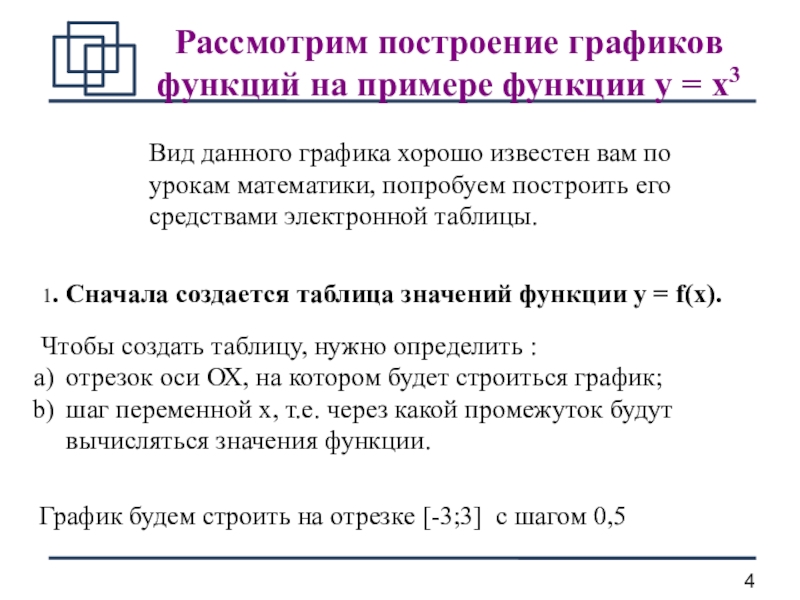

графика хорошо известен вам по урокам математики, попробуем построить его средствами электронной таблицы.

Чтобы создать таблицу, нужно определить :
отрезок оси ОХ, на котором будет строиться график;
шаг переменной х, т.е. через какой промежуток будут вычисляться значения функции.

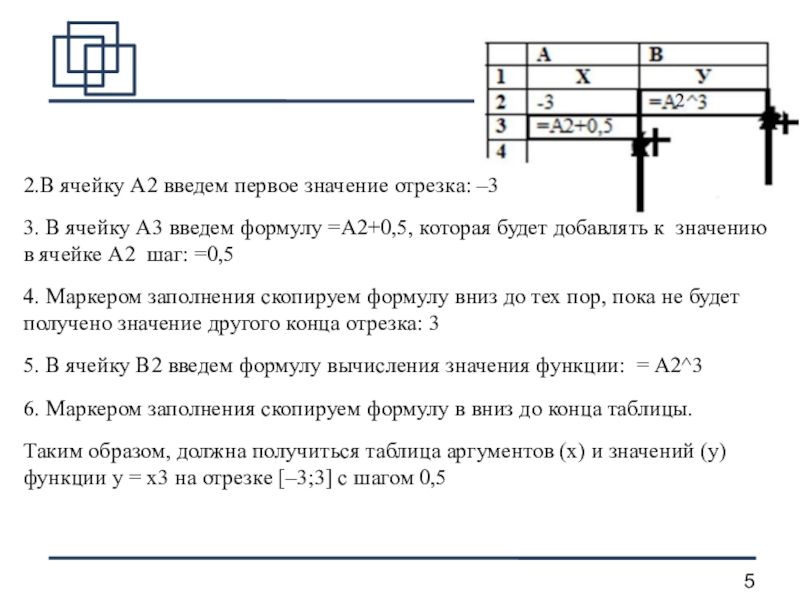

1. Сначала создается таблица значений функции у = f(х).

График будем строить на отрезке [-3;3] c шагом 0,5

введем формулу =А2+0,5, которая будет добавлять к значению в ячейке А2 шаг: =0,5
4. Маркером заполнения скопируем формулу вниз до тех пор, пока не будет получено значение другого конца отрезка: 3
5. В ячейку В2 введем формулу вычисления значения функции: = А2^3
6. Маркером заполнения скопируем формулу в вниз до конца таблицы.

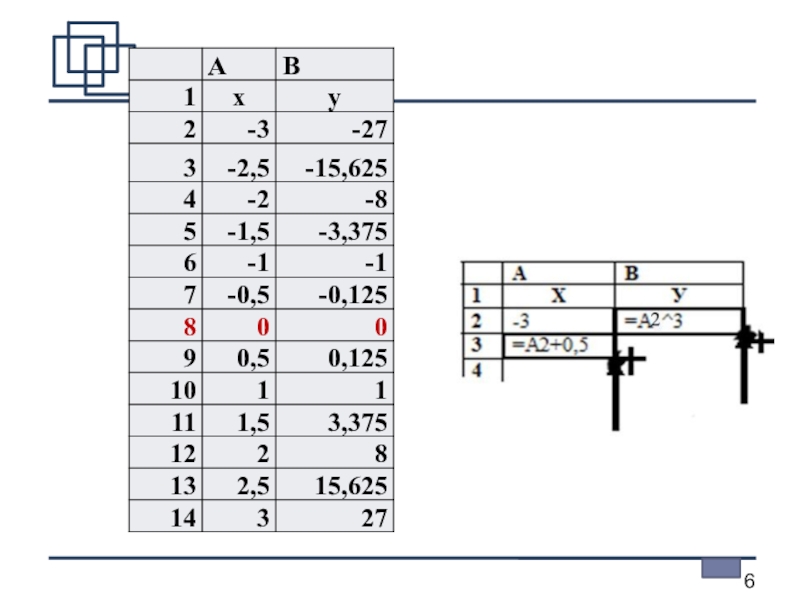

Таким образом, должна получиться таблица аргументов (х) и значений (у) функции у = х3 на отрезке [–3;3] с шагом 0,5

группе Диаграммы меню Вставка.

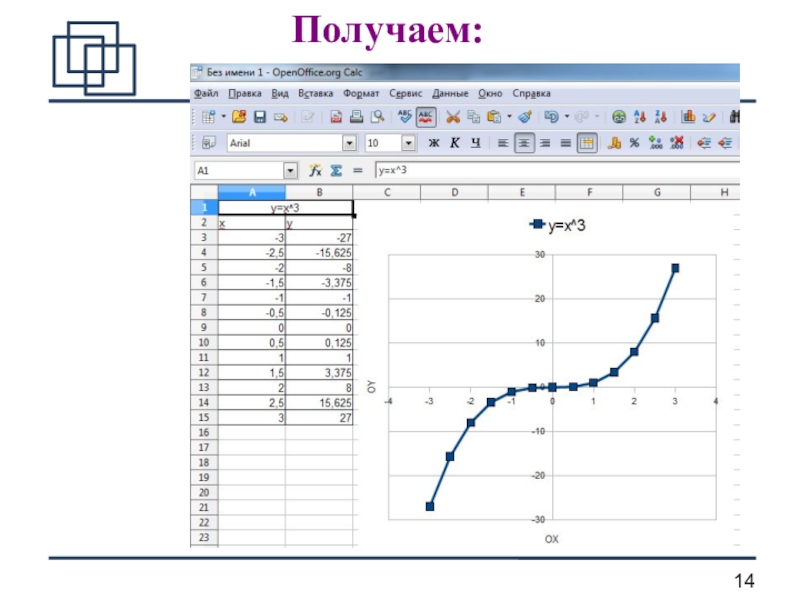

Выделяем только столбец со значениями функции Y (график изменений х нам не нужен. График функции – это график изменения значений у). Выбираем тип графического представления данных – Диаграмма XY.
Выбираем нужный тип графика, в данном случае без точек или с точками, нажимаем на нужную картинку

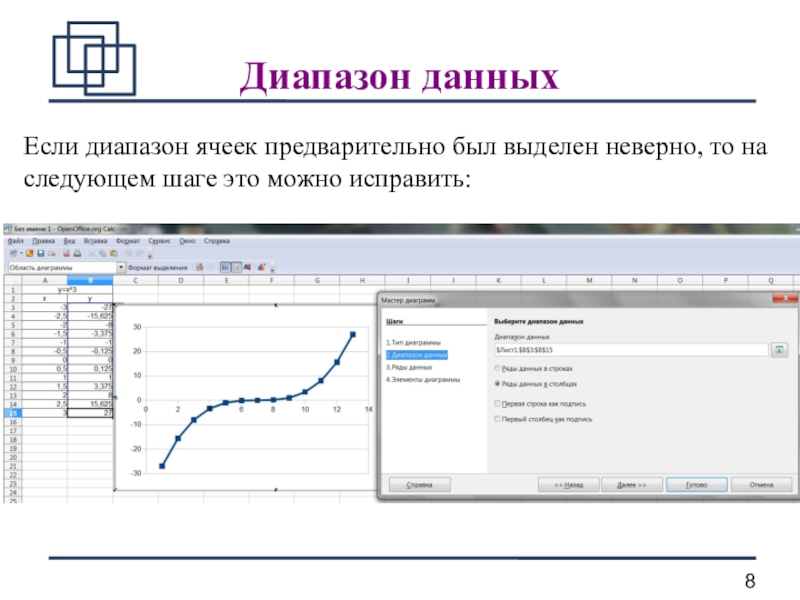

это можно исправить:

Диапазон данных

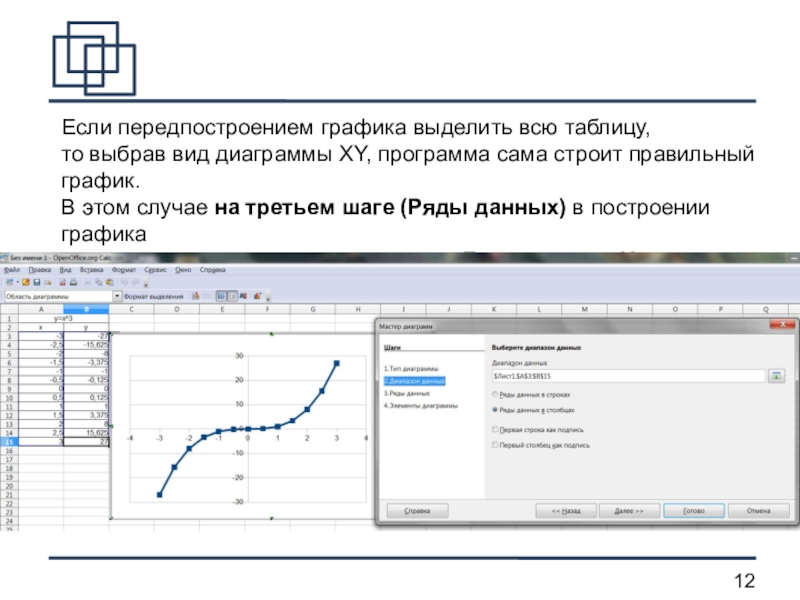

программа сама строит правильный график.

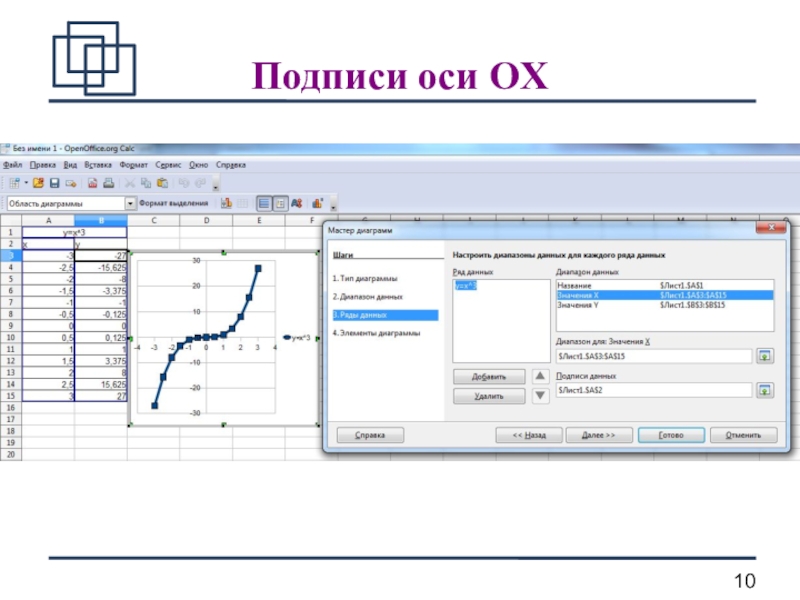

В этом случае на третьем шаге (Ряды данных) в построении графика
нужно дополнительно задать только «Диапазон для Названия»
(см. 9 слайд):

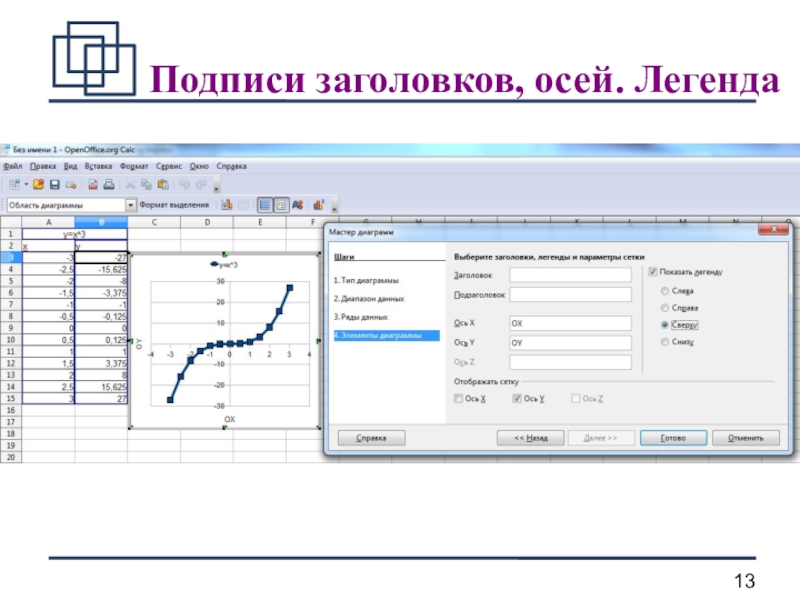

на диаграмме (необязательно)
3. Вызвать одинарным кликом правой кнопки мыши контекстное меню выбранного для изменений объекта
4. Выбрать нужный пункт меню и внести изменения

1, при 0<=x<=2.5

ПОСТРОЕНИЕ ТАБЛИЦЫ:
На листе оформляем таблицу, состоящую из двух столбцов:
Первый - значение параметра «х»;
Второй - рассчитанное значение функции «y».
Заполнение второго столбца (расчёт данных) производится на основании выражения условия исходя из варианта задания:
=IF(A2<0; A2; IF(A2>2,5; SIN(A2); 1))
Т.е. если параметр х<0, то функция «у=» будет рассчитываться по формуле: «y=x»;
иначе (т. е. если параметр х> 0) будет проверяться следующее условие: если параметр х>2.5 то функция будет рассчитываться по формуле: «y=sin(x)»;
иначе (если параметр «х» не удовлетворяет ни одному из двух предыдущих условий) функция будет рассчитываться по формуле: «y=1».

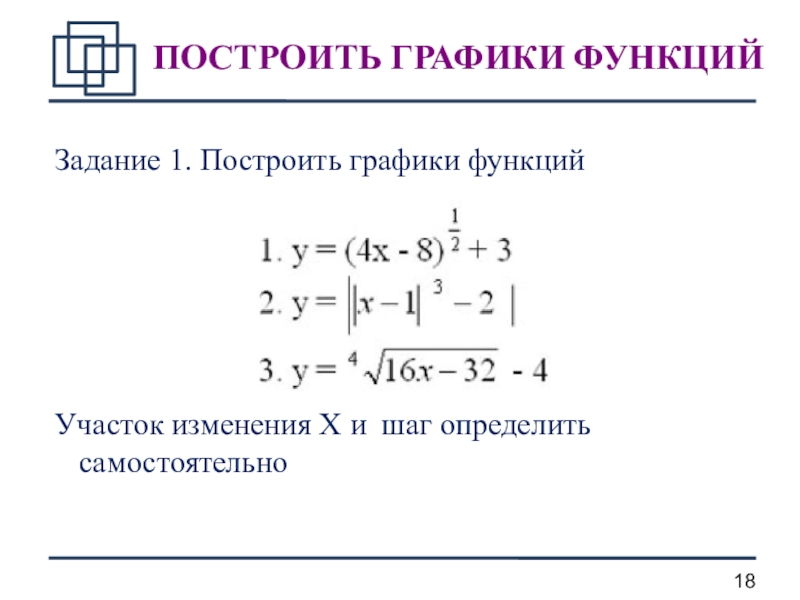

и шаг определить самостоятельно

ПОСТРОИТЬ ГРАФИКИ ФУНКЦИЙ

и шаг определить самостоятельно

ПОСТРОИТЬ ГРАФИКИ ФУНКЦИЙ

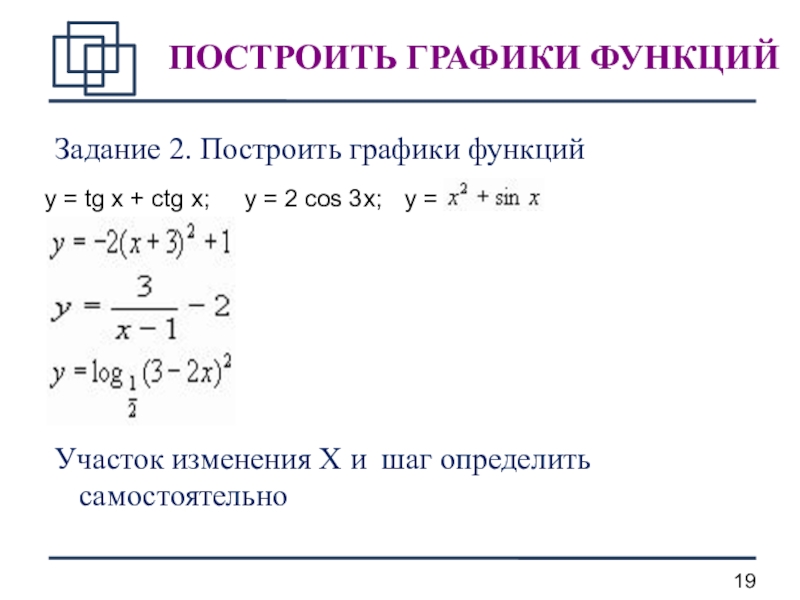

y = tg x + ctg x; y = 2 cos 3x; y =

X и шаг определить самостоятельно

ПОСТРОИТЬ ГРАФИКИ ФУНКЦИЙ
