Презентация, доклад по теме Триггеры
Содержание
- 1. Презентация по теме Триггеры
- 2. Важнейшей структурной единицей оперативной памяти компьютера, а
- 3. Триггер – это электронная схема, широко применяемая
- 4. Самый распространённый тип триггера — так называемый
- 5. Он имеет два симметричных входа S и
- 6. Реализация триггера с помощью вентилей ИЛИ—НЕ и
- 7. Проанализируем возможные комбинации значений входов R и

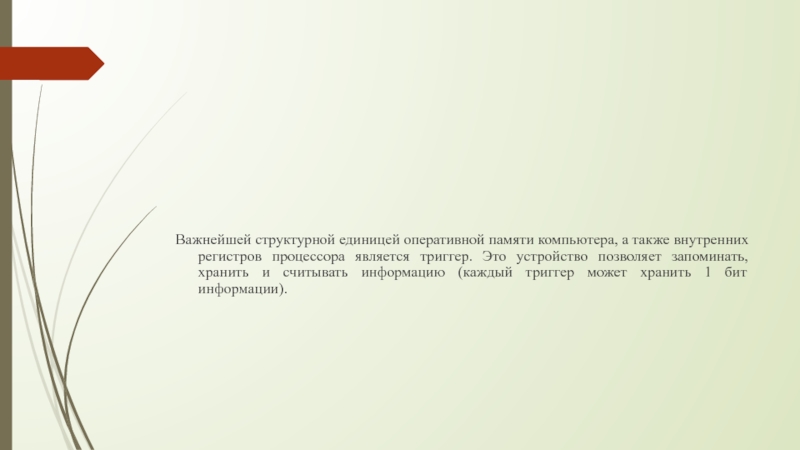

Важнейшей структурной единицей оперативной памяти компьютера, а также внутренних регистров процессора является триггер. Это устройство позволяет запоминать, хранить и считывать информацию (каждый триггер может хранить 1 бит информации).
Слайд 2Важнейшей структурной единицей оперативной памяти компьютера, а также внутренних регистров процессора
является триггер. Это устройство позволяет запоминать, хранить и считывать информацию (каждый триггер может хранить 1 бит информации).

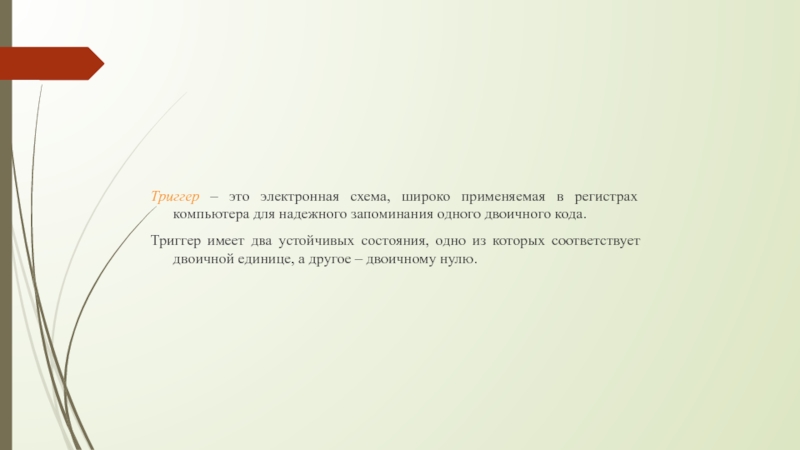

Слайд 3Триггер – это электронная схема, широко применяемая в регистрах компьютера для
надежного запоминания одного двоичного кода.
Триггер имеет два устойчивых состояния, одно из которых соответствует двоичной единице, а другое – двоичному нулю.
Триггер имеет два устойчивых состояния, одно из которых соответствует двоичной единице, а другое – двоичному нулю.
Слайд 4Самый распространённый тип триггера — так называемый RS-триггер (S и R,
соответственно, от английских set — установка, и reset — сброс).

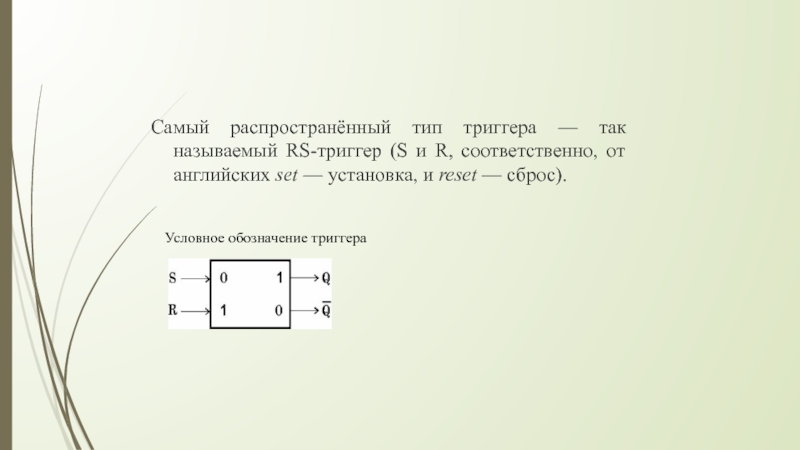

Условное обозначение триггера

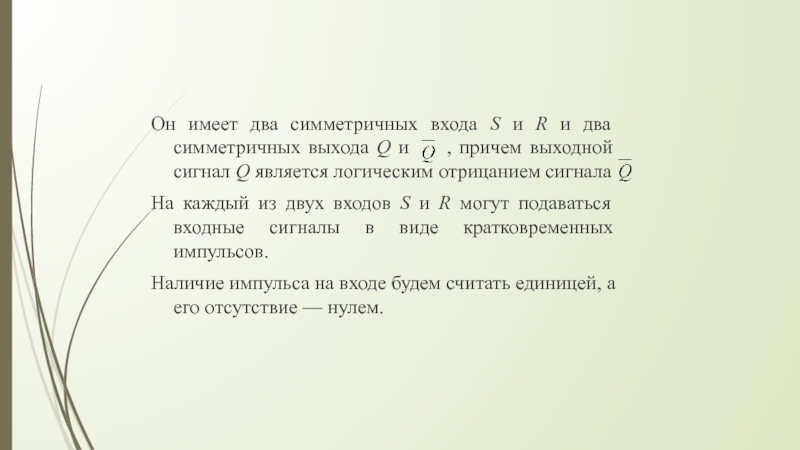

Слайд 5Он имеет два симметричных входа S и R и два симметричных
выхода Q и , причем выходной сигнал Q является логическим отрицанием сигнала
На каждый из двух входов S и R могут подаваться входные сигналы в виде кратковременных импульсов.
Наличие импульса на входе будем считать единицей, а его отсутствие — нулем.
На каждый из двух входов S и R могут подаваться входные сигналы в виде кратковременных импульсов.
Наличие импульса на входе будем считать единицей, а его отсутствие — нулем.

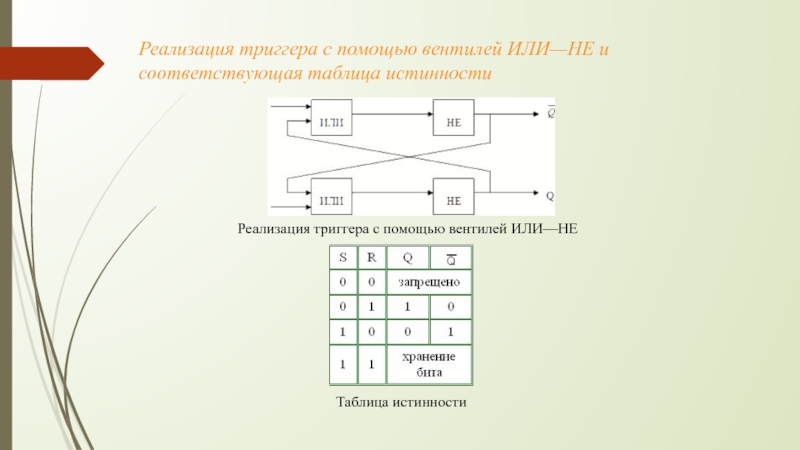

Слайд 6Реализация триггера с помощью вентилей ИЛИ—НЕ и
соответствующая таблица истинности
Реализация
триггера с помощью вентилей ИЛИ—НЕ
Таблица истинности
Слайд 7Проанализируем возможные комбинации значений входов R и S триггера, используя его
схему и таблицу истинности схемы ИЛИ—НЕ.
Если на входы триггера подать S=“1”, R=“0”, то (независимо от состояния) на выходе Q верхнего вентиля появится “0”. После этого на входах нижнего вентиля окажется R=“0”, Q=“0” и выход станет равным “1”.
Точно так же при подаче “0” на вход S и “1” на вход R на выходе появится “0”, а на Q — “1”.
Если на входы R и S подана логическая “1”, то состояние Q и не меняется.
Подача на оба входа R и S логического “0” может привести к неоднозначному результату, поэтому эта комбинация входных сигналов запрещена.
