Презентация, доклад по теме Сетевые кабельные системы
Содержание
- 1. Презентация по теме Сетевые кабельные системы
- 2. 08/28/2020Занятие №4Кабельные системыОдножильный тонкий коаксиальный кабель
- 3. 08/28/2020Занятие №4Кабельные системыСтроение коаксиального кабеляВнешняя оболочкаИзоляция (поливинилхлорид, тефлон)Оплетка из медных проводовили алюминиевый кожухПроводящая жила
- 4. 08/28/2020Кабельные системыПодключение тонкого коаксиального кабеля
- 5. 08/28/2020Кабельные системыОсновная жила коаксиального кабеля - переплетенные провода или сплошной медный проводПереплетенные проводаСплошной медный провод
- 6. 08/28/2020Кабельные системыОсновная жила толстого коаксиального кабеля больше
- 7. 08/28/2020Кабельные системыПодключение трансивера к толстому коаксиальному кабелю Толстый коаксиальный кабельТрансиверКабель трансивера«Вампир»

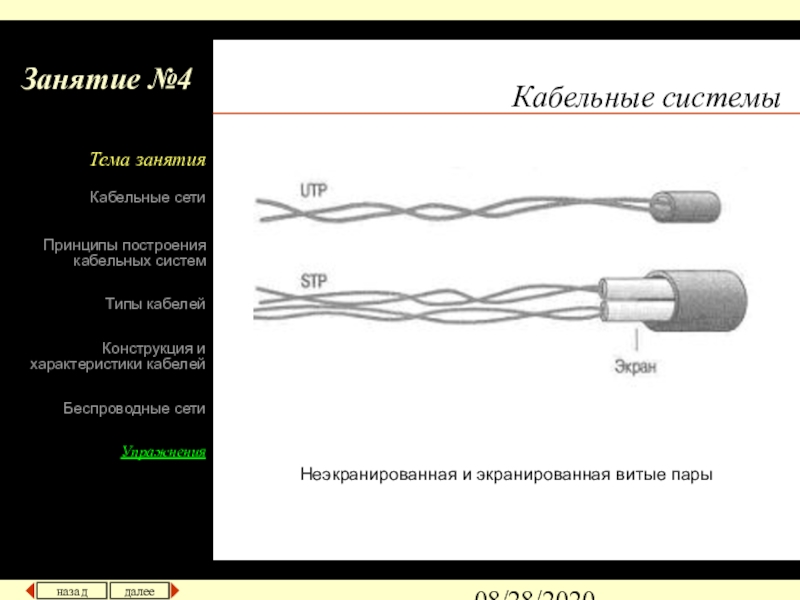

- 8. 08/28/2020Кабельные системыНеэкранированная и экранированная витые пары
- 9. 08/28/2020Кабельные системыНеэкранированная витая параКабель "Twisted Pair" -
- 10. 08/28/2020Кабельные системыВилка и гнездо RJ-45
- 11. 08/28/2020Кабельные системыОбжимание витой парыОбжимной инструмент RJ-45Коннекторы RJ-45Нож для зачистки изоляции
- 12. 08/28/2020Кабельные системыОптоволоконный кабельОптическое волокно (жила)Стеклянная оболочка)Внешняя защитная оболочкаОптоволоконный коннекторКевлар
- 13. 08/28/2020Кабельные системыСетевые компоненты для подключения коаксиального кабеляBNC-коннекторBNC
- 14. 08/28/2020Кабельные системыСетевые компоненты для подключения коаксиального кабеляBNC Т-коннектор
- 15. 08/28/2020Кабельные системыСетевые компоненты для подключения коаксиального кабеляТерминатор
- 16. 08/28/2020Кабельные системыСетевые компоненты для подключения коаксиального кабеляBNC
- 17. 08/28/2020Кабельные системыКомпоненты кабельной системыСоединителиНастенные розеткиКоммутаторныепанелиРаспределительные стойки и полки
- 18. 08/28/2020Кабельные системыПроводка пожаробезопасного пленумного кабеляПленумный кабельПленумный кабельПленумный кабель
- 19. 08/28/2020Кабельные системыПрокладка сетевого кабеляОптимальный вариант прокладки сетевого кабеля часто требует нестандартных решений.
- 20. 08/28/2020Кабельные системыПрокладка сетевого кабеляПроводка кабеля вдоль стены и его крепление к уже существующим коммуникациям.
- 21. 08/28/2020Кабельные системыБеспроводное подключение к сети

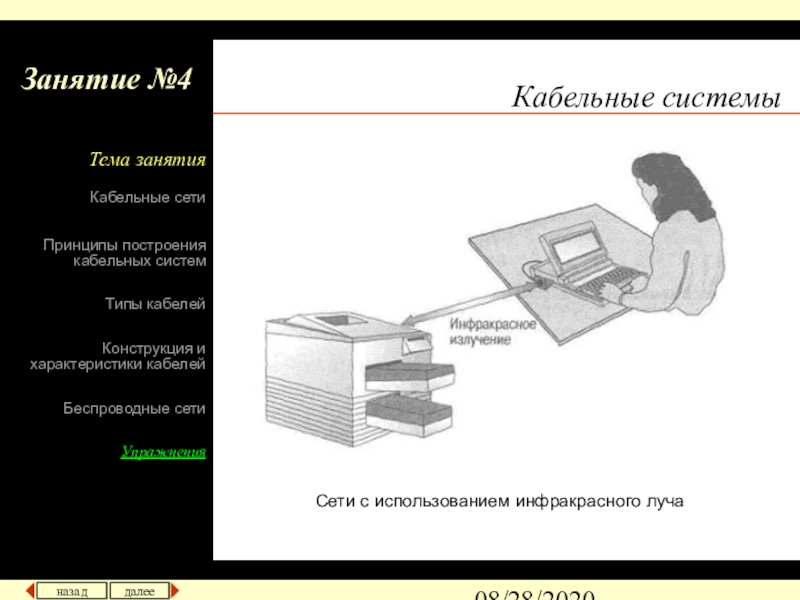

- 22. 08/28/2020Кабельные системыСети с использованием инфракрасного луча
- 23. 08/28/2020Ответьте на вопросыТема занятия1. Из какого материала
08/28/2020Занятие №4Кабельные системыОдножильный тонкий коаксиальный кабель
Слайд 108/28/2020
Занятие №4
Кабельные системы
Основные типы кабелей
Коаксиальный кабель
толстый
тонкий
Витая пара
неэкранированная
экранированнная
экранированнная
Слайд 308/28/2020
Занятие №4
Кабельные системы

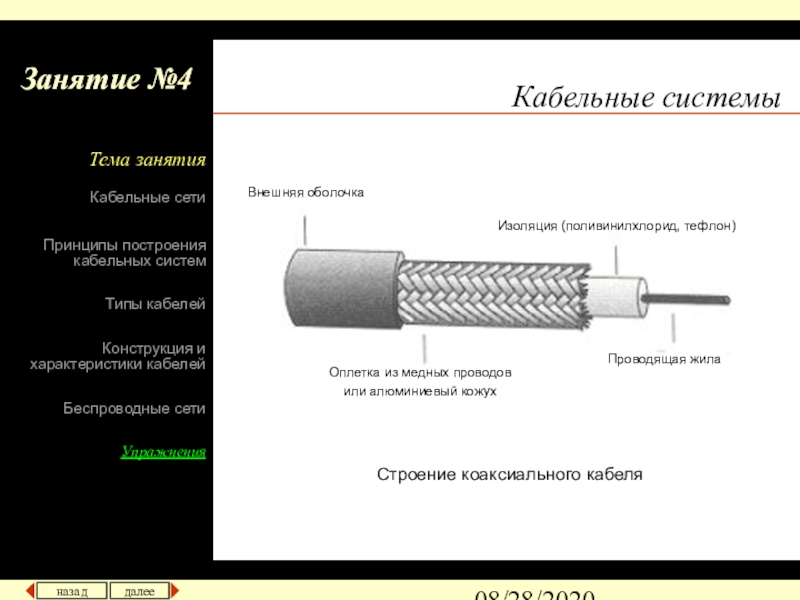

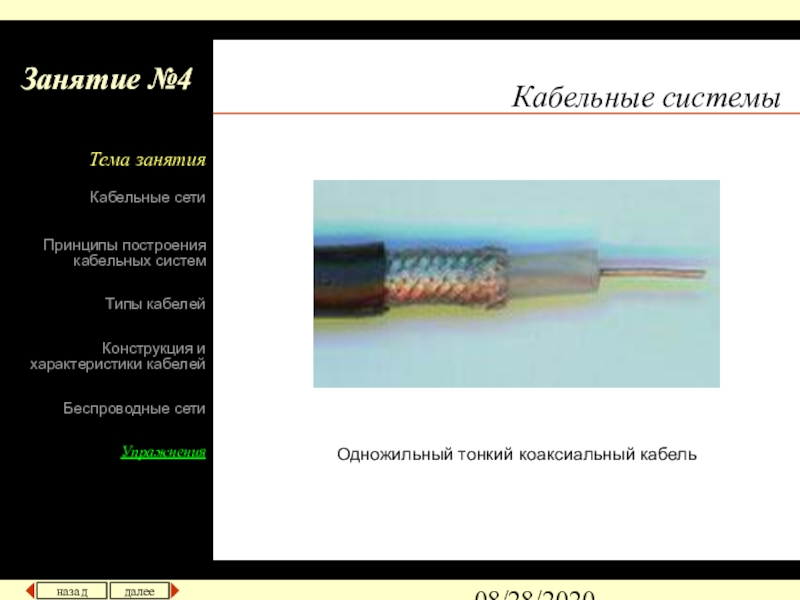

Строение коаксиального кабеля
Внешняя оболочка
Изоляция (поливинилхлорид, тефлон)
Оплетка из медных проводов
или
алюминиевый кожух
Проводящая жила
Слайд 508/28/2020
Кабельные системы
Основная жила коаксиального кабеля - переплетенные провода или сплошной медный
провод
Переплетенные провода
Сплошной медный провод
Слайд 608/28/2020
Кабельные системы

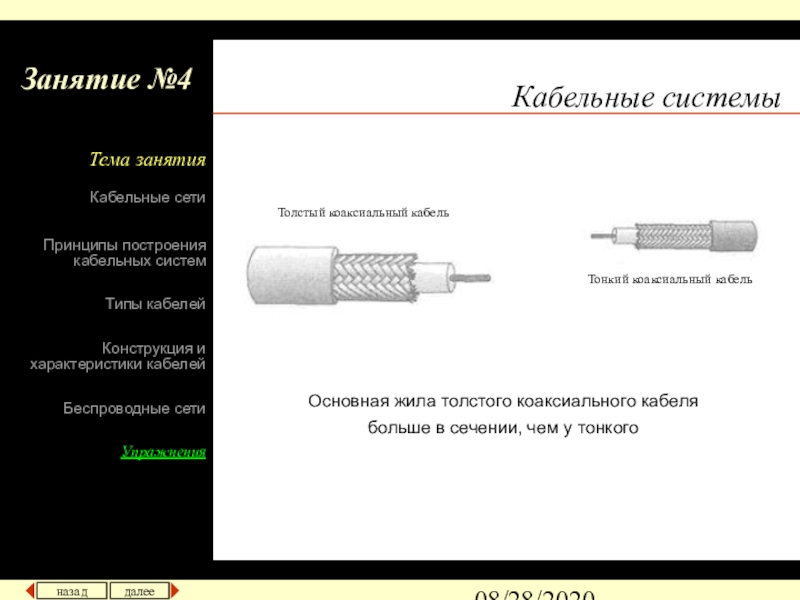

Основная жила толстого коаксиального кабеля
больше в сечении, чем у
тонкого
Тонкий коаксиальный кабель
Толстый коаксиальный кабель
Слайд 708/28/2020
Кабельные системы

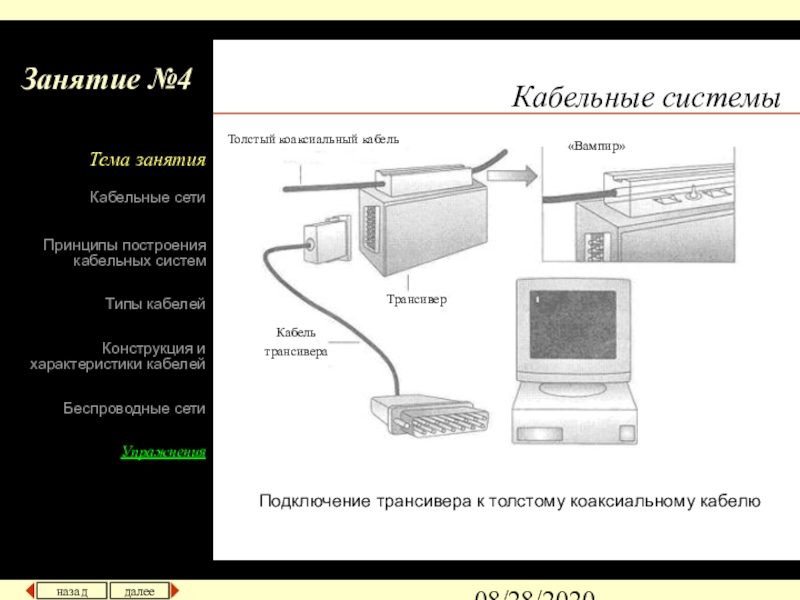

Подключение трансивера к толстому коаксиальному кабелю
Толстый коаксиальный кабель
Трансивер
Кабель
трансивера
«Вампир»
Слайд 908/28/2020
Кабельные системы
Неэкранированная витая пара
Кабель "Twisted Pair" - "Витая паpа", состоит из
"паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки.
Каждая паpа состоит из пpовода, именуемого "ring" и пpовода "Tip".
Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как ring1, Tip1, ring2, Tip2, ... .
Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему.
Каждая паpа состоит из пpовода, именуемого "ring" и пpовода "Tip".
Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как ring1, Tip1, ring2, Tip2, ... .
Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему.
Слайд 1108/28/2020
Кабельные системы

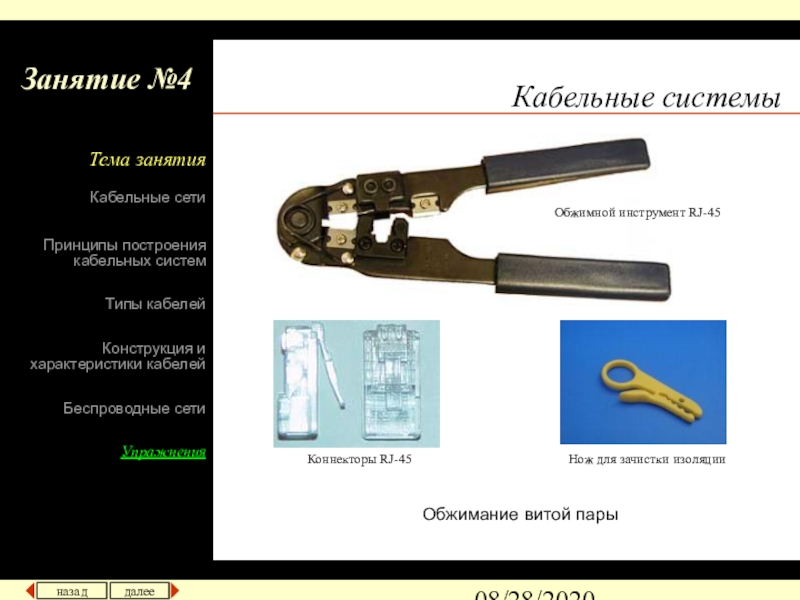

Обжимание витой пары
Обжимной инструмент RJ-45

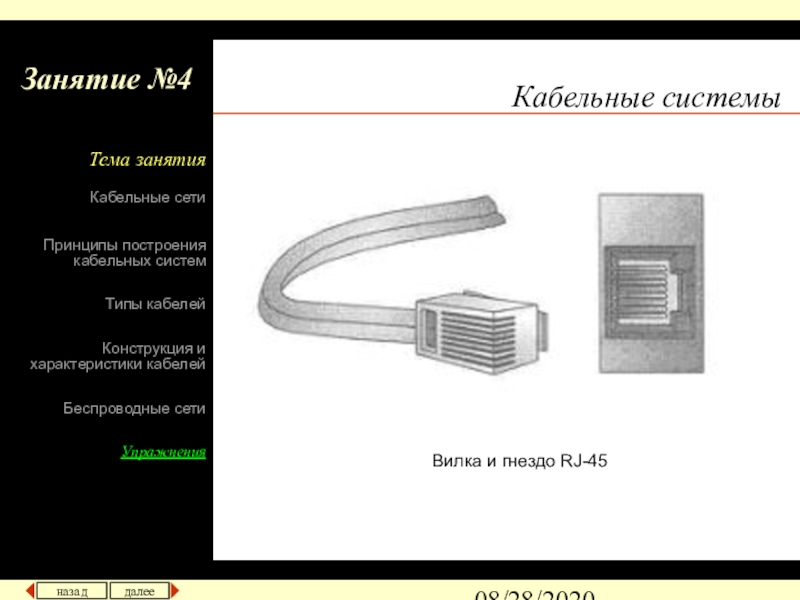

Коннекторы RJ-45
Нож для зачистки изоляции
Слайд 1208/28/2020
Кабельные системы

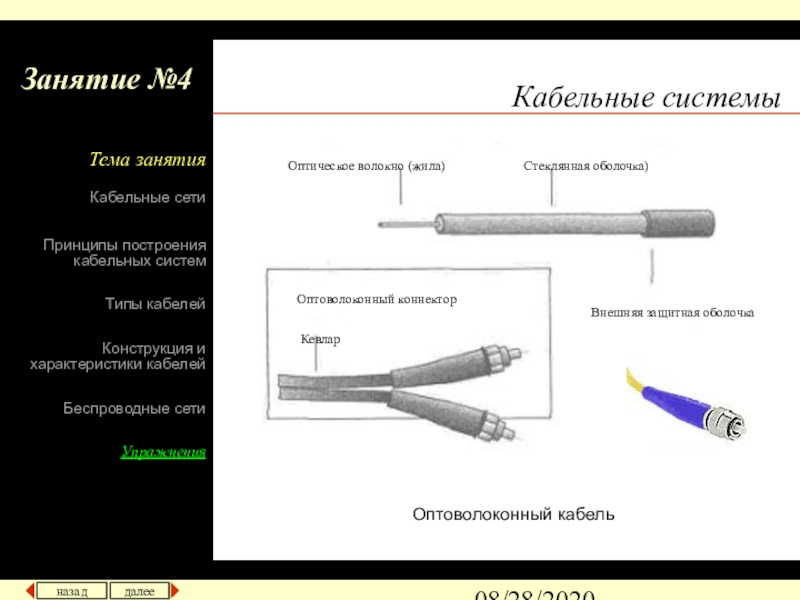

Оптоволоконный кабель
Оптическое волокно (жила)
Стеклянная оболочка)
Внешняя защитная оболочка
Оптоволоконный коннектор
Кевлар
Слайд 1308/28/2020
Кабельные системы

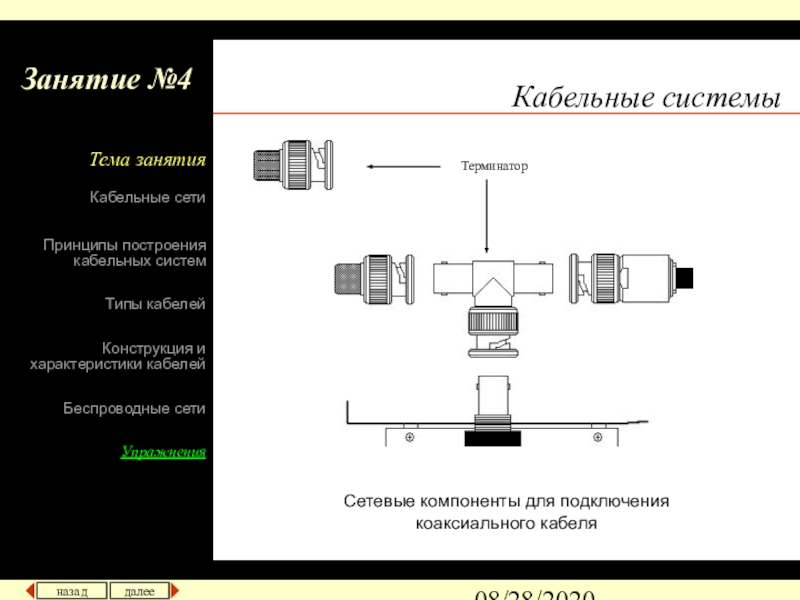

Сетевые компоненты для подключения коаксиального кабеля
BNC-коннектор
BNC Т-коннектор
BNC обжимается на конце
кабеля

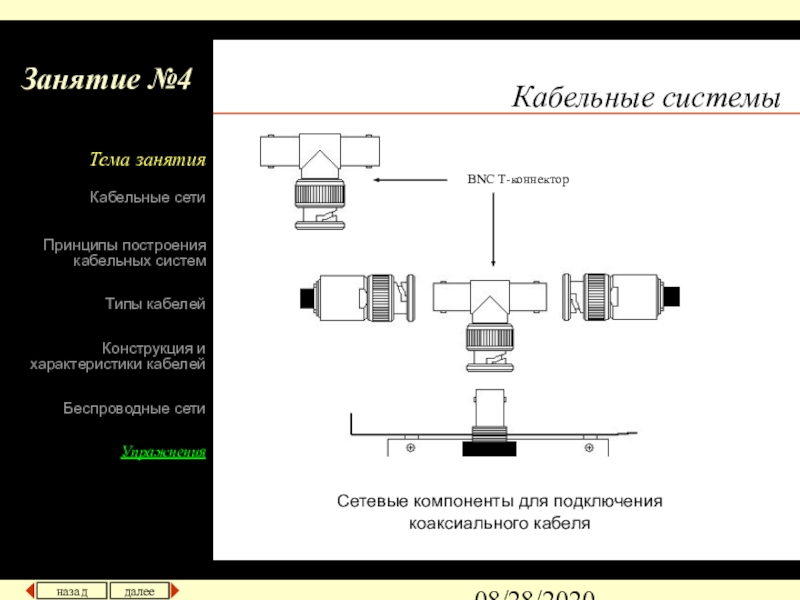

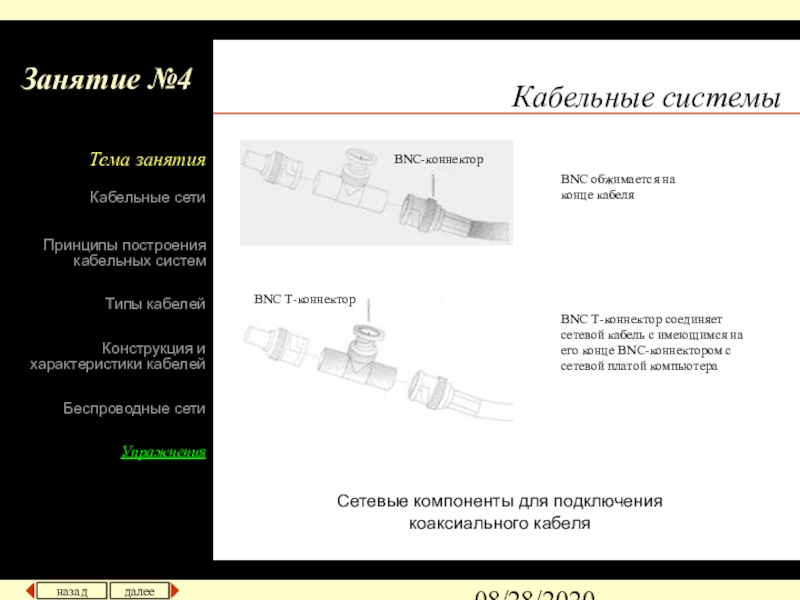

BNC Т-коннектор соединяет сетевой кабель с имеющимся на его конце BNC-коннектором с сетевой платой компьютера
Слайд 1408/28/2020
Кабельные системы
Сетевые компоненты для подключения коаксиального кабеля
BNC Т-коннектор
Слайд 1508/28/2020
Кабельные системы
Сетевые компоненты для подключения
коаксиального кабеля
Терминатор
Слайд 1608/28/2020
Кабельные системы
Сетевые компоненты для подключения коаксиального кабеля

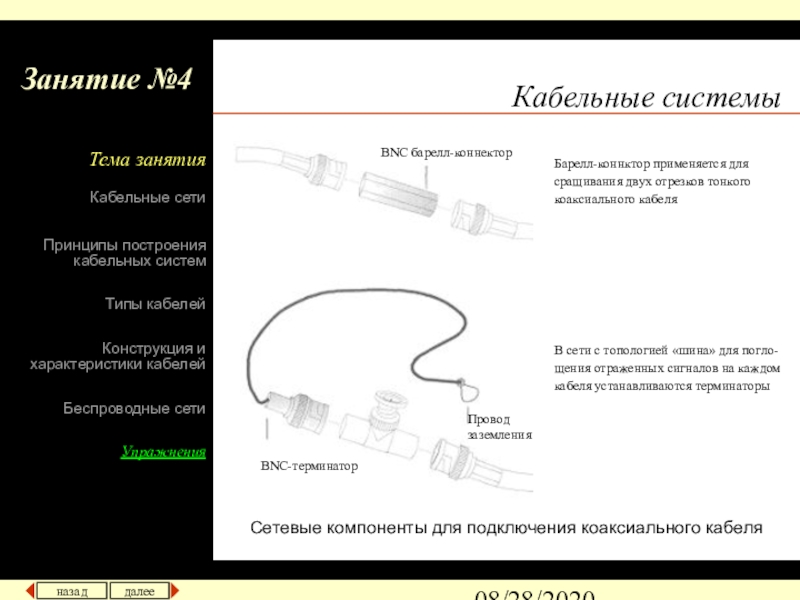

BNC барелл-коннектор
BNC-терминатор
Провод
заземления
Барелл-коннктор применяется для
сращивания
двух отрезков тонкого
коаксиального кабеля
коаксиального кабеля
В сети с топологией «шина» для погло-
щения отраженных сигналов на каждом
кабеля устанавливаются терминаторы
Слайд 1708/28/2020
Кабельные системы
Компоненты кабельной системы
Соединители
Настенные розетки
Коммутаторные
панели
Распределительные стойки и полки
Слайд 1808/28/2020
Кабельные системы

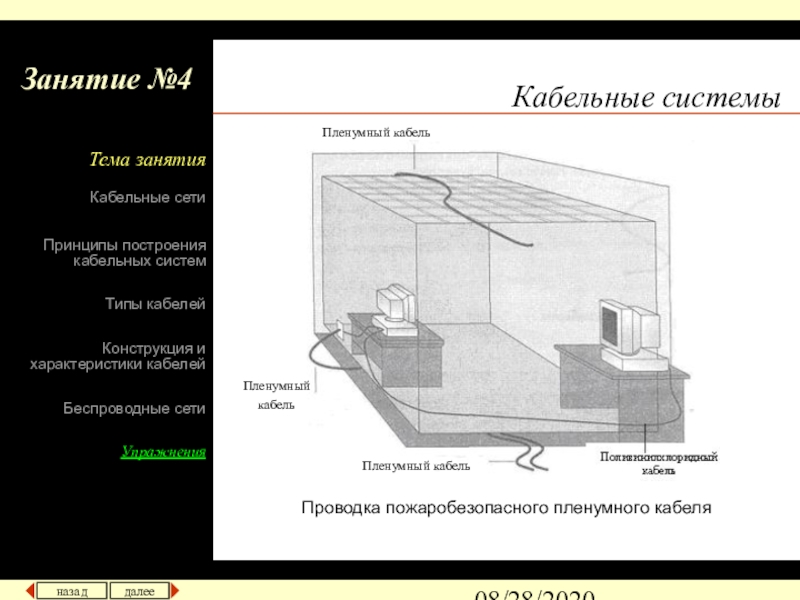

Проводка пожаробезопасного пленумного кабеля
Пленумный кабель
Пленумный кабель
Пленумный кабель
Слайд 1908/28/2020
Кабельные системы
Прокладка сетевого кабеля

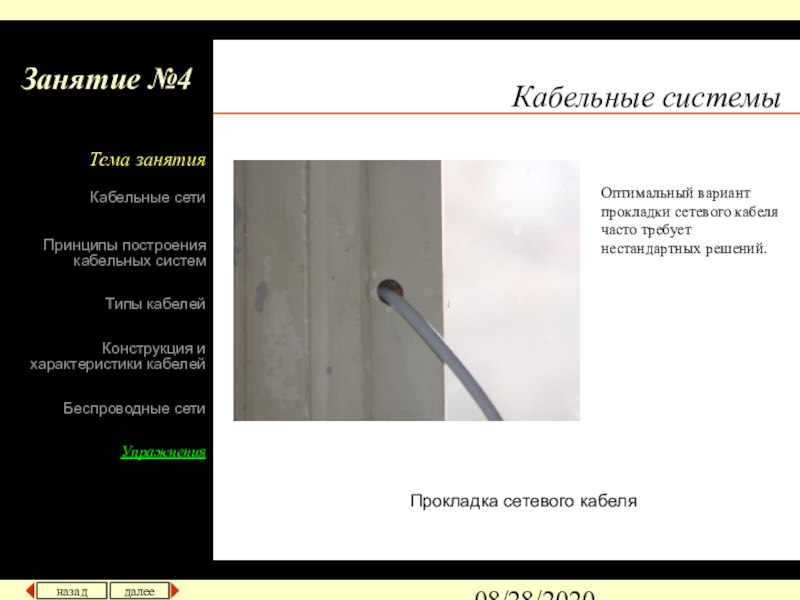

Оптимальный вариант прокладки сетевого кабеля часто требует нестандартных
решений.
Слайд 2008/28/2020
Кабельные системы
Прокладка сетевого кабеля

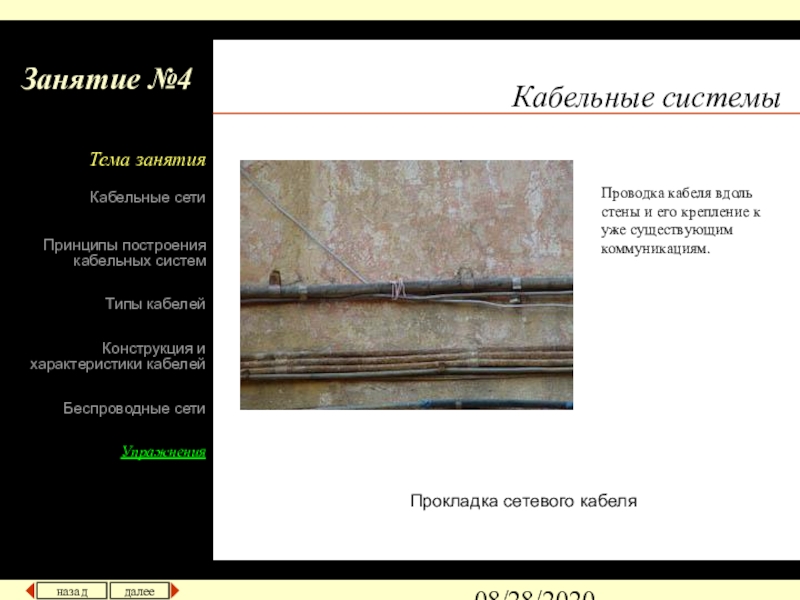

Проводка кабеля вдоль стены и его крепление к
уже существующим коммуникациям.
Слайд 2308/28/2020

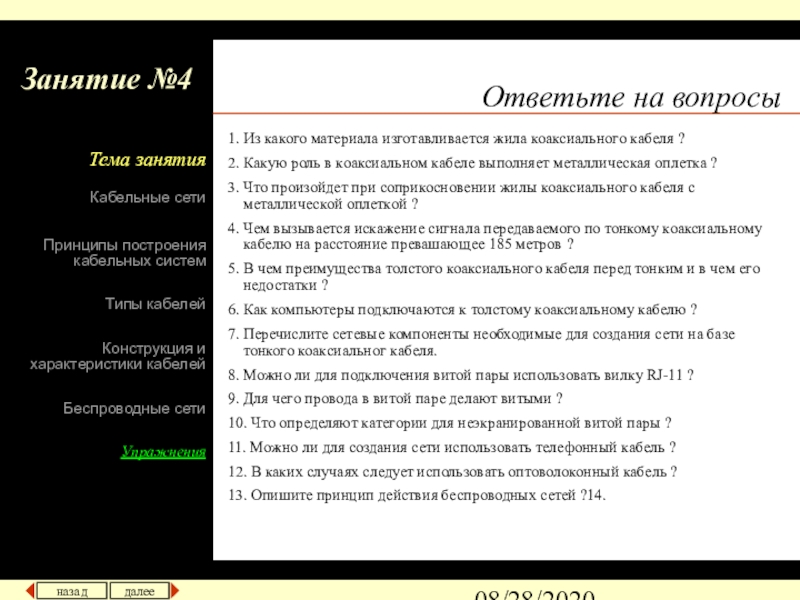

Ответьте на вопросы
Тема занятия
1. Из какого материала изготавливается жила коаксиального кабеля
?
2. Какую роль в коаксиальном кабеле выполняет металлическая оплетка ?
3. Что произойдет при соприкосновении жилы коаксиального кабеля с металлической оплеткой ?
4. Чем вызывается искажение сигнала передаваемого по тонкому коаксиальному кабелю на расстояние превашающее 185 метров ?
5. В чем преимущества толстого коаксиального кабеля перед тонким и в чем его недостатки ?
6. Как компьютеры подключаются к толстому коаксиальному кабелю ?
7. Перечислите сетевые компоненты необходимые для создания сети на базе тонкого коаксиальног кабеля.
8. Можно ли для подключения витой пары использовать вилку RJ-11 ?
9. Для чего провода в витой паре делают витыми ?
10. Что определяют категории для неэкранированной витой пары ?
11. Можно ли для создания сети использовать телефонный кабель ?
12. В каких случаях следует использовать оптоволоконный кабель ?
13. Опишите принцип действия беспроводных сетей ?14.
2. Какую роль в коаксиальном кабеле выполняет металлическая оплетка ?
3. Что произойдет при соприкосновении жилы коаксиального кабеля с металлической оплеткой ?
4. Чем вызывается искажение сигнала передаваемого по тонкому коаксиальному кабелю на расстояние превашающее 185 метров ?
5. В чем преимущества толстого коаксиального кабеля перед тонким и в чем его недостатки ?
6. Как компьютеры подключаются к толстому коаксиальному кабелю ?
7. Перечислите сетевые компоненты необходимые для создания сети на базе тонкого коаксиальног кабеля.
8. Можно ли для подключения витой пары использовать вилку RJ-11 ?
9. Для чего провода в витой паре делают витыми ?
10. Что определяют категории для неэкранированной витой пары ?
11. Можно ли для создания сети использовать телефонный кабель ?
12. В каких случаях следует использовать оптоволоконный кабель ?
13. Опишите принцип действия беспроводных сетей ?14.
