Слайд 1
«Основы логики и логические основы построения компьютера»
Текст слайда:

«Основы логики и логические основы построения компьютера»


Слайд 2
Процессор компьютера выполняет арифметические и логические операции над двоичными кодами. И
Текст слайда:

Процессор компьютера выполняет арифметические и логические операции над двоичными кодами. И поэтому чтобы иметь представление об устройстве компьютера, необходимо познакомиться с основными логическими элементами, лежащими в основе его построения. Для понимания принципа работы таких элементов изучим основные начальные понятия алгебры логики.


Слайд 3
Логика - это наука о формах и способах мышления. Термин «логика» происходит от древнегреческого logos,
Текст слайда:

Логика - это наука о формах и способах мышления. Термин «логика» происходит от древнегреческого logos, означающего «слово, мысль, понятие, рассуждение, закон»

Основными формами мышления являются понятие, высказывание и умозаключение.


Слайд 4
Первые учения о формах и способах рассуждений возникли в странах Дальнего Востока (Китай, Индия), но в основе
Текст слайда:

Первые учения о формах и способах рассуждений возникли в странах Дальнего Востока (Китай, Индия), но в основе современной логики лежат учения, созданные древнегреческими мыслителями. Основы формальной логики заложил Аристотель, который впервые отделил логические формы мышления от его содержания.


Слайд 5
Алгебру логики так же называют  алгеброй Буля, или булевой алгеброй,  по имени английского математика Джорджа
Текст слайда:

Алгебру логики так же называют алгеброй Буля, или булевой алгеброй, по имени английского математика Джорджа Буля, разработавшего в XIX веке ее основные положения.


Слайд 6
Понятие – это форма мышления, фиксирующая основные, существенные признаки объекта. Понятие имеет две стороны: содержание и объём.
Текст слайда:

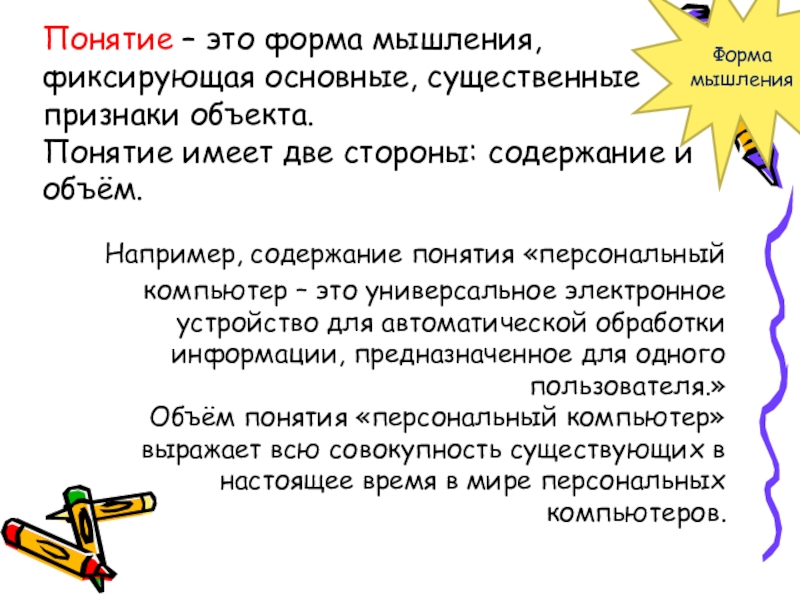

Понятие – это форма мышления, фиксирующая основные, существенные признаки объекта. Понятие имеет две стороны: содержание и объём.

Например, содержание понятия «персональный компьютер – это универсальное электронное устройство для автоматической обработки информации, предназначенное для одного пользователя.»
Объём понятия «персональный компьютер» выражает всю совокупность существующих в настоящее время в мире персональных компьютеров.

Форма мышления


Слайд 7
Высказывание (суждение) – это форма мышления, в которой  что-либо утверждается или отрицается о свойствах реальных предметов,
Текст слайда:

Высказывание (суждение) – это форма мышления, в которой что-либо утверждается или отрицается о свойствах реальных предметов, их свойствах и отношениях между ними.


Высказывание могут принимать только два значения – Истина (обозначается 1) или Ложь (обозначается 0).

Высказывания могут быть простыми и составными.

Форма мышления


Слайд 8

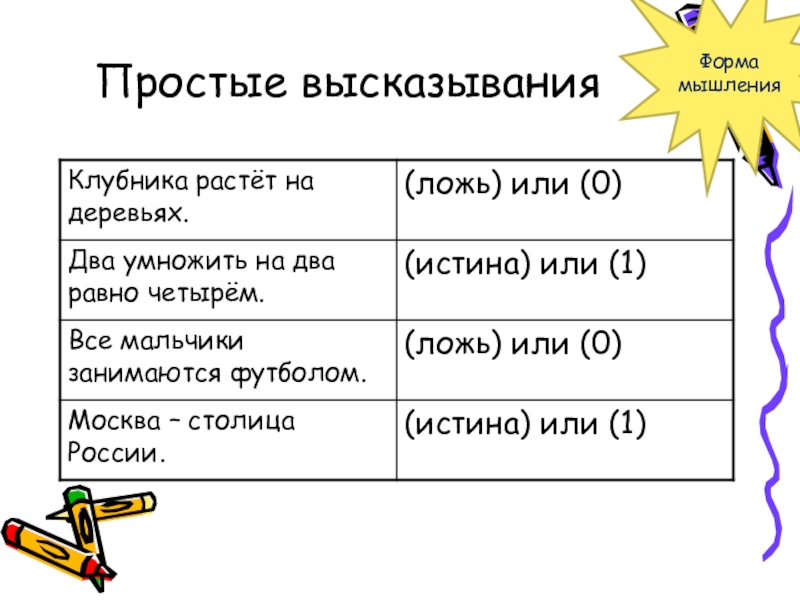

Простые высказыванияФорма мышления
Текст слайда:

Простые высказывания

Форма мышления


Слайд 9
Простое высказывание состоит из одного высказывания и не содержит логической операции.  Составное высказывание содержит высказывания, объединенные
Текст слайда:

Простое высказывание состоит из одного высказывания и не содержит логической операции. Составное высказывание содержит высказывания, объединенные логическими операциями.

Например, высказывание «Процессор является устройством обработки информации и принтер является устройством печати» является составным высказыванием, состоящим из двух простых, соединённых союзом «и».


Слайд 10

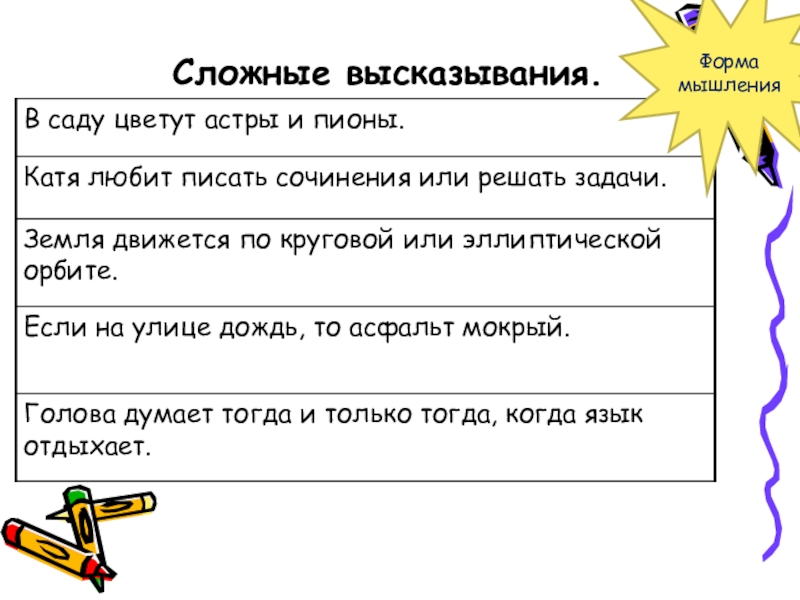

Сложные высказывания.Форма мышления
Текст слайда:

Сложные высказывания.

Форма мышления


Слайд 11
ПредикатыВысказывание состоит из понятий, и его можно сравнить с арифметическим выражением. В математической логике рассматриваются предикаты, т.
Текст слайда:

Предикаты

Высказывание состоит из понятий, и его можно сравнить с арифметическим выражением. В математической логике рассматриваются предикаты, т. е. функциональные зависимости от неопределённых понятий (терминов), которые можно сравнить с переменными в уравнении.

В предикатах 1 порядка один из терминов является неопределённым понятием: «X – человек».
В предикатах 2 порядка два термина неопределённы: «X любит Y».
В предикатах 3 порядка неопределённы три термина: «Z – сын X и Y».
Преобразуем в высказывания:
«Сократ – человек»;
«Ксантиппа любит Сократа»;
«Софрониск – сын Сократа и Ксантиппы»



Слайд 12

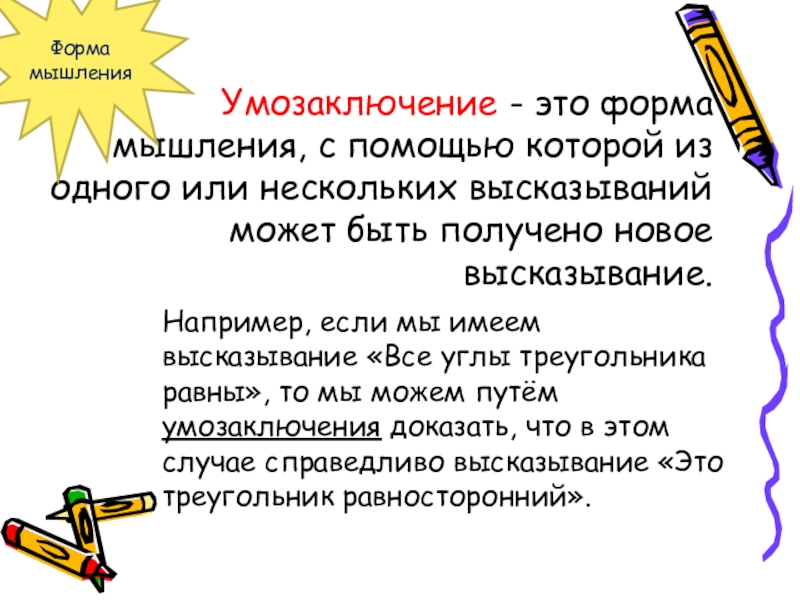

Умозаключение - это форма мышления, с помощью которой из одного или нескольких высказываний может быть получено
Текст слайда:

Умозаключение - это форма мышления, с помощью которой из одного или нескольких высказываний может быть получено новое высказывание.

Форма мышления

Например, если мы имеем высказывание «Все углы треугольника равны», то мы можем путём умозаключения доказать, что в этом случае справедливо высказывание «Это треугольник равносторонний».


Слайд 13
В качестве основных логических операций в составных высказываниях используются:НЕ (логическое отрицание, инверсия)ИЛИ (логическое сложение, дизъюнкция)И (логическое умножение,
Текст слайда:

В качестве основных логических операций в составных высказываниях используются:

НЕ (логическое отрицание, инверсия)
ИЛИ (логическое сложение, дизъюнкция)
И (логическое умножение, конъюнкция)
Операция «ЕСЛИ - ТО» (логическое следование, импликация)
Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность)


Слайд 14
Все операции алгебры логики определяются таблицами истинности. Таблица истинности определяет результат выполнения операции для всех возможных логических
Текст слайда:

Все операции алгебры логики определяются таблицами истинности. Таблица истинности определяет результат выполнения операции для всех возможных логических значений исходных высказываний.

Простые высказывания в алгебре логики обозначаются прописными латинскими буквами:
A, B, C, D …


Слайд 15
Операция НЕ- логическое отрицание (инверсия)Логическая операция НЕ применяется к одному аргументу, в качестве которого может быть простое
Текст слайда:

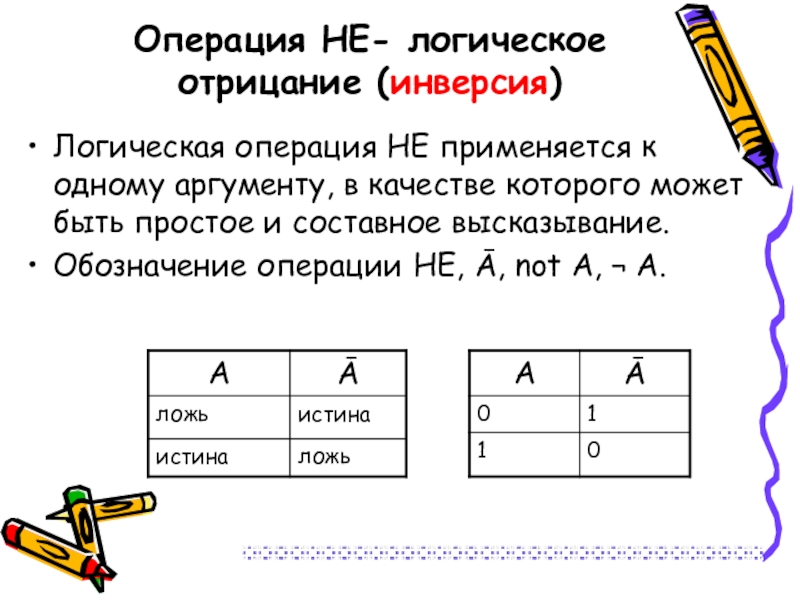

Операция НЕ- логическое отрицание (инверсия)

Логическая операция НЕ применяется к одному аргументу, в качестве которого может быть простое и составное высказывание.
Обозначение операции НЕ, Ā, not А, ¬ А.







Слайд 16

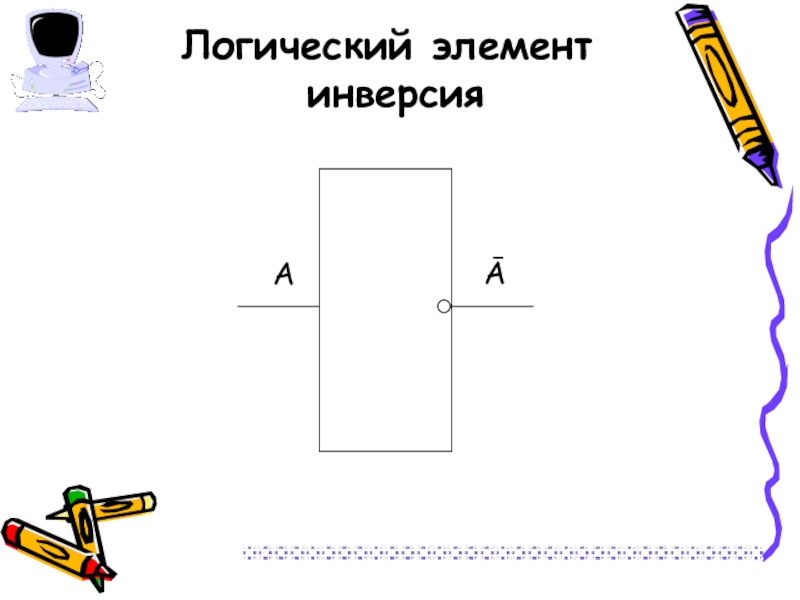

Логический элемент  инверсия
Текст слайда:

Логический элемент инверсия


Слайд 17
Операция ИЛИ – логическое сложение (дизъюнкция нестрогая, объединение)Выполняет функцию объединения двух высказываний, в качестве которых может быть
Текст слайда:

Операция ИЛИ – логическое сложение (дизъюнкция нестрогая, объединение)

Выполняет функцию объединения двух высказываний, в качестве которых может быть и простое, и составное высказывание.
Обозначения операции: А или В, А or В, А V В.







Слайд 18

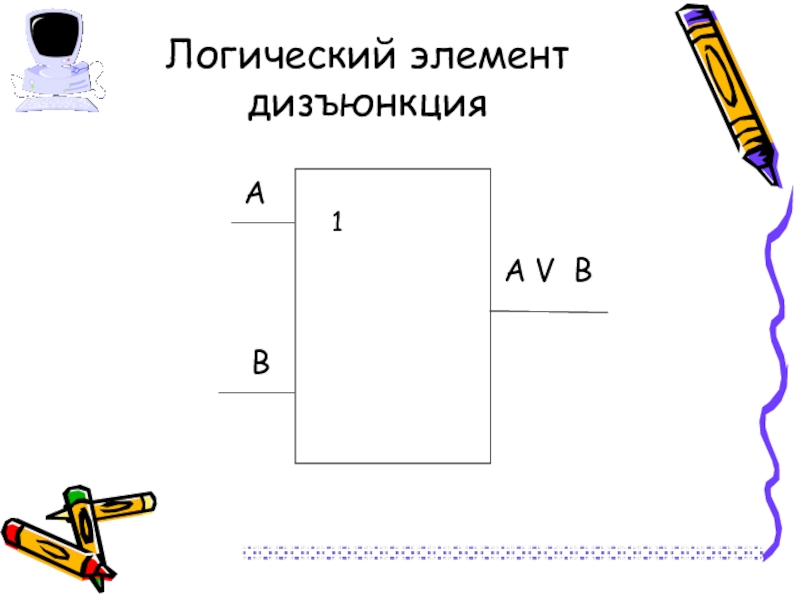

Логический элемент дизъюнкция
Текст слайда:

Логический элемент дизъюнкция


Слайд 19

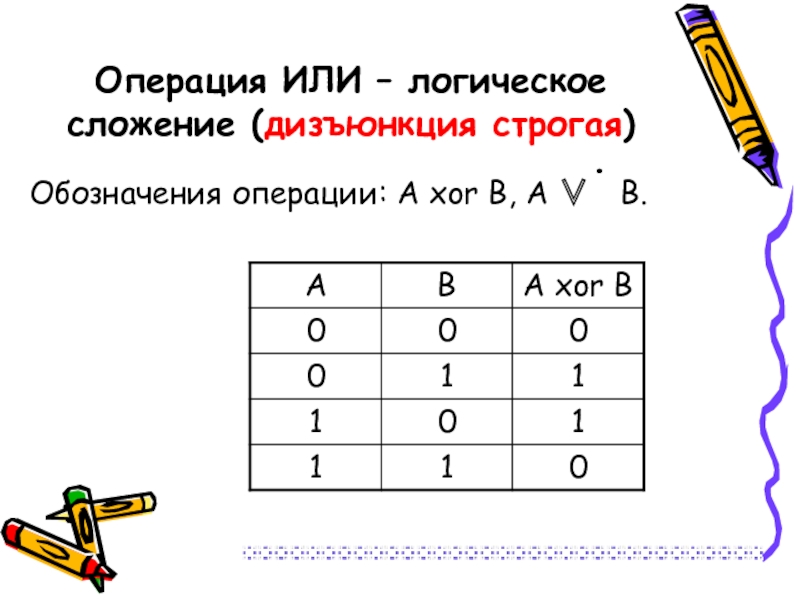

Операция ИЛИ – логическое сложение (дизъюнкция строгая)Обозначения операции: А xor В, А ∨· В.
Текст слайда:

Операция ИЛИ – логическое сложение (дизъюнкция строгая)

Обозначения операции: А xor В, А ∨· В.







Слайд 20
Операция И – логическое умножение (конъюнкция)Выполняет функцию пересечение двух высказываний (аргументов), в качестве которого может быть и
Текст слайда:

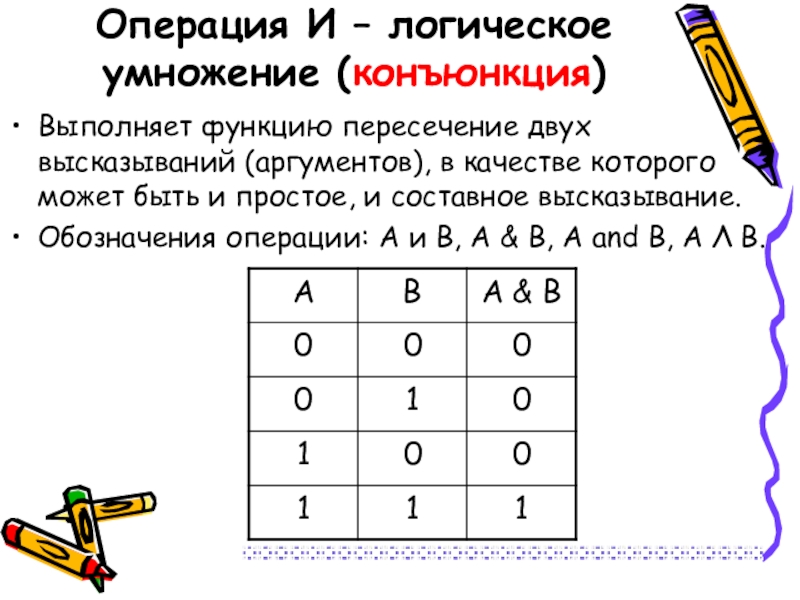

Операция И – логическое умножение (конъюнкция)

Выполняет функцию пересечение двух высказываний (аргументов), в качестве которого может быть и простое, и составное высказывание.
Обозначения операции: А и В, А & В, А and В, А Λ В.


Слайд 21
Логический элемент конъюнкция
Текст слайда:

Логический элемент конъюнкция


Слайд 22

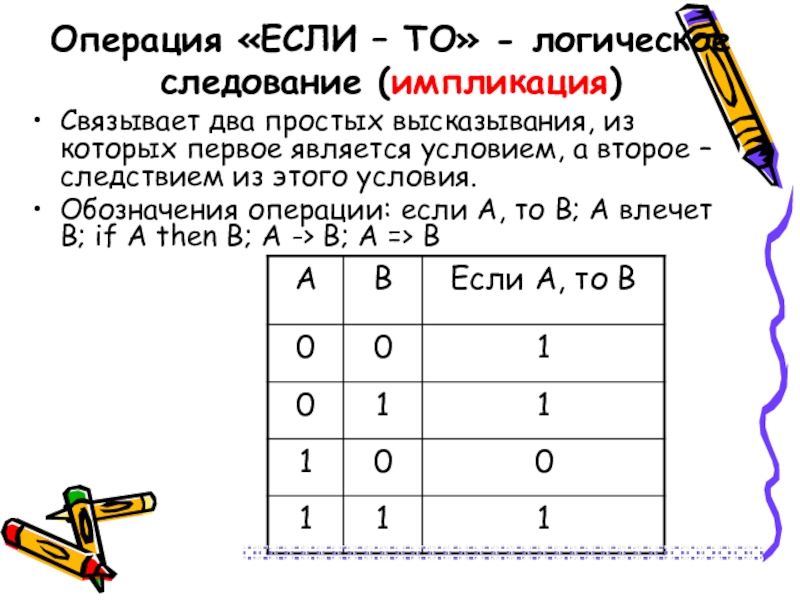

Операция «ЕСЛИ – ТО» - логическое следование (импликация)Связывает два простых высказывания, из которых первое является условием, а
Текст слайда:

Операция «ЕСЛИ – ТО» - логическое следование (импликация)

Связывает два простых высказывания, из которых первое является условием, а второе – следствием из этого условия.
Обозначения операции: если А, то В; А влечет В; if A then B; А -> В; А => В


Слайд 23
Логический элемент импликацияА
Текст слайда:

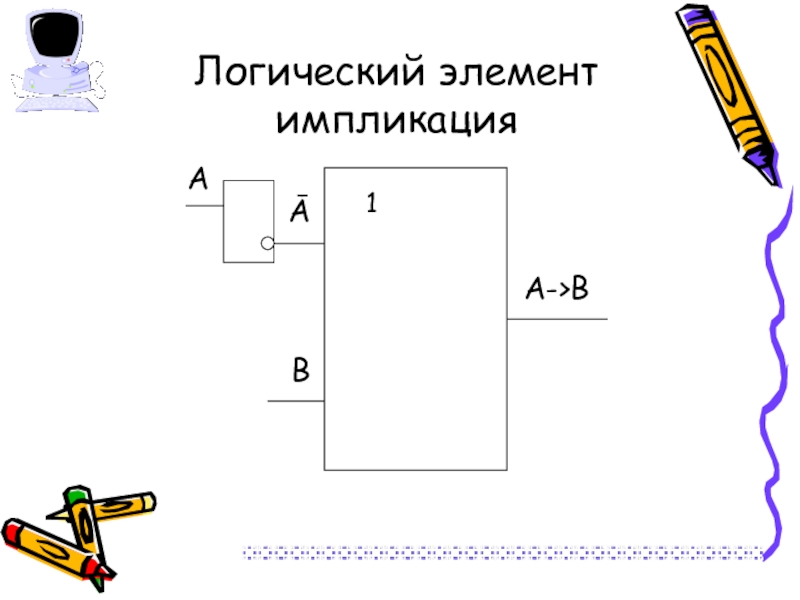

Логический элемент импликация

А


Слайд 24

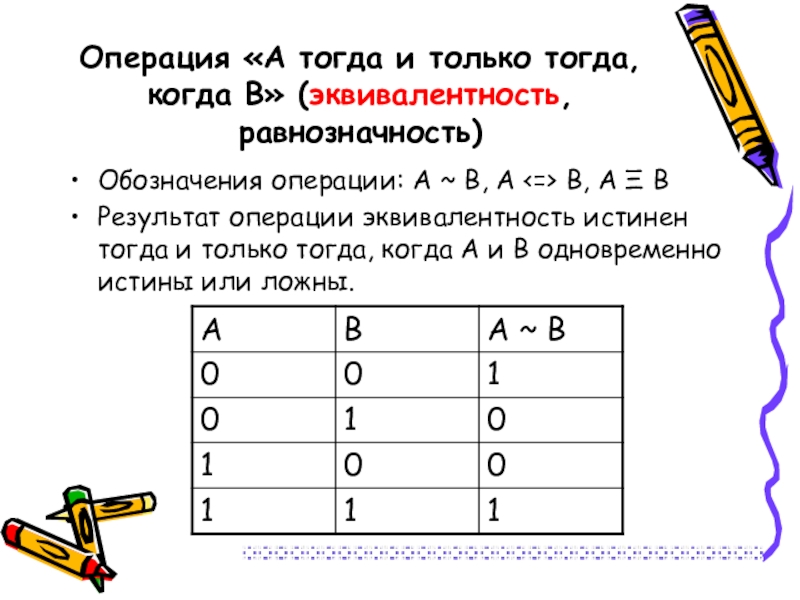

Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность)Обозначения операции: А ~ В, А В, А
Текст слайда:

Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность)

Обозначения операции: А ~ В, А <=> В, А Ξ В
Результат операции эквивалентность истинен тогда и только тогда, когда А и В одновременно истины или ложны.


Слайд 25
Логический элемент эквивалентностьАВ
Текст слайда:

Логический элемент эквивалентность

А<->В


Слайд 26

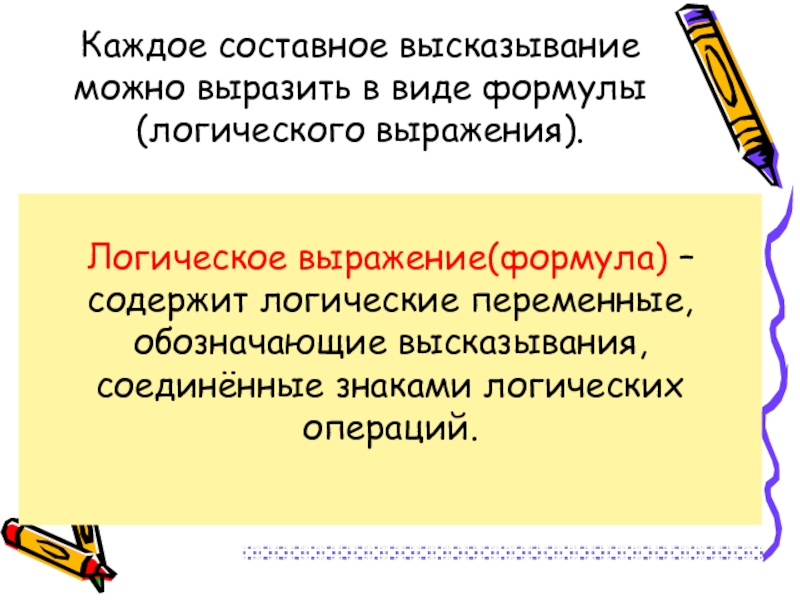

Каждое составное высказывание можно выразить в виде формулы (логического выражения).Логическое выражение(формула) – содержит логические переменные, обозначающие высказывания,
Текст слайда:

Каждое составное высказывание можно выразить в виде формулы (логического выражения).


Логическое выражение(формула) – содержит логические переменные, обозначающие высказывания, соединённые знаками логических операций.


Слайд 27

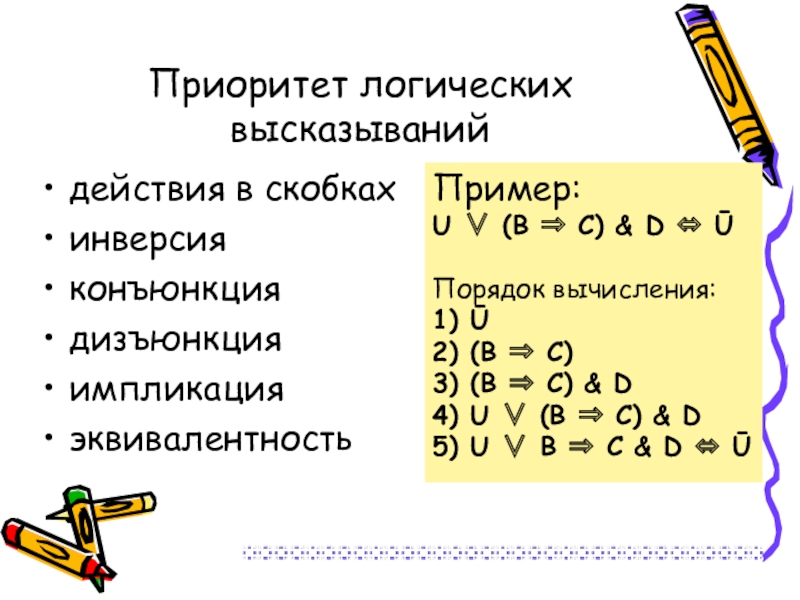

Приоритет логических высказыванийдействия в скобкахинверсия конъюнкция дизъюнкцияимпликация эквивалентностьПример:U ∨ (В ⇒ С) & D ⇔ ŪПорядок вычисления:1)
Текст слайда:

Приоритет логических высказываний

действия в скобках
инверсия
конъюнкция
дизъюнкция
импликация
эквивалентность

Пример:
U ∨ (В ⇒ С) & D ⇔ Ū

Порядок вычисления:
1) Ū
2) (В ⇒ С)
3) (В ⇒ С) & D
4) U ∨ (В ⇒ С) & D
5) U ∨ В ⇒ С & D ⇔ Ū


Слайд 28

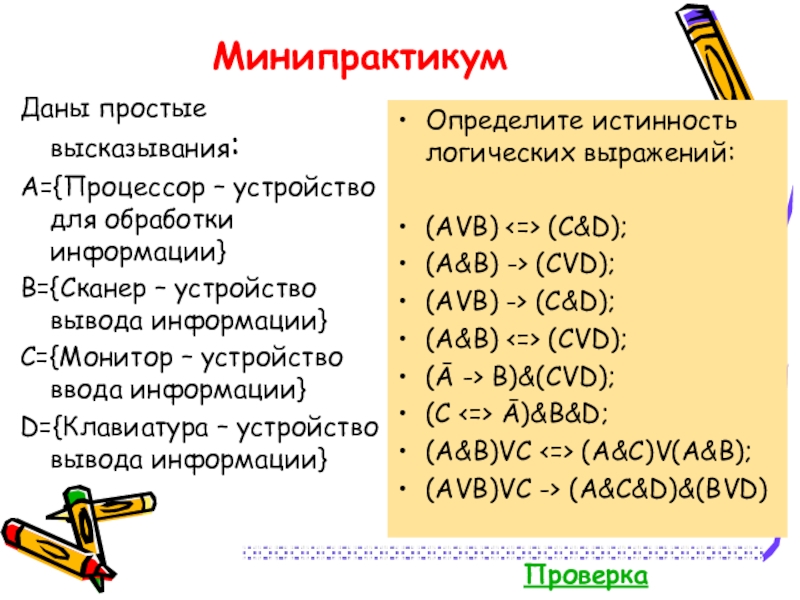

МинипрактикумДаны простые высказывания:A={Процессор – устройство для обработки информации}B={Сканер – устройство вывода информации}C={Монитор – устройство ввода информации}D={Клавиатура –
Текст слайда:

Минипрактикум

Даны простые высказывания:
A={Процессор – устройство для обработки информации}
B={Сканер – устройство вывода информации}
C={Монитор – устройство ввода информации}
D={Клавиатура – устройство вывода информации}

Определите истинность логических выражений:

(AVB) <=> (C&D);
(A&B) -> (CVD);
(AVB) -> (C&D);
(A&B) <=> (CVD);
(Ā -> B)&(CVD);
(C <=> Ā)&B&D;
(A&B)VC <=> (A&C)V(A&B);
(AVB)VC -> (A&C&D)&(BVD)

Проверка


Слайд 29

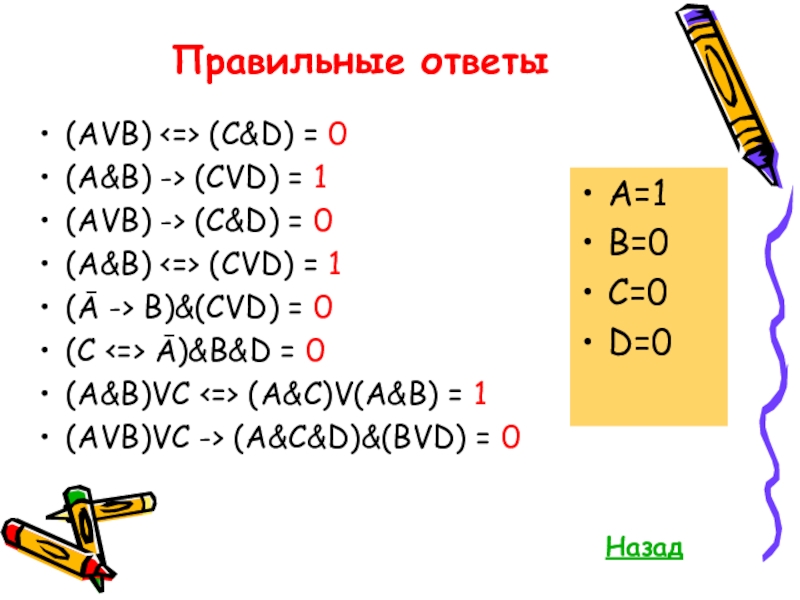

Правильные ответы(AVB) (C&D) = 0 (A&B) -> (CVD) = 1(AVB) -> (C&D) = 0(A&B) (CVD) = 1(Ā
Текст слайда:

Правильные ответы

(AVB) <=> (C&D) = 0
(A&B) -> (CVD) = 1
(AVB) -> (C&D) = 0
(A&B) <=> (CVD) = 1
(Ā -> B)&(CVD) = 0
(C <=> Ā)&B&D = 0
(A&B)VC <=> (A&C)V(A&B) = 1
(AVB)VC -> (A&C&D)&(BVD) = 0


A=1
B=0
C=0
D=0

Назад


Слайд 30
Ответ: Всегда ЛОЖНОМинипрактикумКакое значение будет на выходе F схемы?Какая формула отражает логическое преобразование, выполняемое схемой?Ответ: ¬ ((X1
Текст слайда:

Ответ: Всегда ЛОЖНО

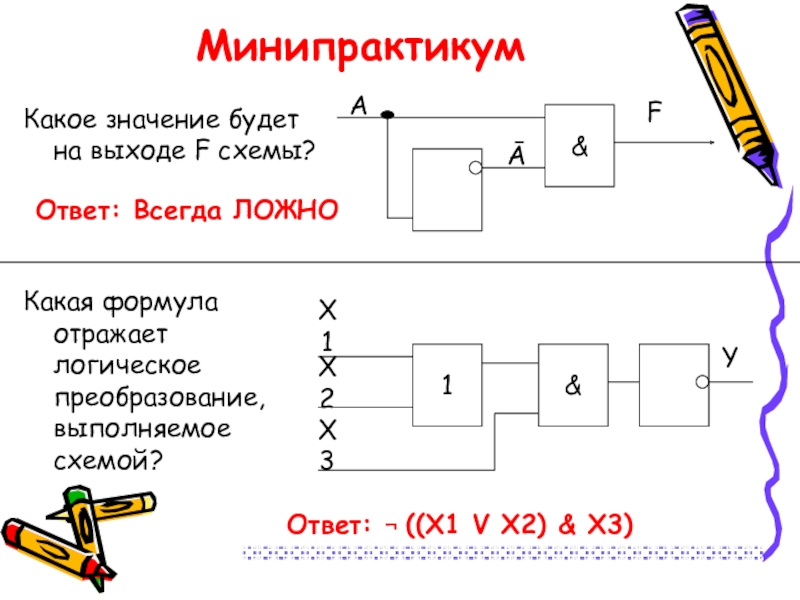

Минипрактикум

Какое значение будет на выходе F схемы?

Какая формула отражает логическое преобразование, выполняемое схемой?

Ответ: ¬ ((X1 V X2) & X3)


Слайд 31
Практическая работа ПКСоздание в электронных таблицах Microsoft Excel(OpenOffice.org Calc) таблиц истинности логических функций:КонъюнкцииДизъюнкцииИнверсииИмпликацииЭквивалентности
Текст слайда:

Практическая работа ПК

Создание в электронных таблицах Microsoft Excel(OpenOffice.org Calc) таблиц истинности логических функций:
Конъюнкции
Дизъюнкции
Инверсии
Импликации
Эквивалентности



Слайд 32
Составление таблиц истинности по логической формулеКоличество строк - 2ⁿ, где n- это количество логических переменныхКоличество столбцов -
Текст слайда:

Составление таблиц истинности по логической формуле

Количество строк - 2ⁿ, где n- это количество логических переменных
Количество столбцов - количество логических переменных + количество логических операций.
Пример: Ā&В
Количество строк = 22 = 4
Количество столбцов = 2 + 2 = 4




Слайд 33

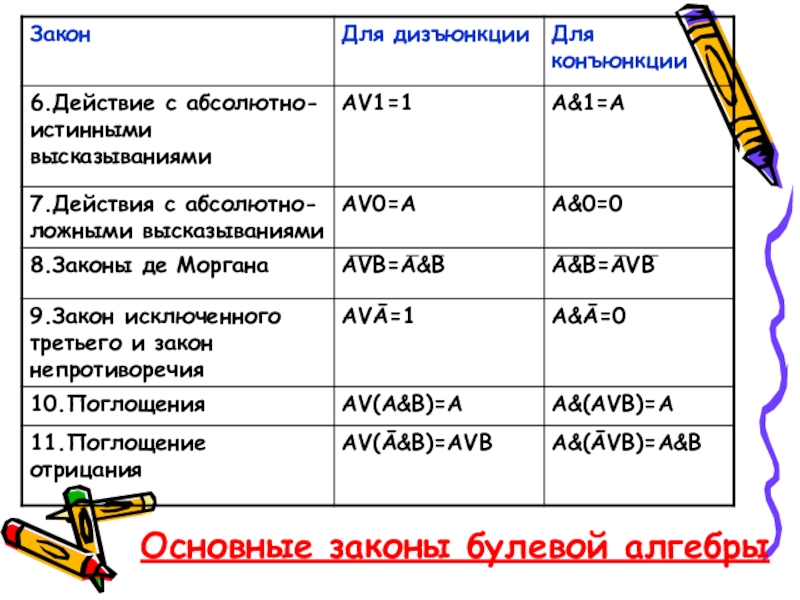

Основные законы булевой алгебры
Текст слайда:

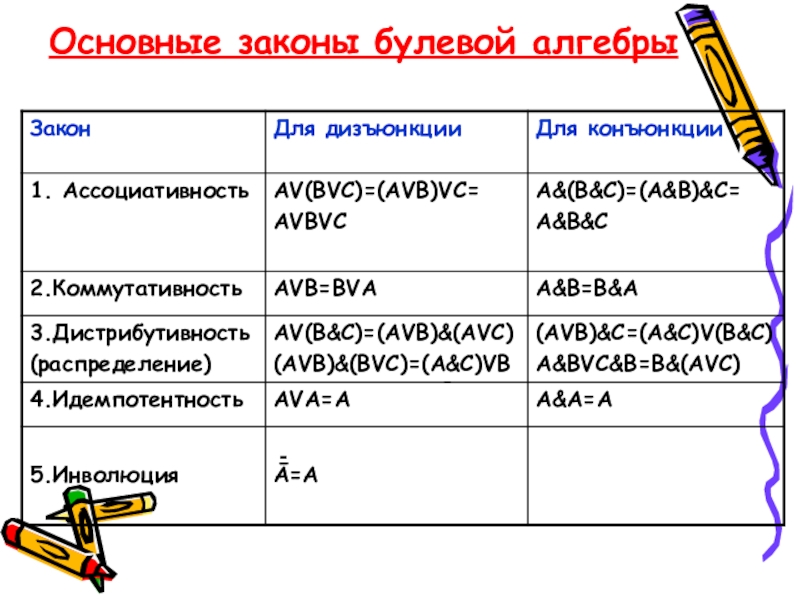

Основные законы булевой алгебры


Слайд 34
Основные законы булевой алгебры
Текст слайда:


Основные законы булевой алгебры


Слайд 35
Формула склеивания(А  В)  (А В)=А(А  В)  (А  В)=А
Текст слайда:

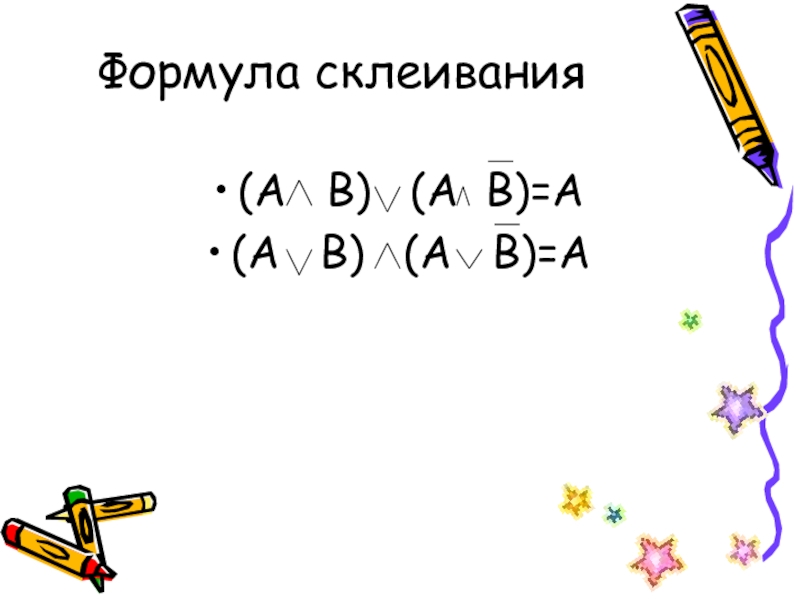

Формула склеивания

(А В) (А В)=А
(А В) (А В)=А


Слайд 36
Формулы поглощенияА  (А В)= АА  (А В)=АА  (Ā В)=А ВА  (Ā В)=А В
Текст слайда:

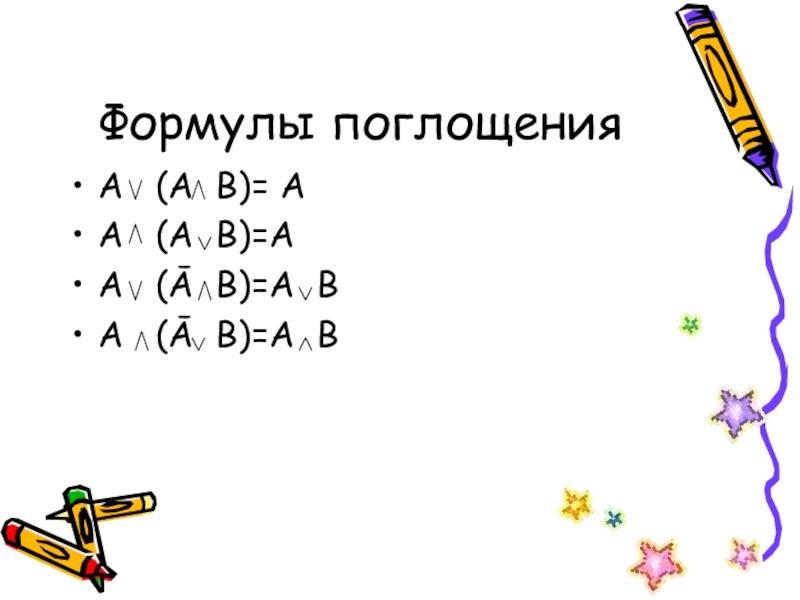

Формулы поглощения

А (А В)= А
А (А В)=А
А (Ā В)=А В
А (Ā В)=А В


Слайд 37
Тестовое заданиеНачать тест
Текст слайда:

Тестовое задание

Начать тест


Слайд 38
Вопросы и задания по теме «Основы логики»Зачёт по теме «Основы логики»
Текст слайда:

Вопросы и задания по теме «Основы логики»

Зачёт по теме «Основы логики»


Слайд 39
Использованные источники Угринович, Н. Д. Информатика и ИКТ. Профильный уровень. Учебник 10-11 классов/Н. Д. Угинович.
Текст слайда:

Использованные источники

Угринович, Н. Д. Информатика и ИКТ. Профильный уровень. Учебник 10-11 классов/Н. Д. Угинович. – М.: БИНОМ. Лаборатория знаний, 2008.
Макарова, Н. В. Информатика и ИКТ. Учебник 8-9 класс/Под ред. Проф. Н. В. Макаровой. – СПб.: Питер, 2007.
http://ru.wikipedia.org/wiki/%C1%F3%EB%FC,_%C4%E6%EE%F0%E4%E6
http://ru.wikipedia.org/wiki/%C0%F0%E8%F1%F2%EE%F2%E5%EB%FC
http://yandex.ru/yandsearch?text=%D0%BB%D0%BE%D0%B3%D0%B8%D0%BA%D0%B0+%D0%B8+%D0%BA%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80+%D0%BA%D0%B0%D1%80%D1%82%D0%B8%D0%BD%D0%BA%D0%B8&lr=64
