Слайд 1Локальные сети и организация работы пользователя через сервер терминалов
Презентация по
информационным технологиям»

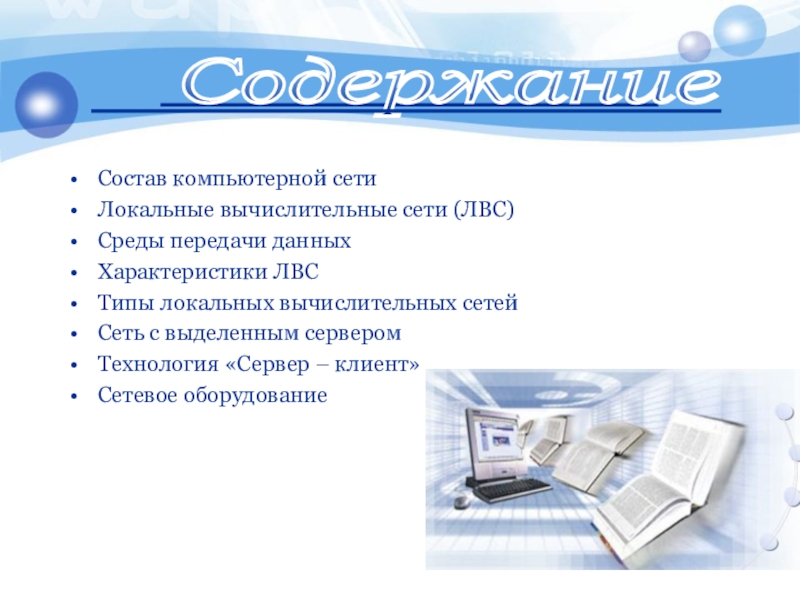

Слайд 2Состав компьютерной сети
Локальные вычислительные сети (ЛВС)
Среды передачи данных
Характеристики ЛВС
Типы локальных
вычислительных сетей
Сеть с выделенным сервером
Технология «Сервер – клиент»
Сетевое оборудование
Сеть с выделенным сервером
Технология «Сервер – клиент»
Сетевое оборудование
Содержание

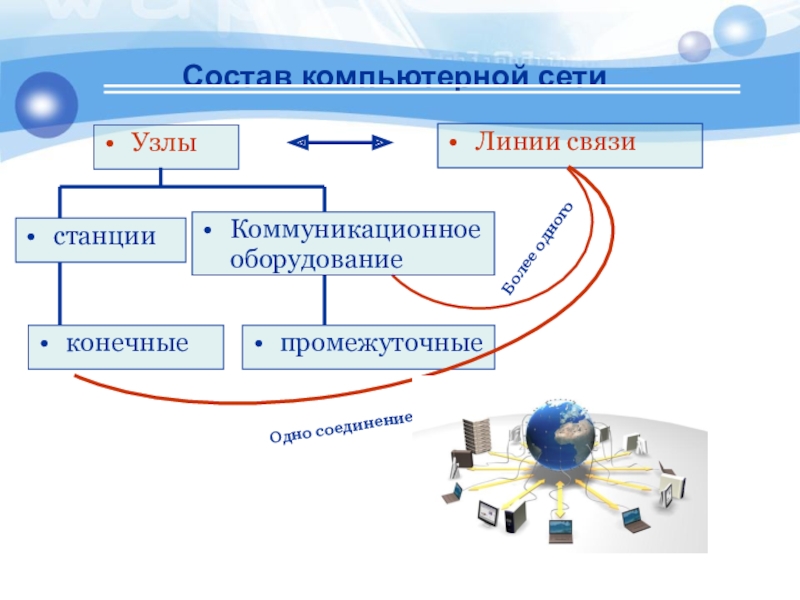

Слайд 3
Состав компьютерной сети
Узлы
Линии связи
конечные
промежуточные
станции
Коммуникационное оборудование
Одно соединение
Более одного

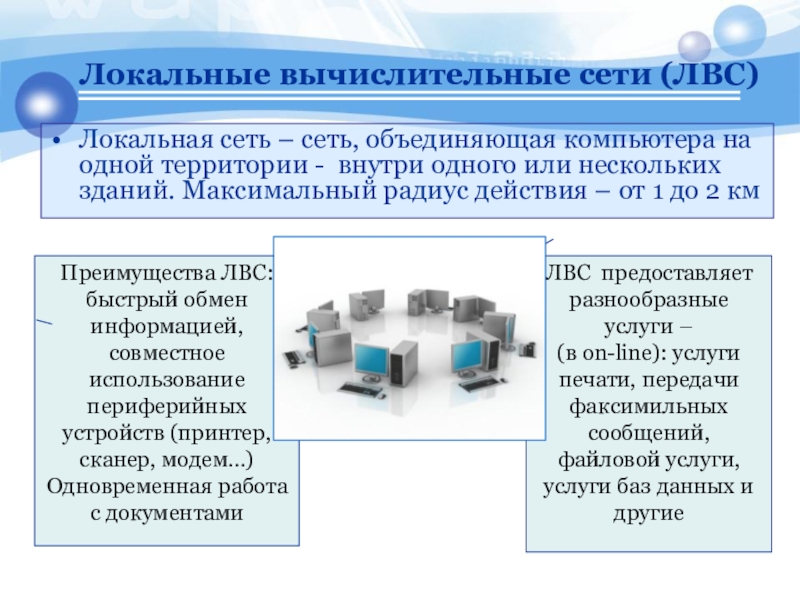

Слайд 4Локальные вычислительные сети (ЛВС)
Локальная сеть – сеть, объединяющая компьютера на одной
территории - внутри одного или нескольких зданий. Максимальный радиус действия – от 1 до 2 км
ЛВС предоставляет разнообразные услуги –
(в оn-line): услуги печати, передачи факсимильных сообщений, файловой услуги, услуги баз данных и другие
Преимущества ЛВС:
быстрый обмен информацией, совместное использование периферийных устройств (принтер, сканер, модем…)
Одновременная работа с документами

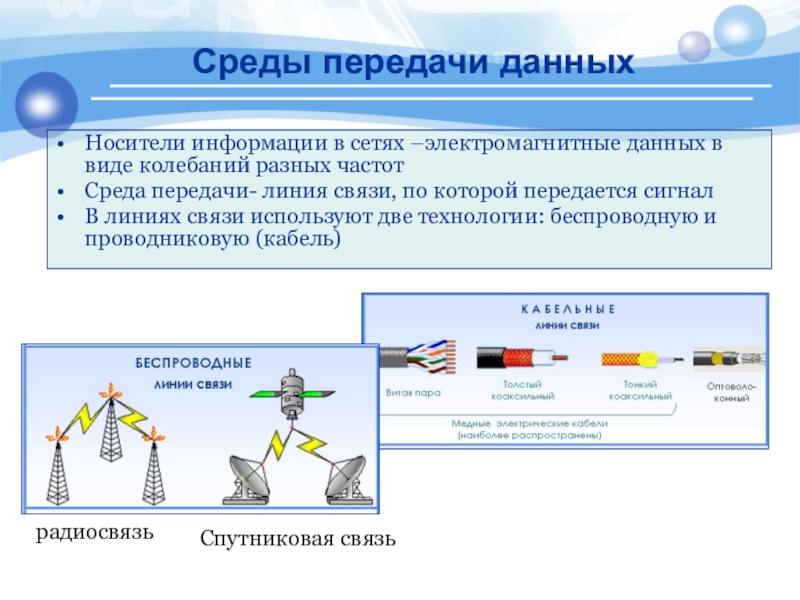

Слайд 5Носители информации в сетях –электромагнитные данных в виде колебаний разных частот
Среда передачи- линия связи, по которой передается сигнал
В линиях связи используют две технологии: беспроводную и проводниковую (кабель)
Среды передачи данных
радиосвязь
Спутниковая связь

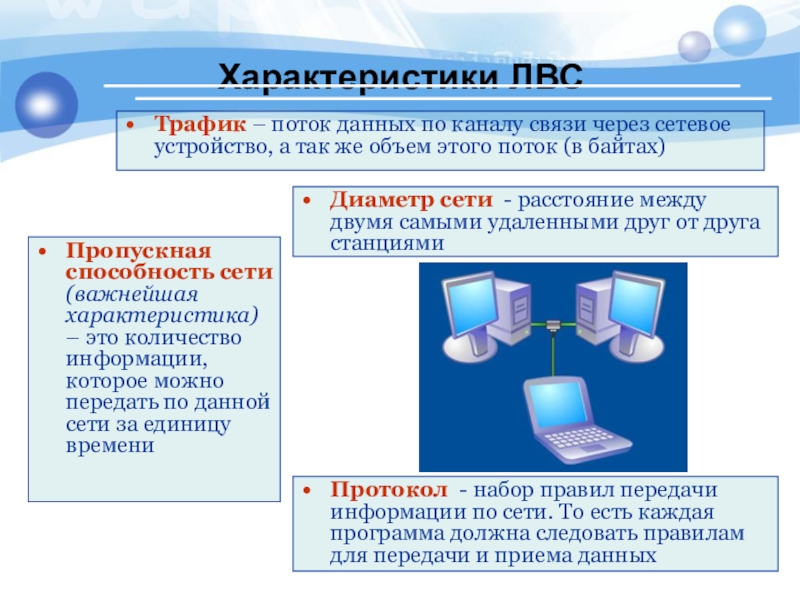

Слайд 6Трафик – поток данных по каналу связи через сетевое устройство, а
так же объем этого поток (в байтах)
Характеристики ЛВС
Пропускная способность сети (важнейшая характеристика) – это количество информации, которое можно передать по данной сети за единицу времени
Диаметр сети - расстояние между двумя самыми удаленными друг от друга станциями
Протокол - набор правил передачи информации по сети. То есть каждая программа должна следовать правилам для передачи и приема данных

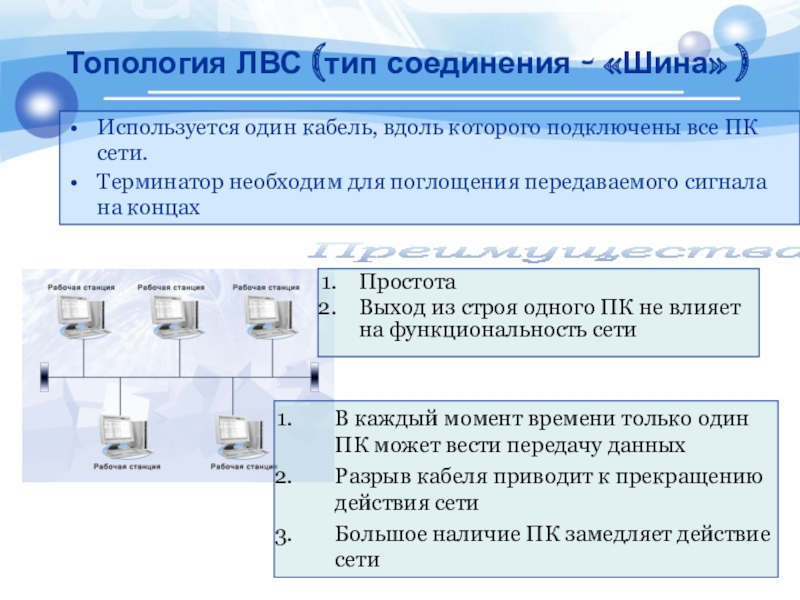

Слайд 7Используется один кабель, вдоль которого подключены все ПК сети.
Терминатор необходим
для поглощения передаваемого сигнала на концах
В каждый момент времени только один ПК может вести передачу данных
Разрыв кабеля приводит к прекращению действия сети
Большое наличие ПК замедляет действие сети
Топология ЛВС (тип соединения – «Шина» )
Простота
Выход из строя одного ПК не влияет на функциональность сети
Преимущества
Недостатки
терминатор

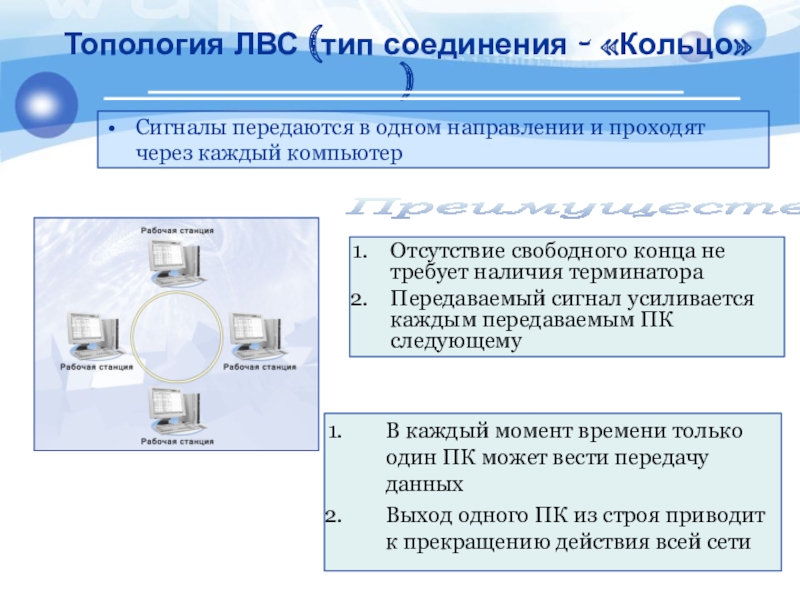

Слайд 8Сигналы передаются в одном направлении и проходят через каждый компьютер
Топология ЛВС
(тип соединения – «Кольцо» )
Отсутствие свободного конца не требует наличия терминатора
Передаваемый сигнал усиливается каждым передаваемым ПК следующему
В каждый момент времени только один ПК может вести передачу данных
Выход одного ПК из строя приводит к прекращению действия всей сети
Преимущества
Недостатки
Слайд 9К каждому компьютеру подходит отдельный кабель из одного центрального узла.
Топология ЛВС
(тип соединения – «Звезда» )
Преимущества
Недостатки
Управление сетью централизованно
Сеть остается функциональной при выходе одного ПК из строя
Выход сервера из строя приводит к прекращению действия всей сети
Для больших сетей значительно увеличивается расход кабеля

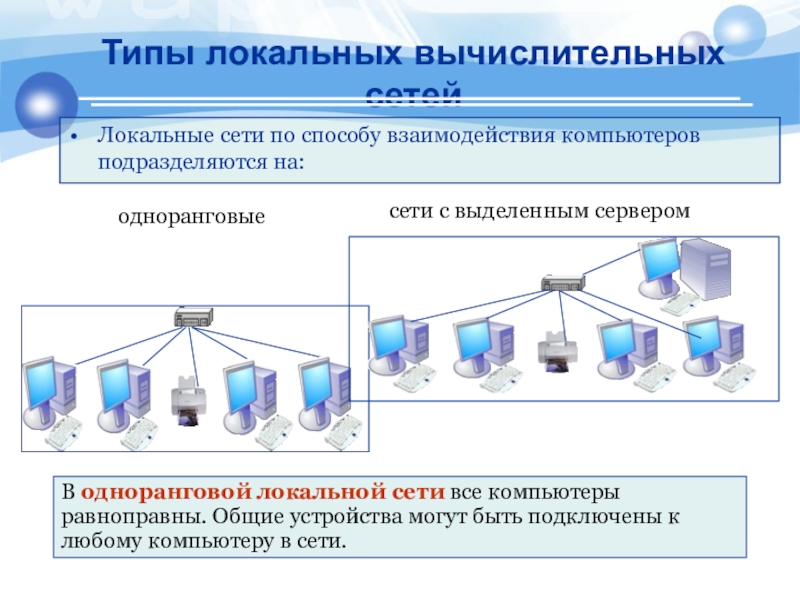

Слайд 10Локальные сети по способу взаимодействия компьютеров подразделяются на:
Типы локальных вычислительных сетей
одноранговые
сети с выделенным сервером
В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

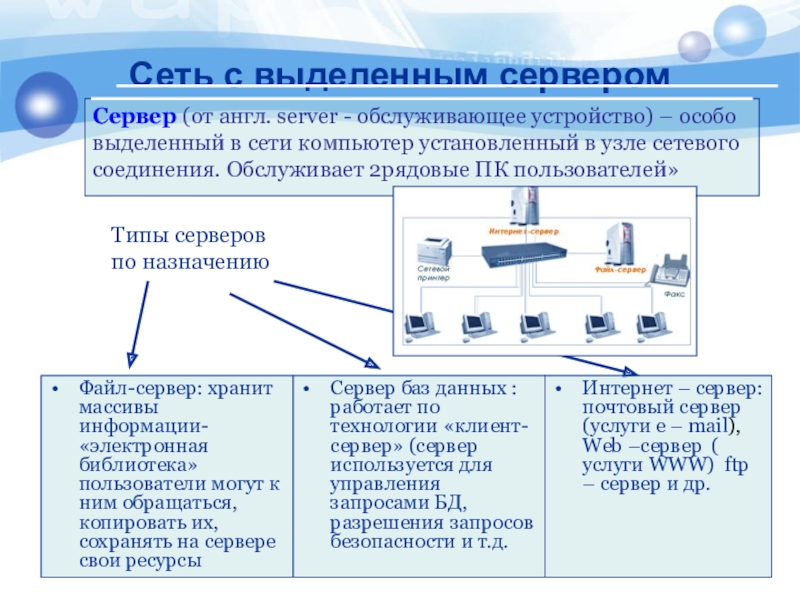

Слайд 11Сеть с выделенным сервером
Сервер (от англ. server - обслуживающее устройство) –
особо выделенный в сети компьютер установленный в узле сетевого соединения. Обслуживает 2рядовые ПК пользователей»
Файл-сервер: хранит массивы информации- «электронная библиотека» пользователи могут к ним обращаться, копировать их, сохранять на сервере свои ресурсы
Сервер баз данных : работает по технологии «клиент-сервер» (сервер используется для управления запросами БД, разрешения запросов безопасности и т.д.
Интернет – сервер: почтовый сервер (услуги e – mail), Web –сервер ( услуги WWW) ftp – сервер и др.
Типы серверов по назначению

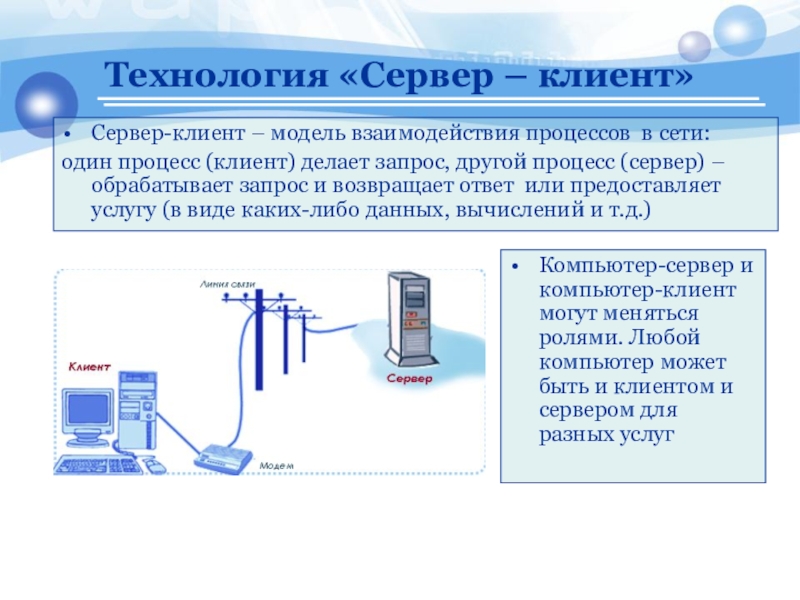

Слайд 12Сервер-клиент – модель взаимодействия процессов в сети:
один процесс (клиент) делает запрос,
другой процесс (сервер) –обрабатывает запрос и возвращает ответ или предоставляет услугу (в виде каких-либо данных, вычислений и т.д.)
Технология «Сервер – клиент»
Компьютер-сервер и компьютер-клиент могут меняться ролями. Любой компьютер может быть и клиентом и сервером для разных услуг

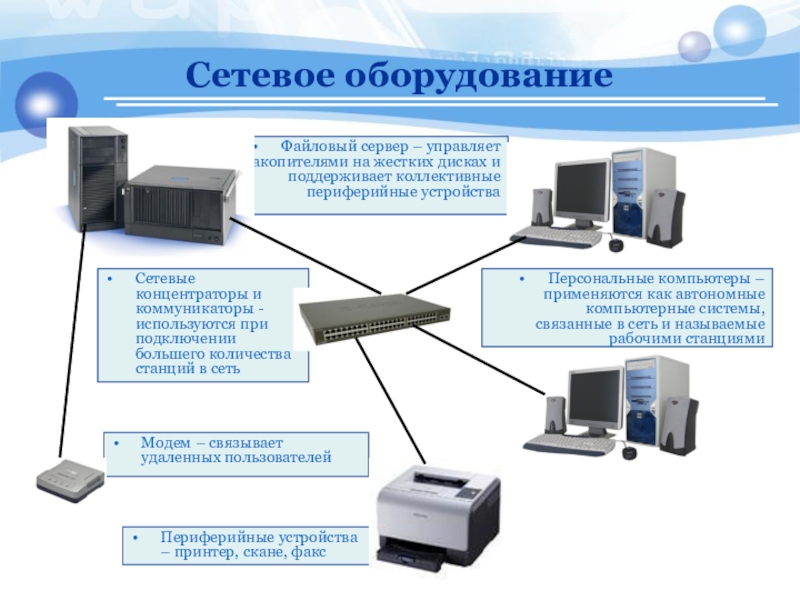

Слайд 13Файловый сервер – управляет накопителями на жестких дисках и поддерживает коллективные
периферийные устройства
Сетевое оборудование
Сетевые концентраторы и коммуникаторы - используются при подключении большего количества станций в сеть
Персональные компьютеры – применяются как автономные компьютерные системы, связанные в сеть и называемые рабочими станциями
Модем – связывает удаленных пользователей
Периферийные устройства – принтер, скане, факс
