Презентация, доклад по информатике виды сетей
Содержание
- 1. Презентация по информатике виды сетей
- 2. Цель урокаСформировать навыки работы протоколами в сети

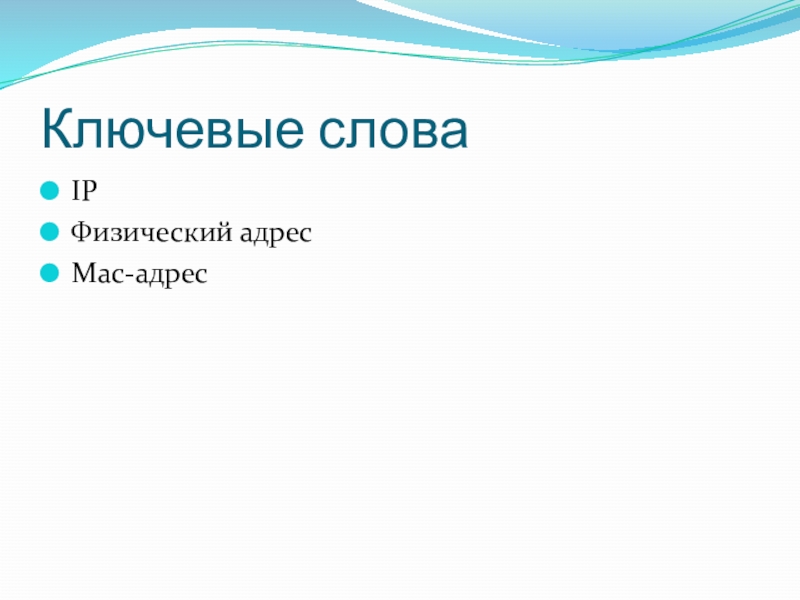

- 3. Ключевые словаIPФизический адресМас-адрес
- 4. В иерархической конструкции есть три базовых уровня:
- 5. Физическая адресацияКаждому подключенному к Ethernet узлу присваивается
- 6. Мас-адресМас-адрес это уникальный идентификатор данного устройства в сети
- 7. Запишем определенияВ Ip-адресе записываются адрес сети, и
- 8. Логическая адресацияIP-адреса состоят из двух частей. Одна
- 9. Структура IP адресаIP-адрес представляет собой простую серию
- 10. IP адрес и маскаПри настройке IP узлу
- 11. Классы IP адресов IP-адреса делятся на 5
- 12. Общие и частные IP адреса Всем узлам,
- 13. Одноадресная рассылка Для отправки и приема одноадресного
- 14. Широковещательная рассылка В пакете широковещательной рассылки содержится

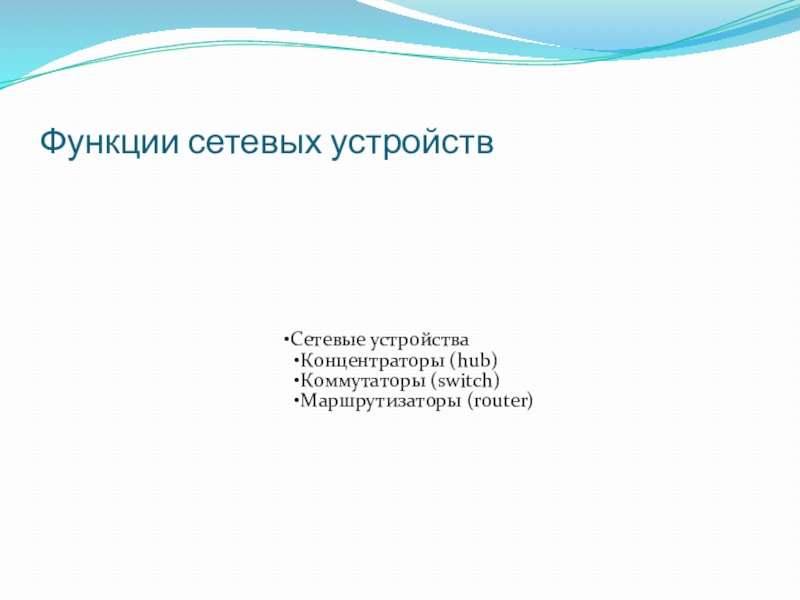

- 15. Функции сетевых устройств
- 16. КонцентраторыКонцентратор – это самый простой из видов
- 17. Домен коллизийДомен коллизий – это группа устройств,
- 18. КоммутаторыКоммутаторы соединяют между собой узлы и сегменты
- 19. Функции коммутаторовКоммутатор Ethernet используется на уровне доступа
- 20. Широковещательный доменКогда узел отправляет широковещательное сообщение, концентраторы
- 21. МаршрутизаторМаршрутизатор – это сетевое устройство, связывающее локальные
- 22. Функции маршрутизаторовКаждый порт, или интерфейс, маршрутизатора связан
- 23. Маршрутизатор

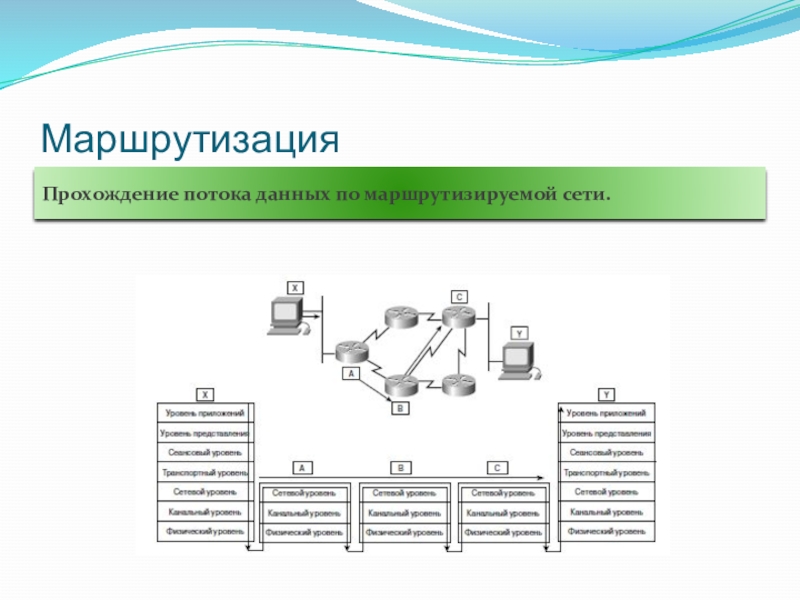

- 24. МаршрутизацияПрохождение потока данных по маршрутизируемой сети.
- 25. Программы и командыПрограмма:PuTTY — популярная программа для
- 26. Технология сети Ethernet. Возникновение коллизии. http://ru.wikibooks.org/ http://ppt4web.ru/search.html?tex
- 27. Слайд 27
Слайд 4В иерархической конструкции есть три базовых уровня:
уровень доступа – соединяет узлы
уровень распределения – соединяет небольшие локальные сети;
центральный уровень – высокоскоростное соединение между устройствами уровня распределения.

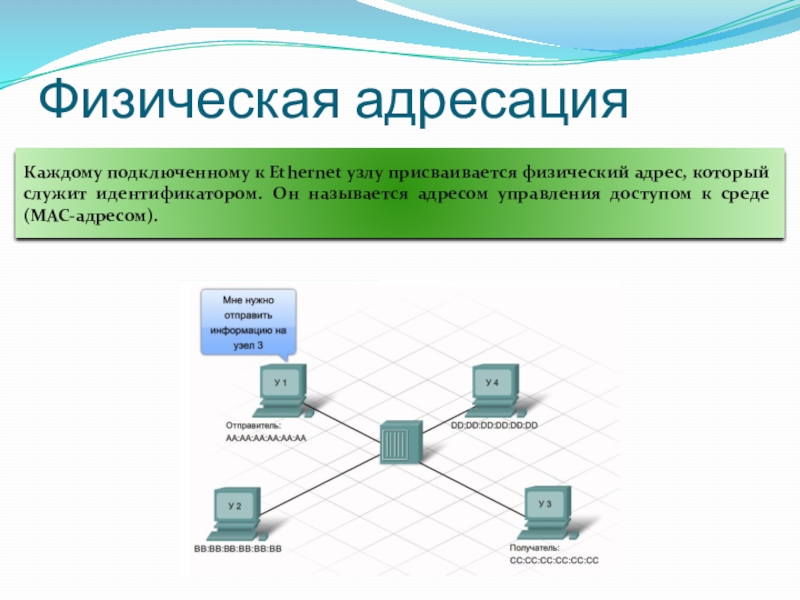

Слайд 5Физическая адресация
Каждому подключенному к Ethernet узлу присваивается физический адрес, который служит

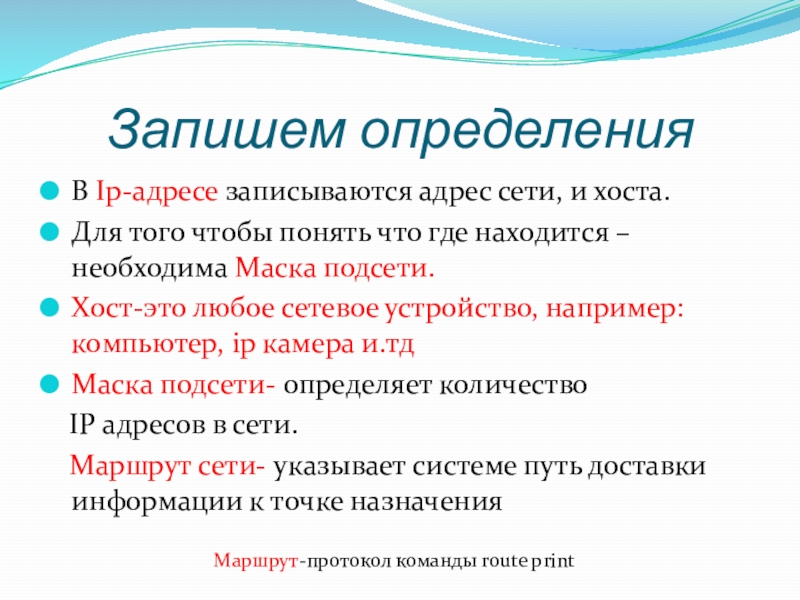

Слайд 7Запишем определения
В Ip-адресе записываются адрес сети, и хоста.
Для того чтобы понять
Хост-это любое сетевое устройство, например: компьютер, ip камера и.тд
Маска подсети- определяет количество
IP адресов в сети.
Маршрут сети- указывает системе путь доставки информации к точке назначения
Маршрут-протокол команды route print

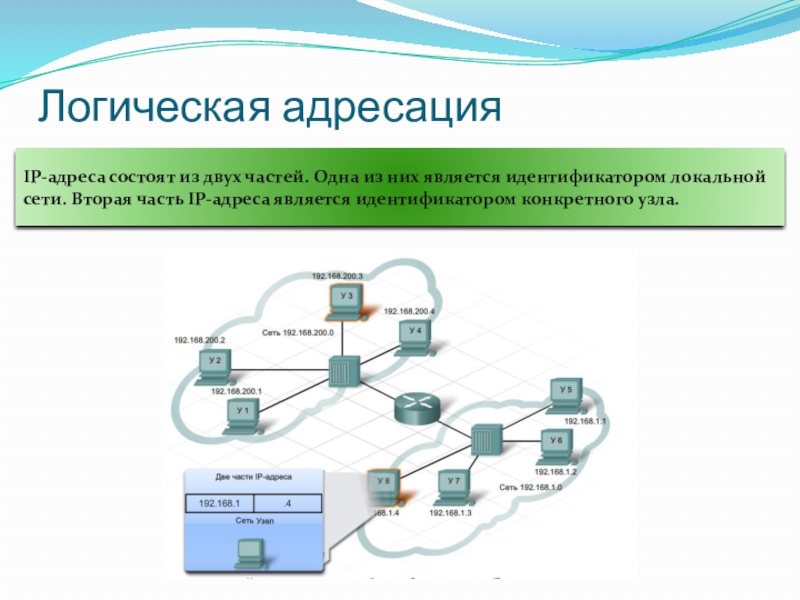

Слайд 8Логическая адресация
IP-адреса состоят из двух частей. Одна из них является идентификатором

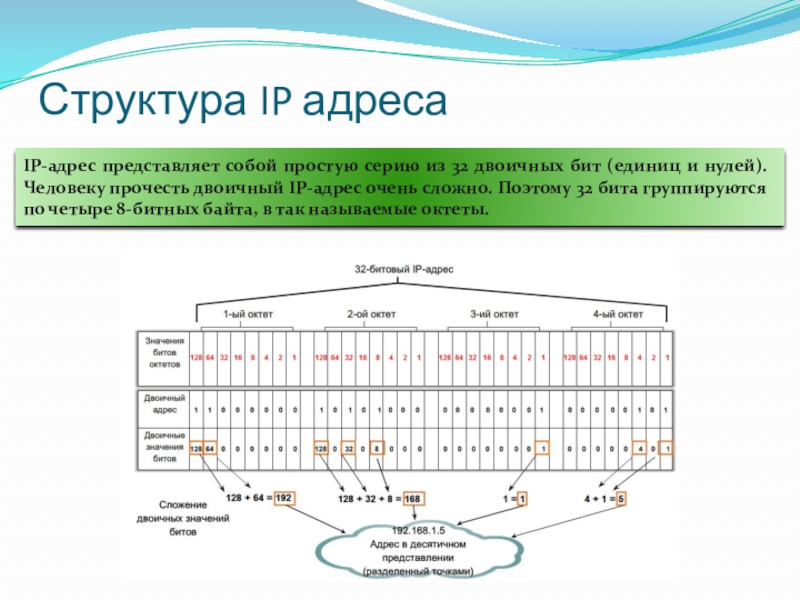

Слайд 9Структура IP адреса
IP-адрес представляет собой простую серию из 32 двоичных бит
Слайд 10IP адрес и маска
При настройке IP узлу присваивается не только IP-адрес,
Слайд 11Классы IP адресов
IP-адреса делятся на 5 классов. К классам A,

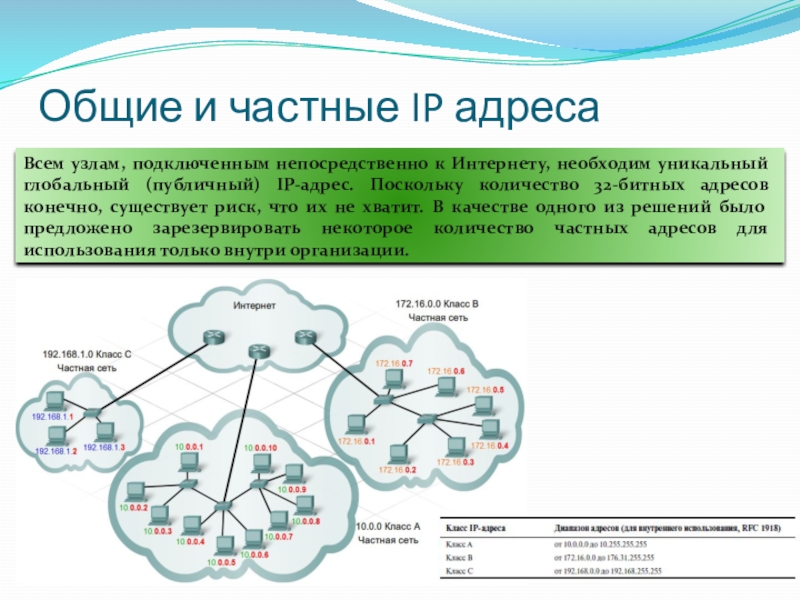

Слайд 12Общие и частные IP адреса
Всем узлам, подключенным непосредственно к Интернету,

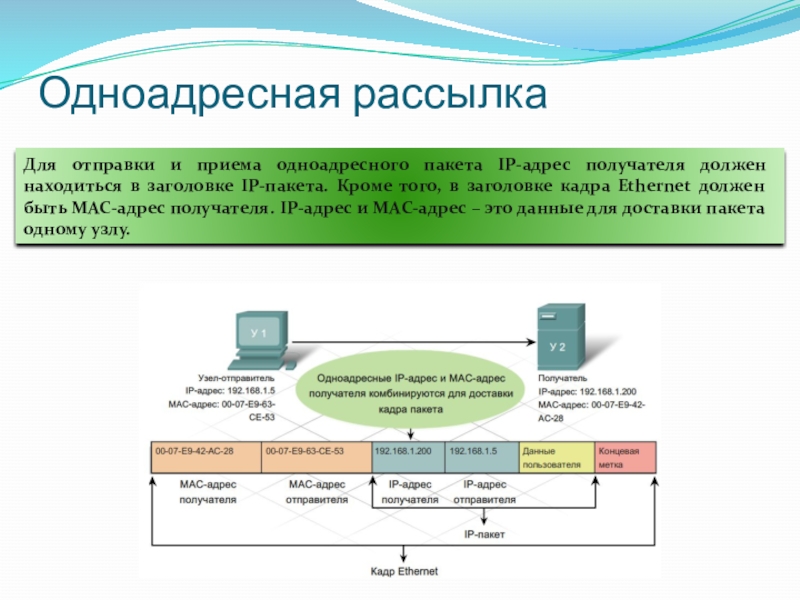

Слайд 13Одноадресная рассылка
Для отправки и приема одноадресного пакета IP-адрес получателя должен

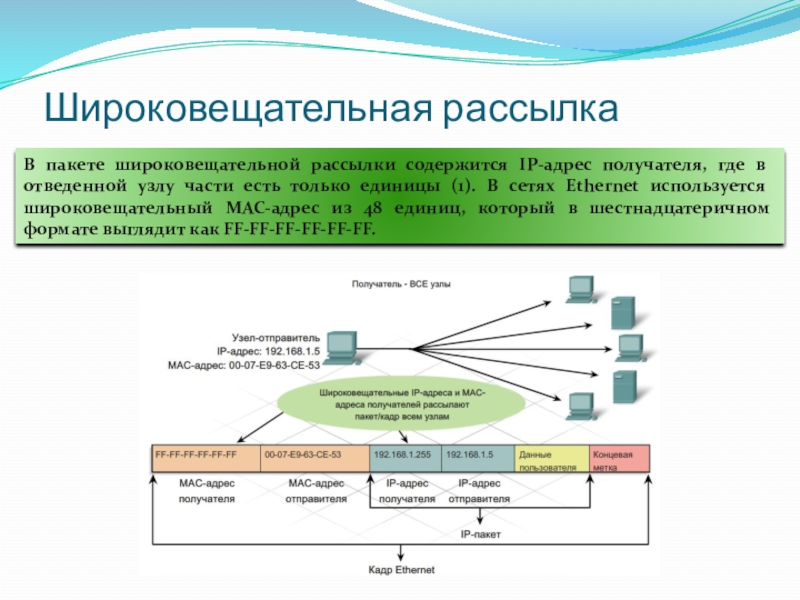

Слайд 14Широковещательная рассылка
В пакете широковещательной рассылки содержится IP-адрес получателя, где в

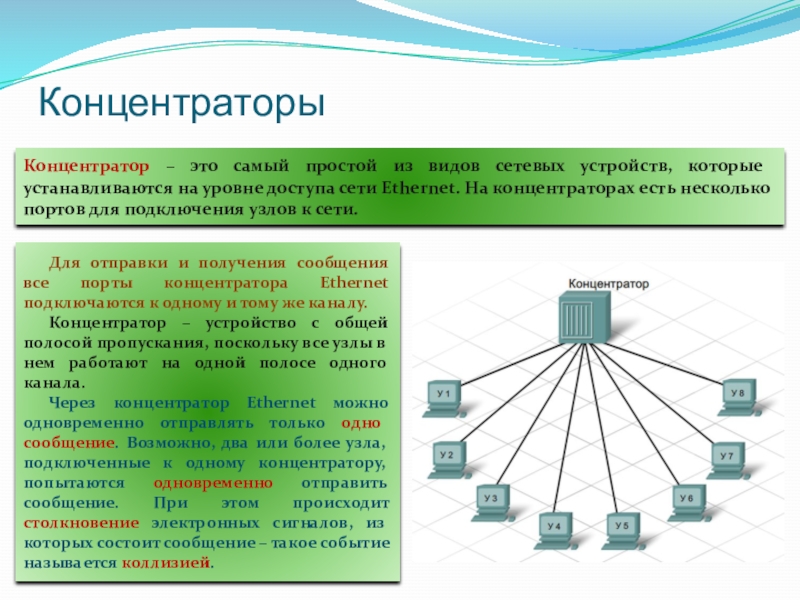

Слайд 16Концентраторы
Концентратор – это самый простой из видов сетевых устройств, которые устанавливаются
Для отправки и получения сообщения все порты концентратора Ethernet подключаются к одному и тому же каналу.
Концентратор – устройство с общей полосой пропускания, поскольку все узлы в нем работают на одной полосе одного канала.
Через концентратор Ethernet можно одновременно отправлять только одно сообщение. Возможно, два или более узла, подключенные к одному концентратору, попытаются одновременно отправить сообщение. При этом происходит столкновение электронных сигналов, из которых состоит сообщение – такое событие называется коллизией.
Слайд 17Домен коллизий
Домен коллизий – это группа устройств, которые объединены в единую
Домен коллизий – это область сети, в которой узел может получить искаженное при столкновении сообщение.
Столкнувшиеся сообщения искажаются. Узлы их прочесть не смогут. Поскольку концентратор не декодирует сообщение, он не обнаруживает, что оно искажено, и повторяет его всем портам.
Внутри этого домена узел, получивший искаженное сообщение, обнаруживает, что произошло столкновение. Каждый отправляющий узел какое-то время ждет и затем пытается снова отправить или переправить сообщение.
Чем больше узлов в домене, тем больше вероятность появления коллизии.
Слайд 18Коммутаторы
Коммутаторы соединяют между собой узлы и сегменты LAN-сетей, при этом используют

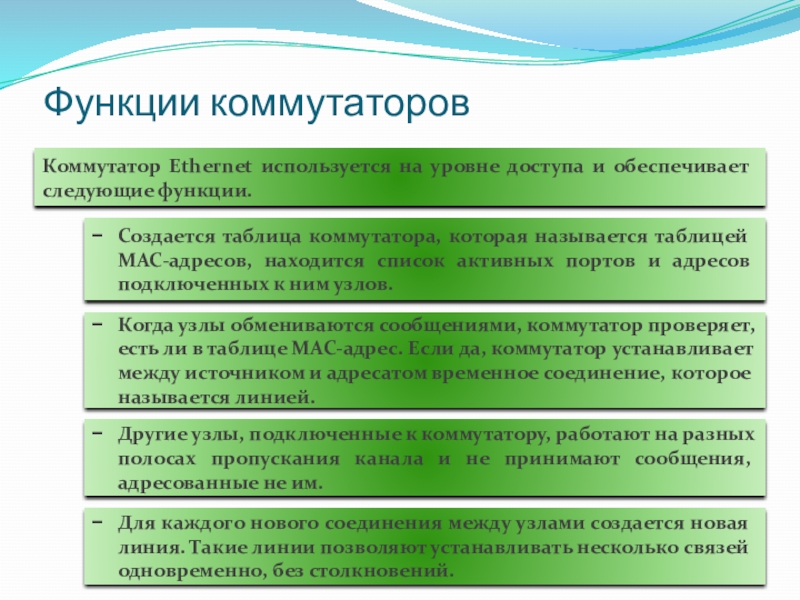

Слайд 19Функции коммутаторов
Коммутатор Ethernet используется на уровне доступа и обеспечивает следующие функции.
Создается
Когда узлы обмениваются сообщениями, коммутатор проверяет, есть ли в таблице MAC-адрес. Если да, коммутатор устанавливает между источником и адресатом временное соединение, которое называется линией.
Другие узлы, подключенные к коммутатору, работают на разных полосах пропускания канала и не принимают сообщения, адресованные не им.
Для каждого нового соединения между узлами создается новая линия. Такие линии позволяют устанавливать несколько связей одновременно, без столкновений.

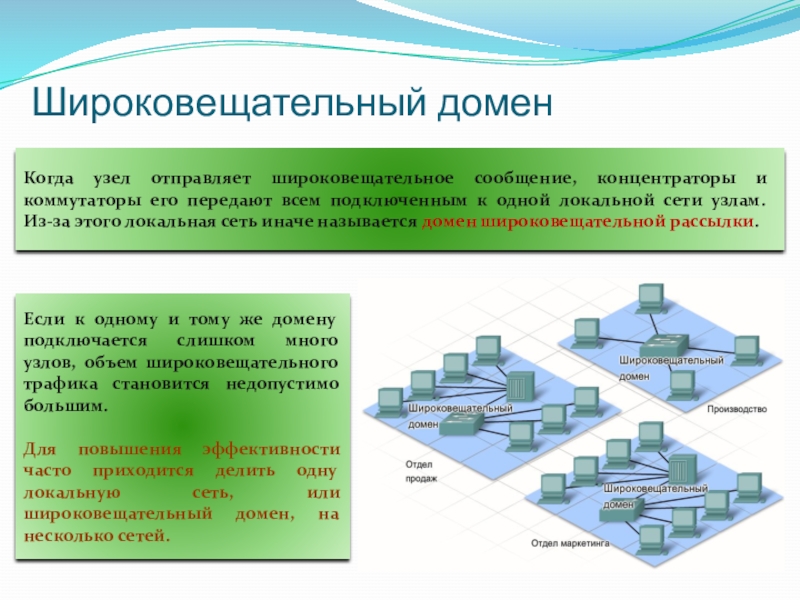

Слайд 20Широковещательный домен
Когда узел отправляет широковещательное сообщение, концентраторы и коммутаторы его передают
Если к одному и тому же домену подключается слишком много узлов, объем широковещательного трафика становится недопустимо большим.
Для повышения эффективности часто приходится делить одну локальную сеть, или широковещательный домен, на несколько сетей.

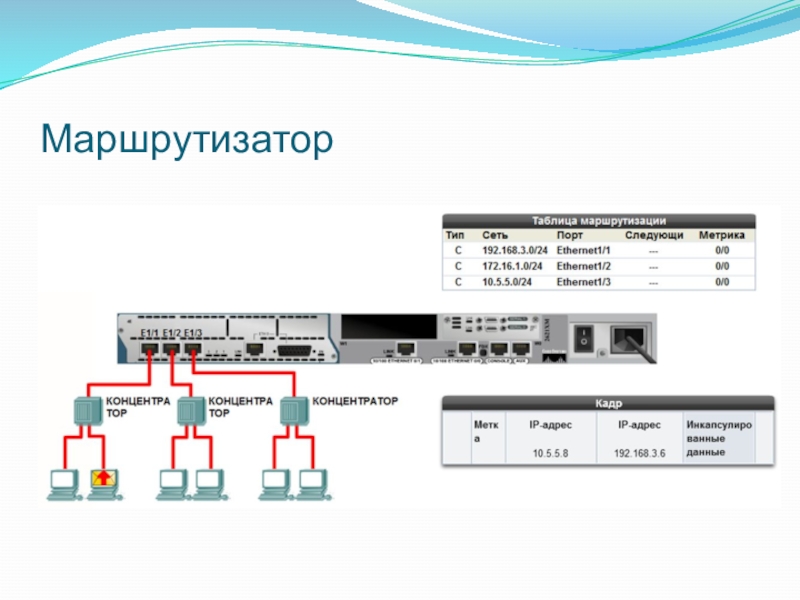

Слайд 21Маршрутизатор
Маршрутизатор – это сетевое устройство, связывающее локальные сети. На уровне распределения
В пакете содержатся IP-адреса отправителя и получателя и данные пересылаемого сообщения. Маршрутизатор считывает сетевую часть IP-адреса получателя и с ее помощью определяет, по какой из подключенных сетей необходимо переслать сообщение адресату.

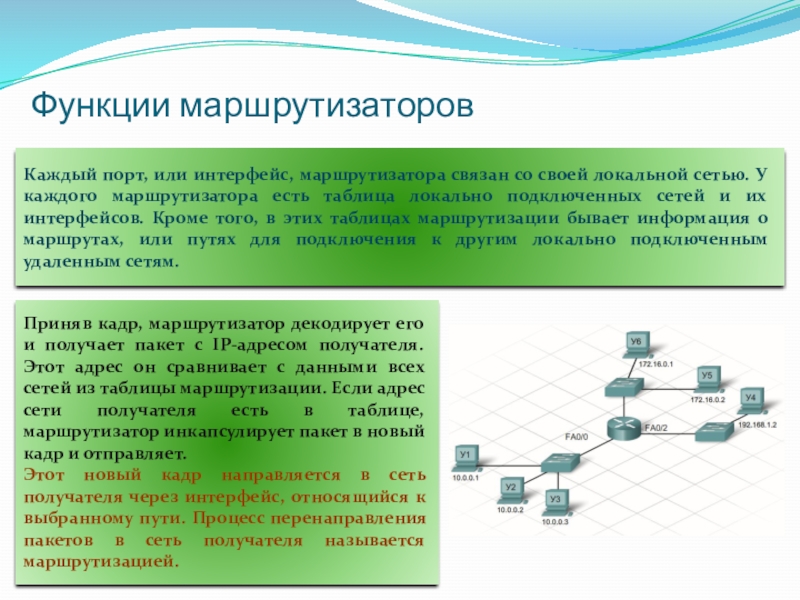

Слайд 22Функции маршрутизаторов
Каждый порт, или интерфейс, маршрутизатора связан со своей локальной сетью.
Приняв кадр, маршрутизатор декодирует его и получает пакет с IP-адресом получателя. Этот адрес он сравнивает с данными всех сетей из таблицы маршрутизации. Если адрес сети получателя есть в таблице, маршрутизатор инкапсулирует пакет в новый кадр и отправляет.
Этот новый кадр направляется в сеть получателя через интерфейс, относящийся к выбранному пути. Процесс перенаправления пакетов в сеть получателя называется маршрутизацией.
Слайд 25Программы и команды
Программа:
PuTTY — популярная программа для работы с сетевыми протоколами
ping, telnet, ifconfig, ipconfig, tracert, ssh;
и другие программы, команды и протоколы
Команды:
Слайд 26
Технология сети Ethernet.
Возникновение коллизии.
http://ru.wikibooks.org/
http://ppt4web.ru/search.html?tex
