По характеру действия светового потока на фотоэлектронный прибор различают приборы с фотоэффектом:
внутренним — на основе полупроводников, в которых под действием фотонов происходит генерация носителей зарядов - электронов проводимости и «дырок»;
внешним, у которых под действием светового потока возникает фотоэлектронная эмиссия.

фототиристоры(4).

2

3

4

1

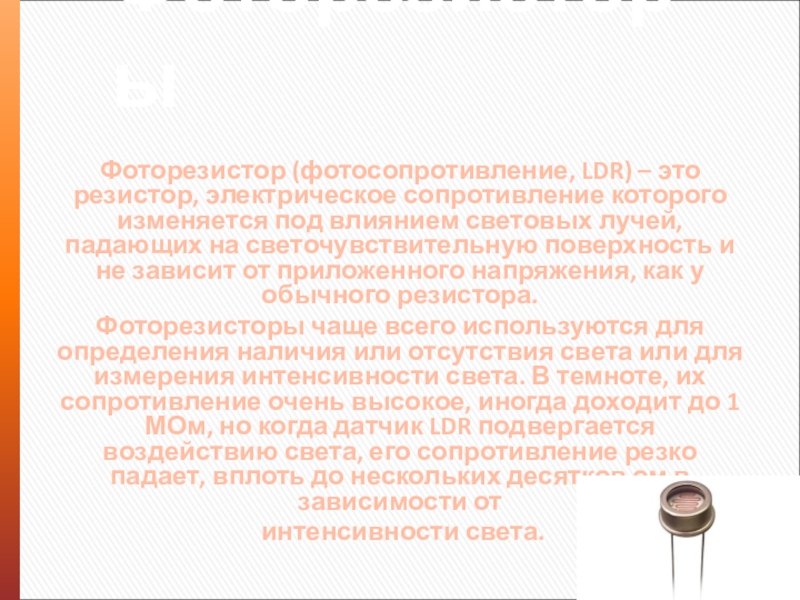

световых лучей, падающих на светочувствительную поверхность и не зависит от приложенного напряжения, как у обычного резистора.
Фоторезисторы чаще всего используются для определения наличия или отсутствия света или для измерения интенсивности света. В темноте, их сопротивление очень высокое, иногда доходит до 1 МОм, но когда датчик LDR подвергается воздействию света, его сопротивление резко падает, вплоть до нескольких десятков ом в зависимости от
интенсивности света.

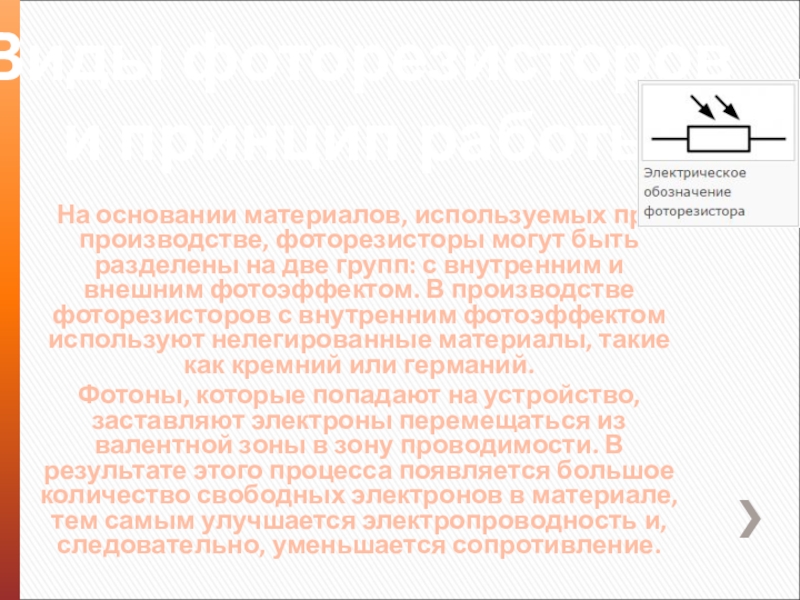

могут быть разделены на две групп: с внутренним и внешним фотоэффектом. В производстве фоторезисторов с внутренним фотоэффектом используют нелегированные материалы, такие как кремний или германий.
Фотоны, которые попадают на устройство, заставляют электроны перемещаться из валентной зоны в зону проводимости. В результате этого процесса появляется большое количество свободных электронов в материале, тем самым улучшается электропроводность и, следовательно, уменьшается сопротивление.

вне рабочего диапазона, то свет не будет оказывать никакого действия на LDR. Можно сказать, что LDR не чувствителен в этом диапазоне длин волн света.
Фоторезисторы имеют более низкую чувствительность, чем фотодиоды и фототранзисторы.  Это качество фоторезистора делает его непригодным точного измерения интенсивности света.
Еще одно интересное свойство фоторезистора заключается в том, что существует инертность (время задержки) между изменениями в освещении и изменения сопротивления. Для того чтобы сопротивление упало до минимума при полном освещении необходимо около 10 мс времени, и около 1 секунды для того, чтобы сопротивление фоторезистора возросло до максимума после его затемнения. По этой причине LDR не может использоваться в устройствах, где необходимо учитывать резкие перепады освещения.

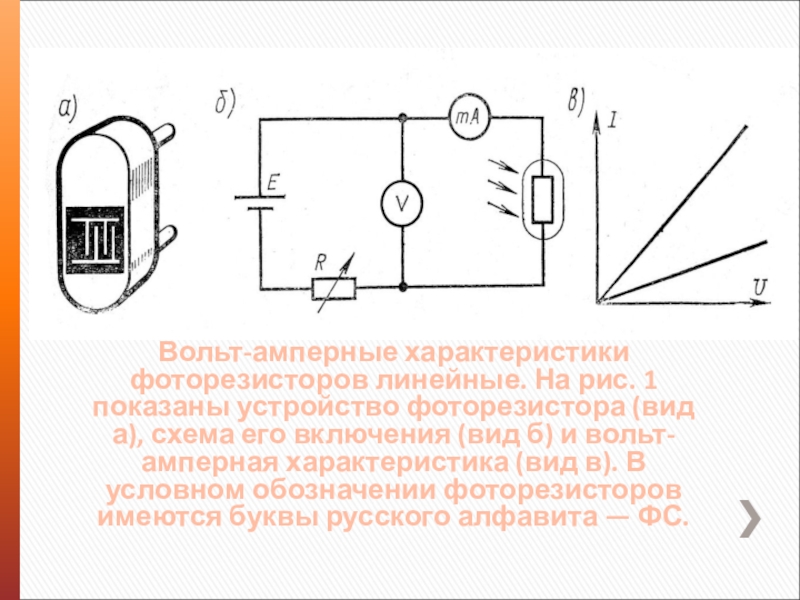

наличие или отсутствие света или зафиксировать интенсивность света. Примерами являются автоматы включения уличного освещения и фотоэкспонометры. Вольт-амперные характеристики фоторезисторов линейные. На рис. 1 показаны устройство фоторезистора (вид а), схема его включения (вид б) и вольт-амперная характеристика (вид в). В условном обозначении фоторезисторов имеются буквы русского алфавита — ФС.

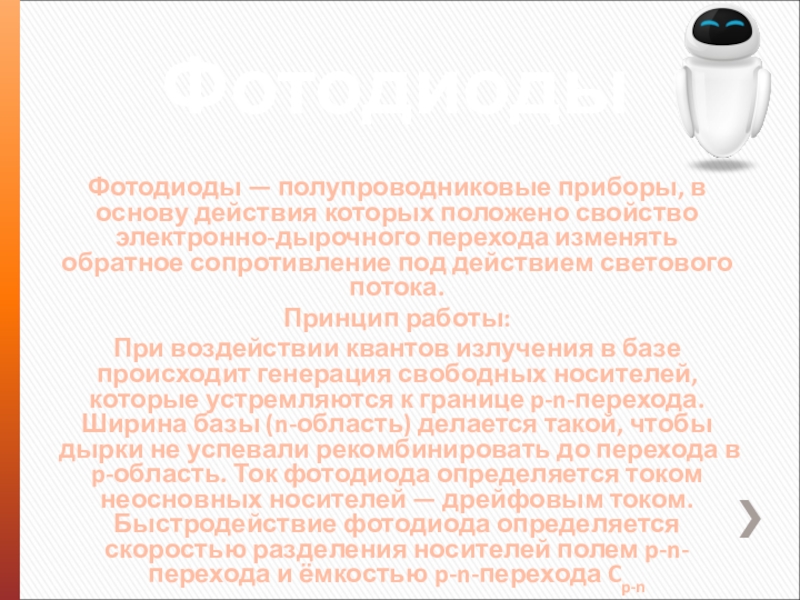

изменять обратное сопротивление под действием светового потока.
Принцип работы:
При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы (n-область) делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Ток фотодиода определяется током неосновных носителей — дрейфовым током. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода Cp-n

обратным напряжением

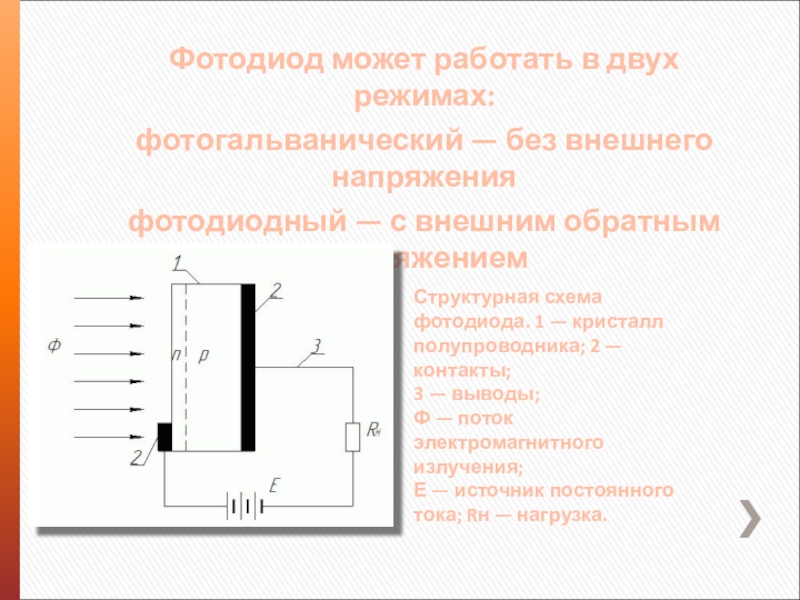

Структурная схема фотодиода. 1 — кристалл полупроводника; 2 — контакты;
3 — выводы;
Ф — поток электромагнитного излучения;
Е — источник постоянного тока; Rн — нагрузка.

вход единичного оптического сигнала. Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприемника, к световому потоку или потоку излучения, его вызвавшему.
токовая чувствительность по световому потоку


вольтаическая чувствительность по
энергетическому потоку
Шумы- помимо полезного сигнала на выходе фотодиода появляется хаотический сигнал со случайной амплитудой и спектром - шум фотодиода. Он не позволяет регистрировать сколь угодно малые полезные сигналы. Шум фотодиода складывается из шумов полупроводникового материала и фотонного шума.

длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещенной зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации.
световые характеристики -зависимость фототока от освещенности, соответствует прямой пропорциональности фототока от освещенности. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда.
постоянная времени-это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.
темновое сопротивление - сопротивление фотодиода в отсутствие освещения.
инерционность

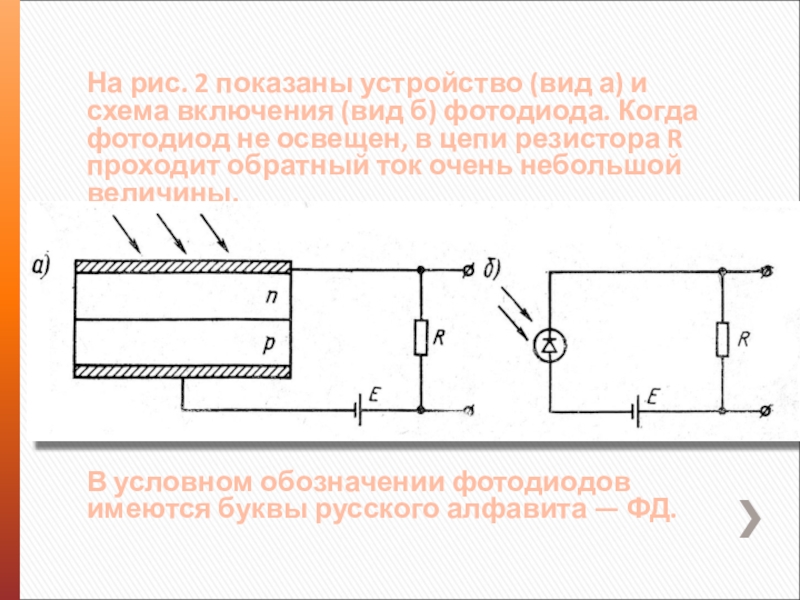

б) фотодиода. Когда фотодиод не освещен, в цепи резистора R проходит обратный ток очень небольшой величины.






В условном обозначении фотодиодов имеются буквы русского алфавита — ФД.

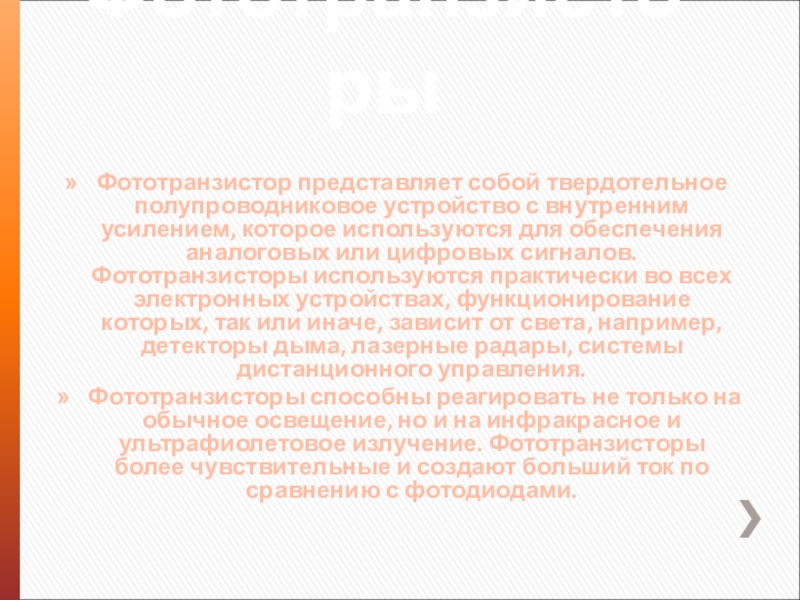

обеспечения аналоговых или цифровых сигналов. Фототранзисторы используются практически во всех электронных устройствах, функционирование которых, так или иначе, зависит от света, например, детекторы дыма, лазерные радары, системы дистанционного управления.
Фототранзисторы способны реагировать не только на обычное освещение, но и на инфракрасное и ультрафиолетовое излучение. Фототранзисторы более чувствительные и создают больший ток по сравнению с фотодиодами.

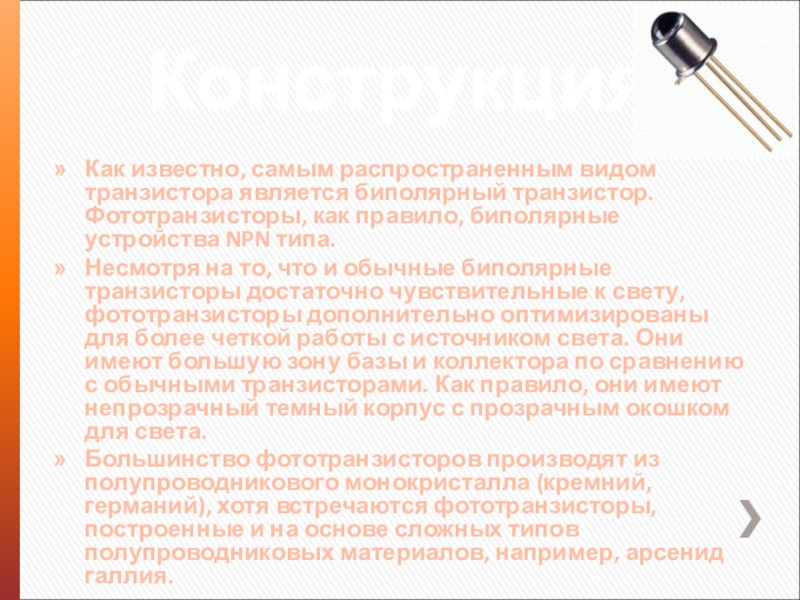

правило, биполярные устройства NPN типа.
Несмотря на то, что и обычные биполярные транзисторы достаточно чувствительные к свету, фототранзисторы дополнительно оптимизированы для более четкой работы с источником света. Они имеют большую зону базы и коллектора по сравнению с обычными транзисторами. Как правило, они имеют непрозрачный темный корпус с прозрачным окошком для света.
Большинство фототранзисторов производят из полупроводникового монокристалла (кремний, германий), хотя встречаются фототранзисторы, построенные и на основе сложных типов полупроводниковых материалов, например, арсенид галлия.

Конструкция

фототранзистора, как правило, вывод базы остается отключенным, так как свет генерирует электрический сигнал, позволяющий току протекать через фототранзистор.
При отключенной базе, коллекторный переход фототранзистора смещен в обратном, а эмиттерный переход — в прямом направлении. Фототранзистор остается неактивным до тех пор, пока свет не попадает на базу. Свет активирует фототранзистор, образуя электроны и дырки проводимости — носители заряда, в результате чего через коллектор — эмиттер протекает электрический ток.

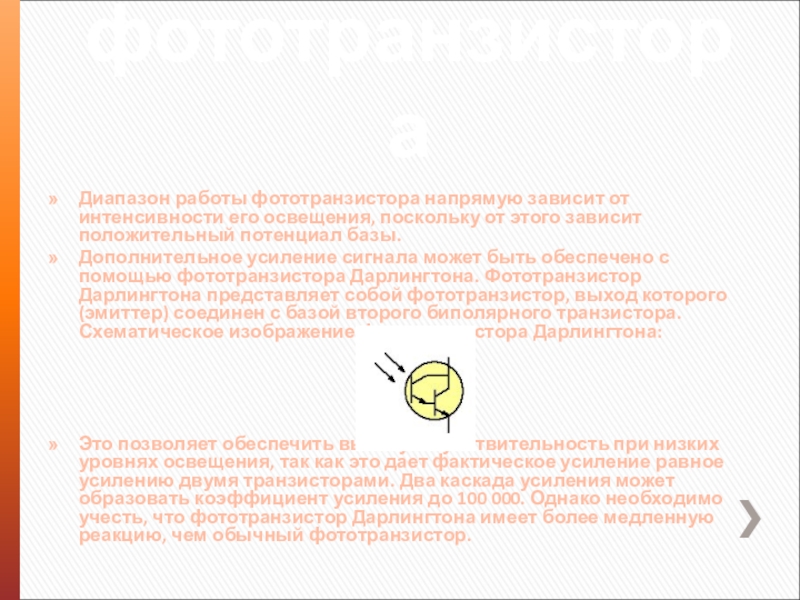

от этого зависит положительный потенциал базы.
Дополнительное усиление сигнала может быть обеспечено с помощью фототранзистора Дарлингтона. Фототранзистор Дарлингтона представляет собой фототранзистор, выход которого (эмиттер) соединен с базой второго биполярного транзистора. Схематическое изображение фототранзистора Дарлингтона:




Это позволяет обеспечить высокую чувствительность при низких уровнях освещения, так как это дает фактическое усиление равное усилению двумя транзисторами. Два каскада усиления может образовать коэффициент усиления до 100 000. Однако необходимо учесть, что фототранзистор Дарлингтона имеет более медленную реакцию, чем обычный фототранзистор.

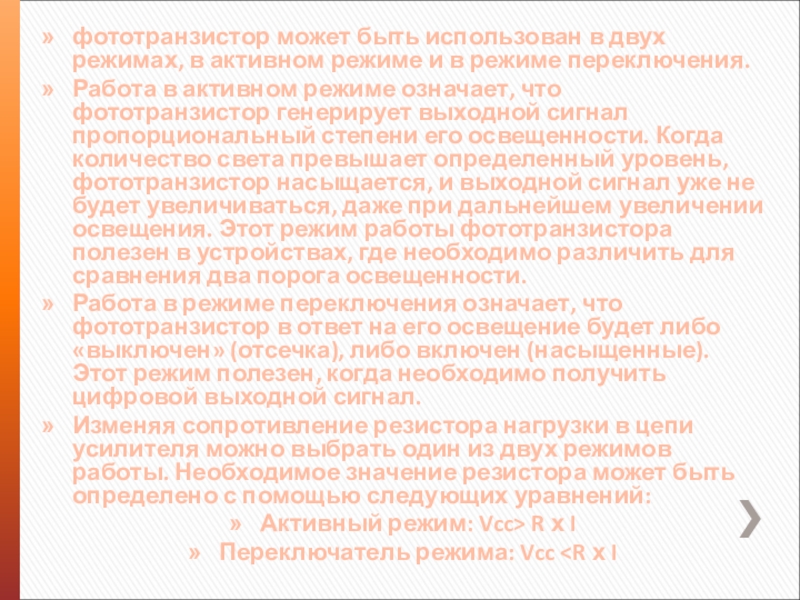

в режиме переключения.
Работа в активном режиме означает, что фототранзистор генерирует выходной сигнал пропорциональный степени его освещенности. Когда количество света превышает определенный уровень, фототранзистор насыщается, и выходной сигнал уже не будет увеличиваться, даже при дальнейшем увеличении освещения. Этот режим работы фототранзистора полезен в устройствах, где необходимо различить для сравнения два порога освещенности.
Работа в режиме переключения означает, что фототранзистор в ответ на его освещение будет либо «выключен» (отсечка), либо включен (насыщенные). Этот режим полезен, когда необходимо получить цифровой выходной сигнал.
Изменяя сопротивление резистора нагрузки в цепи усилителя можно выбрать один из двух режимов работы. Необходимое значение резистора может быть определено с помощью следующих уравнений:
Активный режим: Vcc> R х I
Переключатель режима: Vcc

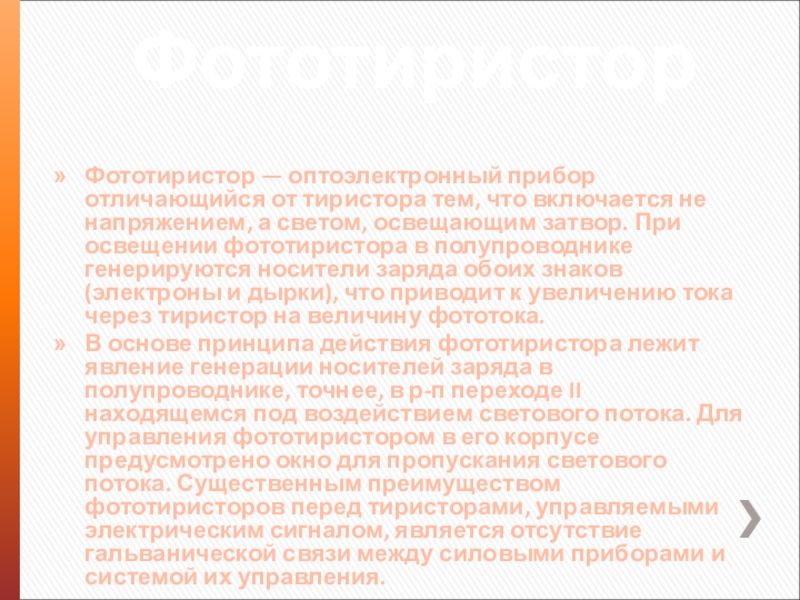

а светом, освещающим затвор. При освещении фототиристора в полупроводнике генерируются носители заряда обоих знаков (электроны и дырки), что приводит к увеличению тока через тиристор на величину фототока.
В основе принципа действия фототиристора лежит явление генерации носителей заряда в полупроводнике, точнее, в р-п переходе II находящемся под воздействием светового потока. Для управления фототиристором в его корпусе предусмотрено окно для пропускания светового потока. Существенным преимуществом фототиристоров перед тиристорами, управляемыми электрическим сигналом, является отсутствие гальванической связи между силовыми приборами и системой их управления.

вольт-амперная характеристика фототиристора.

представить в виде комбинации двух транзисторов, имеющих положительную обратную связь по току. Переход фототиристора под действием светового управляющего сигнала из закрытого состояния в открытое осуществляется при достижении уровня тока срабатывания Iсрскачком после преодоления определенного потенциального барьера (см. ВАХ фототиристора на рис. ).
Принцип действия фототиристора:
Если к аноду приложено положительное (по отношению к катоду) напряжение, то в темновом режиме крайние переходы окажутся смещенными в прямом, а средний переход - в обратном направлении, и фототиристор будет находиться в закрытом состоянии. При освещении перехода в тонкой базе происходит генерация пар электрон-дырка. Электроны с поверхности диффундируют в глубь дырочного слоя и свободно проходят через средний переход к аноду. При определенной интенсивности светового излучения, соответствующей световой мощности (1—10) •10~2 Вт/см^, концентрация электронов возрастает, вызывая лавинообразное умножение носителей заряда с последующим включением фототиристора. Максимум спектральной чувствительности лежит в диапазоне 0,9-1,1 мкм

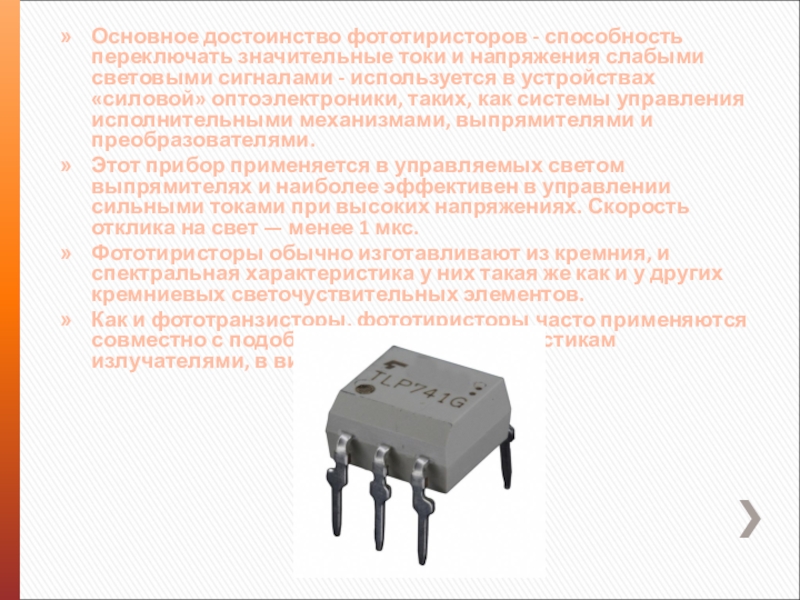

световыми сигналами - используется в устройствах «силовой» оптоэлектроники, таких, как системы управления исполнительными механизмами, выпрямителями и преобразователями.
Этот прибор применяется в управляемых светом выпрямителях и наиболее эффективен в управлении сильными токами при высоких напряжениях. Скорость отклика на свет — менее 1 мкс.
Фототиристоры обычно изготавливают из кремния, и спектральная характеристика у них такая же как и у других кремниевых светочуствительных элементов.
Как и фототранзисторы, фототиристоры часто применяются совместно с подобранными по характеристикам излучателями, в виде оптопар.

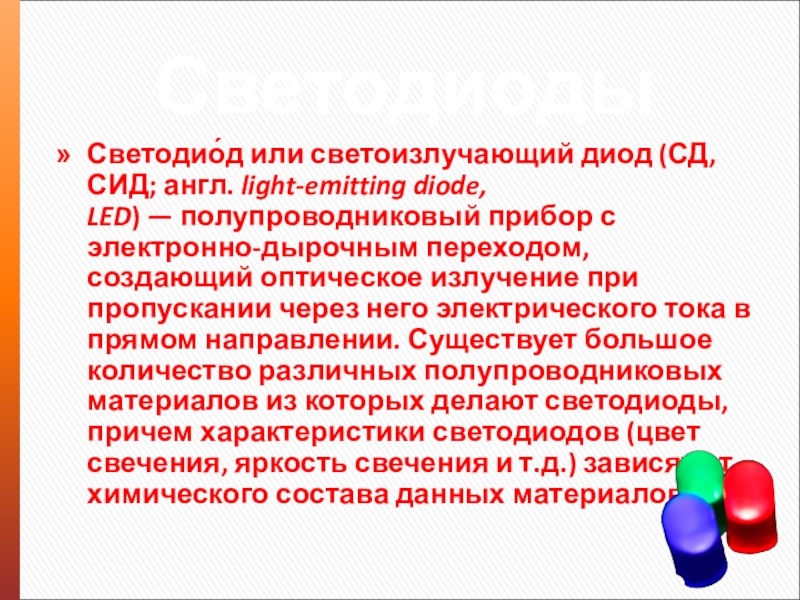

него электрического тока в прямом направлении. Существует большое количество различных полупроводниковых материалов из которых делают светодиоды, причем характеристики светодиодов (цвет свечения, яркость свечения и т.д.) зависят от химического состава данных материалов.

выводами и оптической системы. Для повышения жизнестойкости пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа служит для отвода избыточного тепла.






Свечение в полупроводниковом кристалле возникает при рекомбинации электронов и дырок в области p-n-перехода. Область p-n-перехода, образуется контактом двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.

Принцип работы

в световое излучение, при небольшом количестве потерь на нагревание. В результате светодиоды на несколько порядков более экономичны и незаменимы в тех приборах, где нагревание недопустимо. Особенностью светодиода является излучение в узкой части спектра. За это он полюбился дизайнерам для изготовления световой рекламы и декорирования помещений. УФ- и ИК-излучения, как правило, в светодиодах отсутствуют. Светодиод обладает высокой механической прочностью и надежностью. Срок службы светодиода достигает 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.
Единственный недостаток технологии - высокая стоимость. На данный момент цена одного люмена, излученного светодиодом, в 100 раз выше, чем люмена излученного лампой накаливания. Впрочем производители прогнозируют снижение этого показателя в ближайшие годы в 10 раз.
