Презентация, доклад по информатике Основные понятия алгебры логики, логические выражения и логические операции
Содержание
- 1. Презентация по информатике Основные понятия алгебры логики, логические выражения и логические операции
- 2. ЛОГИКА (гр. logos — мысль, слово, речь,
- 3. Алгебра логики -раздел математики. Она оперирует логическими
- 4. Простое высказывание - логическое высказывание, состоящее из
- 5. ПримерУтверждение1: «Толя будет много готовиться самостоятельно".Утверждение2: «Толя
- 6. Логические операции - "связки": союзы и частицы
- 7. Логическое выражение - простое или сложное логическое
- 8. Законы алгебры логики - законы, позволяющие преобразовывать
- 9. Связка «И» - КОНЪЮНКЦИЯОбозначение «^»Например: A^BУтверждение A
- 10. Связка «ИЛИ» - ДИЗЪЮНКЦИЯОбозначение «v»Например: A v
- 11. Связка «не» - ИНВЕРСИЯОбозначение «¯»Например: ¯AУтверждение A
- 12. Связка «ЕСЛИ,ТО» - ИМПЛИКАЦИЯ Обозначение «→»Например: A
- 13. Связка «тогда и только тогда» - ЭКВИВАЛЕНТНОСТЬ
ЛОГИКА (гр. logos — мысль, слово, речь, разум) - это наука о законах и формах мышления, направленная на познание объективного мира. Слово логика обозначает совокупность правил, которым подчиняется процесс мышления или обозначает науку о правилах рассуждения

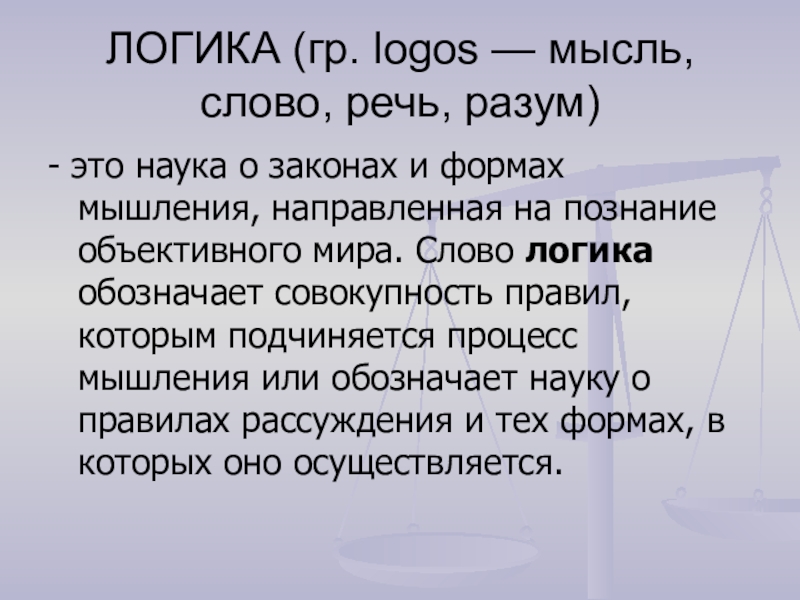

Слайд 2ЛОГИКА (гр. logos — мысль, слово, речь, разум)
- это наука
о законах и формах мышления, направленная на познание объективного мира. Слово логика обозначает совокупность правил, которым подчиняется процесс мышления или обозначает науку о правилах рассуждения и тех формах, в которых оно осуществляется.
Слайд 3Алгебра логики -
раздел математики. Она оперирует логическими высказываниями.
Логическое высказывание
любое предложение
в повествовательной форме, о котором можно однозначно сказать, истинно оно или ложно.
Примеры логических высказываний:
"Москва - столица России" (высказывание истинно).
"После зимы наступает осень" (высказывание ложно).
Примеры логических высказываний:
"Москва - столица России" (высказывание истинно).
"После зимы наступает осень" (высказывание ложно).

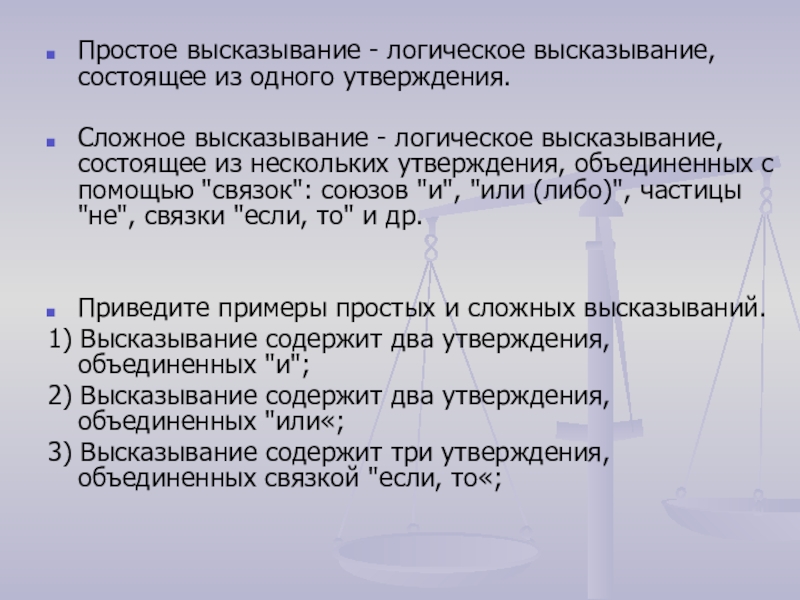

Слайд 4Простое высказывание - логическое высказывание, состоящее из одного утверждения.
Сложное высказывание -
логическое высказывание, состоящее из нескольких утверждения, объединенных с помощью "связок": союзов "и", "или (либо)", частицы "не", связки "если, то" и др.
Приведите примеры простых и сложных высказываний.
1) Высказывание содержит два утверждения, объединенных "и";
2) Высказывание содержит два утверждения, объединенных "или«;
3) Высказывание содержит три утверждения, объединенных связкой "если, то«;
Приведите примеры простых и сложных высказываний.
1) Высказывание содержит два утверждения, объединенных "и";
2) Высказывание содержит два утверждения, объединенных "или«;
3) Высказывание содержит три утверждения, объединенных связкой "если, то«;

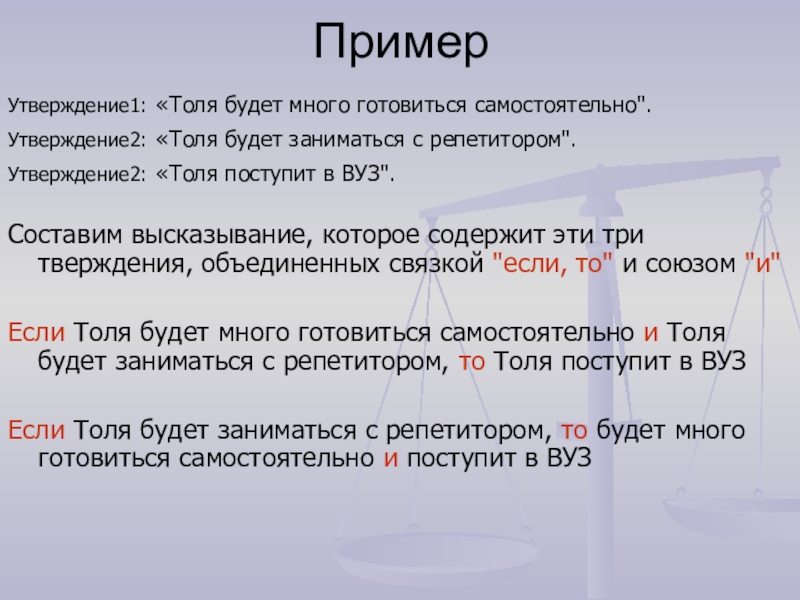

Слайд 5Пример
Утверждение1: «Толя будет много готовиться самостоятельно".
Утверждение2: «Толя будет заниматься с репетитором".
Утверждение2:
«Толя поступит в ВУЗ".
Составим высказывание, которое содержит эти три тверждения, объединенных связкой "если, то" и союзом "и"
Если Толя будет много готовиться самостоятельно и Толя будет заниматься с репетитором, то Толя поступит в ВУЗ
Если Толя будет заниматься с репетитором, то будет много готовиться самостоятельно и поступит в ВУЗ
Составим высказывание, которое содержит эти три тверждения, объединенных связкой "если, то" и союзом "и"
Если Толя будет много готовиться самостоятельно и Толя будет заниматься с репетитором, то Толя поступит в ВУЗ
Если Толя будет заниматься с репетитором, то будет много готовиться самостоятельно и поступит в ВУЗ

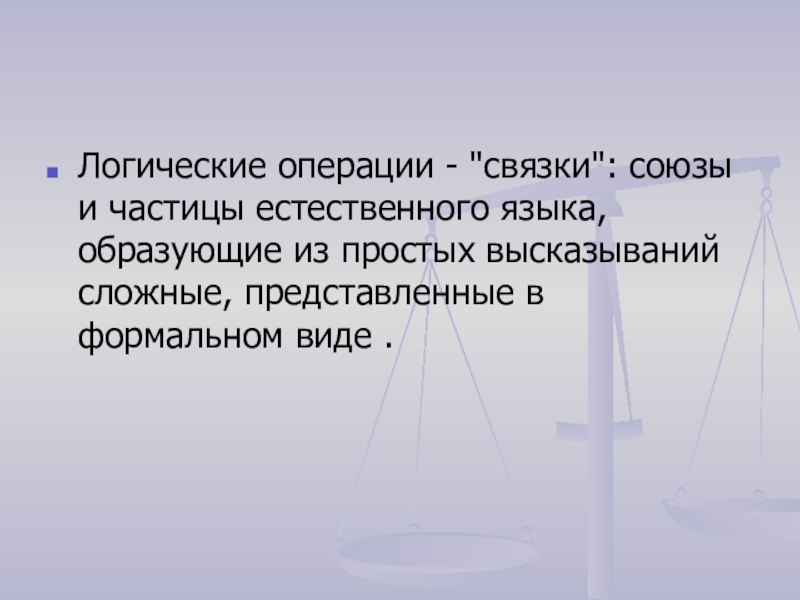

Слайд 6Логические операции - "связки": союзы и частицы естественного языка, образующие из
простых высказываний сложные, представленные в формальном виде .

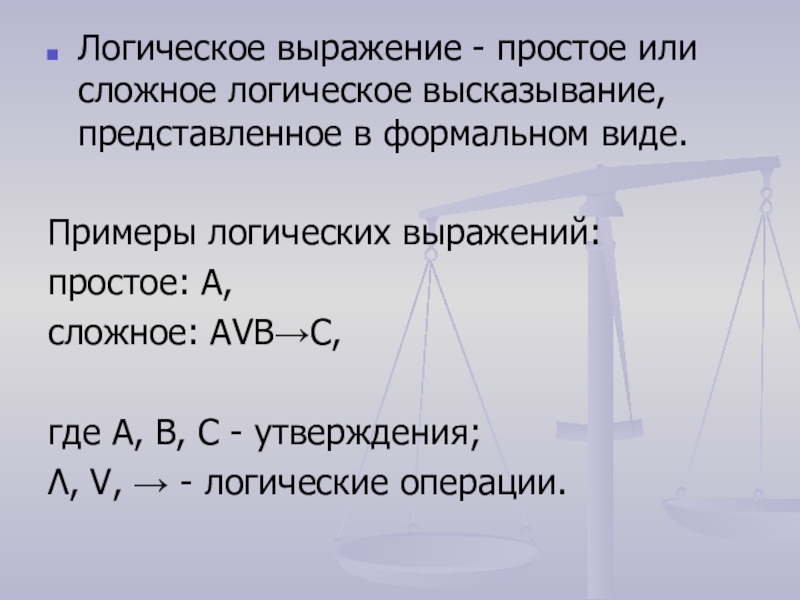

Слайд 7Логическое выражение - простое или сложное логическое высказывание, представленное в формальном
виде.
Примеры логических выражений:
простое: A,
сложное: AVB→C,
где A, B, C - утверждения;
Λ, V, → - логические операции.
Примеры логических выражений:
простое: A,
сложное: AVB→C,
где A, B, C - утверждения;
Λ, V, → - логические операции.

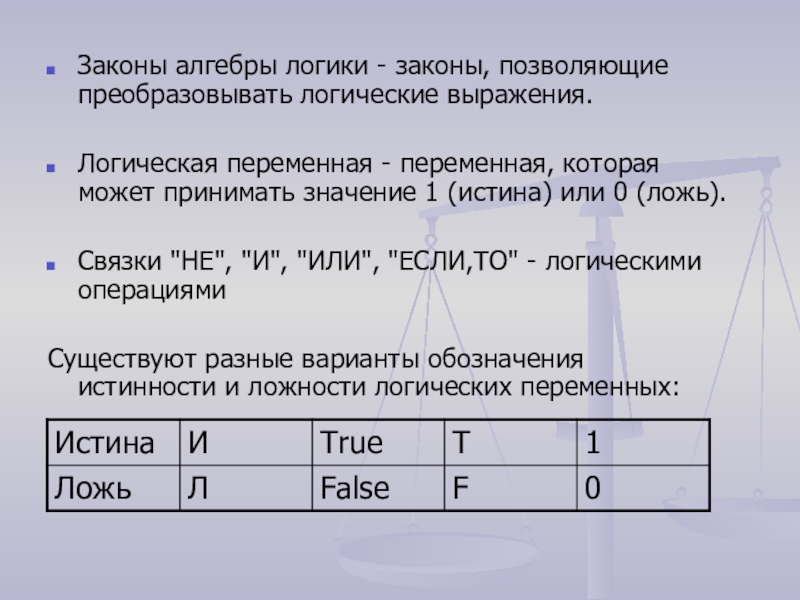

Слайд 8Законы алгебры логики - законы, позволяющие преобразовывать логические выражения.
Логическая переменная -
переменная, которая может принимать значение 1 (истина) или 0 (ложь).
Связки "НЕ", "И", "ИЛИ", "ЕСЛИ,ТО" - логическими операциями
Существуют разные варианты обозначения истинности и ложности логических переменных:
Связки "НЕ", "И", "ИЛИ", "ЕСЛИ,ТО" - логическими операциями
Существуют разные варианты обозначения истинности и ложности логических переменных:
Слайд 9Связка «И» - КОНЪЮНКЦИЯ
Обозначение «^»
Например: A^B
Утверждение A – Миша учится в
11 классе
Утверждение B – Миша готовится к экзаменам
A^B = Миша учится в 11 классе и Миша готовится к экзаменам
Таблица истинности
Утверждение B – Миша готовится к экзаменам
A^B = Миша учится в 11 классе и Миша готовится к экзаменам
Таблица истинности

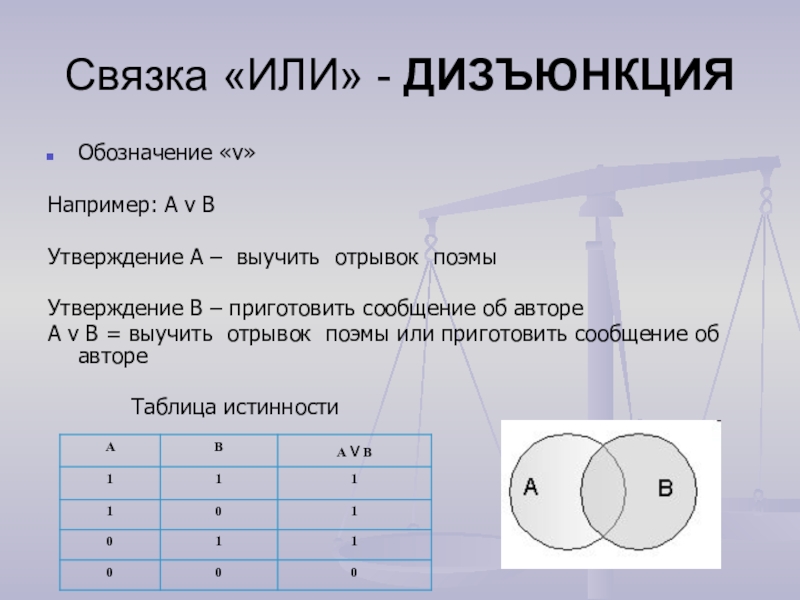

Слайд 10Связка «ИЛИ» - ДИЗЪЮНКЦИЯ
Обозначение «v»
Например: A v B
Утверждение A –
выучить отрывок поэмы
Утверждение B – приготовить сообщение об авторе
A v B = выучить отрывок поэмы или приготовить сообщение об авторе
Таблица истинности
Утверждение B – приготовить сообщение об авторе
A v B = выучить отрывок поэмы или приготовить сообщение об авторе
Таблица истинности

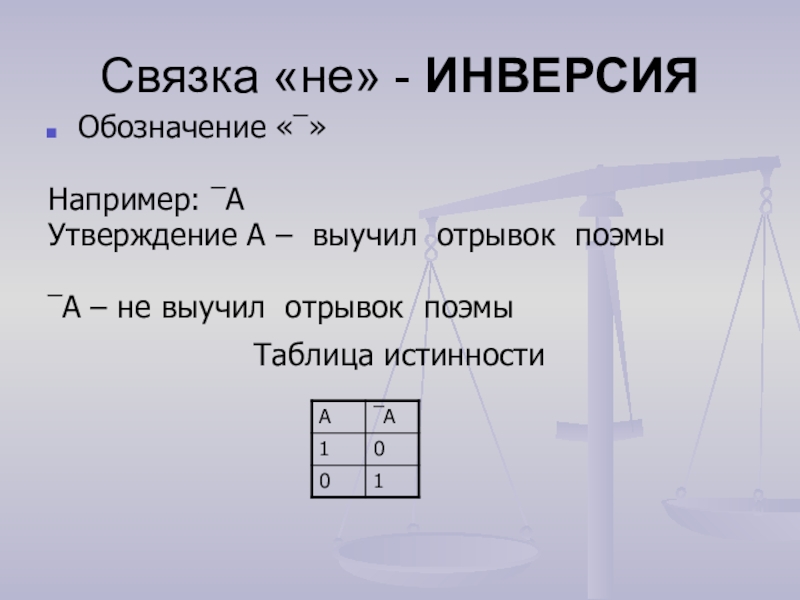

Слайд 11Связка «не» - ИНВЕРСИЯ
Обозначение «¯»
Например: ¯A
Утверждение A – выучил отрывок поэмы
¯A – не выучил отрывок поэмы
Таблица истинности

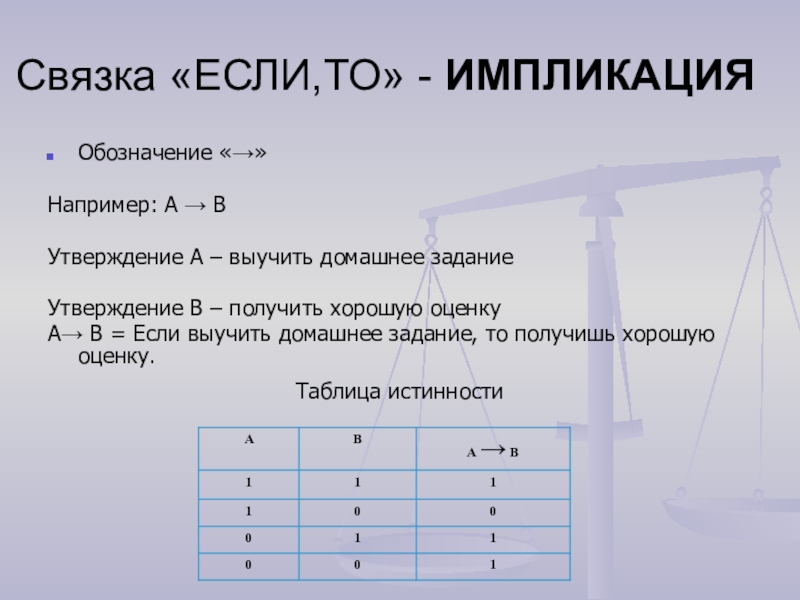

Слайд 12Связка «ЕСЛИ,ТО» - ИМПЛИКАЦИЯ
Обозначение «→»
Например: A → B
Утверждение A –
выучить домашнее задание
Утверждение B – получить хорошую оценку
A→ B = Если выучить домашнее задание, то получишь хорошую оценку.
Таблица истинности
Утверждение B – получить хорошую оценку
A→ B = Если выучить домашнее задание, то получишь хорошую оценку.
Таблица истинности

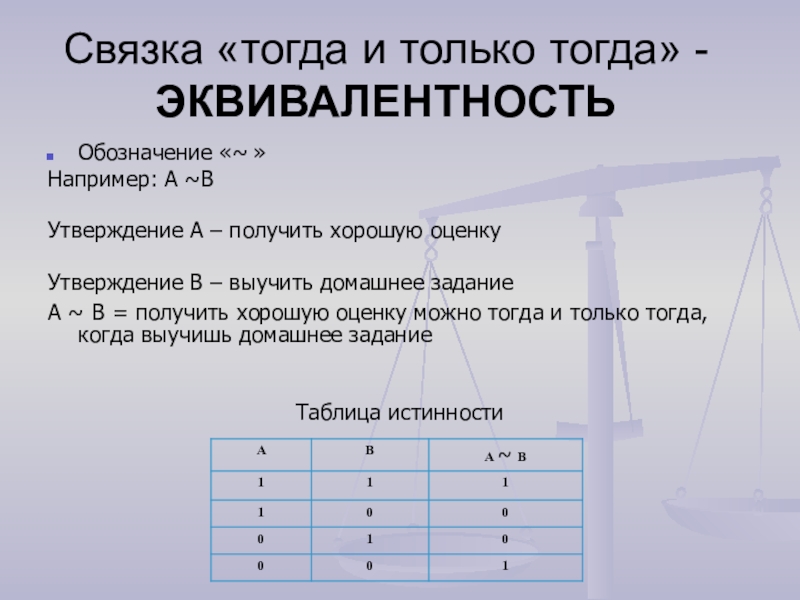

Слайд 13Связка «тогда и только тогда» - ЭКВИВАЛЕНТНОСТЬ
Обозначение «~ »
Например: A ~B
Утверждение
A – получить хорошую оценку
Утверждение B – выучить домашнее задание
A ~ B = получить хорошую оценку можно тогда и только тогда, когда выучишь домашнее задание
Таблица истинности
Утверждение B – выучить домашнее задание
A ~ B = получить хорошую оценку можно тогда и только тогда, когда выучишь домашнее задание
Таблица истинности
