Слайд 1Разбор заданий Исполнители Робот и Чертежник в среде программирования Кумир (ФИПИ 9

класс)

Панина Г. В.
МБОУ СОШ №20
г. Новомосковск

Разбор заданий  Исполнители Робот и Чертежник в среде программирования Кумир (ФИПИ 9 класс) Панина Г. В.МБОУ

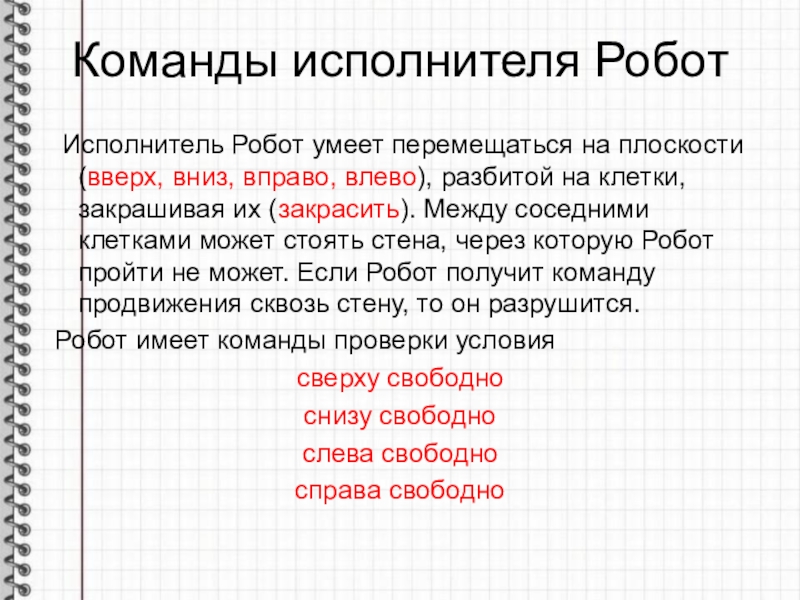

Слайд 2Команды исполнителя Робот

Исполнитель Робот умеет перемещаться на плоскости (вверх, вниз,

вправо, влево), разбитой на клетки, закрашивая их (закрасить). Между соседними клетками может стоять стена, через которую Робот пройти не может. Если Робот получит команду продвижения сквозь стену, то он разрушится.
Робот имеет команды проверки условия
сверху свободно
снизу свободно
слева свободно
справа свободно











Следует обратить внимание, что команды
Пока слева не свободно … кц
Пока не слева свободно … кц
Исполнитель Робот выполняет по разному
вправ
Команды исполнителя Робот Исполнитель Робот умеет перемещаться на плоскости (вверх, вниз, вправо, влево), разбитой на клетки, закрашивая

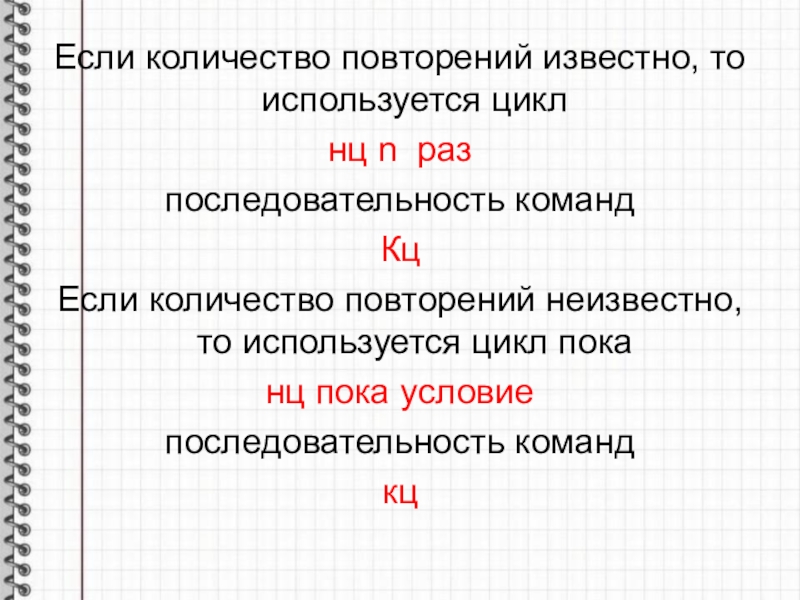

Слайд 3Если количество повторений известно, то используется цикл
нц n раз
последовательность команд
Кц
Если

количество повторений неизвестно, то используется цикл пока
нц пока условие
последовательность команд
кц

Если количество повторений известно, то используется цикл нц n разпоследовательность командКцЕсли количество повторений неизвестно, то используется цикл

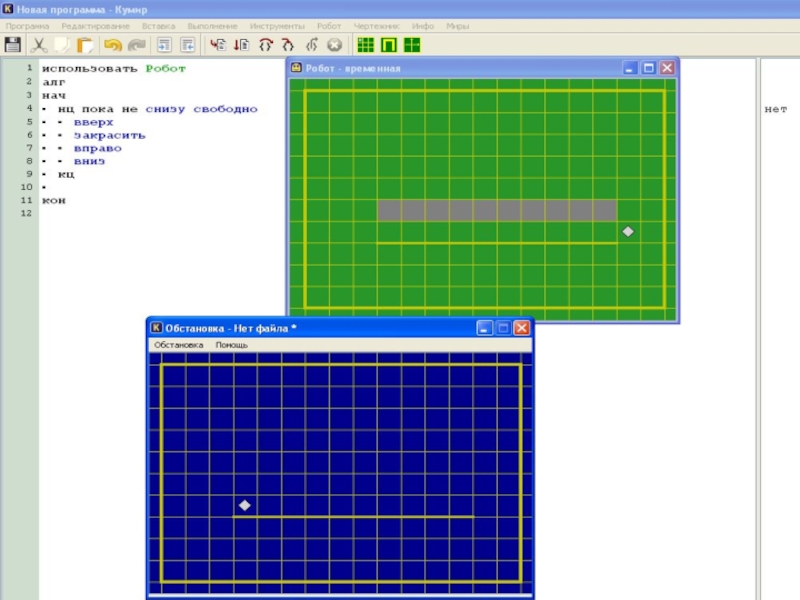

Слайд 4№039900
На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна. Робот находится

сверху от стены в левом ее конце. На рисунке приведено расположение робота относительно стены (робот обозначен буквой «Р»):
Напишите алгоритм для робота, закрашивающий все клетки, расположенные выше стены на расстоянии одной пустой клетки от стены, независимо от длины стены. Робот должен закрасить только клетки, удовлетворяющие заданному условию. Например, для приведённого выше рисунка робот должен закрасить следующие клетки (смотри рисунок)
Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

№039900На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна. Робот находится сверху от стены в левом ее

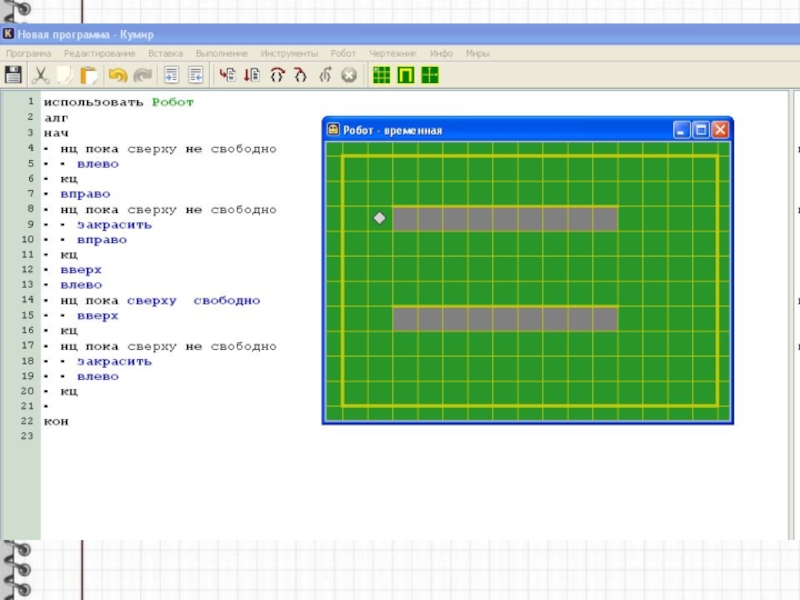

Слайд 6Задание №000F99
На бесконечном поле имеются две одинаковые горизонтальные параллельные стены, расположенные

друг под другом и отстоящие друг от друга более чем на 1 клетку. Левые края стен находятся на одном уровне. Длины стен неизвестны. Робот находится в клетке, расположенной непосредственно под нижней от стеной.
На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»).
Напишите для Робота алгоритм, закрашивающий все клетки, расположенные ниже горизонтальных стен. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок).
Задание №000F99На бесконечном поле имеются две одинаковые горизонтальные параллельные стены, расположенные друг под другом и отстоящие друг

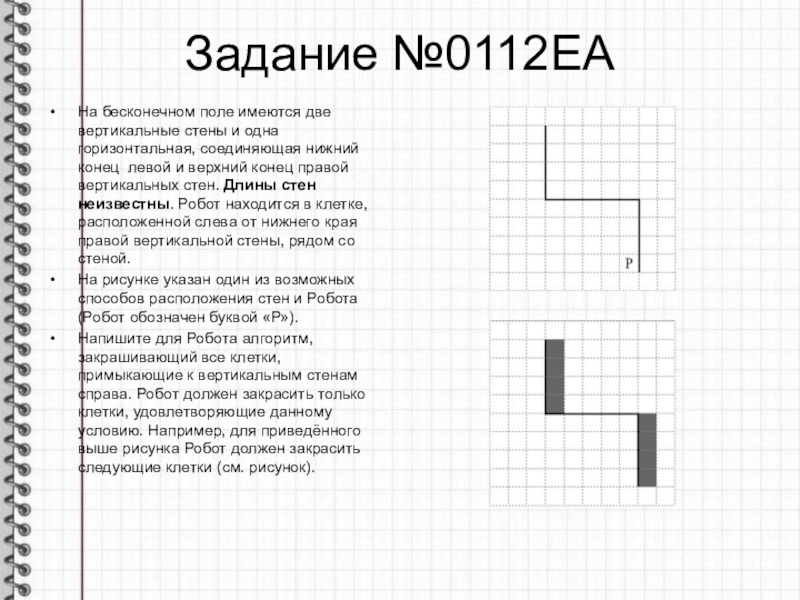

Слайд 8Задание №0112ЕА
На бесконечном поле имеются две вертикальные стены и одна горизонтальная,

соединяющая нижний конец левой и верхний конец правой вертикальных стен. Длины стен неизвестны. Робот находится в клетке, расположенной слева от нижнего края правой вертикальной стены, рядом со стеной.
На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»).
Напишите для Робота алгоритм, закрашивающий все клетки, примыкающие к вертикальным стенам справа. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок).

Задание №0112ЕАНа бесконечном поле имеются две вертикальные стены и одна горизонтальная, соединяющая нижний конец левой и верхний

Слайд 10№0AD780
На бесконечном поле имеется длинная горизонтальная стена. Длина стены неизвестна. Робот

находится в одной из клеток непосредственно сверху от стены. Начальное положение робота также неизвестно. Одно из возможных положений робота приведено на рисунке (робот обозначен буквой «Р»):

Напишите алгоритм для робота, закрашивающий все клетки, расположенные выше стены и прилегающие к ней, независимо от размера стены и начального расположения робота. Робот должен закрасить только клетки, удовлетворяющие заданному условию. Например, для приведённого выше рисунка робот должен закрасить следующие клетки:

Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

№0AD780На бесконечном поле имеется длинная горизонтальная стена. Длина стены неизвестна. Робот находится в одной из клеток непосредственно

Слайд 12№0D909E
На бесконечном поле имеются две одинаковые вертикальные стены и одна горизонтальная,

соединяющая верхние концы стен. Длины стен неизвестны. Робот находится в одной из клеток, расположенных между нижними краями  вертикальных стен.

Напишите для Робота алгоритм, закрашивающий все клетки, расположенные выше горизонтальной стены непосредственно над ней. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки

Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться, выполнение алгоритма должно завершиться.

№0D909EНа бесконечном поле имеются две одинаковые вертикальные стены и одна горизонтальная, соединяющая верхние концы стен. Длины стен

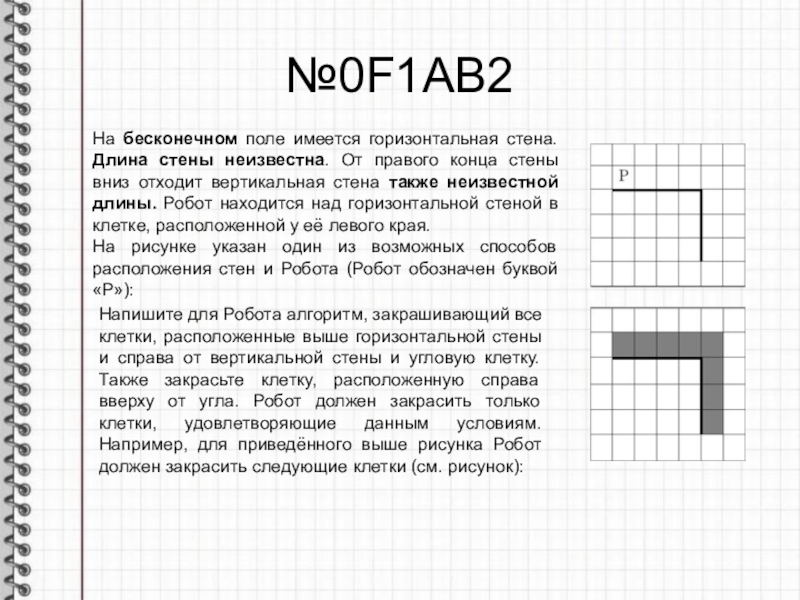

Слайд 14№0F1AB2
На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна. От правого

конца стены вниз отходит вертикальная стена также неизвестной длины. Робот находится над горизонтальной стеной в клетке, расположенной у её левого края.
На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»):

Напишите для Робота алгоритм, закрашивающий все клетки, расположенные выше горизонтальной стены и справа от вертикальной стены и угловую клетку. Также закрасьте клетку, расположенную справа вверху от угла. Робот должен закрасить только клетки, удовлетворяющие данным условиям. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок):

№0F1AB2На бесконечном поле имеется горизонтальная стена. Длина стены неизвестна. От правого конца стены вниз отходит вертикальная стена

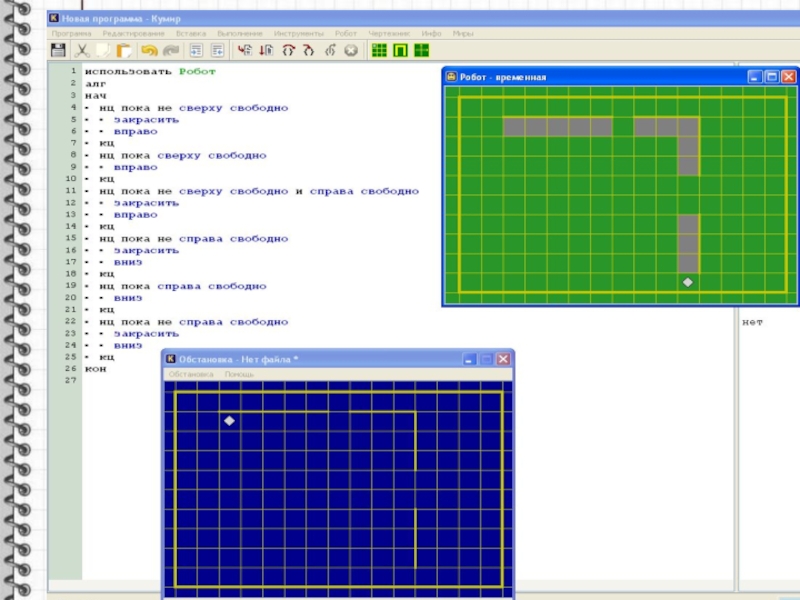

Слайд 16№0F8EB4
На бесконечном поле имеется вертикальная стена. Длина стены неизвестна. От верхнего

конца стены вправо отходит горизонтальная стена также неизвестной длины. От правого конца этой стены отходит вниз вторая вертикальная стена неизвестной длины. Робот находится в клетке, расположенной справа от нижнего края первой вертикальной стены.

Напишите для Робота алгоритм, закрашивающий клетки, расположенные правее первой вертикальной стены, и угловую клетку, расположенную на пересечении горизонтальной и второй вертикальной стены. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок):

Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

№0F8EB4На бесконечном поле имеется вертикальная стена. Длина стены неизвестна. От верхнего конца стены вправо отходит горизонтальная стена

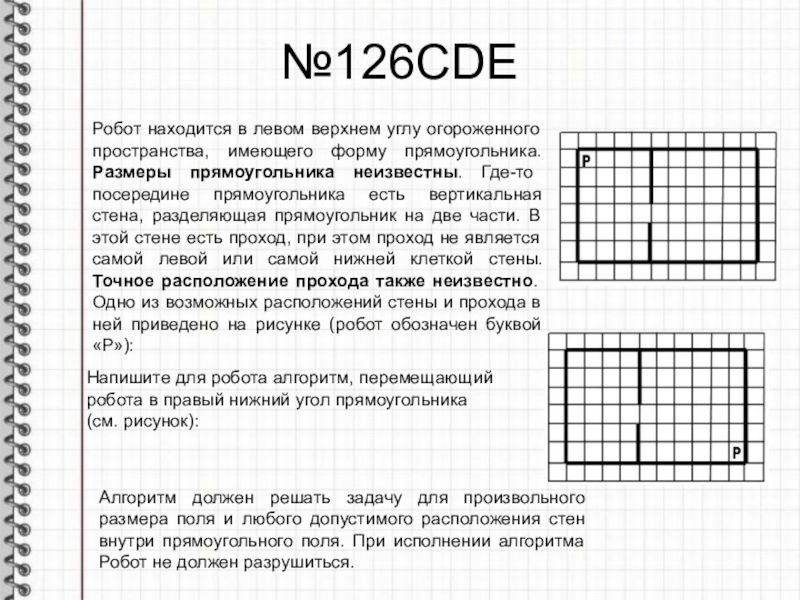

Слайд 18№126CDE
Робот находится в левом верхнем углу огороженного пространства, имеющего форму прямоугольника.

Размеры прямоугольника неизвестны. Где-то посередине прямоугольника есть вертикальная стена, разделяющая прямоугольник на две части. В этой стене есть проход, при этом проход не является самой левой или самой нижней клеткой стены. Точное расположение прохода также неизвестно. Одно из возможных расположений стены и прохода в ней приведено на рисунке (робот обозначен буквой «Р»):

Напишите для робота алгоритм, перемещающий робота в правый нижний угол прямоугольника (см. рисунок):

Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

№126CDEРобот находится в левом верхнем углу огороженного пространства, имеющего форму прямоугольника. Размеры прямоугольника неизвестны. Где-то посередине прямоугольника

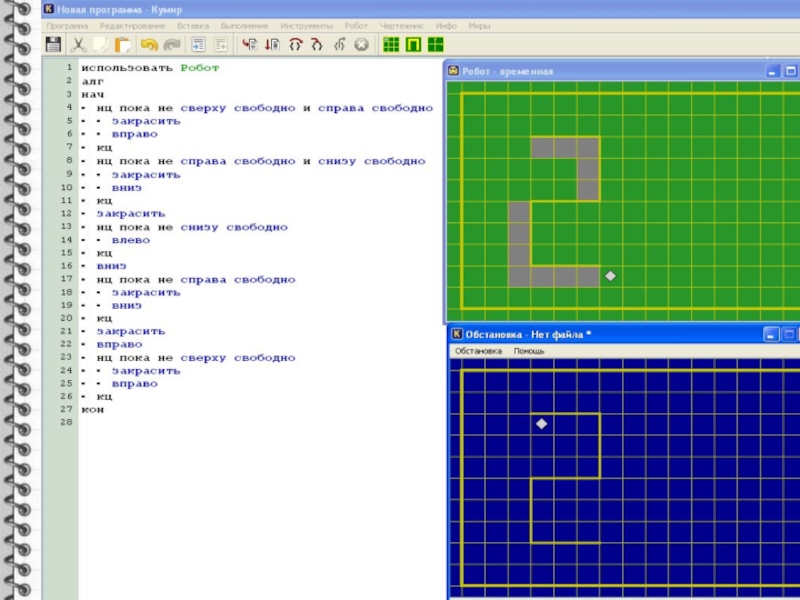

Слайд 20№197DE3
На бесконечном поле имеется стена, состоящая из 5 последовательных отрезков, расположенных

змейкой: вправо, вниз, влево, вниз, вправо, все отрезки неизвестной длины. Робот находится в клетке, расположенной снизу от левого края первой горизонтальной стены.

Напишите для Робота алгоритм, закрашивающий все клетки, расположенные ниже первого и левее второго отрезков стены и левее четвертого и ниже пятого отрезков стены и угловой клетки. Робот должен закрасить только клетки, удовлетворяющие данному условию.

Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

№197DE3На бесконечном поле имеется стена, состоящая из 5 последовательных отрезков, расположенных змейкой: вправо, вниз, влево, вниз, вправо,

Слайд 22№1АА9FC
На бесконечном поле есть горизонтальная и вертикальная стены. Правый конец горизонтальной

стены соединён с верхним концом вертикальной стены. Длины стен неизвестны. В каждой стене есть ровно один проход, точное место прохода и его ширина неизвестны. Робот находится в клетке, расположенной непосредственно под горизонтальной стеной у её левого конца.

Напишите для Робота алгоритм, закрашивающий все клетки, расположенные непосредственно ниже горизонтальной стены и левее вертикальной стены. Проходы должны остаться незакрашенными. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки (см. рисунок).

При исполнении алгоритма Робот не должен разрушиться, выполнение алгоритма должно завершиться. Конечное расположение Робота может быть произвольным.

№1АА9FCНа бесконечном поле есть горизонтальная и вертикальная стены. Правый конец горизонтальной стены соединён с верхним концом вертикальной

Слайд 24 Исполнитель Чертёжник
Исполнитель Чертёжник предназначен для построения рисунков на координатной плоскости.
Команды исполнителя
опустить

перо
поднять перо
cместиться в точку (х, y)
сместиться на вектор (±x,±y)
установить цвет(наименование цвета)

Чертежник умеет рисовать девятью цветами. Эти цвета: ”черный”, ”белый”, ”красный”, ”оранжевый”, ”желтый”, ”зеленый”, ”голубой”, ”синий”, фиолетовый”. Никаких других цветов, кроме девяти указанных, в Чертежнике нет, никаких смешиваний цветов сделать нельзя.
Исполнитель Чертёжник Исполнитель Чертёжник предназначен для построения рисунков на координатной плоскости.Команды исполнителяопустить перо поднять пероcместиться в

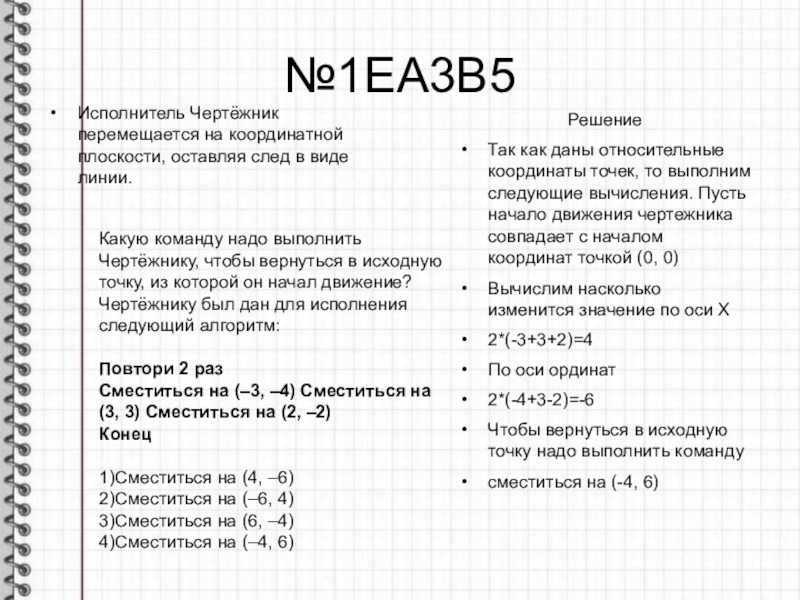

Слайд 25№1EA3B5
Исполнитель Чертёжник перемещается на координатной плоскости, оставляя след в виде линии.


Решение
Так как даны относительные координаты точек, то выполним следующие вычисления. Пусть начало движения чертежника совпадает с началом координат точкой (0, 0)
Вычислим насколько изменится значение по оси Х
2*(-3+3+2)=4
По оси ординат
2*(-4+3-2)=-6
Чтобы вернуться в исходную точку надо выполнить команду
сместиться на (-4, 6)

Какую команду надо выполнить Чертёжнику, чтобы вернуться в исходную точку, из которой он начал движение?
Чертёжнику был дан для исполнения следующий алгоритм:

Повтори 2 раз
Сместиться на (–3, –4) Сместиться на (3, 3) Сместиться на (2, –2)
Конец

1)Сместиться на (4, –6)
2)Сместиться на (–6, 4)
3)Сместиться на (6, –4)
4)Сместиться на (–4, 6)

№1EA3B5Исполнитель Чертёжник перемещается на координатной плоскости, оставляя след в виде линии. РешениеТак как даны относительные координаты точек,

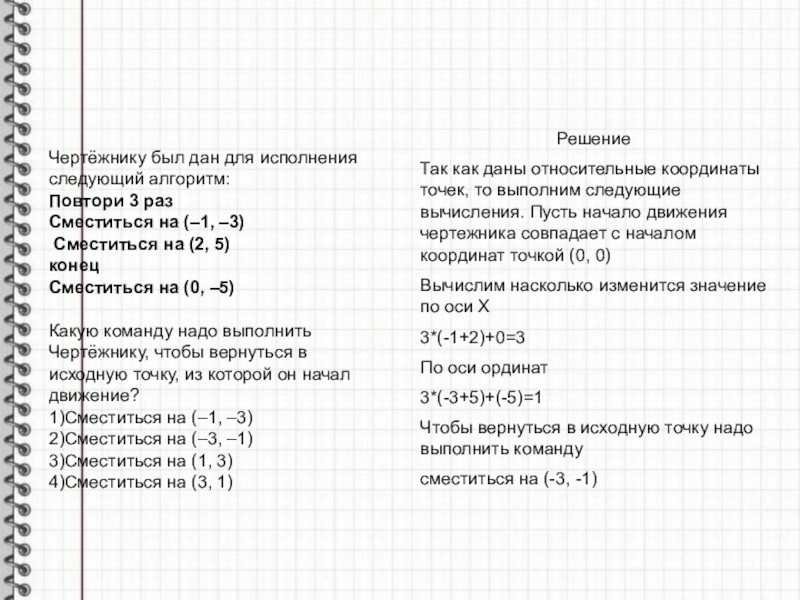

Слайд 27
Чертёжнику был дан для исполнения следующий алгоритм:
Повтори 3 раз
Сместиться на (–1,

–3)
Сместиться на (2, 5)
конец
Сместиться на (0, –5)

Какую команду надо выполнить Чертёжнику, чтобы вернуться в исходную точку, из которой он начал движение?
1)Сместиться на (–1, –3)
2)Сместиться на (–3, –1)
3)Сместиться на (1, 3)
4)Сместиться на (3, 1)

Решение
Так как даны относительные координаты точек, то выполним следующие вычисления. Пусть начало движения чертежника совпадает с началом координат точкой (0, 0)
Вычислим насколько изменится значение по оси Х
3*(-1+2)+0=3
По оси ординат
3*(-3+5)+(-5)=1
Чтобы вернуться в исходную точку надо выполнить команду
сместиться на (-3, -1)

Чертёжнику был дан для исполнения следующий алгоритм:Повтори 3 разСместиться на (–1, –3) Сместиться на (2, 5) конец
