Презентация, доклад по информатике на тему Основы логики(теория)

Содержание

ОпределениеЛогика – это наука о формах и способах мышленияФормы мышленияпонятиесуждение(высказывание, утверждение)умозаключение

Слайд 1ОСНОВЫ ЛОГИКИ
Учитель информатики МБОУ «Великомихайловская СОШ Новооскольского района Белгородской области»
Ерошенко

Игорь Викторович

ТЕОРИЯ

ОСНОВЫ ЛОГИКИУчитель информатики МБОУ «Великомихайловская СОШ Новооскольского района Белгородской области» Ерошенко Игорь ВикторовичТЕОРИЯ

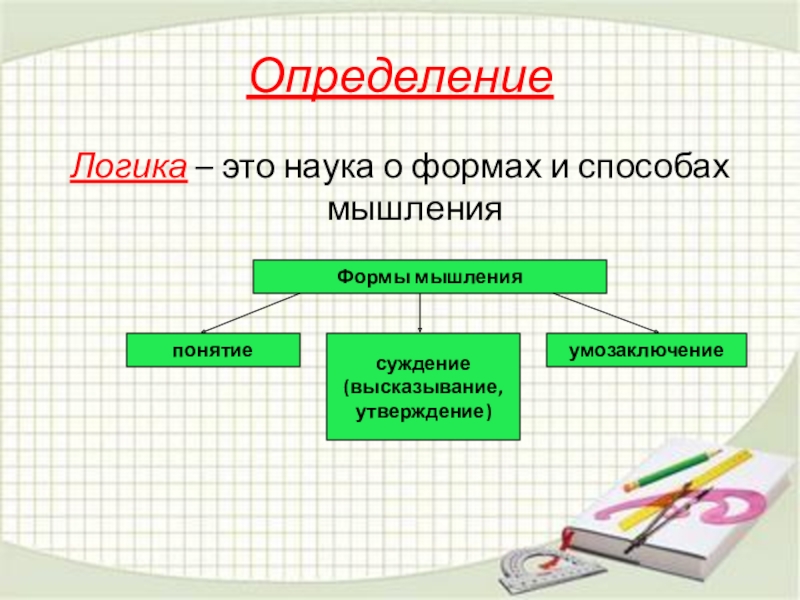

Слайд 2Определение
Логика – это наука о формах и способах мышления
Формы мышления
понятие
суждение
(высказывание,
утверждение)
умозаключение

ОпределениеЛогика – это наука о формах и способах мышленияФормы мышленияпонятиесуждение(высказывание, утверждение)умозаключение

Слайд 3Понятие
Понятие – это форма мышления, фиксирующая основные, существенные признаки объекта;
Понятие имеет

две стороны: содержание и объем.
Содержание – это совокупность существенных признаков объекта;
Объем – это совокупность предметов, на которые распространяется понятие;
Пример
Прямоугольник- геометрическая фигура, у которой все углы прямые и противоположные стороны равны.

ПонятиеПонятие – это форма мышления, фиксирующая основные, существенные признаки объекта;Понятие имеет две стороны: содержание и объем.Содержание –

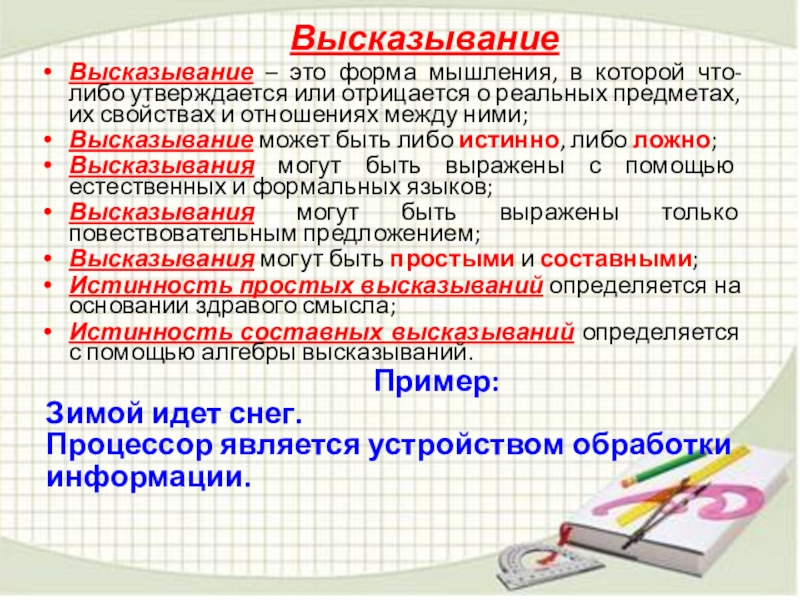

Слайд 4Высказывание
Высказывание – это форма мышления, в которой что-либо утверждается или отрицается

о реальных предметах, их свойствах и отношениях между ними;
Высказывание может быть либо истинно, либо ложно;
Высказывания могут быть выражены с помощью естественных и формальных языков;
Высказывания могут быть выражены только повествовательным предложением;
Высказывания могут быть простыми и составными;
Истинность простых высказываний определяется на основании здравого смысла;
Истинность составных высказываний определяется с помощью алгебры высказываний.
Пример:
Зимой идет снег.
Процессор является устройством обработки
информации.

ВысказываниеВысказывание – это форма мышления, в которой что-либо утверждается или отрицается о реальных предметах, их свойствах и

Слайд 5
Вопросительные и восклицательные предложения не являются высказываниями,
т.к. в них ничего

не утверждается и не отрицается

Например:
Нельзя касаться оголенных проводов!
Когда закончится урок?
Какого цвета этот стол?
Нельзя пить и есть в кабинете Информатики
и ИКТ!

!

Вопросительные и восклицательные предложения не являются высказываниями, т.к. в них ничего не утверждается и не отрицаетсяНапример:Нельзя касаться

Слайд 6Умозаключение
Умозаключение – это форма мышления, с помощью которой из одного или

нескольких высказываний может быть получено новое суждение;
Посылками умозаключения могут быть только истинные суждения.
Пример:
Все металлы - простые вещества. Литий - металл.→ Литий - простое вещество.
Один из углов треугольника равен 90º. → Этот треугольник прямоугольный.

УмозаключениеУмозаключение – это форма мышления, с помощью которой из одного или нескольких высказываний может быть получено новое

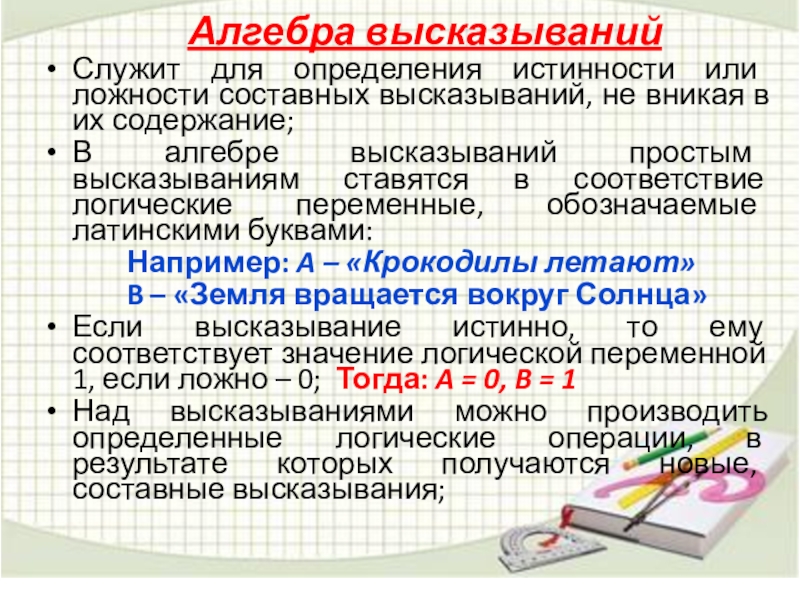

Слайд 7Алгебра высказываний
Служит для определения истинности или ложности составных высказываний, не вникая

в их содержание;
В алгебре высказываний простым высказываниям ставятся в соответствие логические переменные, обозначаемые латинскими буквами:
Например: A – «Крокодилы летают»
B – «Земля вращается вокруг Солнца»
Если высказывание истинно, то ему соответствует значение логической переменной 1, если ложно – 0; Тогда: A = 0, B = 1
Над высказываниями можно производить определенные логические операции, в результате которых получаются новые, составные высказывания;

Алгебра высказыванийСлужит для определения истинности или ложности составных высказываний, не вникая в их содержание;В алгебре высказываний простым

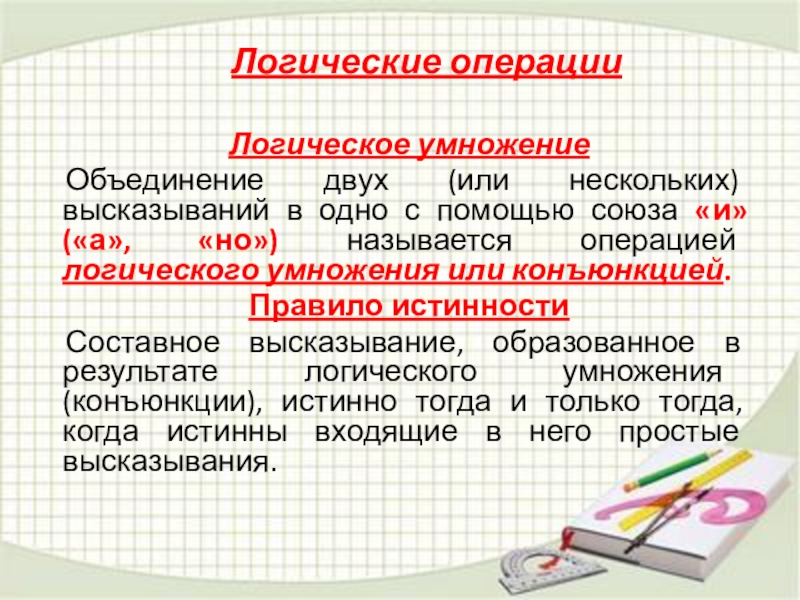

Слайд 8Логические операции
Логическое умножение
Объединение двух (или нескольких) высказываний в одно с помощью

союза «и» («а», «но») называется операцией логического умножения или конъюнкцией.
Правило истинности
Составное высказывание, образованное в результате логического умножения (конъюнкции), истинно тогда и только тогда, когда истинны входящие в него простые высказывания.
Логические операцииЛогическое умножениеОбъединение двух (или нескольких) высказываний в одно с помощью союза «и» («а», «но») называется операцией

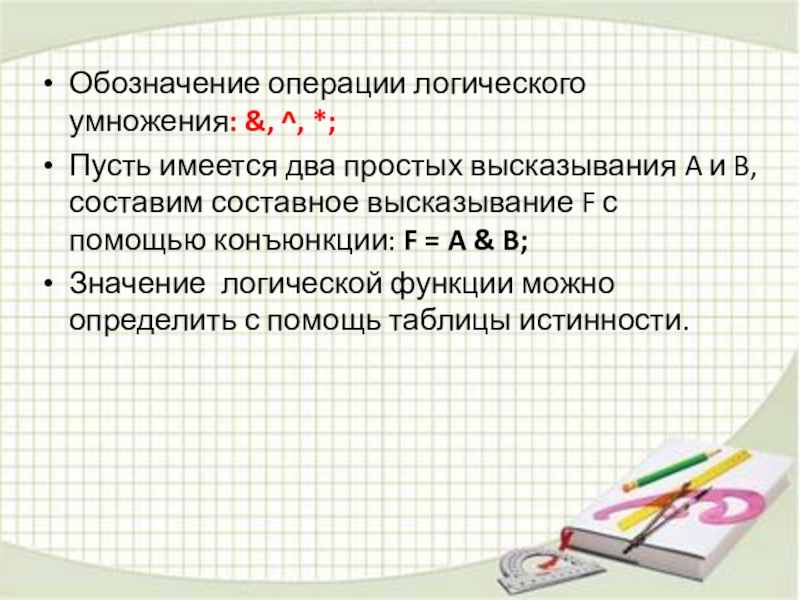

Слайд 9Обозначение операции логического умножения: &, ^, *;
Пусть имеется два простых высказывания

A и B, составим составное высказывание F с помощью конъюнкции: F = A & B;
Значение логической функции можно определить с помощь таблицы истинности.
Обозначение операции логического умножения: &, ^, *;Пусть имеется два простых высказывания A и B, составим составное высказывание

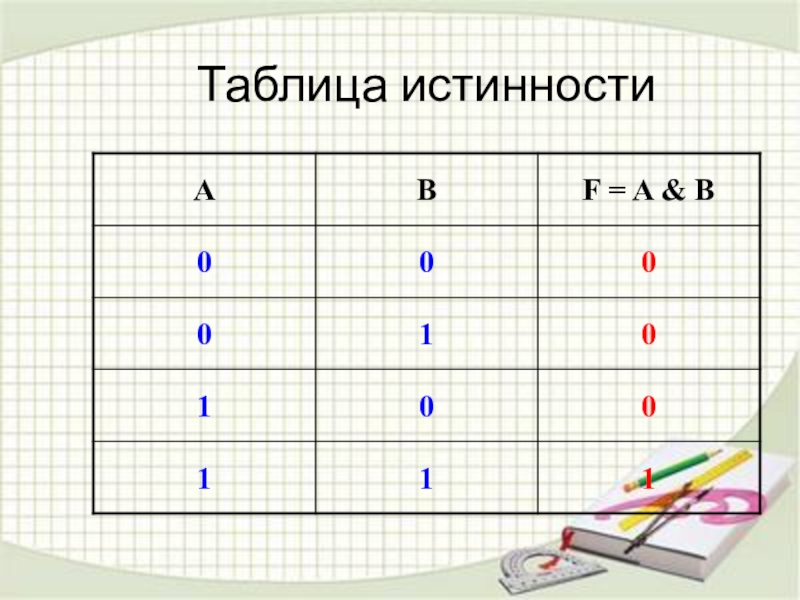

Слайд 10Таблица истинности

Таблица истинности

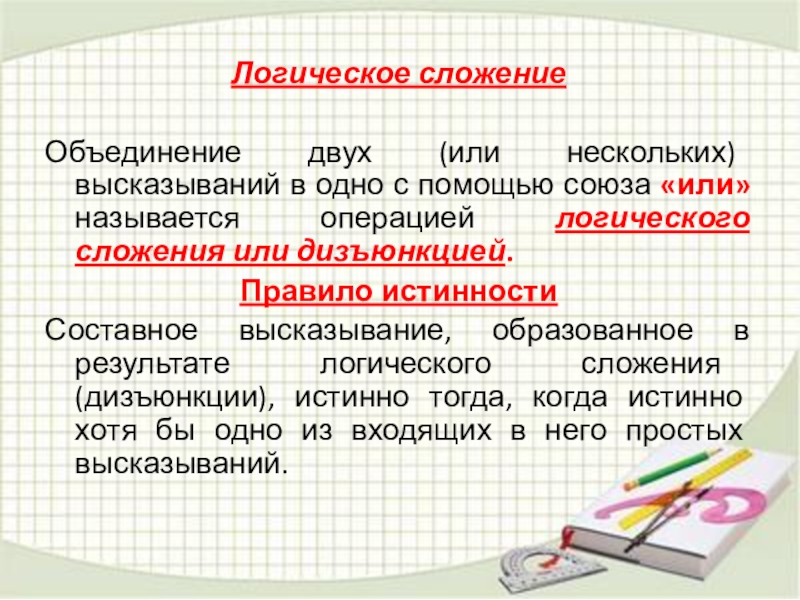

Слайд 11Логическое сложение

Объединение двух (или нескольких) высказываний в одно с помощью союза

«или» называется операцией логического сложения или дизъюнкцией.
Правило истинности
Составное высказывание, образованное в результате логического сложения (дизъюнкции), истинно тогда, когда истинно хотя бы одно из входящих в него простых высказываний.

Логическое сложениеОбъединение двух (или нескольких) высказываний в одно с помощью союза «или» называется операцией логического сложения или

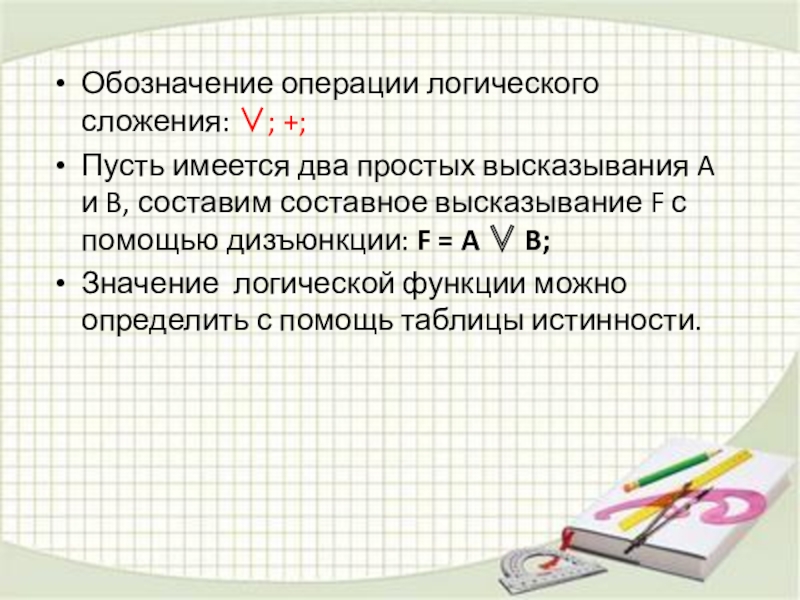

Слайд 12Обозначение операции логического сложения: ; +;
Пусть имеется два простых высказывания A

и B, составим составное высказывание F с помощью дизъюнкции: F = A  B;
Значение логической функции можно определить с помощь таблицы истинности.
Обозначение операции логического сложения: ; +;Пусть имеется два простых высказывания A и B, составим составное высказывание F

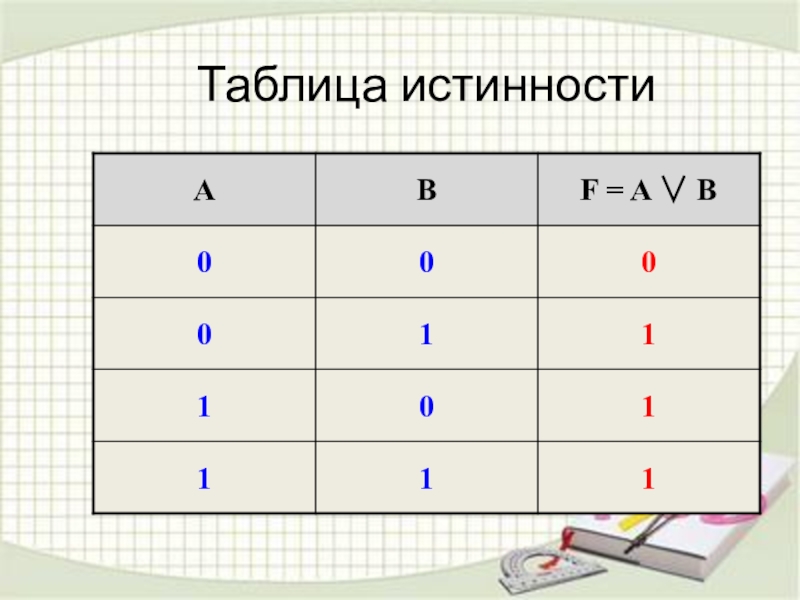

Слайд 13Таблица истинности

Таблица истинности

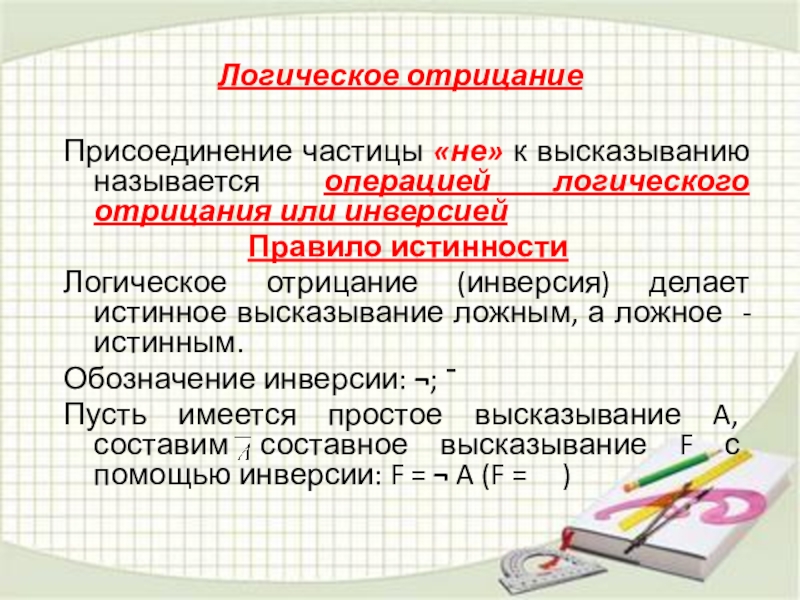

Слайд 14Логическое отрицание
Присоединение частицы «не» к высказыванию называется операцией логического отрицания или

инверсией
Правило истинности
Логическое отрицание (инверсия) делает истинное высказывание ложным, а ложное - истинным.
Обозначение инверсии: ¬; ¯
Пусть имеется простое высказывание A, составим составное высказывание F с помощью инверсии: F = ¬ A (F = )
Логическое отрицаниеПрисоединение частицы «не» к высказыванию называется операцией логического отрицания или инверсиейПравило истинностиЛогическое отрицание (инверсия) делает истинное

Слайд 15Таблица истинности

Таблица истинности

Слайд 16Логическое следование
Соединение двух высказываний в одно с помощью оборота речи «если…,

то…» называется операцией логического следования или импликацией
Правило истинности
Составное высказывание, образованное с помощью операции логического следования (импликации), ложно тогда, когда из истинной посылки (высказывания) следует ложный вывод (второе высказывание)
Логическое следованиеСоединение двух высказываний в одно с помощью оборота речи «если…, то…» называется операцией логического следования или

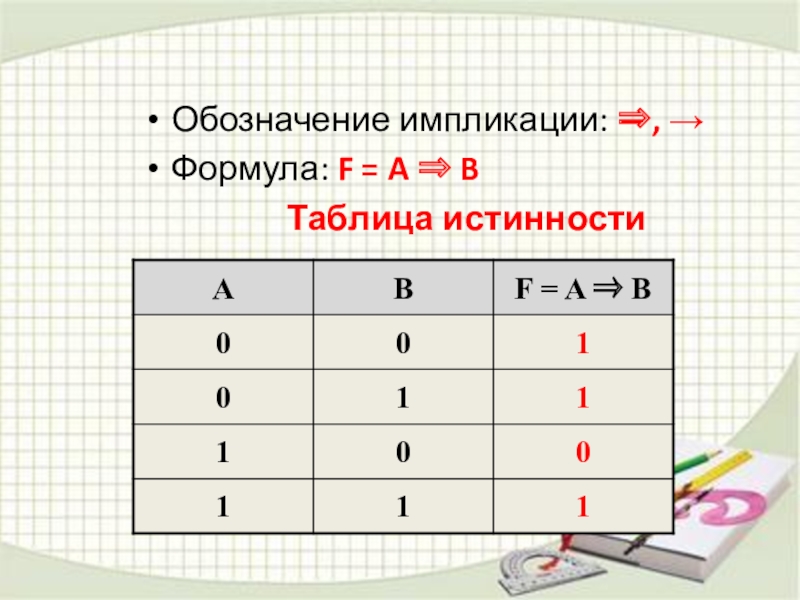

Слайд 17Обозначение импликации: , 
Формула: F = A  B
Таблица истинности


Обозначение импликации: ,  Формула: F = A  BТаблица истинности

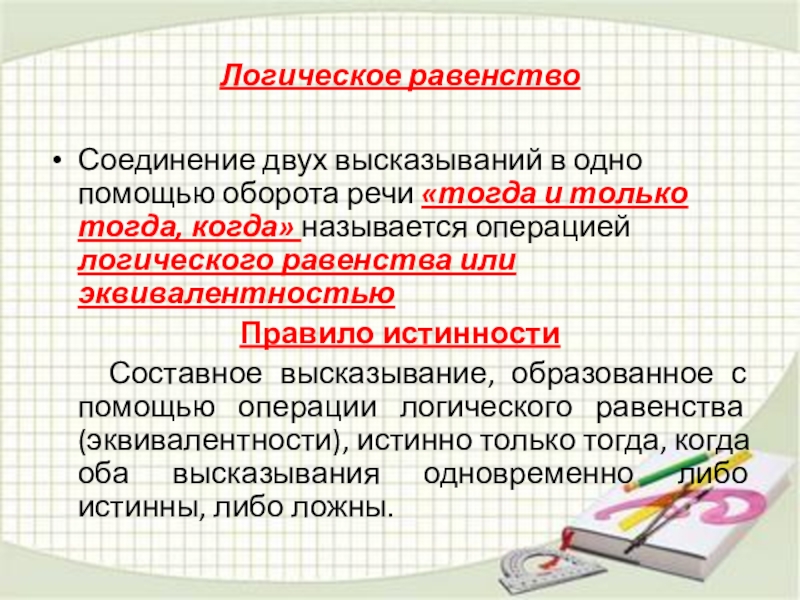

Слайд 18Логическое равенство
Соединение двух высказываний в одно помощью оборота речи «тогда и

только тогда, когда» называется операцией логического равенства или эквивалентностью
Правило истинности
Составное высказывание, образованное с помощью операции логического равенства (эквивалентности), истинно только тогда, когда оба высказывания одновременно либо истинны, либо ложны.

Логическое равенствоСоединение двух высказываний в одно помощью оборота речи «тогда и только тогда, когда» называется операцией логического

Слайд 19Обозначение эквивалентности:, ,
Формула: F = A  B
Таблица истинности

Обозначение эквивалентности:, , Формула: F = A  BТаблица истинности

Слайд 20Приоритет действий
Инверсия
Конъюнкция
Дизъюнкция
Составление таблиц истинности
Число строк = 2n , где n –число

логических переменных;
Число столбцов = число логических переменных + число логических операций
Приоритет действийИнверсияКонъюнкцияДизъюнкцияСоставление таблиц истинностиЧисло строк = 2n , где n –число логических переменных;Число столбцов = число логических

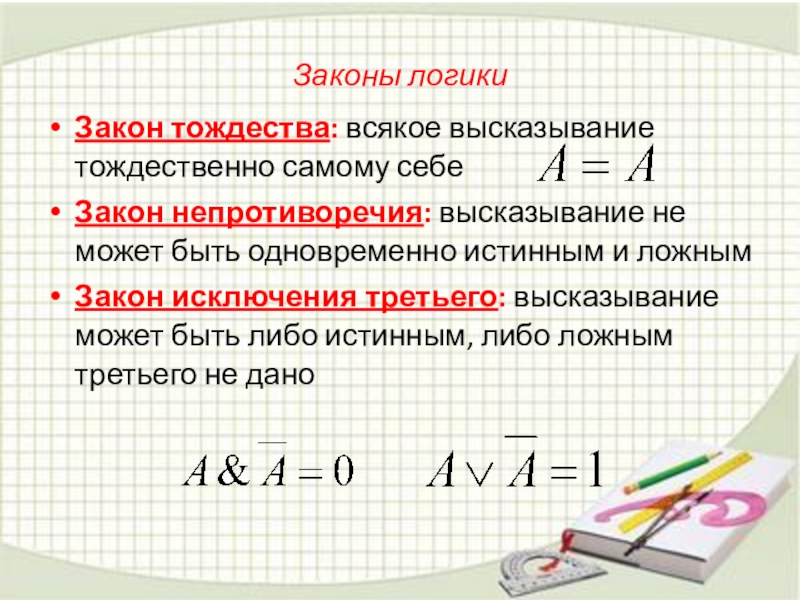

Слайд 21Законы логики
Закон тождества: всякое высказывание тождественно самому себе
Закон непротиворечия: высказывание

не может быть одновременно истинным и ложным
Закон исключения третьего: высказывание может быть либо истинным, либо ложным третьего не дано


Законы логикиЗакон тождества: всякое высказывание тождественно самому себе Закон непротиворечия: высказывание не может быть одновременно истинным и

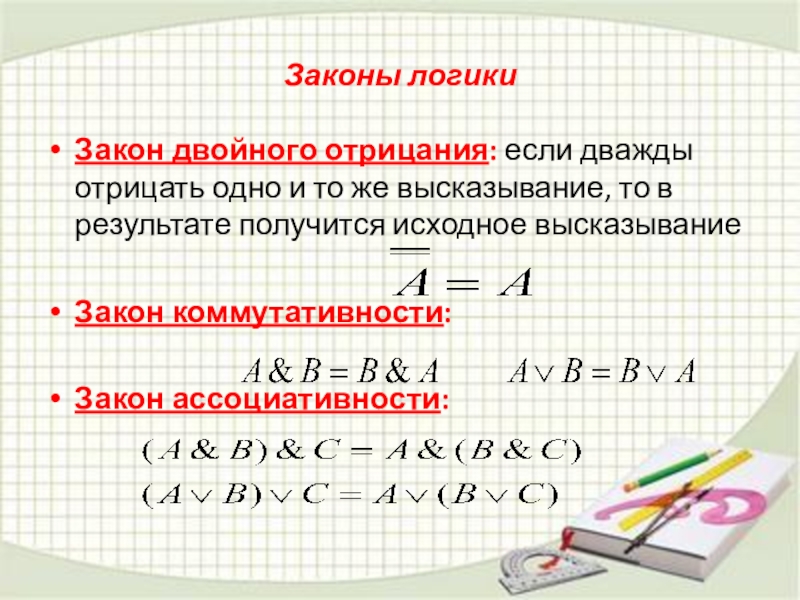

Слайд 22Законы логики
Закон двойного отрицания: если дважды отрицать одно и то же

высказывание, то в результате получится исходное высказывание

Закон коммутативности:

Закон ассоциативности:
Законы логикиЗакон двойного отрицания: если дважды отрицать одно и то же высказывание, то в результате получится исходное

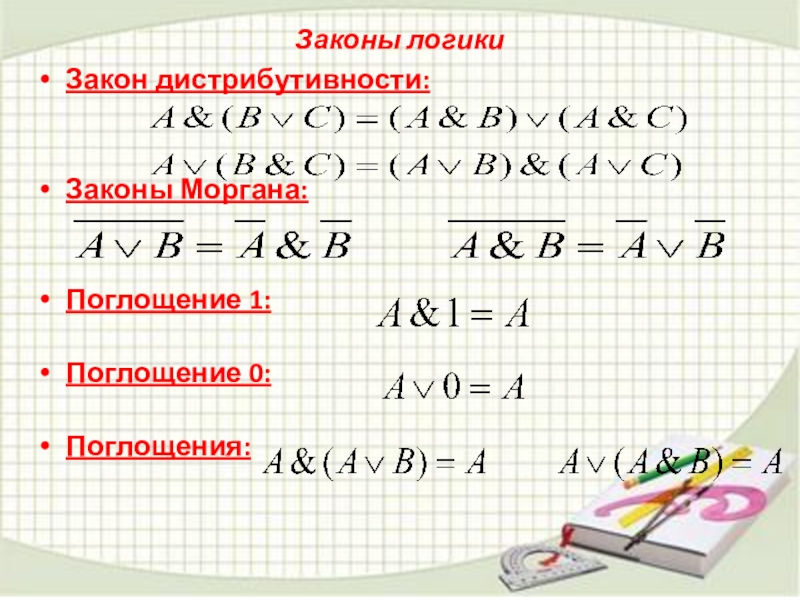

Слайд 23Законы логики
Закон дистрибутивности:


Законы Моргана:


Поглощение 1:

Поглощение 0:

Поглощения:

Законы логикиЗакон дистрибутивности:Законы Моргана:Поглощение 1:Поглощение 0:Поглощения:
