Презентация, доклад по информатике на тему Назначение и краткая характеристика основных компонентов вычислительных сетей, основные требования к вычислительным сетям, модели взаимодействия открытых систем, понятие протокола, топологию и архитектуру сетей.

вычислительным сетям, модели взаимодействия открытых систем, понятие протокола, топологию и архитектуру сетей, способы подключения компьютеров к сети

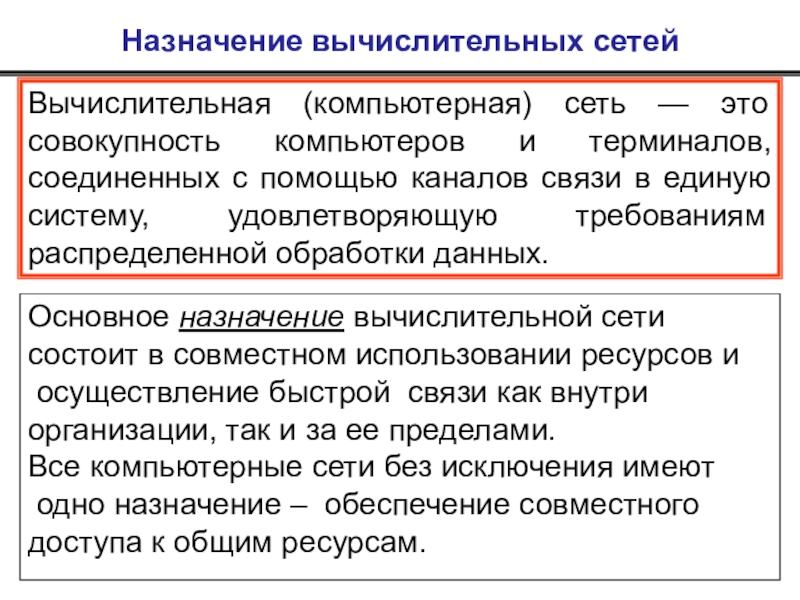

соединенных с помощью каналов связи в единую систему, удовлетворяющую требованиям распределенной обработки данных.

Основное назначение вычислительной сети
состоит в совместном использовании ресурсов и
осуществление быстрой связи как внутри
организации, так и за ее пределами.
Все компьютерные сети без исключения имеют
одно назначение – обеспечение совместного
доступа к общим ресурсам.

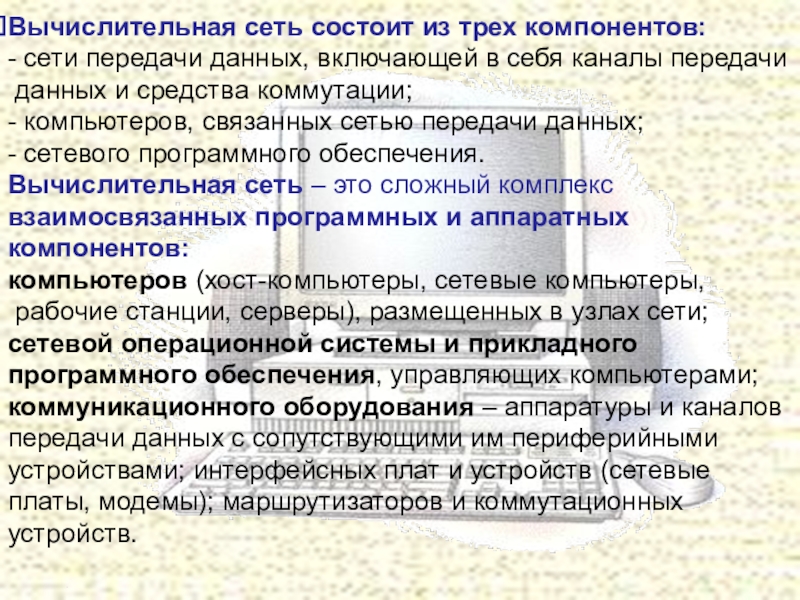

себя каналы передачи данных и средства коммутации; - компьютеров, связанных сетью передачи данных; - сетевого программного обеспечения. Вычислительная сеть – это сложный комплекс  взаимосвязанных программных и аппаратных компонентов: компьютеров (хост-компьютеры, сетевые компьютеры, рабочие станции, серверы), размещенных в узлах сети; сетевой операционной системы и прикладного программного обеспечения, управляющих компьютерами; коммуникационного оборудования – аппаратуры и каналов передачи данных с сопутствующими им периферийными устройствами; интерфейсных плат и устройств (сетевые платы, модемы); маршрутизаторов и коммутационных устройств.

использовать различные физичес-
кие принципы.

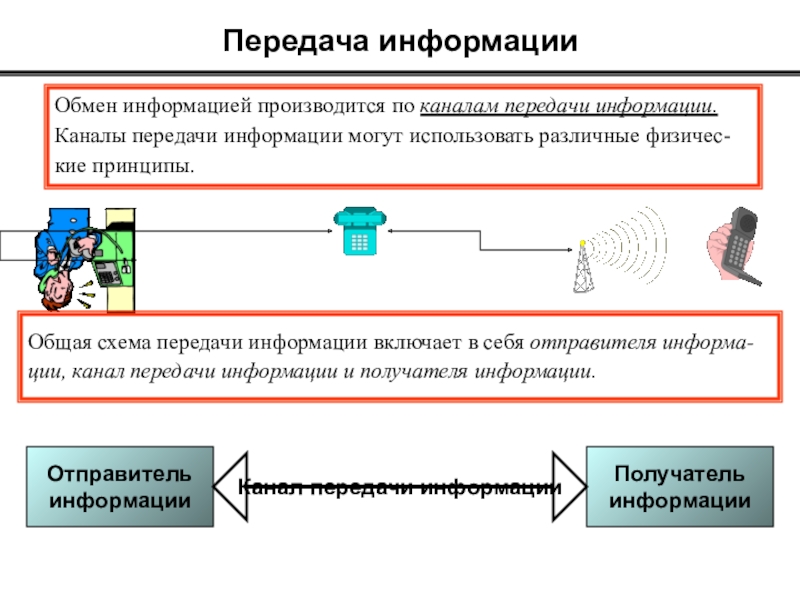

Общая схема передачи информации включает в себя отправителя информа-ции, канал передачи информации и получателя информации.

Отправитель
информации

Получатель
информации

Канал передачи информации

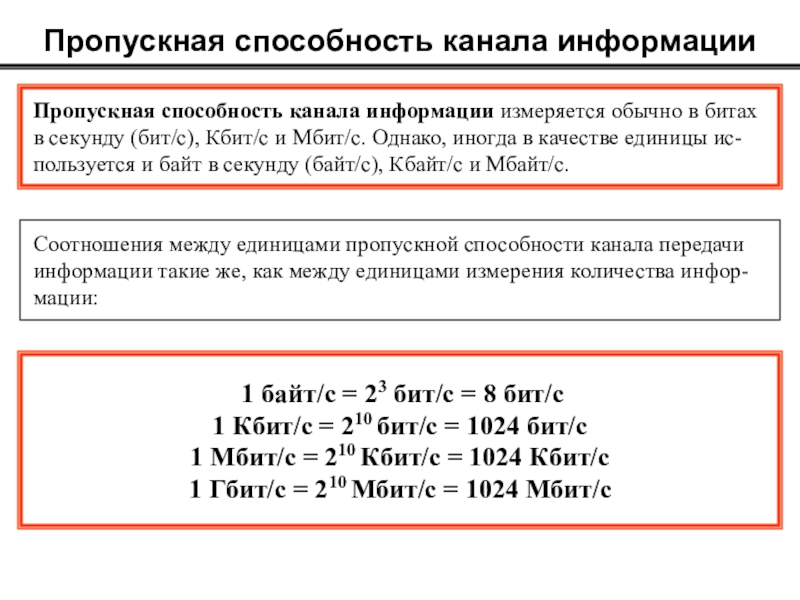

битах
в секунду (бит/с), Кбит/с и Мбит/с. Однако, иногда в качестве единицы ис-
пользуется и байт в секунду (байт/с), Кбайт/с и Мбайт/с.

Соотношения между единицами пропускной способности канала передачи
информации такие же, как между единицами измерения количества инфор-
мации:

1 байт/с = 23 бит/с = 8 бит/с
1 Кбит/с = 210 бит/с = 1024 бит/с
1 Мбит/с = 210 Кбит/с = 1024 Кбит/с
1 Гбит/с = 210 Мбит/с = 1024 Мбит/с

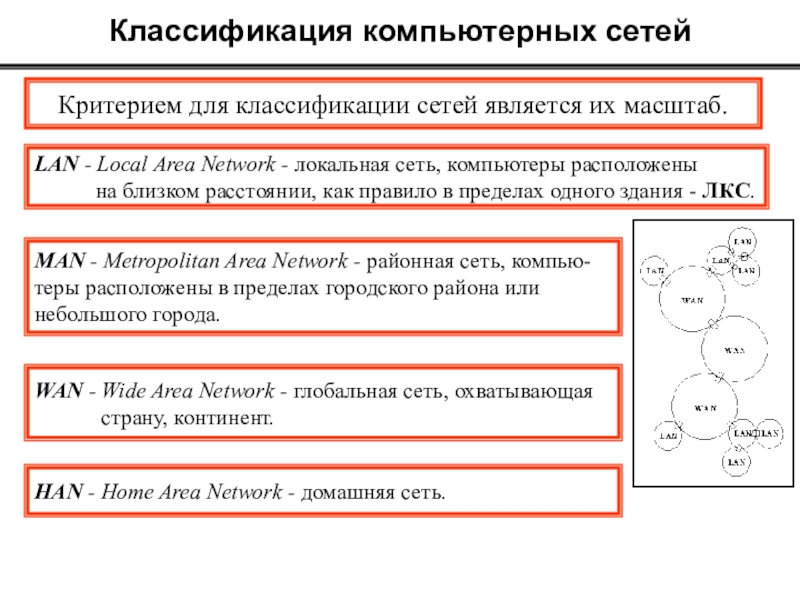

компьютеры расположены
на близком расстоянии, как правило в пределах одного здания - ЛКС.

HAN - Home Area Network - домашняя сеть.

MAN - Metropolitan Area Network - районная сеть, компью-
теры расположены в пределах городского района или
небольшого города.

WAN - Wide Area Network - глобальная сеть, охватывающая
страну, континент.

Критерием для классификации сетей является их масштаб.

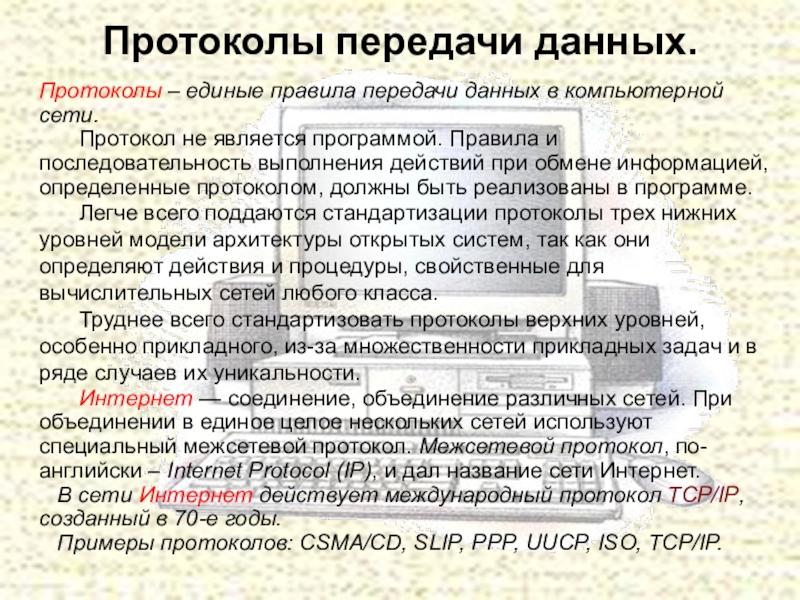

не является программой. Правила и последовательность выполнения действий при обмене информацией, определенные протоколом, должны быть реализованы в программе.

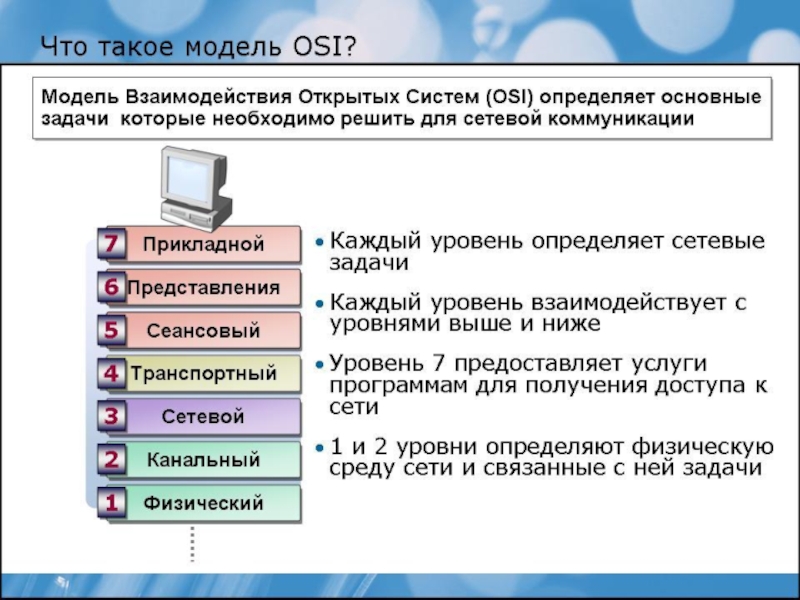

Легче всего поддаются стандартизации протоколы трех нижних уровней модели архитектуры открытых систем, так как они определяют действия и процедуры, свойственные для вычислительных сетей любого класса.
Труднее всего стандартизовать протоколы верхних уровней, особенно прикладного, из-за множественности прикладных задач и в ряде случаев их уникальности.
Интернет — соединение, объединение различных сетей. При объединении в единое целое нескольких сетей используют специальный межсетевой протокол. Межсетевой протокол, по-английски – Internet Protocol (IP), и дал название сети Интернет.
В сети Интернет действует международный протокол TCP/IP, созданный в 70-е годы.
Примеры протоколов: CSMA/CD, SLIP, PPP, UUCP, ISO, TCP/IP.

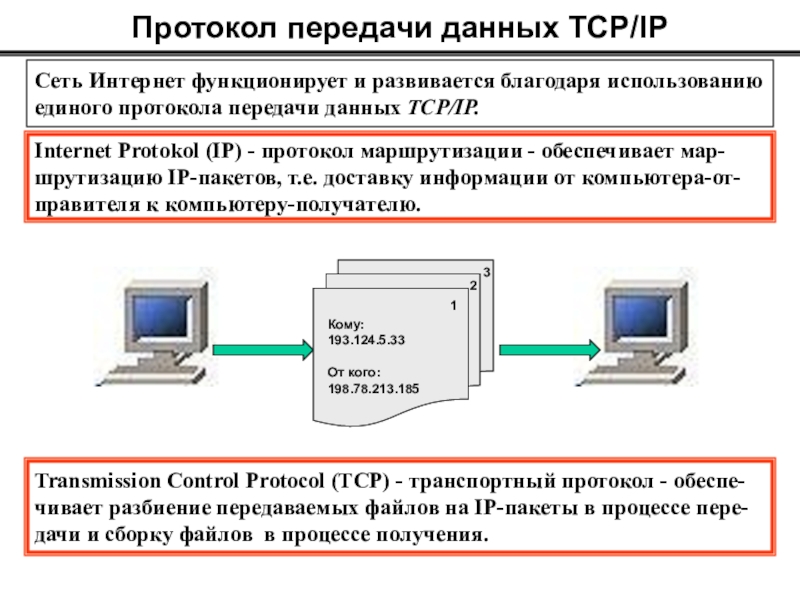

передачи данных TCP/IP

Internet Protokol (IP) - протокол маршрутизации - обеспечивает мар-
шрутизацию IP-пакетов, т.е. доставку информации от компьютера-от-
правителя к компьютеру-получателю.

Transmission Control Protocol (TCP) - транспортный протокол - обеспе-
чивает разбиение передаваемых файлов на IP-пакеты в процессе пере-
дачи и сборку файлов в процессе получения.

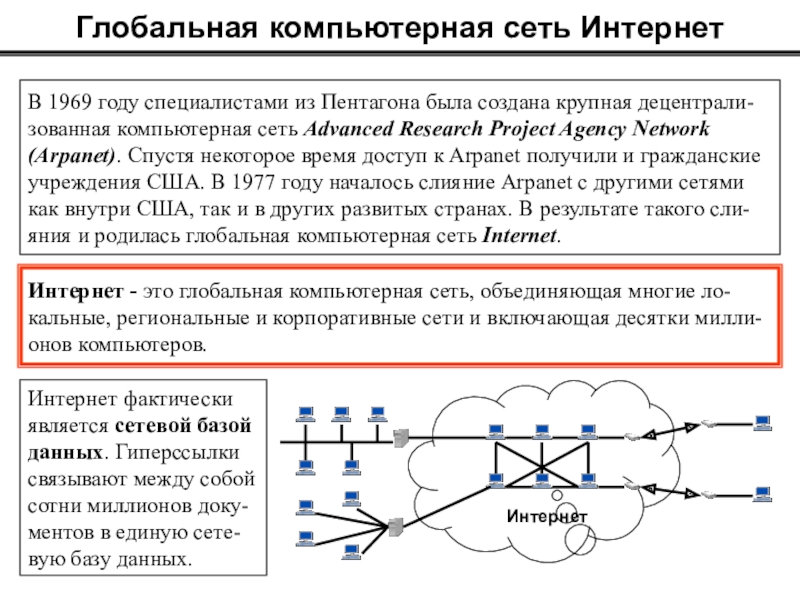

создана крупная децентрали-зованная компьютерная сеть Advanced Research Project Agency Network (Arpanet). Спустя некоторое время доступ к Arpanet получили и гражданские учреждения США. В 1977 году началось слияние Arpanet с другими сетями как внутри США, так и в других развитых странах. В результате такого сли-яния и родилась глобальная компьютерная сеть Internet.

Интернет - это глобальная компьютерная сеть, объединяющая многие ло-кальные, региональные и корпоративные сети и включающая десятки милли-онов компьютеров.

Интернет фактически является сетевой базой данных. Гиперссылки связывают между собой сотни миллионов доку-ментов в единую сете-вую базу данных.

Возможно 232 = 4 294 967 296 IP-
адресов, записываемых в виде четырех десятичных чисел от 0 до 255, раз-
деленных точкой: 123.45.67.89.

Адресация в Интернете

IP-адрес состоит из двух частей, одна из которых является адресом сети, а
другая адресом компьютера в данной сети.

Все адреса подразделяются на три класса: А, В, С. Первые биты адреса от-
водятся для идентификации класса, а остальные разделяются на адрес сети
и адрес компьютера в этой сети.

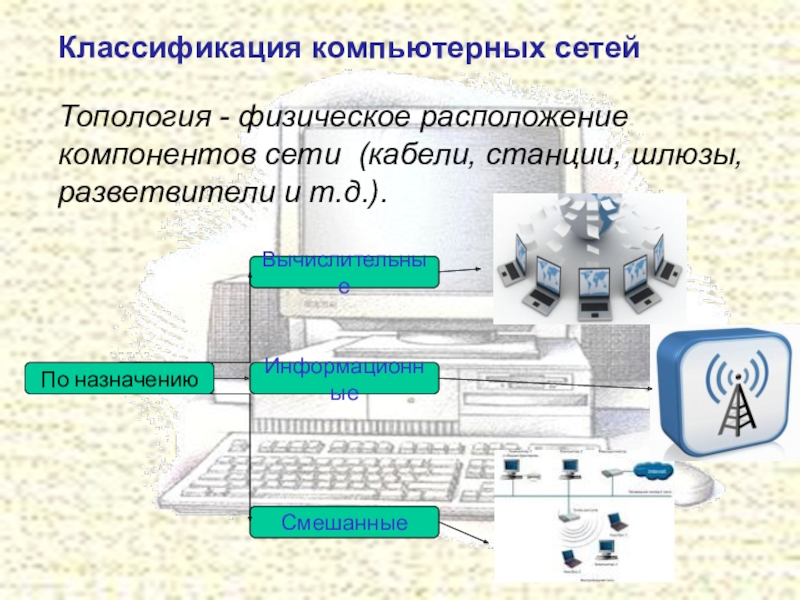

шлюзы, разветвители и т.д.).

три базовые топологии ЛКС: шина, звезда и кольцо.

Топология ЛКС

Выбор топологии влияет на:

- состав оборудования;

- возможности оборудования;

- возможности расширения сети;

- способ управления сетью.

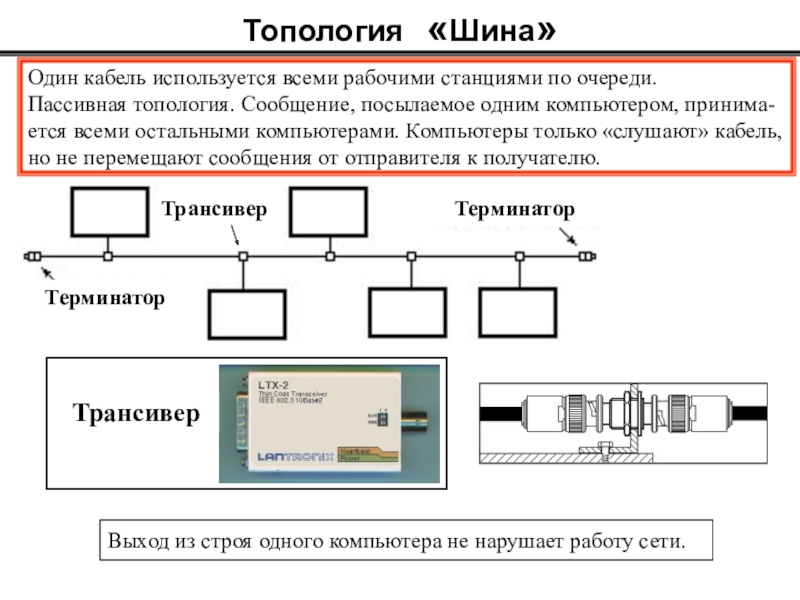

топология. Сообщение, посылаемое одним компьютером, принима-
ется всеми остальными компьютерами. Компьютеры только «слушают» кабель,
но не перемещают сообщения от отправителя к получателю.

Выход из строя одного компьютера не нарушает работу сети.

Трансивер

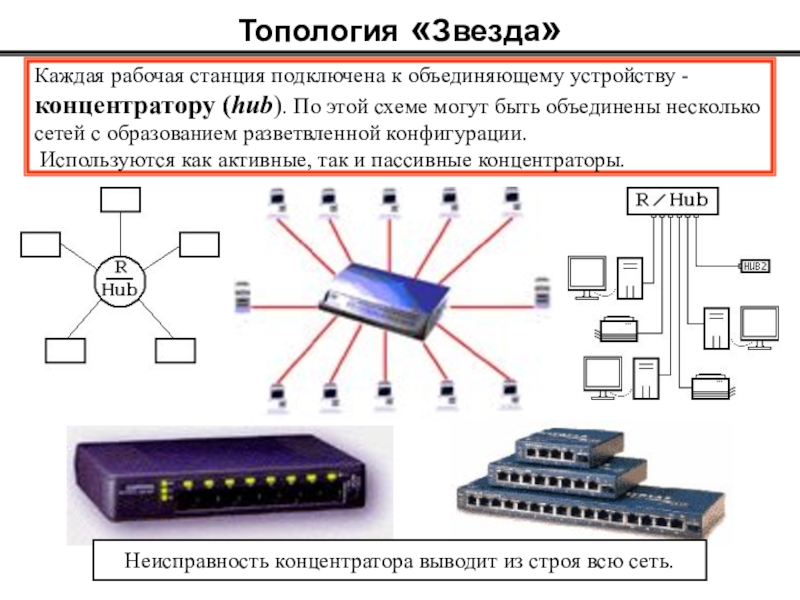

(hub). По этой схеме могут быть объединены несколько
сетей с образованием разветвленной конфигурации.
Используются как активные, так и пассивные концентраторы.

Неисправность концентратора выводит из строя всю сеть.

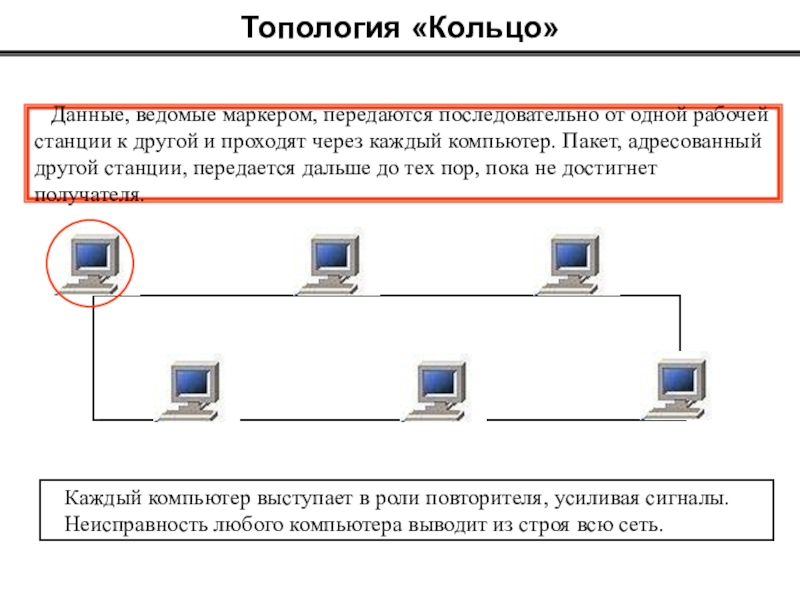

рабочей
станции к другой и проходят через каждый компьютер. Пакет, адресованный
другой станции, передается дальше до тех пор, пока не достигнет получателя.

М

Каждый компьютер выступает в роли повторителя, усиливая сигналы.
Неисправность любого компьютера выводит из строя всю сеть.

«Звезда-шина»

Топология «Звезда-кольцо»

Все концентраторы подключены к главному концентратору, образуя «звезду».
Кольцо реализуется внутри главного концентратора.

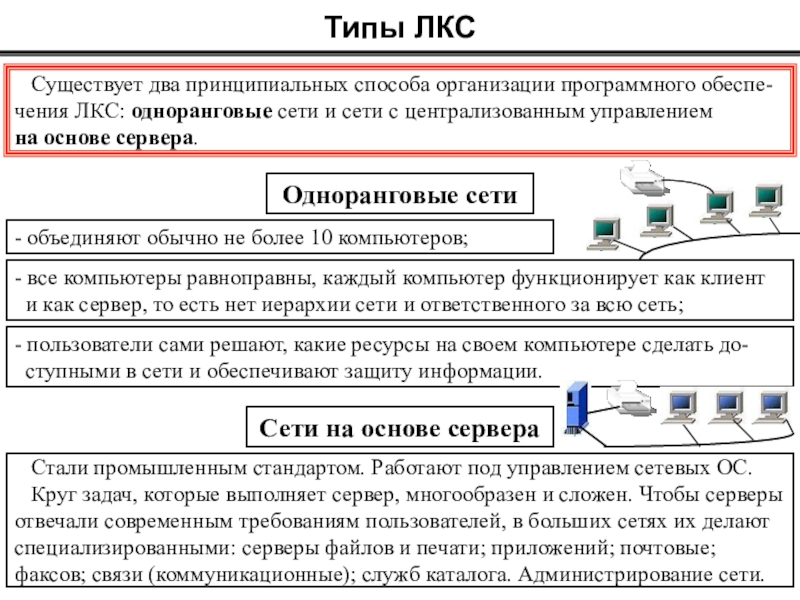

программного обеспе-
чения ЛКС: одноранговые сети и сети с централизованным управлением
на основе сервера.

- все компьютеры равноправны, каждый компьютер функционирует как клиент
и как сервер, то есть нет иерархии сети и ответственного за всю сеть;

- пользователи сами решают, какие ресурсы на своем компьютере сделать до-
ступными в сети и обеспечивают защиту информации.

- объединяют обычно не более 10 компьютеров;

Стали промышленным стандартом. Работают под управлением сетевых ОС.
Круг задач, которые выполняет сервер, многообразен и сложен. Чтобы серверы
отвечали современным требованиям пользователей, в больших сетях их делают
специализированными: серверы файлов и печати; приложений; почтовые;
факсов; связи (коммуникационные); служб каталога. Администрирование сети.

Типы ЛКС

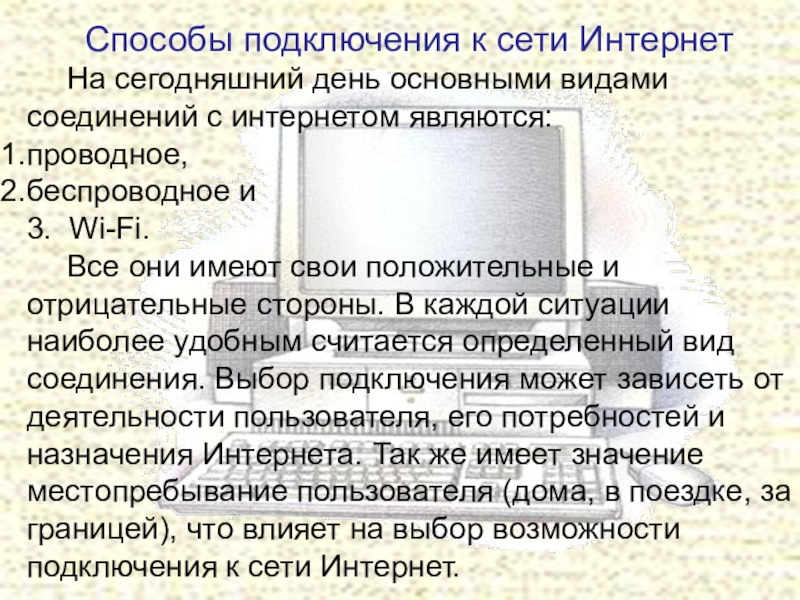

интернетом являются:

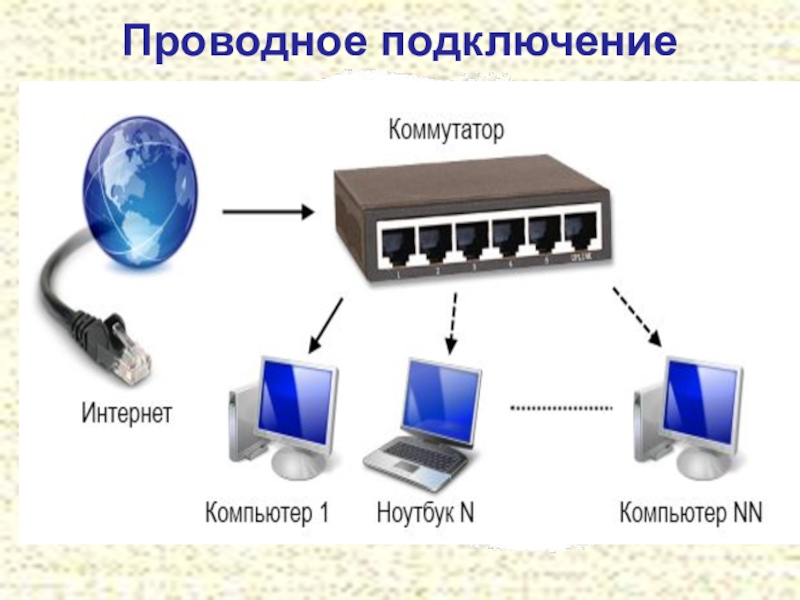

проводное,
беспроводное и
3. Wi-Fi.
Все они имеют свои положительные и отрицательные стороны. В каждой ситуации наиболее удобным считается определенный вид соединения. Выбор подключения может зависеть от деятельности пользователя, его потребностей и назначения Интернета. Так же имеет значение местопребывание пользователя (дома, в поездке, за границей), что влияет на выбор возможности подключения к сети Интернет.

позволяет пользователям совместно использовать ресурсы компьюте-
ров, а также периферийных устройств (принтеров, плоттеров, дисков, моде-
мов и др.), подключённых к сети.

Подключение компьютера к локальной сети осуществляется с помощью спе-
циальной платы - сетевого адаптера. Основной функцией сетевого адаптера
является приём и передача информации в сети.

Некоторые сетевые адаптеры (напри-
мер EtherNet) позволяют объединять
в сеть компьютеры различных аппа-
ратных и программных платформ
(IBM-совместимые, Macintosh, Unix-
компьютеры).

Сетевой адаптер

Скорость передачи данных по локаль-
ной сети обычно находится в диапа-
зоне от 10 до 100 Мбит/с.
