Презентация, доклад по информатике на тему Накопители на жестких магнитных дисках
Содержание
- 1. Презентация по информатике на тему Накопители на жестких магнитных дисках
- 2. Назначение устройстваНакопи́тель на жёстких магни́тных ди́сках, или

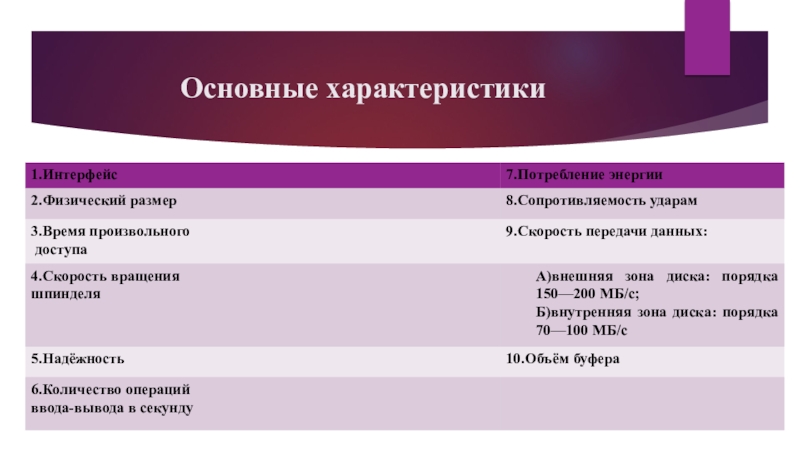

- 3. Основные характеристики
- 4. Устройство HDDГермозона Гермозона включает в себя корпус
- 5. Устройство HDDУстройство позиционирования головокУстройство позиционирования головок (жарг. актуатор)

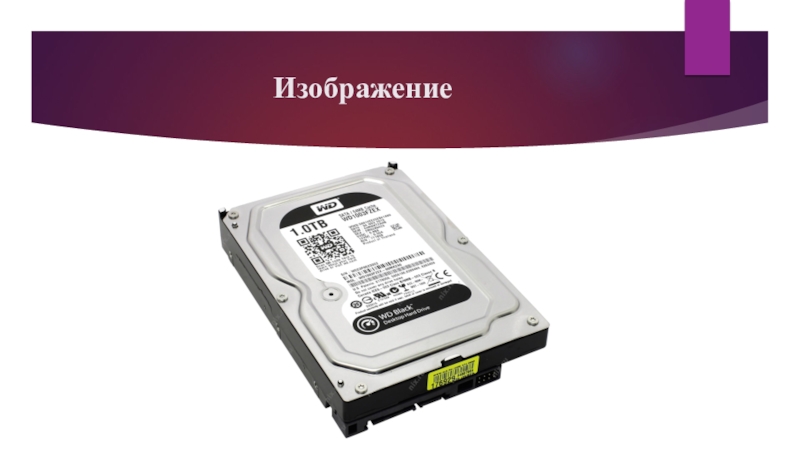

- 6. Изображение
- 7. Примеры современных жестких дисковЖесткий диск WD Purple
- 8. Примеры современных жестких дисковЖесткий диск SEAGATE Barracuda
- 9. НовинкиВ рамках мероприятия OCP U.S. Summit 2018
- 10. Seagate показала 14-Тбайт HDD Helium Exos X14
- 11. История прогресса1956 год — жёсткий диск IBM 350
- 12. История прогресса1983 год — первый 3,5-дюймовый жёсткий диск,
- 13. История прогресса1992 год — первый жёсткий диск со
Назначение устройстваНакопи́тель на жёстких магни́тных ди́сках, или НЖМД (англ. hard (magnetic) disk drive, HDD, HMDD), жёсткий диск, винчестер — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.
Слайд 1Жесткие диски
Презентацию подготовили студенты ЯГК, группы КС1-31 Костерин Александр и Алексеев

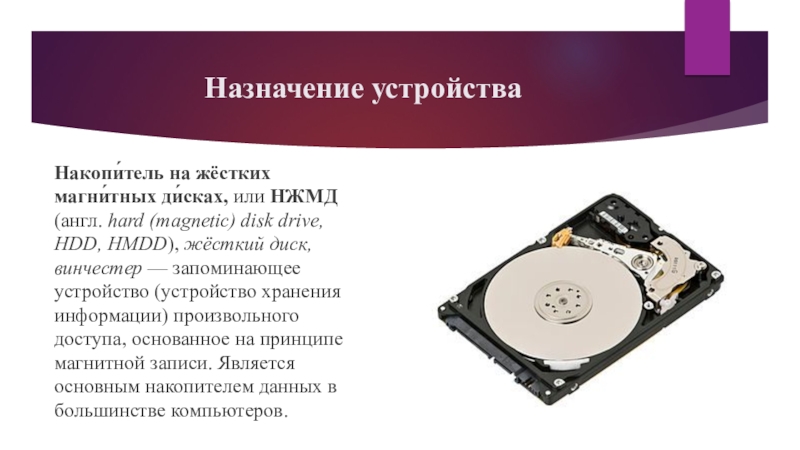

Слайд 2Назначение устройства
Накопи́тель на жёстких магни́тных ди́сках, или НЖМД (англ. hard (magnetic) disk
drive, HDD, HMDD), жёсткий диск, винчестер — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.
Слайд 4Устройство HDD
Гермозона
Гермозона включает в себя корпус из прочного сплава, собственно
диски (пластины) с магнитным покрытием (в некоторых моделях разделённые сепараторами), а также блок головок с устройством позиционирования и электропривод шпинделя.
Блок электроники
обеспечивает сопряжение электроники жёсткого диска с остальной системой.
Блок электроники
обеспечивает сопряжение электроники жёсткого диска с остальной системой.

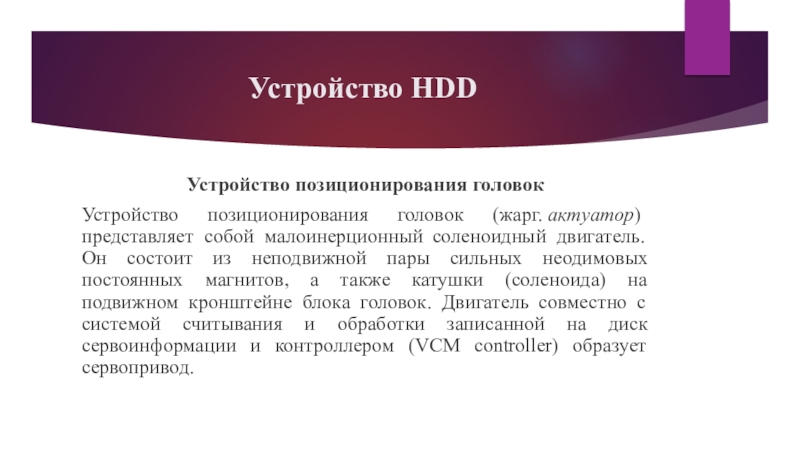

Слайд 5Устройство HDD
Устройство позиционирования головок
Устройство позиционирования головок (жарг. актуатор) представляет собой малоинерционный соленоидный
двигатель. Он состоит из неподвижной пары сильных неодимовых постоянных магнитов, а также катушки (соленоида) на подвижном кронштейне блока головок. Двигатель совместно с системой считывания и обработки записанной на диск сервоинформации и контроллером (VCM controller) образует сервопривод.

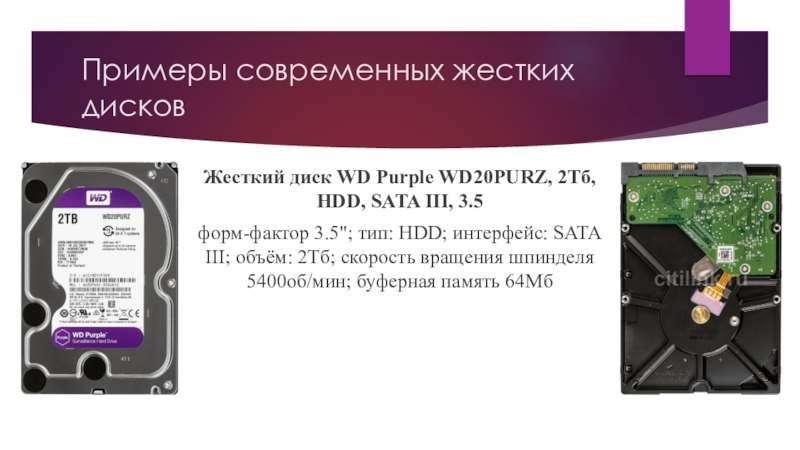

Слайд 7Примеры современных жестких дисков
Жесткий диск WD Purple WD20PURZ, 2Тб, HDD, SATA
III, 3.5
форм-фактор 3.5"; тип: HDD; интерфейс: SATA III; объём: 2Тб; скорость вращения шпинделя 5400об/мин; буферная память 64Мб
форм-фактор 3.5"; тип: HDD; интерфейс: SATA III; объём: 2Тб; скорость вращения шпинделя 5400об/мин; буферная память 64Мб
Слайд 8Примеры современных жестких дисков
Жесткий диск SEAGATE Barracuda ST1000LM048, 1Тб, HDD, SATA
III, 2.5
форм-фактор 2.5"; тип: HDD; интерфейс: SATA III; объём: 1Тб; скорость вращения шпинделя 5400об/мин; буферная память 128Мб
форм-фактор 2.5"; тип: HDD; интерфейс: SATA III; объём: 1Тб; скорость вращения шпинделя 5400об/мин; буферная память 128Мб
Слайд 9Новинки
В рамках мероприятия OCP U.S. Summit 2018 компания Seagate продемонстрировала самый
быстрый в мире жёсткий диск. Новинка использует фирменную технологию многоактуаторного привода Mach.2 для позиционирования магнитных головок и ставит новый рекорд скорости последовательного чтения/записи — 480 Мбайт/с. Для сравнения: на сегодняшний день стандартом для дисков со скоростью вращения 7200 об/мин является пропускная способность 235 Мбайт/с. По сравнению с современными HDD, работающими на 15 000 об/мин, производительность новой разработки на 60 % выше.

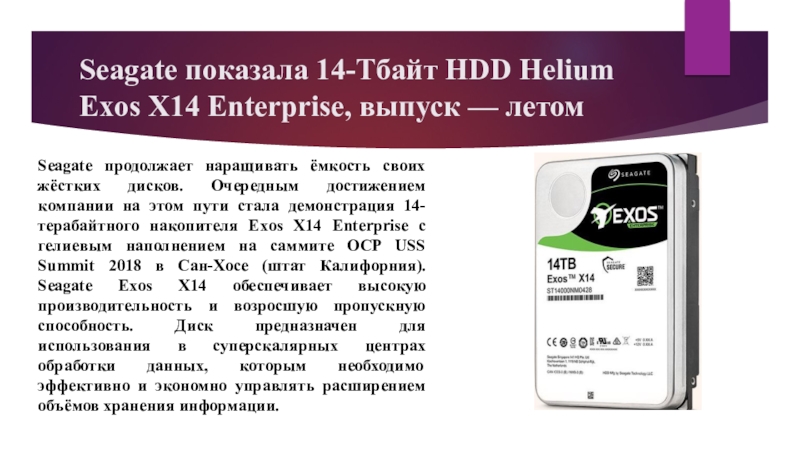

Слайд 10Seagate показала 14-Тбайт HDD Helium Exos X14 Enterprise, выпуск — летом
Seagate продолжает
наращивать ёмкость своих жёстких дисков. Очередным достижением компании на этом пути стала демонстрация 14-терабайтного накопителя Exos X14 Enterprise с гелиевым наполнением на саммите OCP USS Summit 2018 в Сан-Хосе (штат Калифорния). Seagate Exos X14 обеспечивает высокую производительность и возросшую пропускную способность. Диск предназначен для использования в суперскалярных центрах обработки данных, которым необходимо эффективно и экономно управлять расширением объёмов хранения информации.

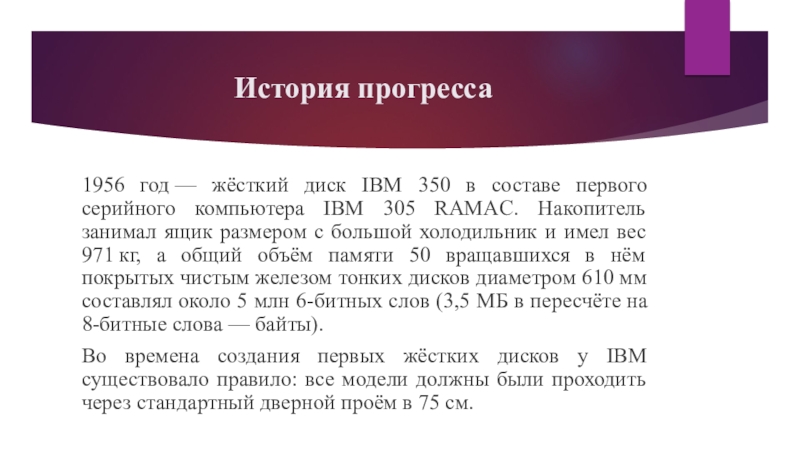

Слайд 11История прогресса
1956 год — жёсткий диск IBM 350 в составе первого серийного
компьютера IBM 305 RAMAC. Накопитель занимал ящик размером с большой холодильник и имел вес 971 кг, а общий объём памяти 50 вращавшихся в нём покрытых чистым железом тонких дисков диаметром 610 мм составлял около 5 млн 6-битных слов (3,5 МБ в пересчёте на 8-битные слова — байты).
Во времена создания первых жёстких дисков у IBM существовало правило: все модели должны были проходить через стандартный дверной проём в 75 см.
Во времена создания первых жёстких дисков у IBM существовало правило: все модели должны были проходить через стандартный дверной проём в 75 см.

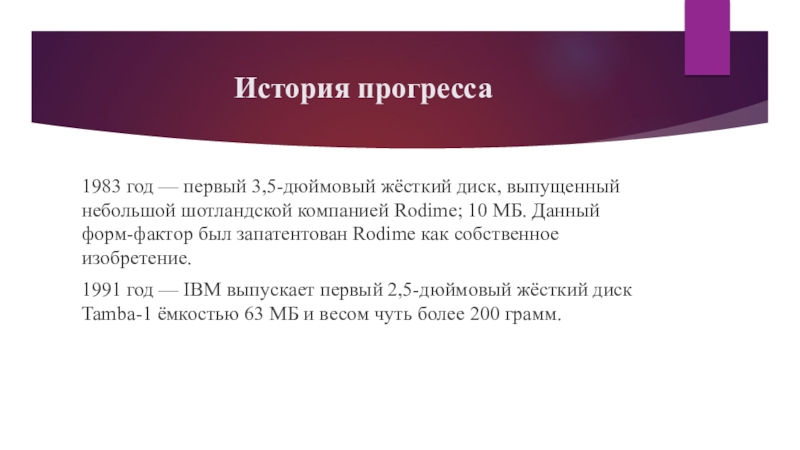

Слайд 12История прогресса
1983 год — первый 3,5-дюймовый жёсткий диск, выпущенный небольшой шотландской компанией
Rodime; 10 МБ. Данный форм-фактор был запатентован Rodime как собственное изобретение.
1991 год — IBM выпускает первый 2,5-дюймовый жёсткий диск Tamba-1 ёмкостью 63 МБ и весом чуть более 200 грамм.
1991 год — IBM выпускает первый 2,5-дюймовый жёсткий диск Tamba-1 ёмкостью 63 МБ и весом чуть более 200 грамм.
Слайд 13История прогресса
1992 год — первый жёсткий диск со скоростью вращения шпинделя 7200
об/мин; 2,1 ГБ.
2000 год — IBM выпускает Microdrive ёмкостью 500 МБ и 1 ГБ. В этом же году появились первые жёсткие диски со скоростью вращения шпинделя 15 000 оборотов в минуту, выпущенные Seagate и IBM. На этом гонка скоростей вращения прекратилась.
2009 год — появление стандарта SATA 3.0 (SATA 6G).
плотность записи на жёстких дисках за 50 лет (с 1961 по 2011 год) увеличилась в 60 млн раз.
2000 год — IBM выпускает Microdrive ёмкостью 500 МБ и 1 ГБ. В этом же году появились первые жёсткие диски со скоростью вращения шпинделя 15 000 оборотов в минуту, выпущенные Seagate и IBM. На этом гонка скоростей вращения прекратилась.
2009 год — появление стандарта SATA 3.0 (SATA 6G).
плотность записи на жёстких дисках за 50 лет (с 1961 по 2011 год) увеличилась в 60 млн раз.
